专题地图编制-专题内容的表示方法
合集下载
专题地图编制-专题内容的表示方法
2.2.3 定量数据的符号表达
连续比率符号与分级比率符号 除了连续比率之外，可以采用分级比率，即对专题要素的数量指标进行分级，使符号的大小在一定的范围内保持不变。绝对分级符号的面积与数量指标的分级平均值（或极限值）成绝对正比关系。在实际编图中，较多的采用条件分级比率
分级比率的优点：确定相应符号大小的工作量大为减轻，简化了相应图例，方便了读者，一定时期内仍能保持地图的现势性，在编图工作中广为应用
各种现象的空间分布：
2.1.1 各种现象的空间分布
各种现象的空间分布： 点状分布或面积很小（只能在地图上以点表示），如城市、矿产资源地等 呈线状或带状分布，如河流、道路等 呈离散或连续的面状分布 间断成片分布的，如湖泊、森林、沙漠等 大面积分散分布，如人口分布、某种农作物种植等 连续分布且布满整个制图区域，如土地利用、土壤分布等
例：用圆表示城市人口数量的大小，10万人时圆的直径是1 mm，使用绝对比率表示时，50万人时圆的直径为：D=1*(50/10)0.5=2.236 mm
绝对比率
2.2.3 定量数据的符号表达
连续比率符号与分级比率符号 连续比率：只要有一个数量指标，就必然有一个一定大小的符号代表，是一一对应的关系，符号大小与其所代表的数量指标都是连续的。如果每个符号的面积与它所代表的数量指标成绝对比率关系，则称为绝对连续比率。如果在绝对连续比率加上某种条件，则称为条件连续比率
1
非比率符号是一种高度概括的非精确表示方式，符号尺寸只需符合数据的基本逻辑关系，并能产生明显的图面视觉差异即可。
2
2.2.3 定量数据的符号表达
绝对比率符号与条件比率符号 比率符号又分为绝对比率符号和条件比率符号。无论是绝对比率还是条件比率，都可以是连续的和分级的，所以，从理论上讲比率关系可以区分为绝对连续、条件连续、绝对分级、条件分级四种关系
连续比率符号与分级比率符号 除了连续比率之外，可以采用分级比率，即对专题要素的数量指标进行分级，使符号的大小在一定的范围内保持不变。绝对分级符号的面积与数量指标的分级平均值（或极限值）成绝对正比关系。在实际编图中，较多的采用条件分级比率
分级比率的优点：确定相应符号大小的工作量大为减轻，简化了相应图例，方便了读者，一定时期内仍能保持地图的现势性，在编图工作中广为应用
各种现象的空间分布：
2.1.1 各种现象的空间分布
各种现象的空间分布： 点状分布或面积很小（只能在地图上以点表示），如城市、矿产资源地等 呈线状或带状分布，如河流、道路等 呈离散或连续的面状分布 间断成片分布的，如湖泊、森林、沙漠等 大面积分散分布，如人口分布、某种农作物种植等 连续分布且布满整个制图区域，如土地利用、土壤分布等
例：用圆表示城市人口数量的大小，10万人时圆的直径是1 mm，使用绝对比率表示时，50万人时圆的直径为：D=1*(50/10)0.5=2.236 mm
绝对比率
2.2.3 定量数据的符号表达
连续比率符号与分级比率符号 连续比率：只要有一个数量指标，就必然有一个一定大小的符号代表，是一一对应的关系，符号大小与其所代表的数量指标都是连续的。如果每个符号的面积与它所代表的数量指标成绝对比率关系，则称为绝对连续比率。如果在绝对连续比率加上某种条件，则称为条件连续比率
1
非比率符号是一种高度概括的非精确表示方式，符号尺寸只需符合数据的基本逻辑关系，并能产生明显的图面视觉差异即可。
2
2.2.3 定量数据的符号表达
绝对比率符号与条件比率符号 比率符号又分为绝对比率符号和条件比率符号。无论是绝对比率还是条件比率，都可以是连续的和分级的，所以，从理论上讲比率关系可以区分为绝对连续、条件连续、绝对分级、条件分级四种关系

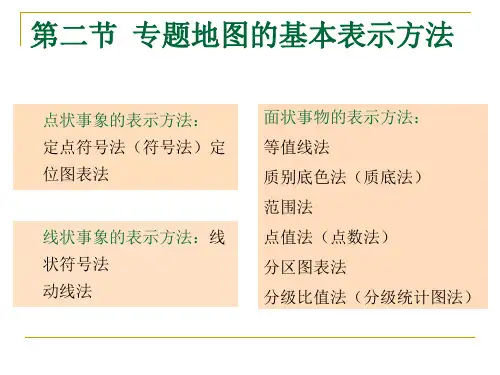

1.2 专题地图的基本表示方法与制图综合
定点符号法与定位图表法区别：
定点符号法表示定位于该点上的某一具体时刻或某一时间 段的量值，点与点是独立的，互不关联的； 定位图表法反映的是该点周围区域面状现象的空间变化， 是一种周期性数值且必须有多个这样的点来共同反映布满 制图区域的现象特征。
线状事象的表示方法—线状符号法
基本概念：表示一定范围内专题现象的主要延伸方向（山脉 走向）。 适用范围：表示呈线状分布的现象，如河流、海岸线、交通 线、地质构造线、山脊线等。 表示方法：用不同的形状和颜色可以表示专题事象的数量和 质量特征，也可以反映其动态变化情况，其粗细只表示其重 要程度，如主要、次要等，并不含有明确的数量概念。需突 出显示时，通常采取线边修饰的手段，形成一定宽度的色带 和晕线带。
面状事象的表示方法—等值线法
基本概念：数值相等的某种现象的各点连成一条平滑曲线， 称作等值线。用来表示地面上连续分布而逐渐变化的现象。 适用范围：最适用于等值线表达的是像地形起伏、气温、 降水、地表径流等满布于整个制图区域的均匀渐变的自然 现象，例如等高线、等温线、等压线、等降雨量线等。等 值线是表达专题要素数值的等值点的连线。不适宜于表示 错综复杂而非均匀连续分布的社会人文现象。
基本概念：用箭形符号表示自然或社会人文事象的运动趋 势和特征。 适用范围：它不仅可表示现象的运动线路、方向、方法和 速度，而且能够反映运动现象的质量、能量、强度、结构等 特征。
线状事象的表示方法—动线法
表示方法： 用箭形符号和不同宽度、颜色的条带表示现象移动的方向、 路径和数量质量特征。 运动线顶端的矢部表示运动方向，其后端的运动线的位置 表示现象移动的路径； 线的宽度表示其数量特征； 线的颜色或形状（结构）表示其质量（类别）特征；
(完整版)第6章专题地图的表示方法
13
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
制图数据的概括可采取的两种方式：连续比率方式和分 级比率方式。
连续比率方式：使图中每个符号的大小都与其代表的实际数 值按比率一一对应。 分级比率方式：将制图数据按一定的数值间隔分成多个数组 等级，并将各等级数组分别概括为具代表性的单一数值，依 各数组的代表值按比率确定各等级符号的大小。
（3）绝对分级比率符号
指将制图现象按数量指标进行分级，把属于同一级的不 同数量指标的物体均用同样大小的符号表示，各级符号大小 按绝对连续比率符号方法设计。
16
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
（4） 条件分级比率符号
对制图现象按数量指标进行分级，把属于同一级的不 同数量指标的物体均用同样大小的符号表示，但各级符号大 小按条件连续比率符号方法设计。
（1）绝对连续比率符号
指符号面积的大小与其所代表现象的数量指标成绝对正 比关系。
A Ra2 B Rb2
11
《地图学》 第6章 地图内容的表示方法
Rb Ra
B A
第2节 专题地图内容的表示方法
以12.5mm半径的圆表示100万人口的城市，由
Rb Ra
B A
可求出表示人口为10、20、30、40、50、60、 70、80、90万城市各圆半径分别为4、5.6、6.8、 7.9、8.8、9.7、10.5、11.2、11.9 mm，
9
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
• ⑤ 比率符号大小设计
绝对连续比率
• 比率关系又可分为绝对比
率和条件比率两种。但无
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
制图数据的概括可采取的两种方式：连续比率方式和分 级比率方式。
连续比率方式：使图中每个符号的大小都与其代表的实际数 值按比率一一对应。 分级比率方式：将制图数据按一定的数值间隔分成多个数组 等级，并将各等级数组分别概括为具代表性的单一数值，依 各数组的代表值按比率确定各等级符号的大小。
（3）绝对分级比率符号
指将制图现象按数量指标进行分级，把属于同一级的不 同数量指标的物体均用同样大小的符号表示，各级符号大小 按绝对连续比率符号方法设计。
16
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
（4） 条件分级比率符号
对制图现象按数量指标进行分级，把属于同一级的不 同数量指标的物体均用同样大小的符号表示，但各级符号大 小按条件连续比率符号方法设计。
（1）绝对连续比率符号
指符号面积的大小与其所代表现象的数量指标成绝对正 比关系。
A Ra2 B Rb2
11
《地图学》 第6章 地图内容的表示方法
Rb Ra
B A
第2节 专题地图内容的表示方法
以12.5mm半径的圆表示100万人口的城市，由
Rb Ra
B A
可求出表示人口为10、20、30、40、50、60、 70、80、90万城市各圆半径分别为4、5.6、6.8、 7.9、8.8、9.7、10.5、11.2、11.9 mm，
9
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
• ⑤ 比率符号大小设计
绝对连续比率
• 比率关系又可分为绝对比
率和条件比率两种。但无
第2讲(3)：专题地图内容的表示方法
5
（3）其它专题地图 指不能归属于上述内容类型的专题地图，而适用于某 种特种用途的地图。如航海图、航空图、特种军用地图、 城市地图、规划设计地图等，或者是用途广泛而内容包含 自然和人文要素的综合性地图
6
二、 按数据特征分类 尽管专题地图所能反映的内容非常广泛，但从其内容 的数据特征而言无非是两种，即定性数据和定量数据（含 分级数据） （1）定性数据 表达专题内容的质量特征，即类别、性质的差别。如： 工业企业或矿点的类别、海岸的类型、地貌类型、土壤类 型等 （2）定量数据 表达专题内容的数量特征，即反映量的概念。如：人 口密度、河流的长度、耕地面积、货物运输量等
22
连续分布面状要素的表示：质底法、等值区域法
表示方法 主要内容 常用手段 要点
空间范围
质底法
质量特征 空间范围
等值区域法 分级特征
显示现象质的差 别，不强调数量 颜色、网纹、 特征 符号、注记
分区界限
分区界限
颜色、晕线
区域间有明确的 等级感受效果； 采用科学的分级
23
24
4、体状分布要素的表示 等值线法
空间特征
主要内容 质量特征 数量特征
成组等值线
颜色、结构 数值标注
要点：以面代体；可通过分层设色提高易读性
25
26
总结
定点符号法 点状分布要素的表示 专 题 地 图 表 示 方 法 定位图表法 线状符号法 线状分布要素的表示 运动线法 范围法 点值法 面状分布要素的表示 质底法 等值区域法 体状分布要素的表示 等值线法
3
专题地图的定义
按照地图主题的要求，突出而完善的表示与 主题相关的一种或几种要素，使地图内容专题化， 形式各异，用途专门化的地图。
第五章 地图图型与地图内容的表示方法(1)
定的图式符号、注记加以表示。
图 5-11： 1万地形图样图
（2）地理图
地理图：是指概括程度比较高，以反映要素基本分布规律为主
的一种普通地图。
地理图的地貌要素多以等高线加分层设色表示，有的还配以晕
渲，加强立体感。
特点：地物因地图的概括程度比较高，多以抽象符号表示。
提示：
地理图与地形图不能简单以比例尺划分。因为在实践中，地理
图式图例，统一的测量和编图规范要求，经过实地测绘或根据
遥感资料，配合其他有关资料编绘而成的一种普通地图。
特点：几何精度高，内容详细。
在这种普通地图上，可以提取比较详细的地形信息，如地面的
实际高度、坡度、坡向、起伏状况。切割密度、切割深度、形
态类型等。
§5.1普通地图的内容要素及其表示方法
§5.1.2独立地物的表示
1.定义：
在实地形体较小，无法按比例表示的一些地物，统称为
独立地物。
2.表示内容：
工业、农业、历史文化、地形等方面的标志，如表3-1所示
表5-1 1:2.5万~ 1:10万地形图独立地物表示
旧碉堡，旧地堡，水塔，塔形建筑物其他标志
独立石，土堆，土坑地形方面的标志
第五章第五章地图内容的表示方法地图内容的表示方法
§5.普通地图内容的表示方法
§5.专题地图内容的表示方法
§5.国家基本比例尺地形图
§5.地理图的设计与编绘
§5.专题地图的特性与类型
§5.专题地图的编制原理
§5.专题地图的设计
§5.地图集的编制
§5.国家基础地理信息数据库(地形图数据库）
海岸的表示
①海岸线：
图 5-11： 1万地形图样图
（2）地理图
地理图：是指概括程度比较高，以反映要素基本分布规律为主
的一种普通地图。
地理图的地貌要素多以等高线加分层设色表示，有的还配以晕
渲，加强立体感。
特点：地物因地图的概括程度比较高，多以抽象符号表示。
提示：
地理图与地形图不能简单以比例尺划分。因为在实践中，地理
图式图例，统一的测量和编图规范要求，经过实地测绘或根据
遥感资料，配合其他有关资料编绘而成的一种普通地图。
特点：几何精度高，内容详细。
在这种普通地图上，可以提取比较详细的地形信息，如地面的
实际高度、坡度、坡向、起伏状况。切割密度、切割深度、形
态类型等。
§5.1普通地图的内容要素及其表示方法
§5.1.2独立地物的表示
1.定义：
在实地形体较小，无法按比例表示的一些地物，统称为
独立地物。
2.表示内容：
工业、农业、历史文化、地形等方面的标志，如表3-1所示
表5-1 1:2.5万~ 1:10万地形图独立地物表示
旧碉堡，旧地堡，水塔，塔形建筑物其他标志
独立石，土堆，土坑地形方面的标志
第五章第五章地图内容的表示方法地图内容的表示方法
§5.普通地图内容的表示方法
§5.专题地图内容的表示方法
§5.国家基本比例尺地形图
§5.地理图的设计与编绘
§5.专题地图的特性与类型
§5.专题地图的编制原理
§5.专题地图的设计
§5.地图集的编制
§5.国家基础地理信息数据库(地形图数据库）
海岸的表示
①海岸线：
地图学-专题地图基本表示方法(面状要素)
32
如果世界地图依照人口总数而非土地面积绘制？ www.worldmapper.o3r3g/
Side-by-side comparison of Cartogram forms
34
来源：Cartography: Thematic Map Design, Sixth Edition
35
来源：Cartography: Thematic Map Design, Sixth Edition
分区统计图表法显示的是现象的绝对 数量指标，而不是相对数量指标，可以用 由小到大的渐变图形或图表反映不同时期 内现象的发展动态。
29
30
选自《中国地理图集》
以面状符号表示相对数量
以点状符号表示绝对数量
31
1.1 呈面状分布地理数据的表示
Cartogram(Value-by-area Maps)
常用的统计图表有:线状图表、条形图表、 放射线图表、金字塔图表、圆形（扇形）图 表、三角形图表、百分比结构图表和找零法 图表。
18
19
20
21
22
23
24
选自《中国地理图集》
25
选自《中国地理图集》
26
选自《中国《中国地理图集》
1.1 呈面状分布地理数据的表示 分区统计图表法
部分图例设计格式
(a)
(b)
(c)
14 (d)
1.1 呈面状分布地理数据的表示 等值区域法
等值区域图的编制在数据应用、表示方法和视觉
感受方面都有一些限制。
1. 首先在采集的数据类型上，由于制图表示是以区
域单元作为图斑单位，自然连续的地理数据，如
年平均气温不能用等值区域法表示；
2. 其次，如果数据不能用比值或比率量表处理就不
如果世界地图依照人口总数而非土地面积绘制？ www.worldmapper.o3r3g/
Side-by-side comparison of Cartogram forms
34
来源：Cartography: Thematic Map Design, Sixth Edition
35
来源：Cartography: Thematic Map Design, Sixth Edition
分区统计图表法显示的是现象的绝对 数量指标，而不是相对数量指标，可以用 由小到大的渐变图形或图表反映不同时期 内现象的发展动态。
29
30
选自《中国地理图集》
以面状符号表示相对数量
以点状符号表示绝对数量
31
1.1 呈面状分布地理数据的表示
Cartogram(Value-by-area Maps)
常用的统计图表有:线状图表、条形图表、 放射线图表、金字塔图表、圆形（扇形）图 表、三角形图表、百分比结构图表和找零法 图表。
18
19
20
21
22
23
24
选自《中国地理图集》
25
选自《中国地理图集》
26
选自《中国《中国地理图集》
1.1 呈面状分布地理数据的表示 分区统计图表法
部分图例设计格式
(a)
(b)
(c)
14 (d)
1.1 呈面状分布地理数据的表示 等值区域法
等值区域图的编制在数据应用、表示方法和视觉
感受方面都有一些限制。
1. 首先在采集的数据类型上，由于制图表示是以区
域单元作为图斑单位，自然连续的地理数据，如
年平均气温不能用等值区域法表示；
2. 其次，如果数据不能用比值或比率量表处理就不
第九章 专题地图的表示方法14
显示现象质量与数量特征---动线法、定点符号法、分区图 表法；
测 量 地 图 学
江 西 师 范 大 学
四、专题内容表示方法的特点 专题地图由于它涉及的内容很广泛，种类就很多， 所用的表示方法也很多样，一种表示方法可以用于表示 多种现象，一种现象亦可以运用多种表示方法，因此专 题地图没有统一的、固定的表示方法。 尽管地图的表现形式多种多样，但是它们所用的表 示方法归纳起来不过十余种，最常用的是定点符号法、 线状符号法、范围法、底色法、等值线法、定位图表法、 点值法、分级统计法、分区统计图表法和运动线法等。
2、表示某一段月份内、年份内的：如2—10月的 游客数，2000—2003年各年度的经济总收入等。
3、某年度内的周期性变化：如某年内各月的气温 变化、降水变化等。
点状分布
测 量 地 图 学
江 西 师 范 大 学
空间分布特征
线状分布 面状分布 特殊时刻
时间态特征
一段时间内 年度周期性
三、专题地图的表示方法
测 量 地 图 学
江 西 师 范 大 学
比率符号与非比率符号：如果符号的大小与所代表的数量指标保持一 定的比率关系，这种符号称为比率符号，又可以分为绝对比率符号和 任意比率符号两种。反之为非比率符号。如居民地符号 绝对比率符号：符号面积的大小与所代表现象的数量指标成绝对正比 关系。要求精确计算代表每个数量指标符号的面积，所以必须规定符 号的准线与比率基数。 准线：系指确定符号面积的基准线，如圆的半径、三角形的高、正方 形的边以及其它几何图形的底边等。
测 量 地 图 学
江 西 师 范 大 学
把图形与颜色配 合使用，可以用 同一种定点符号 表示有两个以上 含义的类别(某 个现象）。因此 常常用一者表示 表示空间要素最 主要最本质的差 别，而用另一者 符号图形表示次 要的差别。
试述专题地图编制的方法步骤及其各环节的主要内容.
一、专题地图的分类
专题地图按内容可分为自然地图，社会经济地图，环境地图和其他专题地图
自然地图反映自然要素或现象的地理分布及其相互关系的地图，如地质图，地球物理，地势图，地貌图，气象图等
社会经济地图反映各种社会经济现象或事物的特征，地理分布和相互联系的地图。
行政区划图，人口图，城市地图等
环境地图反映环境的污染，自然灾害，自然生物保护和更新，疾病与医疗地理方面等内容
其他专题地图主要有航海图，航空图，宇航图，旅游图和教学图等二、专题地图的表示方法
定点符号法：用于表示呈点状分布的要素
线状符号：用于表示呈线状或带状的要素
质底法：用不同的底色或花纹区分全制图区域内各种现象的质量差别等值线：是专题现象数值相等的各点的连线
定位图：是将某地点的统计资料，用图表形式表示该地点某种现象的数量特征及其变化的一种方法
范围法：是用轮廓线，晕线，注记和符号等表示某种现象在一定范围内的分布状况。
如森林的分布，棉花的分布等
点数法：是用一定大小，形状相同的点子表示现象的分布范围，数量和密度的方法
分区统计图表法：把制图区域分成若干个区划单位，根据各区划单位的统计资料制成统计图表绘在相应的区划单位内，表示现象的综合及其动态变化的方法
运动线法：是用不同宽度与长度的箭形符号表示现象的运动方向，路线，数量和结构特征
三、专题地图的设计与编制
1.专题地图的设计
专题地图的设计内容包括：确定地图的图幅大小，比例尺，地图投影等；资料收集，分析和处理；表示方法的选择，图面配置设计，地图符号和颜色的设计；设计书的编写
2.专题地图的编制过程
1）设计阶段
2）地图制作阶段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整理ppt
2.2.3 定量数据的符号表达
（3）连续比率符号与分级比率符号
除了连续比率之外，可以采用分级比率，即对专题要 素的数量指标进行分级，使符号的大小在一定的范围 内保持不变。绝对分级符号的面积与数量指标的分级 平均值（或极限值）成绝对正比关系。在实际编图中， 较多的采用条件分级比率
5 0
0
y x
50 100 150 200 250 300 350 400 450 500 550
绝对比率
整理ppt
2.2.3 定量数据的符号表达
（3）连续比率符号与分级比率符号
连续比率：只要有一个数量指标，就必然有一个一定 大小的符号代表，是一一对应的关系，符号大小与其 所代表的数量指标都是连续的。如果每个符号的面积 与它所代表的数量指标成绝对比率关系，则称为绝对 连续比率。如果在绝对连续比率加上某种条件，则称 为条件连续比率
数量指标有一定比率（比例）关系 如果符号的大小与专题要素之间无任何比率关
系，这种符号称为非比率符号
整理ppt
2.2.3 定量数据的符号表达
（2）绝对比率符号与条件比率符号 比率符号又分为绝对比率符号和条件比率符号。 无论是绝对比率还是条件比率，都可以是连续 的和分级的，所以，从理论上讲比率关系可以 区分为绝对连续、条件连续、绝对分级、条件 分级四种关系
整理ppt
整理ppt
2.2.3 定量数据的符号表达
绝对比率符号是指符号大小（面积）和所表示的专题 要素的数量指标成绝对正比关系。在采用绝对比率符 号时，由于要精确计算表明每个数量指标的符号面积， 所以必须规定符号的准线和比率基数
符号的准线是指确定符号面积的基准线，如圆的直径、 三角形及其它图形的高或底边长。由于符号的准线长 度的平方和符号面积成正比，所以专题要素的数量指 标必须与准线长度的平方成正比
✓ 象形符号 ✓ 透视符号
整理ppt
定性数据的符号表达
符号名称
优点
缺点
几何符号
图形简单，绘制方便，区别明 确、面积小，大小易于比较
简单的几何图形 少，缺乏真实感
文字符号
能够望文生义
容易混淆，定位不 精确
象形符号 简单明确，容易记忆和理解
所占面积较大
透视符号 生动形象、通俗易懂、引人注目
不易绘制
整理ppt
整理ppt
2.2.3 定量数据的符号表达
在确定符号的大小时，必须首先确定其比率基数（准 线为1 mm的符号所代表的数量指标）。比率基数的大
例：小用影响圆着表地示图城内市容人的表口示数，量亦的影大响小到负，载10量万。人在时确圆定 的直符径号的是比1 率m基m数，时使，用主绝要对考比虑专率题表要示素时的，最5大0值万和人最
整理ppt
2.1.1 各种现象的空间分布
各种现象的空间分布：
✓ 点状分布或面积很小（只能在地图上以点表示）， 如城市、矿产资源地等
✓ 呈线状或带状分布，如河流、道路等 ✓ 呈离散或连续的面状分布
间断成片分布的，如湖泊、森林、沙漠等 大面积分散分布，如人口分布、某种农作物种植等 连续分布且布满整个制图区域，如土地利用、土壤
整理ppt
11998900-121-29090190909000080
整理ppt
2.1.3 各种现象的数量和质量特征
对数量和质量特征的反映可归结为两种空间分布 实在的测量空间：主要反映现象的空间定位、
分布和范围 抽象的概念空间：符号反映质量特征和数量指
标，符号颜色表示属性，大小反映数量或等级
分布等
整理ppt
2.1.2 各种现象的时间特征
各种现象的时间特征主要有四种情况： 反映现象的特定时刻，如截至某一日期的国民生
产总值，可以分为历史时刻、现状和未来发展三 种状况 反映现象的变迁过程，如人口迁移、战争路线移 动等 反映现象的周期变化，如气候和水文的周期变化 反映某一时段的变化，两个时段的对比
第二章 专题内容的分布特征 及其表示方法
整理ppt
第一节 专题内容的分布特征
✓ 与普通地图相比较，专题地图主要描述的是专题 内容的实质，包括空间分布、时间特征、数量特 征和质量特征
✓ 地图是表达物体或现象空间分布的最佳载体，因 此寻求其表达方法的切入点是它们的空间分布特 征，而其他的三个特征——时间特征、数量特征 和质量特征的表达是表示方法本身功能的强化
符号的形状
重点旅游城市 滨海旅游度假 体育运动 国际会议
旅游城市
国家森林公园
风景 观光
省级森林公园
民族 风情
国家自然保护区
科学 考察
省级自然保护区
旅游度假区
爱国主义教育基地
生态旅游
文化古迹
宗教旅游
温泉度假 历Βιβλιοθήκη 文化风景名胜区海上旅游
地质公园
整理ppt
整理ppt
定性数据的符号表达
（2）符号的颜色
小值，以及专题要素在地图上的分布情况
时 圆符的号准直线径的为确：定D方=法1*：(50/10)0.5=2.236 mm
利用公式D=axm 确定，其中D为要确定的符号准线，x是计 算要素与基准值的倍数，a为具有长度单位的常数。m为条 件指数。当为绝对比率符号时，m＝0.5
整理ppt
25 20 15 10
整理ppt
2.2.3 定量数据的符号表达
呈点状分布的要素，一般用符号的大小来表示 定量数据。定量数据的符号又可以分为以下几 种类非比型率: 符号是一种高度概括的非精确表示方
（1）式比，率符（号r尺ati寸o）只符需符号合与数非据比的率基符本号逻辑关系， 并比能率产符生号明是显指的符图号面视大觉小差与异所即表可示。的专题要素的
整理ppt
第二节 点状分布要素的表示方法 ——定点符号法
2.2.1 基本概念
定点符号法，简称符号法，是采用不同形状、 颜色和大小的符号，表示各自独立的各个物体的 数量与质量特征的方法
整理ppt
定点符号法
符号应尽可能配置在这些物体实地位置的相应 点上，符号的大小不代表物体依比例尺表示的 分布面积，一般会超过其实际面积
专题地图上的点状符号一般只以其中心点位置 表示测量空间定位信息，符号图形则表示概念 空间的数量、质量特征
当符号叠合时，用相互交叠来表示
整理ppt
定点符号法
分布——位置 质量——形状、颜色 数量——大小 内部组成——结构 动态发展变化——扩展
整理ppt
2.2.2 定性数据的符号表达
呈点状分布的要素，其定性数据的表达主要通过 形状和颜色来实现 （1）符号的形状 几何符号 文字符号 艺术符号
2.2.3 定量数据的符号表达
（3）连续比率符号与分级比率符号
除了连续比率之外，可以采用分级比率，即对专题要 素的数量指标进行分级，使符号的大小在一定的范围 内保持不变。绝对分级符号的面积与数量指标的分级 平均值（或极限值）成绝对正比关系。在实际编图中， 较多的采用条件分级比率
5 0
0
y x
50 100 150 200 250 300 350 400 450 500 550
绝对比率
整理ppt
2.2.3 定量数据的符号表达
（3）连续比率符号与分级比率符号
连续比率：只要有一个数量指标，就必然有一个一定 大小的符号代表，是一一对应的关系，符号大小与其 所代表的数量指标都是连续的。如果每个符号的面积 与它所代表的数量指标成绝对比率关系，则称为绝对 连续比率。如果在绝对连续比率加上某种条件，则称 为条件连续比率
数量指标有一定比率（比例）关系 如果符号的大小与专题要素之间无任何比率关
系，这种符号称为非比率符号
整理ppt
2.2.3 定量数据的符号表达
（2）绝对比率符号与条件比率符号 比率符号又分为绝对比率符号和条件比率符号。 无论是绝对比率还是条件比率，都可以是连续 的和分级的，所以，从理论上讲比率关系可以 区分为绝对连续、条件连续、绝对分级、条件 分级四种关系
整理ppt
整理ppt
2.2.3 定量数据的符号表达
绝对比率符号是指符号大小（面积）和所表示的专题 要素的数量指标成绝对正比关系。在采用绝对比率符 号时，由于要精确计算表明每个数量指标的符号面积， 所以必须规定符号的准线和比率基数
符号的准线是指确定符号面积的基准线，如圆的直径、 三角形及其它图形的高或底边长。由于符号的准线长 度的平方和符号面积成正比，所以专题要素的数量指 标必须与准线长度的平方成正比
✓ 象形符号 ✓ 透视符号
整理ppt
定性数据的符号表达
符号名称
优点
缺点
几何符号
图形简单，绘制方便，区别明 确、面积小，大小易于比较
简单的几何图形 少，缺乏真实感
文字符号
能够望文生义
容易混淆，定位不 精确
象形符号 简单明确，容易记忆和理解
所占面积较大
透视符号 生动形象、通俗易懂、引人注目
不易绘制
整理ppt
整理ppt
2.2.3 定量数据的符号表达
在确定符号的大小时，必须首先确定其比率基数（准 线为1 mm的符号所代表的数量指标）。比率基数的大
例：小用影响圆着表地示图城内市容人的表口示数，量亦的影大响小到负，载10量万。人在时确圆定 的直符径号的是比1 率m基m数，时使，用主绝要对考比虑专率题表要示素时的，最5大0值万和人最
整理ppt
2.1.1 各种现象的空间分布
各种现象的空间分布：
✓ 点状分布或面积很小（只能在地图上以点表示）， 如城市、矿产资源地等
✓ 呈线状或带状分布，如河流、道路等 ✓ 呈离散或连续的面状分布
间断成片分布的，如湖泊、森林、沙漠等 大面积分散分布，如人口分布、某种农作物种植等 连续分布且布满整个制图区域，如土地利用、土壤
整理ppt
11998900-121-29090190909000080
整理ppt
2.1.3 各种现象的数量和质量特征
对数量和质量特征的反映可归结为两种空间分布 实在的测量空间：主要反映现象的空间定位、
分布和范围 抽象的概念空间：符号反映质量特征和数量指
标，符号颜色表示属性，大小反映数量或等级
分布等
整理ppt
2.1.2 各种现象的时间特征
各种现象的时间特征主要有四种情况： 反映现象的特定时刻，如截至某一日期的国民生
产总值，可以分为历史时刻、现状和未来发展三 种状况 反映现象的变迁过程，如人口迁移、战争路线移 动等 反映现象的周期变化，如气候和水文的周期变化 反映某一时段的变化，两个时段的对比
第二章 专题内容的分布特征 及其表示方法
整理ppt
第一节 专题内容的分布特征
✓ 与普通地图相比较，专题地图主要描述的是专题 内容的实质，包括空间分布、时间特征、数量特 征和质量特征
✓ 地图是表达物体或现象空间分布的最佳载体，因 此寻求其表达方法的切入点是它们的空间分布特 征，而其他的三个特征——时间特征、数量特征 和质量特征的表达是表示方法本身功能的强化
符号的形状
重点旅游城市 滨海旅游度假 体育运动 国际会议
旅游城市
国家森林公园
风景 观光
省级森林公园
民族 风情
国家自然保护区
科学 考察
省级自然保护区
旅游度假区
爱国主义教育基地
生态旅游
文化古迹
宗教旅游
温泉度假 历Βιβλιοθήκη 文化风景名胜区海上旅游
地质公园
整理ppt
整理ppt
定性数据的符号表达
（2）符号的颜色
小值，以及专题要素在地图上的分布情况
时 圆符的号准直线径的为确：定D方=法1*：(50/10)0.5=2.236 mm
利用公式D=axm 确定，其中D为要确定的符号准线，x是计 算要素与基准值的倍数，a为具有长度单位的常数。m为条 件指数。当为绝对比率符号时，m＝0.5
整理ppt
25 20 15 10
整理ppt
2.2.3 定量数据的符号表达
呈点状分布的要素，一般用符号的大小来表示 定量数据。定量数据的符号又可以分为以下几 种类非比型率: 符号是一种高度概括的非精确表示方
（1）式比，率符（号r尺ati寸o）只符需符号合与数非据比的率基符本号逻辑关系， 并比能率产符生号明是显指的符图号面视大觉小差与异所即表可示。的专题要素的
整理ppt
第二节 点状分布要素的表示方法 ——定点符号法
2.2.1 基本概念
定点符号法，简称符号法，是采用不同形状、 颜色和大小的符号，表示各自独立的各个物体的 数量与质量特征的方法
整理ppt
定点符号法
符号应尽可能配置在这些物体实地位置的相应 点上，符号的大小不代表物体依比例尺表示的 分布面积，一般会超过其实际面积
专题地图上的点状符号一般只以其中心点位置 表示测量空间定位信息，符号图形则表示概念 空间的数量、质量特征
当符号叠合时，用相互交叠来表示
整理ppt
定点符号法
分布——位置 质量——形状、颜色 数量——大小 内部组成——结构 动态发展变化——扩展
整理ppt
2.2.2 定性数据的符号表达
呈点状分布的要素，其定性数据的表达主要通过 形状和颜色来实现 （1）符号的形状 几何符号 文字符号 艺术符号
