兄弟打印机故障代码表
总结兄弟设备代码
兄弟B430E电子套结机故障代码及排除方法整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑征及维修方法整理出来，供大家参考。
总结可分成四部分：起抬压脚机构、送料机构、切线机构及光耦传感器。
一、压脚机构：该部分较易出现的故障是压脚放不下或较慢放下，此故障的特征是：当踏下踏板，压脚没有及时的放下，同时显示故障提示为“E—6-”系列时即是。
在处理前先了解该起抬压脚部分的结构，图1为起抬压脚机构的简图，其动作流程为：螺线管（1）充电产生电磁吸引衔铁（2）左移，拉直连杆（5），连杆（5）的支撑使滑块（4）向下压挤，从而抬起压脚。
从结构上看，该设计地很合理的，螺线管的作用力无须直接施加到压脚上，可有效的减小螺线管的体积及能耗。
但也就因为要通过一系列连杆的作用，要想一下子设计及加工得完美也就比较困难。
造成以上故障分析：当控制板收到放下压脚的指令后，就断开螺线管的电源，释放衔铁，让连杆复位使滑块上升，压脚降下的同时要回馈信号给控制板。
如在规定里控制板收不到压脚成功释放的回馈信号时，就会报警。
造成压脚不能成功放下的原因是连杆（5）的中立位置没调整好。
如简图2所示。
当连杆（5）如a所示向左偏时，即使螺线管释放衔铁后，由于压脚压力的反作用，连杆（5）将超出中立位置卡在反死点上。
从而使连杆的回程拉簧的拉力不足以把拉杆拉回，也就无法复位。
滑块（4）无法上升，造成压脚放不下。
在该代机型中，连杆（5）的中立位置是通过螺线管座（1）的前端面与限位档片（3）及连杆中间处的微调螺丝来限制和进行调节的。
使用过一段时间后，连杆机构或许有松动变位的地方，造成中间处的微调螺丝形同虚设，也就没有了调节功能。
剩下的就只有螺线管座与限位档片了。
但由于螺线管座的固定和座体的结构都不够紧固，加上衔铁和限位档片是由分体零件组合而成的。
频繁的收放动作后，极易因为碰撞而松动变位，造成限位偏移。
了解到造成故障的原因后，排除故障就相对容易些。
兄弟一体机故障表
兄弟一体机故障表兄弟多功能打印机故障列表兄弟牌（Brother）传真、复印、打印一体机出现“Change Drum Soon”的显示，按字面的意思是“立即更换硒鼓”，不过我还不想现在就更换，解除此显示的方法是：在开机状态下打开前盖，就是取硒鼓的前盖，然后按“选项”键，出现更换鼓提示，会显示“1 yes 2 no”，按1键确认，屏幕上会出现“Accepted”，最后再合上前盖，这个“Change Drum Soon”就不再出现了。
如果你真的更换了一个新的硒鼓，也必须按上述方法操作，否则还是会出现“Change Drum Soon”的提示，影响后续操作，这个算正确更换硒鼓的方法吧。
此法也适合用兄弟牌其它一些型号的打印机、一体机。
兄弟一体机液晶显示英文与中文注释：Back Cover Open－后盖打开Change Drum Soon－立即更换硒鼓－硒鼓单元已接近其使用寿命Comm.Error－通信错误Connection Fail－连接失败Cooling Down－正在冷却Cover is Open－扫描仪盖打开Data Remaining －数据残余Disconnected－已断开Document Jam－原稿卡住Dust on Drum－硒鼓上有灰尘Fail to Warm up－预热失败－热融单元温度过低Machine too Hot－设备过热No Cartridge－无墨盒－未安装墨粉盒和硒鼓单元组件，或安装不正确No Paper Fed－无进纸－设备缺纸或未将纸张正确装入纸盒内No Response/Busy－未响应/繁忙Not Registered－未注册Out of Memory－内存不足Paper jam Inside－内部卡纸Paper Jam Rear－后部卡纸－纸张卡在了设备后部Paper Jam Tray－纸盒卡纸－纸张卡在了设备的纸盒中Toner Life End－墨粉用尽－未安装墨粉盒和硒鼓单元组件，或安装不正确，或墨粉已用尽，无法打印Toner Low－墨粉不足Unable to Init －无法初始化Unable to Print－无法打印Unable to Scan－无法扫描Unit is too Hot－单元过热Wait for a while－请稍等Wrong Paper Size－错误的纸张大小－纸张大小不正确。
兄弟打印机维修资料
∙摘要:兄弟7010.7420..... 维修模式MFC7420依次按功能/设定键和启动键。
再按四次▲ 键使机器进入维修模式。
【提示】在带数字键盘的传真型号中，也可按功能/设定， * 2 8 6 和 4 键使机器进入维修模式。
在设备鸣叫约1 ...∙∙兄弟7010.7420..... 维修模式MFC7420依次按功能/设定键和启动键。
再按四次▲ 键使机器进入维修模式。
【提示】在带数字键盘的传真型号中，也可按功能/设定， * 2 8 6 和 4 键使机器进入维修模式。
在设备鸣叫约1 秒钟后，屏幕显示，说明设备已处于维修模式的初始期。
表明设备随时接受键盘输入。
从8.2 部分中选出一个维修模式功能，在控制面板的数字盘上输入相应的两位数功能代码。
（各维修模式的功能在8.4 部分中有详细介绍。
）注: ? MFC7420要使机器退出维修模式，回到待机状态，可在维修模式初始期，连续按9 键两次。
? DCP7010/7025要使机器退出维修模式，回到待机状态，可在维修模式初始期，用键和设定键连续输入9 两次。
（对于不带数字键的型号，按键数次，显示输入的数字代码，然后按设定。
每个数字代码输入都重复此操作。
）? 在只输入一位数字后，按停止/退出键的话，则机器回到维修模式的初始期。
? 当输入无效的功能代码时，机器将仍处于维修模式的初始期。
DCP7010/7025（1）依次按功能，启动，功能和▲键。
液晶显示屏显示“ MAINTENANCE﹡﹡”。
（2）请按启动键数次直至显示屏显示想要输入的代码。
然后按设定键。
（3）可按停止/退出键使机器返回到待机状态。
在可供用户使用的功能结束后，机器自动的进入待机状态。
功能代码功能参考部分（页）01 1EEPROM 参数初始化 8.4.1 (8-5)05 扫描补偿数据打印页 8.4.2 (8-6)06 CIS 单元位置固定以便传输 8.4.3 (8-8)08 自动进稿器性能测试 8.4.4 (8-9)09 测试图案1 8.4.5 (8-10)10 固件开关设定 8.4.6.1 (8-11)11 固件开关数据的打印 8.4.6.2 (8-14)12 LCD 的操作检查 8.4.7 (8-16)13 控制面板电路板的操作检查 8.4.8 (8-17)32 传感器操作检查 8.4.9 (8-18)53 接收数据的传送功能 8.4.10 (8-20)54 扫描开始/结束位置的微调 8.4.11 (8-22)55 白色级别数据的获取和扫描器扫描范围的设定 8.4.12 (8-24)67 送纸和出纸测试 8.4.13 (8-24)74 EEPROM 自定义 8.4.14 (8-25)80 设备日志的显示 8.4.15 (8-26)82 设备错误代码显示 8.4.16 (8-28)87 传输日志输出到电话线 8.4.17 (8-28)——内存安全模式的取消（不适用于日本版） 8.4.18 (8-29)7420和2820的清零方法方法：1、请确保前盖打开然后按控制面板上的Option(选项)键。

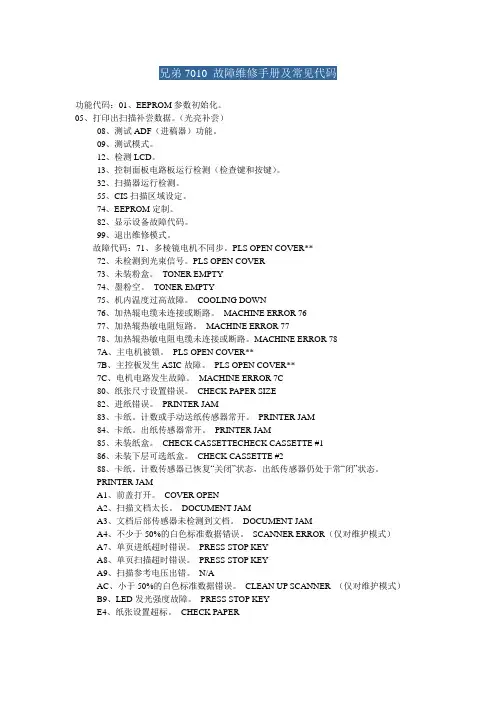

兄弟7010 故障维修手册及常见代码
7010功能代码：01、EEPROM参数初始化。
05、打印出扫描补尝数据。
（光亮补尝）08、测试ADF（进稿器）功能。
09、测试模式。
12、检测LCD。
13、控制面板电路板运行检测（检查键和按键）。
32、扫描器运行检测。
55、CIS扫描区域设定。
74、EEPROM定制。
82、显示设备故障代码。
99、退出维修模式。
故障代码：71、多棱镜电机不同步。
PLS OPEN COVER**72、未检测到光束信号。
PLS OPEN COVER73、未装粉盒。
TONER EMPTY74、墨粉空。
TONER EMPTY75、机内温度过高故障。
COOLING DOWN76、加热辊电缆未连接或断路。
MACHINE ERROR 7677、加热辊热敏电阻短路。
MACHINE ERROR 7778、加热辊热敏电阻电缆未连接或断路。
MACHINE ERROR 787A、主电机被锁。
PLS OPEN COVER**7B、主控板发生ASIC故障。
PLS OPEN COVER**7C、电机电路发生故障。
MACHINE ERROR 7C80、纸张尺寸设置错误。
CHECK PAPER SIZE82、进纸错误。
PRINTER JAM83、卡纸。
计数或手动送纸传感器常开。
PRINTER JAM84、卡纸。
出纸传感器常开。
PRINTER JAM85、未装纸盒。
CHECK CASSETTECHECK CASSETTE #186、未装下层可选纸盒。
CHECK CASSETTE #288、卡纸。
计数传感器已恢复“关闭”状态，出纸传感器仍处于常“闭”状态。
PRINTER JAMA1、前盖打开。
COVER OPENA2、扫描文档太长。
DOCUMENT JAMA3、文档后部传感器未检测到文档。
DOCUMENT JAMA4、不少于50%的白色标准数据错误。
SCANNER ERROR（仅对维护模式）A7、单页进纸超时错误。
PRESS STOP KEYA8、单页扫描超时错误。
brother报警代码大全5060
brother报警代码大全5060 警报号码讯识原因解决方法0000(conv)5000(nc)Watchdog(main)检测到问题(主板)主板出现错误通知有关人仕0001(conv)5001(nc)Watchdog(slave)检测到问题(副板)副板出现错误通知有关人仕0002(conv)5002(nc)Watchdog(local)检测到问题(现存)现存板出现错误通知有关人仕0003(conv05003(nc)Ramerror(main)暂存体错误(主板)主板出现错误通知有关人仕0004(conv)5004(nc)Romerror(slave)永存体错误(主板)主板出现错误通知有关人仕0005(conv)5005(nc) Ramerror(main)暂存体错误(副板)副板出现错误通知有关人仕0006(conv)5006(nc) Romerror(slave)永存体错误(副板)副板出现错误通知有关人仕0007(conv)5007(nc) Ramerror(local)暂存体错误(现存板) 现存板出现错误通知有关人仕0008(conv)5008(nc) Romerror(slave)永存体错误(现存板) 现存板出现错误通知有关人仕0009(conv)5009(nc) Ramerror(main-loc1)暂存体错误电子板出问题通知有关人仕0010(conv)5010(nc) Ramerror(main-loc2) 暂存体错误电子板出问题通知有关人仕0011(conv)5011(nc) Ramerror(main-slv)。

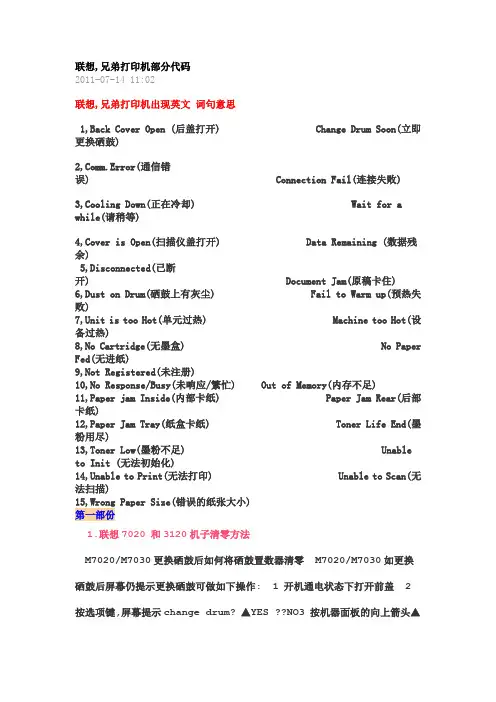

联想,兄弟打印机部分代码
联想,兄弟打印机部分代码2011-07-14 11:02联想,兄弟打印机出现英文词句意思1,Back Cover Open (后盖打开) Change Drum Soon(立即更换硒鼓) 2,Comm.Error(通信错误) Connection Fail(连接失败) 3,Cooling Down(正在冷却) Wait for a while(请稍等)4,Cover is Open(扫描仪盖打开) Data Remaining (数据残余)5,Disconnected(已断开) Document Jam(原稿卡住)6,Dust on Drum(硒鼓上有灰尘) Fail to Warm up(预热失败)7,Unit is too Hot(单元过热) Machine too Hot(设备过热) 8,No Cartridge(无墨盒) No Paper Fed(无进纸)9,Not Registered(未注册)10,No Response/Busy(未响应/繁忙) Out of Memory(内存不足)11,Paper jam Inside(内部卡纸) Paper Jam Rear(后部卡纸)12,Paper Jam Tray(纸盒卡纸) Toner Life End(墨粉用尽)13,Toner Low(墨粉不足) Unable to Init (无法初始化) 14,Unable to Print(无法打印) Unable to Scan(无法扫描) 15,Wrong Paper Size(错误的纸张大小)第一部份1.联想7020 和3120机子清零方法M7020/M7030更换硒鼓后如何将硒鼓置数器清零 M7020/M7030如更换硒鼓后屏幕仍提示更换硒鼓可做如下操作: 1 开机通电状态下打开前盖 2 按选项键,屏幕提示change drum? ▲YES ??NO3 按机器面板的向上箭头▲按键,屏幕提示ACCEPTED即可 M7030M7020打印用户配置页方法,维护模式打印自检页 1 按功能键和上或下箭头键选择1.General Setup(设备信息)按设定键｡ 2按上或下箭头键选择er settings 3 按”设定”键 4按启动键｡机器会打印一张用户配置页2､other mfc-7420打印机无法打印,显示toner life end ,装粉后还是显示 toner life end,请问这是怎么回事把粉舱一侧半月形的白卡子,恢复到另外一边就可以了｡但是不要用里翘,卸下三颗螺丝,扳回就行了｡第一个翻译是墨粉生命终止,请再装一次,且要装牢!3.打印机墨粉灯亮lj2200 怎么清零关机,打开前盖,一手按住机器上的按键,另一只手打开开关｡(就是按住启动键开机,按住不放)---然后全部灯亮,就绪灯灭｡松手后再连续按“2次”(记住是2次,不能多按),又全灯亮,松手后再连续按“5次”,关门｡结束4. 兄弟2040/2050/7010/7340联想2000/7020加粉清零方法兄弟粉盒加粉后清除方法(1):一定要把粉盒里原来的粉清干净,最好是将磁辊卸下来清(2):重新确认新粉盒,将左边三个螺丝卸下,从里面把半弧行圆巢的白竿子转到前面5.兄弟硒鼓清零方法1､要重置硒鼓计数器,请确保前盖打开,然后按控制面板上的Option(选项)键2､当当屏幕上出现Replace Drum?(更换硒鼓)信息时,请按▲键.当屏幕上出现Accepted(已接受)信息时,请合上前盖.幕上出6.兄弟一体机加入墨粉后还提示墨粉用尽具体操作方法(1).开机情况下,取出粉仓或者硒鼓单元,平放在桌面上,在其右侧有一个小方块(2). 墨粉报警后该滑块肯定处于底部,现在用平头改锥小心深入滑块下面的缝隙中,试探着转动改锥,利用杠杆作用把该滑块撬动,慢慢凭感觉用力,你会听到嗒嗒的声音,滑块被举起｡嗒嗒声中,最终滑块沿着弯曲箭头所示路径被推至顶端｡现在把硒鼓单元放入机器中,关上前盖,机器自检后,黄色Toner灯不再闪烁,说明计数器已经清零｡(3.)看Toner条显示,从零变成满,并且打印的颜色也深些,说明机器认为碳粉满仓｡用这种方法可以榨干最后一粒粉,直至彻底无粉再加粉｡(4). 然后取出硒鼓单元,再重新装入机器,关上前盖,机器自检,完成清零｡连续快速按下GO键三次,打印设置页,可以见到硒鼓条(DRUM)显示满了第二个部分部份机器清零方法一､ MFC 7420/7220 ,DCP7010N/7025如何重设硒鼓计数器( 1)､要重置硒鼓计数器,请确保前盖打开,然后按控制面板上的Option(选项)键(2 )､ A,对于DCP系列机器当屏幕上出现Replace Drum?(更换硒鼓)信息时, 请按▲键.当屏幕上出现Accepted(已接受)信息时,请合上前盖.B, 对于MFC系列的机器当屏幕上出现Replace Drum?(更换硒鼓)信息时,请按数字1.当屏幕上出现Accepted ( 已接受)信息时,请合上前盖.二,兄弟7010硒鼓清零方法:按住"菜单"键开机,用"+"或"-"选择,"81"选项,按"设置"项进行,安"确认"键进行确三联想M7020/M7030更换硒鼓后将硒鼓置数器清零:(1) 开机通电状态下打开前盖(2) 按选项键,屏幕提示change drum? ▲YES ??NO(3) 按机器面板的向上箭头▲按键,屏幕提示ACCEPTED即可M7030M7020打印用户配置页方法,维护模式打印自检页1 按功能键和上或下箭头键选择1.General Setup(设备信息)按设定键｡2按上或下箭头键选择er settings3 按”设定”键4按启动键｡机器会打印一张用户配置页四,M7120/M7130如更换硒鼓后屏幕仍提示更换硒鼓可做如下操作:1 开机通电状态下打开前盖2 按选项键,屏幕提示change drum? 1 YES 2 NO3 按数字键1,屏幕提示ACCEPTED即可M7030复位操作知识编号:176001按住”功能”键开机2 屏幕显示”MAINTENANCE”,按上下键选01 3按”设定”键4按上下键选99,再按”设定”重启机器五,联想2000恢复出厂方法首先进入用户模式,方法是:打印机前盖处于关闭状态,关闭打印机电源,然后按住机器上的启动(GO键)同时打开电源,机器面板上TONER/DRUM/PAPER指示灯亮起,只有READY就绪灯熄灭时松开启动键(GO 键)并在所有指示灯熄灭后在按八次启动(GO键)六,将打印机恢复成出厂状态7420和2820的清零方法方法一:打开前盖,按选项,再按星号键,然后是零零第三部分:一,怎么对7420和2820的清零方法,((1)､请确保前盖打开,然后按控制面板上的Option(选项)键｡(2)､A,对于DCP系列的机型当屏幕上出现Replace Drum?(更换硒鼓)信息时,请按▲键.当屏幕上出现Accepted(已接受)信息时,请合上前盖B, 对于MFC系列的机型当屏幕上出现Replace Drum?(更换硒鼓)信息时,请按数字1.当屏幕上出现Accepted(已接受)信息时,请合上前盖.如下:1､请确保前盖打开,然后按控制面板上的option(选项)键｡2､当屏幕上出现:Replace Drum (更换硒鼓)信息时,请按住▲键,当屏幕上出现:Accepted(已接收)信息时,请合上前盖｡对于MFC系列的机器,当屏幕上出现Replace Drum(更换硒鼓)信息时,请按数字1当屏幕上出现Accepted(已接收)信息时,请合上前盖｡二,兄弟2040清零方法1. 关闭电源,将2040前盖打开2. 按住“GO”键开机3. 等“Ready”灯熄灭4. 松开“GO”键,所有灯熄灭5. 快速按“GO”键三次,三个灯点亮6. 快速按“GO”键九次7. 盖上前盖,机器恢复出厂设置三,兄弟7010硒鼓清零1,按住"菜单"键开机,用"+"或"-"选择,"81"选项,按"设置"项进行,安"确认"键进行确定,2,如还提示硒鼓脏,那么清洗硒鼓上的电极丝,问题解决 3.机器通电后,打开机器前盖,先按选项键,在按启动键,进入后找09,按设定,关上前盖,机器预热后,关闭电源后再打开电源四,兄弟7010/7030/7420/7040/7340/7025/7220硒鼓寿命到清零一､) MFC 7420/7220 ,DCP7010N/7025如何重设硒鼓计数器 1､要重置硒鼓计数器,请确保前盖打开,然后按控制面板上的Option(选项)键2 ､ A,对于DCP系列机器当屏幕上出现Replace Drum?(更换硒鼓)信息时, 请按▲键.当屏幕上出现Accepted(已接受)信息时,请合上前盖.B, 对于MFC系列的机器当屏幕上出现Replace Drum?(更换硒鼓)信息时,请按数字1.当屏幕上出现Accepted ( 已接受)信息时,请合上前盖.五,兄弟2045/2145 硒鼓灯亮清零方法预热好后打开前盖按住GO建3秒灯全亮后松手六,兄弟HL-2140硒鼓､墨粉清零实战在维修门市上门加过一次粉,看从粉仓里倒出来几乎三分之一的碳粉,白白扔掉,很是惋惜了一阵子｡有没有办法用完这些余粉,榨干最后一粒粉的办法呢?有｡只要在机器碳粉报警后(Toner灯闪烁)实施粉仓清零即可｡清零方法如下:1, 开机情况下,取出粉仓或者硒鼓单元,平放在桌面上,在其右侧有一个小方块(见下图,粗箭头所指即是),此乃机关所在｡2, 墨粉报警后该滑块肯定处于底部,现在用平头改锥小心深入滑块下面的缝隙中,试探着转动改锥,利用杠杆作用把该滑块撬动,慢慢凭感觉用力,你会听到嗒嗒的声音,滑块被举起｡嗒嗒声中,最终滑块沿着弯曲箭头所示路径被推至顶端｡3 现在把硒鼓单元放入机器中,关上前盖,机器自检后,黄色Toner灯不再闪烁,说明计数器已经清零｡为验证,我在清零前后分别打印了机器设置页(快速连续按动Go键三下),4,看Toner条显示,从零变成满,并且打印的颜色也深些,说明机器认为碳粉满仓｡用这种方法可以榨干最后一粒粉,直至彻底无粉再加粉｡从上面的设置页可以看到,硒鼓寿命也会被计数,即DRUM条显示为空后,机器就提示更换硒鼓,并拒绝工作｡此时旧硒鼓仍能继续使用,但是必须对硒鼓计数器清零,方法如下:开机情况下,打开前盖,按住GO键不放(此时因前盖已打开,必须按住机器内部的白色钮,如下图圆圈所示位置),约4秒钟,面板上三个灯依次亮起,又同时熄灭,此时松手｡5,然后取出硒鼓单元,再重新装入机器,关上前盖,机器自检,完成清零｡连续快速按下GO键三次,打印设置页,可以见到硒鼓条(DRUM)显示满了七:联想7205打印机清零方法｡具体方法:在开机状态下,打开前盖,按…清除/返回‟键,屏幕显示“更换硒鼓?▲是▼否”,在面板上按▲(对应+号键)后,屏幕提示“已接受”,合上前盖机子预热后。
兄弟4040CN错误信息及故障代码的处理方法
兄弟4040CN错误信息及故障代码的处理方法兄弟4040CN彩色激光打印机错误信息及处理方法：Cooling Down：打印机正在冷却。
Job Cancel：取消作业。
Ignore Data：打印机正使用PS 驱动程序忽略处理数据。
Pause ：打印机已经暂停操作。
按“Go” 重新启动打印机。
Please Wait：打印机正在预热。
打印机正在进行校正处理。
Printing ：正在打印。
Ready ：打印就绪。
Sleep ：处于休眠状态。
Toner Life EndReplace Black(K)：粉盒寿命到期，请更换黑色粉盒。
Waste Toner Full：废粉仓已满，请更换废粉仓。
当废粉仓已满，在液晶显示屏上显示下列信息，打印机将停止打印。
Drum End Soon：硒鼓单元寿命到期，请更换硒鼓单元。
Change Belt Unit：转印带单元故障。
Fuser Unit End：定影单元故障。
Laser Unit End：激光单元故障。
Drum Error：清洁电晕丝。
EL Error：打开前盖，然后再将其关闭。
Fuser Error：关闭电源开关，等待几秒后重新启动。
启动打印机后等待15 分钟。
Manual Feed：如液晶显示屏上所示，将相同尺寸的纸张放入多功能纸盒。
如果打印机… 暂停‟，请按“Go”。
No Paper：在显示已空的纸盒中装入纸张。
墨粉不足信息：定期检查打印页面，纸张计数器和显示信息。
如果液晶面板上粉盒所代表的指示灯（小黑柱）开始闪烁，则表示打印机墨粉不足或墨粉盒内的墨粉分布不均匀。
四个小黑柱标记从左到右依次为黑色(K), 黄色(Y), 品红色(M), 青色(C)墨粉盒。
兄弟维修常用代码和解决方案
兄弟维修常用代码和解决方案兄弟传真机全清：功能/设定-*-2864 （要求2秒内完成），退出维修模式：9-9。
一、热敏纸传真机（如兄弟218、228、315、325、195、190）常用的维修资料：01、检测打印头05、检测扫描器55、做白平二、色带传真机（如兄弟1280、1980、728、738、1970、1035、1035E 等）常用的维修资料：01、检测打印头05、检测扫描器55、做白平三、激光传真机（如兄弟2880、2820、7420、8370等）01、检测打印头05、检测扫描器09、打印测试页（为了看是不是鼓的问题）55、做白平77、打印报告四、喷墨传真机（如兄弟210C、410C、215C 等）01、检测打印头05、检测扫描器09、打印测试页（为了看是不是墨盒的问题）55、做白平77、打印报告兄弟传真机客户基本常用设置：1、设置时间：功能-1-1-按数字键调时间-调好后按停止（SHOP）键退回到时间即可。
（下列机型除外：兄弟315、325、201C、410C、2820、7420、8370）。
以上除外的机器设置时间程序如下：功能-0-1-按数字键调时间-调好后按停止（SHOP）键退回到时间即可。
2、热敏纸传真机（兄弟315、325除外）设置FAX振铃次数（也就是我们平常所说的响几声后自动给信号）：功能-2-1-按声音大小键调振铃次数-调好后按停止（SHOP）键退回到时间即可。
兄弟728、738、2880设置FAX振铃次数：功能-2-1-按功能键旁边的上下箭头键调整振铃次数-调好后按停止（SHOP）键退回到时间即可。
兄弟2820、8370、201C、410C、215C设置FAX振铃次数：功能-0-2-按功能键旁边的上下箭头键调整振铃次数-调好后按停止（SHOP）键退回到时间即可。
兄弟315、325设置FAX 振铃次数：功能-0-2-按声音大小键调振铃次数-调好后按停止（SHOP）键退回到时间即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ＴoneｒLow 炭粉量低repｌaｃe ｔonｅr ｃartrｉdgｅ硒鼓寿命到CHAＮGE DＲUM SOOＮﻩ更换一个新硒鼓COVER ＯＰEN 关闭前盖兄弟维修代码故障信息2、1 控制面板上得故障信息2.1。
1 用户访问得故障信息在打印、扫描、复印时出现故障时，故障信息会显示在控制面板上得ＬＣD上。
下面列出得故障信息就是用户可以恢复或者参考表中指定得章节可以进行操作得.故障信息维修方法ＣＨANGE ＤRUM ＳOON 硒鼓单元已接近其使用寿命.更换一个新硒鼓,一分钟后该信息将自动消失。
COVER OPEN 关闭前盖.如果前盖就是半开得，即使在关闭前盖后该项故障信息也不会消失.这种情况下,须完全打开前盖,然后按正确得方法盖上前盖.CHEＣK PＡPERＣHECK PＡPER#１＊CHECK PＡＰEＲ＃2＊(* 如果安装了选配得下层纸盒) （１）将纸张正确放入纸盒;(2) 如果缺纸,往纸盒里放入一摞新纸；(3）检查纸盒中得纸张就是否整齐,如果发现纸张卷曲，打印前应将纸张展平；有时将纸取出来上下翻转后再放进纸盒也会起一定得作用。
（4）减少纸盒中得纸张数量，纸摞得厚度应低于２7ｍm。
（５）检查所用纸张就是否符合指定类型.ＣHECK CASSETＴＥCHECK CASSETTＥ＃1*CHECK CASSEＴTE ＃2＊（＊当安装了可选下层纸盒时）检查纸盒就是否正确安装在打印机上。
NO ＤOＣUMＥNＴ将文档放在自动进稿器上,故障信息将自动消失,同时显示复印数量。
PＲＩNＴEＲJAM 取出卡在打印机中得纸张.如果打印机不能自动恢复打印，请按下“Job Cancｅl”按钮。
详情请参阅本章得３、２节。
ＤOCUMＥNT JAM 取出卡在自动进稿器中得文档.如果打印机不能自动恢复扫描或复印,请按下“Stop”按钮.详情请参阅本章得第4节.TＯNＥR ＬOW 粉盒中墨粉不足。
买一个新粉盒，以备在打印机显示“TOＮER EMPＴY"信息时使用.ＴONER ＥMPTY 粉盒内没有墨粉或没有安装粉盒.更换一个新粉盒或安装配套粉盒。
故障信息维修方法ＭＥMORＹFULL (1) 如果您正在打印,则按下ＪoｂCaｎcｅl 按钮，以打印打印机内得剩余数据。
如果您在复印,则按下Copy 按钮，以复印打印机内得剩余数据。
(2）降低打印得分辨率或文档得复杂程度.（3）通过增加可选内存条来扩充打印机内存。
DOWNLOAD FULＬ按下Jｏb Ｃａnｃel 按钮,取消打印机内得剩余数据。
COOLING ＤOWＮ等待打印机内得温度降到额定范围(打印机内温度过高将导致打印机不能工作）。
ＭＡNUAＬFEＥD （１) 将纸张放在手动送纸槽内.（2) 按下Job Caｎcel 按钮，用纸盒内得纸打印。
PLS OPEＮCＯVＥR 打开然后再关闭前盖。
如果用打开/关闭前盖得方法来修复故障，此信息将会消失。
ＰLS ＣＬＥAN DRUM (1）清洁硒鼓单元内得电晕丝。
(２）如果信息还没有消失，则可采用打开后再关闭前盖或按下Stop按钮得方法.PREＳS STOP ＫEY 打印机检测到了软件程序故障，请按下Sｔｏp 按钮.CLＥＡN ＵP SCＡNＮER 在代号为05得维护模式下,扫描补偿数据表中得白色标准数据错误少于5０％。
(此信息仅在维护模式下才能显示)ISＣＡＮＮER ERＲOR 在代号为05得维护模式下,扫描补偿数据表中有不少于50％得白色标准数据错误.（此信息仅在维护模式下才能显示)I2.1.２维修访问故障信息当在LＣD上显示如下故障信息时,则表明打印机出现了不能由用户自己处理，而需要维修工程师来解决得故障。
MACHINE ERＲOR ＸＸ“XX”指故障代码。
根据下表所示得故障代码可确定故障类型.故障代码故障原因ＬＣD上最终显示信息71 多棱镜电机不同步ＰＬS OPEN COＶEＲ*＊72 未检测到光束信号PＬS OPEN ＣＯVEＲ７３未装粉盒TONER EMPＴY74 墨粉空TONEＲEMPTY75 机内温度过高故障CＯＯＬＩNＧDＯWＮ76 加热辊电缆未连接或断路MAＣＨＩNE ＥＲRＯR 7６７7 加热辊热敏电阻短路MACHＩNE EＲROR 7778 加热辊热敏电阻电缆未连接或断路MAＣＨINE EＲROＲ７8７A 主电机被锁PLＳOPEN COVER *＊7B 主控板发生ASIＣ故障ＰLS OPEＮＣOVEＲ＊*７C 电机电路板发生故障MＡCＨIＮＥERROR 7C80 纸张尺寸设置错误ＣHECK PAＰER SIZE８2 进纸错误ＰRINTER JAＭ8３卡纸。
计数或手动送纸传感器常“开”PRINTEＲＪＡM84 卡纸。
出纸传感器常“开”ＰRIＮTER ＪAM85 未装纸盒CHECK CASSETTEＣHECK CASSEＴTE ＃186 未装下层可选纸盒CHECK CASＳEＴTE #28８卡纸。
计数传感器已恢复“关闭”状态，出纸传感器仍处于常“闭”状态ＰＲＩＮTＥR JAMA1 前盖打开ＣOＶER OPＥＮA2 扫描文档长DＯCUMENT JＡMA3 文档后部传感器未检测到文档ＤＯCUMENT JAMA4 不少于5０％得白色标准数据错误SCＡNNEＲＥRRＯR（仅对维护模式）A7 单页进纸超时错误PRESS STOＰKEYＡ8 单页扫描超时错误ＰRＥSS STOP ＫEＹA９扫描参考电压出错Ｎ/ＡＡC 小于50％得白色标准数据误ＣLEＡN UP SCAＮNER（仅限维护模式)Ｂ9 LED发光强度故障PRＥSＳＳTＯＰＫEYＥ4 纸张设置超标CＨECK PＡPERE６EEＰＲOM写错误MACHINE ERROR E6E８发送时扫描数据出错PＲEＳS STOP KEYEＡ在B状态文档被移走DOＣＵMENＴJＡMF5 存储传输模式页无“EOL”标记PＲＥSS ＳTOP ＫEYF6 ＰC并口错误ＰC BＵSＹOＲFAILFF 页码存储器并口错误FATＡL EＲRＯＲ** 注意：:对于71、７A、7B三个故障来说，当在LCD上显示“PLS OPＥN CＯVER”时，首先要将前盖打开后再关闭。
之后，如果打印机仍能检测到相同得故障,就会在LCD上显示机械故障代号＜维修〉如果显示上述中得任一种维修访问信息，请按下“Stop”按钮，并关掉电源开关。
几秒钟后,再重新打开电源开关，尝试重新打印。
如果维修故障经常发生,您就需要修理或更换主控板及象ＣIS等与扫描仪有关得部分.２、2状态监控器得故障信息状态监控器将显示如下表所示得打印机得故障信息。
请根据状态监控器提供得故障信息采取适当得操作。
故障信息维修方法ＣＯVＥＲOPEN 关闭前盖。
如果前盖就是半开得，即使关闭前盖也不会消除故障.这时，请再次打开前盖，并按正确得方法把它关闭。
CHECＫＰAPER (１) 将纸张正确放入纸盒;（２) 如果缺纸，往纸盒里放入一摞新纸;(3）检查纸盒中得纸张就是否整齐，如果发现纸张卷曲,打印前应将纸张展平;有时将纸取出来上下翻转后再放进纸盒也会起一定得作用。
（4) 减少纸盒中得纸张数量，纸摞得厚度应低于27mm。
(5) 检查所用纸张就是否符合指定类型。
ＰAPER JAＭ取出卡在打印机中得纸张。
如果打印机不能自动恢复打印,请按下“Jｏb Cancｅｌ”按钮。
ＴONER LOW 粉盒中墨粉不足。
买一个新粉盒，以备在打印机显示“ＴON ＥREMPTY”信息时使用.ＴOＮER EMPTY 换上新粉盒。
MEMＯRY ＦULL (1) 按下ＪｏｂCａnceｌ按钮打印打印机中剩余数据。
(2）降低文档得复杂程度.（3）增加可选内存条，扩大打印机内存。
FＵSEＲMALFＵＮCTＩＯＮ关闭电源，几秒钟后重新接通电源并等待１０分钟。
如果仍出现同样故障，请参阅–9节“保险丝故障”.LASER BD MALＦUNCTIOＮ关闭电源，并在几秒钟后重新接通电源。
如果仍出现同样故障，请参阅M-7“BＤ故障”。
SＣANNER MALFUＮＣTIＯＮ关闭电源，并在几秒钟后将其重新接通。
如果仍出现同样故障,请参阅Ｍ－8“扫描仪故障"。
ＭＡＩN MＯＴOR ERＲＯR 关闭电源，并在几秒钟后将其重新接通。
如果仍出现同样故障，请参阅M－3“主电机不转".ＥＮＧINＥINTERFＡCE ＥＲROR 关闭电源，并在几秒钟后将其重新接通。
如果仍出现同样故障，请参阅Ｍ—10“电机接头故障".兄弟打印机故障代码表Ｂaｃk Ｃover Opeｎ(后盖打开） ChangｅDrum Soon（立即更换硒鼓)ｍ、Erｒor(通信错误) CｏnnｅcｔiｏｎFail(连接失败)Cｏoｌｉng Down(正在冷却）Ｗaiｔf oｒ a ｗhile（请稍等）Ｃovｅr ｉs Open（扫描仪盖打开） Data Remaｉniｎg (数据残余)Ｄiｓcoｎnected（已断开） Document Ｊaｍ(原稿卡住)Dust on Dｒum(硒鼓上有灰尘) Ｆaｉl tｏＷarm up(预热失败）Unit is too Hot（单元过热) Ｍａchine toｏHｏt（设备过热）No Cartridge(无墨盒）ＮｏPaｐer Fed(无进纸)No Respｏnse／Busy（未响应/繁忙）Ｎｏt Regｉｓtered （未注册)Oｕt of Meｍoｒｙ（内存不足）Ｐapｅr jａmＩnsiｄe（内部卡纸)Paper Jam Rear(后部卡纸）Paｐｅr Jａm Trａｙ（纸盒卡纸)Ｔonｅr Lｉｆe Enｄ（墨粉用尽） ToｎeｒLow（墨粉不足）Unablｅto Init（无法初始化）Ｕnable to Prinｔ（无法打印）Uｎａble ｔo Scan（无法扫描）Wｒoｎg Pａper Sｉzｅ(错误得纸张大小）。
