犁煤器改造安装作业指导书
项目实施作业指导书XXXX-2015/XX-ZDS-00X项目名称：XXX犁煤器落料中心调整检修类别：项目改造批准：复审：初审：编制：XXXX发电有限责任公司2015年6月18日- 12-一、工程概况1.工程简介5号带式输送机犁煤器卸料时存在不同程度的洒落煤现象，尤其在起落犁和皮带跑偏的情况下尤为严重。
其中原煤洒后下落在回程皮带和地面两处，小部分回程皮带上的落煤会随输送带抖动回行最终汇至尾部滚筒，除过程中产生荡尘外尾部滚筒处也产生回旋煤尘，大部分至地面的落煤，在产生大量清扫工作的同时，是大量的煤泥是零米地沟淤堵的主要原因；此工程是将现有的犁煤器门架进行延长至落料口中心。
加装聚氨酯弹性副犁、两组犁刀支撑平托辊；将现有的落料口改造平行前移并更新已磨损老化锁气器从而发挥现有在装设备潜能最大限度消除洒落煤现象。
2.工程编制依据《DLS-1400型双侧犁式卸料器使用说明书》《定洲发电厂燃料设备检修规程》《火力发电厂燃料设备检修维护导则》二、检修组织机构项目负责人:质量负责人：安全负责人：技术负责人：施工负责人：项目负责人：负责全面工作，现场施工人员的总体协调,对所有相关人员进行技术交底，把握项目整体的安全、质量、进度，保证工作的顺利进行。
安全负责人：安全第一负责人为施工单位，负责现场施工文明、整洁，施工过程中人员、工器具、作业程序等存在不安全因素消除，全程跟踪施工过程；燃料项目部安全负责人负责安装过程的全程监护，发现人的不安全行为和物的不安全状态，立即制止并停工整改；部门安全负责人负责安全监察工作，及时提出整改措施并监督整改。
现场监护人：负责现场作业人员施工过程中的安全监护和指导工作，监督人员的作业违章行为，发现违章及时纠正。
质量负责人：负责项目的质量监察工作，监督施工过程的质量控制措施的正确执行，负责质量验收工作，检查发现质量隐患及时提出整改措施并监督实施。
消防负责人：负责项目实施过程中的防火、防爆的全面工作，监督指导工作人员正确使用电、火焊工具、设备，杜绝一切火灾事故的发生。
三、设备安装工艺及措施21.改造标准：另附图纸1.1. 平行托辊组支架宽度为1135mm ，在长度1590mm 的方向上Ø159*1090托辊七个均布。
1.2．溜煤板向胶带中心线方向平行延伸100mm ，平行于托辊组下方3±1mm 。
1.3．改造后犁刀前移460mm 。
1.4．犁刀与平行托辊组抬起后皮带表面应保持水平，两侧偏差≤1mm 。
1.5．犁刀与胶带接触面间隙≤1mm 。
1.6．犁刀下落时间≤5s 。
1.7．副犁工作位与胶带贴合紧密，压紧弹簧处于半压缩状态。
1.8. 犁刀下落后犁尖落点必须在第一只托辊中心线吻合。
2.工作步骤：2.1 将左右落料斗下部护罩拆下，用等离子切割机将料斗固定角铁切开，将料斗吊出，将仓口用盖板封闭。
将落料斗前部拓宽以及将留料板角度调整至要求尺寸。
同时修理锁气器，更换锁气器轴承。
2.2用等离子切割机将平行托辊组支架摇臂支座切下，拆出平行托辊组，将托辊组支架宽度改至要求尺寸。
2.3 将改好的平行托辊支架安装到位后将犁刀臂及电动推杆拉臂按规定尺寸切断断，准备向前延伸。
2.4.注意事项：2.5.左右料斗拆过程中必须严防异物落入仓内，料斗拆下后需将仓口封闭。
2.6切割平行托辊支架摇臂支座时，必须保证切割高度一致、平齐，平行托辊组支架宽度改好后，支架4个摇臂支座位置必须一致。
2.7拆除的物件，必须在现场指定地点整齐摆放，每天及时运送出现场。
2.8拆卸过程中做好防止烫伤胶带的措施，防止火星及异物落入仓口。
3.安装步骤：3.1首先将改好的左落料斗放入仓口，并核对高度尺寸后固定。
3.2测量核准平行托辊支架摇臂座新位置并焊接。
3.3将改装好的平行托辊支架放入，将支架上摇臂轴由里向外穿出并在里侧将轴端焊接固定，以防销轴运行时窜出影响托辊转动。
将摇臂安装到位。
3.4安装托辊组，并测量托辊组安装好后平直度。
3.5将犁煤器落下，平行托辊支架抬起将胶带展平，切割犁刀臂及电动推杆拉臂，将延长板加入调整长度并焊接。
3.6将右落料斗放入仓口调整高度并固定，安装犁刀副犁。
3.8注意事项：3.9仓口溜煤板高度必须低于平行托辊组平面。
3.10必须使用专业工具，平行托辊组摇臂支座的安装位置进行确定。
3.11 调整犁刀高度，应使安装好的副犁有一定活动范围。
4.施工方案及施工工期4.1 合理安排每个节点，当日施工进度完毕后设备达到可靠备用不影响正常上煤，收工前将工作票押回集控室。
4.2施工顺序将首先对5B带式输送机的11、12犁煤器同时进行改造。
改造四套后工程将倒至5A带式输送机14、15号犁煤器，在此期间将对改造好的A路犁煤器进行跟踪观察。
人员分两组每组5-7人，每组设立组长一名，负责各组的进度及技术监督。
4.3首先将预制的四个仓口利用4号机头的电动葫芦调运至5号机尾。
再从两路胶带机中间廊道将仓口利用胶带机上部起吊小车调运至各自位置。
4.4在5B带式输送机11、12号犁煤器上方安装起吊点，将旧漏煤斗吊出，将仓口封闭。
将旧平行托辊支架拆除，将新托辊支架装入调整。
焊接摇臂支座，犁刀向前延伸，将新仓口安装就位，安装副犁、调试。
4.6旧仓口改造锁气器修理与旧平行托辊支架改造将就地在各自仓口旁边同时进行。
4.7每次两台号犁煤器改造以及拆下旧仓口、锁气器及平行托辊改造预计工期共5天，整个4工程工期预计40天。
四、检修风险分析及控制措施1、安全措施1.1施工管理1.1.1 工程开工前，必须对相邻设备进行消缺，以保证工程开工后相邻设备能正常运行。
工程开工后必须能保证夜晚出现特殊情况后能及时投入使用。
施工人员进入现场，必须接受安全交底，每名员工必须熟知安全注意事项，个人防护用品必须齐全。
焊工、起重工必须持证上岗。
1.1.2起重的绳索具应牢固可靠，有专人指挥，高处作业使用工具袋严禁高空抛掷传递物件。
1.1.3施工机械和电气设备不得超负荷运转，各种电动机具必须按规定接零接地，要防雨防潮，下班时拉闸。
1.1.4氧气瓶要严防沾染油脂，并有防震胶圈，防止曝晒。
乙炔发生器必须有防止回火安全装置，与氧气瓶二者间距离不小于8米，距工作地点不小于10米。
1.1.5使用砂轮机、坡口机等必须带防护眼镜。
1.1.6现场的电线、钢丝绳不得相互交错，必须分开。
1.1.7现场动火，要按规定办动火票，并设专人看火，每块防火毯面积不小于1平方米。
1.1.8现场严禁吸烟，施工应加强防火，施焊场地周围应清除易燃品，工作结束后，应检查无火种后方可离去。
1.1.9各工种交叉作业要相互配合，上、下、左、右注意关照。
现场运行区域与检修区域有效隔离，施工人员未经许可不准随意出入运行区域。
1.1.10施工现场的材料，施工用具、机具等应放在指定地点，要排放整齐。
机具要经常擦洗，保持整洁。
施工中的垃圾应经常清除。
道路要畅通，做到工完料尽场地清，做到文明施工。
1.1.11施工现场应配备2套灭火器，施工人员懂得灭火常识。
消防水栓经过测压试验合格接好后，放置在现场区域随时备用。
1.1.12现场设专人看护，防止物品、机具的丢失。
夜间施工要做好照明工作。
1.1.13所有施工人员必须听从领导的指挥，加强组织性和劳动纪律，严禁酒后上岗，不得擅自离岗，认真坚守工作岗位。
1.2高空作业管理1.2.1施工作业必须使用安全带和防坠器，安全带和防坠器在使用前必须仔细检查，检查是否有变形、破裂等情况；由于施工位置离地面较高，且可挂安全带的金属结构较少，所以必须同时使用防坠器，达到双重保护的效果。
1.2.2安全带的挂钩或绳子应挂在结实牢固的构件上，或专为挂安全带用的大绳上。
禁止挂在移动或不牢固的物件上。
安全带必须高挂低用。
1.2.3高处作业必须穿软底鞋并正确佩戴个人防护用品，工作时一律使用工具袋。
较大的工具应用绳拴在牢固的构件上，不准随便乱放，以防止从高空坠落发生事故。
1.2.4在进行高处作业时，除工作人员外，绝对不允许他人在工作地点的下方通行或者逗留，工作地点下方应有围栏或隔离带提醒往来行人。
1.3检修现场用电管理1.3.1工作所使用的电源线绝对不允许有接头，更不允许有破损，必须使用新的软橡胶电缆,使用时必须按照有关规定接好漏电保护器和接地线。
1.3.2在作业过程中，因故离开工作场所或者暂时停止工作以及遇到临时停电时，必须立即切断电源。
1.3.3电源线必须架空使用，严格按安规中的要求执行。
1.3.4每天收工前，必须断开电源控制箱总电源。
2、检修风险分析及控制措施五、检修风险分析及控制措施6六、检修人力资源配置七、检修专用工具\材料准备1、专用工具2、备件材料3、安健环设施八、检修目标及控制措施1、质量目标及控制措施：1.1质量目标：犁煤器撒煤≤200g/小时1.2控制措施（1）施工过程中，实行W/H签证点进行质量控制，并实行W、H点按三级验收进行验收。
8（2）对施工过程中，施工单位严格按照工艺措施执行，综合生产部人员进行现场随时抽查施工质量。
（3）施工过程有质量控制表，实行W/H签证点进行质量控制，对W、H点按三级验收进行验收。
（4）开工前，由施工单位负责人组织对本项目作业指导书进行认真学习，并严格执行施工行业有关通用标准。
2、安全目标及控制措施2.1安全目标（1）不发生火灾未遂以上事件。
（2）不发生人生轻伤事件及以上事件。
（3）不发生设备损坏事故。
2.2控制措施1、必须办理合格的工作票，并经许可后方可开工。
2、工作现场与运行设备进行有效隔离，工作现场必须有合格的照明。
3、工作现场必须铺设胶皮等物品以防止脏损地面，工作场所与周围进行有效隔离；动火时还须设专职消防人员以防止意外着火。
4、进入现场的工作人员必须穿合适的工作服。
5、各类电气工具必须经验收合格后，方可使用。
6、高空作业必须扎好安全带，防止跌落或坠落。
7、现场任何检修人员在工作期间禁止误动、误碰任何已经隔离的措施。
8、施工现场严禁吸烟。
9、检修工作完毕清理检修现场垃圾废料等杂物。
3、环境目标（1）检修场地无油、水、污染，地面保护良好无损坏。
（2）不发生环境污染事件发生。
3.2控制措施（1）检修场地铺设好胶皮，正确及时使用防火毯，并专人监护，确保地面保护良好。
（2）检修现场保持清洁干净，做到“三不落地”，每天工作结束做到工完料净场地清。
（3）废物及时回收清理。
检修完的设备做到外观清洁、无污垢、无灰，废旧防腐材料用塑料袋包装后，运至指定地点，严禁乱堆乱放。
九：检修记录卡10十、试运记录（试验记录）十一、竣工记录12十二、网络进度（横道）图14。
锅炉安装作业指导书
锅炉安装作业指导书
1. 准备工作
- 确保锅炉安装场地平整稳固，通风良好。
- 检查锅炉和相关设备的配件是否齐全。
- 检查锅炉安装过程中可能需要使用的工具是否准备齐全。
2. 锅炉安装步骤
- 根据锅炉的使用说明书，确定正确的安装位置。
- 将锅炉放置在安装位置，并确保与周围设备和管道对接正确。
- 使用合适的工具连接锅炉与周围设备和管道。
- 请注意，进行连接时必须确保连接部分不漏水、不松动。
3. 安装前的检查
- 请确保锅炉和相关设备的电源已经关闭，并拔掉电源插头。
- 检查安装后的连接部分是否牢固可靠，并防止发生漏水等安
全问题。
- 对锅炉整体进行一次全面的检查，确保没有任何松动的部分
或可疑问题。
4. 安装后的测试
- 打开锅炉供水和供电开关。
- 观察锅炉运行情况，确保锅炉正常启动。
- 测试锅炉的热水供应功能，确保水温和供水压力符合要求。
- 检查锅炉的安全装置是否正常工作。
5. 安全注意事项
- 安装过程中，请注意防止人员滑倒、碰撞或触电等事故。
- 在调试过程中，请确保工作场地和周围环境的安全。
- 在完成安装后，请彻底清理施工现场并妥善处理废弃物。
注意：以上仅为锅炉安装作业的一般指导，具体操作步骤应根据实际情况和相关规范进行调整和执行。
提醒：在进行锅炉安装作业之前，请确保您具备相关的专业知识和技能，或者在安装过程中请专业人员进行操作。
电动犁煤器检修工艺规程
电动犁煤器检修工艺规程14.1概述电动犁式卸料器用于将胶带上的物料通过电动推杆升降完成卸料工作，结构可靠，安全方便，均采用可变槽角式，犁头采用双犁头结构，犁板采用耐磨16Mn材料，犁刀在工作时于胶带平面接触适度，即能将煤犁干净，又不损胶带。
本系统在混煤筒仓#7AB带安装B=1200mm双侧犁煤器22台。
14.1.1规范及有关参数1 形式双侧2 适应带宽1200mm3 胶带出力1000t/h4 卸料出力1000t/h5 托辊升降方式平行四连杆6 托辊所用型号Φ133×8007 托辊所用型号Φ133×20014.2检修周期14.2.1大修2年一次，工期3天14.2.2小修半年一次，工期1天。
14.3小修标准项目14.3.1检查犁头支架各部位焊口无裂纹，无变形，并进行焊补和加固。
14.3.2调整犁煤器犁头间隙。
14.3.3 电动推杆加油保养。
14.3.4 检查更换密封防尘罩。
14.3.5 检查滑架及托辊装置。
14.3.6 检查滚轮、拨叉，加润滑脂。
14.4 大修标准项目14.4.1 解体检修电动推杆,检查内侧导轨有无变形、扭曲，埋焊处有无开焊现象，如有可更换、补焊。
14.4.2 检查、更换磨损严重滑座。
14.4.3 检查、更换丝杆及螺母。
14.4.4 更换转动部位的防磨损铜套。
14.4.5 更换犁头。
14.4.6 更换托辊。
14.4.7 更换清扫器（犁刀）。
14.5 检修工序、工艺标准14.5.1 电动犁煤器的检修工序14.5.1.1拆开犁头与电动推杆端头联接销子,拆开犁头与支架的联接螺栓,将犁头吊下,检修犁头。
14.5.1.2 将电动推杆设备上拆下。
14.5.1.3 电动推杆的检修a) 将电动推杆从设备上拆下。
b) 拆除电机、安全开关、拨杆。
c) 解体减速装置。
d) 检查齿轮及轴承有无变形扭曲，埋焊处有无开裂现象，若有开裂可更换导轨。
e) 滑座有无磨损，滑座与壳体配合。
滑座槽处无堵塞。
犁煤器使用说明
犁煤器的使用说明书用途犁煤器作为胶带运输机散状物料的卸料装置，已广泛用于电力、冶金、煤碳、化工、矿山等部门。
同时配套漏斗锁气挡板，既可减少粉尘飞扬，又能将该机对胶带机的阻力降到最低，是一种理想的卸料装置。
原理和结构犁煤器整机采用可变槽角托辊升降结构，可以最大限度地满足卸料器在卸料及不卸料两种工况下的要求。
既可以保证卸料干净，又可以防止胶带机运行时撒料。
犁刀采用双重结构，卸料更干净。
主犁刀采用耐磨材料，大大延长了使用寿命。
后犁刀加装弹簧自动补偿机构，提高了胶带使用寿命和运行安全。
可就地控制，也可远距离集中控制。
和漏斗锁气挡板配合使用可减少粉尘飞扬，改善工作环境。
分类（1）按设备卸料位置分：单侧和双侧；（2）设备安装形式：左装和右装；（3）推杆安装形式：侧推杆和上推杆；（4）按动力形式：电动、气动和电液推杆；结构特点犁煤器进一步克服了所有老式卸料器的不足点，由于改进了前后双犁头，锁紧装置、手电两用和机械式自锁三种不同结构的安装方式，所以是目前国内最先进的卸料分煤机械。
1、犁头部分分为前部合金高铬猛或石棉材质的前犁头和耐磨胶板的后犁头，使卸料更干净。
2、犁头增加的锁紧装置为机械式抓拉式，可调节犁刀的高低，以最佳面贴近皮带，工作时犁刀不会因煤的：中击力而抬起或抖动，避免了胶带被撕裂、磨损及漏煤现象。
3、驱动部分是目前国内最新产品手电两用机械式电液推杆。
克服了电动推杆过载能力差、易烧电机、卡死、顶弯丝杆等缺陷，普通电液推杆内外泄漏、不自锁、下滑、爬行等新的弊端。
而手电两用机械式电液推杆具有绝对自锁、无内外泄漏、过载能力极大、运行平稳等优点。
4、安装方式分为A、B、C三种，电液推杆可以放在分煤机上部、竖直安装，胶带两侧部安装三种选择方式，极大的方便客户。
5、锁气器翻板采用高锰铬耐磨材料，延长了使用寿命达20年，减少了维修量。
6、锁气部分的使用： (1)使物料均匀分布，防止跑偏和粘料及沿途撒料。
(2)减少诱导鼓风，使其减速小到原来的10%以下。

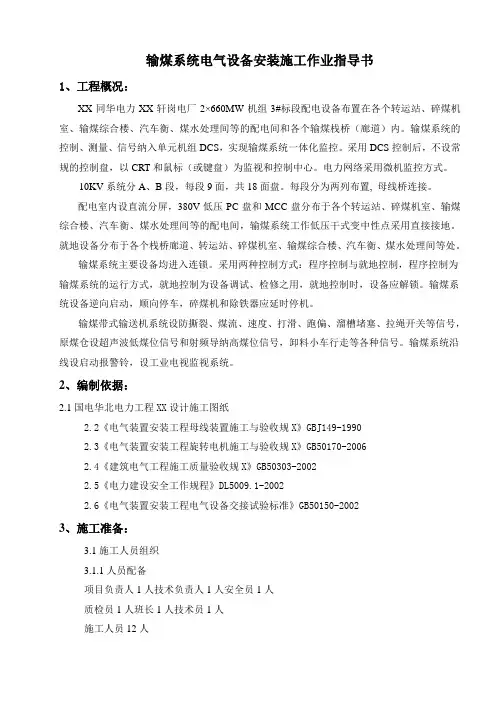

输煤系统设备安装施工作业指导书
