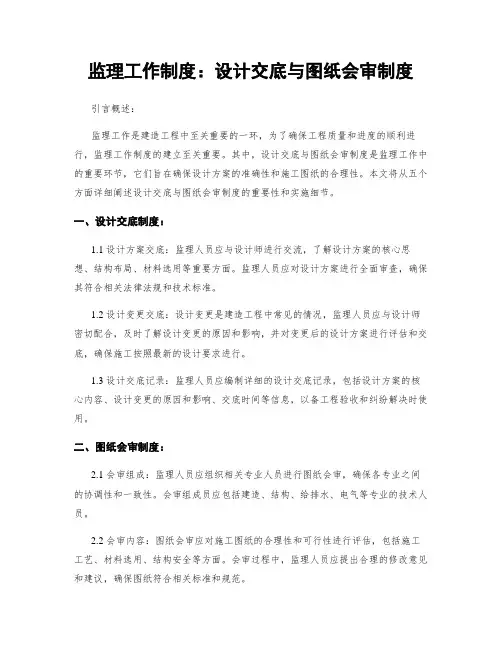

监理工作制度：设计交底与图纸会审制度
监理工作制度：设计交底与图纸会审制度引言概述：监理工作是建造工程中至关重要的一环，为了确保工程质量和进度的顺利进行，监理工作制度的建立至关重要。
其中，设计交底与图纸会审制度是监理工作中的重要环节，它们旨在确保设计方案的准确性和施工图纸的合理性。
本文将从五个方面详细阐述设计交底与图纸会审制度的重要性和实施细节。
一、设计交底制度：1.1 设计方案交底：监理人员应与设计师进行交流，了解设计方案的核心思想、结构布局、材料选用等重要方面。
监理人员应对设计方案进行全面审查，确保其符合相关法律法规和技术标准。
1.2 设计变更交底：设计变更是建造工程中常见的情况，监理人员应与设计师密切配合，及时了解设计变更的原因和影响，并对变更后的设计方案进行评估和交底，确保施工按照最新的设计要求进行。
1.3 设计交底记录：监理人员应编制详细的设计交底记录，包括设计方案的核心内容、设计变更的原因和影响、交底时间等信息，以备工程验收和纠纷解决时使用。
二、图纸会审制度：2.1 会审组成：监理人员应组织相关专业人员进行图纸会审，确保各专业之间的协调性和一致性。
会审组成员应包括建造、结构、给排水、电气等专业的技术人员。
2.2 会审内容：图纸会审应对施工图纸的合理性和可行性进行评估，包括施工工艺、材料选用、结构安全等方面。
会审过程中，监理人员应提出合理的修改意见和建议，确保图纸符合相关标准和规范。
2.3 会审记录：监理人员应编制详细的图纸会审记录，包括会审的时间、参预人员、会审内容、修改意见等信息。
这些记录不仅可以作为工程验收的依据，也为后续的纠纷解决提供重要参考。
三、设计交底与图纸会审的重要性：3.1 确保设计准确性：设计交底和图纸会审可以匡助监理人员了解设计方案和施工图纸的核心内容，减少设计错误和遗漏，确保设计的准确性。
3.2 保证施工质量：通过设计交底和图纸会审，监理人员可以及时发现设计和施工图纸中存在的问题，并提出合理的修改意见，从而保证施工质量的达到标准要求。
监理制度：设计交底与图纸会审制度
监理制度：设计交底与图纸会审制度在工程项目建设中，监理制度起着至关重要的作用。
其中，设计交底与图纸会审制度是保障工程质量、减少施工变更、提高施工效率的重要环节。
设计交底，简单来说，就是设计单位向施工单位和监理单位详细说明设计意图、设计要点以及施工中应注意的问题。
这一环节就像是一场知识的传递，让施工和监理方能够更好地理解设计师的想法，从而为后续的施工打下坚实的基础。
图纸会审呢，则是施工单位和监理单位在熟悉图纸的基础上，对图纸中存在的问题、错误、不合理之处进行审查和提出修改意见。
这是一个发现问题、解决问题的过程，旨在确保施工图纸的准确性和完整性。
为什么要重视设计交底与图纸会审制度呢？首先，它有助于提高工程质量。
通过设计交底，施工单位能够明确设计要求和质量标准，避免因为理解偏差而导致的施工质量问题。
图纸会审则可以提前发现并解决图纸中的错误和缺陷，减少施工中的返工和整改，从而保证工程质量。
其次，这一制度能够有效控制工程成本。
如果在施工过程中才发现图纸问题，进行变更和修改，不仅会增加施工成本，还可能导致工期延误。
而通过提前的图纸会审，可以在设计阶段就解决大部分问题，降低成本，提高项目的经济效益。
再者，它有助于提高施工效率。
清晰明确的设计交底和经过会审完善的图纸，能够让施工单位更加有序地组织施工，减少施工中的疑惑和等待时间，加快工程进度。
那么，设计交底与图纸会审制度具体是如何实施的呢？在时间安排上，通常在工程项目开工前进行。
设计单位应在交底和会审前，充分准备相关资料，包括设计图纸、设计说明、计算书等。
施工单位和监理单位也要提前熟悉图纸，做好问题的记录和整理。
设计交底的过程中，设计单位要详细介绍工程的设计概况、结构特点、施工要求、技术措施等。
对于一些关键部位和特殊要求，要重点说明。
施工单位和监理单位要认真倾听，做好记录，并就不清楚的地方及时提问。
图纸会审则一般分为专业会审和综合会审两个阶段。
专业会审由施工单位的各专业技术人员分别进行，对本专业的图纸进行审查。
设计交底与图纸会审的控制要求
设计交底与图纸会审的控制要求设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向承包人和监理单位做出详细的说明，其目的是对承包人和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。
本工程施工要注意与周围环境的和谐，工程施工设计的有关要求的落实是审查项目设计图纸的重要尺度。
1、设计交底的主要内容施工图设计文件总体介绍，设计的意图说明，特殊的工艺要求，水工、结构、工艺等各专业在施工中的难点、疑点和容易发生的问题说明，对承包人、监理单位、委托人等对设计图纸疑问的解释等。
2、图纸会审的内容：图纸会审是指承担施工阶段监理的项目监理部组织承包人以及委托人、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
（1）其目的有两方面，一是使承包人和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案；二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。
1）是否无证设计或越级设计，图纸是否经设计单位正式签署。
2）地质勘探资料是否齐全。
3）设计图纸与说明是否齐全；有无分期供图的时间表。
4）总平面与施工图的几何尺寸、平面位置、标高等是否一致。
5）施工图中所列各种标准图册承包人是否具备。
6）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。
7）管道施工、旱厕改造施工是否合理，现场是否存在不能施工、不便于施工的问题或容易导致质量、安全、工程费用增加等方面的问题。
8）施工安全、环境卫生有无保证。
3、设计交底与图纸会审（1）设计交底由承担设计阶段监理任务的项目监理部或委托人负责组织，设计单位向承包人和承担施工阶段监理任务的项目监理部等相关参建单位进行交底。
图纸会审由承担施工阶段监理任务的项目监理部负责组织，承包人、委托人、设计单位等相关参建单位参加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计交底与图纸会审，重点要放在这！
1、设计交底与图纸会审的目的
为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、
所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别
注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单
位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行
系统的设计技术交底。
同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合
施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图
纸在自审的基础上进行会审。
施工图纸是施工单位和监理单位开展工
作最直接的依据。
现阶段大多对施工进行监理，设计监理很少，图纸
中差错难免存在，故设计交底与图纸会审更显必要。
设计交底与图纸
会审是保证工程质量的重要环节，也是保证工程质量的前提，也是保
证工程顺利施工的主要步骤。
监理和各有关单位应当充分重视。
2、设计交底与图纸会审应遵循的原则
（1）设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提
供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交
底与会审，但在所有成套图纸到齐后需再统一交底与会审。
现在很多
工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。
这些
现象是不正常的。
图纸会审不可遗漏，即使施工过程中另补的新图也
应进行交底和会审。
（2）在设计交底与图纸会审之前，建设单位、监理部及施工单位和其
他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步
审查本专业的图纸，进行必要的审核和计算工作。
各专业图纸之间必须核对。
（3）设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。
进行设计交底与图纸会审的工程图纸，必须经建设单位确认。
未经确认不得交付施工。
（4）凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。
3、设计交底与图纸会审会议的组织及程序
3．1 时间设计交底与图纸会审在项目开工之前进行，开会时间由监理部决定并发通知。
参加人员应包括监理、建设、设计、施工等单位的有关人员。
3．2 会议组织按《建设工程监理规范》第5．2．2条要求，项目监理人员应参加由建设单位组织的设计技术交底会，一般情况下，设计交底与图纸会审会议由总监理工程师主持，监理部和各专业施工单位（含分包单位）分别编写会审记录，由监理部汇总和起草会议纪要，总监理工程师应对设计技术交底会议纪要进行签认，并提交建设、设计和施工单位会签。
3．3 设计交底与图纸会审工作的程序
（1）首先由设计单位介绍设计意图、结构设计特点、工艺布置与工艺要求、施工中注意事项等。
（2）各有关单位对图纸中存在的问题进行提问。
（3）设计单位对各方提出的问题进行答疑。
（4）各单位针对问题进行研究与协调，制订解决办法。
写出会审纪要，并经各方签字认可。
4、设计交底与图纸会审的重点
（1）设计单位资质情况，是否无证设计或越级设计：施工图纸是否经
过设计单位各级人员签署，是否通过施工图审查机构审查。
（2）设计图纸与说明书是否齐全、明确，坐标、标高、尺寸、管线、
道路等交叉连接是否相符：图纸内容、表达深度是否满足施工需要：
施工中所列各种标准图册是否已经具备。
（3）、施工图与设备、特殊材料的技术要求是否一致：主要材料来源
有无保证，能否代换；新技术、新材料的应用是否落实。
（4）设备说明书是否详细，与规范、规程是否一致。
（5）土建结构布置与设计是否合理，是否与工程地质条件紧密结合，
是否符合抗震设计要求。
（6）几家设计单位设计的图纸之间有无相互矛盾：各专业之间、平立
剖面之间、总图与分图之间有无矛盾：建筑图与结构图的平面尺寸及
标高是否一致，表示方法是否清楚：预埋件、预留孔洞等设置是否正确：钢筋明细表及钢筋的构造图是否表示清楚：混凝土柱、梁接头的
钢筋布置是否清楚，是否有节点图：钢构件安装的连接节点图是否齐全：各类管沟、支吊架（墩）等专业间是否协调统一：是否有综合管
线图，通风管、消防管、电缆桥架是否相碰。
（7）设计是否满足生产要求和检修需要。
（8）、施工安全、环境卫生有无保证。
（9）建筑与结构是否存在不能施工或不便施工的技术问题，或导致质量、安全及工程费用增加等问题。
（10）防火、消防设计是否满足有关规程要求。
5 、纪要与实施
（1）项目监理部应将施工图会审记录整理汇总并负责形成会议纪要。
经与会各方签字同意后，该纪要即被视为设计文件的组成部分〈施工
过程中应严格执行），发送建设单位和施工单位，抄送有关单位．并
予以存档。
（2）如有不同意见通过协商仍不能取得统一时，应报请建设单位定夺。
（3）对会审会议上决定必须进行设计修改的，由原设计单位按设计变
更管理程序提出修改设计，一般性问题经监理工程师和建设单位审定后，交施工单位执行：重大问题报建设单位及上级主管部门与设计单
位共同研究解决。
施工单位拟施工的一切工程项目设计图纸，必须经
过设计交底与图纸会审，否则不得开工．已经交底和会审的施工图以
下达会审纪要的形式作为确认。
