ObjectARX开发环境下的AutoCAD对话框设计
袁梅李亚萍张竟
（武汉大学城市建设学院，湖北 武汉 430072）
摘要：在ObjectARX开发环境下，AutoCAD支持两种格式的对话框：PDB对话框和Windows机制的对话框。从简单实例出发，本文介绍了这两种格式的对话框设计。
关键词：ObjectARX；AutoCAD；PDB；MFC；对话框
}
以上只给出了主调用函数drive_main()和回调函数print_cb()、ok_cb()的部分代码，相当于ObjectARX应用程序中的用户程序主体函数部分，Mypdb.cpp中头文件部分、函数声明部分和接口函数部分和一般的ObjectARX应用程序要求相同，不再写出。必须注意，头文件中一定要有#include“adsdlg.h”。
Microsoft基础类库(MFC)给软件开发者提供了一种便捷快速建立标准的用户界面的方法。ObjectARX开发环境也提供了一系列基于MFC的用户界面类，我们可以使用这些类设计Windows风格的对话框。使用Windows对话框的ObjectARX应用程序将使自己的界面与AutoCAD内建对话框界面完全一致，且可与其它Windows应用程序紧密集成在一起，共享Windows的各种资源，而且程序的维护也非常方便。在ObjectARX应用程序中使用MFC最明显的优点是可以充分利用MSVC（Microsoft Visual C++）开发环境提供的先进技术和工具，实现程序界面的可视化设计。Windows对话框也是Autodesk极力推荐开发者使用的对话框。
在CAD软件开发中，对话框的设计是软件开发者非常关心的问题之一。AutoCAD除了使用命令行与用户进行交互外，还可使用对话框。对话框是一种边界固定的窗口，也是一种最先进、最流行的人机交互界面。运用对话框可以方便地实现程序设计时的数据传输和信息传输，，所以在当今的几乎所有的软件都要用到对话框界面与用户交流。在CAD的二次开发中，可以采用两种方式使用对话框技术：,一种是PDB格式，即使用AutoCAD系统本身提供的可编程对话框技术,另一种是使用Windows机制的对话框设计技术。
3.2对话框的创建
利用Visual C++提供的应用程序设计向导Application Wizard可以方便、快速地创建Windows对话框。下面以图2所示对话框为例，说明其创建步骤：
1、创建ObjectARX MFC应用程序框架首先在VC++集成开发环境中建立项目文件，从“File”菜单中选择“New”，在弹出的对话框中选择“Project”选项卡，从中选择“MFC AppWizard（dll）”，在“Project name：”编辑框中输入项目名称：Mymfc，在“Location：”中输入路径，单击OK。在随后出现的对话框中选择“MFC Extension DLL（Using shared MFC DLL）”，单击“Finish”。这样就建立了一个基本的项目框架，自动生成了四个基本文件（Mymfc.cpp、Mymfc.def、StdAfx.cpp、StdAfx.h）和两个资源文件（Resource.h、Mymfc.rc）。在建立了项目文件后，还需进行项目设置，以便以后能正确地编译和链接应用程序。
width=25;
height=9;
color=graphics_background;
}
}
ok_cancel;//定义OK和CANCEL按钮
}
/*........................................... MYPDB.DCL文件结束……………......................*/
其中OK_CANCEL按钮是从AutoCAD的BASIC.DCL中自动引用来的按钮。
对话框定义文件可用任意文本编辑器进行编辑。也可在VisualC++集成开发环境中，单击File|NEW菜单，在弹出的对话框中选择“File”选项卡，选择“Text File”，不要核选“Add to project”项，输入文件名为Mypdb.dcl，存放位置可选与对话框驱动程序所在的项目文件路径相同，单击OK。
ads_get_tile(cpkt->dialog, "K1", tbuf, MAX_TILE_STR);
R1=atof(tbuf); //字符串转化为双精度浮点数
acutPrintf("\n R1=%f",R1);
.................. //获取各控件的值，送入相应的变量
ads_done_dialog(cpkt->dialog,1);//正常关闭对话框
3.1 AdUi与AcUi类库
在ObjectARX中，由Autodesk提供的与用户界面UI有关的MFC系统分为两个类库：一个称为AdUi，它是一个MFC扩展动态链接库，用于扩展某些与UI有关的MFC类。这个库是为了使用AutoCAD和其它Autodesk产品而开发的，它包含了核心功能。另一个称为AcUi，它是在AdUi架构基础上建立的，专门用于AutoCAD，提供AutoCAD专用的外观和特性。
在使用MFC建立ObjectARX应用程序时，我们可以选择动态或静态链接MFC库的方式，对于动态方式，我们可以选择常规的DLL方式或扩展的DLL方式。首选方法就是使用动态链接的MFC库，并将其做成扩展DLL，因为这是唯一可以安全使用AdUi和AcUi这两个MFC RX基本类库的方法。
要在基于MFC的应用程序中使用AdUi和AcUi，在Visual C++源文件中必须包含adui.h和acui.h文件，链接时必须与adui15.lib和acui15.lib相链接。在建立使用AdUi和AcUi的ObjectARX应用程序时，关键点有三个：一是要在Visual C++集成开发环境中生成MFC AppWizard（dll）项目类型；二是要与MFC动态链接；三是要在Application Wizard自动创建的原代码中，手工加入与AutoCAD的接口语句。
2.2驱动程序
对话框必须利用驱动程序才能发挥作用，驱动程序由主调用函数和回调函数组成。主调用函数用于装入、显示、交互以及清除对话框；回调函数一般用于对对话框中各控件的值进行提取等操作。ObjectARX提供了一系列用于操作AutoCAD PDB对话框的库函数，它们均以ads_开头。主调用函数与ObjectARX应用程序中的用户函数融为一体，在需要对话框的位置上，加入调用对话框及处理对话框结果的相关函数即可。回调函数一般单独给出，专用于操作对话框中的各控件，常常在函数名前加CALLB以示区别（CALLB实际上是一个空字符），并且它的返回值为void。一般对应于一个对话框有多个回调函数。
2、用Visual C++ App Studio创建MFC对话框选择“Insert/Resource…”菜单项向项目文件中加入对话框资源，在控件工具栏中选择适当的控件资源，插入到新建的空白对话框中，调整对话框的布局，编辑对话框及其控件的特性。
在Visual C++ 6.0中编译Mypdb.cpp，生成Mypdb.arx文件，打开AutoCAD2000加载Mypdb.arx文件，输入相应的外部命令，则弹出图1所示的对话框。在对话框中输入参数，点击“OK”按钮，在AutoCAD的命令提示行会显示刚才输入的参数值，并关闭对话框。
3基于MFC的用户界面设计
ads_start_image(hdlg,"image");
ads_slide_image(0,0,sht1-5,sht2-5,"msld"); //幻灯片名为MSLD.SLD来自ads_end_image();
ads_start_dialog(hdlg, &dlg_status);//启动对话框，让用户与对话框进行交互
以下分别介绍了以ObjectARX为开发工具、在Visual C++ 6.0集成开发环境中AutoCAD2000的这两种格式的对话框设计。
2基于AutoCAD PDB的对话框设计
PDB是可编程对话框（Programmable Dialog Box）的缩写，是从R12开始提供的一种用于与用户交互的可视化界面。开发PDB对话框的关键有两个:,一是掌握DCL语言,二是编写ObjectARX驱动程序。许多已使用DCL对话框的ADS程序，只需对编程接口稍作修改就可移植到AutoCAD2000平台上，并且ObjectARX 2000向下兼容ADS，提供了与之对应的全局函数ADSRX，因此完全可在ObjectARX2000中采用ADSRX函数进行开发。
下面给出图1所示对话框的DCL文件Mypdb.dcl：
dcl_settings:default_dcl_settings {audit_level=0;}
Mypdb: dialog {//定义名为Mypdb的对话框
label = "PDB对话框示例"; //对话框标签
:row {//定义一个行控件
:boxed_column {//定义一个带框列控件
PDB对话框由对话框定义文件和驱动程序两部分组成。对话框定义文件用于定义对话框的外观，包括对话框的风格、位置、尺寸、内部控件及控件初值等。对话框驱动程序用于管理对话框的显示、与用户的交互、关闭以及获取对话框中控件值。
2.1对话框定义文件
对话框定义文件是一种文本文件，其后缀为.dcl，它借助对话框控制语言（Dialog Control Language，简称DCL）来定义对话框的外观。DCL是Autodesk公司创建的专门用于生成对话框的命令语言。在用DCL定义对话框时，对话框中的单一部件称为“控件”，控件的布局、外观和行为借助于控件的属性而规定。对话框采用树型层次结构表示法，树的根节点为对话框本身，在DCL中称为dialog，树的叶节点可由各种控件和控件组构成，装配这些控件的过程就是定义对话框的过程，对话框是控件的有机组合。AutoCAD PDB模块提供了各种预定义的控件、控件组，以及控件的属性。事实上，编写DCL文件就是调用这些控件，并设置控件的属性。
详解ObjectARX开发环境的...
详解ObjectARX开发环境的...在⼀个做CAD⼆次开发的公司做Web开发，感觉可提升的空间很⼩。
有必要研究⼀下公司的产品开发，以利发展。
⼀、⾸先安装好vs05与cad2008安装cad的时候也没有什么特别，加载到虚拟光驱，安装过程中有个错误提⽰，不影响继续。
⼆、安装ObjectArx2008直接打开解压缩到某个⽬录即可。
⽐如C:\ObjectARX 2008然后打开C:\ObjectARX 2008\utils\ObjARXWiz⽬录，运⾏ArxWizards.msi这样在新建C++项⽬的时候会出现ObjectARX项⽬，如图三、包含⽂件⼯具->选项->项⽬和解决⽅案->VC++⽬录，如图所⽰：包含⽂件(添加图中前两个⽬录即可)库⽂件(添加图中前两个⽬录即可)四、新建ObjectARX项⽬，完成后添加MFC⽀持，如图所⽰：然后直接点finish打开acrxEntryPoint.cpp点击左上⾓的a>按钮，然后新建⼀个命令。
如图：只需要修改Internation Name与Localized Name为testcmd即可添加完成后，会在acrxEntryPoint.cpp中⾃动添加⼀句如下的代码：然后添加⼀句AfxMessageBox(_T("this is a test command."));五、加载与运⾏在项⽬中win32\debug⽬录下，把ArxProject2.arx复制到桌⾯，注意先⽣成⼀下。
打开cad08输⼊命令：ap打开加载对话框。
找到.arx⽂件即可加载。
如图：然后输⼊⾃⼰的命令testcmd就能运⾏了。
如图：公司⾼⼿如云，希望能在CAD⼆次开发⽅⾯有些发展。
转⾏也⾏，呵呵。
到此这篇关于ObjectARX开发环境的创建与开发实例Hello World(VS2005+AutoCad2008+ObjectArx2008)的⽂章就介绍到这了,更多相关ObjectARX环境的创建内容请搜索以前的⽂章或继续浏览下⾯的相关⽂章希望⼤家以后多多⽀持！。
运用ObjectARX进行AutoCAD二次开发实例
构和 代 码 ， 直接 访 问 Ａｕｏ Ａ 数 控 库 结构 、 ｔＣ Ｄ 图形 系
【 要】介绍 了运用 Ｏ ｊ ｃＡ Ｘ进行 Ａ ｔＣ Ｄ二次开发 摘 ｂ ｅ ｔＲ ｕｏＡ
ｏ Ａｕｏ ｆ ｔ ＣＡＤ Ｓ ｃ ｎ Ｄｅ ｅｏ ｍｅ ｔ ｅ ｇｎ ｅ ｎ ａ ｐ ｉａｉ ｎ ｅ ｏ ｄ ｖ ｌｐ ｎ ｉ ｎ ｉｅ ｒ ｇ ｐ ｌ ｔ ． ｎ ｉ ｃ ｏ
的实现 过程 内容 包括建立设备 图库 、 设备 数据库 ， 设备 图 对
空 间 内运 行 并 能直 接 利 用 Ａｕｏ Ａ 核 心 数 据 库 结 ｔＣ Ｄ
ｏ ｅ ａｉｇｅ ｕ ｐ ｎ ａｌ ｒ ｄ ｑ ｉ ｍｅ ｔ ｔ ｂ ｓ ． ｈ ｓ ｘ ｍｐ ｅ ｐ ｒ ｔ ｉ ｍｅ ｔ ｌ ｙ ａ ｕｐ ｎ ａ ａ ｅ Ｔ ｉ ｅ ａ ｌ ｎ ｑ ｇ ｅ ｎ ｅ ａ ｄ Ｃ ｉ ｃ ｅｔ ｇ ｈ ｏ ｇ ｄ ｆ ｉ ｇ ｒ ｇｓｅ ｈ ｒ ｃ ｓ ｆ ｎ ａ ｄｒ ｔｓ ｔ ．Ｔ ｒ ｕ ｈ ｍｏ ｉ ｎ ｅ ｉｔｒ ｉ ｔ ｅ ｐ ｏ ｅ ｓ ｏ ｅ ｎ ｉ ｙ ｎ ｓ ｔ ｇ ｔ ｉ ｌｍｅ ｔ ｄ ｒ ｃ ｌａ ｅ ｙ ａ ｐ ｉａ ｉｎ ａ ｄ ｄｒ ｃ ｅｔ ，ｉ ｍｐ ｅ ｎ ｉ ｔ ｏ ｄ ｄ ｂ ｐ ｌ ｔ ｎ ｉ ｅ ｃ ｏ ｎ ｉ ｔ ｅ
２０ ｊｃ Ａ Ｘ概 述 ｂｅｔＲ
在 Ａ ｔＣ Ｄ 提 供 的各 种 开发工 具 中 ， ＣＣ ＋ ｕｏ Ａ 以 ／＋ 开发 工具 的效率最 高 、 能最强 。 ｕｏ ＡＤ使用 一种 功 Ａ ｔＣ 特 定 ＣＣ ＋编程 环 境—０ｂ ｃ Ｘ。Ｏ ｊｃ Ｘ 包 ／＋ ｊｔ ｅ ＡＲ ｂｅｔ ＡＲ 含一 组 ＣＣ ＋类 库 ， 些库 与 Ａ ｔＣ Ｄ 在 同一地 址 ／＋ 这 ｕｏ Ａ
关于ObjectArx的建筑设计CAD平台的构建
符串然后发送到命令窗口，该条命令就会一步步执行下去。
以多重视口图块为例一ｃｒｅａｔｅｃｏｎｔｅｎｔ命令的执行过程如图２－６：图２．６－ｃｒｅａｔｅｃｏｎｔｅｎｔ命令执行过程这里，多视向图块入库的另一关键是要确定多视向图块的名称。
该多视向图块的名称实际上是用户在建立多视向图块文件时所定义的多视向图块样式名，而非含有该多视向图块的ＤＷＧ图形文件名。
目前，ＯｂｊｅｃｔＡＲＸ开发包中并没有提供支持ＡＤＴ对象的接口函数。
ＡＤＴ从２００４版开始通过ＡｃｔｉｖｅＸＡｕｔｏｍａｔｉｏｎ技术提供部分对象接口，包括与多视向图块有关的若干对象，但也并没有暴露其全都属性和方法。
最后，我们是通过ＯｂｊｅｃｔＡＲＸ调用使用ＡｃｔｉｖｅＸ的ＶＢ程序加以解决的：用、，Ｂ程序识别并返回当前图形中所有可能的多视向图块，让用户选择。
在ＡＤＴ２００６版下，还可初步确定其中的三维多视向图块以供用户优先选择，见图２－７的图块内容。
苎三竺ｉ塑壁墨堡生业兰鱼塑塑垄兰三童壁苎堡生！些！鱼塑薹查堡塑垫查堡垄图２－８图元预览图４－２图层转换器主界面图中列表框“转换自”中的源图层信息取自集团提供的ＳＧＳ公司实验楼图形文件。
选择映射后需要转换的图层映射关系见图３．３中的列表框“图层转换映射”。
双击某映射图层的颜色、线型等属性字段，可以对这些图层属性进行编辑，编辑界面如图４．３所示。
图４－３图层映射关系表图纠编辑图层属性４．１．２联机图层转换程序ＬａｙｅｒＣｏｎｔｒｏｉ４．１．２．１程序命令的设计与定制在脱机图层转换器中，我们提供了用＊．ｙｓｂ文件保存图层转换的映射关系的功能。
因此，现在所要实现的ＡｕｔｏＣＡＤ内部命令的功能主要是：根据与ＡｕｔｏＣＡＤ所打开的ＤＷＧ文件相适应的ｙｓｂ文件中所保存的源图层和目标图层的信息，对该ＤＷＧ文件进行图层的实时转换。
在程序实现中，我们采用第２章中的Ｏｂｊｅｃ伽ＬＸ开发技术，定制Ｔ－－个内部命令：●ＳＥＬＹＳＢ：让用户选择打开一个图层转换映射关系表（．ＹＳＢ）文件，以用于图层的再转换和复原。
ObjectARX环境下的结构建模系统的开发
ObjectARX环境下的结构建模系统的开发摘要本文介绍了AutoCAD提供的ObjectARX开发环境，阐述了利用ObjectARX 开发一种新的结构建模系统的思路及方法，即直接利用绘图工具进行结构信息输入。
输入的结构信息可以生成为不同的数据文件，从而大大提高工作效率。
关键词结构建模 ObjectARX 面向对象前言近年来，随着计算机技术的飞速发展，绝大多数的工程设计人员已经采用计算机来进行建筑结构的分析和设计。
在实际应用中，有众多的结构分析软件可供选择，如ANSYS、SAP2000等。
这些软件虽然都能较好地完成分析任务，但它们基本上都是按传统的编程方法实现的，其前后处理功能还有待进一步改进。
结构分析软件中的前后处理部分通常是用户耗时最多的阶段，尤其是结构建模部分更是关键，它直接影响着软件的应用效率。
因此，对结构建模这一功能模块进行专门的研究和开发，使其拥有更强的功能和更高的效率，成为了建筑结构设计及软件开发人员的重点课题。
利用纯Windows风格的AutoCAD2000提供的开发环境ObjectARX来进行结构建模系统的研制，可以充分利用面向对象编程技术的优势，最大限度地提高系统资源的利用率和软件系统的功能，而且也符合广大工程设计人员的使用习惯，有助于设计人员快速地掌握、使用新开发的结构建模系统，提高工作效率。
1 面向对象的开发环境ObjectARXAutoCAD是目前在Windows 98/2000/NT 环境下应用最广泛、使用人数最多的CAD软件，它是广大工程设计人员最为熟悉的工作平台。
AutoCAD2000除了提供一般通用的CAD 功能，如绘图、编辑等，还为用户提供了不同的开发环境，如AutoLISP、VisualLISP、ObjectARX等。
其中，ObjectARX是一种特定的C++编程环境，它是在AutoCAD R13使用的ARX的基础上发展起来的第二代面向对象的编程环境。
ObjectARX应用程序本质上是Windows DLL程序，而AutoCAD本身则是一个典型的Windows程序，因此ObjectARX 应用程序与AutoCAD、Windows之间均采用Windows的消息传递机制直接通信。

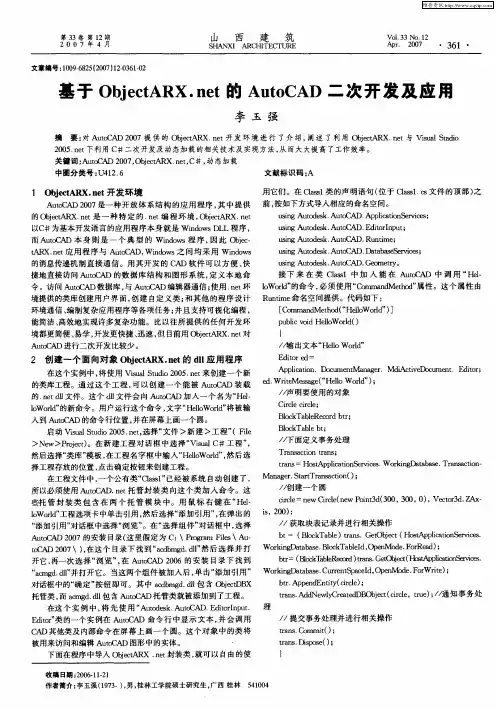

基于ObjectARX.net的AutoCAD二次开发及应用
