实验6 用双管显微镜测量表面粗糙度
表面粗糙度的测量
表面粗糙度的测量表面粗糙度的测量方法有光切法，光波干涉法及触针法（又称针描法）等，工厂常用的还有粗糙度样板直接和被测工件对照的比较法，以及利用塑性和可铸性材料将被测工件加工表面的加工痕迹复印下来，然后再测量复印的印模的印模法。
一、实验目的1.建立对表面粗糙度的感性认识；2.了解用双管显微镜测量表面粗糙度的原理及方法。
二、实验内容用双管显微镜测量表面粗糙度的Rz值。
三、测量原理及仪器说明双管显微镜又撑光切显微镜，它是利用被测表面能反射光的特性，根据“光切法原理”制成的光学仪器，其测量范围取决于选用的物镜的放大倍数，一般用于测量0.8-80微米的表面粗糙度Rz值。
仪器外型如图1所示，它由底座6，支柱5，横臂2，测微目镜13，可换物镜8及工作台7等部分组成。
仪器备有四种不同倍数（7X,14X,30X,60X）物镜组，被测表面粗糙度大小（估测）来选择相应倍数的物镜组（见表1）。
表1 双管显微镜测量参数物镜放大倍数N 总放大倍数目镜视场直径（mm）物镜与工件距离（mm）测量范围Rz（µm）换算系数E(微米/格)7X 60X 2.5 9.5 30~30 1.2514X 120X 1.3 2.5 6.3~20 0.6330X 260X 0.6 0.2 1.6~6.3 0.29460X 510X 0.3 0.04 0.8~1.6 0.147测量原理如图2所示，被测表面为P1-P2阶梯表面，当一平行光束从45度方向投射到阶梯表面时，即被折成S1和S2两段，从垂直于光束的方向上就可以在显微镜内看到S1和S2两段光带的放大像S1'S2'，同时距离h也被放大为h1'。
通过测量和计算，可求得被测表面的不平度高度h。
这种方法类似在零件表面斜切一刀，然后观察其剖面的轮廓形状，因此称为光切法。
图3为双管显微镜的光学系统图，由光源1发出的光，经聚光镜2，狭缝3，物镜4以45度方向投射到北测表面上，调整仪器使反射光束经物镜5成像在目镜分划板6上，光束被测上表面的S1点反射，在下表面S2点反射，它们各成像于分划板6的S1'和S2'，距离h1被放大为h1'，通过目镜可观察到凹凸不平的光带（图4（b））,光带边缘即工件表面上被照亮了的h1的放大轮廓像h1'，测量h1'即可求出被测表面的不平高度h2。
表面粗糙度的测量
表面粗糙度的测量表面粗糙度的测量方法有光切法，光波干涉法及触针法（又称针描法）等，工厂常用的还有粗糙度样板直接和被测工件对照的比较法，以及利用塑性和可铸性材料将被测工件加工表面的加工痕迹复印下来，然后再测量复印的印模的印模法。
一、实验目的1.建立对表面粗糙度的感性认识；2.了解用双管显微镜测量表面粗糙度的原理及方法。
二、实验内容用双管显微镜测量表面粗糙度的Rz值。
三、测量原理及仪器说明双管显微镜又撑光切显微镜，它是利用被测表面能反射光的特性，根据“光切法原理”制成的光学仪器，其测量范围取决于选用的物镜的放大倍数，一般用于测量0.8-80微米的表面粗糙度Rz值。
仪器外型如图1所示，它由底座6，支柱5，横臂2，测微目镜13，可换物镜8及工作台7等部分组成。
仪器备有四种不同倍数（7X,14X,30X,60X）物镜组，被测表面粗糙度大小（估测）来选择相应倍数的物镜组（见表1）。
表1 双管显微镜测量参数测量原理如图2所示，被测表面为P1-P2阶梯表面，当一平行光束从45度方向投射到阶梯表面时，即被折成S1和S2两段，从垂直于光束的方向上就可以在显微镜内看到S1和S2两段光带的放大像S1'S2'，同时距离h也被放大为h1'。
通过测量和计算，可求得被测表面的不平度高度h。
这种方法类似在零件表面斜切一刀，然后观察其剖面的轮廓形状，因此称为光切法。
图3为双管显微镜的光学系统图，由光源1发出的光，经聚光镜2，狭缝3，物镜4以45度方向投射到北测表面上，调整仪器使反射光束经物镜5成像在目镜分划板6上，光束被测上表面的S1点反射，在下表面S2点反射，它们各成像于分划板6的S1'和S2'，距离h1被放大为h1'，通过目镜可观察到凹凸不平的光带（图4（b））,光带边缘即工件表面上被照亮了的h1的放大轮廓像h1'，测量h1'即可求出被测表面的不平高度h2。
h=h1cos45=(h1/N)cos45式中N——物镜的放大倍数影象高度h1'是利用目镜测微器来测量的，测微目镜头结构见图4（a）由于测微器中的十字刻线与测微器读数方向成45，所以当用十字线只能感的任一直线与影像蜂，谷相切来测量波高度时，波高h1=h1cos45h1”为刻度线移过的实际距离，即测微器量词读数差（见图4（b）），所以被测表面的不平高度为：h=h1cos45cos45/N=1/2N·h1式中，E为刻度套筒的分度值，或称为换算系数，它与投射角，目镜测微器的结构和物镜放大倍数有关，可在表1中查取。
表面粗糙度怎么测量 测量表面粗糙度的方法 详解
表面粗糙度怎么测量测量表面粗糙度的方法详解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#表面粗糙度怎么测量_ 测量表面粗糙度的方法内容来源网络，由深圳机械展收集整理！表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,；将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为标准，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。
此方法不能测出粗糙度参数值2.光切显微镜测量法，Rz：～100；光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。
从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。
也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。
必要时可将粗糙度轮廓图像拍照下来评定。
光切显微镜适用于计量室3.样块比较法,直接目测：；用放大镜：～；以表面粗糙度比较样块工作面上的粗糙度为标准，用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行，适合在生产现场使用4.电动轮廓仪比较法，Ra：～；Rz：～25；电动轮廓仪系触针式仪器。
测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。
这是Ra值测量常用的方法。
或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz 值。
此类仪器适用在计量室。
但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法，Rz：.032～；涉显微镜是利用光波干涉原理，以光波波长为基准来测量表面粗糙度的。
被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹，通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度，即可计算出表面粗糙度的Ra值。
表面粗糙度检测方法
①图样或技术文件中规定测量方向时，按规定方向进行测量；
②当图样或技术文件中没有指定方向时，则应在能给出粗糙度参数最大值的方向测量，该方向垂直于被测表面的加工纹理方向；
③对无明显加工纹理的表面，测量方向可以是任意的，一般可选择几个方向进行测量，取其最大值为粗糙度参数的数值
检测表面粗糙度的常用方法
序号
检验方法
适用参数及
范围（μm）
说明
1
样块
比较法
直接目测：
Ra>2.5；
用放大镜：
Ra>
0.32～0.5；
以表面粗糙度比较样块工作面上的粗糙度为标准， 用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定；
用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；
样块比较法简单易行，适合在生产现场使用
电动轮廓仪系触针式仪器。测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。这是Ra值测量最常用的方法。或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz值。此类仪器适用在计量室。但便携式电动轮廓仪可在生产现场使用
4
光切
显微镜
测量法
Rz：
0.8～100
光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。必要时可将粗糙度轮廓图像拍照下来评定。光切显微镜适用于计量室
5
干涉
显微镜
测量法
Rz：
0.032～0.8
①对不均匀表面，在最有可能出现粗糙度参数极限值的部位上进行测量；

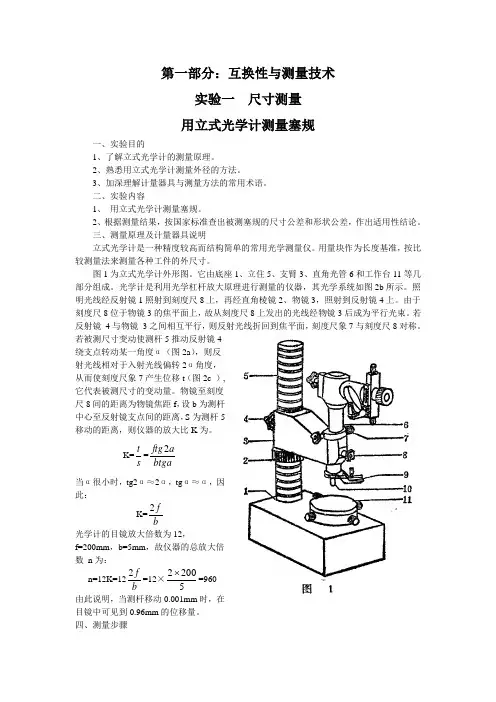

技术基础综合实验II指导书_内容
第一部分：互换性与测量技术实验一 尺寸测量 用立式光学计测量塞规一、实验目的1、了解立式光学计的测量原理。
2、熟悉用立式光学计测量外径的方法。
3、加深理解计量器具与测量方法的常用术语。
二、实验内容1、 用立式光学计测量塞规。
2、根据测量结果，按国家标准查出被测塞规的尺寸公差和形状公差，作出适用性结论。
三、测量原理及计量器具说明立式光学计是一种精度较高而结构简单的常用光学测量仪。
用量块作为长度基准，按比较测量法来测量各种工件的外尺寸。
图1为立式光学计外形图。
它由底座1、立住5、支臂3、直角光管6和工作台11等几 部分组成。
光学计是利用光学杠杆放大原理进行测量的仪器，其光学系统如图2b 所示。
照明光线经反射镜1照射到刻度尺8上，再经直角棱镜2、物镜3，照射到反射镜4上。
由于刻度尺8位于物镜3的焦平面上，故从刻度尺8上发出的光线经物镜3后成为平行光束。
若反射镜 4与物镜 3之间相互平行，则反射光线折回到焦平面，刻度尺象7与刻度尺8对称。
若被测尺寸变动使测杆5推动反射镜4绕支点转动某一角度α（图2a ），则反射光线相对于入射光线偏转2α角度，从而使刻度尺象7产生位移t （图2c ）,它代表被测尺寸的变动量。
物镜至刻度尺8间的距离为物镜焦距f ，设b 为测杆中心至反射镜支点间的距离，S 为测杆5移动的距离，则仪器的放大比K 为。
K=s t =btgaa ftg 2 当α很小时，tg2α≈2α，tg α≈α，因此：K=bf 2 光学计的目镜放大倍数为12，f=200mm ，b=5mm ，故仪器的总放大倍数 n 为： n=12K=12b f 2=12×52002 =960 由此说明，当测杆移动0.001mm 时，在目镜中可见到0.96mm 的位移量。
四、测量步骤1、测头的选择：测头有球形、平面形和刀口形三种，根据被测零件表面的几何形状来选择，使测头与被测表面尽量满足点接触。
所以，测量平面或圆柱面工件时，选用球形测头。

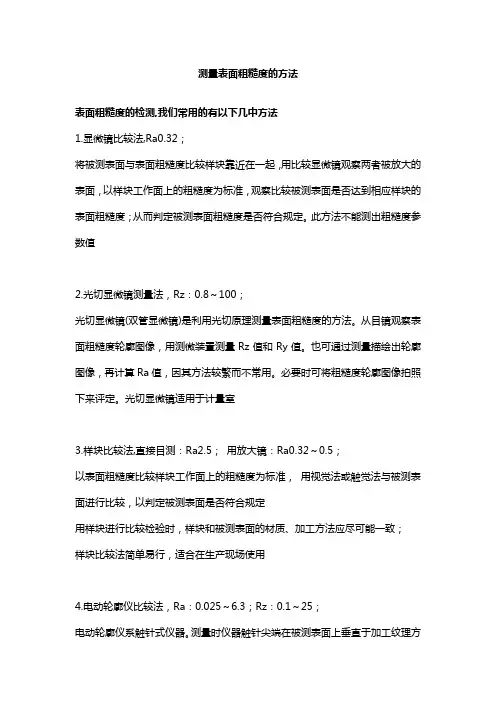

公差配合与测量技术 测量表面粗糙度的方法
测量表面粗糙度的方法表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,Ra0.32；将被测表面与表面粗糙度比较样块靠近在一起，用比较显微镜观察两者被放大的表面，以样块工作面上的粗糙度为标准，观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定。
此方法不能测出粗糙度参数值2.光切显微镜测量法，Rz：0.8～100；光切显微镜(双管显微镜)是利用光切原理测量表面粗糙度的方法。
从目镜观察表面粗糙度轮廓图像，用测微装置测量Rz值和Ry值。
也可通过测量描绘出轮廓图像，再计算Ra值，因其方法较繁而不常用。
必要时可将粗糙度轮廓图像拍照下来评定。
光切显微镜适用于计量室3.样块比较法,直接目测：Ra2.5；用放大镜：Ra0.32～0.5；以表面粗糙度比较样块工作面上的粗糙度为标准，用视觉法或触觉法与被测表面进行比较，以判定被测表面是否符合规定用样块进行比较检验时，样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行，适合在生产现场使用4.电动轮廓仪比较法，Ra：0.025～6.3；Rz：0.1～25；电动轮廓仪系触针式仪器。
测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上，做水平移动测量，从指示仪表直接得出一个测量行程Ra值。
这是Ra值测量常用的方法。
或者用仪器的记录装置，描绘粗糙度轮廓曲线的放大图，再计算Ra或Rz值。
此类仪器适用在计量室。
但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法，Rz：.032～0.8；涉显微镜是利用光波干涉原理，以光波波长为基准来测量表面粗糙度的。
被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹，通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度，即可计算出表面粗糙度的Ra值。
必要时还可将干涉条纹的峰谷拍照下来评定。
干涉法适用于精密加工的表面粗糙度测量。
适合在计量室使用而在现场工作中,我们用的多的是:样块比较法和电动轮廓检测法,样块比较法要求对粗糙度的敏感要求比较高,有些老师傅还是可以做到的,毕竟是凭经验和感觉去比较的,而电动轮廓检测法是靠仪器测量,这样测量出来的准确度就大大提高了,所以说,我们建议用电动轮廓检测法.用什么方法去检测1．比较法：将被测表面和表面粗糙度样板直接进行比较，多用于车间，评定表面粗糙度值较大的工件。
表面粗糙度检测方法
检验方
法
适用参数及
范圉(pm)
说明
1
样块
比较法
直接目测：
Ra>2.5:用放大镜：
Ra>
0.32-0.5：
以表面粗糙度比较样块工作面上的粗槌度为标准.用视觉法 或触觉法与被测表面进行比较.以判定被测表而是否符合规定： 用样块进行比较检验时.样块和被测表面的材质、加工方法应 尽可能一致：
样块比较法简収易行.适合在生产现场使用
表面粗糙度的检测程序
序号
测虽方法
检验程序说明
1
目测检查
十工件表而粗糙度比规定的粗糙度明显的好或不好，不需用更精确 的方法检验。匸件表而存在若明戢影响表面功能的表而缺陷，选择目测法 检验判定
2
比较检查
若用目测检查不能做出判定，可采用视觉或显微镜将被测表面与粗槌 度比较样块比校判定
3
仪器检查
若用粗糙度比较样块比较法不能做出判定.应采用仪器测厨：
2
显微镜
比较法
Ra <0.32
将被测表面与表而粗糙度比佼样块宝近在一起，用比较显微镜 观察两者被放大的表面・以样块工作倆上的粗糙度为标准，观察比 较被测表面是否达到相应样块的表面粗糙度：从而判定被测表面粗 糙度是否符合规定。此方法不能测出粗糙度参数值
3
电动
轮廓仪
比较法
Ra：
0.025-6.3
Rz：
0.1-25
测虽方向：
①图样或技术文件中规定测虽方向时.按规定方向进行测址：
2出图样或技术文件中没有描定方向时，则应：
3对无明显加工纹理的表面，测量方向可以是任意的.一般可选择几个
方向进行测址.取其最大值为粗糙度参数的数值
表面粗糙度测量
表示所有表面具有相同的表面粗糙度 要求
2、表面粗糙度的标注
a 1、a2——粗糙度参数代号及数值（μm）；
b——加工要求、镀涂、表面处理或其它说明等；
代 号
意 义
代 号
意 义
用任何方法获得的表面粗糙度，Ra的上限值为6.3μm
用任何方法获得的表面粗糙度，Ra的最大值为6.3μm
3、一般规定
表5-2 轮廓算术平均偏差Ra （μm）
系列值
补充系列
系列值
补充系列
系列值
补充 系列
系列值
补充系列
0.012 0.025 0.050 0.100
0.008 0.010 0.016 0.020 0.032 0.040 0.063 0.080
0.20 0.40 0.80
同一零件，配合表面、工作表面的数值小于非配合表面、非工作表面的数值。
2. 摩擦表面、承受重载荷和交变载荷表面的粗糙度数值应选小值。
3. 配合精度要求高的结合面、尺寸公差和形位公差精度要求高的 表面，粗糙度选小值。
4. 同一公差等级的零件，小尺寸比大尺寸，轴比孔的粗糙度值要 小。
5. 要求耐腐蚀的表面，粗糙度值应选小值。
2）掌握用双管显微镜测量 值的方法
1) 根据表面粗糙度要求，按下表选择合适的物镜，装在观察 光管的下端
2)接通电源
擦净工件，使被测表面的切削痕迹方向和光带垂直。若测量轴 类零件的表面时，应放在V型铁上
细调节
旋转刻度套筒，使目镜中十字线的一根与光带轮廓一边的峰（谷）相切，从测微器中读出该峰（谷）的数值
07
基准线
08
算术平均法常用目测确定中线，是一种近视的图解，
09
表面粗糙度怎么测量 测量表面粗糙度的方法
表面粗糙度怎么测量_ 测量表面粗糙度的方法内容来源网络,由深圳机械展收集整理表面粗糙度的检测,我们常用的有以下几中方法1.显微镜比较法,；将被测表面与表面粗糙度比较样块靠近在一起,用比较显微镜观察两者被放大的表面,以样块工作面上的粗糙度为标准,观察比较被测表面是否达到相应样块的表面粗糙度；从而判定被测表面粗糙度是否符合规定;此方法不能测出粗糙度参数值2.光切显微镜测量法,Rz：～100；光切显微镜双管显微镜是利用光切原理测量表面粗糙度的方法;从目镜观察表面粗糙度轮廓图像,用测微装置测量Rz值和Ry值;也可通过测量描绘出轮廓图像,再计算Ra值,因其方法较繁而不常用;必要时可将粗糙度轮廓图像拍照下来评定;光切显微镜适用于计量室3.样块比较法,直接目测：；用放大镜：～；以表面粗糙度比较样块工作面上的粗糙度为标准, 用视觉法或触觉法与被测表面进行比较,以判定被测表面是否符合规定用样块进行比较检验时,样块和被测表面的材质、加工方法应尽可能一致；样块比较法简单易行,适合在生产现场使用4.电动轮廓仪比较法,Ra：～；Rz：～25；电动轮廓仪系触针式仪器;测量时仪器触针尖端在被测表面上垂直于加工纹理方向的截面上,做水平移动测量,从指示仪表直接得出一个测量行程Ra值;这是Ra值测量常用的方法;或者用仪器的记录装置,描绘粗糙度轮廓曲线的放大图,再计算Ra或Rz值;此类仪器适用在计量室;但便携式电动轮廓仪可在生产现场使用5干涉显微镜测量法,Rz：.032～；涉显微镜是利用光波干涉原理,以光波波长为基准来测量表面粗糙度的;被测表面有一定的粗糙度就呈现出凸凹不平的峰谷状干涉条纹,通过目镜观察、利用测微装置测量这些干涉条纹的数目和峰谷的弯曲程度,即可计算出表面粗糙度的Ra值;必要时还可将干涉条纹的峰谷拍照下来评定;干涉法适用于精密加工的表面粗糙度测量;适合在计量室使用而在现场工作中,我们用的多的是:样块比较法和电动轮廓检测法,样块比较法要求对粗糙度的敏感要求比较高,有些老师傅还是可以做到的,毕竟是凭经验和感觉去比较的,而电动轮廓检测法是靠仪器测量,这样测量出来的准确度就大大提高了,所以说,我们建议用电动轮廓检测法.用什么方法去检测1．比较法：将被测表面和表面粗糙度样板直接进行比较,多用于车间,评定表面粗糙度值较大的工件;2．光切法：是应用光切原理来测量表面粗糙度的一种测量方法;常用仪器——光切显微镜,双管显微镜; 该仪器适用于车.铣.刨等加工方法获得的金属平面;或外圆表面;主要测量Rz值,测量范围为~60μm;3、干涉法：是利用光波干涉原理测量表面粗糙度的一种测量方法;常用仪器是干涉显微镜;主要用于测量Rz值;测量范围为~μm;一般用于测量表面粗糙度要求高的表面;4、针描法：是一种接触式测量表面粗糙度的方法,常用的仪器是电动轮廓仪,该仪器可直接显示Ra值,适宜于测量Ra值~μm;5、印摸法：在实际测量中,常会遇到深孔,盲孔;凹槽,内螺纹等既不能使用仪器直接测量,也不能使用样板比较的表面;这是常用印摸法;印摸法是利用一些无流动性和弹性的塑性材料如石蜡等贴合在被测表面上;将被测表面的轮廓复制成模;然后测量印模,从而来评定被测表面的粗糙度;内容来源网络,由深圳机械展收集整理更多相关内容,就在深圳机械展。
《互换性与技术测量》实验指导书(3个动手实验)解析
实验一用双管显微镜测量表面粗糙度一、实验目的1. 熟悉表面粗糙度的主要评定参数；2. 掌握表面粗糙的常用测量方法。
二、测量原理及仪器说明双管显微镜是根据“光切法原理”制成的光学仪器，一般用它测量表面不平度高度R z。
其测量范围取决于选用的物镜放大倍数。
通常适合于测量R z=0.8～80μm的表面粗糙度（有时也可用来测量零件刻线的槽深等）。
仪器的主要性能如表1所列。
仪器外形及各部分功能见图1及其说明。
利用光切法测量表面粗糙度的原理如图2所示。
表1物镜放大倍数N7×14×30×60×视场直径（mm） 2.5 1.3 0.6 0.3测量范围R z（µm）80～10 20～3.2 6.3～1.6 3.2～0.8目镜套筒分度值（µm） 1.26 0.63 0.294 0.145光线经狭缝形成一条扁平的带状光束，以45°的角度投射到被测表面上，有如一平面以45°方向与被测表面相切一样[图2（b）]。
由于被测表面并非理想平面，因此截面与被测表面的交线应出现凹凸不平的轮廓线。
在另－45°方向观察，就可以见到该轮廓线的影像，此凹凸不平即反映被测表面的不平度，其不平度见图2（a）所示。
'cos 45h h N或者 'cos 45h hN式中'h －为45°方向上的影像高度。
影像高度'h 是用目镜测微器来测量的，由于测微器的十字刻线与测微器读数方向成45，所以，当用十字线中的任一直线与影像峰、谷相切来测量波高时，波高'''cos 45h h ,''h 为刻线移过的实际距离，即测微器两次读数差，如图2（c ），所以被测表面凹凸不平的高度为''cos 45cos1''2h hh N N测微器刻度套筒每转一格，十字线在目镜视场内沿移动方向移动的距离为0.0175mm 或17.5μm 。
