电子心电仪工作原理详解
电子心电机工作原理
电子心电机工作原理电子心电监护仪工作原理电子心电监护仪是一项用于监测并记录人体心脏电活动信号的医疗设备。
它通过一系列的传感器和电路来采集、放大和转换心电信号，以便医生进行心电图的诊断和分析。
本文将详细介绍电子心电监护仪的工作原理。
一、心电信号的采集心电信号是指由心脏构成的传导系统在工作过程中产生的电信号。
电子心电监护仪通过电极将心脏的电信号采集到设备中。
一般来说，心电监护仪需要至少使用三个电极，分别被放置在胸部、手臂和左腿上。
这些电极接触到人体表面后，能够感知到心脏电信号的微弱变化。
二、心电信号的放大和滤波采集到的心电信号非常微弱，需要经过放大和滤波才能被准确地记录和分析。
电子心电监护仪内置了一系列的放大器和滤波器，用于增强信号的强度并去除掉可能干扰诊断的噪音。
放大器会将采集到的心电信号放大到适当的幅度，以确保信号能够被后续的处理电路准确地分析。
滤波器则用于去除高频的噪音信号，同时保留心脏产生的低频信号。
通过放大和滤波，心电监护仪能够得到更清晰、更稳定的心电信号。
三、心电信号的转换和显示经过放大和滤波处理后的心电信号需要通过转换器转换成数字信号，以便能够被计算机或其他数字设备进行处理和显示。
转换器通常是一种称为模数转换器（ADC）的电路，它将模拟信号转换成数字信号。
一旦被转换成数字信号，心电信号就可以被电子心电监护仪的显示器展示出来。
通常情况下，心电图以波形的形式呈现，医生可以通过观察波形的形态和特征来判断心脏的健康状况。
心电图的显示可以帮助医生快速准确地进行心脏疾病的诊断。
四、心律分析和报警除了显示心电图外，电子心电监护仪还能对心律进行分析，并根据事先设定的阈值进行报警。
心电监护仪通常会内置一套算法，用于识别出异常的心律情况，比如心跳过快、心跳过缓、心跳不规则等。
当心律异常超过设定的阈值时，电子心电监护仪会通过声音报警、闪烁指示灯或其他方式来提醒医护人员。
这样，医生可以及时采取措施来处理心脏问题，保障患者的安全。
心脏电生理刺激仪电路原理
心脏电生理刺激仪电路原理心脏电生理刺激仪是一种用于治疗心脏疾病的医疗设备，它通过向心脏施加电刺激来调节心脏的电活动，以恢复正常的心律和功能。
心脏电生理刺激仪的关键部分是其电路，它负责产生和传输电刺激信号。
心脏电生理刺激仪的电路由多个部分组成，包括信号发生器、放大器、滤波器和输出阶段等。
首先，信号发生器产生一个特定频率和振幅的电刺激信号。
这个信号通常由一个晶体振荡器产生，其频率可以通过调节电路中的电阻和电容来控制。
然后，该电刺激信号被放大器放大，以确保其具有足够的能量来刺激心脏。
放大器通常采用运算放大器来实现，通过调整放大倍数来控制输出信号的振幅。
接下来，滤波器被用来去除信号中的杂散干扰。
心脏电生理刺激仪电路中的滤波器通常采用带通滤波器，它可以选择性地通过特定频率范围内的信号，并抑制其他频率范围的信号。
这样可以确保只有心脏电活动产生的信号被传输到输出阶段，从而避免其他干扰信号对治疗效果的影响。
输出阶段将经过放大和滤波处理的电刺激信号传输到心脏。
输出阶段通常由一个继电器控制，它根据设定的参数来决定何时将电刺激信号传输到心脏。
继电器是一个电磁开关，它可以打开或关闭电路，从而控制电刺激信号的传输。
此外，输出阶段还包括一个保护电路，用于监测和保护设备和患者免受过电流或过压的损害。
心脏电生理刺激仪电路的原理是基于心脏电生理学的知识，即心脏细胞在电刺激下会产生动作电位，从而引发心脏收缩。
电刺激仪的电路通过模拟和控制心脏的电活动，使其恢复正常的心律和功能。
通过调节电路中的参数，如频率和振幅，可以实现对心脏的精确刺激和治疗效果的控制。
总结起来，心脏电生理刺激仪的电路原理是通过信号发生器产生特定频率和振幅的电刺激信号，经过放大器放大，然后通过滤波器去除杂散干扰，最后通过输出阶段将电刺激信号传输到心脏。
这一原理基于心脏电生理学的知识，可以有效地治疗心脏疾病，并恢复心脏的正常功能和心律。
心脏电生理刺激仪的电路设计和优化对于提高治疗效果和减少副作用具有重要意义。
心电监护仪
心电监护仪心电监护仪是一种医疗设备，用于检测和记录人体心脏电活动。
它可以通过电极和导线将心电信号转化为可见的波形图，从而帮助医生判断患者的心脏健康情况。
心电监护仪通常由三部分组成：主机、电极和导线。
主机是设备的控制中心，负责接收和处理电极传输的信号，并将其显示为心电图形。
电极是贴在患者体表上的金属片，用于捕捉心电信号。
导线则用来连接电极和主机，将信号传输到主机进行处理。
心电监护仪的工作原理是基于心脏的电生理学原理。
心脏中的心肌细胞会发出电信号，这些信号会引起心脏的收缩和舒张，从而维持正常的心律。
心电监护仪的电极会感知这些电信号，并将其转化为波形图。
医生可以通过观察心电图的形态和变化，诊断患者是否存在心脏疾病，如心律失常、心绞痛等。
心电监护仪在临床上有着广泛的应用。
它可以用于监测患者的心脏状况，在临床诊断、治疗和监护中起到重要的作用。
例如，在急诊科、重症监护室和手术室中，医生可以实时地观察心电图的变化，以判断患者的病情并及时采取救治措施。
在心脏康复和健康管理领域，心电监护仪也可以被患者佩戴，用于长期监测心脏健康状况，及时发现并预防心脏疾病的发生。
现代的心电监护仪通常具备多种功能和特点。
一方面，它们可以记录和存储大量的心电数据，从而帮助医生对患者进行追踪和分析。
另一方面，一些心电监护仪还可以与互联网或移动设备连接，实现远程监护和数据共享。
这使得医生可以在任何地点随时查看患者的心电图数据，便于远程会诊和医疗指导。
心电监护仪的发展和应用对提升心脏疾病的诊断和治疗水平起到了重要的推动作用。
它不仅能够及时发现心脏异常，还可以帮助医生对心脏病变的程度和类型进行评估。
但是，在使用心电监护仪时，也需要注意一些问题和风险。
例如，电极的贴附位置和方式需要正确，以避免信号的干扰和失真；同时，患者在测试过程中需保持身体的稳定，避免干扰测试结果。
总之，心电监护仪作为一种重要的医疗设备，在心脏疾病的诊断、治疗和监护中起到了不可或缺的作用。
心电图机的工作原理
心电图机的工作原理The document was prepared on January 2, 2021心电图机的工作原理二、工作原理一心电图心电图是从体表记录的心脏电位随时间而变化的曲线.它可以反映出心脏兴奋的产生、传导和恢复过程中的生物电位变化.在心电图记录纸上,横轴代表时间.当标准走纸速度为25mm/s时,每1mm代表；纵轴代表波形幅度,当标准灵敏度为10mm/mV时,每1mm代表.1、心电图的典型波形心电图典型波形如图1-1-1所示.以下所述的心电图各波形的参数值,是在心电图机处于标准记录条件下,即：走纸速度为25mm/s、灵敏度为10mm/mV时记录得出的值.P波：由心房的激动所产生.前一半主要由右心房所产生,后一半主要由左心房所产生.正常P波的宽度不超过,最高幅度不超过2.5mm.QRS波群：反映左、右心室的电激动过程,称QRS波群的宽度为QRS时限,代表全部心室肌激动过程所需要的时间.正常人最高不超过. T波：代表心室激动后复原时所产生的电位.在R波为主的心电图上,T波不应低于R波1/10.U波：位于T波之后,可能是反映心肌激动后电位与时间的变化.人们对它的认识仍在探讨之中.2、心电图的典型间期和典型段P-R间期：是从P波起点到QRS波群起点的相隔时间.它代表从心房激动开始到心室开始激动的时间.这一期间随着年龄的增长而有加长的趋势.QRS间期：从Q波开始至S波终了的时间间隔.它代表两侧心室肌包括心室间隔肌的电激动过程.S-T段：从QRS波群的终点到T波起点的一段.正常人的S-T段是接近基线的,与基线间的距离一般不超过0.05mm.P-R段：从P波后半部分起始端至QRS波群起点.同样,正常人的这一段也是接近基线的.Q-T间期：从QRS波群开始到T波终结相隔的时间.它代表心室肌除极和复极的全过程.正常情况下,Q-T间期的时间不大于.3、正常人的心电图典型值P波：；Q波：；R波：～；S波：；T波：～；P-R间期：～；QRS间期：～；S-T段：～；P-R段：～.二电极与导联1、电极电极是来摄取人体内各种生物电现象的金属导体,也称作导引电极.它的阻抗,极化特性、稳定性等对测量的精确度影响很大.作心电图时选用的电极是表皮电极.表皮电极的种类很多,有金属平板电极,吸附电极,圆盘电极,悬浮电极,软电极和干电极.按其材料又分为有铜合金镀银电极,镍银合金电极、锌银铜合金电极,不锈钢电极和银-氯化银电极等.1金属平板电极金属平板电极是测量心电图时常用的一种肢体电极,它是一块镍银合金或铜质镀银制成的凹形金属板,这种电极虽然比较简单,但其抗腐蚀性能、抗干扰和抗噪声能力较差,在微电流通过时容易产生极化,而且电位不稳定和电位随时间漂移严重,信号失真也较大缺点.日前已较少使用. 用于四肢的肢电极形状呈长方形,长度ab为4cm、宽度cd为3cm,它的一边有管形插口,用来插入导联线插头,如图1-1-2所示.常用的肢体平板电极的形状如图1-1-3所示.平板部分长度为3．2cm,宽度为2．8cm,平板两边做成一边高、一边低的凹槽,其槽宽度正好为电极夹子的宽度,在高的一边的上端有一管形插口,用来插入导联线插头.它是由银粉和氯化银压制而成的.肢体电极的固定方法,通常采用的是橡皮扣带、尼龙丝扣带和电极夹子三种,如图1-1-4. 2吸附电极吸附电极是用镀银金属或镍银合制而成,呈圆筒形,其背部有一个通气孔,与橡皮吸球相通,它是测量心电时作为胸部电极的一种常用电极,如图1-1-5所示. 该电极不用扣带而靠吸力将电极吸附在皮肤上,易于从胸廓上一个部位换到另一部位.使用时挤压橡皮球,排出球内空气,将电极放在所需部位,然后放松橡皮球,由于球内减压,使电极吸附在皮肤上.但这种电极,由于只有圆筒底部的面积与皮肤接触即接触面积小,从而使得它的阻抗和对皮肤的压力很大即刺激大,因此,不适用于输入阻抗低的放大器和不宜作长时间监护之用.3圆盘电极圆盘电极多数采用银质材料,其背面有一根导线,如图1-1-6所示.有的电极为了减轻基线漂移及移位伪差在其凹面处镀上一层氯化银.值得注意的是,该电极在使用一段时间后必须重新镀上氯化银.4悬浮电极悬浮电极分为永久性和一次性使用的二种.其中永久性悬浮电极又叫作帽式电极,其结构是把镀氯化银或烧结的Ag-AgCl电极安装在凹槽内,它与皮肤表面有一空隙.如图1-1-7所示, 使用时,应在凹槽内涂满导电膏,用中空的双面胶布把电极贴在皮肤上.由于导电膏的性质柔软,它粘附着皮肤,也粘附着电极,当肌肉运动时,电极导电膏和皮肤接触处不易发生变化,起到接触稳定的作用. 一次性悬浮电极也叫作钮扣式电极,其结构是将氯化银电极固定在泡沫垫上,底部也吸附着一个涂有导电膏的泡沫塑料圆盘,如图1-1-8b 所示.使用前,圆盘周围粘有一层保护纸,封装在金属箔制成的箱袋内,用时取出,剥去保护纸,即可使用,如图1-1-8a、b所示.由于泡沫塑料与人体皮肤贴附紧密,一般不会引起纸,即可使用,如图1-1-8a、b所示.由于泡沫塑料与人体皮肤贴附紧密,一般不会引起接触不良而产生干扰.但这种电极只能使用一次.5软电极为了克服由于各种硬质电极与皮肤贴附不紧密而当人体有所活动时,电极与体表之问的接触可能会改变原来的状态而引起意外的移位伪差,而生产出了软电极.一种常见的软电极是贴在胶布上的银丝网电极,如图1-1-9a.使用时,只需把银丝网涂上导电膏后贴在所需的人体部位即可.另一种软电极是在13μm厚的,聚脂薄膜Mylar上镀一层1μm厚的氯化银膜而制成的.整个电极的厚度仅为15μm,质地十分柔软,如图1-1-9b所示.它适用于检测、监护早产儿心脏变化功能.6干电极干电极是利用固态技术,将放大器与电极组装在一起所示.使用时不必涂上导电膏而波形又不失真,但必须要一个输入阻抗很高Zsr>109Ω的前置放大器相匹配.除上述六种电极外,还有体内电极和胎儿电极等等.为了准确、方便地记录心电信号,要求心电电极用传感器用必须具有以下功能：①响应时间快,易于达到平衡.②阻抗低,信号衰减小,制造电极材料的电阻率低.③电位小而稳定,重现性好,漂移小,不易对生物电信号产生干扰,没有噪声和非线性,④交换电流密度大,极化电压值小.⑤机械性能良好,不易擦伤和磨损,使用寿命长,见光时不易分解老化,光电效应小.⑥电极和电解液对人体无害.根据以上要求,目前国内外供临床广泛使用的电极为银-氯化银电极.它是用银粉和氯化银粉压制而成的,是一种较为理想的体表心电信号检测电极.使用时,电极片和皮肤之间充满导电膏或盐水棉花,形成一薄层电解质来传递心电信号,从而有效地保证了由于电极片与皮肤直接接触良好,也有利用极化电压的减小.2、导联将两个电极置于人体表面上不同的两点,通过导线与心电图机相连,就可以描出一种心电图波形.描记心电图时的电极安放位置及导线与放大器的联接方式称为心电图导联.对单导心电图机来说,心电图是通过多个导联而得出的体表电位差的不同时间的记录.临床诊断上,为便于统一和比较,对常用的导联做出了严格的规定.现在广泛应用的是标准十二导联,分别记为I、Ⅱ、Ⅲ、aVR、aVL、aVF、V1～V6.I、Ⅱ、Ⅲ为双极导联,aVR、aVL、aVF为单极肢体加压导联,V1～V6为单极胸导联.获取两个测试点的电位差时,用双极导联；获取某一点相对于参考点的电位时,用单极导联.1标准双极导联I、Ⅱ、Ⅲ为标准双极肢体导联,简称标准导联.它是以两肢体间的电位差为所获取的体表心电.其导联组合方式如图1-1-10所示.电极安放位置以及与放大器的连接为：I导联：左上肢L接放大器正输入端,右上肢R接放大器负输人端；Ⅱ导联：左下肢F接放大器正输入端,右上肢R接放大器负输入端；Ⅲ导联：左下肢F接放大器正输入端,左上肢L接放大器负输人端.使用标准导联时,右下肢RF应直接接浮.有些机型接右脚电极驱动器的输出端,间接接地.当输入到放大器正输入端的电位比输入到负输入端的电位高时,得到的波形向上；反之,波形向下.2单极胸导联和单极肢体导联探测心脏某一局部区域电位变化时,用一个电极安放在靠近心脏的胸壁上称为探查电极,另一个电极放置在远离心脏的肢体上称为参考电极,探查电极所在部位电位的变化即为心脏局部电位的变化.使参考电极在测量中始终保持为零电位,称这种导联为单极性导联.威尔逊最早将单极性导联的方法引入到了心电检测技术.在实验中发现,当人的皮肤涂上导电膏后,右上肢、左上肢和左下肢之间的平均电阻分别为Ω、2kΩ、Ω.如果将这三个肢体连成一点作为参考电极点,在心脏电活动过程中,这一点的电位并不正好为零.单极性导联法就是设置一个星形电阻网络,即在三个肢体电极左手、右手、左脚上各接入一个等值电阻称为平衡电阻,使三个肢端与心脏间的电阻数值互相接近,三个电阻的另一端接在一起,获得一个接近零值的电极电位端.称它为威尔逊中心点,如图1-1-11所示.这样在每一个心动周期的每一瞬间,中心点的电位都为零.将放大器的负输入端接到中心点,正输入端分别接到胸部某些特定点,这样获得的心电图就叫做单极胸导联心电图,如图1-1-12所示.单极性胸导联一般有六个,分别叫做V1～V6.如果放大器的负输入端接中心点,正输入端分别接左上肢L1右上肢R1左下肢LL或记为F,便构成单极性肢体导联的三种方式,记为VR、VL、VF. 用上述方法获取的单极性胸导联心电信号是真实的,但所获取的单极性肢体导联的心电信号由于电阻R的存在而减弱了,为了便于检测,对威尔逊电阻网络进行了改进,当记录某一肢体的单极导联心电波形时,将该肢体与中心点之间所接的平衡电阻断开,改进成增加电压幅度的导联形式,称为单极肢体加压导联,简称加压导联,分别记作aVR、aVL、aVF.连接方式如图1-1-13所示.单极肢体加压导联记录出来的心电图波幅比单极肢体导联增大50%,并不影响波形.3双极胸导联除了标准十二导联之外,还有一种双极胸导联.双极胸导联心电图是测定人体胸部特定部位与三个肢体之间的心电电位差,即探查电极放置于胸部六个特定点,参考电极分别接到三个肢体上.以CR、CL、CF表示.CR为胸部与右手之间的心电电位差,CL为胸部与左手之间的心电电位差,CF为胸部与左脚之间的心电电位差,其组合原理由下式来表达：CR＝Ucn－UR CL＝ Ucn－UL CF＝Ucn－UF其中Ucn为胸部电极V1～V6的心电电位.双极胸导联在临床诊断上应用较少,这种导联法的临床意义还有待于医务工作者探索和研究.临床上常用的是单极胸导联.胸部电极安放位置如图1-1-14所示.。

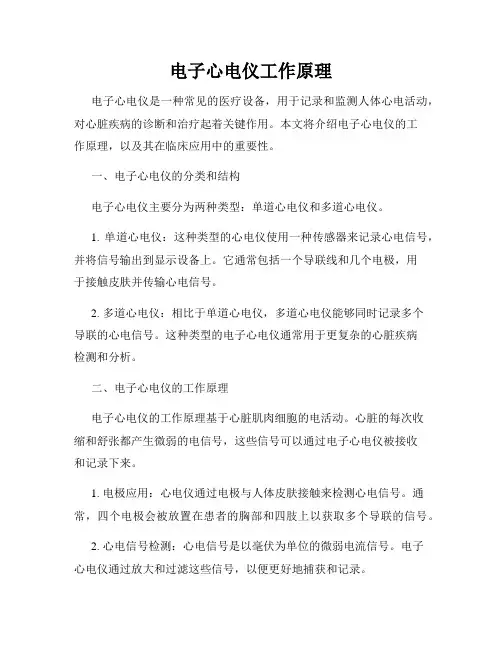

电子心电仪工作原理
电子心电仪工作原理电子心电仪是一种常见的医疗设备，用于记录和监测人体心电活动，对心脏疾病的诊断和治疗起着关键作用。
本文将介绍电子心电仪的工作原理，以及其在临床应用中的重要性。
一、电子心电仪的分类和结构电子心电仪主要分为两种类型：单道心电仪和多道心电仪。
1. 单道心电仪：这种类型的心电仪使用一种传感器来记录心电信号，并将信号输出到显示设备上。
它通常包括一个导联线和几个电极，用于接触皮肤并传输心电信号。
2. 多道心电仪：相比于单道心电仪，多道心电仪能够同时记录多个导联的心电信号。
这种类型的电子心电仪通常用于更复杂的心脏疾病检测和分析。
二、电子心电仪的工作原理电子心电仪的工作原理基于心脏肌肉细胞的电活动。
心脏的每次收缩和舒张都产生微弱的电信号，这些信号可以通过电子心电仪被接收和记录下来。
1. 电极应用：心电仪通过电极与人体皮肤接触来检测心电信号。
通常，四个电极会被放置在患者的胸部和四肢上以获取多个导联的信号。
2. 心电信号检测：心电信号是以毫伏为单位的微弱电流信号。
电子心电仪通过放大和过滤这些信号，以便更好地捕获和记录。
3. 心电图显示：一旦心电信号被检测和放大，电子心电仪会将数据传输到显示设备上，通常是一台计算机或监护仪。
心电图显示了心脏在特定时间段内的电活动。
三、电子心电仪的应用电子心电仪在临床应用中起到了至关重要的作用。
它广泛用于以下方面：1. 心脏疾病的诊断：通过分析心电图来检测异常的心电波形，医生能够判断是否存在心脏疾病，如心律失常、心肌梗塞等。
2. 心脏监测：在心脏手术、心脏监护或住院期间，电子心电仪能够提供实时的心电监测，使医生可以随时了解患者的心脏状态。
3. 心电信号分析：通过对心电信号的分析，医生可以评估心脏病变的类型、程度和治疗方法，为制定合理的治疗方案提供依据。
4. 心脏康复：电子心电仪在心脏康复中也起到重要作用，通过持续监测患者的心电信号，在康复过程中及时调整治疗方案。
总结：电子心电仪是一种关键的医疗设备，通过检测和记录心电信号，为医生提供了重要的诊断和治疗依据。
心电监护仪参数
心电监护仪参数心电监护仪是一种常用的医疗设备，用于监测患者的心电图，并提供相关参数，帮助医生判断患者的心脏健康状况。
本文将从心电监护仪的工作原理、常见参数以及临床应用三个方面介绍心电监护仪参数。
心电监护仪的工作原理是基于心电传感技术。
当人体心脏发生收缩和舒张时，心脏肌肉会产生微弱的电信号。
心电监护仪通过电极将这些信号捕捉并转化为可视化的心电图。
心电图通常由多个导联组成，常见的导联包括三导联、五导联和十二导联等。
每个导联都能提供不同的观测角度，以便全面评估患者的心脏功能。
心电监护仪提供的参数有很多，其中最常见的是心率。
心率指的是心脏每分钟跳动的次数，正常成年人的心率一般在60-100次/分钟之间。
高于100次/分钟称为心动过速，低于60次/分钟称为心动过缓。
通过监测心率，可以帮助医生判断患者的心脏健康状况，及时发现并处理异常情况。
除了心率外，心电监护仪还可以提供心律的参数。
心律是指心脏跳动的节律，主要有正常窦性心律、心动过速、心动过缓和心律不齐等。
正常窦性心律是指心脏的节律规律，心动过速是指心率过快，心动过缓是指心率过慢，心律不齐是指心脏跳动的节奏不规律。
通过监测心律参数，可以判断患者的心脏节律是否正常，及时采取干预措施。
此外，心电监护仪还可以提供心脏电轴的参数。
心脏电轴是指心脏电信号在胸腔中传播的方向。
通过测量心脏电轴，可以评估心脏的解剖结构和功能状态，判断是否存在心脏肥厚、房室传导阻滞等病理情况。
心电监护仪参数的临床应用广泛。
在急诊科和监护室中，心电监护仪是必备的设备，用于监护病情和指导治疗。
在心脏病科、心血管内科、心外科等专科中，心电监护仪可以帮助医生对心脏病患者进行定性和定量评估，制定个体化治疗方案。
在心脏康复和运动医学领域，心电监护仪则可以用于评估运动时心脏的负荷能力，指导运动康复训练。
在使用心电监护仪时，同时需注意一些事项。
首先，正确接入电极是保证心电信号质量的关键。
电极应粘贴在干净、干燥的皮肤表面，并保持良好的贴合。
医疗器械解读心电监护仪的原理与使用
医疗器械解读心电监护仪的原理与使用心电监护仪是一种用于监测和记录人体心脏电活动的医疗设备。
它通过将电极贴在患者身体上，能够实时测量心电图，并将数据传输到监护仪的显示屏上。
本文将解读心电监护仪的原理和使用方法，以帮助读者更好地理解和应用该设备。
一、心电监护仪的原理心电监护仪的工作原理基于心肌细胞的电生理活动。
当心脏收缩时，电荷沿着心肌细胞传播，形成一个电位差，即心电图波形。
心电监护仪通过电极捕捉和放大这些电信号，将其转化为可视化的波形。
心电监护仪通常包含多个电极，分别放置在患者胸部和四肢上。
这些电极通过导电胶贴紧粘在患者皮肤上，确保电信号传输的稳定性和准确性。
当心脏电活动通过电极时，电信号被捕获并传输到心电监护仪的主机上。
心电监护仪的主机通过放大电信号，并根据设定参数进行滤波和处理。
接下来，它将波形数据传输到显示屏上，供医护人员观察和分析。
通过观察心电图的形态和特征，医护人员能够判断心律是否正常，检测心脏疾病和心律失常等问题。
二、心电监护仪的使用1. 准备工作在使用心电监护仪之前，首先应确保设备正常工作。
检查仪器和电极是否完好无损，电池电量是否充足。
还应检查导联线是否连接牢固，并确保电极与患者皮肤接触良好。
2. 安置电极根据标准的导联放置方法，将电极粘贴到患者身体上。
通常，电极的位置包括胸前导联V1至V6，以及四肢导联RA、LA、RL和LL。
不同的导联位置可以提供不同的心电图信息，有助于全面监测和分析患者的心脏电活动。
3. 开始监护打开心电监护仪的电源，并设置适当的监护参数，如心电图导联类型、滤波频率等。
确保心电监护仪稳定运行后，开始记录心电图数据。
4. 观察和分析心电图心电监护仪会实时显示心电图波形，医护人员可以根据波形的形态、频率和时长等特征判断心脏功能的异常情况。
常见的心电图波形包括P 波、QRS波群和T波等，它们分别代表心房和心室的电活动。
通过综合分析心电图波形，医护人员可以判断心脏的节律、传导和复极等参数，并观察是否存在心律失常、缺血性改变或其他心脏疾病。
电子心电仪工作原理详解
电子心电仪工作原理详解电子心电仪是一种用来检测人体心脏电活动的重要医疗设备。
它能够记录心电图，帮助医生判断心脏疾病并进行准确的诊断。
本文将详细介绍电子心电仪的工作原理。
一、心电图的生成过程电子心电仪通过测量身体表面的心电信号来生成心电图。
心电信号是由心脏肌肉的电活动所产生的微弱电流，它会随着心脏的收缩和舒张而改变。
电子心电仪利用电极贴在身体特定位置上，以便感知这些微弱的心电信号。
贴在四肢和胸部的电极会将心电信号传输给心电仪。
二、信号放大与滤波心电信号非常微弱，需要经过放大才能被准确地记录下来。
电子心电仪内部包含了一系列的放大器和滤波器，用于放大心电信号并去除杂散信号。
放大后的心电信号将会更加明显和稳定，以便进行后续的分析和诊断。
三、模数转换经过放大和滤波后的心电信号是模拟信号，需要转换为数字信号，以便计算机进行处理和存储。
模数转换器是电子心电仪中的重要部分，它能够将模拟信号转换为数字信号。
数字信号更容易处理和存储，同时也能减小信号传输误差。
四、数据处理与分析一旦心电信号被转换为数字信号，电子心电仪就可以对其进行进一步的处理和分析。
计算机内置的软件能够对心电图进行滤波处理、波形识别和心电图解读等。
医生可以通过分析心电图的特征来判断心脏的工作情况，检测是否存在异常。
五、结果显示与存储电子心电仪通常配备了显示器，可以实时显示心电图的波形和结果。
医生可以直观地观察心电图的变化，从而做出准确的诊断。
同时，电子心电仪也可以将记录的心电图结果保存在存储设备中，以备将来的参考和分析。
六、数据传输与共享为了方便医生的远程诊断和研究，现代的电子心电仪也支持数据传输和共享功能。
通过网络或蓝牙等无线通信方式，心电图的数据可以快速传输到其他设备或医院，以便专家进行远程的诊断和咨询。
综上所述，电子心电仪通过测量和记录心脏的电活动来生成心电图，从而帮助医生进行心脏疾病的诊断和治疗。
通过信号放大、滤波、模数转换、数据处理和结果显示等步骤，电子心电仪能够准确地记录和分析心电信号，为医生提供重要的临床数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子心电仪工作原理详解
电子心电仪是一种常见的医疗设备，用于检测和记录人体心脏的电活动信号。
通过记录和分析心脏的电信号，医生可以诊断心脏疾病并制定相应的治疗方案。
本文将详细介绍电子心电仪的工作原理，以帮助读者更好地理解这一设备的运作方式。
一、电子心电仪的组成
电子心电仪主要由以下几个部分组成：
1. 导联电缆：它连接心电仪与患者的身体，传输来自患者心脏的电信号。
2. 电极：电极贴于患者的胸部、手臂和腿部等位置，用于感知和检测心脏的电活动。
3. 放大器：电信号经电极传递到放大器中，放大器将信号放大后输出给记录设备。
4. 记录设备：记录设备用于接收放大后的心电信号并记录下来。
二、电子心电仪的工作原理
电子心电仪的工作原理可以概括为以下几个步骤：
1. 准备阶段：在开始使用电子心电仪之前，医生需要将导联电缆连接到心电仪上，并将电极贴在患者的身体上。
2. 信号采集：当心脏收缩和舒张时，会产生一系列的电信号。
电极贴在身体上的位置能够感知到这些信号，并将其传递到导联电缆上。
3. 信号放大：电信号经导联电缆传输到放大器中，放大器会根据设定的放大倍数对信号进行放大处理。
这是因为心脏产生的电信号较微弱，需要放大以便记录和分析。
4. 信号记录：放大后的信号将被传输到记录设备中，设备会根据时间轴将信号记录下来。
通常，记录设备会绘制出一幅心电图，用于医生进一步分析和诊断。
三、电子心电仪的应用领域
电子心电仪广泛应用于医疗领域，特别是心血管疾病的诊断和治疗方面。
以下是电子心电仪的一些主要应用领域：
1. 心脏病诊断：通过对心电图的分析，医生可以判断心脏是否有异常的电活动，从而诊断心脏病。
2. 心律失常监测：心律失常是一种心脏电活动异常的情况，电子心电仪可以帮助医生监测并记录这种情况，以便制定适当的治疗方案。
3. 冠心病评估：冠心病是一种心脏供血不足的疾病，电子心电仪可以评估心肌缺血的情况，并帮助医生制定治疗方案。
4. 药物治疗监控：电子心电仪可以监测患者在进行心脏药物治疗期间的心电变化，以评估药物的疗效和安全性。
四、电子心电仪的发展趋势
随着科技的不断进步，电子心电仪也在不断发展和改进。
以下是一些电子心电仪的发展趋势：
1. 便携式：传统的电子心电仪体积较大，通常需要在医院或诊所使用。
随着技术的进步，新型的便携式电子心电仪正在逐渐出现，使得心电监测更加灵活和方便。
2. 无线传输：传统的电子心电仪需要使用导联电缆将信号传输到记录设备上，这不仅不方便，还容易引起信号干扰。
未来的电子心电仪可能会采用无线传输技术，消除导联电缆带来的问题。
3. 数据分析：电子心电仪不仅可以记录心电信号，还可以进行数据分析并生成报告。
未来的电子心电仪可能会结合人工智能等技术，提供更精确和全面的分析结果，帮助医生做出更准确的诊断。
总结：
电子心电仪是一种重要的医疗设备，通过记录和分析心脏电活动信号，帮助医生诊断和治疗心脏疾病。
本文详细介绍了电子心电仪的工作原理，包括其组成部分、信号采集、信号放大和信号记录等步骤。
此外，还介绍了电子心电仪的应用领域和未来的发展趋势。
希望通过本文，读者能够对电子心电仪有更加全面和深入的了解。
