门禁韦根D0和D1的说明
韦根数据格式
韦根数据输出格式一、韦根数据输出的基本概念：韦根数据输出由二根线组成，分别是DATA0 和DA TA1 ；二根线分别将‘0’或‘1’输出。
输出‘0’时：DATA0线上出现负脉冲；输出‘1’时：DATA1线上出现负脉冲；具体时序如下：例如：数据‘1011’时序如下：DATA0DATA1TW负脉冲宽度TP=100 us；周期TW=1000 us二、几种韦根输出格式：E/O：偶/奇校验位。
C：卡片ID号。
以上数据从左至右顺序发送。
E/O：偶/奇校验位。
C：卡片ID号。
以上数据从左至右顺序发送。
E/O：偶/奇校验位。
C：卡片ID号。
I：2位卡片发行码。
以上数据从左至右顺序发送。
CCCC CCCC CCCC CCCC CCCC CCCC CCCC CCCC IIII IIII XXXX C：卡片ID号。
I：8位卡片发行码。
XXXX：LRC校验。
以上数据从左至右顺序发送。
韦根26韦根34发送程序WG26协议Wiegand 26格式：各数据位的含义：第 1 位：为输出数据2—13位的偶校验位第2—9 位：ID卡的HID码的低8位第10-25位：ID卡的PID号码第26 位：为输出数据14-25位的奇校验位数据输出顺序：HID码和PID码均为高位在前，低位在后例：一张ID卡内容为：HID：32769 PID：34953 ( 卡面印：2147584137 001, 34953 ) 相应的二进制为：HID：1000 0000 0000 0001 ( 只输出低8位)PID：1000 1000 1000 1001输出如下：1 2 9 10 25 260 0 0 0 0 0 0 0 1 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 1 1| HID_L | PID |输出端D0、D1时序：图示：(1) D0、D1在没有数据输出时均保持高电平；(2) 输出数据位时间为420uS(TL)，如输出为0，D0拉低420uS(TL)后为高电平，若输出为1，则D1拉低420uS(TL)后为高电平；输出数据位之间的间隔时间为2mS(TL)，如输出00：D0拉低420uS(TL)后为高电2mS(TL)，再拉低为低电平420uS(TL)，然后释放为高电平；WG34协议Wiegand 34格式：各数据位的含义：第 1 位：为输出第2—17位的偶校验位第2-17 位：ID卡的HID码第18-33位：ID卡的PID号码第34 位：为输出第18-33位的奇校验位数据输出顺序：HID码和PID码均为高位在前，低位在后例：一张ID卡内容为：HID：32769 PID：34953 ( 卡面印：2147584137 001, 34953 )相应的二进制为：000110000100001111110010HID：1000 0000 0000 0001PID：1000 1000 1000 1001输出如下：1 2 17 18 33 340 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 1 0| HID_L | PID |输出端D0、D1时序：图示：(1) D0、D1在没有数据输出时均保持高电平；(2) 输出数据位时间为420uS(TL)，如输出为0，D0拉低420uS(TL)后为高电平，若输出为1，则D1拉低420uS(TL)后为高电平；(3) 输出数据位之间的间隔时间为2mS(TL)，如输出00：D0拉低420uS(TL)后为高电2mS(TL)，再拉低为低电平420uS(TL)，然后释放为高电平；发送程序如下：Str[]中存的是4字节卡号。
韦根协议
韦根协议Wiegand协议是国际上统一的标准，是由摩托罗拉公司制定的一种通讯协议。
它适用于涉及门禁控制系统的读卡器和卡片的许多特性。
它有很多格式，标准的26-bit 应该是最常用的格式。
此外，还有34-bit 、37-bit 等格式。
而标准26-bit 格式是一个开放式的格式，这就意味着任何人都可以购买某一特定格式的HID卡，并且这些特定格式的种类是公开可选的。
26-Bit格式就是一个广泛使用的工业标准，并且对所有HID的用户开放。
几乎所有的门禁控制系统都接受标准的26-Bit格式。
简介Wiegand协议是国际上统一的标准，有很多格式，标准的26-bit 应该是最常用的格式。
此外，还有34-bit 、37-bit 等格式。
但是安防行业并不愿意把这些格式公开，而安防公司也常常变化这些格式来保证产品的保密性。
而标准26-bit 格式是一个开放式的格式，这就意味着任何人都可以购买某一特定格式的HID卡，并且这些特定格式的种类是公开可选的。
26-Bit格式就是一个广泛使用的工业标准，并且对所有HID的用户开放。
几乎所有的门禁控制系统都接受标准的26-Bit格式。
Wiegand（韦根）协议是由摩托罗拉公司制定的一种通讯协议，它适用于涉及门禁控制系统的读卡器和卡片的许多特性；其协议并没有定义通讯的波特率、也没有定义数据长度韦根格式主要定义是数据传输方式:Data0和Data1两根数据线分别传输0和1.现在应用最多的是26bit,34bit，36bit，44bit等等。
韦根数据输出的基本概念韦根数据输出由二根线组成，分别是DATA0 和DATA1 ；二根线分别为‘0’或‘1’输出。
输出‘0’时：DATA0线上出现负脉冲；输出‘1’时：DATA1线上出现负脉冲；负脉冲宽度TP=100微秒；周期TW=1600微秒；具体时序如下：例如：数据‘01000’的时序如下：韦根26位输出格式标准韦根输出是由26位二进制数组成，每一位的含义如下：1 2 9 10 25 26X X X X X X X X X X X X X X X X X X X X X X X X X X 二进制第1位为2—13位的偶校验位第2—9位对应与电子卡HID码的低8位第10-25位对应电子卡的PID号码第26位为14-25位的奇校验位这26位数据在读出器的韦根输出线D0，D1上输出。
门禁控制器使用手册
目录目录1功能简述：21. 产品介绍21.1 门禁系统基本组成部分21.2 产品分类31.3 门禁软件特征31.4 特色功能31.5 丰富的输入输出控制功能31.6 多种控制模式41.7 优越的远程控制功能41.8 联动控制功能41.9 报警事件41.10 系统安全性51.11 电子地图51.12 适用场合52. 硬件参数53. 门禁控制器接线63.1 TCP/IP通讯方式门禁控制器接线示意图63.2 RS485通讯方式门禁控制器接线示意图73.3 接线示意图补充说明84. 门禁控制器联网示意图104.1 485通讯控制器联网示意图104.2 TCP/IP通讯控制器联网示意图115. 工程规图116. 布线要求127. 安装注意事项128. 门禁系统的使用138.1 安装设置流程图138.2 具体安装步骤及说明138.3 扩展部分设置169. 常见问题16附录一：16非接触式感应卡读卡器16附录二：封面3门禁与DVS联动拍照封面3前言欢迎您选用我公司门禁机，为了您正确、方便、快捷地使用本产品，同时更详细的了解本产品的功能，请您在使用本产品前认真阅读此说明书。
功能简述：●外观设计时尚优美，设备可与墙面设计装潢完美结合，更符合实际用户的需求。
●真正网络版门禁，整套系统只需安装一个数据库，管理端无须安装数据库。
按星期、按任意天数和按月排列的时段规律，彻底解决人员轮班，三班倒等问题。
●采用符合外来发展趋势的TCP/IP协议（局域网）接口和RS485接口。
●门禁控制系统具有脱机和联机两种使用功能，联网模式下可实现分权限、分部门管理、实时监控等。
●门禁控制器兼容性更强，具备与国际标准wiegand-格式的各种类型的读卡器配套使用，可满足不同客户的实际需求。
●门禁控制器允许接入wiegand格式读头1~4个，根据产品型号不同门可接外出按钮或读卡器。
●读卡类型：EM ，Mifare1、HID等市面主流的读卡类型。
门禁基础知识（八）
门禁基础知识（八）回忆一下我们之前所说的一体机门禁，不管它是带数据的还是不带数据，也就是可不可以与电脑通讯的，它们都有一个相同的安全隐患，不知道大家有没有考虑到，如图：不管你是上图的那种接法，产生开门的信号都是由一体机发出的，而一体机一般都是装在室外的，对于第一种接法，拆下一体机，断开NC或者COM，锁就失去电压，门就开了，对于第二种接法，只需短接NO，COM。
为了应对这种情况，有些一体机背面会加有防拆报警开关，当机器在通电的情况下，被拆离墙面，开关触发，机器就会发出报警声。
分体门禁是相对于我们之前所说的一体机来说的，一体机是把读卡部分和控制集成在一起的，而分体门禁是把这二块分开来的，我们来看一下分体门禁的组成，我们以微耕牌门禁为例：这是微耕的一款单门门禁控制器，为了让大家能够看得更清楚，我们把主板上的接线端子放大标注出来。
我们如何区分它是单门、双门或者四门的呢，其一看上面的S /N 码，以数据1开头的是为单门，2开头的为双门，4开头的为四门；还可以看主板上的黑色的继电器的个数，继电器有几个就是几门控制器。
看一下接口说明左侧：DR1（P1 GND）出门按钮RD1(+12V GND D1 D0 LED) 进门读卡器RD2(+12V GND D1 D0 LED) 出门读卡器上侧：S1 GND 为门磁信号接入COM NO NC 门1磁电器输出（跟一体机上的作用是一样一样的）右侧：+12V GND 电源输入下端RJ45接口为网络通讯接口（当然还有其它的通讯方法，之前比较常用的是485接口，会标有485+，485-，GND）我们来看一下它的接线图：其中锁，出门按钮，门磁的接法跟我们之前一体机的接法都是一样的，我们主要来了解一下读头。
读头的样式不下上千种，首先根据卡的类型，选择相对应的读头，常见的就是读ID，读IC，还有双频的，ID、IC都可以读，读头与控制器通讯的方式比较常见的也就是韦根与485通讯方式，读头的输出协议要与控制器读头输入接口协议一致，控制器才能获取读头输入的信息。
韦根接口OK[8页]
![韦根接口OK[8页]](https://img.taocdn.com/s3/m/6c92ad965901020206409c03.png)
Wiegand（韦根）接口/协议
Wiegand（韦根）协议是由摩托罗拉公司制 定的一种通讯协议，它适用于涉及门禁控制 系统的读卡器和卡片的许多特性. Wiegand协议并没有定义通讯的波特率、也 没有定义数据长度韦根格式主要定义是数据 传输方式：Data0和Data1两根数据线分别传 输0和1。 现 在 应 用 最 多 的 是 26bit ， 34bit ， 36bit ， 44bit等等。
7
125KHz阅读器模块外围电路
8
3
韦根数据输出
D0，D1在没有数据输出时都保持+5V高电平。若 输出为0，则D0拉低一段时间，若输出为1，则D1 拉低一段时间。
4
维根26位输出格式
标准韦根输出是由26位二进制数组成，每一位的 含义如下： 1 2 9 10 13 25 26 EXXXXXXXXXXXXXXXXXXXXX X X X O 二进制 第1位为2-13位的偶校验位 第2-9位对应与电子卡HID码的低8位 第10-25位对应电子卡的PID号码 第26位为14-25位的奇校验位 以上数据从左至右顺序发送。高位在前。
5
Wiegand接口硬件设计
可 以 将 Wiegand 接 口 的 Data0 和 Data1 两 个 输 出 接 到MCU的两个IO脚上，采用查询的方式接收数据 ，但这样接收并不可靠。 比较好的方法是将Data0和Data1接到MCU的两个 中断引脚上，采用中断的方式接收数据。
6
说明
Wingen读头是一种用于门禁控制系统中的 读头，它以“韦根”格式传递数据，只在专用 的网络中使用，一般都是和“门禁控制器”一 起结合起来使用的。通讯协议略有不同的，
2

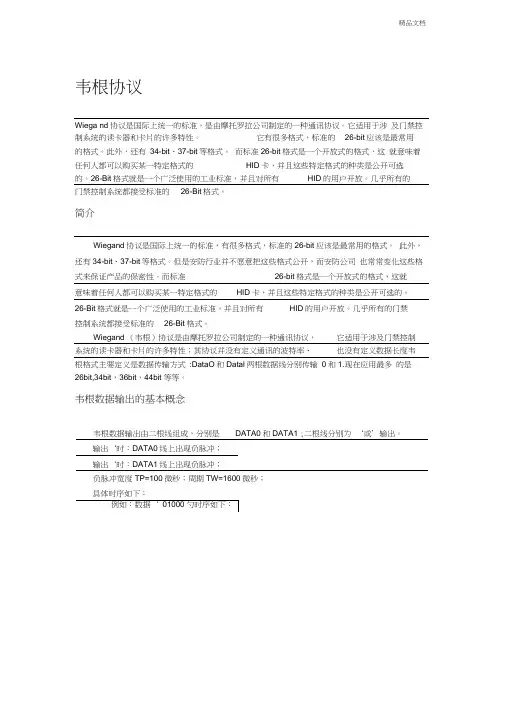

韦根协议
韦根协议Wiega nd协议是国际上统一的标准，是由摩托罗拉公司制定的一种通讯协议。
它适用于涉及门禁控制系统的读卡器和卡片的许多特性。
它有很多格式，标准的26-bit应该是最常用的格式。
此外，还有34-bit、37-bit等格式。
而标准26-bit格式是一个开放式的格式，这就意味着任何人都可以购买某一特定格式的HID卡，并且这些特定格式的种类是公开可选的。
26-Bit格式就是一个广泛使用的工业标准，并且对所有HID的用户开放。
几乎所有的门禁控制系统都接受标准的26-Bit格式。
简介Wiegand协议是国际上统一的标准，有很多格式，标准的26-bit应该是最常用的格式。
此外，还有34-bit、37-bit等格式。
但是安防行业并不愿意把这些格式公开，而安防公司也常常变化这些格式来保证产品的保密性。
而标准26-bit格式是一个开放式的格式，这就意味着任何人都可以购买某一特定格式的HID卡，并且这些特定格式的种类是公开可选的。
26-Bit格式就是一个广泛使用的工业标准，并且对所有HID的用户开放。
几乎所有的门禁控制系统都接受标准的26-Bit格式。
Wiegand （韦根）协议是由摩托罗拉公司制定的一种通讯协议，它适用于涉及门禁控制系统的读卡器和卡片的许多特性；其协议并没有定义通讯的波特率、也没有定义数据长度韦根格式主要定义是数据传输方式:DataO和Datal两根数据线分别传输0和1.现在应用最多的是26bit,34bit，36bit，44bit 等等。
韦根数据输出的基本概念ov■45Vov二进制号码o1韦根26位输出格式标准韦根输出是由 26位二进制数 组成，每一位的含义如下：1 2 9 10 25 26X X X X X X X X X X X X X X X X X X X X X X X X X X 二进制第1位为2 —13位的偶校验位 第29位对应与电子卡HID 码的低8位第10-25位对应电子卡的 PID 号码这26位数据在读出器的韦根输出线 DO , D1上输出。
门禁韦根D0和D1的说明
门禁韦根的说明一、问：我是做门禁的,门禁主板里有D0和D1标识代表韦根，我想问一下什么是韦根, 韦根输出?道底是什么意思,最好能用通俗的语气言讲出来,2,做门禁有韦根与没有韦根有什么区别,3,还有就是玻璃双开门怎么装门禁系统,(就是那种一走到跟前玻璃门就左右自动双开那种门)答：1.韦根就是一种通讯协议，一般用于读卡器到门禁控制器的。
2.读卡器到门禁控制器要是走其他协议也能完成你要的目的，可以不要韦根3.你去控制玻璃门电动装置的开关。
二、韦根是一种传输信号和RS485意思一样都是传输信号的。
您说的是不是韦根信号的门禁，还是韦根读卡器接门禁三、门禁控制器主板里的标识有：D0 和D1，有的直接是字母WG1和WG2来标识。
四、百度百科Wiegand协议是国际上统一的标准，是由摩托罗拉公司制定的一种通讯协议。
它适用于涉及门禁控制系统的读卡器和卡片的许多特性。
它有很多格式，标准的26-bit 应该是最常用的格式。
此外，还有34-bit 、37-bit 等格式。
而标准26-bit 格式是一个开放式的格式，是一个广泛使用的工业标准，并且对所有HID的用户开放。
几乎所有的门禁控制系统都接受标准的26-Bit格式。
韦根26是一种通讯协议，象485、232、TCP/IP等通讯协议一样．五、根接口定义：Wiegand接口界面由三条导线组成：DATA0（Data0）：暂定，兰色，P2.5 （通常为绿色）。
DATA1（Data1）：暂定，白色，P2.6 （通常为白色）。
GND：（通常为黑色），暂定信号地。
当安装商拿到读卡器时，他们希望在读卡器和门禁控制面板的连接点（终端）上都能够看到这三个名称。
当前所有的标准型读卡器都提供可选择的Wiegand接口。
这三条线负责传送Wiegand数据，也被称为Wiegand信号。
六、韦根接口Wiegand接口通常由3根线组成，它们是：数据0（Data0），数据1（Data1）和Data return （GND）。
人脸门禁一体主机使用说明书
人脸门禁一体主机使用说明书前言符号约定在本文档中可能出现下列标识，代表的含义如下。
标识说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示静电敏感的设备。
表示高压危险。
表示强激光辐射。
表示危险运动部件，请远离运动风扇叶片。
表示设备部件机械伤人。
表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
修订记录版本号修订内容发布日期V1.0.2更新错误。
●更新使用安全须知。
●2021.07V1.0.1 更新“10寸设备”章节，增加一个10寸设备。
2020.12 V1.0.0 首次发布。
2020.09使用安全须知下面是关于产品的正确使用方法、为预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。
操作要求●请在设备运行前检查供电电源是否正确。
●请勿在适配器上电时拔下设备侧电源线。
●仅可在额定输入输出范围内使用设备。
●请在允许的湿度和温度范围内运输、使用和存储产品。
●请勿将液体滴到或溅到设备上，并确保设备上没有放置装满液体的物品，防止液体流入设备。
●请勿拆卸设备。
安装要求●严禁将电源适配器上电后再连接设备，请在断电状态下连接电源适配器和设备。
●请严格遵守当地各项电气安全标准，确保环境电压稳定并符合设备供电要求。
●请勿同时对设备提供两种及以上供电方式，否则可能导致设备损坏或造成安全风险。
●高空作业人员须佩戴安全帽、使用安全带，做好防护措施，以确保人身安全。
●请保持设备的水平安装，或将设备安装在稳定场所，注意防止本产品坠落。
●请勿将设备放置和安装在阳光直射的地方或发热设备附近。
●请勿将设备安装在潮湿、有灰尘或煤烟的场所。
●请将设备安装在通风良好的场所，切勿堵塞设备的通风口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门禁韦根的说明
一、问：我是做门禁的，门禁主板里有DO和D1标识代表韦根，我想问一下什么是韦根
韦根输出道底是什么意思，最好能用通俗的语气言讲出来，
2,做门禁有韦根与没有韦根有什么区别，
3,还有就是玻璃双开门怎么装门禁系统,（就是那种一走到跟前玻璃门就左右自动双开那种
门）
答：
1.韦根就是一种通讯协议，一般用于读卡器到门禁控制器的。
2.读卡器到门禁控制器要是走其他协议也能完成你要的目的，可以不要韦根
3•你去控制玻璃门电动装置的开关。
二、韦根是一种传输信号和RS485意思一样都是传输信号的。
您说的是不是韦根信号的
门禁，还是韦根读卡器接门禁
三、门禁控制器主板里的标识有：DO和D1,有的直接是字母WG和WG2来标识。
四、百度百科
Wiegand协议是国际上统一的标准，是由摩托罗拉公司制定的一种通讯协议。
它适用于涉及门禁控制系统的读卡器和卡片的许多特性。
它有很多格式，标准的26-bit应该是最常
用的格式。
此外，还有34-bit 、37-bit 等格式。
而标准26-bit 格式是一个开放式的格
五、根接口定义：
GND （通常为黑色），暂定信号地。
当安装商拿到读卡器时，他们希望在读卡器和门禁控制面板的连接点（终端）上都能够看到这三个名称。
当前所有的标准型读卡器都提供可选择的Wiegand接口。
这三条线负责传送Wiegand数据，也被称为Wiegand信号。
六、韦根接口
Wiegand 接口通常由3根线组成，它们是：数据0 （Data0 ），数据1 （Data1 ）和Data return （GND。
这3条线负责传输Wiega nd信号。
D0, D1在没有数据输出时都保持+5V高电平。
若输出为0,
则D0拉低一段时间，若输出为1,则D1拉低一段时间。
两个电子卡韦根输出之间的最小间隔为秒。
