CAD中比例尺问题探讨
CAD图形比例与缩放解析
CAD图形比例与缩放解析如今，CAD软件在工程设计和制图领域得到了广泛的应用。
作为一名CAD设计师，了解图形比例与缩放是非常重要的技巧。
本篇文章将深入探讨CAD图形比例与缩放的解析。
首先，我们需要了解图形比例的概念。
在CAD设计中，图形比例指的是图形对象在实际尺寸与图纸尺寸之间的比例关系。
通常，我们会根据实际尺寸和图纸尺寸来确定适当的比例。
比如，1:50的比例意味着实际尺寸是图纸中显示的尺寸的50倍。
要在CAD软件中设置图形比例，我们可以使用“比例比例”命令。
在AutoCAD中，我们可以通过输入命令“SCALE”来访问该功能。
在Revit中，可以使用“缩放”工具来设置比例。
通过这些命令，我们可以轻松地将图形按比例缩放。
在进行图纸缩放时，我们需要注意几个关键点。
首先，要确保选择正确的缩放基点。
基点是图形缩放的参考点，影响整体缩放结果。
其次，要选择适当的比例因子。
过大或过小的比例因子都可能导致图形变形或无法正确显示。
最后，要注意缩放是等比例缩放还是非等比例缩放。
等比例缩放保留图形的所有比例关系，而非等比例缩放可能会改变图形的形状。
当我们需要进行图形比例转换时，可以使用CAD软件提供的转换工具。
在AutoCAD中，我们可以使用“单位”命令来进行单位转换。
例如，将毫米转换为英寸。
在Revit中，我们可以使用“项目单位”设置来进行单位转换。
除了图形比例，CAD软件还提供了一些其他的缩放技巧。
例如，我们可以使用“缩放窗口”命令来选择特定区域进行缩放。
这对于复杂的图形或需要关注特定区域的设计非常有用。
此外，我们还可以使用“拉伸”工具来对图形进行精确缩放。
在进行CAD图形比例与缩放时，有几个常见的问题需要注意。
首先，比例设置错误可能导致图形尺寸不准确。
因此，在设置比例之前，要确保已经准确地测量了实际尺寸。
其次，没有考虑比例的锁定和解锁可能会导致图形缩放失效。
因此，在进行缩放之前，要检查是否被锁定或解锁。
最后，一些CAD软件在缩放过程中可能会隐藏或显示某些图形对象。
CAD中的图形比例尺调整方法
CAD中的图形比例尺调整方法图形比例尺是CAD软件中非常重要的一部分，它决定了绘制出的图形与实际尺寸之间的比例关系。
在使用CAD软件进行设计和绘图时，我们常常需要根据具体的需求调整图形比例尺。
本文将介绍CAD中的图形比例尺调整方法，帮助读者更好地掌握这一技巧。
首先，打开CAD软件并加载需要进行比例尺调整的图形文件。
在图形编辑界面上方的菜单栏中，找到“视图”或“显示”选项，点击后会弹出一个下拉菜单。
在下拉菜单中，找到并点击“比例尺”选项，进入比例尺设置界面。
在比例尺设置界面中，可以看到目前图形文件所使用的比例尺。
一般情况下，默认的比例尺是1:1，即图形的尺寸与实际尺寸一致。
如果需要调整比例尺，可以在界面中选择合适的比例尺比例或手动输入想要的比例尺数值。
一种常见的调整比例尺的方法是整体缩放。
在比例尺设置界面中，可以找到缩放选项。
通过设置缩放比例，可以将整个图形按比例进行缩小或放大。
比如，如果将缩放比例设置为1:2，则整个图形的尺寸将变为实际尺寸的一半。
另一种调整比例尺的方法是选择性缩放。
在CAD软件中，我们可以选择图形中的某些元素进行缩放，而保持其他元素的尺寸不变。
具体操作是先选择需要缩放的元素，然后使用缩放命令进行缩放操作。
在执行缩放命令时，可以设置缩放比例或手动调整图形的尺寸。
需要注意的是，在进行图形比例尺调整时，需要考虑到实际使用环境中的尺寸要求。
比如，在制作建筑平面图时，通常要求1:100的比例尺，即图形上的尺寸是实际尺寸的1/100。
因此，在调整比例尺时，需要根据具体需求进行精确设置。
此外，CAD软件中还提供了一些辅助工具来帮助调整比例尺。
比如，可以使用测量工具来测量图形上的尺寸，然后根据实际尺寸跟需求进行比例尺调整。
此外，CAD软件还提供了对齐工具和标注工具等，可以帮助我们更好地控制和展示图形的尺寸和比例关系。
综上所述，CAD中的图形比例尺调整方法包括整体缩放和选择性缩放。
通过设置合适的缩放比例或手动调整图形的尺寸，可以满足不同需求下图形的比例关系。

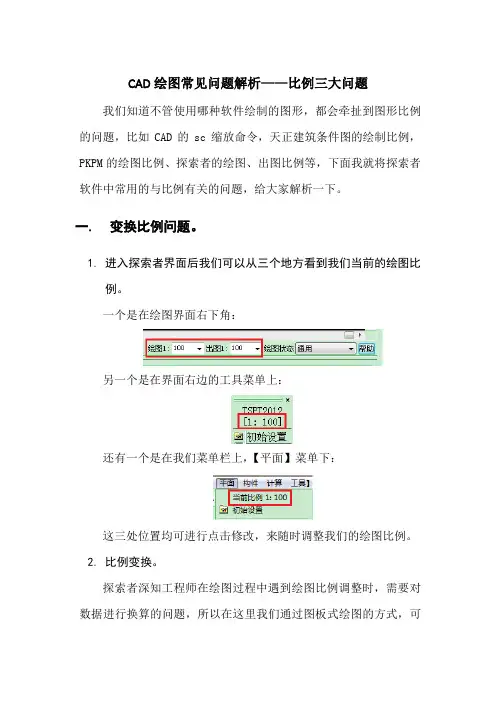

CAD绘图常见问题解析——比例三大问题
CAD绘图常见问题解析——比例三大问题我们知道不管使用哪种软件绘制的图形，都会牵扯到图形比例的问题，比如CAD的sc缩放命令，天正建筑条件图的绘制比例，PKPM 的绘图比例、探索者的绘图、出图比例等，下面我就将探索者软件中常用的与比例有关的问题，给大家解析一下。
一.变换比例问题。
1.进入探索者界面后我们可以从三个地方看到我们当前的绘图比例。
一个是在绘图界面右下角：另一个是在界面右边的工具菜单上：还有一个是在我们菜单栏上，【平面】菜单下：这三处位置均可进行点击修改，来随时调整我们的绘图比例。
2.比例变换。
探索者深知工程师在绘图过程中遇到绘图比例调整时，需要对数据进行换算的问题，所以在这里我们通过图板式绘图的方式，可以很好的解决与比例变换有关的问题。
打开【初始设置】，选择【系统】下面的比例设定，勾选1:1绘图。
（注意这里的1:1并不是说按照1:1的绘图比例，绘图比例仍然是工程师设定的，比如1:100，选择这个，只是让我们工程师不用考虑比例变换时尺寸换算问题）在这种情况下，比例变换时就可以直接输入构件的实际值，无需考虑换算的问题。
就如下图，在1:100和1:50两种情况下，我画尺寸为1000的矩形，我可以直接输入实际值，程序会自动对图形进行放大，标注时，只要是在相对应的比例下，标注值也会自动进行换算。
二.调整图形及文字比例的问题。
如果直接用CAD的sc缩放命令，会导致文字、标注等样式改变，需要新建样式重新刷回来，这是比较麻烦的，用探索者的【变比例】命令可以很方便的实现该操作，该命令只是改变图形，不改变其他文字、标注的样式及大小，也不会改变线型和线宽。
三.局部比例放大。
我们在改图过程中经常会遇到将某一部分单独拿出来进行放大，或者出个索引标注修改地方等，以往我们可能是把这部分复制出来，在进行修剪，放大比例等一系列的操作，那用探索者就完全不需要这么麻烦，我们只需要执行一个【图形切割】命令即可。
执行该命令后，可以实现将需要的部分直接切割出来，并且将其比例进行随意的变换。
CAD中图纸比例的选择和调整
CAD中图纸比例的选择和调整在使用CAD软件进行绘图时，正确选择和调整图纸比例是非常重要的。
图纸比例决定了绘图的大小和尺寸，直接影响到设计图的准确性和可读性。
本文将介绍一些关于CAD图纸比例的选择和调整的技巧，帮助读者更好地应用CAD软件进行绘图工作。
首先，选择合适的图纸比例非常关键。
常见的图纸比例包括1:1、1:2、1:5、1:10等。
1:1比例表示绘图的大小与实际物体的大小一致，适用于较小的图纸，如建筑平面布置图；而1:2、1:5、1:10等比例表示绘图的大小是实际物体大小的几分之一或几十分之一，适用于较大的图纸，如建筑外观图、机械零件图等。
在选择比例时，需要根据绘图的具体要求和画纸大小进行综合考虑，确保绘图既能显示出细节，又不至于过于拥挤或浪费纸张。
其次，对于已经绘制好的图纸，如果需要调整比例，可以采用缩放的方式。
在CAD软件中，通常可以通过选择“缩放”功能进行图纸的整体缩放或放大。
调整图纸比例时，需要先选择所有要缩放的元素，然后选择“缩放”功能并指定缩放的基准点。
在缩放的过程中，可以选择固定比例缩放，也可以自定义比例缩放。
固定比例缩放是指按照一定比例进行等比例缩放，如1:2、2:1等；自定义比例缩放是指根据实际需求，输入自定义的缩放比例进行缩放操作。
在进行缩放操作时，需要注意保持图形的比例和准确度，避免出现变形或失真的情况。
此外，在绘制图纸时，还可以通过设置画纸的尺寸和比例来控制绘图的大小和布局。
在CAD软件中，通常可以通过选择“页面设置”或“打印设置”等功能进行画纸的尺寸和比例设置。
在设置画纸尺寸时，可以选择常用的标准尺寸，如A0、A1、A2、A3、A4等，也可以选择自定义尺寸。
在设置画纸比例时，可以根据绘图的具体要求选择合适的比例，同时还可以调整打印区域的大小和位置，确保绘图在打印时能够完整地显示在纸张上。
最后，对于需要进行比例转换的图纸，可以通过调整图纸的尺寸和缩放比例来实现。
比如，如果需将一个1:100的图纸转换为1:50的比例，可以选择先将图纸缩放为1:200的比例，然后再将其放大为1:50的比例。
CAD设计中的比例与尺寸控制技巧
CAD设计中的比例与尺寸控制技巧CAD（Computer-Aided Design）是一种广泛应用于工程设计、建筑设计和制造业的计算机辅助设计软件。
在CAD设计中，比例和尺寸的控制是非常重要的，它直接影响着设计的精确性和可视化效果。
在本文中，我将为大家介绍几种常用的CAD设计中的比例与尺寸控制技巧。
1. 使用图纸比例设置工具：在CAD软件中，通常会提供图纸比例设置工具。
通过这个工具，你可以根据需要设置整个图纸的比例，以确保设计的精确性和一致性。
比如，你可以选择1:50或1:100的比例，使得设计在打印或展示时更加专业。
2. 比例与尺寸的转换：在CAD设计中，你可能会遇到需要进行比例或尺寸的转换的情况。
比如，你有一份1:100比例的设计图纸，但需要将其转换为1:50比例。
这时，你可以使用CAD软件中的比例转换工具，将所有图形元素按照新的比例进行缩放。
3. 使用尺寸标注工具：CAD软件通常会提供尺寸标注工具，用于标注设计中的各个尺寸。
通过使用这个工具，你可以准确地在设计中添加尺寸标注，以便在生产或施工中实际操作。
同时，保持尺寸标注的一致性和精确性也是非常重要的。
4. 控制线条粗细和颜色：通过控制线条的粗细和颜色，你可以在设计中更好地表达尺寸和比例。
通常情况下，CAD软件会提供多种线条样式和颜色供你选择。
你可以根据需要选择适当的线条粗细和颜色，以增强设计的可读性和视觉效果。
5. 使用辅助工具和参考线：在CAD设计中，使用辅助工具和参考线可以帮助你更好地控制比例和尺寸。
你可以使用辅助格栅或者设置快捷键来对齐图形元素，确保它们在设计中的相对位置准确无误。
同时，参考线可以帮助你在设计中创建参考框架，以便更好地控制比例和尺寸。
6. 注意单位的设置：CAD软件通常允许你在设计过程中选择适当的单位。
正确设置单位对于比例和尺寸的控制至关重要。
比如，在建筑设计中，常用的单位有米、毫米和英尺。
你需要根据具体需求选择适当的单位，并在设计中保持一致性。

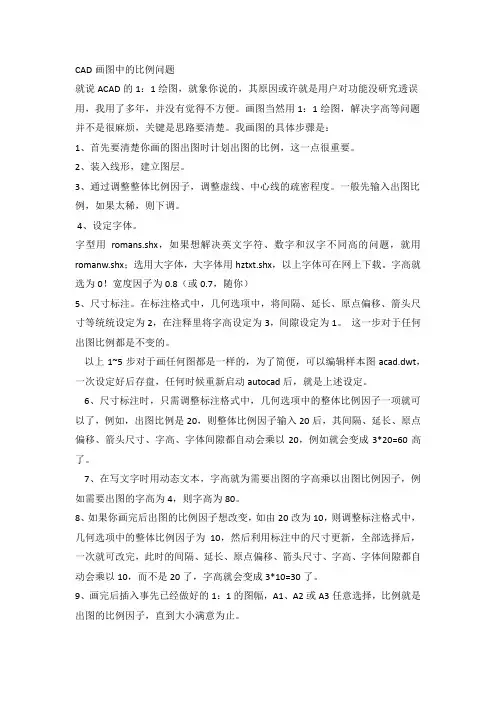

CAD画图中的比例问题
CAD画图中的比例问题就说ACAD的1：1绘图，就象你说的，其原因或许就是用户对功能没研究透误用，我用了多年，并没有觉得不方便。
画图当然用1：1绘图，解决字高等问题并不是很麻烦，关键是思路要清楚。
我画图的具体步骤是：1、首先要清楚你画的图出图时计划出图的比例，这一点很重要。
2、装入线形，建立图层。
3、通过调整整体比例因子，调整虚线、中心线的疏密程度。
一般先输入出图比例，如果太稀，则下调。
4、设定字体。
字型用romans.shx，如果想解决英文字符、数字和汉字不同高的问题，就用romanw.shx；选用大字体，大字体用hztxt.shx，以上字体可在网上下载。
字高就选为0！宽度因子为0.8（或0.7，随你）5、尺寸标注。
在标注格式中，几何选项中，将间隔、延长、原点偏移、箭头尺寸等统统设定为2，在注释里将字高设定为3，间隙设定为1。
这一步对于任何出图比例都是不变的。
以上1~5步对于画任何图都是一样的，为了简便，可以编辑样本图acad.dwt，一次设定好后存盘，任何时候重新启动autocad后，就是上述设定。
6、尺寸标注时，只需调整标注格式中，几何选项中的整体比例因子一项就可以了，例如，出图比例是20，则整体比例因子输入20后，其间隔、延长、原点偏移、箭头尺寸、字高、字体间隙都自动会乘以20，例如就会变成3*20=60高了。
7、在写文字时用动态文本，字高就为需要出图的字高乘以出图比例因子，例如需要出图的字高为4，则字高为80。
8、如果你画完后出图的比例因子想改变，如由20改为10，则调整标注格式中，几何选项中的整体比例因子为10，然后利用标注中的尺寸更新，全部选择后，一次就可改完，此时的间隔、延长、原点偏移、箭头尺寸、字高、字体间隙都自动会乘以10，而不是20了，字高就会变成3*10=30了。
9、画完后插入事先已经做好的1：1的图幅，A1、A2或A3任意选择，比例就是出图的比例因子，直到大小满意为止。
[讲解]CAD绘图比例问题解答
CAD绘图比例问题解答绘制的平面及详图都是软件自动设置的，无论你如何调整软件的[绘图比例]，软件都会按照您给出的绘图比例在“841X594”的图框内将图形按比例绘制出来，而不需要设计人员做任何的尺寸换算。
如果您习惯按实际尺寸输入方式绘图，我们仍以“A1”号图纸为例：假如我们想绘制1：100的图形，我们则需要先将初始设置中[绘图比例]和[出图比例]都设定为1：100，绘制图框时比例也设为1：100，这样软件插入的图框大小则为放大了100倍的“A1”图框，尺寸大小为“84100X59400"，这样的话，我们在这个大小的图框内无论是使用CAD的命令绘制1：100的图形还是使用TSSD软件绘制1：100或者其他比例的图形，都可以输入实际的尺寸。
但是以上两种绘图方式都存在同一个问题，那就是，无论怎样设置比例，使用TSSD命令绘图是没有尺寸换算的问题的，但使用CAD的命令画图时，还是会遇到换算尺寸的问题，所以，我们给大家提供了更方便的不同比例绘图的解决方案，可以让用户真正做到在一个图框内无论时使用TSSD命令还是CAD的基本命令绘制任意比例的图形时，都不需要做任何的尺寸换算工作。
首先，我们在CAD命令行内输入隐含命令“TSSD_1X1”然后回车，命令行会提示“1：1方式绘图功能已经打开”我们再看[初始设置]已经多了一个“按1：1方式绘图”的选项，我们先把[绘图比例]和[出图比例]都设为100(可以时任意比例，只要一样就可以)，这时“按1：1方式绘图”的选项可以亮显选择，我们把它选上。
推出[初始设置]，这时，你只要按照屏幕右上角屏幕菜单上显示的比例插入相应比例的图框，然后在图框内绘制相应比例的图形，如果需要在图框内绘制其他比例时，只要用鼠标在屏幕菜单上显示的比例上单击，在命令行例输入需要绘制的新比例，你会发现屏幕菜单上显示的比例已经改变，这时，你就可以在图框内绘制相应新的比例的图形了。
这种方式的基本原理是这样的，我们锁定了出图比例，在绘制不同比例的时候，图框以及图框内所有的图形都会发生相应的变化，用户在使用中可以体会一下这种变化带来的方便三种在模型里画图并出图的方法的优劣作者：朱铮南在几本AutoCAD的教科书里看到教授的都是以下的几种在模型里画图出图的方法，因此现在许多人都跟着按这些方法使用AutoCAD，竟然对布局和视口毫不了解。
CAD中常见的比例问题汇总
CAD常见的比例问题汇总比例是AutoCAD中的一个很重要的概念，本论坛有关AutoCAD的比例概念已有很多介绍，只不过没有系统总结，最近有几个帖子又谈到这个问题，所以，我想就AutoCAD的比例概念专门发个话题分几帖做个系统介绍。
错误之处敬请指正。
一、绘图比例我们习惯称AutoCAD为1：1绘图，这1：1应该算是比例的概念，但实际上AutoCAD没有什么1：n绘图的说法。
我们也先别说输入100就是100mm，严格来说，我们输入的是100个图形单位，因为我们使用的是公制，1m长度的线你就输入1000，这个1000就是1000，什么时候成1000mm，到打印时通过“1mm=**单位”，即由打印比例反映出来。
一般来说不会因为图纸比例是1：100就输入1000/100=10。
这样，AutoCAD绘图实际是没有绘图比例这个概念的。
二、打印比例图形电子文件>> 物理图纸、工程图纸实际工程中不可能实物多大就画多大的图纸，也就是说电脑内的AutoCAD图形文件它还不是图纸，而仅仅是个图形电子文件，要把它变成实实在在的物理图纸就需要1：n打印出图。
采用1：100打印比例，就是把AutoCAD图形电子文件中长100的一条线打印成物理图纸上长1的一段线，如果采用mm作单位，也即当初1m长是输入1000的，设置“1mm＝100图形单位”，就是1：100打印。
如果当初是以m为单位，也即当初1m长是输入1的，设置“1m＝100图形单位”（当然，打印对话框上没有“米”选项，“1m＝100图形单位”实际要换成“1000mm ＝100图形单位”，也即”10mm＝1图形单位“），就是1：100打印，换句话说，如果电子文件上1000长的线通过打印，到图纸上是20的话（注意这个20是有单位的，是对应你采用的单位），那就叫做1：50打印出图（1000/20=50）。
为了叙述方便，我们假定采用公制，也即1米就输入1000，1毫米输真的就是mm。
CAD中的图形尺寸与比例的控制
CAD中的图形尺寸与比例的控制在CAD设计中，图形的尺寸和比例是非常重要的，它们直接影响着设计的准确性和可视性。
本文将介绍一些常用的方法和技巧，帮助大家更好地掌握CAD软件中图形尺寸与比例的控制。
1. 设置绘图比例：在开始绘图之前，我们需要先设置绘图的比例。
比例可以通过两种方式来设置，一种是按比例尺设置，另一种是按实际长度设置。
按比例尺设置：选择绘图界面中的“比例”按钮，然后在弹出的对话框中选择合适的比例尺。
常见的比例尺有1:1、1:10、1:100等。
选择适合的比例尺可以确保绘图的准确性。
按实际长度设置：选择绘图界面中的“设置单位”按钮，然后在弹出的对话框中选择合适的单位，如毫米、厘米、米等。
根据实际设计需求选择合适的单位，并设置好精度，以确保绘图的准确性。
2. 绘制线段和矩形：在CAD软件中，我们可以使用直线工具绘制线段，也可以使用矩形工具绘制矩形。
在绘制线段和矩形时，可以通过输入具体的尺寸来精确控制其长度和宽度。
在命令行窗口中输入“L”命令，然后按照提示输入线段的起点和终点坐标，即可绘制指定长度的线段。
同样地，输入“REC”命令可以绘制指定长度和宽度的矩形。
3. 缩放图形比例：有时候我们需要对图形进行缩放，以适应不同的布局或打印尺寸。
在CAD软件中，可以使用“缩放”命令来实现。
输入“SCALE”命令后，选择需要缩放的图形或对象，然后按照提示输入缩放比例。
4. 控制图形比例和尺寸的显示：在CAD设计中，我们可以使用“视图比例”和“尺寸样式”来控制图形的比例和尺寸的显示方式。
视图比例：点击绘图界面右下角的“视图比例”按钮，选择适合的比例，可以改变视图的显示比例，以便更好地查看和编辑图形。
尺寸样式：在CAD软件中，我们可以根据需要选择合适的尺寸样式来显示图形的尺寸。
在命令行窗口中输入“DIMSTY”命令，然后选择合适的尺寸样式，并设置尺寸的显示方式和字体大小。
5. 使用参照对象和约束：在CAD设计中，我们可以使用参照对象和约束来精确控制图形的尺寸和比例。
「推荐精读」CAD比例问题，不会设置比例，搞不清楚其中的关系？
「推荐精读」CAD比例问题，不会设置比例，搞不清楚其中的关系？大家先理解下面六个东西，【现实世界】→→→即表示我们现实世界的实体对象，如办公室、墙体、门窗、家具、天花地面等（该实体对象的大小我们可以理解为固定的）。
【CAD图形文件（电子版图纸）】→→→把实体对象借助于我们的CAD软件，把办公室、墙体、门窗、家具、天花地面等表达在我们的图形文件中。
【打印出来的纸质文件（纸质图纸）】→→→把CAD图形文件通过打印机打印出来的纸质文件，可以打印在不同的纸张大小上。
【现实世界】和【打印出来的纸质文件（纸质图纸）】之间的比例，一般称为「图纸比例」，也就是制图规范上的1：100、1：50、1：25、1:5、1:1等等。
【现实世界】和【CAD图形文件（电子版图纸）】之间的比例，一般称为「绘图比例」，为了方便起见，一般都是1比1，这就是我们经常会听到的在CAD中绘制按照1:1比例来对图形进行绘制。
【现实世界】和【CAD图形文件（电子版图纸）】之间的比例，一般称之为「打印比例」，比如同样的CAD文件，我可以打印在一张A4纸上，也可以打印在A1纸上，这个比例一般视实际情况而定。
（可以简单理解成冲印海报，同样的底片，可以印2寸的小照片，也可以印巨幅的大海报）。
大家一定要把上面的关系理解了。
大家不要想复杂了，为什么我们的CAD施工图文件会有1:100,1:50,1:30,1:5，1:1等比例，其实这里面肯定是有个标准（GB规范）在里面的，理论上我们可以以任何的比例对图纸进行出图，但是我们打印出来的图纸必须能指导施工，也就是最基本的能够看清我们图纸的内容。
纸张大小，A4=297*210，A3=420*297，A2=594*420，A1=841*594，A0=1189*841，以及加长图框A4加1/4长=371*210，A3加1/4长=525*297，A2加1/4长=743*420等等常用的纸质大小纸张。
简而言之，我们需要根据现实世界的大小以及打印出图的纸张大小，在满足规范的前提下指定合适的比例。
