关于电网系统中110KV变电安装施工技术的分析
关于电网系统中110KV变电安装施工技术的分析
摘要：文章结合了笔者多年的工作经验，系统的介绍了在变电安装施工中的难点，从施工过程中所遇到的技术难点作出了统一的总结。
具体从等电位地网、设备基础及其外壳接地线制作、电缆敷设、二次接线等方面进行分析。
从而提出了相关的解决措施，希望能给同行带来一定的参考价值。
关键词：110KV变电安装施工技术
前言
近些年来，粤电集团的不断改革，制度不断的完善。
使得粤电集团得到快速的发展，业务不断的扩大。
我们作为工程技术人员，必须以“质量零缺陷”，建设一流的用户满意工程为宗旨，创建优质工程、文明施工样板工地为目标。
以科技为先导，高起点、高标准、高质量、严要求，采用先进的施工工艺，精益求精。
在保证《国家电网公司十八项电网重大反事故措施》等有关规定、措施落实的前提下，施工质量和施工工艺成为本工程的闪光点。
因此，笔者对于变电安装工程技术做出了以下的总结。
1等电位地网
按照“国家电网继电保护标准化设计”原则篇规定：在控制室、保护室、屏下层电缆室、电缆沟内，按屏柜布置的方向敷设100mITl2的专用接地铜排，将铜排首尾端连接成目字形结构，形成保护室等电位地网；保护室的等电位地网要求必须使用4根不少于50mlIl的铜缆在电缆竖井处与主地网连接；并在连接处粘贴标识“等电位地网在此接地”二次电缆沟道内敷设的接地铜排与控制室的等电位地网相连接。
根据“继电保护十八项反措”我们在施工时对等电位地网的工艺进行了以下要求：
（1）等电位接地网铜排与主地网的连接一律采用放热熔接，铜排与铜排连接采用搪锡压接并确保搭接长度不小于其宽度的2倍。
(60mm) 其目的就是为了减少接触电阻，有利于故障时故障电流的通过，避免了故障电流通过电缆的屏蔽层造成电缆烧坏绝缘，酿成事故。
（2）屏、柜内接地铜排与保护室内的等电位接地网的连接采用截面为50mm 的铜缆，铜缆压接与线芯相符的线鼻子并搪锡，连接方式为螺接(镀锌螺栓配套平垫圈和弹簧垫圈)。
（3）屏、柜内的接地铜排预留6mm，均匀分布在屏内铜排上。
屏、柜上装置的接地端子采用截面4mm的多股铜线与该铜排连接；接地线端头压接与线芯相符的线鼻子，均匀地分接在铜排各个接地螺栓上，每个接地螺栓上接线不超过3根。
（4）我们沿二次电缆电缆沟敷设截面为120mm 的铜排、构建室外的等电位地网。
室外端子箱内的接地铜排与电缆沟的接地铜排连接，采用截面为100mm 的铜缆。
等电位接地网与主接地网连接时，我们选择了远离高压母线、避雷器和避雷针等大电流接地点，且直线距离均超过20m。
有效的避免了雷电电流对等电位地网的影响。
2 设备外壳、基础接地线
设备外壳、基础接地是人身安全和设备安全的基本要求；本站的设备基础接地及外壳接地全部采用铜排，我们严格细化施工工艺，对所有转弯处均使用平弯机、立弯机进行加工，为了避免因施工人员个体不同带来的差异，决定同类设备接地铜排加工制作定位到人，要求做到相同设备的接地连接方式一致、弯曲尺度一致、高度一致、长度一致、成排设备接地方向一致。
横平竖直，工艺美观。
3 电缆敷设工艺
电缆敷设工艺是本工程一项重点工作，也是难点之一。
我们要求在电缆支架上排放电缆时，动力电缆放在电缆支架的最上层，控制电缆放在电缆支架的二、三、四层，在电缆支架上敷设控制电缆时占满一层，再占新的一层；通讯、弱电及光缆电缆放在电缆支架的最底层。
在电缆敷设前，我们结合现场电缆沟走向，编制了详尽的施工计划及电缆敷设断面图，并进行现场落实工作。
具体做法如下：
（1）首先我们对到场的电缆进行检验，外观无明显缺陷，核对电缆型号、规格，对电缆用1ooov欧表进绝缘测试检查。
(2)充分利用电缆沟的立体结构，按照电压等级和保护屏区域分配电缆支架。
(3)确定每根电缆的敷设顺序，认真核对每根电缆长度、直径、位置、走向及在屏、端子箱内的位置在确保走向合理的前提下，同一层面尽可能连续施放同一种型号、规格或外径接近的电缆。
(4)制作了每条电缆沟、每层电缆支架、电缆沟交汇口及电缆竖井等处电缆敷设断面图。
(5)多次核对电缆敷设路径，确保电缆沟内的电缆排列整齐，避免交叉，特别是在电缆沟十字交汇处和井处。
(6)提前做好电缆标示挂牌(电缆标示牌应注明电缆的编号、型号、规格、电压、起点、终点)。
(7)敷设电缆时在电缆沟的交叉处、转弯处及主控楼首层电缆竖井处，安排
专职人员进行指导，并要求电缆敷设的起点、进入配电室入口处、电缆竖井处、终点处安排专人悬挂电缆标示牌。
敷设完成后及时进行电缆固定绑扎，使电缆敷设整齐、美观。
4 二次接线安装
为保证二次接线工艺质量，尽可能减少调试过程中的改线工作，我们从以下几个方面入手：
(1)调试人员提前介入现场，熟悉系统及图纸，发现问题及时和设计、施工及设备厂家沟通。
(2)采用施工试点制：在大面积施工前首先挑选有经验的二次接线人员制作样板屏，并经相关专业人员点评查找不足，并修正，再向二次接线人员交底并全面推广。
二次接线施工前向接线人员进行技术交底，明确责任，推行奖励机制。
(3)调试专业人员跟班指导制度：在二次接线施工时，调试人员现场跟班和接线工一起上下班，只要现场有接线工作就有调试人员，提高接线效率，及时发现并解决二次接线中问题，有效地避免了二次接线的返工现象，保证了二次接线的工艺质量。
(4)工艺要求
端子接线、内部勾线检查应符合设计图纸，接线正确率要大于≥99％。
导线与电气元件间采用螺栓连接、插接、焊接或压接等，连接要求牢固可靠。
柜内的二次导线严禁有接头，导线芯线应无损伤、无断股，导线及电缆芯线应成排成束排列整齐，竖直，在屏内连接不应任意歪斜交叉。
电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。
配线应整齐，清晰，美观，导线绝缘应良好，无损伤。
每个接线端子的每侧接线宜为l 根，但不得超过2根，对于插接端子，不同截面的两根导线不得接在同一端子，要采用转接端子转接，图示要标清，便于竣工图纸修改和以后维护查线)。
对于螺栓连接的端子，当接两根导线时，中间要加平垫片。
电缆屏蔽层接地检查应可靠、美观，且屏蔽层应在两端接地；接地引出线与屏蔽层采用锡焊，焊接要可靠。
二次电缆头制作内部填充物采用红色绝缘胶带缠绕密实紧固，外部统一采用黑色热缩管。
电缆挂牌不得挂错电缆。
电缆备用芯线必留于屏顶，绑扎成束。
接线端子严禁出现压接芯线绝缘外皮的现象。
屏内勾线要使用相对标号法。
接入屏内电缆芯线标号要用组合标号法(电缆标号+原理编号)。
电缆两端芯线标号要一致。
5小结
总而言之，我们作为变电安装的施工技术人员，在施工过程中一定要确保电
网的运行安全，完美的施工工艺质量也不可或缺。
参考文献
[1] 赵天艳. 浅析变电安装施工技术[J]. 经营管理者, 2011,(01) .
[2] 杨岚. 变电站选址应注意的要素[J]. 企业科技与发展, 2009,(22) .
[3] 马正平. 110kV变电站安装与调试施工要点探讨[J]. 科技资讯, 2010,(04) .
[4] 葛栋,沈海滨,贺子鸣,张翠霞,王献丽,陈锡阳,尹创荣,王伟然,杨挺. 110kV 输电线路并联间隙的电气性能试验[J]. 中国电力, 2011,(06) .
[5] 《华北电网继电保护标准化设计》。
关于电网系统中110KV变电安装施工技术的分析实践思考
关于电网系统中110KV变电安装施工技术的分析实践思考发表时间：2019-06-26T11:33:31.180Z 来源：《电力设备》2019年第1期作者：梁琰哲王龙马光成力一弘樊至峰计宏深王[导读] 摘要：在电网系统建设当中，110KV变电安装施工是其中重要的建设环节，做好相关的管理和控制是十分必要的。
（国网朔州供电公司）摘要：在电网系统建设当中，110KV变电安装施工是其中重要的建设环节，做好相关的管理和控制是十分必要的。
本文就对于110KV 变电安装施工技术方面的相关问题进行了分析和探讨。
关键词：电网系统；110KV变电安装；施工管理1引言在当前电网系统当中，110kV变电站是非常重要的构成，对于社会用电来说发挥着非常重要的作用和意义。
而在具体变电安装施工的过程中，由于其施工专业性强，技术含量高，这也对于施工技术管理方面工作的开展提出了很高的要求。
我们应该充分分析和思考110kV 变电安装施工的相关需求，做好合理的论证和改进优化，提升施工技术水准，保障施工活动的顺利开展。
2 110KV变电安装施工技术分析第一，土建基础施工。
变电站土建基础施工是变电安装施工的土建基础性工作，对于变电设备安装技术具有重要的影响。
为了保证变电设备安装质量，需要对于变电站土建基础施工进行综合性考虑，在变电站土建基础设计的过程中，需要对于变电站的安全性、变压器的质量、线网敷设等进行综合性的考虑，从而确定变电站土建基础的强度与尺寸。
在变电站土建基础的建设中，需要对于变电设备的金属支座、防护罩接地等进行设计，从而保障变压器等变电设备的安全有效。
在变电站土建基础的施工过程中，需要由安装单位、建设单位以及供货方进行监督施工，确保土建基础的设计施工满足变电设备的安装需要。
土建基础施工是后续变电安装施工的重要基础，做好这一方面的工作对于提升后续变电施工的效率和质量来说是非常关键的。
第二，变压器设备的安装。
在实际变电安装施工当中，变压器设备安装是其中的重要一环内容。
110KV变电安装施工技术难点及解决措施
110KV变电安装施工技术难点及解决措施随着监控技术、远程通信技术等信息技术的发展，有效的提高了我国变电站的自动化水平。
变电站的自动化建设技术成为了电力系统发展中的关键技术，在110KV变电站的安装施工过程中，应当设计好相关的施工方案，保证施工过程有章可循，提高施工的质量。
在施工的过程中由于变电站设备的复杂性，所以在技术上存在一定的难度，常常发生安全事故，影响了施工的效果。
因此应当加强对变电站施工技术的研究，提高施工的质量，保证电力系统的安全。
标签：变电站施工；技术；措施变电站作为输配电工程中投资大、技术含量比较高的项目，在施工建设的过程应当提高其施工的质量，否则将会对变电站运行过程中的可靠性和经济性产生比较重要的影响。
变电站作为电力系统的重要组成部分，电力施工具有一定的风险性，因此在施工的过程中应当提高施工技术，保证施工的安全和质量。
1 变电站施工过程中的技术难点分析基础墩施工是变电站施工的基础性工作，对于变电站的安装质量具有重要的影响。
在施工的过程中要考虑设计的要求、变压器的质量、体积等方面的因素，以此来确定变压器基础墩的强度和尺寸。
对于有防护罩的变压器还应当加设金属支座，金属支座是做好变压器和防护罩接地的重要措施。
在安装之前应当对变压器设备进行仔细的检查，可以由供货方、安装单位和建设单位组成联合工作队进行设备的检查，保证设计图纸、设备清单和施工操作的一致性。
对于变压器设备以及配件规格等进行核对，对设备的本体和评价的外观进行检查，保证设备的完整性[1]。
对变压器油箱的封闭性进行检查，防止出现渗油、漏油等问题；同时还应当对变压器的绝缘瓷件进行检查，保证其良好的绝缘性，避免在以后的应用中影响变压器的使用性能。
在检查的过程中要做好相关的记录，对于发现的问题要及时的处理，从源头保证变电站设备的安全。
1.1 安装隔离开关时的问题。
在安装隔离开关时，要保持隔离开关联杆传动结构和把手之间的紧密结合，不能够出现孔隙。
110 kV变电站电力施工技术分析
110 kV变电站电力施工技术分析摘要：文章结合110 kV变电站的实际情况，对其电力施工技术进行分析，可以详细了解该变电站的回路进线方式，总降压站进线柜的连接方式以及10kV 的高压柜的组成情况等。
关键词：变电站；施工技术；设备调试1.1 变电站变压器设备的调试步骤及变压器的附件组装1.1.1 变压器的附件组装变电站的变压器采取散件运输的方式，各个附件运达指定现场以后，采用吊车将所有的附件组装在一起，例如50 MV A的变压器采取散装运输方式，到达现场后，就需要用负载量有30 t的吊车进行组装作业。
变压器的一些特殊组成部分，还需要在特定的环境条件下才能进行组装作业。
由于变压器的内部环境需要保持干燥的状态，因此在变压器的充氮状态被破坏时，处于充油状态下才能进行变压器的储油柜和散热器等附件的组装作业。
1.1.2 变压器的储油柜和散热器的安装如果变压器采用的是胶囊式的储油柜，在进行附件组装作业之前，首先需要对胶囊进行检查，查看是否存在裂痕以及胶囊损伤等情况。
其次，就要检查变压器储油柜的内部是否干净，有无氧化腐蚀、异物杂质，如果存在污染，需要立即清除留存的污染物体，以确保变压器安装之前储油柜的安全性。
在变压器厂方的技术人员指导之下，可以通过封闭气孔，对储油柜内部加入一定程度的压力，并保持半个小时左右的高压环境，来测试储油柜的密封状况，查看是否存在气漏现象，此方法切记一定要在专业技术人员在场确认的情况下进行，不能擅自作业，以免发生危险。
安装油位表的时候，要首先检查油位表的连杆的伸缩情况是否正常，能否灵活作业，油位表的指针转动是否正常，当油位接近最低或最高限制时是否能正常报警。
一般情况下，变压器的储油柜需要用承载负荷20 t的吊车来进行组装作业。
检测储油柜之后，还要检测瓦斯继电器，如果继电器质量合格的话，储油柜和瓦斯继电器两者可以一起进行组装作业。
接来下就是变电器的散热器检测。
散热器在组装之前，要完成主油路管的连接，还需要检查散热器是否存在氧化腐蚀、异物污染等情况，散热片是否完好无缺，一切正常的话，就可以进行散热器的组装作业。

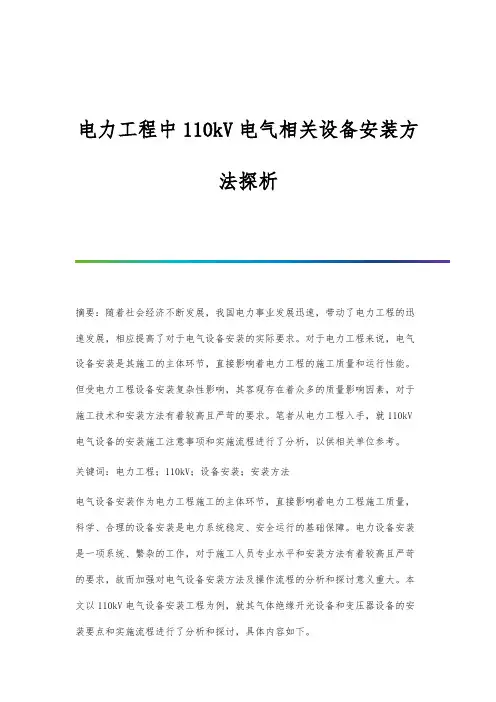

电力工程中110kV电气相关设备安装方法探析
电力工程中110kV电气相关设备安装方法探析摘要：随着社会经济不断发展，我国电力事业发展迅速，带动了电力工程的迅速发展，相应提高了对于电气设备安装的实际要求。
对于电力工程来说，电气设备安装是其施工的主体环节，直接影响着电力工程的施工质量和运行性能。
但受电力工程设备安装复杂性影响，其客观存在着众多的质量影响因素，对于施工技术和安装方法有着较高且严苛的要求。
笔者从电力工程入手，就110kV 电气设备的安装施工注意事项和实施流程进行了分析，以供相关单位参考。
关键词：电力工程；110kV；设备安装；安装方法电气设备安装作为电力工程施工的主体环节，直接影响着电力工程施工质量，科学、合理的设备安装是电力系统稳定、安全运行的基础保障。
电力设备安装是一项系统、繁杂的工作，对于施工人员专业水平和安装方法有着较高且严苛的要求，故而加强对电气设备安装方法及操作流程的分析和探讨意义重大。
本文以110kV电气设备安装工程为例，就其气体绝缘开光设备和变压器设备的安装要点和实施流程进行了分析和探讨，具体内容如下。
一、气体绝缘开关设备安装施工要点分析气体绝缘开关即常说的GIS设备。
在进线侧绝缘灭弧介质的选择阶段，相关工作人员应避免使用油断路器，而优先使用SF6，借助SF6良好的绝缘性能和断流能力，以及快速灭弧、可频繁操作、不会爆炸以及检修周期长等特性，保障高压系统断路器的实际使用需求。
以某电器工程为例，其额定电压和正常电压分别为145kV和110kV，额定电流1250.0A，额定频率50Hz，浪涌脉冲可以承受的最大电压为650.0kV。
系统内CB、DS、以及ES均未电气操作。
其GIS设备结构如图一所示。
图一某电气工程GIS设备结构示意图LA、PT、CB、以及CHD等元件都是GIS设备的重要组成，由于其中部分单体的形状不规则，且重量较重，容易给设备的安装操作造成一定的困扰。
另外，在设备安装施工过程中，安装人员还需注意始终保持设备部件干燥、整洁的状态，以确保设备安装质量。
110kv电力输电线路施工方法及要点分析
110kv电力输电线路施工方法及要点分析摘要：110kV输电线都是维持电力系统能够正常运转的主要部分之一，其主要承担着电能传导的任务，如果发生故障问题必然会对群众正常用电安全产生不利影响。
因此文章探究110kV输电线路施工技术的方法及要点。
关键词：110kV；输电线路；施工技术；质量控制随着目前社会经济发展，群众生活质量水平得到很大提高，社会生产和群众生活对电能的需求量越来越多，推动了电力行业发展，而110kV作为我国电网中很重要的一项组成部分，线路工程主要作用就是承担着电能运输，其安全稳定性跟社会稳定、经济发展建设有直接关系。
对110kV输电线路进行施工时，很容易发生技术问题，对线路后期运转工作造成不利影响。
所以开展工作时，电力企业需要根据这项工程的特征，严格遵循控制原则，对其施工质量合理进行控制，有效将线路工程的社会价值发挥出来，实现目前社会用电需求。
1分析110kV输电线路工程施工技术问题1.1 线路勘测问题线路工程施工过程中，线路勘测问题是这个工程技术中主要出现的问题之一，这同样是110kV输电线路施工基础内容，对工程项目施工有关资料进行前期勘测和整理时，能够给予后期图纸设计和施工工作提供一定支持。
为了有效确保110kV输电线路运转的安全性，适量地将路径长度降低，减少投资成本，这项工作中的主要内容就是对杆塔桩之间的距离和转角等内容测量，开展这项工作过程中需要把高度差、转角等一些测绘工作做好，尽可能将测绘过程中的数据偏差降低。
在此阶段中要求测绘工作人员具备专业知识，同时还要有很高的职业素养，将自身所掌握的专业知识熟练运用在实际工作中。
开展施工前需要在已测好的线路中心线上明确杆塔桩的中心位置、直线桩位置等，然后重复对断面高程、档距等一些指标进行测量。
如果测量获取到的数值差距很大，跟相关标准不符，要求及时分析发生偏差的主要原因，对其提出有效措施，这样可以获取更加准确的数据，为后期有关工作的顺利开展提供有利条件。
110kV高压电缆施工技术难点与解决措施分析
110kV高压电缆施工技术难点与解决措施分析发布时间：2021-09-11T08:14:38.309Z 来源：《基层建设》2021年第17期作者：曾龙兴[导读] 摘要：随着人们的生活生产水平的不断提高，对电能的需求也越来越大，然而电力供应压力继续增加，如何有效地加强电力系统的电源性能，和做好配置建设是非常重要的。
广东威恒输变电工程有限公司 528000摘要：随着人们的生活生产水平的不断提高，对电能的需求也越来越大，然而电力供应压力继续增加，如何有效地加强电力系统的电源性能，和做好配置建设是非常重要的。
作为电力系统的基本链接单元，高压电缆施工技术属于一个非常重要的施工管理环节。
为了进一步提高电力工程综合建设水平，力求在效益的基础上建设安全、高效和低损耗的高压电缆。
关键词：110kV；高压电缆施工；关键技术引言经济的发展促进电力系统的发展，110kV高压电缆是电力部门较为重要的输电工具，保证其正常运行就是保证电力事业的正常发展，因此对于施工要求较高。
然而目前我国电力部门在110kV高压电缆的施工中仍存在诸多技术难点，为此我国电力部门必须加大解决力度，保证施工的顺利进行。
一、110kV高压电缆施工的技术难点1.1电缆敷设过程损伤在进行110kV高压电缆敷设施工的时候，施工单位往往都会采用以下几种施工方式：电缆隧道、电缆沟挖掘、穿管以及直接填埋等。
采用这些施工方式来进行110kV电缆的敷设施工，很容易导致电缆出现损坏。
如在采用穿管施工方法的时候，因为管道中存在着大量的混凝土渣，在穿线的过程中，很容易使电缆表层出现划痕、破损，严重影响电缆施工质量，使电缆无法正常应用。
此外，在利用机械设备进行高压电缆敷设时，机械在使用管理不当，电缆会与机械产生摩擦和牵引扭力，从而给电缆表面的绝缘层带来严重的损坏和绞伤，不仅会导致电力系统不能正常运行，还会大大增加电力系统的安全隐患。
1.2电缆附件安装在110kV高压电缆施工的时候，电缆附件的安装是至关重要的一个施工环节，且专业性要求比较强。
110kV变电站安装调试技术分析
３ ｍｍ）。穿煤层 段 ：钻 眼爆 破时所 用的机具 ：手 ２ 持 式风钻 ，钻孔直 径为 ４ ｍｍ。打 设锚杆机具 ：顶 ２ 锚 杆采用风 动锚杆钻机 打设 ，帮 锚杆采用手 持式风钻 打设 ，钻孔直径 均为 ２ ｍｍ。 ８ ． （ ）掘进方式与工艺流程 二 采 用 打 眼放 炮 的方 法 施 工 ，耙 斗 机 扒 装 碴 配合
１ ０ 工 博 ２１ ・０中旬 刊 ７ 会 览・０１ １
技术交流
３ 、变压 器就位符 合要求后 ，将滚轮 用能拆卸 的制 ５ 、避雷 器及其支架 必须安装 牢固 ，防止反 冲力使 动装置加以固定 ；不允许用 电焊焊死在轨道上 。 其变形和移位 ，同时应便于观 察和 检修 。 ４ 、装接 高 、低压 母线时 ，母线 中心 线应与套 管中 ６ 、无续流 避雷器 的高压 引线 与被保护设备 的连 线 心线相 符 。母 线与变压 器套管连接 ，应用 两把扳手 ， 长度应符合产品的技术规 定。 以防 止套管 中的连接螺 栓跟着转 动 。特 别注意不 能使 四、电力 电容器的安装调试 套管端部受到额外拉力 。 （ ）安装前的检查 一 二、互感器 的安装 电容器在安装前应进行下列检查 ： （ ）电压互感器的安装 一 ｌ 、套管 芯棒应 无弯曲或滑扣现象 。 电压互 感器 一般 多装在 成套 配 电柜 内或直 接安 装 ２ 、引出线端 连接 用的螺母 、垫 圈应齐全 。 在户外架构上 。电压互 感器安 装前外观检查 ：ｌ 、检查 ３ 、外壳应 无 凹凸缺 陷 ，所有接缝 不应有裂缝或渗 瓷套 管有无裂 纹损伤 ，瓷套管 与上盖 问的胶合是 否牢 油现象 ；当有 损伤 、缺 陷或漏油渗 油时 ，应送 回更换 靠 。２ 、附件应齐全 ，无锈蚀 和机械损 伤 。３ 、油浸 式 或修理 。在检查过程中不得打开电容器油箱 。 电压互感 器油位应正 常 ，密封 良好 ，无渗油现象 。４ 、 ４ 、检查 电容器的型号规格是 否符合设计要求 。 互感器的变 比分接头位 置应 符合设计 规定 。５ 、二次接 （ ）电容器的安装 二 线板应 完整 ，引出端子应 连接 牢固 ，绝缘 良好 ，标 志 １ 、安 装 电力 电容 器 的环 境 要求 。 电容 器应 安装 清晰 。 在无腐 蚀性气体 及无蒸汽 ，没有剧 烈振 动、冲击 、爆 （ ）电流互感 器安装 二 炸 、易燃等危险场 所 。电容器室的防 火等级应按二级 电流互感 器的安装应视设备 配置情况而 定 ，一 般有 考虑 。电容器装 置的构架应 采用非燃料 材料 。电容 器 下列几 种装在 金属构架上 。装在成 套配 电拒 内 。对 这 室地面宜采用水泥沙浆抹面并压光 ，也可铺砂 。 种 电流 互感器 不再进行 本体安装 ，只需检查 接线 。电 ２ 电容 器 室 内 电力 电 容 器 安 装 。 电容 器 室 内 、 流感 器在安装之 前也应 像电压互感 器一样进 行外观检 应 设置 维 护通 道 （ 常 运行 时 巡视 、停 电后进 行检 正 查 ，符合要求 之后才能 进行安装 。在安装 时应注意 以 修 及更 换 设备 的 通道 ） ，其 宽 度 （ 距 ）不 宜小 于 净 下几点 ：１ 、每相 电流互感器的 中心应尽量安 装在 同一 １ ０ ｍ１。维护 通道与 电容 器之 间应设 置网状遮栏 。 ２０ ２ ２ 直线上 ，各互感 器之 间的间隙应 均匀一致 。２ 、当电流 如果 电容器构架 与墙或构架 之 间设 置检修走道 （ 电 停 互感 器二次绕组 的绝缘 电阻低 于１ ０～２ Ｍ时 ，必须进 后打开 网门后方 能进行检修 和更换设 备的走道 ）时 ， ０ 行干燥 ，使其恢复绝缘 。３ 、接线时应注意不使 电流互 其宽度不宜小于ｌ ０ ｍｍ。 Ｏ０ 感器接线端子受到额外拉力 ，并接线正确。 ３ 、电容器安 装时 ，首先 应根据每 个电容器铭牌上 三 避雷器的安装和试验 所示的 电容量按相 分组 ，应 尽量将三相 电容器的差值 （ ）阀形避雷器 一 调 配到 最小 ，其最 大与最小 的差值不应超 过三相平均
110kV高压电缆施工技术难点与解决措施分析_1
110kV高压电缆施工技术难点与解决措施分析发布时间：2021-09-15T00:57:11.006Z 来源：《工程建设标准化》2021年12期作者：张鸣[导读] 随着人们生活水平的快速提升，我国用电总量也越来越高，由此人们对用电的安全和稳定性也加强了关注。
110kV高压电缆施工是电力建设中最基本的一项工作。
张鸣安徽省引江济淮集团有限公司，安徽合肥 230001摘要:随着人们生活水平的快速提升，我国用电总量也越来越高，由此人们对用电的安全和稳定性也加强了关注。
110kV高压电缆施工是电力建设中最基本的一项工作。
在电缆工程施工当中，由于各类技术和成本问题，容易出现安全隐患，需要项目管理人员对施工质量进行实时控制，这样才可以保障工程在后期的施工质量。
因此对110kV高压电缆施工进行全面的深层次的探究非常有必要。
关键词：110kV；高压电缆；施工技术；难点；处理对策电缆线路相对架空线路有非常多优势，但是电缆线路施工却存在较大难度，特别是在常见的110kV高压电缆工程中，电缆敷设时除考虑施工现场部分因素以外，还须考虑到对施工人员提供应有的安全保障。
建设期间施工技术的不断提高，可以有效降低后期对电路电缆维护和整改投入。
避免资金浪费的同时，可以确保供电输电的正常运行。
1施工技术难点1.1电缆附件安装电缆附件安装是110kV高压电缆建设过程中最关键且质量要求最严格的一个阶段。
电缆附件安装是一项需要专业操作的工作，一些施工单位安装人员并不具备良好的业务技能，对工艺流程认知程度不到位，实际安装期间并没有严格根据环境要求、工艺流程等开展工作，给后期送电和运行埋下安全隐患。
所以电缆附件安装期间，一定要综合考虑各项有可能发生的不利因素，严格把关附件安装人员资质，严格根据工艺流程进行施工。
如果无法达到对应需求，需要立刻停止或重新进行附件安装，确保高压线路能保持长期正常运行。
1.2电缆敷设高压电缆敷设，其常见是采用电缆沟或穿保护管等方式进行，在敷设期间易导致高压电缆损伤甚至损坏。
110kV变电站设备安装调试技术的要点、难点分析
110kV变电站设备安装调试技术的要点、难点分析摘要：变电站是将电力系统中的电流进行升降压的变电和配电处理,再由输电线路输出。
本文主要详细的分析了 110kV 变电站装置安装调试的时候出现的一些技术方面的问题，从一些相关方面而且根据这么长时间在电力装置安装调试以及电力系统设计时候的一些有用的经验。
关键词：110kV变电站；设备安装调试技术；随着社会的不断发展，人们对电的需求量在不断的增加，电网的结构也日趋复杂。
变电站在电网运行中起着重要作用，变电电气设备运行的好坏直接影响到电力能源的输送，进而影响人们的生产工作和生活，因此，必须要加强对变电电气设备的安装与运行维护技术研究，以确保变电站能够稳定的运行。
一、110kV变电站设备安装调试技术的难点1.底座与预制基础尺寸不匹配。
目前，我国的变压器并不是直接安装在地面上，通常安装在具有基础型的钢座上。
基础型的钢座焊接在接地干线上，并固定在地面上。
变压器则是利用螺栓固定在钢座上。
然而在安装变压器时，常会出现变压器底盘与钢座的尺寸不匹配的问题，影响设备的顺利安装。
2.安装过程的合理操作。
变电站加强对操作人员的技术培训，落实责任，完善质量管理体系，贯彻操作注意事项、安装事项，保障安装调试质量。
仪表等设备安装位置要严格遵守设计文件图纸规定。
然而安装调试过程中，由于技术人员对仪表不合理的敲击、震动，造成仪表安装的不牢固、不平正或是仪表与设备、线路管道或设备的连接、固定处受力不均，一旦遭到非正常的外力就会使得设备不牢固。
在穿线前没有对线路管路安装与链接其进行吹扫，清扫污物，进而对线路的链接造成影响。
电气设备安装地多尘、潮湿时，需要进行防潮防尘处理的却没有采取及时的防范措施3.缺少全面的电缆防护措施。
电力电缆通常是铺设在地下，在地下的电缆管孔，通常不被重视。
通常在安装电缆过程中，疏忽了对管孔的管理，而造成漏堵等问题，发生小动物误入和外部水渗入现象。
在铺设电缆时缺少与变电站的其他的工程相互之间的交流和配合，从而导致电缆沟内出现积水等隐患。
浅析110kV高压电缆施工技术难点和解决措施
浅析110kV高压电缆施工技术难点和解决措施110kV高压电缆施工施工技术难点主要体现在电缆损伤、电缆附件的安装、电缆的防火处理三个方面。
本文是以此类难点出发，探讨施工过程中涉及的设备及解决措施，力求提升110kV高压电缆施工质量。
标签：高压电缆;施工难点;措施随着我国城镇化建设的持续推进，城镇供电线路的建设规模也不断扩大。
而在整个电力系统运行中，110kV高压电缆是至关重要的，它的质量直接关系着电力系统运行效果，所以对它的施工要求也是非常高的。
然而目前我国电力部门在110kV高压电缆的施工中仍存在诸多技术难点，为此我国电力部门必须加大解决力度，保证施工的顺利进行。
1、110kV高压电缆施工的技术难点110kV高压电缆施工的技术难点主要体现在电缆损伤、电缆附件的安装、电缆的防火处理三个方面。
施工单位常用的铺设110kV高压电缆的方式主要包括采用电缆隧道、挖掘电缆沟、进行穿管与直接填埋等。
在这些施工方式中110kV高压电缆较易受到损伤。
在采用穿管的方式时，由于管道中存有较多的混凝土残渣，极易划伤电缆外皮而影响电缆的正常使用。
同时由于电缆易受到来自管道壁的摩擦与机械损伤，使得电缆发生弯曲而无法使用。
除此之外，在电缆沟中铺设或者直接填埋时极易受到沟渠或地面的摩擦，对电缆的外绝缘层造成极大影响而发生漏电现象。
作为110kV高压电缆安装的重要附属性元件，其附件的安装具有十分重要的作用，同时也是一项极其专业的工作。
纵观目前高压电缆的施工状况，诸多施工单位所使用的安装人员业务水平较低，思想素质较差，因此在安装的过程中由于缺乏对附件的专业认识，使得电缆附件极易发生损伤，对电缆线造成严重的影响。
除此之外，施工现场的空气温度与湿度也极易对附件的安装产生影响。
若温度与湿度过高，则极易对附件的元件产生腐蚀，进而影响高压电缆线的正常使用。
在进行110kV高压电缆施工时，防火既是工作的重点，同时也是工作的难点。
为防止高压电缆在施工及使用的过程中起火，施工人员通常会在高压电缆的外皮涂抹相应的防火材料，同时在施工前施工人员还会选择封闭或者隔离等方式进行防火处理。
