联网型光电感烟探测器说明书
天花板
底座
安装孔距
直流电源输入(无极性)
继电器无源触点输
出,默认常闭输出
(常开常闭可设置
)
联网型光电感烟火灾探测器
使用说明书
JTY-GD-DG311联网型光电感烟火灾探
测器(以下简称探测器)适用于商场、宾馆、
商店、仓库、电机房等民用及工业场所的
火灾预报警。
探测器具有灵敏度高、稳定可
靠、耗电小、美观耐用、使用方便等特点，
可与安防系统配套使用
一. 性能：
报警声音：≥80dB
供电电源： DC9V～DC28V
电流：静态电流≤200uA
报警电流≤45mA
工作温度： -10℃～+50℃
相对湿度：≤95%RH(40℃±2℃)
烟雾灵敏度：1.06±.26%ＦＴ.
符合标准：GB4715-2005
输出形式：声光报警/继电器无源触点
（NO/NC可设置）输出
二. 功能：
自检：按下检测按钮,探测器LED常亮，
同时发出报警音响（注：自检仅对于探测器
本身内部功能进行检测，自检时无继电器信
号输出）。
工作：正常情况下,探测器大约每隔
6秒指示灯会闪亮一下。
探测器自动检测
周围环境中的烟雾浓度,并根据使用环境
状况进行灵敏度自动补偿。
当烟雾浓度接
近报警值，探测器加快对烟雾浓度趋势进
行智能运算,同时报警指示灯开始闪亮。
若运算结果达到或超过报警值,探测器开
始声光报警,并启动继电器输出。
当周围
环境的烟雾浓度降低到报警值以下时,探
测器自动恢复正常工作状态。
输出：无源触点输出；触点容量
24V/1A，可通过探测器内部的跳线，设置
为常开或常闭触点输出。
出厂时跳线默认
设置触点为常闭。
三. 结构特征：
探测器外形示意图如图1所示。
图1：探测器外形示意图
四.安装：
在天花板上相距60mm的位置上打两
个直径5mm的安装孔, 如图3用涨塞和螺
钉固定探测器底座在天花板上。
图2：安装示意图
注意：该产品不适宜在以下场所使用：
●正常情况下有烟滞留的场所
●有较大粉尘、水雾、蒸汽、油雾污染、
●腐蚀气体的场所
●相对湿度大于95%的场所
●通风速度大于5m/秒的场所
五. 接线：
连接电源线在底座端子3、端子4上,继
电器无源触点输出线连接在底座端子1、
端子2上。
将探测器按正确方向扣在底座
上，压下后顺时针方向旋紧。
接通电源即
可工作。
接线如图3所示。
图3：接线示意图
六. 故障分析与排除
1.报警无输出:检查跳线设置是否正确．
2.频繁误报警:可能传感器迷宫中积尘过
多引起,用吸尘器清理迷宫(外部黑色塑胶
部分)
七. 维护
在使用过程中,如遇到使用故障,
请尽快与供应商联系,不要私自拆卸
修理,以免发生意外。
如长期不使用,必须拆下探测器,
装入包装盒中,在通风干燥处存放。
八. 运输和储存
根据GB/T15464-1995《仪器仪表
包装通用技术条件》的规定进行运输
和储存。
运输储存过程中必须保持生产厂
原包装及封印完整，并保证产品不受
到剧烈冲击。
环境气温应避免剧烈变化。
装箱叠放高度不超过6层，拆箱
后单件叠放高度不超过5层。
JTY-GM-GSTN9811(Ex) WIS 点型光电感烟火灾探测器安装使用说明书
一、注意安装使用说明书(Ver.JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器1.01,2022.04)事项1. 产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有腐蚀性物质的场所（包括使用磷化铝杀虫剂的烟草仓库）。
产品不可被安装在对设备有特殊认证要求的环境或场所（包括但不限于船舶、飞机、火车、机动车等交通工具）。
如有特殊需求，请联系本公司相应销售人员。
2. 应严格按照有关爆炸危险场所安全规定进行安装与维修。
3. 严禁在现场带电开盖。
4. 外壳应接地良好。
二、概述JTY-GM-GSTN9811(Ex)/WIS点型光电感烟火灾探测器（以下简称探测器），本探测器由感烟探头和安全栅两部分组成，其中感烟探头是采用红外散射原理研制而成的点型光电感烟火灾探测器，安全栅为隔爆型安全栅，外壳为铝合金材料，具有很好的机械强度，安装使用方便。
探测器防爆性能符合GB/T 3836.1-2021《爆炸性环境第1部分：设备通用要求》及GB/T 3836.2-2021《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》和《GB/T 3836.4-2021 爆炸性环境第4部分：由本质安全性“i”保护的设备》标准的要求，同时还满足GB 4715-2005《点型感烟火灾探测器》中的各项要求。
探测器适用于ⅡB、ⅡC类爆炸性气体环境的1区和2区，不适用于0区及煤矿井下环境，可用于户外，需根据现场环境选用。
三、技术特性1.使用环境：温度：-40℃～+55℃相对湿度≤95%，腔体内部不凝露2.工作电压：总线电压24V电压允许范围：16～28V3.监视电流≤4.1mA ,报警电流≤4.3mA4.回路带载能力：线芯截面不小于1.5mm2双绞线，长度1000m，不超过70只5.外形尺寸：274mm×176mm×103mm6.防护等级：IP65（隔爆部分）/IP54(本安部分)7.壳体材料和颜色：金属/红色（隔爆部分）；塑料/白色（本安部分）8.重量：约1.3kg9.安装孔距：149~156mm10.执行标准：GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021、GB 4715-200511.防爆标志：Ex db ib IIC T6 Gb12.防爆合格证号：CE23.7254四、结构特征外形尺寸示意图如图1所示：图1 探测器外形示意图五、安装与布线警告：安装设备之前，请切断回路的电源。

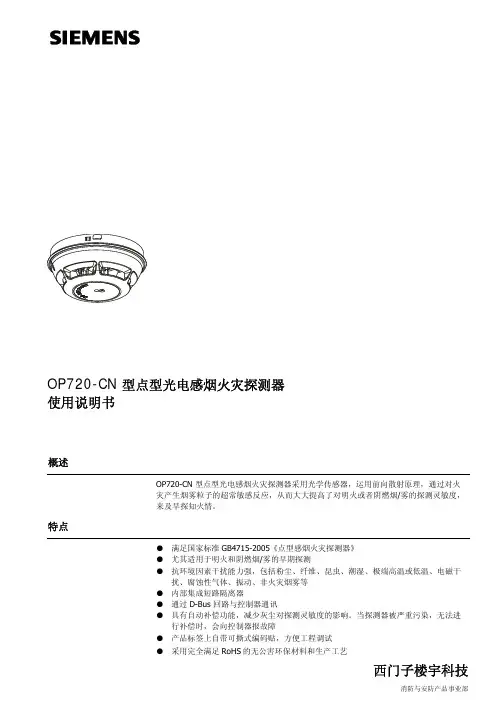

020_OP720-CN_A6V10214507_b_zh_BT release
概述 特点
OP720-CN 型点型光电感烟火灾探测器采用光学传感器，运用前向散射原理，通过对火 灾产生烟雾粒子的超常敏感反应，从而大大提高了对明火或者阴燃烟/雾的探测灵敏度， 来及早探知火情。
● 满足国家标准 GB4715-2005《点型感烟火灾探测器》 ● 尤其适用于明火和阴燃烟/雾的早期探测 ● 抗环境因素干扰能力强，包括粉尘、纤维、昆虫、潮湿、极端高温或低温、电磁干
重量 0.086 Kg 0.052 Kg
北京西门子西伯乐斯电子有限公司 北京市海淀区上地信息产业基地信息路 18 号
邮编： 100085 电话： +10 6296 2255 传真： +10 6298 7387
文件号 版本日期
A6V10214507_b_zh_-01.2009
版本号 b
©北京西门子西伯乐斯电子有限公司版权 2009 内容如有改动将不提前通知。
序号
名称
灵敏度 [ % / m ]
1
标准
2.5
2
灵敏
1.8
探测器本身带有 LED 指示灯，下表列出指示灯的状态所表示的探测器的工作模式。
工作模式 正常 定位/测试火警 报警
指示灯状态 灭 每秒闪一次 常亮
图1 - 内部报警指示灯 (AI)居中，安装时无需对准方向
图2
1 - 探测器 2 - 防尘罩
z 简单、省时、高质量的安装 (图 1) 安装探测器，需要事先安装探测器底座。探测器底座安装完成后，只需将探测器 插入底座，进行旋转，直至卡紧。
z 防尘罩 (图 2) 每只探测器都配有防尘罩。建筑施工期间，防尘罩可防止灰尘及污染。
所有施工全部完成后，必须将防尘罩移走！
SD03烟雾探测报警器说明书
SD03烟雾探测报警器说明书1、产品简介SD03烟雾探测报警器采用特殊结构设计的光电传感器，贴片加工工艺生产，具有灵敏度高、不易误报、耗电小、美观耐用、使用方便等特点。
产品具有自检功能，可进行模拟报警测试。
该产品适用于家居、商店、歌舞厅、仓库等场所。
2、产品特点●薄型设计隐蔽美观。
●利于烟流入的效果。
●可与GSM报警器主机对码。
●具有低电提醒功能●易于维修清洗，维护成本低廉。
3、产品外观4、使用说明4.1、使用方法（1）上电：烟雾报警器装入两节7号电池，语音提示“欢迎使用刻锐烟雾探测报警器”，表示上电正常。
（2）检测（待机巡检）：上电后进入巡检状态，指示灯43S闪烁一次，周期循环，表示烟雾报警器进入正常巡检状态。
（3）功能测试：长按测试键，烟雾报警器指示灯快速闪烁，并发出提示语音“功能测试正常”，表示烟雾报警器工作正常。
（4）烟雾报警：正常情况下，烟雾报警器指示灯43S闪烁一次，自动检测周围环境浓度，当烟雾浓度达到报警值时，烟雾报警器指示灯开始快速闪烁，同时发出报警声。
（5）电池检测：烟雾报警器每隔86S自动检测一次电池电压，当电池电压低于设定阀值事，烟雾报警器会每隔43S发出“电量不足”提示音，提示您应更换电池，否则会影响烟雾报警器正常工作。
（6）探测器故障：当烟雾报警器出现故障时，报警器会发出“探测器故障”的提示音，此时应该对其进行处理，具体方法见4.3事项。
4.2、烟雾报警器与GSM报警主机对码烟雾报警器与报警主机对码：烟雾报警器开机后，先将GSM报警主机进入学习探测器状态，再长按烟雾报警器的测试键，烟雾报警器进入测试状态，语音提示“滴，呜，呜……，功能测试正常”，同时发送一信号，主机收到该信号后，会“滴滴”两声，表示对码成功。
测试烟雾报警器是否与GSM报警主机对码成功：对码成功后，将GSM报警主机退出学习状态，并布防；再长按烟雾报警器的测试键，若GSM报警主机报警，表示烟雾报警器与GSM报警主机对码成功。
光电式感烟报警器说明
光电式感烟报警器的安装与调试红外光电式烟雾传感器将烟雾颗粒作为被测对象，通过烟雾颗粒对发光元件发出的红外线的散射作用，在接收元件端产生电量的变化，通过判断电量的变化确定烟雾报警器的状态。
下图为光电式感烟报警器的电路原理图。
火灾报警器集成电路MC145012MC145012集成了报警器的全部功能，只要外接红外线发射电路、接收元件及扬声器等，就可构成一台火灾报警器。
下表为MC145012引脚功能。
电路使用声光报警，电路工作时，MC145012集成电路6脚输出高电平驱动VD1发出红外线信号，由VD2接收，VD1和VD2安装成不能相互直射的位置，当不存在火灾引起的烟雾时，LED2输出为0；如果有烟雾，则红外线因烟雾而发生散射，使VD2能接收到红外线，触发报警。
S为测试开关，在没有烟雾时闭合S，16脚接通电源，芯片内部就会模拟报警状态，发出报警信号，断开开关S即恢复正常工作状态。
微调电位器Rp可以调节报警器的报警脉冲宽度，脉宽增加，即报警检测所需时间变长，脉宽减小，即报警时间变短。
C6 C8 R12组成增益调节电路，可以调节系统的放大倍数，也可以作为一种调节灵敏度的方法。
在有烟雾时，由于烟雾颗粒造成的光电二极管的变化很小，因此内置放大电路，调整C6 C8 R12的参数，即可调整放大器的增益倍数，达到调节灵敏度的效果。
其中C6作为粗调元件单独使用，C8作为增益的微调元件，需要与R12配合使用。
时钟电路为RC电路，由R2 R6 C2组成，向12脚提供周期性的脉冲信号。
电源低压报警电路是在系统电源电压过低时发出报警信号，提示及时更换电池，R1 R3串联在电源电压和11脚之间，向15脚提供电源最低允许电压。
当电源电压小于最低允许电压时，9脚输出一个高电平，推动复合三极管输出，提示报警，调节R1与R2比值大小，可以改变电源最低允许电压值。
元件清单。
FIRERAY 5000 线性光束感烟火灾探测器 使用说明书
7
7. 选择功率模式
• 在 ‘Hi A’（高电流）模式（默 认）下，正常操作过程中，系 统电流在连接一个探测器时为 5.5 毫安，连接两个探测器时为 8毫安。在激光瞄准、自动对 准、手动对准和原始位置功能 时，系统电流为 36 毫安。
• 在 ‘Lo A’（低电流）模式（通过 系统控制器设置菜单选择）下， 系统电流在所有操作模式中均 为 5.5 毫安或 8 毫安。探测器在 对准、激光瞄准过程中和原始位 置的移动较慢，因此，如果有电 流，建议将系统设置为 ‘Hi A’（ 高电流）。
清除锁定火灾时，应向外部复位端施加 5-40 伏电压，输入密码，或循环通电 20 秒
13
19. 清洁系统
系统可以通过更改补偿级别来自动补偿堆积的灰尘。 不过，建议使用无毛软布定期清洁探测器镜头和反射棱镜。 如果个别探测器补偿级别在数天内保持在 130 以上，则表示该探测器需要进行清洁。 清洁之前，应断开系统与消防控制板的连接。 清洁后，检查系统能否正常工作： 如果信号强度在 92% 与 108% 之间 - 让系统补偿恢复至 100%（这不应超过 12 小时） 如果信号强度高于 108% - 降低补偿级别，直到信号强度处于 92% 与 108% 之间，并等待系统补偿恢复至 100% 如果信号强度低于 92% - 执行激光瞄准、自动对准和设置。
火灾延迟 （延迟 1） 不得少于故障 延迟（延迟 2）
18. 锁定/非锁定模式
在锁定模式中，系统在清除火灾后仍处于火灾条件。而在非锁定模式中，系统会在清除火灾后自 动返回正常条件。
（为系统而不是单个探测器进行设置）
非锁定
锁定
使用 在探测器菜单上的图标间移动， 直至显示图表和钟状图标
• 使用
移动激光以尽可能靠近反射器
JTYGD01K型点型光电感烟火灾探测器使用说明书
1页版本号： 03JTY-GD-01K 型点型光电感烟火灾探测器使用说明书安装与调试的具体方法如下：1. 按施工图纸，使用 2 枚 M4 螺钉，通过图 2 中所示的 A 、B 固定孔，将配套底座固定在指定的安装、使用前，请仔细阅读本说明书位置上，且应确认底座已安装牢靠；一、概述2. 切断控制器电源，按施工图纸，先将所有底座正确连接，再接入控制器相应的输入端口；JTY-GD-01K 型点型光电感烟火灾探测器（以下简称探测器）是两线制开关量型感烟探测器。
探测器 3. 确认探测器类型与施工图纸上所注类型相匹配；采用无极性两线制连接，可应用在相兼容的传统开关量报警控制系统和监控报警系统中，也可通过接口模 4. 将探测器下边沿凸起的位置对准底座凹槽位置，再将探测器插入底座，顺时针方向旋转探测器，块接入智能火灾自动报警控制系统中。
探测器实时监测现场烟雾浓度，处于监视状态时，红色指示灯闪烁， 直至探测器锁定到位； 工作电流小；当现场烟雾浓度超过设定的报警阈值时，探测器进入报警状态，红色指示灯常亮，回路电流 5. 待全部探测器安装完毕，且确认无误后，接通探测器电源，探测器指示灯将每 3～6 秒闪烁一次，迅速增大。
探测器的报警信号以电流变化的形式给出，且具有报警锁定功能，报警的复位只能通过短暂断 表明探测器已开始工作； 电来实现。
6. 最后使用专用工具或直接吹烟的方式对探测器进行报警测试。
探测器报警后指示灯将常亮，同探测器适用于火灾发生时有大量烟雾产生，而正常情况下无烟雾的场所，如：饭店、宾馆、教学楼、 时控制器给出相应的报警提示信息。
测试结束后恢复控制器，使探测器回到监视状态。
办公楼、计算机房、通讯机房、书库和档案库等工业与民用建筑。
但不适用于有大量粉尘、水雾滞留的场四、注意事项所；不适用于可能产生蒸汽和油雾的场所；不适用于正常情况下有烟滞留的场所。
1. 探测器单独测试时，应在测试回路中串接 3K 的限流电阻。
联网型烟温复合探测器说明书
联网型烟温复合火灾探测器使用说明书联网型光电烟温复合火灾探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。
探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点，可与安防系统配套使用 一. 性能：报警声音： ≥80dB供电电源： DC9V ～DC28V电 流： 静态电流 ≤200uA 报警电流 ≤45mA 工作温度： -10℃～+50℃相对湿度： ≤95%RH(40℃±2℃)输出形式： 声光报警/继电器无源触点（NO/NC 可设置）输出烟雾灵敏度：1.06±.26%ＦＴ. 温度报警级别：Ａ１Ｒ符合标准：GB4715-2005,GB4716-2005 二. 功能： 自检：按下检测按钮,探测器LED 常亮，同时发出报警音响。
工作：正常情况下,探测器大约每隔6秒指示灯会闪亮一下。
探测器自动检测周围环境中的烟雾浓度和温度变化,并根据使用环境状况进行灵敏度自动补偿。
当烟雾浓度或温度接近报警值，探测器加快对烟雾浓度或温度趋势进行智能运算,同时报警指示灯开始闪亮。
若运算结果达到或超过报警值,探测器开始声光报警,并启动继电器输出。
当周围环境的烟雾浓度和温度降低到报警值以下时,探测器自动恢复正常工作状态。
输出：无源触点输出；触点容量24V/1A ，可通过探测器内部的跳线，设置为常开或常闭触点输出。
出厂时跳线默认设置触点为常闭。
三. 结构特征：探测器外形示意图如图1所示。
图1：探测器外形示意图四.安装：在天花板上相距60mm 的位置上打两个直径5mm 的安装孔, 如图3用涨塞和螺钉固定探测器底座在天花板上。
图2：安装示意图注意：该产品不适宜在以下场所使用： ● 正常情况下有烟滞留的场所 ● 有较大粉尘、水雾、蒸汽、油雾污染、 ● 腐蚀气体的场所 ● 相对湿度大于95%的场所 ● 通风速度大于5m/秒的场所 五. 接线：连接电源线在底座端子3、端子4上,继电器无源触点输出线连接在底座端子1、端子2上。
探测器的使用说明
1 JTY-GD-EI601O型点型光电感烟火灾探测器1.1 概述JTY-GD-EI6010型点型光电感烟火灾探测器（以下简称探测器）利用红外光电元件及双向散射技术来检测烟雾浓度，内置单片机，固化可靠火警判断程序，工作稳定可靠。
电子编码，唯一ID地址，可通过EI系列火灾报警控制器、火灾报警控制器（联动型）、气体灭火控制器在线设置地址。
1.2 结构特征与工作原理1.2.1结构特征探测器外形结构如图2-1所示：图2-1 EI6010探测器外形结构示意图∙探测器顶置导光柱，火警指示灯360可视。
∙旋转拆卸式顶盖设计，方便现场调试维护；全扣合式结构。
1.2.2工作原理探测器采用红外线散射原理探测火灾产生的烟雾，探测元件主要由红外发射、接收对管及光学暗室（也称“迷宫”）组成，光学暗室可屏蔽外界杂散光干扰但不影响烟雾颗粒进入。
CPU控制红外发射管周期发光，在无烟状态下接收管只接收到很弱的红外光，当有烟雾进入时，由于散射作用使接收光信号增强，经放大后的电信号由CPU实时进行A/D转换。
当超过设定判据时，CPU 通过总线向控制器返回报警信号。
前向/后向双光路设计，利用对各种烟雾响应变化量的比值不同实现对各种烟雾响应的均衡性。
1.3 技术特性∙使用环境温度：-10︒C~ +55︒C；使用环境温度：≤ 95%RH（不凝露）∙工作电压：24V脉动电压∙工作电流：监视电流≤0.35mA；报警电流≤0.8mA∙线制：两总线（无极性）；总线长度：≤2000米（截面积1.0mm2铜质双绞线）∙报警确认灯：红色，巡检时闪亮，报警时常亮。
∙风速：< 5m/s∙外形尺寸：直径100mm，高42.5mm （不含底座）∙重量：75g（不含底座）∙外壳防护等级：IP30∙壳体材料和颜色：ABS 象牙白∙底座安装孔距：54mm ~78mm∙执行标准：GB 4715-2005《点型感烟火灾探测器》∙保护面积：当保护空间高度为6m~12m时，一个探测器的保护面积对一般保护现场而言为80m2，保护空间高度为6m 以下时，保护面积为60m2。
JF-D01安装使用说明
JTY-GD/JF-D01光电感烟探测器安装使用说明•用途：安装于适合光电感烟探测器的场合，用于报警。
•特点：1.无极性二总线，内置微处理器，可并联在JF-998报警控制器的二总线上。
2.软地址，编码值可利用控制器或编码器在现场设定（设定范围为1-192）。
3.本探测器利用光的散射原理进行探测，当探测到有持续存在的烟雾进入其敏感区，则发出报警信号并传送给控制器。
•主要技术指标：1.工作电压：DC24V±3V（由报警控制器经二总
线提供）
2.工作电流：平均∽400μA
3. 使用环境温度：（-10∼50）℃
湿度：（RH ≤95%）•保护面积和使用场所：参照《火灾自动报警系统设计规范GBJ116-88》。
•指示灯： 1.监视状态：两个指示灯同时瞬时微闪
2.报警状态：两个指示灯同时间歇高亮
•接线图：安装底座接线柱1、3接二总线L1、L2。
如下图：。
JTYGD930型点型光电感烟火灾探测器使用说明书
版本号：18JTY-GD-930 型点型光电感烟火灾探测器使用说明书五、产品使用与工程应用1. 配套安装底座示意图，如图2 所示：- - - - - - 安装、使用产品前，请详细阅读产品使用说明书- - - - -一、产品概述JTY-GD-930 型点型光电感烟火灾探测器(以下简称探测器)是一种光电型感烟火灾探测器。
探测器内置微处理器，支持电编码，通过二线制总线接入相兼容的9000 系列火灾报警控制器。
探测器既能实时采集现场烟雾浓度数据，并将数据传送至火灾报警控制器，也能接收并执行火灾报警控制器给出的控制命令。
端子定义（无极性两线制）：1 -- 信号端（L1）2 -- 空脚探测器适用于火灾发生时有大量烟雾产生，而正常情况下无烟雾的场所，例：3 -- 信号端（L2）饭店、旅馆、教学楼、办公楼、计算机房、通讯机房、书库和档案库等工业与民4 -- 空脚用建筑。
但不适用于有大量粉尘、水雾滞留的场所，可能产生蒸汽和油雾的场所及正常情况下有烟滞留的场所。
图2二、产品特点✓全电子编码，可通过编码器现场改写。
✓单片机实时采样处理数据、并能保存最近144 条历史数据，曲线跟踪现场情况。
2. 接线方式：探测器通过二线制总线接入相兼容的火灾报警控制器，采用无极性连接，二线制总线的L1、L2 与配套底座的1 端和3 端相连。
多个探测器与控制器相连接的示意图如图3 所示。
✓具有温度、湿度、灰尘积累漂移补偿，传感器失效检测功能（故障上报控制器）。
✓无极性二总线连接，安装、维护方便。
✓采用上、下盖结构设计，独立底座安装，安装、调试、维护简单方便。
三、产品技术参数1. 执行标准：GB4715-2005 智能二总线控制器2. 工作电压：24V（脉冲调制）3. 工作电流：监视状态＜300uA，报警状态＜1.5mA4. 工作指示：监视状态红色指示灯闪烁，报警状态红色指示灯常亮5. 重量：约70g 图36. 外形尺寸：直径100mm，高55mm（带底座）7. 接线方式：无极性二总线制（L1、L2）3. 地址编码：如图4 所示，将探测器通过编码器上探测器底座接入，L1、L2 采用无极性连接，8. 使用环境：室内，温度－10℃～+55℃，相对湿度≤95%(40℃±2℃无凝露)把编码器设定为编码功能，编制正确的地址码，按下“运行”键，完成地址编码设置。
