电路原理练习题二及答案
教科版小学科学四年级下册第二章电路练习题(及答案) (2)
教科版小学科学四年级下册第二章电路练习题(及答案)一、教科版小学科学下册第二章电路选择题1．下列属于非接触式开关的是( )。
A. 遥控开关B. 墙上的电灯开关C. 按键开关【答案】 A【解析】【解答】根据对选项的分析，可知遥控开关属于非接触式的开关。
而墙上的电灯开关和按键开关都是接触式开关。
所以题目的答案是A选项。
【分析】根据接触式开关和非接触式开关的概念可得出答案。
2．如图所示的电路中，当闭合开关时，下列情况可能出现的是( )。
A. 灯泡甲亮、乙不亮B. 灯泡甲不亮、乙亮C. 灯泡甲和乙都亮【答案】 C【解析】【解答】电路是串联的连接方式，并且是完整的电路，所以当闭合开关时，会出现灯泡甲和乙都亮的情况。
C选项符合题意。
故答案为：C。
【分析】几个电路元件沿着单一路径互相连接，每个节点最多只连接两个元件，此种连接方式称为串联。
以串联方式连接的电路称为串联电路。
3．一节干电池上标有“1.5 V”字样，它表示( )。
A. 电池的重量B. 电池的长度C. 电池的电压D. 电池工作的时间【答案】 C【解析】【解答】电池上“1.5V"的字样代表的是电池的电压。
C选项符合题意。
故答案为：C。
【分析】电压也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。
电压的国际单位制为伏特（V，简称伏），常用的单位还有毫伏（mV）、微伏（μV）、千伏（kV）等。
4．一般情况下，人体能承受的最高电压为( )。
A．1.5 V B．36 V C．220 VA. 1.5VB. 36VC. 220V【答案】 B【解析】【解答】人体可以承受的最大的电压为36V。
B选项符合题意。
故答案为：B。
【分析】规定的安全电压为36V，超出36V的电压人就会触电。
5．下列提供的材料中，能够组成一个简单电路的是( )。
电路分析课后习题答案
练习题049解答（续1）：
由已知条件得： 所以Is1、Is2共同作用时： 每个电源的输出功率为：
练习题050：
图示电路中各电阻均为1 。 (1)若使I0＝1A，求Us的值。 (2)若Us=72v，求各支路电流。
(1)由KCL、KVL及欧姆定律从右向左递推依次求得各 电流：
练习题050（解答）：
在图(b)中，U’s1=1V，与已知条件相同，故U‘=(4／ 3)V；在图(c)中，U’‘s1=0.2V，只含一个独立电源，列 回路电流法方程：
解得：
所以：
练习题048：
图(a)所示电路中，N为线性含源电阻网络，R=100 已知当Is=0时，I=1.2mA；Is=10mA时，I=1.4mA， 22’的输出电阻为Ro=50 。 (1)求当Is=15mA时，I为多少？ (2)在Is=15mA时，将R改为200 ，再求电流I。
练习题039：
用节点法求图示电路电流I1、I2、I4。
练习题039解答：
补充： 解得：
练习题040：
求出图示电路的节点电压。
练习题040解答：
为简便，在下列方程中省去单位 。 节点①： 节点②：
联立解得：
练习题041：
已知图示电路的节点电压方程
试按图中标明的回路列出回路电流方程。
练习题041解答（1）：
练习题003：
电路如图所示，已知u1=2V，u2＝4V，u3=6V，u4 ＝8V。 (1)求以⑤为参考点的各节点电压。 (2)求以④为参考点的各节点电压。 (3)利用闭合回路上的KVL求未知支路电压。 (4)由节点电压求未知支路电压。
练习题003解答：
（1）un1=u1=2V；un2=-u2+u1=-2V；un3=u3+un2=-8V；un4=-u4+un3=-16V；un5=0； （2）u54=-un4=16V；u‘n1=un1+u54=18V； u’n2=un2+u54=14V；u‘n3=un3+u54=8V；u’n4=0； u‘n5=un5+u54=16V； （3）回路①③②①：u5=-u3-u2=-10V； 回路③①⑤③：u6=u5+u1=-8V； 回路②③④②：u7=u3+u4=14V； 回路④③⑤④：u8＝-u4+u6=-16V； （4）u5=un3-un1=u’n3-u‘n1=-10V；u6=un3un5=u’n3-u‘n5=-8V；u7=un2-un4=u’n2-u‘n4=14V； u8=un4-un5=u’n4-u‘n5=-16V；
《电路原理》练习题及详细解析答案
（a）（b）（c）
题1-5图
解：题1-5图（a）中流过15V电压源的2A电流与激励电压15V为非关联参考方向，因此，
电压源发出功率PU发=15×2W=30W；
2A电流源的端电压为UA=（－5×2+15）=5V,此电压与激励电流为关联参考方向，因此，电流源吸收功率PI吸=5×2W=10W;
u2 =8×103×100V/（2×103+8×103
)=80V
i2 = u2/ R2=80/8×103
A=10 mA i3=0（3）当R3=0时
u2=0，i2 =0
i3=uS/ R1=100/2×103
A=50 mA
2-5用△—Y等效变换法求题2-5图中a、b端的等效电阻：（1）将结点①、②、③之间的三个9电阻构成的△形变换为Y形；（2）将结点①、③、④与作为内部公共结点的②之间的三个9电阻构成的Y形变换为△形。
第一章“电路模型和电路定律”练习题
1-1说明题1-1图（a）、（b）中：（1）u、i的参考方向是否关联？（2）ui乘积表示什么功率？（3）如果在图（a）中u>0、i<0；图（b）中u>0、i>0，元件实际发出还是吸收功率？
（a）（b）
题1-1图
解：（1）题1-1图（a），u、i在元件上为关联参考方向。题1-1图（b）中，u、i在元件上为非关联参考方向。
电阻消耗功率PR=I2R=22×5W=20W，电路中PU发=PI吸+PR功率平衡。
题1-5图（b）中电压源中的电流IUS=(2-5/15)A=－1A，其方向与激励电压关联，15V的电压源吸收功率PUS吸=15×（－1A）=－15W电压源实际发出功率15W。

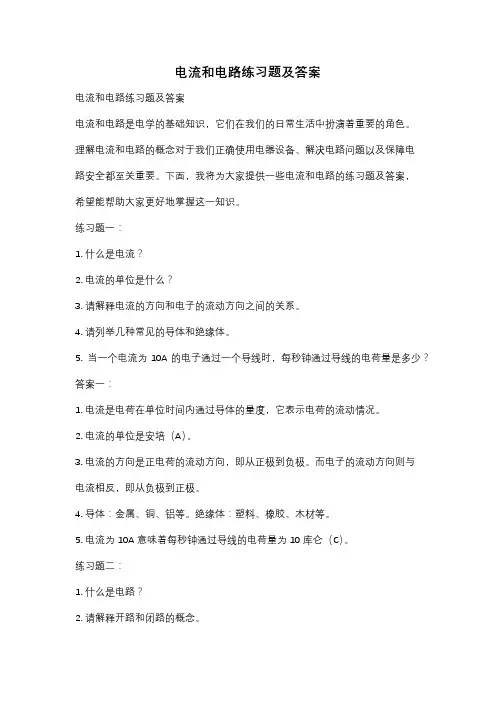

电流和电路练习题及答案
电流和电路练习题及答案电流和电路练习题及答案电流和电路是电学的基础知识，它们在我们的日常生活中扮演着重要的角色。
理解电流和电路的概念对于我们正确使用电器设备、解决电路问题以及保障电路安全都至关重要。
下面，我将为大家提供一些电流和电路的练习题及答案，希望能帮助大家更好地掌握这一知识。
练习题一：1. 什么是电流？2. 电流的单位是什么？3. 请解释电流的方向和电子的流动方向之间的关系。
4. 请列举几种常见的导体和绝缘体。
5. 当一个电流为10A的电子通过一个导线时，每秒钟通过导线的电荷量是多少？答案一：1. 电流是电荷在单位时间内通过导体的量度，它表示电荷的流动情况。
2. 电流的单位是安培（A）。
3. 电流的方向是正电荷的流动方向，即从正极到负极。
而电子的流动方向则与电流相反，即从负极到正极。
4. 导体：金属、铜、铝等。
绝缘体：塑料、橡胶、木材等。
5. 电流为10A意味着每秒钟通过导线的电荷量为10库仑（C）。
练习题二：1. 什么是电路？2. 请解释开路和闭路的概念。
3. 什么是电阻？4. 请列举几种常见的电阻元件。
5. 当一个电压为12V的电路中通过一个电阻为4Ω的电流是多少？答案二：1. 电路是由电源、导线和负载组成的路径，电流在其中流动。
2. 开路指电路中断，电流无法通过；闭路指电路通畅，电流可以顺利通过。
3. 电阻是阻碍电流流动的物理量，它表示电流通过时所遇到的阻力。
4. 电阻元件：电阻器、灯泡、电热器等。
5. 根据欧姆定律，电压等于电流乘以电阻。
所以，通过一个电阻为4Ω的电流在12V电压下为3A。
练习题三：1. 请解释并联和串联的概念。
2. 并联电路的总电阻是如何计算的？3. 串联电路的总电阻是如何计算的？4. 当两个电阻分别为2Ω和4Ω的电阻并联时，总电阻是多少？5. 当两个电阻分别为2Ω和4Ω的电阻串联时，总电阻是多少？答案三：1. 并联指多个电阻或其他电路元件的两端分别相连，形成平行的电路；串联指多个电阻或其他电路元件的两端依次相连，形成连续的电路。
电路原理第二章课后习题答案
10 2 10
1R
Rx
r
r
Rx
Rx
7.5 7.5 ......
Rx
r
Rx
1'
3'
2'
(a)
2' (b)
1'
(a-1)
图 2.6
解：（a）设 R 和 r 为 1 级，则图题 2.6(a)为 2 级再加 Rx 。将 22 端 Rx 用始端
11 Rx 替代，则变为 4 级再加 Rx ，如此替代下去，则变为无穷级。从始端11 看等
30
40
30
40
30
40
30
40
R
R
(a 1)
(a 2)
由图(a-1)得：
R (30 40) 35 2
或由图(a-2)得
R 30 40 35 22
(b) 对图(b)电路，将 6Ω和 3Ω并联等效为 2Ω,2Ω和 2Ω并联等效为 1Ω,4Ω 和 4Ω并联等效为 2Ω，得图(b-1)所示等效电路：
Im1 20 Im2 6V m1 41 Im2 9.2V
答案 2.18
解：以节点①为参考点的各节点电压相对以节点④为参考点的节点电压降低了
U Un1 Un4 7V 。 则
Un1 0 Un2 Un2 U 5V 7V 2V Un3 Un3 U 4V 7V 3V
(1
(0.5 1) 0.5) Im1
Im1 (0.5 1) Im2 1 (0.5 1 2 1) Im2
Im3 5V 3 Im3
0
Im3 2I
由图可见，控制量和待求电流支路所在回路均只有一个回路电流经过，即
I m2 I ， Im1 Ix 。这样上式可整理成

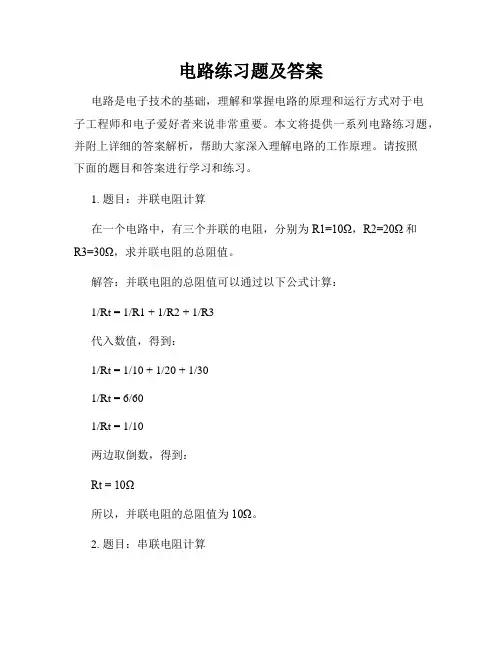

电路练习题及答案
电路练习题及答案电路是电子技术的基础，理解和掌握电路的原理和运行方式对于电子工程师和电子爱好者来说非常重要。
本文将提供一系列电路练习题，并附上详细的答案解析，帮助大家深入理解电路的工作原理。
请按照下面的题目和答案进行学习和练习。
1. 题目：并联电阻计算在一个电路中，有三个并联的电阻，分别为R1=10Ω，R2=20Ω和R3=30Ω，求并联电阻的总阻值。
解答：并联电阻的总阻值可以通过以下公式计算：1/Rt = 1/R1 + 1/R2 + 1/R3代入数值，得到：1/Rt = 1/10 + 1/20 + 1/301/Rt = 6/601/Rt = 1/10两边取倒数，得到：Rt = 10Ω所以，并联电阻的总阻值为10Ω。
2. 题目：串联电阻计算在一个电路中，有三个串联的电阻，分别为R1=10Ω，R2=20Ω和R3=30Ω，求串联电阻的总阻值。
解答：串联电阻的总阻值可以通过以下公式计算：Rt = R1 + R2 + R3代入数值，得到：Rt = 10Ω + 20Ω + 30ΩRt = 60Ω所以，串联电阻的总阻值为60Ω。
3. 题目：欧姆定律计算在一个电路中，有一个电压源为12V，串联着一个电阻为6Ω的电阻器，请计算通过电阻器的电流大小。
解答：根据欧姆定律，电流I可以通过以下公式计算：I = U/R代入数值，得到：I = 12V / 6ΩI = 2A所以，通过电阻器的电流大小为2A。
4. 题目：电路功率计算在一个电路中，有一个电压源为12V，串联着一个电阻为6Ω的电阻器，请计算电路的总功率。
解答：电路的总功率可以通过以下公式计算：P = U^2 / R代入数值，得到：P = 12V^2 / 6ΩP = 24W所以，电路的总功率为24瓦特。
5. 题目：电路中的电压分压在一个电路中，有一个电压源为10V，串联着两个电阻，分别为R1=20Ω和R2=30Ω，请计算R2的电压分压。
解答：根据电压分压定律，R2的电压分压可以通过以下公式计算：U2 = (R2 / (R1 + R2)) * U代入数值，得到：U2 = (30Ω / (20Ω + 30Ω)) * 10VU2 = (30Ω / 50Ω) * 10VU2 = 6V所以，R2的电压分压为6V。
电路原理(邱关源)习题解答第二章课件-电阻电路的等效变换练习
第二章 电阻电路的等效变换“等效变换”在电路理论中是很重要的概念，电路等效变换的方法是电路问题分析中经常使用的方法。
所谓两个电路是互为等效的，是指（1）两个结构参数不同的电路再端子上有相同的电压、电流关系，因而可以互相代换；（2）代换的效果是不改变外电路（或电路中未被代换的部分）中的电压、电流和功率。
由此得出电路等效变换的条件是相互代换的两部分电路具有相同的伏安特性。
等效的对象是外接电路（或电路未变化部分）中的电压、电流和功率。
等效变换的目的是简化电路，方便地求出需要求的结果。
深刻地理解“等效变换”的思想，熟练掌握“等效变换”的方法在电路分析中是重要的。
2-1 电路如图所示，已知12100,2,8s u V R k R k ==Ω=Ω。
若：（1）38R k =Ω；（2）处开路）33(R R ∞=；（3）处短路）33(0R R =。
试求以上3种情况下电压2u 和电流23,i i 。
解：（1）2R 和3R 为并联，其等效电阻84R k ==Ω，则总电流 mA R R u i s 3504210011=+=+=分流有 mA i i i 333.86502132==== V i R u 667.666508222=⨯==（2）当∞=3R ，有03=imA u i s 10100212===V i R u 80108222=⨯==（3）03=R ，有0,022==u imA R u i s 50210013===2-2 电路如图所示，其中电阻、电压源和电流源均为已知，且为正值。
求：（1）电压2u 和电流2i ；（2）若电阻1R 增大，对哪些元件的电压、电流有影响？影响如何？解：（1）对于2R 和3R 来说，其余部分的电路可以用电流源s i 等效代换，如题解图（a ）所示。
因此有 32332R R i R i += 32322R R i R R u s+=（2）由于1R 和电流源串接支路对其余电路来说可以等效为一个电流源，如题解图（b ）所示。
电路基础练习题库与参考答案
电路基础练习题库与参考答案一、单选题（共60题，每题1分，共60分）1、1KWH电可供一只“220V.25W的灯泡正常发光的时间是()。
A、20hB、40hC、25hD、45h正确答案：B2、我国低压供电电压单相为220伏,三相线电压为380伏,此数值指交流电压的()。
A、平均值B、最大值C、有效值D、瞬时值正确答案：A3、10度电可供220V/40W的灯泡正常发光()。
A、250hB、20hC、200hD、260h正确答案：B4、某正弦电压有效值为380V,频率为50Hz,计时始数值等于380V,其瞬时值表达式为()。
A、u=380sin314t(V);B、u=380sin(314t+90^0)V;C、u=537sin(314t+45^0)V;D、u=537sin(314t+90^0)正确答案：C5、已知某正弦量i=5A2sin(314t+30°)A,则其最大值为()。
A、5B、5a2C、10D、以上皆正确正确答案：A6、当用万用表测较大电阻值时,不小心将两手接触在电阻两端,此时测量值会()。
A、不变B、偏大C、偏小D、以上皆正确正确答案：C7、常用电工仪表的难确度等级分为()。
A、四级B、七级C、五级D、以上皆正确正确答案：B8、交流发电机用转子总成来产生()。
A、磁场B、电场C、电磁场D、以上皆正确正确答案：A9、三相四线制电源的线电压与相电压的数量关系为()。
A、UL=A3UPB、UL=A2UPC、UL=UPD、以上皆正确正确答案：A10、1安培等于()微安。
A、102B、109C、106D、103正确答案：C11、下列设备中,其中通常作为电源()。
A、发电机B、电视机C、电炉D、以上皆正确正确答案：A12、电流表必须如何在被测电路中进行测量()。
A、并联B、串联C、串并联D、以上皆正确正确答案：B13、电容器电容量的大小与极板的哪一部分成正比关系()。
A、面积B、之间的距离C、尺寸D、材料正确答案：A14、锗二极管的管压降约为()。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精选考试题类文档，希望能帮助到您!一、选择题1、设电路元件的电压和电流分别为u 和i ，则( ).（A ）i 的参考方向应与u 的参考方向一致 （B ）u 和i 的参考方向可独立地任意指定（C ）乘积“u i ”一定是指元件吸收的功率 （D ）乘积“u i ”一定是指元件发出的功率2、如图1.1所示，在指定的电压u 和电流i 的正方向下，电感电压u 和电流i 的约束方程为( ). （A ）dt di 002.0- （B ）dt di 002.0 （C ）dt di 02.0- （D ）dtdi 02.0图1.1 题2图3、电路分析中所讨论的电路一般均指( ).（A ）由理想电路元件构成的抽象电路 （B ）由实际电路元件构成的抽象电路 （C ）由理想电路元件构成的实际电路 （D ）由实际电路元件构成的实际电路 4、图1.2所示电路中100V 电压源提供的功率为100W ，则电压U 为( ). （A ）40V （B ）60V （C ）20V （D ）-60V图1.2 题4图 图1.3 题5图5、图1.3所示电路中I 的表达式正确的是（ ）.（A ）R U I I S -= （B ）R UI I S += （C ）R U I -= （D ）RU I I S --= 6、下面说法正确的是（ ）.（A ）叠加原理只适用于线性电路 （B ）叠加原理只适用于非线性电路 （C ）叠加原理适用于线性和非线性电路 （D ）欧姆定律适用于非线性电路 7、图1.4所示电路中电流比BAI I 为（ ）. （A ）B A R R （B ）AB R R （C ）B A R R - （D ）A B R R -图1.4 题7图8、与理想电流源串联的支路中电阻R （ ）.（A ）对该支路电流有影响 （B ）对该支路电压没有影响 （C ）对该支路电流没有影响 （D ）对该支路电流及电压均有影响 9、图1.5所示电路中N 为有源线性电阻网络，其ab 端口开路电压为30V ，当把安培表接在ab 端口时，测得电流为3A ，则若把10Ω的电阻接在ab 端口时，ab 端电压为：（ ）.（A ）–15V （B ）30V （C ）–30V （D ）15VNIab图1.5 题9图10、一阶电路的全响应等于( ).（A ）稳态分量加零输入响应 （B ）稳态分量加瞬态分量 （C ）稳态分量加零状态响应 （D ）瞬态分量加零输入响应11、动态电路换路时，如果在换路前后电容电流和电感电压为有限值的条件下，换路前后瞬间有：（ ）.（A ）()()+-=00C C i i （B ）()()+-=00L L u u（C ）()()+-=00R R u u （D ）()()+-=00C C u u 12、已知()A t i 0160314cos 5+-=，()A t i 0260314sin 10+=，则1i 与2i 的相位差为( ).（A ）090- （B ）090 （C ）00 （D ）018013、已知一阻抗为Ω+11j ，与另一阻抗为Ω-11j 串联，则等效阻抗为：（ ）. （A ）-Ω2j （B ）Ω-22j （C ）2Ω （D ）Ω+21j 二、填空题1、在运用中不允许理想电压源 路，不允许理想电流源 路。
2、当取关联参考方向时，理想电感元件的电压与电流的相量关系式为 。
3、任何一个完整的电路必须有 、 、 三个部分。
4、KCL 定律是对电路中各支路 之间施加的线性约束关系。
5、图 2.1所示电路中二端元件 1 ( 吸收/发出？) 功率，其值为 W 。
图2.1 题5图6、若电路有n 个结点和b 条支路，则电路KVL 独立方程数为 。
7、两个电阻并联时，电阻越大的电阻支路分得的电流 。
（愈大/愈小？） 8、一阶电路的三要素法中，三要素是指 、 、 。
9、一阶动态电路中，已知电容电压()()t C e t u 568-+=V （t ≥0），则零输入响应为 V ，零状态响应为 V 。
10、已知()045314cos 20-=t u s V ，则 M U •= V 。
11、无功功率的单位为 。
12、电容电压C u 滞后其电流C i 的相位为 角度。
三、判断题1、理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（ ）2、电感元件的正弦交流电路中，消耗的有功功率等于零。
（ ）3、因为正弦量可以用相量来表示，所以说相量就是正弦量。
（ ）4、电压源等效为电流源后，对外部电路的电压、电流和功率相同。
（ ）5、在运用KVL 时，回路的绕行方向必取顺时针方向。
（ ） 四、分析计算题1、用节点电压法求图4.1所示电路中的电压U 。
图4.12、用叠加定理求图4.2所示电路中的电流I 。
图4.23、求图4.4所示电路的输入电阻ab R 。
图4.44、图5所示电路中，开关长期在1位，现0=t 时开关合向2位，试用三要素法分析换路后的()t i 和()t u L 。
图55、电路如下图所示，试求电流源电压U A的值。
6、试利用叠加定理求图示电路中电流I。
7、电路如图示，换路前电路已处于稳态，t=0时S从1打开2。
试用三要素法求i L（t）、u L（t）的表达式。
5Ω 1 2S+6V 10Ω 5Ω—0.1H8、在图所示电路中，Z = 22∠45OΩ，电源电压110V，频率为50Hz，I 与U 同相。
求（1）电流I、I及电路的平均功率，画出相量图；（2）电容的容量C。
CI+I ZU—I C9、已知图1化简后电路如图2所示，试用电源等效原理分析图2中I及R的表达式（写出分析过程）。
R2 U1+ II S R 1 U 2— R 4 R R 4R 3图1 图210、试分析图示电路的戴维南等效电路。
一、 选择题二、填空题1、短；开2、..I L j U ω= 3、电源；中间环节；负载 4、电流 5、吸收；-20 6、b-n+1或b-(n-1) 7、愈小 8、初始值、稳态值、时间常数τ 9、14t e 5- ； 8-8t e 5- 10、20045-∠ 11、乏（var ） 12、090 三、判断题1、×2、 √3、 ×4、 √5、 × 四、分析计算题 1、解令节点2为参考接地点，另一个节点○1的节点电压为1n U 。
节点电压方程为 2432211++=n U )(141V U n = V U U n 141==2、解：（1）4V 的电压源单独作用时有电流'I ，此时将2A 的电流源做开路处理。
有)(1224'A I =+=（2）2A 的电流源单独作用时有电流"I ，此时将4伏的电压源做短路处理。
有)(12222"A I =⨯+=所以 )(211"'A I I I =+=+= 3、解用外接电压法，设端口ab 的电压为U ab 根据KCL 有 214i i i =+ ――――（1）根据分流公式有 21121i i ⨯+=――――（2） 根据KVL 有 1223i i U ab +=――――（3） 将式子（1）、（2）、（3）联立求解有)(1111423111212Ω-=-=-+==i i i i i i i U R ab ab 4、解：用三要素法求解(1) 先求初始值)(24110)0(A i L =+=- 根据换路定律()A i i L L 2)0()0(==-+（2）求换路后的稳态值当t →∞时， ()A i L 0)(=∞（3）求时间常数τ换路后 )(844Ω=+=eq R)(81s R L eq ==τ （4）用三要素法写出电流表达式)(2)02(0)]()0([)()()(88A e e ei i i t i t i t t tL L L L ---+=-+=∞-+∞==τ)(1682)2(1)()(888V e e dte d dt t di L t u t t t L L ----=⨯-=⨯== 5、解：作网孔电流I 1、I 2、I 3如图示，得网孔方程：6、解：（1）4V 的电压源作用时有电流I 1，此时将3A 和4A 的电流源做开路处理。
有 I 1 ＝ 4/（2+3+5）＝ 0.4(A)（2）3A 电流源作用时有电流I 2，此时将4V 的电压源做短路处理，4A 的电流源做开路处理。
有 I 2＝ —3× 2/（2+3+5）＝ —0.6(A)（3）4A 电流源作用时有电流I 3，此时将4V 的电压源做短路处理,3A 的电流源做开路处理。
有 I 3＝ 4× 5/（2+3+5）＝ 2(A) 所以 I=0.4-0.6+2=1.8(A)7、解：用三要素法求解（1）求i L （0+） i L （0+）= i L （0-）=6/5=1.2A 2）求i L （∞） i L （∞）= 0A 3）求τ τ=L/R eq =0.1/5=0.02S则 i L （t ）=i L （∞）+[i L （0+）- i L （∞）]te τ-=1.2t e 50- Au L （t ）= Ldtdi L= —6t e 50-V 8、解：由题意画相量图：IC I U IZ 其中IC 与I 的夹角为900，I 与I Z 的夹角为450 （1）由图知 I 2+I 2C =（110/22）2解之，得 I=I C =3.5AP= 22cos450×I 2Z = 22cos450×（110/22）2=389W（2） Z C = U/I C = 31.4∠-900 Ω C Z =31.4=1/WC C=101μF 9I S R——4（I S R1则I=（I S R1 +U1）/（R2 +R1）+ U2/R3R=（R2 +R1）// R310、解：由戴维南定理得：U OC=（3×5-8）/（5+1+6）×6+8=7/12×6+8=11.5 VR eq=（1+5）//6=3。
