湿度计的设计与制作实习报告
第 3 页 共 31 页
湿度计的设计与制作（基于单片机）
ALE/PROG 当访问外部程序存储器或数据存储器时，ALE（地址锁存允许）输出脉冲用于锁存地址的 低 8 位字 节。一般情况下，ALE 仍以时钟振荡频率的 1/6 输出固定的脉冲信号，因此它可对外输 出时钟或用于定时目的。要注意的是：每当访问外部数据存储器时将跳过一个 ALE 脉冲。 对 Flash 存储器编程期间，该引脚还用于输入编程脉冲（PROG）。 如有必要，可通过对特殊功能寄存器（SFR）区中的 8EH 单元的 D0 位置位，可禁止 ALE 操作。该位置位后，只有一条 MOVX 和 MOVC 指令才能将 ALE 激活。此外，该引脚会被微弱拉高，单片机执行外部程序 时，应设置 ALE 禁止位无效。
2.1 系统硬件构成 ......................................................................................................……1 2.2 AT89C52 单片机及其引脚说明 ..........................................................................……1 2.3 温度传感器 DS18B20 ................................................................................................... 3 2.4 LCD1602......................................................................................................................... 6 3 软件设计 ............................................................................................................................. 7 3.1 设计要求、原理及思路 ............................................................................................... 7
P0 口 P0 口是一组 8 位漏极开路型双向 I/O 口， 也即地址/数据总线复用口。作为输出口用 时，每位能吸收电流的 方式驱动 8 个 TTL 逻辑门电路，对端口 P0 写“1”时，可作为高阻抗输入端用。 在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低 8 位）和数据总线 复用，在访问期间激活内部上拉电阻。 在 Flash 编程时，P0 口接收指令字节，而在程序校验时，输出指令字节，校验时，要 求外接上拉电阻。
AT89C52 为 8 位通用微处理器，采用工业标
PDIP 封装的 AT89C52 引脚图 准的 C51 内核，在内部功能及管脚排布上与通用的 8xc52 相同，其主要用于会聚调整时的功 能控制。功能包括对会聚主 IC 内部寄存器、数据 RAM 及外部接口等功能部件的初始化，会 聚调整控制，会聚测试图控制，红外遥控信号 IR 的接收解码及与主板 CPU 通信等。主要管脚 有：XTAL1（19 脚）和 XTAL2（18 脚）为振荡器输入输出端口，外接 12MHz 晶振。RST/Vpd （9 脚）为复位输入端口，外接电阻电容组成的复位电路。VCC（40 脚）和 VSS（20 脚）为 供电端口，分别接+5V 电源的正负端。P0~P3 为可编程通用 I/O 脚，其功能用途由软件定义， 在本设计中，P0 端口（32~39 脚）被定义为 N1 功能控制端口，分别与 N1 的相应功能管脚 相连接，13 脚定义为 IR 输入端，10 脚和 11 脚定义为 I2C 总线控制端口，分别连接 N1 的 SDAS（18 脚）和 SCLS（19 脚）端口，12 脚、27 脚及 28 脚定义为握手信号功能端口，连接 主板 CPU 的相应功能端，用于当前制式的检测及会聚调整状态进入的控制功能。
湿度计的设计与制作（基于单片机）
1 引言
湿度的检测已广泛应用于工业、农业、国防科技、生活等各个领域。如实验室环境，水 果的保鲜，家禽的孵化过程等都需要对湿度进行检测。
我们此次设计按照题目要求使用的是干湿球湿度计的方法来测试湿度。干湿球法：这是 18 世纪就发明的测湿方法。历史悠久，使用最普遍。干湿球法是一种间接方法，它用干湿球 方程换算出湿度值，而此方程是有条件的：即在湿球附近的风速必需达到 2.5m/s 以上。普通 用的干湿球温度计将此条件简化了，所以其准确度只有 5~7%RH,干湿球也不属于静态法，不 要简单地认为只要提高两支温度计的测量精度就等于提高了湿度计的测量精度。
P1 口 P1 是一个带内部上拉电阻的 8 位双向 I/O 口， P1 的输出缓冲级可驱动（吸收或输出 电流）4 个 TTL 逻辑 门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。作
第 2 页 共 31 页
湿度计的设计与制作（基于单片机）
输入口使用时，因为内部存在上拉 电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。 与 AT89C51 不同之处是，P1.0 和 P1.1 还可分别作为定时/计数器 2 的外部计数输入
P3 口 P3 口是一组带有内部上拉电阻的 8 位双向 I/O 口。P3 口输出缓冲级可驱动（吸收或输 出电流）4 个 TTL 逻 辑门电路。对 P3 口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口。此时， 被外部拉低的 P3 口将用上拉电阻输出电流（IIL）。 P3 口除了作为一般的 I/O 口线外，更重要的用途是它的第二功能 P3 口还接收一些用于 Flash 闪速存储器编程和程序校验的控制信号。
3.1.1 设计要求 ..................................................................................................……7 3.1.2 设计思路 ........................................................................................................... 7 3.2 软件编辑实现功能 ...................................................................................................... 8 3.2.1 DS18B20 温度读取……………………………………………………………9 3.2.2 相对湿度计算…………………………………………………………………9 3.2.3 LCD 显示……………………………………………………………………....9 4 调试过程及问题分析 ...................................................................................................... ..9 5 结论 ................................................................................................................................... ..10 5.1 误差分析...............................................................................................................……10 5.2 心得体会...............................................................................................................……11 参考文献 ................................................................................................................................. .12 附件 源程序代码................................................................................................................... .13
评分项目 学习态度
方案 工作量
实习报告
答辩
备注：
要求
分值
学习态度认真，遵守纪律。
10
调研充分，方案设计合理。
20
完成了规定的工作量。实际设计、 40
调试效果好。
完全符合撰写规范要求，结构严谨，
逻辑性强，层次清晰，表述准确，
20
文字流畅。
准备充分，概念清楚，能准确流利 10
地回答各种问题。
总分
得分
成绩：
实训报告
物理与电子科学 学院 电子信息科学与技术专业 班
学生姓名： 00 学 号：0000000000 实习名称:专业实践综合训练（一） 课题名称: 湿度计的设计与制作（基于单片机） 起止时间： 指导教师： 小组成员：
实习成绩评定表
学生姓名： 学号： 专业班级： 课题名称： 湿度计的设计与制作（基于单片机）
（P1.0/T2）和输入（P1.1/T2EX）， 参见表 1。 Flash 编程和程序校验期间，P1 接收低 8 位地址。 表.P1.0 和 P1.1 的第二功能

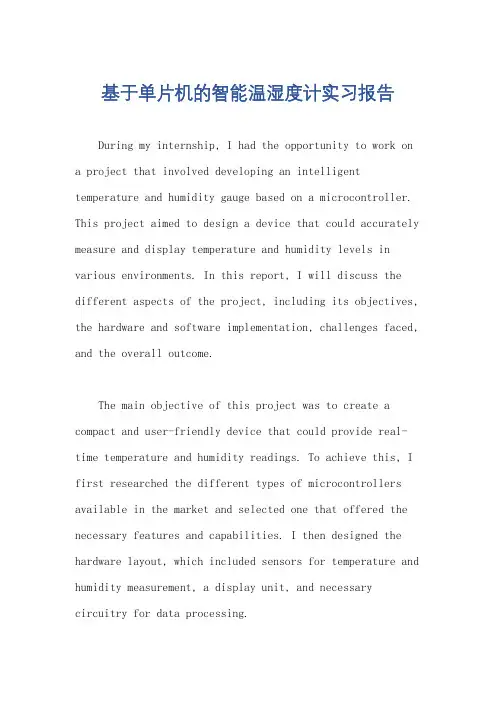

基于单片机的智能温湿度计实习报告
基于单片机的智能温湿度计实习报告During my internship, I had the opportunity to work on a project that involved developing an intelligent temperature and humidity gauge based on a microcontroller. This project aimed to design a device that could accurately measure and display temperature and humidity levels in various environments. In this report, I will discuss the different aspects of the project, including its objectives, the hardware and software implementation, challenges faced, and the overall outcome.The main objective of this project was to create a compact and user-friendly device that could provide real-time temperature and humidity readings. To achieve this, I first researched the different types of microcontrollers available in the market and selected one that offered the necessary features and capabilities. I then designed the hardware layout, which included sensors for temperature and humidity measurement, a display unit, and necessarycircuitry for data processing.The next step was to program the microcontroller to interface with the sensors and display unit. I used a programming language specifically designed for microcontrollers and wrote code that would read the sensor data, process it, and display the results on the screen. Additionally, I implemented features such as data logging, alarm notifications, and user-friendly menu options to enhance the device's functionality.One of the challenges I encountered during the project was ensuring the accuracy and reliability of the sensor readings. Temperature and humidity sensors can be affected by various factors such as heat radiation, external interference, and calibration issues. To mitigate these challenges, I conducted extensive testing and calibration procedures to ensure the sensors provided accurate readings under different conditions. I also implemented error-checking algorithms to detect and handle any anomalies in the sensor data.Another challenge was optimizing the device's powerconsumption. Since the device was intended for long-term use, it was crucial to minimize power usage to prolong battery life. I implemented power-saving techniques such as sleep modes and efficient data processing algorithms to achieve this goal. Additionally, I designed the hardware to be energy-efficient, using low-power components and optimizing circuitry for minimal power consumption.Overall, the outcome of the project was a successful one. The intelligent temperature and humidity gauge performed accurately and reliably, providing real-time readings with minimal power consumption. The device was user-friendly, with an intuitive interface and additional features such as data logging and alarm notifications. This project not only enhanced my technical skills in microcontroller programming and hardware design but also provided valuable insights into the challenges and considerations involved in developing practical andefficient electronic devices.In conclusion, my internship experience working on the development of an intelligent temperature and humiditygauge based on a microcontroller was both challenging and rewarding. Through extensive research, hardware design, and software implementation, I successfully created a device that accurately measured temperature and humidity levels in various environments. This project not only enhanced my technical skills but also provided me with valuableinsights into the complexities of developing practical electronic devices. I am proud of the outcome and the knowledge gained during this internship.。
温湿度检测仪的设计报告
报告成绩电子电路综合实验设计报告设计题目：温湿度检测仪的设计学生姓名：学号：专业年级：指导教师：起止日期：2016年5月—2016年6月电气与信息工程学院2016年6月19日目录1 目的与意义---------------------------------------------------------------------------------------------- 12 设计要求------------------------------------------------------------------------------------------------- 13 方案设计------------------------------------------------------------------------------------------------- 13.1 方案一-------------------------------------------------------------------------------------------- 13.2 方案二------------------------------------------------------------------------------------------ 24 系统硬件设计------------------------------------------------------------------------------------------- 24.1 STC89C52主控电路--------------------------------------------------------------------------- 34.2 DTH11温湿度检测电路 ---------------------------------------------------------------------- 44.3 LCD1602液晶屏显示电路 ------------------------------------------------------------------- 55 系统软件设计------------------------------------------------------------------------------------------- 65.1 主程序程序流程图 ---------------------------------------------------------------------------- 65.2 温湿度检测程序 ------------------------------------------------------------------------------- 25.3 LCD1206显示程序 ---------------------------------------------------------------------------- 96 系统测试结果与分析-------------------------------------------------------------------------------- 116.1系统测试结果 -------------------------------------------------------------------------------- 116.2 系统结果分析 -------------------------------------------------------------------------------- 117 总结 ----------------------------------------------------------------------------------------------------- 11参考文献 -------------------------------------------------------------------------------------------------- 11附录 -------------------------------------------------------------------------------------------------------- 12附录A 系统实物图 ----------------------------------------------------------------------------- 12附录B 系统主程序 ------------------------------------------------------------------------------ 121 目的与意义温湿检测在仓库管理、生产制造、气象观测、科学研究、国防军事以及日常生活中有广泛的应用，传统的模拟式温湿度传感器一般都要设计信号调理电路并需要经过复杂的校准和标定过程，因此测量精度难以保证，且在线性度、重复度、互换性、一致性等方面往往不尽人意。

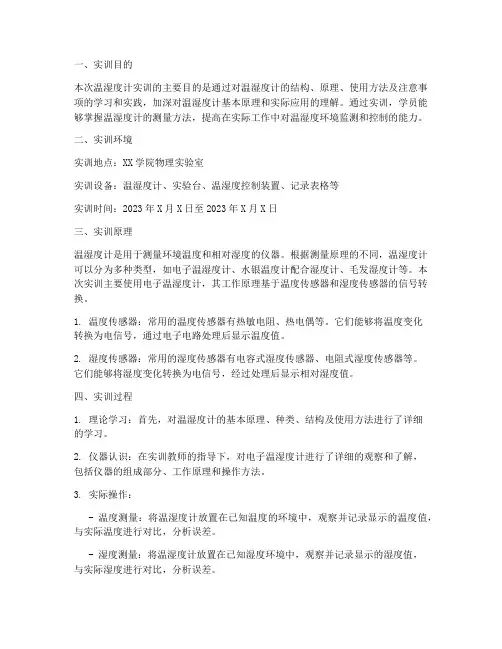

温湿度计实训报告
一、实训目的本次温湿度计实训的主要目的是通过对温湿度计的结构、原理、使用方法及注意事项的学习和实践，加深对温湿度计基本原理和实际应用的理解。
通过实训，学员能够掌握温湿度计的测量方法，提高在实际工作中对温湿度环境监测和控制的能力。
二、实训环境实训地点：XX学院物理实验室实训设备：温湿度计、实验台、温湿度控制装置、记录表格等实训时间：2023年X月X日至2023年X月X日三、实训原理温湿度计是用于测量环境温度和相对湿度的仪器。
根据测量原理的不同，温湿度计可以分为多种类型，如电子温湿度计、水银温度计配合湿度计、毛发湿度计等。
本次实训主要使用电子温湿度计，其工作原理基于温度传感器和湿度传感器的信号转换。
1. 温度传感器：常用的温度传感器有热敏电阻、热电偶等。
它们能够将温度变化转换为电信号，通过电子电路处理后显示温度值。
2. 湿度传感器：常用的湿度传感器有电容式湿度传感器、电阻式湿度传感器等。
它们能够将湿度变化转换为电信号，经过处理后显示相对湿度值。
四、实训过程1. 理论学习：首先，对温湿度计的基本原理、种类、结构及使用方法进行了详细的学习。
2. 仪器认识：在实训教师的指导下，对电子温湿度计进行了详细的观察和了解，包括仪器的组成部分、工作原理和操作方法。
3. 实际操作：- 温度测量：将温湿度计放置在已知温度的环境中，观察并记录显示的温度值，与实际温度进行对比，分析误差。
- 湿度测量：将温湿度计放置在已知湿度环境中，观察并记录显示的湿度值，与实际湿度进行对比，分析误差。
- 数据记录：将每次测量的温度和湿度值记录在实验表格中，以便后续分析和总结。
4. 结果分析：对实验数据进行整理和分析，比较不同测量条件下温湿度计的准确性和稳定性。
五、实训结果1. 温度测量：在室温条件下，温湿度计的测量结果与实际温度基本吻合，误差在可接受范围内。
2. 湿度测量：在相对湿度稳定的环境下，温湿度计的测量结果与实际湿度基本吻合，误差在可接受范围内。

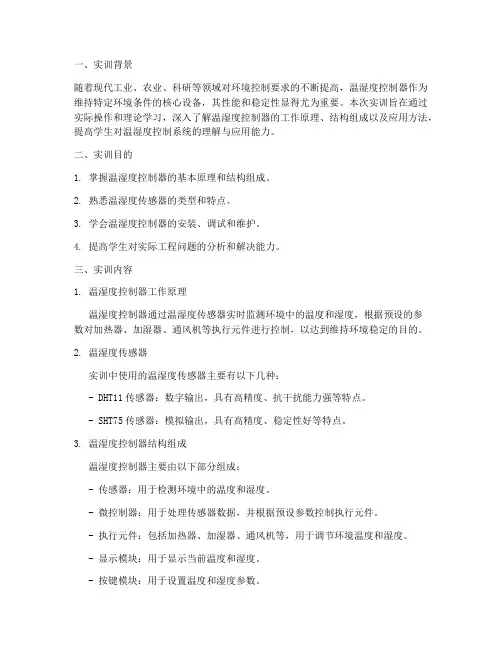

温湿度控制器实训报告
一、实训背景随着现代工业、农业、科研等领域对环境控制要求的不断提高，温湿度控制器作为维持特定环境条件的核心设备，其性能和稳定性显得尤为重要。
本次实训旨在通过实际操作和理论学习，深入了解温湿度控制器的工作原理、结构组成以及应用方法，提高学生对温湿度控制系统的理解与应用能力。
二、实训目的1. 掌握温湿度控制器的基本原理和结构组成。
2. 熟悉温湿度传感器的类型和特点。
3. 学会温湿度控制器的安装、调试和维护。
4. 提高学生对实际工程问题的分析和解决能力。
三、实训内容1. 温湿度控制器工作原理温湿度控制器通过温湿度传感器实时监测环境中的温度和湿度，根据预设的参数对加热器、加湿器、通风机等执行元件进行控制，以达到维持环境稳定的目的。
2. 温湿度传感器实训中使用的温湿度传感器主要有以下几种：- DHT11传感器：数字输出，具有高精度、抗干扰能力强等特点。
- SHT75传感器：模拟输出，具有高精度、稳定性好等特点。
3. 温湿度控制器结构组成温湿度控制器主要由以下部分组成：- 传感器：用于检测环境中的温度和湿度。
- 微控制器：用于处理传感器数据，并根据预设参数控制执行元件。
- 执行元件：包括加热器、加湿器、通风机等，用于调节环境温度和湿度。
- 显示模块：用于显示当前温度和湿度。
- 按键模块：用于设置温度和湿度参数。
4. 温湿度控制器安装与调试- 安装：根据实际需求选择合适的安装位置，确保传感器能够准确反映环境温度和湿度。
- 调试：连接传感器、微控制器和执行元件，设置温度和湿度参数，进行试运行，观察控制器是否能够正常工作。
5. 温湿度控制器维护- 定期检查：检查传感器、微控制器、执行元件等部件是否正常工作。
- 清洁保养：定期清洁传感器、执行元件等部件，防止灰尘、杂物影响控制器性能。
- 更换部件：当传感器、执行元件等部件损坏时，及时更换。
四、实训过程1. 理论学习：通过查阅资料、阅读教材，了解温湿度控制器的工作原理、结构组成、安装调试和维护方法。
温度湿度报警器实习报告
实习报告：温度湿度报警器设计与实现一、前言随着社会科技的不断发展，人们对生活环境的舒适度要求越来越高，温度和湿度作为影响生活环境舒适度的重要因素，需要得到实时监控和控制。
本实习报告围绕温度湿度报警器的设计与实现展开，介绍了温度湿度报警器的工作原理、硬件选型、软件设计及实际应用。
二、温度湿度报警器工作原理温度湿度报警器主要由传感器、控制器、报警装置等部分组成。
其中，传感器用于实时采集环境中的温度和湿度数据，控制器对采集到的数据进行处理，当温度或湿度超过设定的报警阈值时，控制器会触发报警装置，从而提醒用户及时采取措施。
三、硬件选型在本实习报告中，我们选用STC89C52单片机作为控制器，SHT11温湿度传感器用于采集温度和湿度数据，LCD12864显示屏用于显示实时数据和报警信息，蜂鸣器作为报警装置。
此外，还设计了按键模块用于设置报警阈值和切换显示模式。
四、软件设计软件设计主要包括初始化设置、数据采集、数据处理、报警控制、显示等功能。
初始化设置环节主要完成单片机、传感器、显示屏、蜂鸣器等硬件的初始化；数据采集环节通过I2C总线协议与SHT11传感器通信，获取温度和湿度数据；数据处理环节对采集到的数据进行处理，判断是否超过报警阈值；报警控制环节当温度或湿度超过报警阈值时，触发蜂鸣器报警并显示报警信息；显示环节通过LCD12864显示屏实时显示温度、湿度及报警信息。
五、实习过程1. 硬件焊接：根据电路原理图，将STC89C52单片机、SHT11温湿度传感器、LCD12864显示屏、蜂鸣器等元器件焊接在实验板上。
2. 软件编程：使用C语言编写程序，实现温度湿度报警器的基本功能。
3. 系统调试：通过反复测试，调整参数，确保温度湿度报警器稳定运行。
4. 实际应用：将温度湿度报警器应用于实验室、温室等场景，监测环境温度湿度变化，确保环境舒适度。
六、实习总结通过本次实习，我对温度湿度报警器的设计与实现有了更深入的了解。

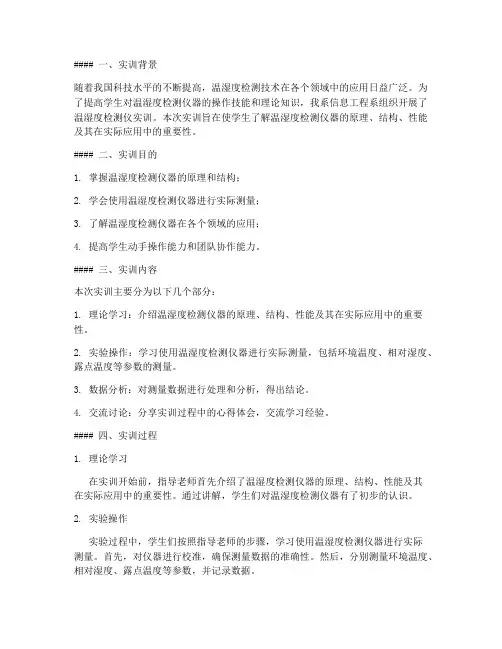

温湿度检测仪实训报告
