初三物理《电路动态分析和电路故障分析专题》含答案
电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。
P右移→R2↑→R总↑→I↓→A表↓。
R1不变→IR1↓→U1↓→V表↓。
（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。
）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。
推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。
假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。
这就是用电压表来判断电路断路和短路的道理。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。
电压表在本电路中，是测量R1和R2部分电阻之和的电压，当滑片P向左移动时，被跨接在电压表内的电阻随着变小，根据分压原理：V表示数减小。
[变式训练题]如图3，当滑片P向左移动时，A表和V表将如何变化。
[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
分析：将电流表等效为一根导线，可以看到电压表直接测量电源电压，因此当滑动变阻器的滑动片P向右移动时，电压表的示数将不会变化；而电阻R的阻值变大，小灯的电阻R L大小不变（注意：在初中阶段，小灯的电阻由于温度的变化引起的变化往往忽略不计），因此总电阻变大，电流变小，所以电流表示数变小。
从串联电路的分压角度分析，小灯两端的电压也将变小，小灯的功率P=U L I也将变小，所以小灯的发光将变暗。
本题正确答案为D。
[变式训练题] 在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。
(B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。
(D)安培表示数不变，灯变暗。
图4 图5 图6 图7 2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化[例4]如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？分析：并联电路各支路两端电压相等，等于电源电压，故电压表V示数不变。
由于并联电路各支路独立工作，互不干扰，滑动变阻器滑片P向右移动时，对R1这条支路没有影响，所以电流表A1示数不变。
滑片P右移，R2变大，两端电压不变，故电流变小，干路中电流也随之变小，所以A2示数也会变小。
[变式训练题]如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化[例5]在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
分析：在电键尚未闭合前，两个电阻组成串联电路。
电压表测量R1两端的电压，电键K闭合后，电阻R2被局部短路，电压表变成测量电源两端的电压了，因此电压表的示数将变大。
在电键尚未闭合前，电流表测量的是串联电路的电流值，由于此时电阻较大，故电流较小；电键K闭合后，电阻R2被局部短路，电路中的电阻只有R1了，因此电流表的示数将变大。
[变式训练题]在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。
电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。
图8 图9 图10 2．并联电路中电键的断开或闭合引起的变化[例6]在图10中，灯泡L1和灯泡L2是______联连接的。
当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
分析：本题的难度首先在电路的识别，我们可以将电流表看作导线，将电压表拿去，就容易看出这个电路是“并”联电路。
电流表是串联在小灯L1的支路中的，所以电键闭合时，电流表的示数从0变到有读数，应该选填“增大”。
电压表是测量电源电压，而且不受电键控制，所以示数“不变”。
[变式训练题] 在图11中，灯泡L1和灯泡L2是______联连接的。
当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
图11 图12 图13三、电路的故障引起电路中电学物理量的变化及故障原因分析[例7]在图12中，当电键K闭合后，两只小灯泡发光，电压表示数为4伏。
过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。
分析：电压表示数为0，其原因有三：1.电压表没有接好或电压表损坏；2.小灯L2短路；3.小灯L1断路。
起先，电压表有示数，说明不存在原因1的情况。
那么还有两种情况都是可能的。
答案为：小灯L2短路；小灯L1断路。
[变式训练题]在如图13所示的电路中，电源电压等于6伏，合上电键后电压表示数为6伏。
经分析得出，电路中可能发生的情况是：______________________________。
[例8]在如图14所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
分析：可以采用排除法。
小灯L2短路，会导致电压表示数变小、电流表示数变大；小灯L2断路，会导致电流表示数变0；小灯L1短路，会导致两灯都不亮；一灯熄灭而电表示数都不变，只有小灯L1发生断路时才有此可能。
本题正确答案为C。
[变式训练题]在图15所示的电路中,电源电压不变。
闭合电键K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。
(B)灯L亮度可能不变。
(C)电阻R可能断路。
(D)电阻R可能短路。
图14 图15 图16 [例9]在图16所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )(A)灯L1断路。
(B)灯L l短路。
(C)灯L2断路。
(D)灯L2短路。
分析：属于电路故障分析题。
“—段时间后，其中的一盏灯突然变亮”排除了电路出现断路的情况，那么，故障现象只有发生短路了。
电压表V2的示数变大，是小灯变亮的原因，一定是小灯L2突然变亮；电压表V l的示数变小说明小灯L1发生了短路。
本题正确答案为B。
专题练习1.图17中，A、B、C、D是滑动变阻器的四个接线柱。
若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大。
图17 图18 图192.在如图18所示的电路图中，当电键K闭合时（）(A)整个电路发生短路。
(B)电流表示数变小。
(C)电流表示数不变化。
(D)电流表示数变大。
3.在图19所示的电路中，当电键K闭合时，灯L1、L2均不亮。
某同学用一根导线去查找电路的故障。
他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。
由此可以判断( )(A)灯L1断路。
(B)灯L1短路。
(C)灯L2断路。
(D)灯L2短路。
4.如图20所示，电阻R1的阻值为20欧，R2为40欧，当电键K断开时，电流表A的示数为0.1安，则电源电压为______伏。
若电键K闭合时，电流表A的示数为______安。
图20 图21 图225.在图21所示的电路中，电源电压为6伏。
当电键K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。
产生这一现象的原因可能是( )(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
6.如图22所示，当滑片P向右移动时( )(A)电流表A示数不变，电压表V示数不变。
(B)电流表A示数不变，电压表V示数变大。
(C)电流表A示数变小，电压表V示数变大。
(D)电流表A示数变小，电压表V示数不变。
7.如图23所示，闭合电键K，当滑动变阻器的滑片P向右移动时，电流表A的示数将________(选填“变小”、“不变”或“变大”)。
图23 图248.在电路中，发生了如图24所示的现象，已知电路中只有一处故障，且除两个灯泡外其余部分均完好，现有导线、电压表、电流表，在不拆开电路的情况下，请挑选合适的器材判断电路的故障，写出两种判断方法，包括所用器材、观察到的现象和结论：___________________________________________________________________________ _________________________________________________________________________。
、1故答案为：变小；B．2当电键断开时，等效电路图如图1所示；当电键闭合时，等效电路图如图2所示．由图1和图2可知，电键闭合时，电路中的电阻变小，根据I=UR可知，电路中的电流变大，即电流表的示数变大；根据U=IR可知，R2阻值不变时，两端的电压变大，即电压表的示数变大．故选D．3 A4（1）读图可知，当电键K断开时，两电阻串联，则电路中的总电阻R=R1+R2=20Ω+40Ω=60Ω，又知道电流表A的示数为0.1安，∵I=UR，∴电源电压：U=IR=0.1A×60Ω=6V．（2）当电键K闭合时，电路为R2的简单电路，电流表A和R1被短路，所以电流表没有示数．故答案为：6；0．5B6A7变小8（1）将导线与灯L1并联，则灯L1会被导线短路；闭合开关，如果灯L2发光，则L1是断路；如果灯L2不亮，则L2是断路．（2）将电流表与灯L1并联，由于电流表的作用相当于导线，则灯L1会被电流表短路．闭合开关后，如果电流表有示数，则L1是坏的．如果电流表无示数，则L2是断路．（3）把电压表并联接在L1两端，闭合开关，如果电压表示数为零，则是灯L2断路；如果电压表示数不为零，近似等于电源电压，则是灯L1断路．名师点评本题考点：电流表、电压表在判断电路故障中的应用．考点点评：本题考查了导线、电流表和电压表判断电路故障，要掌握用电压表、电流表、导线、灯泡判断电路故障的方法．9.。
初中物理电路故障及动态电路分析解题技巧和经典题型(含详细答案)
初中物理电路故障及动态电路分析解题技巧和经典题型(含详细答案)初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。
在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。
2、根据第一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。
电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
例2、L1与L2串联，电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。
测L2电压。
闭合开关后，两灯都不亮。
则下列说法正确的是：A、若V1=0 解：可能你会错选A。
其实答案为B。
首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。
当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。
而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。
首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。
如果碰上了电压表电流表就把电压表当开路，电流表当导线。
这个是例１：在图２（甲）所示电路中，三盏灯是如何连接的，开关闭合后，电流表测量的是哪部分的电流？做法：先标出电源的正负极，再沿着从正极到负极的方向，用自己习惯的方法（箭头、粗细线、彩线），描绘各处的电流走向，标在电路图上，如图２（乙）。
分析：从图２（乙）中可以看出，点ａ是最初的电流分支点，点ｂ是最后的电流会合点。
电流共有三条路径，分别通过三盏灯，所以三盏灯是并联的。
通过电流表的电流只通过灯Ｌ1，所以电流表测量的是通过灯Ｌ1的电流。
初中物理动态电路及电路故障分析专题
中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。
二、知識儲備：1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。
2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。
3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）；4、是斷路；短路。
5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。
三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。
分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。
（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電流錶示數變大，燈變暗。
(B)電流錶示數變小，燈變亮。
(C)電壓表示數不變，燈變亮。
(D)電壓表示數不變，燈變暗。
（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電壓表示數變大，燈變暗。
(B)電壓表示數變小，燈變亮。
(C)電流錶示數變小，燈變亮。
(D)電流錶示數不變，燈變暗。
初中物理电路动态分析专题
动态电路专题一、滑动变阻器1．串联电路【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
练习：如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。
练习：如图4，当滑片P向左移动时，A表和V表将如何变化。
【例3】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗练习：在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？练习：如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合1．串联电路【例5】在如图9所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
练习：在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。
开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。
2．并联电路【例6】在图11中，灯泡L1和灯泡L2是______联连接的。
当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
练习：在图12所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为Ω。
初中物理电路故障及动态电路分析解题技巧和经典题型(含详细答案)
初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮,则一定是这条支路断路,如果两灯都不亮，则一定是干路断路.在并联电路中，故障不能是短路，因为如果短路,则电源会烧坏.2、根据第一步再判断哪部分断路或短路.例1：L1与L2串联在电路中,电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数,则故障原因是什么?解：你先画一个电路图:两灯都不亮，则一定是断路。
电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
例2、L1与L2串联,电压表V1测L1电压,V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。
测L2电压。
闭合开关后,两灯都不亮.则下列说法正确的是：A、若V1=0 解：可能你会错选A。
其实答案为B.首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。
当L2断路时，此时V2相当于连接到了电源两极上,它测量的是电源电压，因此示数很大。
而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。
首先要分析串并联，这个一般的比较简单,一条通路串联,多条并联。
如果碰上了电压表电流表就把电压表当开路,电流表当导线。
这个是因为电流表电压小，几乎为零。
但电压表不同。
此处要注意的是，电压表只是看做开路，并不是真的开路。
所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。
电压表是有示数的（话说我当时为这个纠结了好久）。
还有一些东西光看理论分析是不好的,要多做题啊，做多得题，在分析总结以下，会好很多.而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻)的连接关系问题.不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题.因此正确识别电路是解决电学问题的前提。
九年级物理 动态电路分析专题含答案
动态电路分析葛老师题库类型一滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P向右移动时（)A．电流表示数变大，灯变暗 B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮 D．电压表示数不变,灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时( )A．V示数变大，A示数变小，V与A示数的比值不变B．V示数变小,A示数变小,V与A示数的比值不变C．V示数变小，A示数变大，V与A示数的比值变小D．V示数不变，A示数变小,V与A示数的比值变大3．如图所示,电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。
电表的变化情况是（）A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小,电流表示数变大4．下图中是汽车、摩托车油量表(实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（) A．向油箱里加油时，电流表示数变大B．燃油消耗下降时,电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏5．如图所示电路中,电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时,电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小,电压表示数增大C．电流表示数不变,电压表示数不变D．电流表示数减小，电压表示数不变6．如图所示，当滑动变阻器滑片P向右移动时,下列判断正确的是( ）A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变.只闭合开关S1时,将滑动变阻器的滑片移至最左端，电流表A1的示数为1。
2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0。
初中物理故障及动态电路分析答案
初中物理故障及动态电路分析答案一、初中物理故障电路分析1、电压表示数为零的情况a 电压表测量的用电器发生短路一灯亮一灯不亮，电流表有示数；b 干路用电器发生断路两灯都不亮，电流表无示数；C 电压表故障或与电压表连线发生断路两灯都亮，电流表有示数2 电压表示数等于电源电压的情况A 电压表测量的用电器发生断路两灯都不亮，电流表无示数注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。
如果题目中出现“约”、“几乎”的字眼时，我们就锁定这种情况。
B 干路用电器发生短路一灯亮一灯不亮，电流表有示数9/ 1初中物理故障及动态电路分析答案3 用电压表判断电路故障电压表有示数说明：和电压表接线柱连接的两根线路完好无损电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
4 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）针对训练1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
）（2、如图2所示，下列说法正确的是B、电压表的连接是正确的；A、电流表的连接是正确的；D、电流表将会被烧坏。
初中物理电路故障与动态电路分析附答案
初中物理电路故障与动态电路分析附答案障问题都是发生在用电器上，所以通常都有这样一个前提条件已知电路中只有一处故障，且只发生在灯泡L1或L2上。
若两灯泡都不亮，则一定是某个灯泡发生了断路，如果电压表此时有示数，则一定是和电压表并联的灯泡发生了断路，如果电压表无示数，则一定是和电压表串联的灯泡发生了断路。
此两种情况电流表均无示数。
若一个灯泡亮另一个灯泡不亮，则一定是某个灯泡发生了短路，如果电压表此时有示数，则一定是和电压表串联的灯泡发生了短路，如果电压表此时无示数，则一定是和电压表并联的灯泡发生了短路。
此两种情况电流表均有示数3、用电压表电流表排查电路故障A、用电压表判断电路故障，重要结论：电压表有示数说明和电压表串联的线路正常，和电压表并联的线路有故障。
若电路中只有一处故障则电压表无示数时，和电压表并联的线路一定正常。
电源电压为6V，用电压表测得：Uab=0;Ued=6v;Ucd=0;Uac=6v,灯泡不亮，哪里出现故障？解题思路：先找有示数的，Ued=6v说明从e点到电源正极线路完好，从d点到电源负极线路完好；Uac=6v说明从a点到电源正极线路完好，从c点到电源负极线路完好，这样将故障锁定在ac之间了，由Uab=0,说明bc之间出现故障，故电阻出现断路。
B、用电流表测电路的通断，有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况：1断路 2 电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联，见上面2A）互动训练1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后（ D ） A 、 电流表、电压表均损坏； B 、电流表损坏，电压表示数为零；C 、电流表有示数，电压表示数为零；D 、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是 （ A ） A 、电流表的连接是正确的； B 、电压表的连接是正确的；C 、两表的连接都是错误的；D 、电流表将会被烧坏。
最新初三物理《电路动态分析和电路故障分析专题》含答案
电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。
进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。
在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。
一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。
P右移→R2↑→R总↑→I↓→A表↓。
R1不变→IR1↓→U1↓→V表↓。
（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。
）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。
推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。
假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。
这就是用电压表来判断电路断路和短路的道理。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。
我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。
此时可以容易地看出，这是一个串联电路。
而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

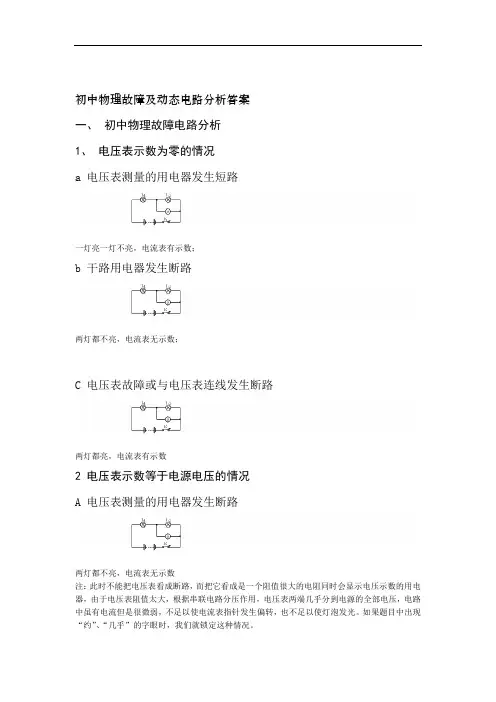

初中物理故障及动态电路分析答案
