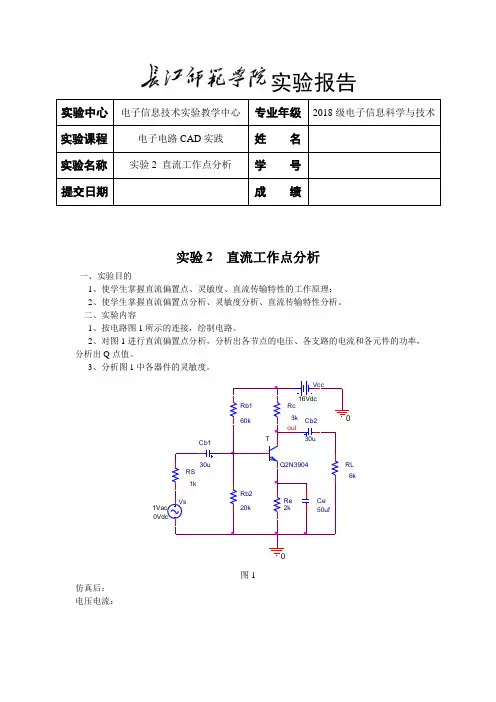

实验报告实验中心 电子信息技术实验教学中心 专业年级 2018级电子信息科学与技术 实验课程 电子电路CAD 实践 姓 名 实验名称 实验2 直流工作点分析学 号 提交日期成 绩实验2 直流工作点分析一、实验目的1、使学生掌握直流偏置点、灵敏度、直流传输特性的工作原理；2、使学生掌握直流偏置点分析、灵敏度分析、直流传输特性分析。
二、实验内容1、按电路图1所示的连接，绘制电路。
2、对图1进行直流偏置点分析，分析出各节点的电压、各支路的电流和各元件的功率，分析出Q 点值。
3、分析图1中各器件的灵敏度。
Cb130u RL 6kRe 2kRc 3k RS 1kRb220kTQ2N3904Vcc 16VdcVs0VdcCb230uoutCe 50ufRb160k图1仿真后： 电压电流：功率：直流工作点分析：Q点值：IB=1.03E-05 VCE=8.11E+00 直流灵敏分析：4、分析图2中的直流增益、输入电阻、输出电阻。
RL 6kRe 2kRc 3k RS 1kRb220kTQ2N3904Vcc 16VdcVs1Vac 1VdcCb230uoutCe 50ufRb160k图2仿真后：电压增益V(OUT)/V_VS=-1.400E-05输入电阻：1.600E+04输出电阻：3.000E+035、分析图3所示，求电路中的i以及电路中的功耗，并与理论计算比较。
R15I124Adc+-H2HGAIN = 20.3846 R21R320i1图3 仿真后：功率:电流i:三、实验体会收获：1、这类实验首先我们需要知道求得量是什么，然后再运算得出。
要明白题意。
2、对于Q点值，我们首先要知道是求IB、IC、VCE的值。
3分析各器件的灵敏度，做进行直流偏置点分析，分析出各节点的电压、各支路的电流和各元件的功率。
4、对于原件的位置要熟悉，特别是图三的直流电流源（IDC）和电流控制电压源（H）是我们不熟悉的，所以要记住。
实践二 简单电路原理仿真综合实践(二)
韶关学院学生实践报告册实践课程名称：电路原理与仿真实践实践项目名称：简单电路原理仿真综合实践（二）实践类型（打√）：（基础 、综合□、设计□）院系：教育学院专业班级：16数字媒体技术姓名: 林美露组员詹晓茹学号: 16114091037 指导老师彭浩韶关学院教务处编制实践报告内容实践报告内容原则上应包含主要实践步骤、实践数据计算（实践操作）结果、实践结果（疑问）分析等项目。
实践内容仿真实践1 实际电压源与实际电流源的等效变换一、实践目的（1）掌握EWB软件的使用方法。
（2）通过实践理解电压源和电流源的概念和各自的外部特性。
（3）理解理想电压源与实际电压源的区别及理想电流源与实际电流源的区别。
（4）掌握电压源与电流源进行等效变换的条件。
二、实践原理（1）理想电压源是指能输出恒定电压的电源。
输出电压的大小U与负载的大小无关，输出的电流I 可以是0~∞的任意值，完全由外电路的负载决定。
（2）理想电流源是指能输出恒定电流的电源。
输出电流的大小I与负载的大小无关，输出的电流U 可以是0~∞的任意值，完全由外电路的负载决定。
（3）理想电压源与理想电流源在实际中并不存在。
一个实际电源可以用理想电压源Us与电阻Rs串联的电压源表示，也可以用理想电流源Is与电阻Rs并联的电流源表示。
（4）电压源与电流源都是用来表示一个实际电源的，所以他们之间可以进行等效变换，其等效变换的条件为U s=I s R s或I s=U s/R s。
三、实践内容及步骤（1）在EWB软件中按图2.64连接电压源实践，其中电压源的电压为10V，电压源内阻为1kΩ。
外电路为1kΩ可调电位器，外电路中接入电流表和电压表。
图2.64 电压源实践电路图（2）单击仿真运行开关按钮，并通过键盘按钮调节电位器阻值的百分比，使阻值分别为0Ω，250Ω，500Ω，750Ω，1000Ω，将所测的的电流与电压值记录在实践数据表2.1中。
实践数据表2.1可调电阻（Ω）0 250 500 750 1000外电路电流（mA）10.000 8.000 6.667 5.715 5.000外电路电压（V） 1.000μ 2.000 3.333 4.285 4.999（3）按图2.65连接电流源实践电路。
高频仿真实验报告(实验二)
高频仿真实验报告（实验二）吴佳芮电信六班1190一.电感三端式正弦波振荡器的仿真（一）题目要求图的仿真要求：1）至5）（二）电路原理电感三点式振荡器该振荡器又称为哈特莱振荡器。
类似于电容三点式振荡器的分析方式，也可以求得电感三点式振荡器的振幅起振条件和振荡频率，区别在于这里以自耦变压器代替了电容耦合。
（三）仿真电路（四）仿真结果、图形1.直流工作点2.示波器数字频率计=10nF时二.电容三端式正弦波振荡器的仿真(一).题目要求图的仿真要求：1）至4）(二)仿真电路（三）仿真结果、图形1.静态工作点2.虚拟示波器和数字频率计=20pF时C3=200pF时4.当R3阻值增大，振荡器的输出波形转变幅度大，频率不稳定，当R3阻值减小，振荡器的输出波形转变幅度小，频率稳定。
原因：反馈系数与回路电容有关，若是用改变回路电容的方式来改变振荡频率，必将改变反馈系数，从而影响起振。
三.克拉泼振荡器的仿真（一）题目要求图的仿真要求：1）至3）（二）仿真电路（三）仿真结果、图形1.直流工作点2.虚拟示波器和数字频率计3.接入C2a接入C2b四.西勒振荡器的仿真（一）题目要求图的仿真要求：1）至3）（二）仿真电路（三）仿真结果、图形1.虚拟示波器和数字频率计2.接C2接C33.C4=0时C4=33pF时（四）碰到的问题和解决方式测试克拉泼振荡器和西勒振荡器的波形和震荡频率时，开始一直得不到正确的数值，经检查后发现，书上的电路没有加隔直电容，在输出端增加隔直电容后出现正确数据。
电工实验直流电路实验报告
竭诚为您提供优质文档/双击可除电工实验直流电路实验报告篇一：电工实验报告电工学、电子技术实验报告课程名称：高级电工电子实验实验名称：高级电子实验一、二、三姓名：蒋坤耘学号：班级：安全指导老师：20XXA20XX0920XX01刘泾年12月23日实验一晶体管单管放大电路的测试一、实验目的：1.学会放大器静态工作点的测量和测试方法，分析静态工作点对放大器性能的影响2.掌握放大器电压放大倍数的测试方法3.进一步掌握输出电阻、输入电阻、最大步失真输出电压的测试方法二、实验原理1.实验电路2.理论计算公式三、实验内容与步骤：（1）照图用专用导线接好电路（2）静态工作点测试接通电源，并按实验电路图接好函数发生器和示波器，函数发生器调整为1khz,4V左右。
用实验法调好静态工作点，使Vi?0，测试并记下Vb,Ve,Vc及VRb2?Rw。
填入表一中（3）放大倍数测试在上一步基础上，用示波器或毫伏表分别测量RL?oo及RL?2.4kΩ时输出电压Vi和输出电压V0,并计算(:电工实验直流电路实验报告)放大倍数，填入表二中（4）观察工作点对输出波形V0的影响保持输入信号不变，增大和减小Rw,观察V0波形变化，测量并记录表一表三四、实验设备1.晶体管直流稳压电源（型号Dh1718）2.调节输出电压+12V3.低频信号发生器4.双踪示波器5.交流毫伏表6.数字万用表7.晶体三极管8.电位器9.电阻、电解电容器五、误差分析下面从静态工作点、电压放大倍数、输入电阻、输出电阻之值与理论计算值比较（取一组数据进行比较），分析产生误差原因。
基准电压Vb太高，使得Ve=Vb增高而使uce相对的减小了，因为影响实验。
输入输出电阻选择不够合理，导致实验误差，影响实验。
温度的升高使得偏置电流Ib能自动的减小以限制Ic的增大。
实验二集成运算放大器的线性应用验证机仿真一、实验目的：1、进一步理解典型集成运算放大线性运算的原理。
2、掌握集成运放调零的方法。
项目二直流电路的电压和电位测定
项目二直流电路的电压和电位测定一、实验目的1.掌握直流电路中电压和电位的测量方法；2.了解电路中各点的电位与电压的关系；3.掌握电压表的使用方法及注意事项。
二、实验原理在直流电路中，电压是一个重要的物理量，它表示电位差，即电位高的点到电位低的点之间的势能差。
电位是指电路中某点到参考点的势能差，通常以参考点为零电位。
在实验中，我们可以通过测量两点之间的电压来确定电位差，进而推断出各点的电位。
三、实验步骤1.准备实验器材：电源、电阻器、开关、导线、电压表等；2.按照电路图连接电路，确保连接正确无误；3.将电压表并联在电路中的两点之间，测量两点之间的电压；4.闭合开关，观察电压表的读数，记录数据；5.改变开关的状态，重复步骤4，至少进行3次测量，求平均值；6.分析实验数据，得出结论。
四、实验数据分析与结论通过实验测量，我们得到了电路中各点之间的电压数据。
通过这些数据，我们可以得出以下结论：1.在直流电路中，电压是沿着电路中的电流方向而降落的；2.在电阻器上，电压与电流成正比，即欧姆定律成立；3.在电源两端，电压是恒定的，与外电路的电阻大小无关；4.在并联电路中，各支路两端的电压相等，等于总电压；5.在串联电路中，各部分两端的电压与电阻成正比，即分压定律成立。
通过实验数据的分析，我们可以进一步理解直流电路的基本原理和规律。
同时，实验中需要注意的事项包括：电压表的使用方法要正确，避免超量程使用；实验前必须检查电路连接是否正确无误，以免烧毁电路；实验过程中要保证安全，避免触电等事故发生。
五、实验总结与建议本次实验通过测量直流电路中各点之间的电压和电位差，进一步了解了直流电路的基本原理和规律。
实验结果表明，欧姆定律和分压定律在直流电路中是成立的。
同时，实验中也需要注意电压表的使用方法和实验安全问题。
为了更好地完成实验和提高实验效果，建议在实验前做好充分的预习工作，了解实验目的、原理和步骤；在实验过程中要认真操作、记录数据和分析结果；实验后要及时总结和撰写实验报告。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 直流工作点分析
一、 实验目的：
1、 练习直流工作点(Bias Point )的分析过程，了解输出文件的内容；
2、 掌握修改元件参数的步骤；
3、 练习直流传输特性分析的过程。
4、 了解直流灵敏度分析的过程和内容。
二、 实验内容：
R1D1D1N4536
10V
1、 电路如上图所示，图中R ，二极管选用D1N4536，且I s = 10 nA ，n =2。
在电源V DD =10V
DD D D 步骤：进入Schematics 主窗口，绘出图所示电路，并设置好参数。
其中二极管的I s = 10 nA ，n =2要进入模型参数修改窗修改（先选中二极管，再选择菜单中Edit|Pspice Model 项，单击Instance Model(Text)可打开模型参数修改窗）。
设置直流工作点分析(Bias Point)，将右侧Output File Option 下第一项选中。
设置电压源VDD 分别为10V 和1V 。
进行仿真后，在View/Output File 中得到如下结果： 当V DD =10V 时，ID = ( 0.947 ) mA ，VD = ( 0.532 ) V
当V DD =1V 时，ID = ( 61.5 ) uA ，VD = ( 0.385 ) V
2、 电路如下图所示。
三极管参数为I s=5×1510-A,100F β=，'bb R ，50A V V =。
要求：
a) 计算电路的直流工作点。
b) 计算电路的电压放大倍数和输入、输出电阻。
Vb
1V
步骤：进入Schematics 主窗口，绘出图所示电路，并设置好参数。
其中三极管的I s=5×1510-A,100F β=，'bb R ，50A V V =要进入模型参数修改窗修改（先选中三极管，再选择菜单中Edit|Pspice Model 项，单击Instance Model(Text)可打开模型参数修改窗）。
将相应参数修改为Is=5.0E-15，Bf=100，Rb=100，Vaf=50。
1、设置直流工作点分析(Bias Point)，将右侧Output File Option 下第一项选中。
进行仿真后，在View/Output File 中得到如下结果：
B I =（ 3.01E-02 ）mA ，
C I =（ 2.55 ）mA ，CE V =（ 4.90 ）V 。
2、设置直流工作点分析(Bias Point)，将右侧Output File Option 下第三项选中。
From input source: Vb ; To output: V(out) 。
进行仿真后，在View/Output File 中得到如下结果：
放大倍数Av=（ -1.522E+01 ） 输入电阻Ri=（ 1.105E+04 Ω ）
输出电阻Ro=（ 1.828E+03 Ω）
3、 电路图如上题，了解电路中各个元件对电路特性的影响。
步骤：设置直流工作点分析(Bias Point)，将右侧Output File Option 下第二项选中。
设置Output I/V: V(out) 。
进行仿真后，在View/Output File 查看电阻及三极管中的各个参数对输出电压的影响。
DC SENSITIVITIES OF OUTPUT V(OUT)
ELEMENT NAME ELEMENT VALUE ELEMENT SENSITIVITY (VOLTS/UNIT) NORMALIZED
SENSITIVITY
(VOLTS/PERCENT)
R_Rb 1.000E+04 4.584E-04 4.584E-02
R_Rc 2.000E+03 -2.332E-03 -4.665E-02 V_Vcc 1.000E+01 9.139E-01 9.139E-02 V_Vb 1.000E+00 -1.522E+01 -1.522E-01
三、实验报告：
1、将所画电路图存入E：\****下。
****为自己姓名。
2、在报告中写出操作中相应的数据。
1、心得体会及其它。
