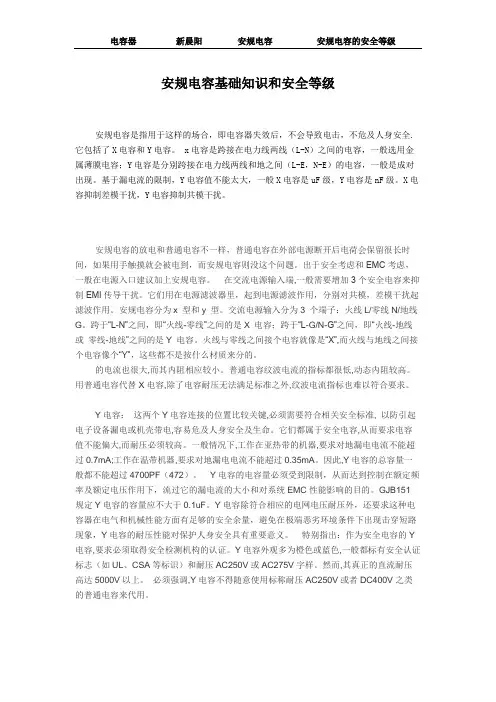

安规电容基础知识和安全等级
安规电容基础知识和安全等级安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。
x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
出于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI 传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模干扰起滤波作用。
安规电容分为x 型和y 型。
交流电源输入分为3 个端子：火线L/零线N/地线G。
跨于“L-N”之间，即“火线-零线”之间的是X 电容；跨于“L-G/N-G”之间，即“火线-地线或零线-地线”之间的是Y 电容。
火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”，这些都不是按什么材质来分的。
的电流也很大,而其内阻相应较小。
普通电容纹波电流的指标都很低,动态内阻较高。
用普通电容代替X电容,除了电容耐压无法满足标准之外,纹波电流指标也难以符合要求。
Y电容：这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF（472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
安规电容
X电容和Y电容在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
交流电源输入分为3个端子：火线(L)/零线(N)/地线(G)。
在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF(472)。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA等标识)和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
X电容同样也属于安全电容之一。
根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。
安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内, 电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。
作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。
X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。
通常,X电容多选用纹波电流比较大的聚脂薄膜类电容。
这种类型的电容,体积较大,但其允许瞬间充放电的电流也很大,而其内阻相应较校普通电容纹波电流的指标都很低,动态内阻较高。
400 220uf 安规电容
400 220uf 安规电容一、电容的基本概念1. 电容是电路中常见的一种被动元件，它具有存储电荷的能力，能够在电路中起到滤波、耦合、隔直等作用。
电容主要由两个导体板和介质构成，其中介质可以是空气、塑料、陶瓷等绝缘材料。
2. 电容的单位是法拉（F），常用的小单位有微法（μF）和皮法（pF）等。
电容的大小与其两极板间的距离、介质材料、两极板的面积等因素有关。
二、400 220uf 安规电容的特点1. 400 220uf 安规电容是一种电容的规格参数，其中400代表电压，220uf代表容量。
安规电容是指符合安全标准的电容，具有较好的耐压性能和安全性能。
2. 400 220uf 安规电容一般用于一些对电容器质量要求较高的场合，比如通信设备、医疗设备、工控设备等。
这些领域对电子元器件的可靠性和稳定性要求较高，因此需要选择安规电容来保证设备的性能和安全。
三、400 220uf 安规电容的应用领域1. 通信设备：在通信设备中，稳定的电容器对于信号的传输和接收起着至关重要的作用。
400 220uf 安规电容具有较好的电压容量和稳定性，适合用于通信设备中的滤波、耦合、隔直等电路中。
2. 医疗设备：医疗设备对于电子元器件的安全性和稳定性要求较高，因此需要选择符合安规标准的电容来保证设备的稳定性和可靠性。
400 220uf 安规电容广泛应用于各类医疗设备中，如X光机、医用电子仪器等。
3. 工控设备：在工控设备中，电容器通常被用于存储能量、稳压、滤波等功能。
400 220uf 安规电容具有较好的电压容量和稳定性，适合用于工控设备中的各种电路中。
四、400 220uf 安规电容的选型注意事项1. 电压容量：根据实际电路需求选择合适的电压容量，以保证电容器能够正常工作，并有一定的余量。
2. 安规认证：选择符合国际、国家安规标准的电容，以保证产品的安全性和可靠性。
3. 温度特性：考虑电容在不同温度下的稳定性和容量变化，选择适合的温度特性。
ctx安规电容
ctx安规电容（实用版）目录1.引言2.ctx 安规电容的定义和作用3.ctx 安规电容的特点4.ctx 安规电容的应用领域5.结论正文【引言】在现代电子设备中，电容是一种不可或缺的电子元件。
电容具有存储电能、滤波等功能。
在众多电容产品中，ctx 安规电容因其独特的性能和安全性，被广泛应用于各类电子设备中。
本文将介绍 ctx 安规电容的相关知识，帮助大家更好地了解和应用这种电容。
【ctx 安规电容的定义和作用】ctx 安规电容，全称安全认证电容，是一种通过特定安全认证的电容。
它具有很高的安全性能，能够在设备故障时承受更高的电压和电流，保护设备的安全运行。
在电子设备中，ctx 安规电容主要用于滤波、去耦、保护等作用。
【ctx 安规电容的特点】ctx 安规电容具有以下特点：1.高安全性能：通过特定安全认证，能够在设备故障时承受更高的电压和电流。
2.稳定性能好：在高温、高压等恶劣环境下，仍能保持稳定的工作性能。
3.容量范围广：可以满足不同电子设备的需求。
4.应用范围广泛：可应用于各类电子设备，如家电、通讯设备、工控设备等。
【ctx 安规电容的应用领域】ctx 安规电容广泛应用于以下领域：1.家用电器：如电视机、洗衣机、空调等，用于滤波、去耦等。
2.通讯设备：如手机、路由器等，用于信号滤波、噪声抑制等。
3.工控设备：如工业控制系统、机器人等，用于保护设备安全、提高系统稳定性等。
4.医疗设备：如心电图机、超声波设备等，用于信号滤波、噪声抑制等。
【结论】总之，ctx 安规电容凭借其高安全性能、稳定性能好、容量范围广等特点，在各类电子设备中发挥着重要作用。
安规电容
1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安規電容通常只用于抗干擾電路中的濾波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。
Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF （472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V 字样。
然而,其真正的直流耐压高达5000V以上。
必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。
X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。
由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。
安规电容介绍电容Y电容作用电路图定稿版
安规电容介绍电容Y电容作用电路图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。
安规电容通常只用于抗干扰电路中的滤波作用。
安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。
处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。
在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。
它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。
Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。
这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。
它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。
一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。
因此,Y电容的总容量一般都不能超过4700PF （472）。
Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
GJB151规定Y电容的容量应不大于0.1uF。
Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。
特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。
Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。
然而,其真正的直流耐压高达5000V以上。
安规电容基本介绍1
安规电容器基本介绍
• 安规电容相关参考资料 安规电容相关参考资料(OA)
1.电子设备用固定电容器
部分： 第14部分：分规范 部分 抑制电磁干扰和电源网络连 接用固定电容器GB/T 14472-1998 接用固定电容器 2.电子设备用固定电容器第 部分：总规范 电子设备用固定电容器第1部分 电子设备用固定电容器第 部分： GB/T-2693-2001 3 . UL1283-2005标准 标准
安规电容器基本介绍
• 安规电容器承受脉冲电压的来源
1.外部线路受到雷击引起 外部线路受到雷击引起 2.开关相邻设备时电磁干扰 2.开关相邻设备时电磁干扰 3.设备一些高频开关工作时引起的感应脉冲 设备一些高频开关工作时引起的感应脉冲
• 安规电容不同于一般交流电容的安 全特别检测要求
安规电容器基本介绍
安规电容器基本介绍
----安规技术部 徐滢涛 安规技术部
安规电容器基本介绍
• 什么是安规电容器？ 什么是安规电容器？ 安规电容器是行业对抑制电源电 磁干扰用固定电容器的俗称， 磁干扰用固定电容器的俗称，因电 容本体印刷有多个国家的安全认证 标志而称为安规电容器。 标志而称为安规电容器。
安规电容器基本介绍
• 什么是抑制电源电磁干扰用固定电容器？ 什么是抑制电源电磁干扰用固定电容器？ 依据IEC60384-14（GB/T 14472-1998） 依据 （ ） 1.1范围描述如下 范围描述如下
安规电容器基本介绍
• 安规电容应用于零火线跨接线路及电源线与地线跨接示例
• 上图中 ，C2为安规 （X1）电容，C3，C4为Y2（Y1）电容 上图中C1， 为安规 为安规X2（ ）电容， ， 为 （ ）
安规电容器基本介绍
• 安规电容器的分类
(完整版)什么是安规电容安规电容参数及作用和应用
什么是安规电容安规电容参数及作用和应用安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。
基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。
X电容抑制差模干扰，Y电容抑制共模干扰。
什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。
(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安规电容描述
何為直流电容器
直流电容器是一种主要设计用于直流电压的电容器，直流电容器不适合用于交流电源但可用于含有脉冲或交流成份的交流电压电路。
不论用于何种电路﹐连续施加在电容器上的最大直流电压或最大交流电压有效值或脉冲电压的峰值不可超过电容器的额定电压。
何為交流电容器
交流电容器是一种主要设计用于工频交流电压的电容器﹐它可以用在交流电源
交流电容器可以用在与电容器额定电压交流有效值相同电压的直流电源
安规之目的：为了防止下列危险：
為保護使用者與操作者盡量避免發生
電擊﹑能量﹑著火﹑機械﹑熱﹑輻射﹑化學等危險,並降低發生之可能性﹐保護使用者與操作者生命﹑財產之安全
AC交流安规电容器
包括三层意思:
1.使用于交流电路上
2.符合安规测试规范
3.具有电容器的特性
X电容和Y电容的位置
•根据IEC60384-14，电容器分为X电容和Y电容
•X电容是指跨于L-N之间的电容
•Y电容是指跨于L-G/N-G之间的电容
•（L=LINE N=NEUTRAL G=GROUND）
火线零线间的是X电容，火线与地线间的是Y电容
电路图示
X电容和Y电容在电路中的位置
X1Y2的原因
由于电容器的用途具有上述三种功能,因此一般作安规测试时,元件需同时通过X电容和Y电容的测试标准.
例如X1/Y2代表元件同时符合X电容和Y电容的测试标准
X电容的分类
Y类电容器的分类
安规电容使用
额定电压小于150V 时,可用Y4电容.
Y1或Y2电容可以使用于双重绝缘的场合
额定电压大于150V,小于等于250V时,用Y1电容;
额定电压小于150V 时,可用Y2电容.
两个额定值相同的Y2可以充当一个Y1使用;两个额定值相同的Y4可以充当一个Y2使用.
认证系统一览表
VDE德国零部件产品认证
VDE是德国著名的测试机构，直接参与德国国家标准制定。
同UL一样VDE标志只有VDE公司才能授权使用VDE标志。
大部分人对VDE的认识停留在电器零部件认证上，其实VDE测试除传统的电器零部件，电线电缆，插头等认证之外同样也可核发EMC标志以及VDE-GS标志。
GS/TUV德国产品认证
其实TUV并没有直接这么叫的。
去欧洲的电器产品，零部件做认证呢，得到的标志就是TUV，而整机呢是GS标志。
都是安全认证。
TUV有三家
1.德国TÜV北德集团TUV-NORD
2.德国TÜV南德集团TUV-SUD
3.莱茵.
2.一般通用安规标准
3. 1. 基本上是依IEC 国际标准,各国依据国家不同之需求而制订其标准.
2. 如 IEC60950 ( Information Technology Equipment 资讯类产品 )
3. USA – UL60950
4. 欧盟– EN60950
5. 中国– GB 4943 (IEC60950中文版)
6. 澳洲– AS3260
7. 日本– J60950
8. 韩国– K60950。
