匝间冲击耐压测试仪操作规程
匝间耐压试验仪安全操作规程
匝间耐压试验仪安全操作规程第一章总则第一条根据匝间耐压试验仪的特点和使用要求，制定本规程。
第二条匝间耐压试验仪的使用单位和操作人员应严格遵守本规程的相关内容。
第三条本规程应当用于匝间耐压试验仪的日常操作、维护和维修等方面。
第四条未经相关授权的人员不得擅自操作匝间耐压试验仪设备。
第五条匝间耐压试验仪的操作必须符合相关的国家标准、行业标准和公司规定。
第二章设备操作规程第六条操作人员接受匝间耐压试验仪设备操作培训合格后，方可进行操作。
第七条操作人员应仔细阅读匝间耐压试验仪设备的使用说明书，熟悉设备的工作原理和操作流程。
第八条操作人员在操作匝间耐压试验仪设备前，应按照设备运行要求进行设备的检查和准备工作。
第九条在操作匝间耐压试验仪设备时，应确保设备与电源的连接正确可靠，电源接地良好。
第十条操作人员在操作匝间耐压试验仪设备时，不得擅自更改设备的参数和程序。
第十一条操作人员在操作匝间耐压试验仪设备时，应严格遵守设备的操作要求和安全规范。
第十二条操作人员在操作匝间耐压试验仪设备时，应佩戴好个人防护用品，防止因操作不当导致的安全事故。
第十三条操作人员在操作匝间耐压试验仪设备时，应及时加注润滑油，保持设备的正常工作状态。
第三章设备维护规程第十四条操作人员应定期对匝间耐压试验仪设备进行清洁，保持设备的正常工作状态。
第十五条设备维护人员应检查设备运行情况，并对设备进行维护保养。
第十六条设备维护人员应按照设备的维护手册进行维护工作，并记录好维护情况。
第十七条设备维护人员应做好设备的定期检修和保养工作，确保设备的正常运行。
第十八条设备维护人员应及时处理设备故障，保障设备的正常使用。
第十九条设备维护人员应将设备维护情况报告给相关领导，以便后续的决策和安排。
第四章设备维修规程第二十条当匝间耐压试验仪设备出现故障时，应及时报告维修人员进行检修。
第二十一条维修人员应根据设备的故障情况，采取相应的维修措施，确保设备的正常运行。
第二十二条维修人员应按照设备维修要求进行维修工作，并记录好维修情况。
IDI5001 匝间冲击耐压测试仪 使用手册说明书
IDI5001匝间冲击耐压测试仪用户手册青岛仪迪电子有限公司QINGDAO IDI ELECTRONICS CO.,LTD.目录第一章简介1.1 符号和标志 (1)1.2 技术用语 (1)1.3 产品概述 (3)1.4 工作原理 (3)第二章安装与储运2.1 选择测试仪安装位置 (4)2.2 拆封和检查 (4)2.3 检查输入电源和保险丝 (4)2.4 测试仪接地 (5)2.5 操作、存储、运输环境 (5)第三章技术指标3.1 技术参数 (6)3.2 冲击试验电压峰值参考 (6)第四章结构介绍4.1 前面板简介 (7)4.2 后面板简介 (7)第五章操作说明5.1 测试前准备 (10)5.2 开机 (10)5.3 文件管理 (11)5.4 采集波形 (13)5.5 结果统计 (14)5.6 系统设置 (14)5.7 用户切换 (16)5.8帮助信息 (16)5.9高级设置 (17)第六章维护指南6.1 维护和保养 (20)6.2 简单故障处理 (20)附录 (21)请在使用本仪器前仔细阅读用户手册符合标准符合GB4706.1（IEC/EN60335-1、UL60335）、GB7000（IEC60598）、GB4943（IEC60950）、GB9706.1等国内外安规测试标准；符合JJG 795-2004、JJG1005-2005、JJG 984-2004、JJG 843-2007安规计量检定规程要求；生产许可证生产许可证号:鲁制02000083号校验及校正声明青岛仪迪电子有限公司特别声明，本手册所列的仪器设备完全符合本公司一般型号上所标称的规范和特征。
本仪器在出厂前已经通过本公司厂内校验。
校验程序和步骤是符合电子校验中心的规范和标准。
产品品质保证青岛仪迪电子有限公司保证所生产制造的新品仪器均经过严格的品质确认，同时保证在出厂一年内，如果发现产品的施工瑕疵或零件故障，本公司负责免费给予修复。
但如果使用者有自行更改电路、功能、或进行修理仪器及零件或外箱损坏等情况，本公司恕不提供免费保修服务。

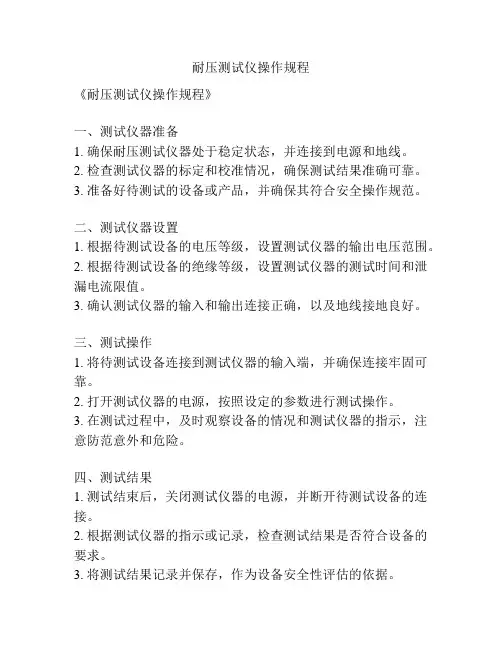

耐压测试仪操作规程
耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。
2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。
3. 准备好待测试的设备或产品，并确保其符合安全操作规范。
二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。
2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。
3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。
三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。
2. 打开测试仪器的电源，按照设定的参数进行测试操作。
3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。
四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。
2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。
3. 将测试结果记录并保存，作为设备安全性评估的依据。
五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。
2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。
3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。
六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。
2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。
3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。
以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。
冲击测试机操作规程
冲击测试机操作规程1. 概述本操作规程旨在规范冲击测试机的使用和操作，以确保测试结果的准确性和员工的安全。
2. 设备准备2.1 检查冲击测试机的外部和内部是否完好无损。
2.2 确保冲击测试机的电源线插头接地良好。
2.3 根据需要，准备适当的试样和配件。
3. 操作流程3.1 打开冲击测试机电源开关，待设备启动完成后，进入待机状态。
3.2 根据试样要求，调整冲击测试机的参数设置，例如冲击能量和冲击速度。
3.3 让试样在冲击测试机的冲击区域放置到位，并确保试样的固定稳定。
3.4 确认试样已经处于待测试状态后，启动冲击测试机进行冲击测试。
3.5 在测试完成后，记录测试结果，并根据需要保存数据。
3.6 关闭冲击测试机电源开关。
4. 安全注意事项4.1 操作人员必须熟悉冲击测试机的操作说明和安全注意事项。
4.2 操作人员应穿戴适当的个人防护装备，如安全帽、护目镜和手套等。
4.3 在操作过程中，禁止戴手饰、携带易碎或有尖锐边缘的物品，并保持工作区域整洁。
4.4 在操作过程中，严禁随意修改或擅自调整冲击测试机的参数设置。
4.5 发生紧急情况时，应立即停止操作并采取相应的安全措施。
4.6 定期检查冲击测试机的维护情况，并进行必要的保养和维修。
5. 术语解释- 冲击测试机：一种用于测试物体抗冲击性能的设备。
- 冲击能量：在冲击测试过程中传递到试样的能量。
- 冲击速度：冲击测试过程中的速度。
以上是冲击测试机的操作规程，请严格按照规程操作，保持设备和操作环境的安全与整洁，以确保测试结果的准确性和人员的安全。

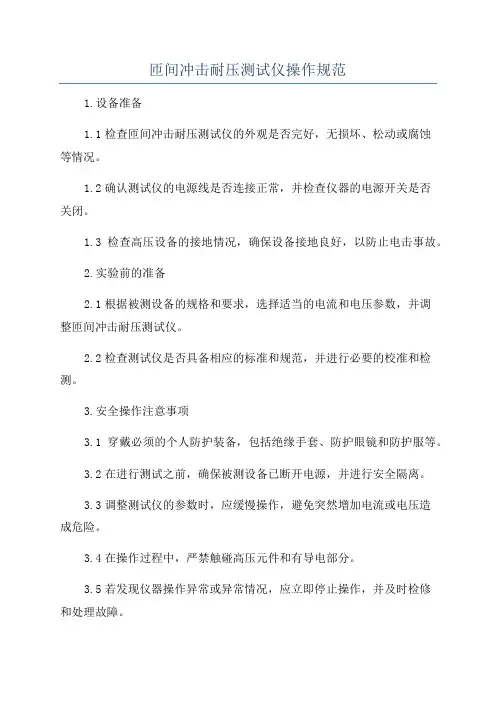

匝间冲击耐压测试仪操作规范
匝间冲击耐压测试仪操作规范1.设备准备1.1检查匝间冲击耐压测试仪的外观是否完好，无损坏、松动或腐蚀等情况。
1.2确认测试仪的电源线是否连接正常，并检查仪器的电源开关是否关闭。
1.3检查高压设备的接地情况，确保设备接地良好，以防止电击事故。
2.实验前的准备2.1根据被测设备的规格和要求，选择适当的电流和电压参数，并调整匝间冲击耐压测试仪。
2.2检查测试仪是否具备相应的标准和规范，并进行必要的校准和检测。
3.安全操作注意事项3.1穿戴必须的个人防护装备，包括绝缘手套、防护眼镜和防护服等。
3.2在进行测试之前，确保被测设备已断开电源，并进行安全隔离。
3.3调整测试仪的参数时，应缓慢操作，避免突然增加电流或电压造成危险。
3.4在操作过程中，严禁触碰高压元件和有导电部分。
3.5若发现仪器操作异常或异常情况，应立即停止操作，并及时检修和处理故障。
4.实验操作步骤4.1打开匝间冲击耐压测试仪的电源开关。
4.2将被测设备的线缆连接到测试仪的相应接口。
4.3根据实验要求，选择适当的测试模式和参数，并进行设置。
4.4在操作面板上设置好测试时间和电流/电压数值，并确认设置正确后，按下开始按钮，启动测试。
4.5在测试过程中，仔细观察测试数据和仪器显示情况，确保测试的稳定性和准确性。
4.6当测试时间到达或测试结果满足要求时，立即停止测试，并断开被测设备的电源。
5.实验结果和记录5.1根据实验要求，记录测试结果，包括电流、电压、时间和测试情况等。
5.2对于不合格的测试结果，应及时进行分析，并采取相应的措施进行改进。
5.3保存测试数据和记录，并按程序要求进行归档和备份。
6.仪器维护与保养6.1每次使用完毕后，应将匝间冲击耐压测试仪的电源开关关闭，并拔掉电源插头。
6.2定期对测试仪进行维护和保养，包括清洁仪器表面、检查电线和连接器是否良好等。
7.应急情况处理7.1在发生意外事故或紧急情况时，应立即按照应急处理程序进行应急停机，并尽快采取相应的措施进行处理。
冲击实验仪操作规程
冲击实验仪操作规程
1. 概述
本操作规程旨在指导使用冲击实验仪的人员正确操作设备，确保实验的安全性和准确性。
2. 设备准备
2.1 确保冲击实验仪处于良好的工作状态，没有任何故障或损坏。
2.2 检查实验仪上的控制面板和指示灯，确保其正常工作。
2.3 检查仪器的连接电缆，确保完好并连接稳定。
3. 实验准备
3.1 根据实验需要，选择合适的冲击强度和频率。
3.2 准备好样品，并确保其符合实验要求。
3.3 按照实验要求，将样品放置在冲击实验仪的样品托盘上。
4. 操作步骤
4.1 打开冲击实验仪的主电源开关，并确保设备启动正常。
4.2 根据实验要求，设置冲击实验仪的参数，如冲击强度和频率。
4.3 确定实验过程中的数据采集方式，并配置相应的数据采集
设备。
4.4 将样品托盘放置在冲击实验仪的适当位置，并确保其稳定。
4.5 根据实验要求，启动冲击实验，并记录相关数据。
4.6 实验结束后，关闭冲击实验仪的电源开关，并将设备恢复
到初始状态。
5. 实验安全注意事项
5.1 在操作过程中要注意个人安全，穿戴好合适的防护用具。
5.2 操作人员要熟悉冲击实验仪的使用方法和操作流程，并遵
守相关规定。
5.3 实验过程中禁止将任何物体放入冲击实验仪内部，以避免
设备故障或人身伤害。
5.4 若发现冲击实验仪有异常情况或故障，应及时联系维修人
员处理。
以上是冲击实验仪操作规程的简要介绍，使用者在进行操作时应严格遵守该规程。
如果有任何疑问或需要进一步的指导，请及时咨询相关专业人士。
yg311A匝间冲击耐压试验仪说明书V1.2
2
上海鉴易精密仪器仪表有限公司
三、工作原理
3.1、原理框图
021-31663379 18964541839
电源
高压调节
高压整流
延时电路
高压充电
LCD显示
放电装置
键盘系统
A/D转换
被试品
3.2、工作原理
由市电供电 220V/50Hz 电源，经延时电路控制，待灯丝预热约 6min 后，受脉冲信号触 发单元控制后才接通高压装置系统，经高压整流对脉冲储能电容器充电，闸流管受脉冲信号 触发单元控制，形成高压脉冲，经限流电阻到输出端子“HV”形成高压脉冲施加于测试输出 端子的试品上放电产生衰减振荡波。经取样电路送到高速 AD 转换器，送 LCD 液晶显示。
1. 匝间绝缘击穿（匝间短路） 2. 电晕放电 3. 绕组断线 4. 匝数差异
YG311A 与市场其它同类产品比较有以下特点：
采用液晶显示、具有存储功能的示波器使仪器工作的可靠性和稳定性有较大幅度的提 高。单/三相、交/直流电机通用，大大提高了仪器的适用范围。
因此，YG311A 匝间试验仪广泛适用于交直流电机、变压器、电器线圈的生产厂家和修 造单位，是提高产品可靠性的必备专用检测仪器。
匝间耐压测试仪的使用方法
匝间耐压测试仪的使用方法一、器材准备1.匝间耐压测试仪2.电源线3.被测设备二、连接测试仪器1.将匝间耐压测试仪与电源线连接，确保电源线与供电电源的电压相符合，并接地。
2.将测试仪器的高压输出端与被测设备的高压端子相连。
3.将测试仪器的接地端与被测设备的接地端子相连。
三、设置测试参数1.打开匝间耐压测试仪的电源开关，待仪器启动完成。
2.设置测试的电压值。
根据被测设备的要求和标准，设置相应的耐压电压。
3.设置测试的时间。
根据被测设备的要求和标准，设置相应的耐压试验时间。
四、进行测试1.确定被测设备的接地状况是否正确，必要时进行接地测试。
2.将测试仪器的接地极插入设备的接地极孔中，确保接触良好。
3.启动测试仪器，开始进行匝间耐压试验。
4.在测试过程中注意观察测试仪器的显示屏，监控测试结果。
5.测试结束后，关闭匝间耐压测试仪的电源开关。
五、测试结果分析1.分析测试结果，根据被测设备的要求和标准，判断其耐压性能是否合格。
2.如果测试结果不合格，需要根据测试结果找出问题的原因，进行修复或更换。
六、注意事项1.在进行匝间耐压试验时，必须保持设备及其周围环境的干燥，避免发生电气事故。
2.在进行测试时，必须按照被测设备的要求和标准进行设置和操作，以避免测试结果出现误差。
3.在测试过程中，要注意防止高压漏电对人身和设备造成伤害，必要时应采取相应的安全措施。
4.在使用匝间耐压测试仪之前，应对其进行检查和校准，确保仪器的准确性和可靠性。
5.在测试过程中，应严格按照测试仪器的操作说明进行操作，避免误操作导致的损坏或事故发生。
综上所述，匝间耐压测试仪的使用方法主要包括器材准备、连接测试仪器、设置测试参数、进行测试、测试结果分析和注意事项。
通过正确使用匝间耐压测试仪，可以有效保证电气设备的绝缘性能，确保设备的安全可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第A版第0次修改
页码
第1页共3页
1目的
为了对电动机的绕组匝间绝缘冲击耐压试验
2范围
适用于各种电动机的匝间测试；
3引用标准
3.1根据JB／T9615．1—2000《交流低压电机散嵌绕组匝间绝缘实验方法》；
3.2根据JB／T9615．2—2000《交流低压电机散嵌绕组匝间绝缘试验限值》；
3.3根据“电机匝间进货检验工艺规程”。
5.2仪器测试
5.2.1圈的“定标”时一样的接线方法，接上被测样品。（主副绕线和公共端三根接线绕主不能接错接反，否则将会出现误判断的情况），详见说明书。
5.2.2当光标按钮停留在【测试】键上为仪器待检测试状态下，此时按下“启动”按钮键，仪器自动测试并显示“合格”“或不合格”字样，“不合格”同时发出警报声音。其余功能详细见说明书或电机匝间进货检验工艺规程。
5.1.7采样频率的设置：按默认值（2.5MHz）即可。
5.1.8冲击电压值的设置：按默认值（1500V）即可。此参数调好后一定要旋转前面板的高压调节旋钮，使实际高压与所设参数高压相一致。
5.1.9电机选择的设置：调节【设置】光标键，移动光标到电机相数后面的数字上。按上、下光标键把其值改为单相（或三相）电机，公司常用电动机为单相电动机。
5.1.4本仪器一定要进行“定标”新建保存后才能使用，此目的是对产品名型号（或编号）及各种技术参数都存入到仪器内。开机后仪器进入主页面按光标键【↓】键到【新建】停留，按【设置】进入新建设置窗口。
5.1.5产品编号设置：通过【设置】键选中屏中的某一项参数，进入界面光标默认停留在产品编号的第一位按光标键【↑】把上图光标中的零改为1：如要求产品编号为12，继续按光标键【→】来选中第二位数，再按【↑】键把第二位数改为2。
4职责权限
4.1试验站相关人员负责对仪器的保养与操作;
4.2除开发部进行确认外,其他人员未经许可不得擅自操作;
4.3试验站负责对仪器的维修与定期检查;
5操作流程
5.1仪器操作
5.1.1使用前务必详阅使用说明，并遵照指示步聚，依次操作；
5.1.2将仪器的电源插头接上AC220V的电源，开启电源开关：
5.1.3针对不同厂家不同型号不同批次的电动机在使用仪器进行测试时，仪器都要进行“定标”即：设置存储波形，以存储波形进行“比较法”检测。
5.3.5搬运或维修时，应先关机并将电源线拆掉；
5.3.6若仪器发生异常和故障时,应通知设备组或厂家的售后维修服务部维修,不得擅自拆卸，并做好《设备保养记录》
5.3.7
6相关记录
6.1仪器设备运行检查记录
6.2设备保养记录
5.1.6产品型号的设置：通过【设置】键把光标移到此参数的第一位数字上（从左到右的顺序）；再按【↑】或【↓】键来改变数值大小，连续按此键直到出现字母W，按【→】键选中其后一位，同样的方法把第二位数调整为“-”，按【→】键选中第三位，再按【↑】或【↓】键来改变数值为“E”，同样的方法设置第四位与第五位。
申东水暖器材有限公司
匝间冲击耐压测试仪
操作规程
文件编号
版号
第A版第0次修改
页码
第1页共3页
匝间冲击耐压测试仪
操作规程
编制：___________
审 核：___________
批 准：___________
生效日期：___________
分发编号：
申东水暖器材有限公司
匝间冲击耐压测试仪
操作规程
文件编号
5.1.10波形放大的设置：用户最好不要设置其参数值，按默认值即可。
5.1.11面积的差的设置：按默认值即可（50%）。
5.1.12差的面积的设置：按默认值即可（50%）
5.1Байду номын сангаас13比较范围的设置：此值一般按默认值即可
5.1.14报警方式的设置：不合格响即可。
5.1.15按【确认】键会将出现以下界面图：如果出现波形少或看不到的情况下，这时可通过【→】、【←】键来进行波形缩放与选择。缩放合适后按【确认】键进行B相波形的设置，通过调【→】、【←】键调整好波形后按【确认】进入C相波形的设置，同样调整好波形后，再按【确认】键进入到测试界面。我们使用的电机一般为单相，只需要调节一相就可以了。
5.3仪器保养
5.3.1每天对仪器设备进行清洁保养与点检工作，清理、保养仪器时，务必关掉电源开关；
5.3.2每周须对仪器进行维护管理及相关调节键功能的运行检查,并做好《运行检查记录》
5.3.3仪器周围应无强烈电磁场干扰源,无大量灰尘和腐蚀气体,通风应良好；
5.3.4避免放置在阳光直射、雨淋或潮湿之处，须远离火源及高温，以防仪器温度过高；
