格宾石笼挡墙施工技术

格宾石笼挡墙施工技术

格宾石笼挡墙施工技术一、格宾石笼挡墙概述格宾石笼挡墙是以金属丝编织成的“笼子”形状,塞入适量的石头、碎石、建筑垃圾等物料,然后将这些“笼子”组装起来形成一道挡土墙。

其特点是结构简单、易于建造、韧性好、抗冲击性强、透气性好、水稳定性好等。

二、格宾石笼挡墙施工前需准备的工作1.地基处理:必须平整方正,没有明显的高低差和凹凸不平等现象。

2.石笼规格选择:根据施工设计、墙体高度、墙面形态等设计要求,选取合适规格的石笼。

3.材料准备:选购好符合规范和工程设计要求的石笼、丝网、绑扎线。

4.设备准备:准备好吊篮、吊具、起重机、工具及人员等。

三、格宾石笼挡墙的施工步骤1.在地基上进行标高、定位等工作,并按照设计图纸要求预埋各种设备管道。

2.在地基上作铺垫,铺好石子垫层,并呈现出设计图的要求。

3.基础钢筋绑扎:铺垫完成后,在地基上按设计要求绑扎钢筋。

4.定位纵横向加固板:按照设计图的位置加固铺垫,并定好必要的纵横向加固板。

5.安装石笼网:开启已经加工好的石笼网,压平并试验石笼结构的尺寸、规格、质量、形状等。

6.芯体填砌:对准位置后,围绕加固基础的纵横向加固板,挂上吊篮,起吊石笼。

7.石笼填砌:将上步石笼卡扣好,然后进行填砌作业,并逐步切割余料。

8.丝网绑扎:在石笼填砌之后,进行丝网绑扎,并注意绑扎的紧度。

9.放线量测:围绕石笼进行放线、量测等作业,以切合设计的要求。

10.挂网构架:针对挂网的位置,进行构架以确保稳定。

11.焊接工作:对挂网后的我们进行焊接或固定。

12.清理作业:工作结束后进行清理并喷涂防锈蚀漆。

结语通过对格宾石笼挡墙施工技术的介绍,我们可以了解到格宾石笼挡墙的特点和施工过程。

同时,在实施施工过程中需要注意的细节也非常重要,只有严格按照技术标准和设计规范进行施工,才能够确保格宾石笼挡墙的稳定性和耐久性。

格宾挡墙结构设计计算书

格宾挡墙结构设计计算书

生态格网结构设计计算实例目录1生态格网结构的设计要求 (2)1.1生态格网结构的特点 (2)1.2与传统护坡的联系和区别 (3)1.3生态格网结构在工程设计中要注意的一些问题 (3)2生态格网结构的施工要求 (7)3材料的技术说明及产品主要规格 (12)3.1基本要求 (12)3.2钢丝盐雾试验 (13)3.3钢丝的外包高分子高密度PVC材料 (15)3.4使用环境及寿命 (15)3.5常用规格 (15)4设计计算实例 (18)4.1固滨笼挡墙的设计 (18)4.4.1计算的参数取值 (18)4.4.2土压力计算 (19)4.4.3挡墙稳定验算 (19)4.2绿滨垫护坡的设计 (23)4.2.1构造形式 (23)4.2.2基础准备及滤层设置 (23)4.2.3填石尺寸 (23)4.2.4考虑波浪作用时,绿滨垫厚度设计 (24)4.2.5计算结果 (25)4.3、加筋固滨笼的设计 (26)4.3.1计算的参数取值 (26)4.3.2加筋生态格网结构整体稳定计算 (26)4.3.3加筋生态格网结构内部力计算 (27)5生态格网挡墙与传统挡墙的造价比较 (29)1生态格网结构的设计要求1.1生态格网结构的特点生态格网结构是一种重力式的柔性结构,它是由特定的金属线材箱体内填卵石或碎石材料而成的组合体,是由多绞的、六边形网目的网片或加筋网片结合建筑物的尺寸将网片裁剪后组装成的绿滨垫、固滨笼等结构单元的新型的支挡结构。

(见下图,结构尺寸见第三章)生态格网结构运用到工程之中主要用作护岸或挡土设施,它的特点是在保证护坡具有一定的强度、安全性和耐久性的同时兼顾工程的环境效应和生物效应,以达到一种土体和生物相互涵养,适合生物生长的仿自然状态,因此它具有以下几方面的功能:①安全性:这是护坡(或挡墙护岸)的基本功能,有效地固坡和护坡;②生物性:基本不影响土的原生动植物,不扰动原有的生、动物的栖息环境,完工后被本土的生、动物接受;③景观性:完工后与周围的景观环境相协调。

格宾网挡墙施工方案

格宾网挡墙施工方案

格宾网挡墙施工方案格宾网挡墙施工方案一、工程概况:格宾网挡墙是基于格宾网概念设计的一种挡墙形式,具有通风透光、美观大方等特点,广泛应用于公共建筑、住宅小区、工业园区等地方。

此次施工工程位于XX小区,总长XX米,高度为3.0米。

二、施工材料:1. 格宾网:选用热浸镀锌格宾网,规格为5mm钢丝,网孔大小为50mm×50mm,制作成3.0米×2.0米的板块。

2. 方管:选用热镀锌方管,规格为60mm×40mm×3mm。

3. 混凝土:选用C30混凝土,强度符合国家建筑标准。

4. 钢筋:选用HRB400钢筋,按设计要求的配置比例。

三、施工工序:1. 准备工作(1) 将施工区域划出,清理现场。

(2) 根据设计要求和实际情况,提前购买好所需材料,并进行质量检验。

2. 桩基施工(1) 根据设计要求和地质勘察报告,确定挡墙桩基的位置和深度。

(2) 在挡墙桩基位置挖槽,槽宽度为根据设计要求确定,深度为地基的稳定层。

(3) 槽底铺设5cm厚的砂石层,并进行夯实。

(4) 将方管按设计间距铺入槽内,使用水平仪和测量工具进行调整,调整到垂直水平状态。

(5) 将方管灌注混凝土,使桩基与地面形成一体。

3. 架设主体部分(1) 根据设计要求,将格宾网板块与方管焊接固定。

(2) 将焊接好的格宾网板块吊装到挡墙桩上,并用钢筋与方管连接。

(3) 在挡墙顶部设置U型槽,将方管插入槽内,用螺栓固定。

(4) 检查格宾网板块是否牢固,无松动现象,做到质量合格。

4. 后期工序(1) 清理工地垃圾,保持施工现场整洁。

(2) 进行挡墙槽口的抹灰、涂漆等装饰工作,使其与周围环境融为一体。

四、安全防护:1. 施工现场应设置明显的施工标志牌,限制非施工人员进入。

2. 施工人员应配备合格的个人防护用具,并接受必要的安全培训。

3. 施工使用的工具和设备应符合安全标准,定期进行检查和维护。

4. 施工人员应按规定穿戴安全帽、安全鞋、防护手套等,严禁吸烟、乱扔垃圾等行为。

防洪堤采用格宾挡墙相关技术措施

防洪堤采用格宾挡墙相关技术措施

防洪堤采用格宾挡墙相关技术措施防洪工程是重要的基础设施之一,而防洪堤则是保护沿岸地区免受洪水侵袭的关键。

格宾挡墙作为一种常见的防洪堤技术措施,具有较高的防洪能力和稳定性,被广泛应用于防洪工程中。

格宾挡墙是一种以混凝土为主要材料、采用特殊形状设计的挡墙结构。

它的特点是具有较大的挡水高度和宽度,可以有效地抵御洪水的冲击力。

而且,格宾挡墙的底部通常采用倒槽防渗设计,能够有效地减少水流通过挡墙的可能性。

格宾挡墙的设计还考虑了防洪堤的整体稳定性。

在挡墙的背后通常设置了一定的护坡,以增加防洪堤的整体抗滑性和抗冲刷能力。

同时,挡墙与护坡之间还设置了过渡坡道,以保证水流的良好通畅,减少对挡墙的冲击力。

格宾挡墙的形状设计也非常重要。

挡墙的顶部通常采用波浪状或带状设计,这种形状可以有效地减小水流的冲击力,降低洪水对挡墙的破坏力。

同时,挡墙的表面通常采用光滑的处理,以减少摩擦阻力,提高挡墙的防洪效果。

在施工过程中,格宾挡墙的安装也需要注意一些技术细节。

首先,挡墙的基础要求坚固稳定,以确保挡墙的整体稳定性。

其次,挡墙的各个部分要进行严密的连接,以防止水流从连接缝隙中渗透进入。

此外,挡墙的施工还需根据具体情况选择合适的施工方法和材料,以确保施工质量和防洪效果。

使用格宾挡墙作为防洪堤的技术措施具有许多优势。

首先,格宾挡墙的设计和施工相对简单,便于实施。

其次,格宾挡墙具有较高的抗冲击能力和稳定性,能够有效地防止洪水的侵袭。

此外,格宾挡墙还具有较长的使用寿命和较低的维护成本,为防洪工程提供了可靠的保障。

格宾挡墙作为一种常见的防洪堤技术措施,在防洪工程中发挥着重要的作用。

它的设计和施工要注意细节,确保挡墙的稳定性和防洪效果。

格宾挡墙的使用具有许多优势,为保护沿岸地区免受洪水侵袭提供了可靠的保障。

随着科技的不断进步,相信格宾挡墙在防洪工程中的应用将会得到进一步的发展和完善。

格宾网石笼挡土墙的设计与应用

格宾网石笼挡土墙的设计与应用

格宾网石笼挡土墙的设计与应用
摘要:本文主要针对梅溪经资源至龙胜二级公路河口至龙胜段路基边坡防护的自然条件和施工条件介绍了格宾网石笼挡土墙在路基防护方面的应用;从设计到施工,提出了相应的计算方法和施工控制要点,并对比了该方法与其他路基防护方法的优缺点,提出该方法的适用范围。

关键词:格宾网石笼挡土墙,防护,设计,施工,要点,优缺点,适用,范围
一、项目的工程概况
改建梅溪经资源至龙胜公路资源至河口段路线起点位于资源县旺田村,终于龙胜县河口村,路线全长约66.92公里。

该改造路段采用二级公路标准,设计速度为40公里/小时,路基宽8.5~10米,汽车荷载公路-Ⅱ级,一般最小平曲线半经100米,最大纵坡7%,大部分路段为旧路改建工程。

该公路环山绕水,一侧为资江,鹅卵石资源丰富;一侧为陡峭山体,山体岩层主要为含砾砂岩、含砾泥质砂岩、含砾泥岩、石英砂岩、黑色碳质页岩等。

资江环山而过,弯道多,附近山体陡峭,岩层不稳定,容易滑坡塌方。

再者,该地域常年降水较多,天然泉水也多,山上经常有水穿过公路主体流入江中。

在江上山脚修筑公路,路基的防护工程便成为路基稳定、道路安全畅通的关键性问题。

因此,该路段路基的防护工程需要既能充分利用当地的鹅卵石资源,又要能够排水固结,抵抗冲刷。

格宾挡墙

格宾挡墙

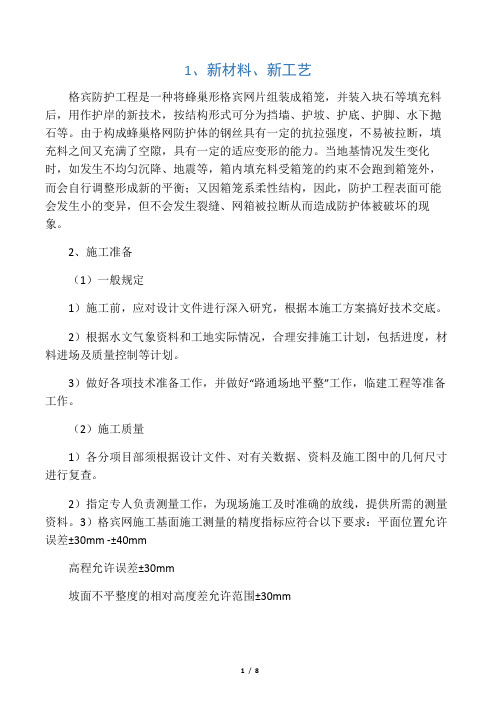

1、新材料、新工艺格宾防护工程是一种将蜂巢形格宾网片组装成箱笼,并装入块石等填充料后,用作护岸的新技术,按结构形式可分为挡墙、护坡、护底、护脚、水下抛石等。

由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度,不易被拉断,填充料之间又充满了空隙,具有一定的适应变形的能力。

当地基情况发生变化时,如发生不均匀沉降、地震等,箱内填充料受箱笼的约束不会跑到箱笼外,而会自行调整形成新的平衡;又因箱笼系柔性结构,因此,防护工程表面可能会发生小的变异,但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。

2、施工准备(1)一般规定1)施工前,应对设计文件进行深入研究,根据本施工方案搞好技术交底。

2)根据水文气象资料和工地实际情况,合理安排施工计划,包括进度,材料进场及质量控制等计划。

3)做好各项技术准备工作,并做好“路通场地平整”工作,临建工程等准备工作。

(2)施工质量1)各分项目部须根据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查。

2)指定专人负责测量工作,为现场施工及时准确的放线,提供所需的测量资料。

3)格宾网施工基面施工测量的精度指标应符合以下要求:平面位置允许误差±30mm -±40mm高程允许误差±30mm坡面不平整度的相对高度差允许范围±30mm4)施工中对设置的施工控制标志、高程点,必须严加保护,并定期检测、校正。

(3)机械、设备及材料准备1)施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和强度合理安排与调配。

2)根据工程施工进度应及时组织材料进场,并应事先对原材料和半成品的质量进行检验。

3)进场原材料和半成品必须经检验合格后,方可使用。

3、施工材料(1)xx网箱材料1)格宾网箱的材料为异形截面的热镀锌低碳钢丝,外涂树脂保护膜。

钢丝材质必须符合GB\T700-1988标准规定,热镀锌必须符合GB\T15393-1994中的条和条规定。

格宾挡墙施工方案

格宾挡墙施工方案格宾挡墙是一种常见的围墙结构,一般用于住宅区、工业园区、公园等场所的围界,具有防护、隔离、美化等功能。

下面是一个格宾挡墙的施工方案。

一、项目概况本项目的设计目标是在住宅小区围墙上挡墙,用于增强住宅区的安全性和美观性。

挡墙的长度约为100米,高度约为2.5米。

二、施工准备1. 项目经理根据设计图纸进行施工准备,制定详细的施工计划。

2. 调查土地地质情况,确保施工过程中不会对地基造成损害。

3. 准备所需的材料和设备,包括水泥、砖块、钢筋、水平仪、搅拌机等。

三、施工步骤1. 地基处理:清理施工区域,确保地面平整。

挖掘地基并清理杂物,然后铺设一层砂浆,用水平仪检查地面水平度。

2. 砌筑基础:在地基上砌筑一层坚固的基础,使用水泥和砂浆混合物将砖块固定在地基上。

3. 确定挡墙高度和形状:根据设计要求,在基础上使用墙线确定挡墙的高度。

并根据设计图纸确定挡墙的形状,如斜坡形、平顶形等。

4. 砌筑挡墙:将砖块按照设计要求堆砌成墙体,使用水泥砂浆粘合砖块。

同时要使用水平仪检查墙体垂直度和水平度。

5. 加固挡墙:在墙体中间加入钢筋,用水泥和砂浆固定,提高挡墙的强度和稳定性。

6. 完成挡墙:砌筑完成后,清理施工场地,确保挡墙的表面干净整洁。

根据需要进行抹灰、喷漆等表面装饰。

四、安全措施1. 施工现场设置警示标志,防止他人误入。

2. 施工人员要佩戴安全帽、安全鞋等个人防护用品。

3. 在施工过程中要加强安全教育,提高工人的安全意识。

4. 施工材料要经过质量检查,确保施工质量。

五、总结通过以上步骤的施工,可以确保格宾挡墙的建设质量和安全性。

在进行施工前,要进行详细的施工计划,并对地基进行检查,确保施工过程中不会对地基造成损害。

在施工过程中要加强安全教育,提高工人的安全意识,并严格按照设计要求进行施工,确保挡墙的稳定性和美观性。

同时,还要做好安全措施,确保施工过程中不会发生安全事故。

格宾石笼挡墙及护坡施工方案

格宾石笼挡墙及护坡施工方案4.8.1概述格宾石笼是一种生态格网结构。

石笼网由高抗腐蚀、高强度、具有延展性的低碳钢丝或者包覆PVC的以上钢丝使用机械编织而成,使用格宾石笼制作而成的箱型结构就是格宾石笼网箱。

根据ASTM和EN标准,所使用的低碳钢丝直径根据工程设计要求而不同。

一般介于-4.0mm之间,钢丝的抗拉强度不少于38kg/m2,金属镀层重量一般高于245g/m2格宾石笼网片的边缘线直径一般要大于网线直径。

其双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。

网箱是指用重型六角网作的箱型网笼,因此有称之为“格宾石笼网或者格宾石笼网网箱”,欧洲也叫格宾网,石笼网箱。

格宾石笼网箱在施工现场经石头填充,构成具有柔性、透水性及整体性的结构。

格宾石笼箱由间隔1米的隔板(双绞合六边形金属网片)分成若干单元格,为了加强石笼网箱结构的强度,所有的面网板边端均采用直径更粗的钢丝。

控制和引导河流及洪水泄洪坝和导流坝岩崩防护防止水水土流失大桥保护固土结构海滨防御工程港口工程挡土墙道路防护.箱型石笼由大规格六角网联结而成,施工中只需将石块装入笼中封口即可。

4.8.2施工方案首先进行清基,清除一切突出的坚硬、尖锐杂物,将基础夯实刮平,再进行浇筑混凝土垫层,之后进行钢丝石笼的砌筑。

1、将网片打开调正,用连线连接,每20cm处设一扎点,一次成型,内设八字线进行箱体定型加固,再将箱体放到固定位置,箱体错缝搭接,与相邻箱体用扎线连接,形成整体。

将格宾石笼错缝摆设就位,避免出现纵向贯通缝;2、将格宾石笼四边立起,用绑线将相邻边沿锁紧,绑锁时,将绑线围绕两条重合的框线(缝合边棱时)或框线与网笼的双扭结边(缝合格栅时)螺旋状扭紧,避免重镀锌损伤,螺距不大于50 mm ;3、当在已完成的底层网上面安装石笼网时,应用绑线沿新装格宾石笼下部边框将其固定在底层的格宾石笼上,同一层相邻的格宾石笼也应用绑线相互系牢,使格宾石笼网连成一体;4、在单元工程的同一水平层施工时,应将格宾石笼全部就位后才开始填充石料,石料摆放有序、合理,大小均匀、密实,严禁使用锈石、风化石,箱体填石90---200mm;护垫填石90---150mm。

4.5m高格宾挡墙稳定分析

工程名称保安水流域治理工程客户单位工程地点广东连州市断面号日期2010-09-09 备注 4.5m高挡墙1.1 挡墙断面1.2地基土回填土格宾填石土体类别鹅卵石砂性土块(卵)石摩擦角(°)30 35 40凝聚力(kPa)0 0 12.5 单位重度(3/kN m)19.0 19.0 17.5地基承载力200KPa2. 稳定分析软件理正重力式挡墙稳定分析3. 稳定分析重力式挡土墙验算[执行标准:通用]计算项目:重力式挡土墙 3计算时间: 2010-09-09 15:22:42 星期三------------------------------------------------------------------------ 3.1原始条件:原始条件:墙身尺寸:墙身高: 4.500(m)墙顶宽: 1.000(m)面坡倾斜坡度: 1:0.330背坡倾斜坡度: 1:0.000采用1个扩展墙址台阶:墙趾台阶b1: 0.500(m)墙趾台阶h1: 1.500(m)墙趾台阶面坡坡度为: 1:0.000墙踵台阶b3: 0.500(m)墙踵台阶h3: 1.500(m)墙底倾斜坡率: 0.000:1物理参数:圬工砌体容重: 17.500(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500墙身砌体容许压应力: 510.000(kPa)墙身砌体容许剪应力: 58.000(kPa)墙身砌体容许拉应力: 56.000(kPa)墙身砌体容许弯曲拉应力: 110.000(kPa)挡土墙类型: 浸水地区挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 30.000(度)地基土容重: 19.000(kN/m3)修正后地基土容许承载力: 200.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)墙后填土浮容重: 9.000(kN/m3)地基浮力系数: 0.700土压力计算方法: 库仑坡线土柱:坡面线段数: 4折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 6.800 3.400 02 4.000 0.000 03 3.600 -1.800 04 10.000 0.200 0坡面起始距离: 0.000(m)地面横坡角度: 0.000(度)墙顶标高: 0.000(m)挡墙内侧常年水位标高: -1.000(m)挡墙外侧常年水位标高: -1.000(m)浮力矩是否作为倾覆力矩加项: 是===================================================================== 3.2一般情况:[土压力计算] 计算高度为 4.500(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角: 41.300(度)Ea=61.053 Ex=52.873 Ey=30.526(kN) 作用点高度 Zy=1.573(m) 墙身截面积 = 8.970(m2) 重量 = 156.975 kN地下水作用力及合力作用点坐标(相对于墙面坡上角点)X分力(kN) Y分力(kN) Xc(m) Yc(m) 墙面坡侧: 61.25 -16.60 -1.05 -3.33墙背坡侧: -61.25 -10.00 1.25 -3.33墙底面: -0.00 73.25 0.00 -4.50(一) 滑动稳定性验算基底摩擦系数 = 0.500滑移力= 52.873(kN) 抗滑力= 70.423(kN)滑移验算满足: Kc = 1.332 > 1.300(二) 倾覆稳定性验算相对于墙趾点,墙身重力的力臂 Zw = 1.605 (m)相对于墙趾点,Ey的力臂 Zx = 2.490 (m)相对于墙趾点,Ex的力臂 Zy = 1.573 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 158.059(kN-m) 抗倾覆力矩= 327.970(kN-m)倾覆验算满足: K0 = 2.075 > 1.500(三) 地基应力及偏心距验算基础为天然地基,验算墙底偏心距及压应力作用于基础底的总竖向力 = 140.846(kN) 作用于墙趾下点的总弯矩=169.911(kN-m) 基础底面宽度 B = 2.990 (m) 偏心距 e = 0.289(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.206(m)基底压应力: 趾部=74.390 踵部=19.822(kPa)最大应力与最小应力之比 = 74.390 / 19.822 = 3.753作用于基底的合力偏心距验算满足: e=0.289 <= 0.250*2.990 = 0.748(m)墙趾处地基承载力验算满足: 压应力=74.390 <= 240.000(kPa)墙踵处地基承载力验算满足: 压应力=19.822 <= 260.000(kPa)地基平均承载力验算满足: 压应力=47.106 <= 200.000(kPa)(四) 基础强度验算基础为天然地基,不作强度验算(五) 墙底截面强度验算地下水作用力及合力作用点坐标(相对于墙面坡上角点)X分力(kN) Y分力(kN) Xc(m) Yc(m)墙面坡侧: 61.25 -16.60 -1.05 -3.33墙背坡侧: -61.25 -10.00 1.25 -3.33 验算截面以上,墙身截面积 = 8.970(m2) 重量 = 156.975 kN相对于验算截面外边缘,墙身重力的力臂 Zw = 1.605 (m)相对于验算截面外边缘,Ey的力臂 Zx = 2.490 (m)相对于验算截面外边缘,Ex的力臂 Zy = 1.573 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 214.101(kN) 作用于墙趾下点的总弯矩=279.428(kN-m) 相对于验算截面外边缘,合力作用力臂 Zn = 1.305(m)截面宽度 B = 2.990 (m) 偏心距 e1 = 0.190(m)截面上偏心距验算满足: e1= 0.190 <= 0.300*2.990 = 0.897(m)截面上压应力: 面坡=98.890 背坡=44.322(kPa)压应力验算满足: 计算值= 98.890 <= 510.000(kPa)切向应力检算:剪应力验算满足: 计算值= -10.959 <= 58.000(kPa)(六) 台顶截面强度验算[土压力计算] 计算高度为 3.000(m)处的库仑主动土压力按实际墙背计算得到:第1破裂角: 41.420(度)Ea=28.719 Ex=24.872 Ey=14.360(kN) 作用点高度 Zy=1.050(m)墙身截面积 = 5.235(m2) 重量 = 91.613 kN地下水作用力及合力作用点坐标(相对于墙面坡上角点)X分力(kN) Y分力(kN) Xc(m) Yc(m)墙面坡侧: 20.00 -6.60 -0.77 -2.33墙背坡侧: -20.00 -2.50 1.25 -2.33墙底面: -0.00 34.86 0.25 -3.00[强度验算]地下水作用力及合力作用点坐标(相对于墙面坡上角点)X分力(kN) Y分力(kN) Xc(m) Yc(m)墙面坡侧: 20.00 -6.60 -0.77 -2.33墙背坡侧: -20.00 -0.00 1.00 -2.33验算截面以上,墙身截面积 = 4.485(m2) 重量 = 78.488 kN相对于验算截面外边缘,墙身重力的力臂 Zw = 1.215 (m)相对于验算截面外边缘,Ey的力臂 Zx = 1.990 (m)相对于验算截面外边缘,Ex的力臂 Zy = 1.050 (m)[容许应力法]:法向应力检算:作用于验算截面的总竖向力 = 99.448(kN) 作用于墙趾下点的总弯矩=99.287(kN-m) 相对于验算截面外边缘,合力作用力臂 Zn = 0.998(m)截面宽度 B = 1.990 (m) 偏心距 e1 = -0.003(m)截面上偏心距验算满足: e1= -0.003 <= 0.300*1.990 = 0.597(m)截面上压应力: 面坡=49.464 背坡=50.483(kPa)压应力验算满足: 计算值= 50.483 <= 510.000(kPa)切向应力检算:剪应力验算满足: 计算值= -7.491 <= 58.000(kPa)3.3各组合最不利结果(一) 滑移验算安全系数最不利为:组合1(一般情况)抗滑力 = 70.423(kN),滑移力 = 52.873(kN)。

城市道路高填土(18m)加筋格宾挡土墙设计案例

城市道路高填土(18m)加筋格宾挡土墙设计案例以学苑路道路工程实例,介绍了复合加筋格宾挡墙的特点,提出了在城市地形复杂情况下如何有序布置支挡结构,合理利用有限空间的挡墙工程设计方案,并利用极限平衡理论,通过加筋土专业设计软件对其进行了稳定性计算与分析,经实践证明施工与应用效果良好,验证了设计方案的可行性。

标签:道路和边坡工程;加筋格宾;土工格栅;路面荷载;稳定性分析引言:近年来城市建设速度不断加快,质量不断提高,新理念、新思想、新材料的提出与应用越发必要,复合加筋格宾挡墙是一种近年来逐渐被广泛应用的新型的支挡工程,它的主要优点有施工操作简单、工程造价便宜,具有较好的工程性能、绿色环保功能。

目前在国内,该类型挡墙越来越多地被应用于市政、铁路、公路、水利工程等建设中,尤其是在城市道路基础建设中,高填方、高陡坡、高受限路基工程非常多,受到城市建设发展或者环境因素等的制约,传统的路基支挡结构已很难满足要求,复合加筋格宾挡墙作为一种新型的支挡结构工程能够很好地适应于如今的各种需求。

本文主要介绍了复合加筋格宾墙的特点,以临湘市学苑路道路工程高填方边坡的实际应用工程为例,借助参数分析和数值模拟手段揭示土体强度参数、土工格栅加固方式等因素对边坡土压力和稳定性的影响,对路基设计中采用复合加筋格宾挡墙进行了设计计算分析与应用研究。

设计成果对高填方城市道路路基边坡的施工和支护有一定的借鉴意义。

1、设计方案该工程为临湘市学苑路道路工程,其中K0+300-K0+600段道路右侧为填方路堤边坡,地形高差为18m,由于项目位于城市中心紧邻铁路,占地紧张,需采用高大挡墙进行支挡防护,设计上部路面荷载考虑20kPa。

设计采用加筋格宾路肩墙进行支挡,挡墙面墙坡比1:0.15,挡墙底部埋深不得小于1m;加筋格宾挡墙底部需坐落在符合要求的持力层上,否则需根据实际地基土情况以及现场条件进行地基处理。

加筋格宾顶部和底部需设置截排水措施;背部设置麦克排水垫W1061,利用排水垫“W”型全断面排水通道快速汇集墙后水分结合碎石排水层并将其排出至墙体外。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

•现代格宾石笼的出现已有近100年的历史,近50年来得到广泛应用;原因在于 钢丝的镀锌和镀锌铝技术解决了钢丝的防腐蚀和耐久性问题,而且工业化的发 展使得材料变得便宜。
镀锌铝钢丝焊接网
镀锌铝蜂巢格双拧丝网
镀锌铝覆塑钢丝蜂巢格双拧丝网
发展现状
• 广泛用于水利工程 • 公路、铁路工程护坡和支挡 • 建筑物挡土墙 • 绿化工程 • 建筑工程
3 格宾挡墙的特点
• 钢丝的耐久性
以美国的一个工程为例说明1974年施工,镀锌覆塑钢丝挡土墙,2004年回访, 抽检保护层。
上世纪八十年代出现镀锌铝合金保护层,商品名称为镀高尔凡,性能更好。
• 优点
• 能适应地基的不均匀变形和沉降; • 就地取材,造价低廉; • 施工方便,施工质量易于控制; • 便于绿化美化环境; • 防冲刷性能良好; • 有良好的耐久性。
4 格宾挡墙的设计
5 格宾挡墙的施工
• 格宾组装 1 取出一个完整的格宾单元,校正弯曲变形的部分,可用钳子拉和脚踩整平。 2 立起隔板及前后面板,先用边缘钢丝延长部分固定住角点,确保每一竖直面板上端边 缘在同一水平面上,特别注意隔板的两条竖直边沿及底部边沿要在同一竖直面上。 3 绞合和注意按每间隔10~15cm双圈绞合。隔板绞合时注意沿一条竖直线绞合,而且 绞合后的隔板是在同一竖直面上。 4 用于转弯的格宾,绞合时前面板不绞合,折放到底板下,并用钢丝绳稍微绞几个点, 方便移动安装。 5 组装格宾的原则:形状规则,绞合牢固、所有竖直面板上边缘在同一水平面上并且确 保盖板边缘能够与面板上端水平边缘绞合。
• 格宾安装 1 安装前,先放线,确定出格宾的外边沿线。 2 将组装好的格宾紧密整齐地摆放在恰当的位置上,摆放时应面对面、背对背,便于石 料填充、盖板绞合和节约钢丝。 3 碰到拐角时,可采用组装时不绞合前面板,将前面板折叠到底板下,将格宾套进另一 个格宾,底板重叠来完成。 4 上下左右按15cm一道绞合,每道绞合不少于2圈半。
力拽,不会滑动
7 我院已设计的格宾挡墙工程实例
• 水映山岸,场地后侧挡土墙,2011年,肖 • 罗浮天赋,景观和庭院挡土墙、护坡,2012年,李 • 欢乐海岸,水景驳岸,2012年,肖 • 岳阳中航翡翠湾,填土高挡墙3~12m,2012年,刘
充填石料的要求
• 格宾石笼内填料容重要求达到18~19KN/m3,填石为 MU30以上硬质岩质块石或卵石,粒径以100~250mm为 宜。 本工程所选用的填充石料选用片石、卵石,经过石料 原材检验,选用的石料能够满足设计要求。
6 格宾挡墙施工质量控制
• 1 格宾填充标准 (1)填充料采用片石和卵石两种材料,填充料(片石、鹅卵石)的粒径, 80%以上在80mm-200mm之间,余为粒径较小填充石缝,以增加填充密度。 (2)填料时同时均匀向一组网格内填料,严禁往单个网格内填料,网格内填 料高差为网格高度的1/3。 (3)石料填充后达到填充率为70%。 (4)加筋格宾的回填采用砂砾回填,每层先用小型挖掘机碾压平整,施工最 上层时用水夯。
格宾网的要求
• 钢丝为重镀锌覆塑,镀锌量不小于245g/m2,覆塑厚度不小于 0.5mm;钢丝的抗拉强度应在350~500Mpa之间,延伸率不能 低于10%;镀锌层的粘附力:当钢丝绕具有4倍钢丝直径的心轴 6周时,用手指摩擦钢丝,其不会剥落或开裂;覆塑指标:灰色、 比重1.35~1.4Kg/dm3、硬度90~100(邵氏硬度A型);抗拉强 度不低于20.6Mpa;断裂延伸率不低于200%、重量损失:温度 105℃,24小时后,重量损失小于5%;残余灰烬:小于2%。
2 检测标准
项次
检测项目
规定值或允许偏差
检查频率
1 平面位置(mm)
50
每 20m 3 点
2 顶面高程(cm)
±5
每 20m 3 点
3
竖直度(%)
1
每 20m 3 点
4 底面高程(cm)
±5
5 表面平整度(cm)
5
每 20m 3 点 每 20m 3 点
6 构件尺寸(cm)
±5
5%
5%的绞合边。用手用 7 绞合连接(mm) 双圈间距不大于 150 紧密
图1 河道护坡基本结构形式
图2 基本作用 1 挡土,2 透水,3 绿化,4 防护
Hale Waihona Puke 图3 河道驳岸挡墙图4 设置在建筑物后侧的挡土墙
图5 高边坡的多级挡墙护坡
2 格宾挡墙的发展历史
• 格宾网箱的思想起源于草编石笼、竹编石笼,我国在治河 工程中已有数千年的应用历史。
• Gabions (from Italian gabbione meaning "big cage"; from Italian gabbia and Latin cavea meaning "cage") are cages, cylinders, or boxes filled with soil or sand that are used in civil engineering, road building, and military applications. For erosion control caged riprap is used. For dams or foundation construction, cylindrical metal structures are used. In a military context, earth or sand-filled gabions are used to protect artillery crews from enemy fire.
