高层建筑物气密性测试讲义稿-赢明
断开连接地板地面
密封转轴
Elevator piston effect
提高电梯井气密性
区域化的洗衣房
减少了干燥冷风的进入
Benefits of airtightness 2
减少了炎热潮湿空气的进入
Benefits of airtightness 3
对能源成本影响
CFM 75/ft2 0.1 0.25 0.4 1.0 2.0
Added energy cost
Impact on IAQ
பைடு நூலகம்
0%
Negligible
高层建筑物气密性测试 讲义稿-赢明
2020年8月1日星期六
Contents内容
• 引起 • 问题 • 协作平台 • 效益 • 通风系统 • 空气障碍 • 找到并封堵泄漏 • 测量泄漏 • 案例分析
空气泄漏引起的
堆栈压力+软管=泄漏
Stack Effect
Warm air rising Cold air falling
5%
Small
10%
Moderate
25%
Large
40%
Uncontrolled, severe
Benefits of airtightness 4
进来的新鲜空气可以过滤
Benefits of airtightness 6
降低户外噪音
Benefits of airtightness 7
降低噪音和污染物由室内拓展
寒冷气候下初级的界限
14打开窗户在-25℃ 插图显示打开的窗口
存在的问题
真正的问题在上升中
高层建筑物的典型泄漏
Exfiltration Causing Frost and Ice Damage
湿润室内空气冷凝导致的结构性问 题
Real problems in large buildings 2
Real problems in large buildings 3
受到地板泄漏的影响导致的冒烟
Real problems in large buildings 4
Real problems in large buildings 5
气密性优点
优点
• 能源效率 • “右尺寸”式机械 • 室内空气质量（IAQ） • 水份侵入 • 环境污染入口 • 火灾和烟雾控制 • 化学，生物，放射性
建筑现场气密检测方案

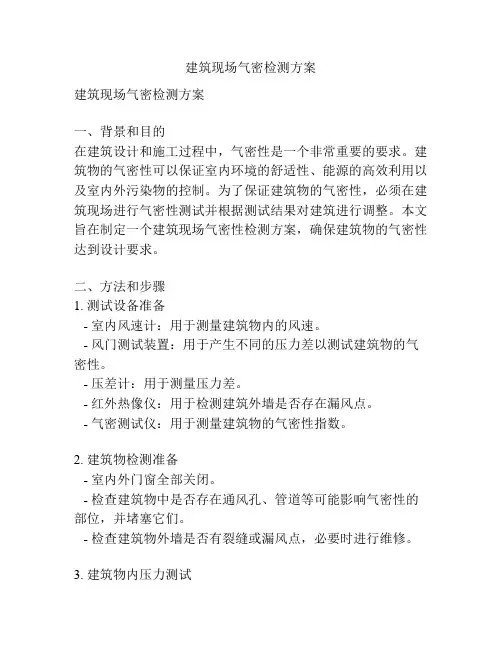

建筑现场气密检测方案建筑现场气密检测方案一、背景和目的在建筑设计和施工过程中，气密性是一个非常重要的要求。
建筑物的气密性可以保证室内环境的舒适性、能源的高效利用以及室内外污染物的控制。
为了保证建筑物的气密性，必须在建筑现场进行气密性测试并根据测试结果对建筑进行调整。
本文旨在制定一个建筑现场气密性检测方案，确保建筑物的气密性达到设计要求。
二、方法和步骤1. 测试设备准备- 室内风速计：用于测量建筑物内的风速。
- 风门测试装置：用于产生不同的压力差以测试建筑物的气密性。
- 压差计：用于测量压力差。
- 红外热像仪：用于检测建筑外墙是否存在漏风点。
- 气密测试仪：用于测量建筑物的气密性指数。
2. 建筑物检测准备- 室内外门窗全部关闭。
- 检查建筑物中是否存在通风孔、管道等可能影响气密性的部位，并堵塞它们。
- 检查建筑物外墙是否有裂缝或漏风点，必要时进行维修。
3. 建筑物内压力测试- 使用风门测试装置产生建筑物内外的压力差。
- 使用压差计测量建筑物内外的压力差值。
- 使用红外热像仪检测建筑外墙是否存在漏风点。
4. 气密性指数测试- 使用气密测试仪对建筑物进行气密性指数测试。
- 测量建筑物内的风速和压力差，计算气密性指数。
- 按照设计要求评估建筑物的气密性。
5. 结果分析和调整建议- 根据气密性测试结果，分析建筑物的气密性性能。
- 提供建筑物的气密性调整建议，包括维修裂缝、封堵漏风点等。
三、安全措施1. 检测过程中，注意遵守安全操作规范，确保使用检测设备的人员的安全。
2. 检测设备的使用和维护必须由培训有素的专业人员进行。
3. 检测过程中要注意防火、防爆等安全措施，确保施工现场的安全。
四、预期效果通过建筑现场气密性检测，可以及早发现建筑物存在的气密性问题，提出改进建议，并在建筑施工的过程中及时进行调整和改进。
通过保证建筑物的气密性，可以提高建筑物的能源效率，减少室内外温差，提高室内空气质量，降低能耗，并为建筑物的建筑质量提供保障。
气密性检测报告
气密性检测报告一、引言气密性检测是一种常见的测试方法，用于评估建筑物或产品的密封性能。
这项测试可以帮助我们了解空气渗透的情况，进而提高能源效率和室内舒适度。
本文将探讨气密性检测报告的重要性、测试方法以及如何解读报告结果。
二、气密性检测的重要性1. 能源效率提升建筑物的气密性越好，就能够减少空气渗透，从而降低能量损耗。
一份准确的气密性检测报告可以揭示建筑物中可能存在的漏风点，为改善能源效率提供指导。
2. 室内舒适度改善空气渗透不仅导致能量浪费，还可能引起室内温度不稳定、冷风或热风侵入等问题。
通过气密性检测报告，我们可以确定建筑物中存在的漏风点，并采取措施提升室内舒适度。
3. 削减负荷建筑物的气密性不仅与能源消耗有关，也与空调和供暖系统的负荷相关。
通过改善气密性，可以减少空调和供暖系统的负荷，降低运行成本。
三、气密性检测方法1. 风门测试风门测试是一种常见的气密性检测方法。
它通过在建筑物外墙上设置一个巨大的风门，并使用专用的设备模拟不同风速下的风。
测试过程中，利用压力差测量设备，在建筑内外墙之间测量压力差，以评估建筑的气密性。
2. 烟雾测试烟雾测试是一种精确而直观的气密性检测方法。
测试过程中，测试人员使用烟雾机在建筑物的漏风点处释放烟雾，观察烟雾的移动轨迹，以确定漏风点的位置和数量。
3. 热成像测试热成像测试结合了红外热像仪的使用，能够帮助我们发现建筑物中的热能流失情况。
通过对建筑表面进行扫描，热成像测试可以检测出漏风点、热桥和隔热材料的缺陷。
四、如何解读1. 压力差数据气密性检测报告中常常包含建筑内外墙之间的压力差数据。
通过分析这些数据，我们可以了解建筑物的整体气密性情况。
压力差越小，说明建筑物的气密性越好。
2. 漏风点位置气密性检测报告通常会提供漏风点的位置信息。
这些点的数量和位置可以告诉我们哪些区域需要进行密封处理。
通过密封漏风点，可以提升建筑物的气密性和能源效率。
3. 温度差异某些气密性检测方法可以检测出漏风点周围的温度差异。
装配式建筑施工中的气密性与隔声效果测定
装配式建筑施工中的气密性与隔声效果测定在装配式建筑施工中，气密性和隔声效果是两个非常重要的指标。
本文将深入探讨装配式建筑施工中气密性和隔声效果的测定方法和相关要点。
一、气密性测定方法及意义装配式建筑的气密性是指建筑外围构件与构造体之间的连接是否牢固且无漏风现象。
一个具有良好气密性的建筑能够有效地减少室内外温度差异带来的热量传输，提高能源利用效率。
因此，在装配式建筑施工中，测试其气密性至关重要。
1. 测试方法目前常用的测试方法是压差法。
测试时，先封闭好建筑内部，并利用通风设备产生压力差，然后使用专业仪器在不同部位测量压力差大小以评估气密性。
一般来说，测试结果应符合当地或国家标准规定的限值。
2. 意义气密性测试可以有效地评估装配式建筑施工质量，并提供改进建议。
通过测试，我们可以发现漏风现象并进行修复，从而确保室内外空间隔绝和温度控制的有效性。
此外，合格的气密性还能提高建筑的安全性和舒适度。
二、隔声效果测定方法及意义隔声效果是指装配式建筑施工材料或构件对声音传播的阻隔程度。
在城市化进程中，噪声污染已成为一个普遍问题，因此，评估装配式建筑施工中的隔声效果非常重要。
1. 测试方法常用的测试方法有室内空气声减法、单值分析法等。
室内空气声减法是通过设立实验室环境，在发出特定频率和强度的噪音源与测试对象之间进行测量。
而单值分析法则是在不同频率下使用专门仪器测试材料或构件对声传递的衰减程度。
2. 意义隔声效果测定可以帮助我们了解装配式建筑施工材料或构件对不同频率噪音传播的抑制能力。
通过测试结果，我们可以选择合适的材料和构件来提高建筑物本身对于噪音干扰的抵抗能力，从而创造一个安静、舒适的居住和工作环境。
三、装配式建筑施工中的其他因素影响除了气密性和隔声效果，装配式建筑施工过程中还有其他因素也对建筑质量产生影响。
1. 施工工艺装配式建筑施工的关键是提前制造构件并进行现场拼装。
在这个过程中，严格遵守施工规范和要求非常重要。
气密性试验讲稿

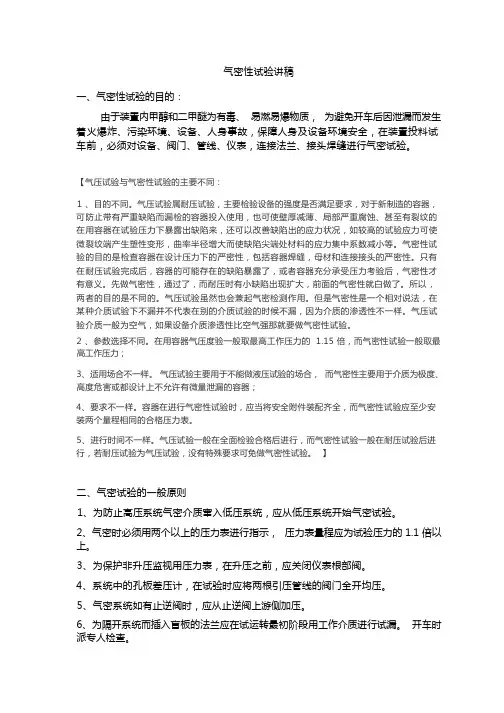

气密性试验讲稿一、气密性试验的目的：由于装置内甲醇和二甲醚为有毒、易燃易爆物质，为避免开车后因泄漏而发生着火爆炸、污染环境、设备、人身事故，保障人身及设备环境安全，在装置投料试车前，必须对设备、阀门、管线、仪表，连接法兰、接头焊缝进行气密试验。
【气压试验与气密性试验的主要不同：1 、目的不同。
气压试验属耐压试验，主要检验设备的强度是否满足要求，对于新制造的容器，可防止带有严重缺陷而漏检的容器投入使用，也可使壁厚减薄、局部严重腐蚀、甚至有裂纹的在用容器在试验压力下暴露出缺陷来，还可以改善缺陷出的应力状况，如较高的试验应力可使微裂纹端产生塑性变形，曲率半径增大而使缺陷尖端处材料的应力集中系数减小等。
气密性试验的目的是检查容器在设计压力下的严密性，包括容器焊缝，母材和连接接头的严密性。
只有在耐压试验完成后，容器的可能存在的缺陷暴露了，或者容器充分承受压力考验后，气密性才有意义。
先做气密性，通过了，而耐压时有小缺陷出现扩大，前面的气密性就白做了。
所以，两者的目的是不同的。
气压试验虽然也会兼起气密检测作用。
但是气密性是一个相对说法，在某种介质试验下不漏并不代表在别的介质试验的时候不漏，因为介质的渗透性不一样。
气压试验介质一般为空气，如果设备介质渗透性比空气强那就要做气密性试验。
2 、参数选择不同。
在用容器气压度验一般取最高工作压力的 1.15 倍，而气密性试验一般取最高工作压力；3、适用场合不一样。
气压试验主要用于不能做液压试验的场合，而气密性主要用于介质为极度、高度危害或都设计上不允许有微量泄漏的容器；4、要求不一样。
容器在进行气密性试验时，应当将安全附件装配齐全，而气密性试验应至少安装两个量程相同的合格压力表。
5、进行时间不一样。
气压试验一般在全面检验合格后进行，而气密性试验一般在耐压试验后进行，若耐压试验为气压试验，没有特殊要求可免做气密性试验。
】二、气密试验的一般原则1、为防止高压系统气密介质窜入低压系统，应从低压系统开始气密试验。
气密性检查常见方法汇总课件
如发现泄漏，系统会自 动报警并记录泄漏位置， 及时进行修复。
在线监测法的优缺点及适用场景
优点
实时监测、早期发现、自 动报警、准确记录。
缺点
成本较高、维护需求高、 需要专业人员操作和维护。
适用场景
适用于重要或关键设备的 在线气密性检测，以及对 泄漏率要求较高的场合。
THANKS
感谢观看
05
06
5. 记录实验结果并进行分析。
水浸法的优缺点及适用场景
优点 1. 方法简单易行，操作方便。
2. 对于大型部件或者不方便移动的部件，水浸法是一种有效的气密性检查方法。
水浸法的优缺点及适用场景
缺点 1. 对于小型部件或者易漂浮的部件，水浸法可能不太适用。
2. 在水浸法中，水的温度和压力等因素可能会影响实验结果。
超声波法的操作步 骤
表面处理
对被测物体表面进行清洁和干 燥，去除杂质和干扰物。
开始检测
将探头放置在被测物体表面， 启动仪器，调整参数，观察仪 器显示的信号和数据。
准备检测设备
选择合适的超声波探头、仪器 和软件，根据被测物体形状和 大小确定探头的位置和数量。
涂抹耦合剂
在探头和被测物体表面之间涂 抹耦合剂，以减少声波传播的 损失。
气密性对于工业生产中的各种设备、管道、阀门等都至关重 要。气密性不良可能导致气体泄漏、环境污染，甚至引发安 全事故。因此，气密性检查是工业生产中的重要环节。
气密性检查的背景与目的
气密性检查背景
在工业生产过程中，设备、管道、阀 门等都存在气体泄漏的风险。为了确 保生产过程的安全、稳定和高效，需 要对这些设备进行气密性检查。
气密性检查目的
气密性检查的目的是及时发现气体泄 漏，防止因气体泄漏导致的安全事故 和环境污染，同时保障生产过程中的 稳定性和效率。
气密性试验讲稿
气密性试验讲稿一、气密性试验的目的：由于装置内甲醇和二甲醚为有毒、易燃易爆物质，为避免开车后因泄漏而发生着火爆炸、污染环境、设备、人身事故，保障人身及设备环境安全，在装置投料试车前，必须对设备、阀门、管线、仪表，连接法兰、接头焊缝进行气密试验。
气压试验与气密性试验的主要不同：1、目的不同。
气压试验属耐压试验，主要检验设备的强度是否满足要求，对于新制造的容器，可防止带有严重缺陷而漏检的容器投入使用，也可使壁厚减薄、局部严重腐蚀、甚至有裂纹的在用容器在试验压力下暴露出缺陷来，还可以改善缺陷出的应力状况，如较高的试验应力可使微裂纹端产生塑性变形，曲率半径增大而使缺陷尖端处材料的应力集中系数减小等。
气密性试验的目的是检查容器在设计压力下的严密性，包括容器焊缝，母材和连接接头的严密性。
只有在耐压试验完成后，容器的可能存在的缺陷暴露了，或者容器充分承受压力考验后，气密性才有意义。
先做气密性，通过了，而耐压时有小缺陷出现扩大，前面的气密性就白做了。
所以，两者的目的是不同的。
气压试验虽然也会兼起气密检测作用。
但是气密性是一个相对说法，在某种介质试验下不漏并不代表在别的介质试验的时候不漏，因为介质的渗透性不一样。
气压试验介质一般为空气，如果设备介质渗透性比空气强那就要做气密性试验。
2、参数选择不同。
在用容器气压度验一般取最高工作压力的1.15倍，而气密性试验一般取最高工作压力；3、适用场合不一样。
气压试验主要用于不能做液压试验的场合，而气密性主要用于介质为极度、高度危害或都设计上不允许有微量泄漏的容器；4、要求不一样。
容器在进行气压试验时，应当将安全附件装配齐全，而气密性试验应至少安装两个量程相同的合格压力表。
5、进行时间不一样。
气压试验一般在全面检验合格后进行，而气密性试验一般在耐压试验后进行，若耐压试验为气压试验，没有特殊要求可免做气密性试验。
二、气密试验的一般原则1、为防止高压系统气密介质窜入低压系统，应从低压系统开始气密试验。
气密性检测说明 PPT
Confidential
10
三、气密性检测说明
3.3测试体积的设定：
选择容积（ VOLUME ）项： 以先前选择的单位（本示例中为 cm3）输入要 测试的零件体积的估计值。 体积是仪器内部的 体积+管道的体积+部件的体积。体积将在之后 重新调整。
选择 “Test FAIL”，在先前选择的单位中输入 泄漏测试的允收值。
环. ✓ 当RH达到60 % 时, 设备表面层会形成 2~4 个水分子厚的水膜.当有污染物溶入
时, 会有化学反应产生. ✓ 当RH达到 80 % 时, 会有 5~20个分子厚的水膜, 各种分子都可自由活动，当有
碳元素存在,可能产生电化学反应.
产品密封性要求
Confidential
3
一、零件防护简述
1.2粉尘的危害？
✓ 粗尘：粗粉尘是直径在2.5~15微米的不规则颗粒, 一般不会引起故障, 电弧等问 题. 但影响连接器的接触.
✓ 细尘： 细尘是直径小于2.5微米的不规则颗粒, 细尘落在PCBA（单板）上有一 定的附着力，须通过防静电刷才可除去。
✓ 细尘的腐蚀性很大，尤其是当含有腐蚀性的酸、碱、盐时，当RH大于60%时， 能透过阻焊膜或敷形涂层将铜导线腐蚀断开。
Confidential
12
三、气密性检测说明
Confidential
13
Thank You!
Bye Bye
气密性检测说明
15
Confidential
7
三、气密性检测说明
2.2测试过程说明：
充气时间：测试和标准零件的加压。在充气时间结束时﹐ATEQ 仪器开始检查测试 压力﹐如果这个步骤不正确﹐仪器会显示测试压力错误。 稳定时间 稳定时间：测试和标准零件完全切断气体供应﹐但被加压到测试压力水平。这两个 具有类似交流和反应的零件之间的压力和温度会达到平衡。如果测试压力不正确(其 中一个零件有大量漏气)﹐则测试压力会快速降低﹐仪器不会继续下一个测试模式而 会指出错误。 测试时间：测试和标准件彼此被隔离且压力感应器开始测试两者之间的压力差异﹔ 讯号经由电子判定并显示出来零件由此被侦测出好或坏。 排气时间：使零件恢复到大气状态。
鼓风门气密性测试系统赢明课件
CONTENTS
目录
• 引言 • 鼓风门气密性测试系统概述 • 测试系统赢明技术 • 测试系统的应用与案例分析 • 结论与展望
CHAPTER
01
引言
目的和背景
介绍鼓风门气密性测试系统的目的和 背景，包括气密性测试在鼓风门质量 控制中的重要性，以及当前市场对鼓 风门气密性测试的需求。
的鼓风门测试。
安全可靠
系统设计充分考虑了安全因素 ，确保测试过程中的安全可靠
。
CHAPTER
03
测试系统赢明技术
赢明技术原理
赢明技术是一种基于压力平衡原理的气密性测试技术。通过 向被测物体内部充入一定压力的气体，观察被测物体内部压 力的变化情况，从而判断被测物体的气密性。
测试过程中，被测物体内部压力的变化情况通过压力传感器 进行实时监测，并将监测数据传输到计算机系统进行处理和 分析。
通过实验验证，本系统能够准确 、快速地检测鼓风门的气密性能 ，为产品质量的控制提供了有力
支持。
测试系统可靠性
经过长时间运行和大量样本测试， 本系统表现稳定，误差率低，具有 较高的可靠性。
测试系统可扩展性
本系统采用模块化设计，方便后续 功能扩展和升级，能够适应不同需 求的变化。
未来发展方向
技术创新
随着测试技术的不断发展 ，未来可引入更先进的测 试原理和方法，提高测试 系统的准确性和可靠性。
02
鼓风门气密性测试系统概述
系统组成
气源
提供测试所需的气 体，通常为压缩空 气。
压力传感器
监测测试过程中的 压力变化。
控制系统
用于控制测试流程 和监测测试数据。
测试夹具
用于固定和连接被 测鼓风门。
鼓风门气密性测试系统赢明资料
我们公司能为您提供哪些服务
• 中国泄漏检测网（上海赢明电子科技）作为加拿大Retrotec公司在 中国市场的独家授权总代理商，提供全系列型号产品销售、提供 权威技术咨询、解决方案、提供专业的气密性测试服务, 我们更注 重为您提供持续的服务及专业的技术支持。该系统可供需求和管 理（DSM）部门、能耗评估、HVAC系统承包商、建筑业者以及 建筑热工等专业人员使用。鼓风门系统主要用于测试建筑围护结 构的气密性水平，诊断和演示空气渗透问题以及估计自然空气渗 透率以及空气渗透所产生的能效损失，并可用于对建筑整体性能 进行评估。我们拥有丰富的房间气密性测试经验，为客户提供完 整解决方案。我们采用专业测试设备，验证房间气密性，确保空 调和气体灭火系统工作效果，提供相关测试报告和封堵改进方案， 为您和您的客户提供一站式服务，同时我们为您提供国内外相关 标准的文件引述，让您的测试有据可查。我们专注，所以我们专 业，如您有任何需求，可随时登陆我们的网站 进行相关资料的查 询。
上海IT机房气密性测试服务、摩根大通全国IT机房气密性测试服务、威卢克斯廊坊办公区气密测试、野村证券上海气密测试服务、青 岛中德节能产业园区展览馆被动式房屋测试服务、凯德中国深圳某住宅小区LEED能源审计测试服务
基础上，每小时的空气置换次数 产品名称：鼓风门气密测试系统（ blower door ） 最高不能超过。 测量建筑物的内外压差，当建筑物的内外压差稳定在50Pa和-50Pa时，由软件自动测量记录空气流量，同时记录室内外空气温度、室外
NFPA规范编写人之一，编制的规范被众多权威结构采纳为国际 和国家标准；
• 成熟应用于消防方面，满足NFPA、EN等标准； • 满足英国 CIBSE TM23、加拿大 、 ASTM E779 、欧盟
气密性试验完全版
一、工程概况(一)简介循环系统位于熄焦炉与余热锅炉之间，它是熄焦炉与余热锅炉之间惰性气体循环装置。
主要由循环风机、一次除尘器械、二次除尘器、热管换热器等设备以及与这些设备连接的管道、补偿器和阀门等组成的密闭系统，是熄焦炉用的惰性气体全部通道，其作用是降低惰性气体中的含尘量，提高熄焦装置热交换效应，以实现节约能源，消除环境污染，提高焦炭质量和产量。
（二）循环系统主要设备循环系统主要设备有循环风机、一次除尘器、二次除尘器及热管换热器等组成。
1、循环风机型式：双吸入涡轮型风量：233000m3/h风压：14000Pa2、一次除尘器型式：重力除尘式（1DC）处理风量：233000m3/h3、二次除尘器型式：立式多管旋风分离式（2DC）处理风量：233000m3/h4、热管换热器型号：PD145冷却能力：89t/h二、试验的目的熄焦用的惰性气体在经过循环系统设备和管道时，系统中所有的法兰连接面、人孔门密封面和壳体焊缝等在运行中是不允许泄漏。
因此，在干熄焦装置安装完毕后，需进行全体气密性试验，以保证装置安全稳定地运行。
气密性试验是干熄焦装置的一种严密性试验，它是循环系统安装完毕后和烘炉前的一种重要工序，其目的是在冷态下检查设备管道制造质量和系统是否严密，以便对气密性试验检查出的缺陷及时消除，，同时为系统烘炉创造先决条件。
气密性试验是保证干熄焦装置日后安全运行的重要措施之一。
但气密性试验是检查，处理所有法兰连接面的泄漏，而那些在正常生产条件下必须进行连续抽吸，排出或允许少量泄漏的部位不在检查，处理之列。
三、试验方法及标准1、漏风检验法鉴于装置各系统构成诺大的封闭空间而又有些部位是开放的，在构造上就不可能绝对的密封的，如干熄炉炉口、一次除尘器放散装置、预存室放散装置、炉口水封槽和耐火砖砌体之间空隙（填塞松软耐热纤维）等。
这就不可能向管道、容器那样用“压力降”的方法来判定“装置气体气密性试验”合格与否，鉴于装置在正常运行时，设计是按零压处理的，因此只能采用漏风试验方法来检测严密性。
