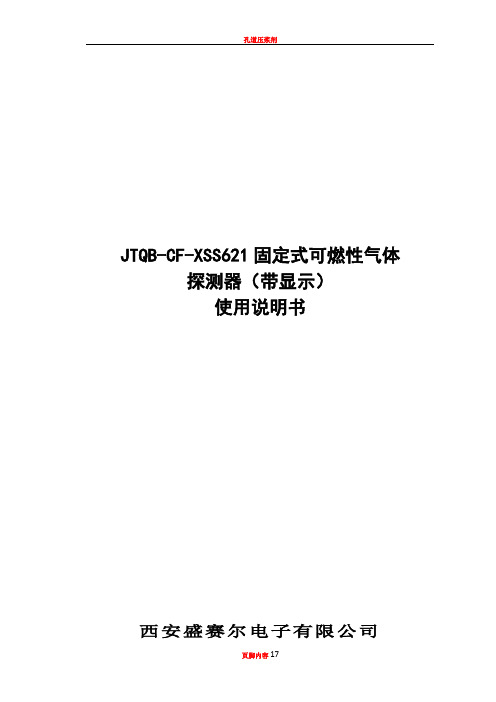

JTQB-CF-XSS621固定式可燃性气体探测器(带显示)使用说明书

JTQB-CF-XSS621固定式可燃性气体探测器（带显示）使用说明书西安盛赛尔电子有限公司目录前言 (1)安全 (2)供应部件 (2)一、技术指标 (3)被测气体: (4)二、安装 (4)1、气体探测器结构 (4)2、选择安装位置 (5)3、气流 (5)4、蒸汽密度 (5)5、气体散发源 (5)6、环境因素 (5)7、固定方式 (6)8、电缆路线 (6)9、电源 (6)三、电气连接线 (6)四、预热 (8)五、调试步骤 (8)1、遥控器操作说明 (9)2、零点校准 (9)3、量程校准 (11)4、设定本机地址编码 (12)5、设定报警值 (13)六、维护和保养 (15)1、清洁传感器 (15)2、清理传感器 (15)3、排查故障 (16)4、排查故障提示 (16)七、可更换的零件和配件 (16)前言气体探测器用户需全面了解操作与维护说明。

使用之前，请阅读以下注意事项：请勿油漆传感器组件或探测器。

启动时校准探测器。

建议进行定期校准，3-6个月进行校准一次。

如气体探测器出现损坏，请勿使用，使用前检查外壳，查找是否有裂缝、缺损金属或配件。

如果探测器损坏或缺失某些部件，请立即与盛赛尔公司联系。

不要让探测器受到电击和/或剧烈、连续的机械撞击。

切勿试图拆卸、调整或检修监控器，除非该程序说明包含在手册内，以及/或者该部件列为更换部件。

如果用户或第三方在试图进行修复时损坏气体探测器，质保即告无效。

非本公司人员试图进行修理/维修，本担保即告无效。

本文件内容未经任何改动。

除非适用法律要求，否则不管任何形式的明示担保或默示担保，包括但不仅限于特定用途的适销性和适用性默示担保，均与本文件内容、准确性或可靠性有关。

我公司保留修改本文件或随时收回本文件的权利，恕不另行通知。

特定产品的适用性随所处区域的不同而改变。

请与你最近的经销商咨询。

安全请阅读这些操作指南，忽视这些指南可能会发生危险。

正确使用必须严格根据本说明书使用产品，操作前一定仔细阅读本说明书。

与其他设备连接禁止与非兼容产品连接，当与其他设备进行连接时，请阅读有关详细安全操作的相应说明。

危险环境禁止在高浓度挥发性燃料或化学品环境中或靠近挥发性燃料或化学品环境的环境中使用该仪器。

供应部件以下部件随JTQB-CF-XSS621系列气体探测器一起提供：1. 校准帽1个2．防雨罩1个3. 调试遥控器1个4. 说明书1本请检查所有这些部件是否提供齐全。

如有任何部件遗失，请与你的经销商联系或直接与制造商西安盛赛尔电子有限公司联系。

一、技术指标检测气体：可燃气性气体检测原理：催化燃烧检测方式：在线监测、扩散式T90响应时间：<30秒调试方式：红外遥控器信号输出：█三线制4-20mA 输出连接电缆：3芯屏蔽电缆线，RVVP 3 x 1.0mm2（视传输距离远近可选1—2.5mm2）传输距离：1000米█RS485 提供通讯协议，客户自编上位机软件，或配套提供信号采集控制器兼容性：可与本公司的所有分线制气体报警控制器配套使用，也可直接接入DCS系统或PLC报警值：分为低报警值和高报警值：低报警值：自行设置（默认20%F.S）；高报警阈值自行设置（默认50%F.S）█Modbus提供通讯协议。

壳体材料：铸铝隔爆等级：Exia IIC T6防护等级：IP66精度：±5%F.S工作环境温度：(-20~+50)℃工作环境湿度：(15% ~ 95)% RH 无凝露工作电压：24VDC（12~45VDC）最大工作电流：50mA整机重量：2.95kg被测气体:气体种类检测范围分辨率报警下限值报警上限值传感器预期工作寿命可燃性气体0-100%LEL1%LEL25%LEL50%LEL3年二、安装1、气体探测器结构气体探测器由外壳、液晶显示屏、电子线路板、电化学传感器、过线接口等组成。

气体探测器外壳采用铸铝压铸成型。

电子线路板封装在仪器外壳内，前面板上有接插件及各种调节电位器。

4213图1：气体探测器表1：产品外观说明项目说明1防爆外壳2电缆线进线口3传感器及气室4液晶显示屏2、选择安装位置选择安装气体探测器的位置时，应考虑若干因素，安装地点应尽可能靠近泄露源，确保探测器反应灵敏并及时报警。

应考虑以下建议，以确保对被测气体进行探测，选择各气体探测器的最适合位置。

仪器应安装在不含可能影响传感器头性能的污染物位置。

对于可能严重影响所供传感器的特殊化学品. 但要遵守一个原则：探测器的传感器面应垂直地面。

3、气流如提供风扇、有自然风或其他气流源，气体可能会上升或在设施特定区域聚集。

应对本地气流进行评估，以有助于挑选探测器位置。

应对不同季节的风向等室外环境因素予以考虑。

空气对流在测定气体集中区域时，有时比蒸汽密度因素更为重要。

4、蒸汽密度当该区域内无气体时，在待监控气体（蒸汽）比空气稍轻或稍重处，气体探测器配置可能受到影响。

对于比空气轻的气体，我公司建议将探测器置于潜在气体泄出水平以上约30厘米。

对于比空气重的气体，建议将探测器安装于泄出地点以下30厘米处。

与空气密度相当或略重的气体，往往会上升（特别是当存在气流时）。

5、气体散发源通常，至少应将一台探测器置于可能发生泄露的各点邻近。

当对低挥发性液体进行监控时，这一点尤为重要。

6、环境因素如设计用于气候恶劣的室外环境，在选择某地点时应考虑以下因素：传感器安装地点应受风、灰尘、雪、水、震动或撞击等保护。

观测传感器的工作温度范围。

蒸汽、烟气、水或化学品喷雾。

溶剂或酒精。

高冷凝湿气。

蒸煮蒸汽/香气。

油漆烟雾。

恒高空气流量。

对于室内所处区域监测，将控制器附在一个固定平面上，使进气口不被阻挡。

检漏时，将装置安装在泄漏源附近。

确保仪器不易受过量水飞溅、粉尘、振动、过热或过冷、高浓度气体或湿度变化过大的影响。

在交货前对传感器头进行零点标定。

安装时还应考虑防尘防水和防高温保护。

在测量管道或密封箱体中的气体浓度时，必须保证气体流速均匀，流量在1升/分钟以下，压力为常压，以避免产生压力和冲击力。

环境条件如粉尘、高湿度、振动、化学品和热或冷以及高浓度气体都有可能使传感器性能变差并缩短传感器使用寿命。

如果您对传感器使用有任何疑问请与西安盛赛尔电子有限公司联系。

7、固定方式壁挂式或立柱式安装。

利用安装支架将探测器帖装到墙壁或支架上。

但是，如果电缆管足够坚硬，可以支撑探测器重量，可不使用这些固定件。

8、电缆路线各探测器需要单独布线。

在加密区域，该电缆应置于导管内，或应获准敷设危险场所电缆。

9、电源确保电源满足您系统所有部件（即报警器、继电器等）的最低要求。

我公司建议对电源进行调节。

注意：应遵守极性要求。

如果回线与24伏以上电线出现颠倒，则探测器不会工作。

在所有连接连通、传感器安装到位以及探测器完备之前，勿对探测器输送电源。

注：（如果使用屏蔽电缆）为避免出现射频干扰（RFI），屏蔽（包括聚酯薄膜）必须接地。

仅将加蔽裸线接到地上，并不能使屏蔽接地。

使屏蔽尽可能短，并将屏蔽连接至内接地螺钉。

将所有未使用的电线连接至地面。

三、电气连接线探测器有两种可选择的输出方式：4-20mA或RS485，用户需根据输出信号方式不同而进行不同接线方式.气体探测器固定后，将壳体上盖螺钉卸下，把屏蔽传输电缆从探测器进线口插入。

要求使用屏蔽软芯电缆（4-20mA输出时采用3芯，RS485输出时采用4芯），将电缆线接于图示位置，其他导线按标记接入接线端子。

检查连线牢固后，固定电缆及壳体上盖。

图2：外部端子接线示意图方式一：4-20mA信号制式：外供电源“+”接电路板“24V”外供电源“-”接电路板“0V”信号接电路板“I-O”方式二：RS485信号制式：外供电源“+”接电路板“24V”外供电源“-”接电路板“0V”信号“A”接电路板“A”信号“B”接电路板“B”信号“GND”接电路板“GND”继电器信号制式：J3继电器为一级报警继电器，当数值大于一级报警点时继电器动作，同时显示面板上一级报警灯闪烁黄灯。

J4继电器为二级报警继电器，当数值大于二级报警点时继电器动作，同时显示面板上二级报警灯闪烁红灯。

J4继电器动作时，J3继电器仍继续保持动作状态。

报警值通过遥控器在菜单中设定。

当一级报警状态时继电器J3动作（吸合），J4不动作。

当二级报警时J3,J4都吸合。

传感器接线：传感器连接线出厂时已经接好，客户无需再接。

(V+ 极用红线，S极用绿线，GND极用黑线)检查所有线路连接正确后即可给仪器进行供电，仪器通电后显示屏进入“初始化”状态（系统自检），倒计时结束后即进入测量状态。

注意事项：固定式检测探测器需要外部供电，供电电压DC 24V，最大电压不能超过DC35V，供电电压在24V与35V之间时零点可能会有所漂移,可对其进行零点校准,当供电恢复24V后零点也有可能会漂移,也需对其进行零点校准。

谨防仪器长期低电压工作，当仪器供电长期处于低电压工作，将会对探测器电路板上器件有所损坏导致不能正常工作。

四、预热仪器通电后，需要连续通电来进行暖机，通常来说第一次通电需要预热10~120分钟，此过程即探测器的预热过程。

气体检测模块断电时间超过7天以上，建议在使用之前连续通电24小时预热，间隙性断电，建议在使用前运行4-5小时，这种操作可让仪器的零点更稳定。

在通电至相应所需时间后，需测试探测器的显示数值，连续5分钟不变时表示探测器暖机结束。

极化结束后在无污染的空气环境中应该显示为零（O2、CO2除外）。

如果显示值不为零则需要执行后续的调零步骤。

可以采用二次仪表监测电流信号，也可以采用电压表（万用表电压mV档）测量“TEST”测试点电压，方法如下：用精确电阻10Ω作为取样电阻，串联在电流输出IOUT 端子与地线端子之间，电阻两端为TEST点，该电压输出值应该为40~200mV的任意值（根据通气浓度计算出显示值是否正确）。

电压计算公式为V = 40 +（200-40）x（Cx ÷Cf ）mV注解：V：当前检测气体所对应的理论电压值Cx：为当前气体浓度Cf：为满量程气体浓度40：表示40mV（40mV = 检测浓度的0ppm）200：表示200mV（200mV = 检测浓度的满量程值）例如：量程为（0~500）ppm气体检测探测器，通入50ppm标准气体浓度，采样测试点输出电压值为：56mV = 40 +（200-40）x（50 ÷500 ）mV当用万用表表电流mA档直接测输出电流值（不需接电阻）时，电流计算公式为：A = 4 +（20 - 4）x（Cx ÷Cf ）mA注解：V：当前检测气体所对应的理论电流值Cx：为当前气体浓度Cf：为满量程气体浓度4 ：表示4mA（4mA = 检测浓度的0ppm）20 ：表示20mA（20mA = 检测浓度的满量程值）例如：量程为（0~500）ppm气体检测探测器，通入50ppm标准气体浓度，采样测试点输出电流值为：5.6mA = 4 +（20 - 4）x（50 ÷500 ）mA五、调试步骤校准气体探测器前请遵守以下指引：•校准精度取决于校准气体的精度。
