梅思安说明书
可燃气体探测器DF-7500产品说明书[1]概要
![可燃气体探测器DF-7500产品说明书[1]概要](https://img.taocdn.com/s3/m/77eb54f1102de2bd960588fe.png)
DF-7500可燃性气体探测器使用说明书中美合资无锡梅思安安全设备有限公司WUXI MSA SAFETY EQUIPMENT CO. LTD.目录一、简介⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）二、特点⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）三、技术性能⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅（2）四、探测器类型说明⋅⋅⋅⋅⋅⋅⋅⋅（3）五、外形尺寸及安装方式⋅⋅⋅⋅⋅⋅⋅（3）六、探测器接线图⋅⋅⋅⋅⋅⋅⋅⋅⋅（4）七、初始标定⋅⋅⋅⋅⋅⋅⋅⋅⋅（6）八、维修及部件更换⋅⋅⋅⋅⋅⋅⋅（9）九、标定箱及遥控发送器⋅⋅⋅⋅⋅⋅⋅（10）DF-7500可燃性气体变送器一、简介本公司生产的DF-7500可燃性气体探测器，可连续检测工作场所环境中可燃性气体最低爆炸极限以下的浓度。
它能输出与浓度成正比的4~20mADC信号，并能提供故障FAULT、预报警WARNING、报警ALARM三级独立的常开触点(当探测器探头发生开路或短路、检测气体的浓度超过报警预设定值25%LEL及报警设定值50%LEL时)动作输出，该信号可方便地引入DCS、PLC系统，电动III型仪表或其他数据采集系统。
它广泛应用于石油天然气，石油化工，冶金，油库等存在可燃性气体的各个行业，是保证工厂安全与人身安全的理想的监测仪表。
二、特点4~20mA DC标准信号输出，FAULT、WARNING、ALARM三对常开触点报警输出；红外无线遥控标定（零点及跨度），使用极为方便，大大减少了日常标定、维护工作量；不锈钢外壳，安装方便；抗电磁干扰；前后双盒式结构，并可进行水平方向360度旋转，便于接线并能有效的防止进水；扩散式采样；探头寿命长，正常使用下，大于三年；三、技术性能采样方式：扩散式；测量范围：0~100%LEL（LEL - 最低爆炸极限）；现场数显：0~100%LEL；测量精度：±5%F.S；响应时间：< 30秒；重复性：±2%F.S；输出信号：4~20mA DC，FAULT、WARNING、ALARM三对常开触点输出；（继电器触点容量：220V AC、30VDC 0.5A）防爆等级：ExdIICT6；防护等级：I P67 ；供电电压：15~30VDC，推荐24VDC；功耗：< 4W；四、探测器类型说明注意：用户首先应确认所定购的探测器类型，再进行相应的接线、标定、维护等操作。
Met One Instruments BX-301 中文名字说明书
BX-301M ID R ANGE M EMBRANEI NSTRUCTIONSMet One Instruments, Inc.1600 NW Washington Blvd.Grants Pass, Oregon 97526Telephone 541-471-7111Facsimile 541-471-71161 About the BX-301 Mid-Range MembraneThe BX-301 is a special purpose mid-range membrane foil assembly which may be used to verify the linearity of the BAM-1020 mass calculation system. The mass calculation of the BAM-1020 is inherently linear in nature, and therefore it is unnecessary to audit a mid range point in the vast majority of applications. The BX-301 is provided only as a convenience to certain customers who may be required to perform the check by local regulations.The BAM-1020 unit performs a span membrane check automatically every hour using it’s built-in membrane with a mass of approximately 0.800 mg/cm2. The BX-301 allows the user to periodically perform an additional span check at about 0.500 mg/cm2.The BX-301 membrane is a fragile assembly, and must be handled very carefully. Any puncture or damage to the foil surface will render the part useless. Any dirt or contamination on the foil surface will be measured as mass, and will also invalidate the measurement. This assembly must be protected and stored in a safe location away from heat and direct sunlight.2 Mid Range Span Check ProcedureNote: The BAM-1020 unit must be powered on and warmed up for at least one hour before performing the test. The pump does not need to be running during warm-up.1. Remove the ten case cover screws and washers from the BAM-1020. You will needto access the inside of the unit later to complete the test.2. Verify the factory determined ABS value of the BAM-1020 unit. This can be found inthe SETUP > CALIBRATE menu or on the calibration certificate for the unit. This is the expected mass of the span membrane foil in the unit, and will be about 0.800mg/cm2.3. Enter the TEST > CALIBRATE menu on the user interface. This is the screen thatwill be used for the membrane tests. See Section 7.13 of the BAM-1020 manual.The CALIBRATE Test Screen4. Press the START soft key to start a membrane measurement with the existing foil.The test will take about eight minutes to complete. The unit will then display themeasured value of the span membrane foil as the CAL MASS M value. Comparethis value with the ABS (expected) value and record the results. These shouldtypically match within a few micrograms. Note: If these values disagree by 5% ormore, then there is something wrong with the unit such as a dirty membrane or an incorrect ABS value. Do not proceed with the test if the BAM-1020 is not reading its own membrane correctly.5. Remove the BAM case cover. Locate the membrane assembly on the inside of theunit, and the brass raceway in which the membrane assembly slides forwards and backwards. Remove the small dust cover (two small screws and washers). Set the parts aside.MembraneMotorDust CoverMembraneAssemblyMembraneControl ArmThe Membrane Assembly Inside the BAM-10206. Carefully remove the existing membrane from the unit: Pull back the control armagainst it’s spring pressure until you can slide the membrane from the back of the assembly. There should be an expected mass value printed on the back of the mid-range membrane. Record this value. Insert the mid-range membrane foil exactly as the other membrane was installed. Note: Make sure the pin of the membrane is in the slot of the control arm, or the test will not work. Swapping membranes is a very simple matter once you know what you are doing.7. Press the START soft-key to start the test with the mid-range membrane in place.When the unit has calculated and displayed the new CAL MASS M value, record it and start the test over. Perform the test two more times and take an average of the three measured values. This average must be within 5% of the expected valueprinted on the membrane, and will typically be within a few micrograms. Record the results.8. Remove the mid-range membrane and replace the original part. Reinstall the smalldust cover and the main case cover of the BAM-1020.BAM-1020 Membrane Foil Mid-Range Linearity CheckTest Results Record:Test Performed By:Test Date:BAM-1020 Serial Number:Expected ABS Value:mg/cm2Measured Mass of Existing Foil:mg/cm2Difference:mg/cm2Difference %:%Expected Mass of Mid-Range Foil:mg/cm2Measured Mid-Range Mass, Test 1:mg/cm2Measured Mid-Range Mass, Test 2:mg/cm2Measured Mid-Range Mass, Test 3:mg/cm2Average Mid-Range Mass:mg/cm2Difference from Expected Value:mg/cm2Difference %:%。

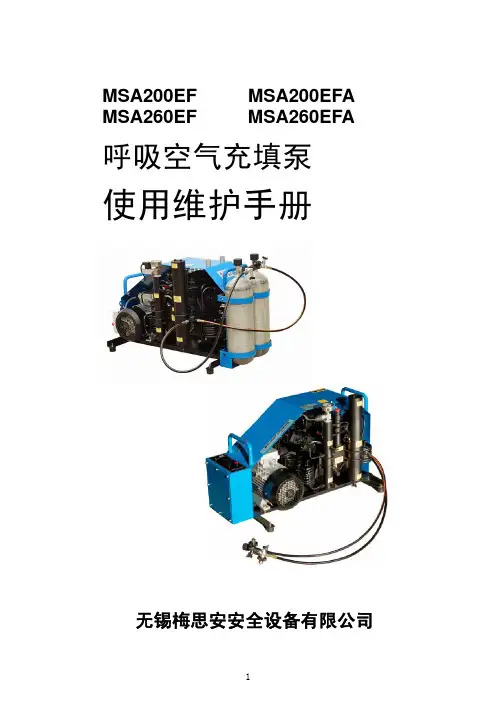

MSA200-260-EF-EFA使用说明书
MSA200EF MSA200EFA MSA260EF MSA260EFA呼吸空气充填泵使用维护手册无锡梅思安安全设备有限公司前 言前言 (4)使用简介 (5)1保修和支持1.1 保修 (6)1.2 支持 (6)2机组简介2.1 技术参数 (8)2.2 原理及结构 (9)2.3 充填泵主机构成 (10)2.3.1曲轴箱单元 (11)2.3.2缸头 (12)2.3.3安全阀 (12)2.3.4润滑单元 (13)2.3.5止回阀 (13)2.3.6冷却器 (13)2.3.7过滤器 (14)2.3.8防护罩 (14)2.3.9控制系统 (15)2.3.10低油位保护 (15)2.3.11高压压力控制器 (16)2.3.12自动排污系统（选配） (16)2.4 安全装置和警示 (17)2.5 危险区域 (18)3机组安装和使用3.1 开箱 (19)3.2 安装 (19)机组维护44.1 通则 …………………………………………………………………… 28 4.2 维护日程 …………………………………………………………………… 28 4.3 更换润滑油 ………………………………………………………………… 29 3.2.1就位 ………………………………………………………………… 19 3.2.2连接出口管路 ……………………………………………………………… 20 3.2.3安装启动高压压力控制器 ………………………………………………… 21 3.2.4电气连接 ………………………………………………………………… 21 3.2.5润滑油加注 ………………………………………………………………… 22 3.2.6检查 ………………………………………………………………… 22 4.4 检查皮带松紧 ………………………………………………………………… 30 4.5 更换进气过滤器 ………………………………………………………………… 31 故障判断55.1 故障列表 (34)电路图66.1 磁力启动器电路图 ........................................................................ 35 6.2 自动充气控制箱电路图 (36)备品备件77.1 机组总装图 (37)3.3 充填泵操作 .............................................................................. 24 3.3.1排污 ........................................................................... 24 3.3.2连接气瓶装 .................................................................. 24 3.3.3充填泵控制论 ............................................................... 26 3.3.4保存期 (27)4.6 检查高压软管 ........................................................................... 31 4.7 更换呼吸过滤器 (32)前 言!请在阅读本手册前了解以下内容：标 识危 险危险标识使用在当误操作或故障可能对人员造成人身伤害的场合。
Orion说明书
1 电池包的安装 当您收到一台新的 Orion 仪表时 首先应安装电池包 电池组的安装步骤如下
向仪表的顶端方向滑动电池包 将电池包摆入仪表的机身 在电池包和仪表的底部和弯角处分别安装两颗螺丝以固定电池包 螺丝应 当是合适的以保证电池包能正确的安装到仪表上 但不要过紧 一旦电池包安装好后 仪表会自动开机
4
2 仪表开机 如果 Orion 仪表处于关机状态 按动开启/关闭/翻页键 使仪表开机 每次开 机仪表会进行如下内容的自检
显示测试发生 液晶显示屏上的每个部分都会瞬间发亮 听到有声的警报 警报灯发亮 显示屏背光发亮 显示仪表内部诊断结果 任何测得的内部错误会出现在显示器上 一旦自我测试完成后 仪表进入测量模式 气体浓度出现在液晶显示屏上 在 此模式 仪表可投入正常使用
6
议使用含有特殊防渗护面过滤器的 MSA 采样管 P/N497600 800332 800333 或 相当的产品 它可以允许气体的渗透 但不允许水的渗透 以防止上述情况的发 生
注 意 气体警报优先于泵的警报 直到气体警报被清除为止 气体浓度的报警 可 燃 气 体 %LEL 报 警 Orion 仪表可用于探测环境中的可燃性气体 当达 到报警设置点 或达到 100%LEL 爆炸下限 浓度时报警声会响起 报警灯闪亮 以及超过浓度的%LEL 指示标志会闪烁 要消除警报 可在浓度下降后 按下更改 /复位按钮 如果浓度仍旧超过报警设置 警报会再次发生 注 意 当可燃性气体指示达到 100%LEL 时 锁定报警电路会锁定可燃性气体 读数并报警 同时有如下现象 警报声响 警报灯闪亮 100 的字样出现在显示屏 上并闪烁 该警报不能用更改/复位按钮进行重新设定 而只能关机才能消除 警告 如果达到了 100%LEL 的报警条件 您可能处于对生命有危险的境地 此时可能会有产生爆炸的充足的气体 氧气 %O2 报 警 Orion 仪表可用于探测环境中氧气总量 两种情况下会启 动警报 缺氧 氧气太多 达到任一上述条件时 警报声响报警灯闪亮超过浓度的 氧气百分比指示标志闪烁 要消除警报 可在浓度下降后 按下更改/复位按钮 如果浓度仍旧超过报警设置 警报会再次发生 有 毒 气 体 的 报 警 Orion 仪表可以探测环境中的一氧化碳 CO 硫化氢 H2S 气体 当达到了一氧化碳和硫化氢的报警设置点 报警声响 报警灯闪亮 一氧化 碳和硫化氢超过浓度的 ppm 浓度指示标志会闪烁 要消除报警 可在浓度下降后 按下更改/复位按钮 如果浓度仍旧超过报警设置 警报会再次发生 短期暴露值 STEL 的 报 警 当由 Orion 仪表测得的气体总量大于 STEL 限制 时 警报声响 报警灯亮 STEL 指示标志闪烁 要清除报警 就进入 STEL 页面 持续按下更改/重新设定按钮直到 STEL 指示标志闪烁 按下开启-关闭/翻页按钮以 清除 STEL 原记录值 STEL 警报是经过 15 分钟的暴露时间后计算出来的 STEL 标志会出现在显示 屏的上端以显示仪器暴露约 15 分钟后的平均值 平 均 时 重 值 TWA 的 报 警 当由 Orion 仪表测得的气体总量大于 8 小时的 TWA 限制时 警报声响 警报灯亮 TWA 指示标志闪烁 要消除报警 就进入 TWA 页面 持续按下更改/重新设定按钮直到 TWA 标志闪亮 按下开启-关闭/翻页按钮 以清除 TWA 原记录值 TWA 警报是经过 8 小时的暴露时间后计算出来的 TWA 标志会出现在显示屏 的上端以显示自 TWA 读数重新设置后暴露的平均值 跳动指示器 液晶显示屏上的跳动指示器每隔 30 秒闪动一次以提醒使用者该 仪表正处于开启和操作中 电池寿命指示 不管选择了哪个页面 电池电量指示会持续显示在液晶显示屏 的上端 当电池的电用完后 电池电量指示会变成空的轮廓 电池警告 电池警告表明在电池完全耗尽前还有 20 分钟额定的操作时间 注意 当电池警告出现时 仪表保留操作的持续时间由下列因素决定

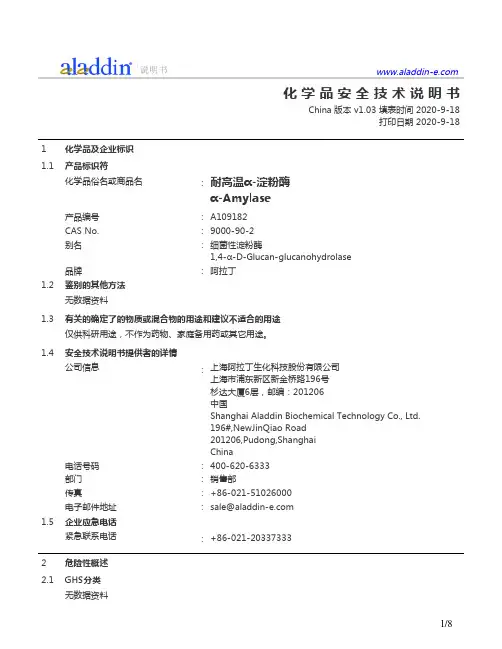

耐高温α-淀粉酶 α-Amylase产品说明书
GHS08:健康危害在眼睛接触的情况下用水冲洗眼睛作为预防措施。
如果误服切勿给失去知觉者从嘴里喂食任何东西。
用水漱口。
请教医生。
4.2最重要的症状和影响，急性的和滞后的据我们所知，此化学，物理和毒性性质尚未经完整的研究。
4.3及时的医疗处理和所需的特殊处理的说明和指示无数据资料5消防措施5.1灭火介质火灾特征无数据资料灭火方法及灭火剂用水雾,耐醇泡沫,干粉或二氧化碳灭火。
5.2源于此物质或混合物的特别的危害产品分解后性质不明5.3救火人员的预防如必要的话,戴自给式呼吸器去救火。
5.4进一步的信息无数据资料6泄露应急处理6.1人员的预防,防护设备和紧急处理程序使用个人防护设备。
防止粉尘的生成。
防止吸入蒸汽、气雾或气体。
保证充分的通风。
将人员撤离到安全区域。
避免吸入粉尘。
6.2环境预防措施不要让产物进入下水道。
6.3抑制和清除溢出物的方法和材料收集、处理泄漏物，不要产生灰尘。
扫掉和铲掉。
存放在合适的封闭的处理容器内。
6.4参考其他部分丢弃处理请参阅第13节。
7安全操作与储存7.1安全操作的注意事项避免接触皮肤和眼睛。
防止粉尘和气溶胶生成。
在有粉尘生成的地方,提供合适的排风设备。
7.2安全储存的条件,包括任何不兼容性贮存在阴凉处。
容器保持紧闭，储存在干燥通风处。
7.3特定用途无数据资料8接触控制/个体防护8.1控制参数最高容许浓度成分 CAS No. 值控制参数基准耐高温α-淀粉酶α-Amylase 9000-90-2PC-TWA没有已知的国家规定的暴露极限。
《工作场所有害因素职业接触限值》国家标准中的工作场所时间加权平均容许浓度无数据资料无数据资料 无数据资料8.2暴露控制适当的技术控制根据工业卫生和安全使用规则来操作。
休息以前和工作结束时洗手。
人身保护设备眼/面保护面罩與安全眼鏡请使用经官方标准如NIOSH (美国) 或 EN 166(欧盟) 检测与批准的设备防护眼部。
皮肤保护戴手套取 手套在使用前必须受检查。
梅思安9020说明书
9020/9010气体检测报警控制单元中文安装使用说明书中美合资无锡梅思安安全设备有限公司WUXI MSA SAFETY EQUIPMENT CO. LTD.在安装或使用、维护本产品前，必须仔细阅读本说明书，并严格按照说明书所规定的范围进行操作。
目录一、概述 (4)二、技术规格 (4)三、面板功能 (4)四、接线端子及系统连接示意图 (5)五、安装 (5)1．简述 (5)2．9010/9020仪表 (6)3．常用探测器的安装 (6)4．传输电缆（连接500S点型可燃性气体探测器） (6)六、检查 (7)七、基本操作 (7)1．功能代码简介 (7)1.1 功能代码之意义 (7)1.2 功能代码1，3，5，123和223的进入方法：.. 71.3 功能代码2，4，7，52，53等的进入方法： (7)2．常用的标定校准操作 (8)2.1 标定校准包括4个基本步骤 (8)2.2 标定校准过程如下 (8)3．功能代码简述 (9)3.1 功能代码1 检测通道的标定校准操作 (9)3.2 功能代码2 特殊工作条件的设定 (9)3.3 功能代码3 模拟检查操作 (9)3.4 功能代码4 参数设定操作 (10)3.5 功能代码5 事件保存和打印功能 (11)3.6 功能代码7 外围地址的设定 (12)3.7 功能代码52 初始化操作 (12)3.8 功能代码53 默认设置 (12)3.9 功能代码123 (13)4．预置口令的使用 (13)八、常见故障及错误信息 (13)九、订货须知 (14)十、附图 (15)一、概述本产品为意大利MSA公司原装进口仪表，功能完善，性能可靠。
通过配置各型气体探测器，可以提供可靠的气体监测和报警，为各种工业领域提供安全服务。
仪表有两个型号：9010和9020控制器。
其中9010为单通道仪表，可配接一只气体探测器，9020为双通道仪表，两个通道互相独立，可同时配接两只相同或不同的气体探测器。
梅思安说明书
Ultima-X系列气体探测器使用说明书(请以原版说明书为准)中美合资无锡梅思安安全设备有限公司WUXI MSA SAFETY EQUIPMENT CO. LTD.重要的警告本说明书只是对该类仪表作简要的介绍，具体使用说明请按原版英文说明书为准。
任何负责或将要负责安装、使用或维修本产品的人员都必须仔细阅读本说明书。
象任何复杂的设备一样，只有按照制造厂家的说明与要求去安装、使用及维修，才能使本仪表按设计的性能要求去年工作，否则，仪表将不能正常工作而致使依靠此仪表来保障安全的愿望无法实现，甚至发生更为严重的伤亡事故。
如果不按照本手册的说明去安装、使用及维修本仪表，无锡梅思安公司对本产品所作的保证将是无效的。
因此，请遵守本手册说明以保障你本人及员工的安全，欢迎用户在使用本产品之前写信或打电话来询问有关使用或维修方面的信息。
１注意事项1、本手册所叙述的变送器应按照产品标签、注意事项、警告等项说明（并仅限在指明的范围内）去安装、操作和维修保养。
2、为防止在危险环境下引燃起爆，当接通电源时探测器的防爆盒盖务必密闭。
如需打开盒盖维修或标定，先要确认环境空气中无可燃性气体存在，直至关上盒盖。
3、探测器设计用来检测空气中的可燃性气体、毒气、氧气或其蒸汽浓度，而不能测定水汽中或惰性气体中或严重缺氧环境中的可燃性气体与蒸汽浓度。
4、探测器探头探测器隔爆片上不能被粘污或涂漆。
如在安放探测器的场所进行喷漆，须注意确保探测器入口处的粉末冶金隔爆片上不能粘有漆，否则，漆会阻碍被监测的气体扩散进入探测器。
安装时探测器朝下并离地面至少0.3M，以方便检修及标定，要杜绝雨水的滴入和地面水的溅入。
5、确保探测器正常工作的唯一方法是用已知浓度的气体对探测器进行标定检查，因此标定检查应作为此系统日常检查工作的一部分。
6、探测器的电源电压为7~30VDC，推荐工作电压为24VDC。
超过30VDC的电压将导致仪表的永久性损坏！7、在进行本手册所介绍的操作和保养时，只可以使用真正无锡梅思安公司的配件，否则，可能会严重影响仪表性能。
MSA Solaris 多功能气体探测器 说明书
MSA Solaris TM多功能气体探测器操作手册在北美地区联系最近的库存点，请拨打免费咨询电话1-800—MSA-2222。
若要联系MSA国际集团，请拨打1-412-967-3354或1-800-MSA-7777。
MINE安全设备公司2004-保留所有权益。
在网站 上查阅本操作手册。
由MSA仪表部生产邮箱427，匹兹堡市，宾西法尼亚州15230警告负责仪表操作或生产产品的任何人必须他细阅读本手册。
和其他精密设备一样，只有严格按生产商指示进行操作，才能正常运行。
否则，仪表将无法正常运行，操作员可能严重受伤或死亡。
若未按本手册操作指示使用仪表，则MSA所做的保证即为无效。
为了自己和他人免受伤害。
欢迎顾客就设备使用所需的详细资料来函或来电咨询。
目录第1章仪器安全及认证 …………………………………………………………..1-1 警告 …………………………………………………………………. 1-1 安全限制和注意事项……………………………………………………1-2 仪器的生产日期…………………………………………………………1-3 认证………………………………………………………………………1-3 电子干扰…………………………………………………………………1-4第2章Solaris多气体探测器的使用………………………………………………2-1 开启Solaris多气体探测器………………………………………………2-1最后校准日期…………………………………………………………….2-2新鲜空气设置操作………………………………………………………..2-3图示2-1，电池指示……………………………………………………2-4电池寿命指示（图2-1）………………………………………………2-4电池报警…………………………………………………………………..2-4电池关闭…………………………………………………………………...2-4 警告………………………………………………………………………2-5警告……………………………………………………………………….2-5 注意事项……………………………………………………………………..2-5 传感器故障报警……………………………………………………………..2-5 警告………………………………………………………………………..2-6 校准检查……………………………………………………………………..2-6 测量气体浓度………………………………………………………………..2-7 可燃性气体（%LEL）（图2-2）……………………………………………2-7 图2-2 LEL报警值………………………………………………………2-7 警告…………………………………………………………………..……2-8 氧气测量（%O2）………………………………………………………...2-8 氧气报警状态（图2-3）………………………………………………..2-8 警告…………………………………………………………………………2-9 有毒气体测量（图2-4）…………………………………………………….2-9 图2-4 有毒气体报警状态……………………………………………….2-9 警告…………………………………………………………………………2-9 安全LED…………………………………………………………………….2-10 按键蜂鸣声……………………………………………………………………..2-10 查看可选的显示器(图2-5)………………………………………………….2-11 图2-5: 流程图…………………………………………………………….2-11 峰值读数(PEAK)(图表2-6)…………………………………………………2-12 图2-6: 在显示器上的PEAK读数……………………………………..2-12 最小读数(MIN)(图2-7)……………………………………………………...2-12 图2-7: 在显示器上的最小读数………………………………………….2-12 短期曝露值限制 (STEL) (图表2-8)…………………………………………2-13 图表2-8: 带STEL报警值的页面………………………………….2-13复位STEL ………………………………………………..……….…2-13警告……………………………………………………………………….2-14平均时重值(TWA)(图表2-9)……………………………………………….2-14 图表2-9: 带TWA报警值的页面…………………………..2-14复位TWA …………………………………………………………….2-15警告………………………………………………………………………..2-15 时间显示(图表2-10) ……………………………………………………..2-16图表2-10: 时间显示器………………………………………………….2-16 日期显示(图表2-11)…………………………………………………..….2-16 图表2-11: 日期显示 ………………………………………………..2-16 长按OFF按钮关闭Solaris型多气体探测器 ………………………..2-16第3章设置Solaris型多气体探测器 ……………………………………………3-1电源系统 …………………………………………………………………….3-1 图表3-1较冷的环境下电池的寿命将减少 …………………………….3-1 电池充电 …………………………………………………………………….3-1 警告 ………………………………………………………………………3-1 给仪器充电 ……………………………………………………………………..3-1 改变仪表设置 ………………………………………………………………..3-2进入仪表设置状态 …………………………………………………………..3-2iii第4章校准 …………………………………………………………………4-1校准Solaris型多气体探测器 ……………………………………….4-1 表4-1：自动校准和所需要的校准汽瓶 ………………………………4-1警告 ……………………………………………………………………..4-1 校准Solaris型多气体探测器 ………………………………………..4-1图4-1：校准流程图 ……………………………………………………4-2图4-2：零点标定标记 ……………………………………………………..4-3 图4-3：校准（CAL）标记 ……………………………………………4-3 自动校准失败 ……………………………………………………………..4-4第5章质量担保、维护和故障检修……………………………………………………..5-1梅思安便携式仪器的质量担保………………………………………………………………………5-1 清洗和周期性检查 ………………………………………………………….5-2 警告 ……………………………………………………………………….5-2 警告 ……………………………………………………………………….5-2 存放…………………………………………………………………………..5-3 警告 ………………………………………………………………………..5-3 装运 …………………………………………………………………………...5-3 常见故障 ……………………………………………………………………..5-3 维修步骤………………………………………………………………..5-4传感器更换 ………………………………………………………………..5-4 警告 …………………………………………………………………..5-4警告 …………………………………………………………………..5-5第6章性能说明 ……………………………………………………………6-1 表6-1：认证(决定仪表的适用的范围) …………………………6-1表6-2：仪表描述 ………………………………………………………6-1 表6-3：可燃气体–典型性能描述…………………………………….6-2表6-4: 可燃气体 – 用于校准Solaris可燃气探头的标准气瓶(P/N 10045035) ………………….6-2iv设定为58% LEL戊烷 ………………………………………6-2 表6-5：氧气- 典型性能描述 ………………………………………….6-4 环境和氧气传感器读数 …………………………………………………6-4 压力变化 …………………………………………………………………6-4 湿度变化 ………………………………………………………………….6-5 温度变化 ………………………………………………………………….6-5 表6-6：一氧化碳典型性能描述………………………………………………………..6-5表6-7：一氧化碳-用于使用校准汽缸(P/N 10045035)的Solaris型校准器的参照因素 ………………………………………..6-5 表6-8：氢化硫典型性能描述……………………………………………………..6-6表6-9：氢化硫-校准用汽瓶(P/N 10045035)Solaris型校准器的参照因素 ……………………………………….6-6第7章替换物品和附件 ………………………………………………………………..7-1表7-1：替换部件清单 ……………………………………………………7-2 表7-2：附件清单 …………………………………………………………7-3 图表7-1：替换部件(参见图表7-1) ………………………………………….7-4v第1章仪器安全及认证只有培训合格的人员才能操作Solaris多气体探测器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ultima-X系列气体探测器使用说明书(请以原版说明书为准)中美合资无锡梅思安安全设备有限公司WUXI MSA SAFETY EQUIPMENT CO. LTD.重要的警告本说明书只是对该类仪表作简要的介绍，具体使用说明请按原版英文说明书为准。
任何负责或将要负责安装、使用或维修本产品的人员都必须仔细阅读本说明书。
象任何复杂的设备一样，只有按照制造厂家的说明与要求去安装、使用及维修，才能使本仪表按设计的性能要求去年工作，否则，仪表将不能正常工作而致使依靠此仪表来保障安全的愿望无法实现，甚至发生更为严重的伤亡事故。
如果不按照本手册的说明去安装、使用及维修本仪表，无锡梅思安公司对本产品所作的保证将是无效的。
因此，请遵守本手册说明以保障你本人及员工的安全，欢迎用户在使用本产品之前写信或打电话来询问有关使用或维修方面的信息。
１注意事项1、本手册所叙述的变送器应按照产品标签、注意事项、警告等项说明（并仅限在指明的范围内）去安装、操作和维修保养。
2、为防止在危险环境下引燃起爆，当接通电源时探测器的防爆盒盖务必密闭。
如需打开盒盖维修或标定，先要确认环境空气中无可燃性气体存在，直至关上盒盖。
3、探测器设计用来检测空气中的可燃性气体、毒气、氧气或其蒸汽浓度，而不能测定水汽中或惰性气体中或严重缺氧环境中的可燃性气体与蒸汽浓度。
4、探测器探头探测器隔爆片上不能被粘污或涂漆。
如在安放探测器的场所进行喷漆，须注意确保探测器入口处的粉末冶金隔爆片上不能粘有漆，否则，漆会阻碍被监测的气体扩散进入探测器。
安装时探测器朝下并离地面至少0.3M，以方便检修及标定，要杜绝雨水的滴入和地面水的溅入。
5、确保探测器正常工作的唯一方法是用已知浓度的气体对探测器进行标定检查，因此标定检查应作为此系统日常检查工作的一部分。
6、探测器的电源电压为7~30VDC，推荐工作电压为24VDC。
超过30VDC的电压将导致仪表的永久性损坏！7、在进行本手册所介绍的操作和保养时，只可以使用真正无锡梅思安公司的配件，否则，可能会严重影响仪表性能。
如擅自作超出本手册范围的修理或改动，或由非无锡梅思安指定的维修人员进行修理都可能引起产品不能按照设计性能工作，从而可能会导致依赖于此产品保障安全的用户遭受人身伤害，甚致死亡。
对此本公司将不承担责任。
２目录第一部分：Ultima-X气体探测器1.1：概述1.2：性能指标1.3：安装结构1.4：开机1.5：维修与保养1.6：附件第二部分：Ultima-X标定器、控制器2.1：标定器2.2：控制器2.2.1：概述2.2.2：标定2.2.3：操作2.2.4：维修与保养３４第一部分：Ultima-X 气体探测器1.1：概述该Ultima-X 气体探测器为美国MSA 公司进口产品，其结构紧凑，性能优良，可靠性高。
该探测器是监测可燃性气体、有毒有害气体或氧气的全自动化仪表，它的检测原理是：可燃气体为催化燃烧或红外吸收原理；毒气为电化学原理。
该探测器的输出信号有4~20mA 标准信号或者内置继电器干触点输出，方便用户使用，并能与MSA 的5000、6000、Toxgard ，9020/9010系列控制仪表配套使用，亦可连接用户自己的读出装置上使用。
该Ultima-X 探测器广泛应用于石油天然气，化工，冶金，油库，矿业，水处理等存在可燃性气体或有毒有害气体的各个行业，是保证工厂安全与人身安全的理想的探测器。
1.2：性能指标检测气体类型可燃气体、氧气、毒气氧气、毒气可燃气体（XE 催化型） 温度 范围可燃气体（XIR 红外型）－40—60℃（典型值）零点漂移 ＜ 5%F.S / 年 典型值 量程漂移 ＜ 10%F.S / 年 典型值 漂 移XIR 红外型 ＜ 2%F.S /年 典型值 噪 音〈 1% F.S 重复性± 1% F.S 或2 ppm （个别气体有些不同）线 性± 2% F.S （氧气,一氧化碳）± 5% F.S 或 2ppm （非CO 有毒气体）± 3% F.S （<50%LEL 可燃性气体）± 5% F.S （>50%LEL 可燃性气体） 精 度Ultima-XIR 仪表线性± 2% F.S （<50%LEL 可燃性气体）± 5% F.S （>50%LEL 可燃性气体）５达刻度值 20%的时间(氧气和毒气)< 12S (典型值6S) 达刻度值 50%的时间 (氧气和毒气)< 30S (典型值12S)达刻度值 50%的时间 (可燃气体)< 8S 达刻度值 90%的时间 (可燃气体)< 20S 响应 时间达刻度值 90%的时间(Ultima-XIR 仪表不带防护罩)<2S湿 度 15-95% RH 不凝露 湿 度(Ultima-XIR 仪表) 0-95% RH 不凝露催化燃烧式可燃气3年 (典型值) IR 红外可燃气 5年 (典型值) 氧气和毒气 2年 (典型值)探测器 寿 命质量保证期 1年; Ultima-XIR 为 2年氧气和毒气两线制或三线制（带继电器输出或LED 指示）布线 要求mA 输出可燃气体三线制氧气和毒气7-30VDC 催化式可燃气 7-30VDC 电源输入要求mA 输出型IR 红外可燃气10-30VDC氧气和毒气有两线制或三线制(如；带继电器输出)mA 输出型4~20mA可燃气体为三线制三级报警 信号输出继电器触点输出故障报警30VDC@5A (SPST)250VAC@5A (SPDT)尺寸和重量尺 寸Ultima-X 160.3 x 99.3x 261.1mm3(不锈钢) Ultima-XA 160.3 x 99.3x 261.1mm3(工程塑料) Ultima-XIR 160.3 x 99.3x 320.1mm3(不锈钢)重量Ultima-X/XIR 4.7Kg(不锈钢)Ultima-XA 0.7Kg(工程塑料)连接口4个3/4英寸NPT或25mm 接口1.3：安装结构Ultima-X 气体探测器有多种型号，外壳全部是符合标准的坚固的不锈钢外壳或坚硬的工程塑料外壳：Ultima-XA是普通外壳，可测毒气、氧气；Ultima-X/XIR是不锈钢外壳，有防爆和非防爆之分，防爆外壳（符合I等1级，B、C、D组危险场所要求），可测可燃气、部分毒气、氧气。
以上多种型号都有双盒式产品（探头远传分离连接）。
如果用户需要订购选择件（如：管道安装组件）与该仪表一起使用，请参看相关的说明。
（具体外形结构见图1, 图2，图3，接线图见图4。
）Ultima-XA外形结构及安装示意图（图1 ）６Ultima-XIR外形结构及安装示意图（图3 ）７Ultima-XA/XE/XIR接线示意图（图4）警告!为了避免人身伤害，在安装连线Ultima-X探测器时，应切断仪表的电源。
在打开Ultima-X防爆型探测器的仪表盖之前，需确认周围环境中无可燃气与空气的混合气体。
否则，如金属物体触及表内电路而产生火花会引起爆炸。
必须严格禁止水和灰尘通过管道和连线进入仪表腔体内。
所以连线接口处的密封圈是必须安装完好的，否则容易损坏仪表线路板，引起仪表故障。
安装本仪表必须遵照国家电气及本地的电气安装规定。
否则可能导致严重的人身伤亡！连线安装步骤：1）打开Ultima-XA仪表的盖子，用“一” 字起子 , 旋开面板四个角上的固定螺丝,小心向外移出,可以看到图4的接线端子。
打开Ultima-X/XIR 仪表的盖子，只需用手旋开盖子，可以看到有一个拉环，小心地向外拉出，可以看到图4的接线端子。
2）选择某个连接口处将待接电缆线穿进去，在仪表的电路板的接线端子J8上８接线。
如使用的是屏蔽电缆，将屏蔽层接在现场导线的屏蔽层上。
3）请认清导线的接线标志，并使接线牢固，以保证接线正确。
4）重新利用拉环按照原来的方位小心地推入线路板，并压紧。
5）将穿线钢管固定在连接口处，将电缆线拉紧以防松弛，注意进线口处密封圈是否紧套在进线电缆上，以防止水或水汽渗入。
6）重新安装固定好仪表的盖子7）连线的距离根据所用的导线线径和探测器是否带继电器输出的不同而有所不同具体如下所示：A．W．G为美国线规，其中对应关系如下表：A．W．G为美国线规线径(mm)A．W．G 12 2.057A．W．G 16 1.295A．W．G 18 1.016A．W．G 22 0.7112 * 1M(米) =3.28 FEET９1.4：开机I 、初次开机Ultima-X 气体探测器出厂时已由厂家标定好，开机即可使用。
但是为了更好的适合客户的检测气体种类和使用环境，建议第一次通电时进行一次初始标定。
其监测量程及输出是预先设定的。
电源接通后，LCD 即显示全部自测项目，以及软件版本号码。
然后，仪表便开始显示气体浓度值，气体种类名称，及其相应的测量单位：．ｐｐｍ．％气体（仅用于氧气） ．％ＬＥＬ正常工作期间，Ultima-X 仪表显示其周围环境的气体浓度。
相应的输出信号被输出送到控制器去。
长度（FEET ） 探头 型号电源 供电电压导线 种类 A ．W ．G不带RELAY带 RELAY最大线电阻（欧姆）12AWG 3600 2200 16AWG 1400 900 12V 18AWG900 640 300 12AWG 10000 7700 16AWG 4200 3000 Ultima-XA Ultima-X24V 18AWG2500 2100 60012AWG 900 600 16AWG 500 400 12V 18AWG300 250 300 12AWG 5000 4000 16AWG 3500 2500 Ultima-XIR24V 18AWG2000 1500600II、标定与任何其他气体探测器一样，探测器需要经常直接通入气体以校正其功能。
标定的间隔时间取决于探测器的工作时间及其所接触的化学物质。
新的探测器需要比较经常地进行标定，直至标定记录显示探测器已稳定，此后，标定即可按常规日程表进行。
Ultima-X可燃气探测器如位于可能有非可燃性化学物质泄漏，如：硅、硅酸盐及卤族元素化合物（含有氟、氯、溴、碘的化学物），可能降低探测器灵敏度。
当需要进行标定调整时，Ultima-X气体探测器可以由单人进行遥控操作。
标定操作需要下列两种附件中的一种：标定器或控制器。
1、标定器具有以下功能：．调零位．标定（零点及量程）．改变多路输出型的多路地址编码2、控制器除以上标定器的功能以外，还可进行下列操作：．与MSA Ultima-X带继电器输出一起使用时，设定三级报警点，设定三级报警，故障报警及继电器输出功能。
．显示最近一次完成标定的日期。
．按选定的时间段落显示最高气体浓度读数。
