可燃气体探测器使用说明书
可燃气体探测器使用说明书
功能特点● 高可靠性传感器 ● 自动复位 ● 采用微处理器控制● 故障自动检测指示 ● 探测天然气、液化石油气 ●采用工艺制造，稳定性好SMT可燃气体探测器使用说明书产品概述本产品为高稳定性可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏。
探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，安装简单。
探测器内置MCU进行中央控制处理，各功能模块直接或间接与MCU的I/O口线相连接，通过固化在MCU内部的程序来完成探测器各功能模块的正常工作，从而使探测器工作更加稳定，安全可靠。
本产品适合家庭住宅区、楼盘别墅、宾馆、公寓等存在可燃气体的场所，进行安全监测。
时间：约180S 报警指示：工作指示灯显红色闪烁故障指示：长亮，蜂鸣器长鸣报警声压：≥85dB/m 工作温度：-10℃ ～ +50℃安装方式：壁挂报警方式：联网输出/声光报警外形尺寸： 执行标准：GB15322.2-2003预热工作指示灯显黄色环境湿度：最大95％RH （无凝结现象）** 1157235mm 技术参数DC9-16V AC100-240V 90mA工作电压：或静态电流：≤ ≤30mA(低功耗型)报警电流：≤100mA≤40mA(低功耗型)额定功率：≤3W (AC 220V 供电)报警浓度：10% LEL安装与接线1. 首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。
2. 根据燃气的轻重在合适的地方安装探测器。
探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。
3.将安装螺丝固定于墙面，挂上探测器。
4.家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。
GST-BF003M点型可燃气体探测器说明书
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
GST-BF003M测量范围为0~100％LEL的点型可燃气体探测器安装使用说明书（Ver.2.09,2020.06）目录一、概述 (1)二、特点 (1)三、技术特性 (1)四、结构特征 (2)五、安装与布线 (2)六、使用与操作 (4)七、应用方法 (4)八、报警检测方法 (5)九、常见故障及维修 (6)十、报废 (6)十一、注意事项 (6)一、概述GST-BF003M测量范围为0~100％LEL的点型可燃气体探测器（以下简称探测器）是一种安装在爆炸性危险环境的气体探测设备，它将现场的可燃气体浓度转换成数字信号并传送到位于安全区的可燃气体报警控制器，以达到监测现场可燃气体浓度的目的。
本产品符合GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.2-2010《爆炸性环境第2部分：由隔爆设备“d”保护的设备》及GB 15322.1-2003《可燃气体探测器第1部分：测量范围为0~100%LEL的点型可燃气体探测器》等标准的要求。
探测器通过四芯电缆与处在安全区的可燃气体报警控制器连接，其中两根线为DC24V电源线，另两根为总线。
本探测器防爆标志为Ex d II C T6 Gb，适用于石油、化工、机械、医药、储运等行业爆炸性气体环境的1区和2区，不适用于0区及煤矿井下环境。
本探测器可用于室外环境。
二、特点本探测器采用催化燃烧传感器，工作稳定，安装简单，可方便的进行联网控制。
三、技术特性1.工作电压：电源额定电压：DC24V 允许范围：DC12V～DC28V总线额定电压：24V 允许范围：16V～28V2.工作电流：电源电流≤40mA总线监视电流≤2mA总线报警电流≤3mA3.传感原理：催化燃烧4.取样方式：自然扩散5.传感器使用寿命：2年6.检测范围：0～55%LEL7.检测气体：甲烷（天然气）或丙烷（液化石油气），具体见产品铭牌8.报警设定值：高限报警设定值：50％LEL低限报警设定值：20％LEL9.响应时间：小于30s10.线制：四线（两根DC24V电源线，两根总线）11.编码方式：电子编码，编码范围1～24212.使用环境：温度范围为-40℃～＋60℃、相对湿度≤95%、海拔高度≤1000m的无腐蚀性气体的环境13.探测器进线接口：1/2英寸NPT外螺纹14.外壳防护等级：IP63（安装专用传感器防护罩后可达到IP65）15.防爆标志：Ex d IIC T6 Gb16.防爆合格证号：CE16.146317.计量器具型式批准证书及编号：冀Y2004-132号四、结构特征1.结构特征本探测器按GB 3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB 3836.2-2010《爆炸性环境第2部分：由隔爆设备“d”保护的设备》、GB 15322.1-2003《可燃气体探测器第1部分：测量范围为0~100%LEL的点型可燃气体探测器》的规定设计制造，全面达到隔爆型产品要求，壳体、螺旋套等零件配合的隔爆螺纹、隔爆接合面参数全部达到标准规定。
可燃气体探测器安装使用说明书-上海松江费加罗电子有限公司
SFJ-11A/T 系列点型可燃气体探测器 安装使用说明书1、 产品特点：采用日本费加罗技研株式会社的半导体传感器，具有功耗低、使用年限长、稳定性好和不需调零或校准等特点。
2、 适用范围：适用于存在可燃气体泄漏危险的固定场所（有防爆要求的场所除外)。
注意： 本产品不适用于存在硅蒸汽或长期存在浓度较高的可燃气体、有害气体的环境！3、 主要技术指标：工作电压：DC24V ； （最低允许工作电压：DC12V ） 适用气种和报警值： 天然气（甲烷）：10%LEL ；适用环境：室内使用，环境温度 -10～55℃，相对湿度＜95%；功 耗：监视状态：＜1W(约0.5W)，报警状态：＜1W ； 响应时间：≤30s ； 预热时间：180s贮存温度：-25～70℃ 使用年限：5年(仅限于正常使用环境和条件下) 尺寸及净重： Ф107X43mm ，110g 联动功能(选配)：⑴ 联动关断紧急切断阀： 可联动口径50mm 及其以下的直流电磁切断阀（布线距离10米以内）； ⑵ 输出无源常开接点信号：接点容量：DC24V/1A4、安装接线说明：4.1 探测器可以吸顶安装或壁挂安装，壁挂安装时应安装在距所保护空间的顶部30厘米以内；4.2 应避免将探测器安装在空气流动过大的地方，并应使探测器距可能的泄漏点的水平距离在3～4米的范围以内。
4.3 应先安装探测器底座，可将底座固定于86式预埋盒或用膨胀螺丝固定于墙上或顶棚上；壁挂式安装时，应注意使底座的方向指示箭头朝上。
然后将连接线正确、可靠地接入底座的相应端子，最后将探测器可靠地拧入底座。
吸顶式安装壁挂式安装（注意底座方向指示箭头朝上）4.4 接线说明： ⑴、布线要求：所布电源线的线径应保证在每个探测器端的电压绝对不低于12V （一般应按15V 计算），这应该根据布线距离和总消耗电流计算确定（具体计算方法参见附录1）；所布的信号总线（S+）和联动接线等应有足够的抗拉性，一般其截面积应不低于1.2 mm 2。
可燃 有毒气体探测器SFD-600(BA)及气体报警控制器SFD-300说明书
SFD-600(BA)可燃/有毒气体探测器、SFD-300气体报警控制器注意事项一、安装、使用前应仔细阅读本说明书。
二、安装接线时应认知探测器与报警控制器每个接线端子的功能，并按照系统图接线。
三、断电后才能打开探测器外壳盖。
四、探测器和报警控制器必须安装在说明书规定的温、湿度范围内的场所。
五、出厂时，壁挂式报警控制器引出的三线插头已自带接地引脚，安装前必须确认与之连接的三线插座有保护接地。
出厂时，盘装式报警控制器未带三线插头，安装时为确保报警装置安全接地，应将所有连接报警控制器的电缆金属屏蔽层，都在报警控制器的星形接地点处可靠接地。
探测器内、外各有一个接地点，应使之安全接地，以防受到现场射频的干扰。
如探测器、报警控制器两侧不是使用同一保护接地，那么，探测器与报警控制器只可选择其中一侧接地，两侧同时接地产生的地线电位差，会形成地环路干扰，导致报警装置误报警。
六、探测器和报警控制器之间的连接电缆，必须依据本说明书相关条款选择使用，在野外铺设一定要穿金属套管并埋地。
七、定期检验、标定气体报警装置，以确保其有良好的检测线性。
八、如对本说明书提示的安全注意事项发生疑问，可咨询相关专业部门或联系本公司。
如发现本说明书中未提及的安全信息，或有必须添加与纠正的内容，请直接与本公司联系，我们真诚地接受任何诚恳的批评与指正。
重要提示安装在高度危险场所的可燃、有毒气体报警装置，是为了预防爆炸、起火、中毒等事故的发生，使用者必须了解可能导致重大安全生产事故的危险隐患，由于不正确的安装、操作、维护报警装置所造成的安全事故，使用者后果自负。
电子产品在使用过程中，存在发生故障的可能。
安装了气体报警装置的场所，也不能保证绝对的安全，用户应该清楚其作用只是增加了一道安全防线，需要大家进一步加强安全意识，杜绝安全隐患。
目录第1部分简介 (1)1、公司简介 (1)2、产品概述和设计、制造、检定遵照的国家标准 (2)2、1产品概述 (2)2、2可燃、有毒气体报警装置符合的现行国家标准 (2)3、技术参数 (2)3、1主要元器件 (2)3、2主要技术指标 (2)4、部件结构 (3)4、1整机组成 (3)4、2报警控制器部件 (5)4、3探测器部件 (6)第2部分安装说明 (8)1、安装选点 (8)1、1报警控制器的安装 (8)1、2探测器的安装 (8)2、电缆线选择与布线要求 (9)3、控制器和探测器安装固定 (9)3、1报警控制器安装 (9)3、2探测器安装 (9)4、报警控制器、DCS、PLC等工控系统与探测器连线 (10)4、1报警控制器与探测器接线示意图 (10)4、2探测器与DCS、PLC等工控系统连接示意图 (10)4、3报警控制器开关量输出与警灯、防爆风扇等外接设备的连接 (11)4、4报警控制器输出的4~20mA标准信号输出与DCS或PLC系统连接 (12)4、5报警控制器的总线信号（RS485或CAN）输出与消防控制主机、DCS或PLC等系统连接 (13)4、6报警控制器与SFD-900备用电源连接 (13)第3部分操作介绍及产品维护 (13)1、显示界面介绍 (13)1、1延时界面 (13)1、2测量状态界面 (14)1、3操作界面 (14)2、菜单内容说明 (15)2、1设置功能的子菜单 (15)2、2校准功能的子菜单 (15)2、3查询功能的子菜单 (15)2、4其它功能的子菜单 (16)3、操作方法 (16)4、产品维护 (18)4、1探测器的寿命及注意事项 (18)4、2日常故障检修 (18)5、SFD-300气体报警控制器端子接线示意图 (20)6、SFD可燃、有毒气体报警装置系统接线图 (21)第1部分简介1、公司简介深圳市索福达电子有限公司的前身是深圳市索富光纤通信设备有限公司的工业安全产品设备部，2003年公司经改制后成为独立法人，厂址位于深圳科技园中区。
IR2100-Ⅱ点型可燃气体探测器 使用说明书_CHS
使用说明书担保无锡格林通安全装备有限公司（以下称WUXI GLT）将全面负责IR2100-Ⅱ点型可燃气体探测器（以下简称仪表）的使用、调试、服务、维修、指导等工作，并在正常使用和保养之下，从发运之日开始免费保修两年。
所有担保不包括未经WUXI GLT批准同意而擅自进行更换和修理的产品，或因不慎和不正确的安装和使用所造成的损坏，也不包括原来的商标已被撕掉或被更换的产品。
重要提示1.使用仪表之前，请详细阅读本使用说明书；2.仪表的操作、维修必须经过专职培训合格人员才能完成，WUXI GLT可提供此类培训；3.请严格按照本使用说明书的规定要求安装，并应遵守国家和企业的有关法律、法规、标准，以充分保障员工的安全，避免发生危险；4.我们建议客户和WUXI GLT签订一份长期的维修服务合同，以保证仪表获得最佳的运行性能。
目录1.概述 (1)1.1.产品简介 (1)1.2.工作原理 (1)2.安装 (2)2.1.安装要求 (2)2.2.注意事项 (3)2.3.安装步骤 (3)3.运行与调试 (4)3.1.标定装置 (4)3.2.IR2100-Ⅱ探测器接JB接线盒的调试及标定 (5)3.2.1.清零 (5)3.2.2.标定 (5)3.2.3.标定注意事项 (6)3.2.4.操作流程图 (6)3.2.5.标定指示器状态列表 (6)3.3.IR2100-Ⅱ探测器接IR2100-Ⅱ显示单元的调试及标定 (7)3.3.1.启动 (9)3.3.2.气体核对 (9)3.3.3.清零 (9)3.3.4.标定 (10)3.3.5.设置 (10)3.3.6.继电器复位（rSt） (12)4.IR2100-Ⅱ探测器通讯参数 (13)4.1.通讯接口参数 (13)4.2.恢复通讯默认参数 (13)4.3.M ODBUS读协议（查询） (13)4.4.M ODBUS读协议（响应） (13)4.5.M ODBUS写协议（查询） (14)4.6.M ODBUS写协议（响应） (14)4.7.支持的功能码 (14)4.8.异常响应 (14)4.9.异常代码 (15)4.10.寄存器地址 (15)4.11.寄存器详解 (15)5.IR2100-Ⅱ显示单元通讯参数 (19)5.1.IR2100-Ⅱ显示单元RS485通讯参数 (19)5.1.1.通讯接口参数 (19)5.1.2.Modbus读协议（查询） (19)5.1.3.Modbus读协议（响应） (19)5.1.4.Modbus写协议（查询） (19)5.1.5.Modbus写协议（响应） (19)5.1.6.支持的功能码 (19)5.1.7.异常响应 (19)5.1.8.异常代码 (19)5.1.9.主机地址 (20)5.2.IR2100-Ⅱ显示单元HART通讯参数 (21)6.导线选择参考（供电电压为24V时） (25)7.维护 (25)7.1.制定维护时间表 (25)7.2.调零和重新标定 (25)7.3.润滑螺纹和密封 (25)7.4.保证IR2100-Ⅱ显示单元的完整性 (25)8.仪表故障代码及其处理方法 (26)9.技术参数和机械参数 (27)9.1.技术参数 (27)9.2.机械参数（不含接线盒） (27)10.版本记录 (28)1.概述1.1.产品简介IR2100-Ⅱ系列仪表适用于固定安装在石油化工生产装置，用以连续测量环境中可燃性气体或蒸汽的浓度（爆炸下限以下），并输出与被测气体百分浓度（%LEL ）成正比的4～20mADC 工业标准模拟信号，与可燃气体报警控制器、DCS 或PLC 设备构成一个检测系统，以实现安全保障的目的。

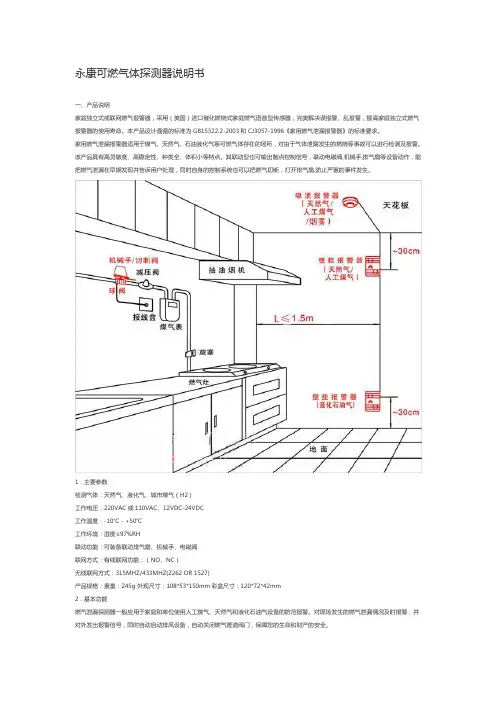

永康可燃气体探测器说明书
永康可燃气体探测器说明书一、产品说明家庭独立式或联网燃气报警器，采用（美国）进口催化燃烧式家庭燃气语音型传感器，完美解决误报警、乱报警，提高家庭独立式燃气报警器的使用寿命。
本产品设计遵循的标准为GB15322.2-2003和CJ3057-1996《家用燃气泄漏报警器》的标准要求。
家用燃气泄漏报警器适用于煤气、天然气、石油液化气等可燃气体存在的场所，对由于气体泄漏发生的燃烧等事故可以进行检测及报警。
该产品具有高灵敏度、高稳定性、种类全、体积小等特点。
其联动型也可输出触点控制信号，联动电磁阀,机械手,排气扇等设备动作，能把燃气泄漏在早期发现并告诉用户处理，同时自身的控制系统也可以把燃气切断，打开排气扇,防止严重的事件发生。
1．主要参数检测气体：天然气、液化气、城市煤气（H2）工作电压：220VAC或110VAC、12VDC-24VDC工作温度：-10℃ - +50℃工作环境：湿度≤97%RH联动功能：可装备联动排气扇、机械手、电磁阀联网方式：有线联网功能：（NO、NC）无线联网方式：315MHZ/433MHZ(2262 OR 1527)产品规格：重量：245g 外观尺寸：108*53*150mm彩盒尺寸：120*72*42mm2．基本功能燃气泄漏探测器一般应用于家庭和单位使用人工煤气、天然气和液化石油气设备的防范报警。
对现场发生的燃气泄漏情况及时报警，并对外发出报警信号，同时自动启动排风设备，自动关闭燃气管道阀门，保障您的生命和财产的安全。
a. 新增传感器漂移自动补偿功能 ,防止了误报和漏报。
b. 报警器故障提示功能,传感器损坏自动提示，以便用户更换和维修,防止了不报警的危险。
c. 可以带排气扇，机械手，电磁阀，当发生报警时能自动关阀机械手，电磁阀，打开排气扇等。
使得完全可以实现24小时报警处理功能，更好的保护用户的生命和财产的安全。
二、安装说明1．安装位置a. 报警器安装位置：距离气源半径1.5米范围内，通风良好处：b. 煤气、天然气——比空气轻，漂浮在高处，无线燃气探测器应安装于气源的上部。
可燃气体探测器 说明书
1.1GST-BT（Y，R）002F型独立式可燃气体探测器1.1.1特点GST-BT（Y,R）002F独立式可燃气体探测器系列采用半导体气敏元件，工作稳定，无需调试，采用挂片壁挂安装方式，安装简单，接线方便，广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。
独立式可燃气体探测器系列品种齐全，可以检测天然气（T）、液化石油气（Y），人工煤气（R），采用AC220V供电，可提供两种输出，一对无源常开触点用于控制通风换气设备或为其它设备提供常开报警触点，一对有源触点用于直接控制煤气管道电磁阀。
1.1.2主要技术指标(1)检测元件：半导体自然扩散式(2)工作电压：AC187V～AC253V(3)功耗：正常监控状态≤3W报警状态≤5W(4)报警浓度：天然气(BT系列)： 3000×10-6 (6%LEL)人工煤气(BR系列)： 400×10-6 (1%LEL)液化石油气(BY系列)：2000×10-6(10%LEL)(5)预热时间：3分钟～6分钟(6)报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声。
(7)输出触点：无源常开触点容量：220V/1A有源触点：适用于DC12V单向直流脉冲电磁阀；电磁阀驱动能力：1000μF电容放电 (8)使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露(9)外形尺寸：121mm×87mm×47mm1.1.3结构特征、安装与布线GST-BT（Y、R）002F型独立式可燃气体探测器由两部分构成：探测器及挂片，其结构特征如图1- 1所示。
图1- 1安装方法：首先根据安装使用说明书的要求确定安装位置，将金属挂片固定在合适的位置上，然后将接线端子盖打开，根据安装使用说明书的要求将线接到相应的端子上，随后盖上接线端子盖，最后将探测器背面边缘的凹槽对准金属挂板的固定钩，向下压入固定。
同时将探测器AC220V电源输入插头插到AC220V电源插座上。
可燃气体检测探头使用说明书
PICKETER-Ex智能型可燃气体检测探头目录.重要提示 (1).产品简介 (1).技术指标 (2).工作原理 (4)工作方框图 (5).结构说明 (6).探头安装 (7).探头连线 (8)探头与二次仪表的连接 (9)探头与DCS控制系统的连接 (10).探头使用 (11).标校设备 (12).探头标校 (13).输出信号标校及参数设定 (15).关联设备 (20).传感器的更换 (21).探头变送器电路板的更换 (22).传感器原理 (23).一般故障排除 (24).注意事项 (25).产品证书 (26).产品配套 (27).跟踪服务卡 (29)重要提示－为了更好地发挥本探测器（以下按习惯称为检测探头）保障安全的作用，用户使用前请仔细阅读本说明书，以防止因误操作而造成不必要的损失！如有疑问，请与本公司联系。
产品简介－PICKETER-Ex智能型可燃气体检测探头，是固定式连续检测空气中存在的可燃气体浓度的安全检测仪表。
－PICKETER-Ex智能型可燃气体检测探头，采用催化燃烧式传感器，结合本公司开发的具有零点漂移补偿、程序控制信号输出、磁棒遥控调校等功能的智能电路，使得该产品具有技术领先、检测可靠、日常维护工作简单等特点。
－PICKETER-Ex智能型可燃气体检测探头，吸收了国外同类先进产品结构设计之优点，采用了独特的隔爆结构，使繁琐的探头维护及标校工作，变得简单易行。
－PICKETER-Ex智能型可燃气体检测探头，广泛应用于石化、冶金、化工、电力、天然气、环保、市政及其它需要检测可燃气体的场所。
技术指标检测对象：空气中的可燃气体检测范围（量程）：0～100%LEL检测方法：自然扩散工作方式：固定式连续工作传感器性质：催化燃烧方式输出信号性质：4mA～20mA恒流输出（负载电阻小于500Ω）工作电压：外部提供+15V～+24V直流电源工作电流：动态电流小于100mA工作环境湿度：≤95%RH工作环境温度：-40℃～+70℃显示方式：直接显示空气中可燃气体爆炸下限百分比浓度值－%LEL（采用液晶显示，并具有背光源）最小显示值：1%LEL基本误差：≤±3%（）响应时间：≤20秒传感器寿命：一般大于2年（探头工作环境恶劣，将缩短传感器的使用寿命）连线方法：可直接与G1/2″外螺纹防爆软管相连或采用简便方法相连连线电缆：三芯带护套电缆（建议选用屏蔽电缆）连线距离：与二次仪表相连距离可达到1000米（单根总线径≥）接点输出：具有直流干接点常开信号输出，容量为DC +24V 1A安装要求：探头自备安装板，只需用户提供一根直径40mm～50mm的固定柱子防爆形式：隔爆型防爆等级：ExdⅡCT6防爆合格证：CE041396计量许可证：京制00000344外形尺寸：厚123 mm×宽133 mm×高120mm （不包括传感器）探头重量：4Kg工作原理－当检测探头周围空气中存在的可燃气体扩散到传感器气室时，气室中两只传感元件上的催化剂使可燃气体进行无焰燃烧，产生热量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品概述 本产品为高稳定性可燃气体探测器（以下简称探测器），用于探测可燃气体泄漏。
探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，内置高性能集成电路进行控制处理，通过脉冲输出实现对电磁阀进行控制，从而使探测器工作更加稳定，安全可靠。
本产品适合家庭住宅区、楼盘、别墅、宾馆、饭店、公寓等存在可燃气体的场所，进行安全监测。
产品图片 测试按钮 电源/预热指示灯 报警指示灯 功能特点 ● 高可靠性传感器 ● 自动复位 ● 采用微处理器 ● 故障自动检测 ● 探测天然气、石油液化气 ● 采用SMT 工艺制造，稳定性好 技术参数 工作电压：DC-9-16V 或AC220V 静态电流：≤90mA 报警电流：≤150mA 报警浓度：10%LEL
额定功率：≤3.5W 预热时间：约90S
报警指示：报警指示灯闪烁（红色） 预热指示：电源/预热灯闪烁（绿色 工作指示：电源/预热灯常亮（绿色） 环境温度：-10℃~+50℃
环境湿度：最大95%RH （无凝结现象） 安装方式：壁挂
报警输出：声光、常开、常闭、电磁阀驱动（可选） 无线输出315MHz 或433MHz （可选） 无线距离：空旷地100米（需选择无线型） 报警声压：≥85dB/m 外形尺寸：115*72*41mm 执行标准：GB15322.2-2003
安装与接线
一、首先确定所需检测的气体比空气重还是比空气轻，比
空气轻的气体：天然气、人工煤气、沼气等；比空气重的气体：液化石油气等。
二、根据燃气的轻重在合适的地方安装探测器
要探测比空气重的气体时：安装高出地面0.3-1.0米；要探测比空气轻的气体时：安装低于天花板0.3-1.0米。
以上安装均需距气源半径1.5米以内。
（详见下图）
三、将安装螺丝固定于墙面，挂上探测器。
四、家庭安装应注意，安装位置不能离燃气灶具太近，以
免探测器受到炉火烘烤；不能安装在油烟大的地方，
常开常闭12V输入/电磁阀驱动
ON CN 12Vin/V AL
注：红黑线为多功能接线，接12V电源时（探头不接220V）可给探头供电，当接电磁阀时可作为电磁阀驱动输出
3、如果探测器“红-黑（VAL）”线连接电磁阀，在探
测器报警会驱动电磁阀切断燃气供应
4、当可燃气体排出或稀释到探头设定值（参考“技术
参数”）后，探测器恢复到正常工作（监测）状态.。
产品测试
探测器安装完毕后，可用打火机以不点火的方式在
气体对流窗＜5cm左右的就离向周围释放一些气体
来检测是否能报警。
在测试联网调试时，可以按下
“测试”按钮来模拟报警情况。
探测器同样可以输
出联网信号（常开或常闭开关量）输出，可作为各
种安防报警主机的防区输入；V A是连接用来驱动
驱动电磁阀关闭。
注意：不要频繁用燃气探测让探测器报警来调试联
网或试验，这样会降低气敏元件的灵敏度。
如果仅
调试联网需要探测器报警时，可按“测试”按钮。
日常维护
探测器长时间使用气体对流窗处会有一些油污吸
附，影响灵敏度，建议用户每三个月（或视污物情
况）用少量清洁剂对探测器的气体对流窗进行清
洗，清洗后对探测器重新测试。
警情处理
当环境空气中可燃气体浓度达到或超过探测器预
设值时，探测器会持续报警，这时应：
1、关掉燃气管道总阀门。
2、立即打开窗户使室内空气流通。
3、熄灭所有火源，避免使用一切能产生火花的物品
如打开打火机、划火柴等。
4、避免开关各种电器
5、检测气体泄漏原因并通知相关部门或专业人员。
如果是误报则需检查探测器安装位置是否合适注意事项
1、本产品须正确接线且电源正常供电，否则无法正
常工作。
2、本产品需按照说明书的要求定期维护。
3、探测器使用寿命有限，应半年测试一次，如发现
失效必须尽快维修或更换。
4、本产品可以减少事故的发生，单不能保证万无一
失，为了您的安全，出正确使用本产品外，在日
常生活中应提高警惕，加强安全防范意识。
SR-918-POW-VAL。
