可燃气体报警控制器说明书
ESC3000_可燃气体报警控制器说明书-V1[1].0介绍
![ESC3000_可燃气体报警控制器说明书-V1[1].0介绍](https://img.taocdn.com/s3/m/0948acf63186bceb19e8bba8.png)
7.1 注意事项 ...............................................................................................................................37 7.2 常见故障及处理方法 ...........................................................................................................38
用户使用说明书
ESC3000 可燃气体报警控制器 用户使用说明书
（文件编号：ESJ-B-ESC3000-530）
共 38 页
设计人： 审核人：
批准人：
日期： 日期：
日期：
深圳市特安电子有限公司 研究开发中心
版本： V1.0
发行日期：
.
ESC3000 可燃气体报警控制器 使 用 说 明 书（V1.0）
ESJ-B-ESC3000-530
第 1 页 共 38 页
用户使用说明书
目录
1. 产品概述............................................................................................................................................3

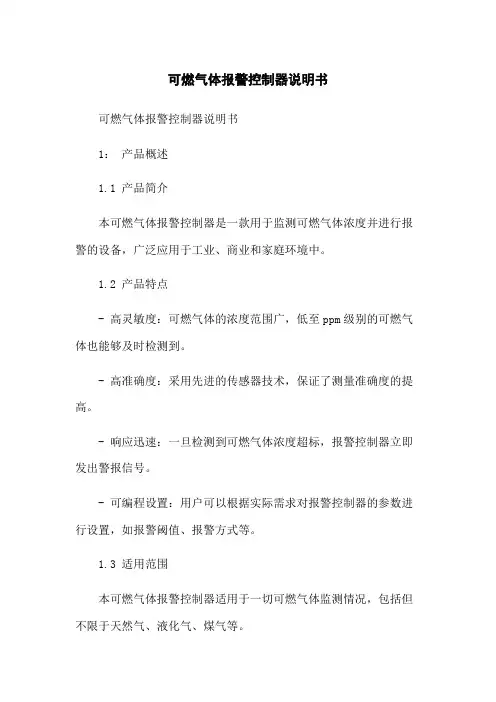

可燃气体报警控制器说明书
可燃气体报警控制器说明书可燃气体报警控制器说明书1：产品概述1.1 产品简介本可燃气体报警控制器是一款用于监测可燃气体浓度并进行报警的设备，广泛应用于工业、商业和家庭环境中。
1.2 产品特点- 高灵敏度：可燃气体的浓度范围广，低至ppm级别的可燃气体也能够及时检测到。
- 高准确度：采用先进的传感器技术，保证了测量准确度的提高。
- 响应迅速：一旦检测到可燃气体浓度超标，报警控制器立即发出警报信号。
- 可编程设置：用户可以根据实际需求对报警控制器的参数进行设置，如报警阈值、报警方式等。
1.3 适用范围本可燃气体报警控制器适用于一切可燃气体监测情况，包括但不限于天然气、液化气、煤气等。
2：安装与维护2.1 安装前准备2.1.1 确保安装环境符合要求：安装环境应干燥、通风良好，远离有腐蚀性气体和高温环境。
2.1.2 确认电源：根据设备规格，选择合适的电源供给，并检查电源线路的接线是否正确。
2.2 安装指导2.2.1 固定安装：将报警控制器固定在合适的位置，确保固定牢固，以免受到外力移动或摇晃。
2.2.2 接线安装：根据设备说明书，正确接线，确保电源和传感器的连接准确无误。
2.3 维护与保养2.3.1 定期检查：定期检查报警控制器的工作状态、报警装置和传感器的故障情况，确保设备正常工作。
2.3.2 清洁保养：定期清洁报警控制器的外壳和传感器，防止尘埃和杂质对设备造成影响。
3：使用说明3.1 开机与关机3.1.1 开机：接通电源后，报警控制器会进行自检，确保设备正常工作。
3.1.2 关机：在正常工作状态下，按下关机按钮，报警控制器会关闭电源并停止工作。
3.2 参数设置3.2.1 报警阈值设置：用户可以根据实际需求，设置可燃气体浓度超过多少时触发报警。
3.2.2 报警方式设置：用户可以选择报警控制器的报警方式，如声音报警、光闪烁报警等。
3.3 报警处理3.3.1 报警信号：当可燃气体浓度超过设置的报警阈值时，报警控制器会发出警报信号。
UC-KB-2008 系列可燃气体报警控制器说明书
UC-KB-2008系列可燃气体报警控制器使用说明书北京创伟高科电子技术有限公司使用提示在安装和使用本仪器前请仔细阅读本手册，在没有阅读和理解本手册前，请不要安装、使用此报警控制器。
本仪器的日常保养和维修必须由通过培训的人员按规定的方法进行。
零部件的更换必须使用本公司提供的备品备件。
为使本仪器功能正常发挥，必须由通过培训的人员定期对仪器进行校准和测试。
对于使用本仪器不当所造成的直接或间接的损失，由此产生的责任由用户负责。
本仪器仅适用于安全场所。
在使用中，如有疑问可至电本公司询问************此说明书中包含UC-KB-2008(分线制)UC-KB-2008B(总线制)目录1. (1)2. (2)3. (5)4. (11)5. (11)6. (12)7. (12)1.引言本手册详细阐明了如何安装、操作、维护UC-KB-2008系列可燃气体报警控制器(见图1)。
1.1 简述UC-KB-2008可燃气体报警控制器(以下简称控制器)为智能型可燃气体报警控制器,它与具有防爆性能的可燃气体探测器(以下简称探测器)配合使用。
探测器固定安装在可能有可燃气体泄露的室内、外危险场所。
当可燃气体浓度值达到预先设定的报警值时，控制器即可发出声、光报警及控制信号，提示操作人员采取安全对策或自动启动相关设备，从而避免发生爆炸事故。
控制器能记录最近999次报警事件。
控制器的关键信息可在主、备电均失效的情况下，可长期保存。
经过北京市相关质量技术监督部门的考核，获得制造计量器具许可证，证号：京[制]01120010号。
经过应急管理部消防产品合格评定中心考核，获得产品型式认可证书。
1.2 技术指标供电电压：交流（187～242）V。
检测范围：（0～99）%LEL。
线性误差极限：±5%LEL。
功耗：≤55W。
工作温度：（0～40）℃工作湿度：≤93%RH信号输出：4-20mA（分线）或RS485（总线）报警设置：低报25%LEL，高报50%LEL(用户可自行设定)触点输出：高、低限报警无源常开触点(容量220V AC 2A)备电容量：24V 4Ah标定气样：甲烷(或由用户指定)传输距离：≤1000m(线阻小于20Ω)箱体规格：500mm×350mm×130mm重量：15kg图1 控制器外观尺寸图2 控制器安装尺寸1.3 主要功能1．各通道均可独立设置其工作状态如报警上下限设定值等。

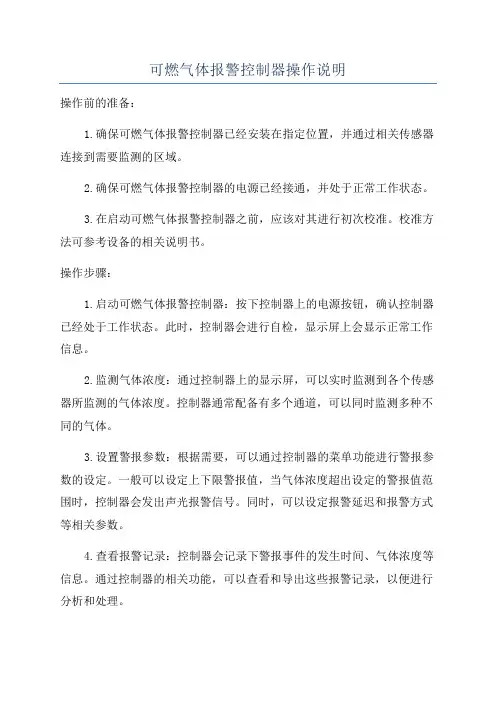

可燃气体报警控制器操作说明
可燃气体报警控制器操作说明操作前的准备：1.确保可燃气体报警控制器已经安装在指定位置，并通过相关传感器连接到需要监测的区域。
2.确保可燃气体报警控制器的电源已经接通，并处于正常工作状态。
3.在启动可燃气体报警控制器之前，应该对其进行初次校准。
校准方法可参考设备的相关说明书。
操作步骤：1.启动可燃气体报警控制器：按下控制器上的电源按钮，确认控制器已经处于工作状态。
此时，控制器会进行自检，显示屏上会显示正常工作信息。
2.监测气体浓度：通过控制器上的显示屏，可以实时监测到各个传感器所监测的气体浓度。
控制器通常配备有多个通道，可以同时监测多种不同的气体。
3.设置警报参数：根据需要，可以通过控制器的菜单功能进行警报参数的设定。
一般可以设定上下限警报值，当气体浓度超出设定的警报值范围时，控制器会发出声光报警信号。
同时，可以设定报警延迟和报警方式等相关参数。
4.查看报警记录：控制器会记录下警报事件的发生时间、气体浓度等信息。
通过控制器的相关功能，可以查看和导出这些报警记录，以便进行分析和处理。
5.执行应急措施：当发生气体泄漏或超出警报范围时，及时采取应急措施非常重要。
根据安全规程和现场情况，及时进行紧急疏散、封堵气源等应急处理措施，确保人员和设备的安全。
6.维护保养：定期对可燃气体报警控制器进行检查和维护保养，以确保其正常工作。
尤其要定期清洁和校准传感器，更换电池等。
注意事项：1.在操作可燃气体报警控制器时，应仔细阅读相关说明书，并按照指示进行操作。
控制器的操作方法和菜单功能可能因不同的品牌和型号而有所不同。
2.在设定警报参数时，要根据实际气体浓度和安全需求进行合理设定。
过高或过低的警报值都可能导致误报或漏报的问题。
3.在执行应急措施时，要根据相关安全规程和应急预案进行操作，确保人员和设备的安全。
气体报警控制器使用说明书-可燃气体报警器
气体报警控制器使用说明书（数码管）Ver1.1第1章产品简介1.1产品概述气体报警控制器是一款采用目前最新的数字化集成电路技术设计而成一款全新的智能化气气体报警控制器。
是一款单/双路信号输入控制系统，采用了大尺寸的高亮度数码管实时显示读数。
用户可通过简单设置进行现场检测与使用。
本系统主要应用于检测可燃气体或者有毒气体的场合，配合固定式气体检测仪使用，将气体检测仪检测到的气体读数汇总到显示屏幕上显示，同时根据设置当气体浓度大于报警浓度后，控制器将会进行一系列报警动作，例如声光报警、排风、断电等（依客户设置）。
1.2功能特点金属一体成型机身配套镜面显示屏，整体设计感大气又突出支持1-2路气体输入，支持两层报警点设置四路按键现场设置，设置系统由密码保护，有效防止错误操作。
支持声光报警设置，支持两路继电器控制，可联动排风、断电等行为一体化供电设置，配套气体检测仪不需要额外供电1一站式物联网供应平台1.3主要参数1.4设备外观如下图所示，产品主要由壳体、显示屏、报警灯、按键、挂钩等部分组成。
23第2章安装与接线2.1接线端子气体报警控制器的接线端子均已引到接线端子上，用户只需要在接线端子上接上线缆（自备）即可。
用户打开产品机壳后，在控制器下放可以看到一排接线端子（根据通道具体配置），如下图所示：端子序号端子作用2.2安装方式将气体报警控制器安装在距离地面2米左右便于45操作位置即可，注意控制器安装的位置应该方便走线，与各个传感器的距离适中即可。
下图参考设备采用壁挂安装的方式，提供两组壁挂挂片，使用M6螺母将壁挂片固定在背部突出的M6螺丝上即可。
两组壁挂孔之间间距为170mm ，如下图所示。
一站式物联网供应平台62.3连接设备取出购买的气体传感器，拧开正面的盖壳即可看到四组接线端子，使用0.3平以上的四芯铜线连接气体报警控制器与气体传感器即可。
注意连接距离不要超过500米即可。
接线方式如下图所示：7严格注意接线不能有误，否则会造成设备不可逆转的烧毁。
TK-150 可燃气体报警控制器使用说明书
可燃气体报警控制器TK-150安装使用说明书20140415目录产品使用须知．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１一、主要功能及技术规格．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二、结构特征及主要按键功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三、安装及连线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4四、首次通电．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5五、控制器显示界面介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5六、控制器操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7七、故障分析与排除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17八、维修与保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18九、保修声明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18十、运输、贮存、开箱及检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18感谢您使用本公司生产的可燃气体报警控制器。
万一发生燃气泄漏，则有火灾、爆炸的危险。
本控制器可提前通知您，以便及时采取相应的措施。
愿本控制器忠实地守卫着您的生命财产安全产品使用须知在使用本产品之前，请仔细阅读本说明书，以便正确使用。
◎本产品的使用只满足下列规定，避免此外的使用方法。
控制器：室内用可燃气体报警控制器探测器（防爆型）：防水滴结构、防爆结构国家消防电子产品质量监督检验中心测试合格探测器(非防爆型)：国家消防电子产品质量监督检验中心测试合格◎请实施定期点检根据本产品的设置的周围状况与环境，为确保安全，请实施定期点检。
可燃气体报警控制器操作说明
可燃气体报警控制器操作说明一、开机、关机：1、开机：JK-S07型控制器将备用电池接成24V输出状态，电源开关拨到“ON”状态，接通220V交流电后，即已开机。
注：若主电出现故障，则系统会自动转入备电运行状态。
2、关机：JK-S07型控制器电源开关拨到“OFF”位置，再拨下机内备用电池的连接线即可关机。
二、调整时钟：时钟的调整需在主画面下，按“﹡”键后方可进行日期及时钟的调整，时钟采用24小时制，关机后时钟电路仍在计时，能够正确显示时钟和日期。
三、系统自检：在主画面下按“﹟”键，系统自检，指示灯全亮。
显示屏出现“系统自检”字样，面板的指示灯亮，控制器连续发出声响，自检完成后，自动反回主画面。
四、消声、复位：当系统出现故障、报警时均产生声响，要想让声音关闭，则按“消音”键，若系统需要复位时，按“复位”键，输入复位密码，“0000”后，便可复位。
五、主画面与监控画面的转换：在主画面下按“辅助”键可进入监控画面，按“功能”+“辅助”键即可返回到主画面。
六、控制器在监控画面下的信息查询：当控制器转入正常监控状态时，控制器将对所有的设备进行管理，若回路中有故障、报警信息等，所有的信息便会在监控画面下显示，信息均出现在相应的内容框下方，可按“△”或“▽”键查询后续内容。
1、查探测器报警。
在监控画面下，按“*”键，移动光标至“首警”位置，可按“△”或“▽”键查询报警信息。
2、查探测器故障。
在监控画面下，按“*”键，移动光标至“故障”位置，再按“△”或“▽”键查询故障信息。
七、在监控画面下的隔离设置与隔离取消：1、当系统在监控画面时设置隔离。
在监控画面下，按“*”键，移动光标至“隔离”位置，按四次“6”，出现设置隔离，然后输入要隔离的号码（四位数，第一位为回路号，第二、三、四位为探测器编号。
比如：A010）。
2、在监控画面时取消隔离。
在监控画面下，按“*”键，移动光标至“隔离”位置，按四次“5”，出现取消隔离，然后输入探测器的编号，再按“确认”键。
可燃气体报警器说明书
SL-D700A型可燃气体报警器使用说明书一、概述：JB-QB-SL-D700A型可燃气体报警器是智能型报警器，与本公司JTQB-HW-SL-D700远程红外光可燃气体探测器配套使用，可实现对探测器监测区域内可燃气体的高灵敏度探测，并进行声光报警及浓度显示。
在设计上采用SOC等片上系统，大大增强硬件的可靠性，同时在软件上采用多种智能算法和冗余设计，对探测器的输入信号进行比较、分析和处理，从而增强系统的可靠性。
JB-TB-SL-D700A型可燃气体报警控制器采用模块式结构，具有可靠性高，抗干扰能力强、安装维护方便等特点，特别适用于环境恶劣的工业场所。
该报警控制器具有RS-485总线、继电器无源触点等多种输出方式，可方便的与其它型号的火灾报警控制系统配合使用。
二、功能特点：➢采用单通道模块式结构，安装维护方便；➢LCD显示方式，可显示故障及火灾报警的相关信息；➢具有火灾报警优先功能；➢具有自检功能；➢具有故障及火警的声光报警及复位功能；➢具有RS－485开放式通讯接口、继电器无源触点等输出方式，可方便地与不同型号的火灾报警控制系统配合使用；➢可接收4～20mA模拟量信号输入和无源触点信号输入；➢具有主备电自动切换及电源故障报警功能。
三、主要技术参数➢工作电压：DC24V；➢最大工作电流：DC24V/0.3A；➢环境温度：－10℃～50℃；➢相对湿度：0～95％RH；➢容量：单回路；➢输出方式：RS－485总线；三路无源触点输出，触点容量DC24V/3A；➢接收信号方式：RS－485总线；4～20mA模拟量；四、参数设置方法正常监视下，按功能键进入设置。
此时按↑、↓键可切换设置对象，按确认键即可设置。
设置时按功能键换位，按↑、↓键可改变数值。
其中：第一项：报警上限；第二项：报警下限；第三项：故障上限；第四项：故障下限；第五项：1为自锁，2为非自锁；第六项：1为火焰探测器，2为可燃气体探测器。
五、安装尺寸火焰报警控制器机壳采用国际标准塑料仪表壳，规格为80×160×90(mm)，安装尺寸75×150(mm)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可燃气体报警控制器产品使用说明书目录1 概述 (1)2 特点 (1)3 主要参数 (1)4 安装 (1)4.1 安装方式 (1)4.2 外形尺寸 (1)5 结构和功能 (2)5.1 结构 (2)5.2 功能 (2)5.2.1 报警显示板 (2)5.2.2 专线控制板 (2)5.2.3 打印机 (2)5.2.4 电源 (2)6 系统设计与说明 (3)6.1 系统组成和布线框图 (3)6.2 系统布线和设计要求 (3)7 现场调试步骤 (3)7.1 绝缘电阻测量 (3)7.2 编址单元编址 (3)7.3 控制器静态测量 (3)7.4 控制器空载通电检测 (3)7.5 编址单元登记 (3)7.6 联动功能测试 (3)8 操作使用说明 (4)8.1 正常监视状态 (4)8.2 液晶屏亮度调节 (4)8.3 故障 (4)8.4 火警 (4)8.5 联动 (4)8.6 菜单操作 (4)8.6.1 联动 (4)8.6.2 设置 (5)8.6.2.1 日期与时钟 (5)8.6.2.2 自动登记 (6)8.6.2.3 手动登记 (6)8.6.2.4 部件隔离 (6)8.6.2.5 联动编程 (6)8.6.2.6开关打印机 (6)8.6.2.7控制检测 (6)8.6.2.8联动控制方式 (7)8.6.2.9清除操作 (7)8.6.2.10汉字注释输入 (7)8.6.3 查询 (7)8.6.3.1 登记地址查询 (7)8.6.3.2 隔离地址查询 (7)8.6.3.3 联动编程查询 (7)8.6.3.4 控制检测查询 (8)8.6.3.5 当前故障查询 (8)8.6.3.6 汉字注释查询 (8)8.6.3.7 历史记录 (8)8.6.4 测试 (8)8.6.4.1 部件状态信号 (9)8.6.4.2 模拟量曲线 (9)8.6.4.3 回路信号浏览 (9)8.6.4.4 地址类型状态 (9)8.6.4.5 控制器自检 (9)9 联动逻辑编程语句格式 (9)10 使用与维护 (10)11 运输、储存 (10)12 随机附件 (10)13 其它 (10)1概述JBQ-QB-BK3000型可燃气体报警控制器（以下简称控制器）是我公司为了满足燃气市场的不断发展需求而研制开发的新产品。
它是二总线可燃气体报警控制器，集气体泄露报警和联动控制于一体，可以与我公司生产的防爆型燃气探测器及各种模块等设备组成智能化的总线型可燃气体报警控制系统。
该系统比较适用于中、小型建筑面积的火情监测和控制。
具有防水功能。
2特点2.1 显示直观、操作便捷。
该控制器采用液晶显示器全中文实时显示系统的运行工作状态并以菜单形式给出提示，具备友好的人机对话界面，使用户可以轻松的进行相关信息的查询或设置等。
2.2 系统稳定可靠。
采用多微处理器技术和高智能化设计使数据传输快速可靠，保证了数据处理的适时性和正确性，加之软硬件都采取了抗干扰措施，使整个系统极大降低误报，从而提高了系统的稳定性。
2.3 安装简单，调试方便。
不仅使工程布线极大简化，同时也便于穿线施工、维修和降低工程造价。
采用地址编码技术，使负载地址更改和查询更容易操作。
控制器容量内的任一地址编码点，可由编码燃气探测器占用，也可由编码模块占用，并且探测器和模块的数量没有特殊限制。
2.5 历史记录完备。
控制器内置大容量存储器，可以长时间保存曾经发生过的历史档案以供随时查询。
2.6 现场逻辑编程易懂易学。
该控制器可以实现任意逻辑编程，逻辑编程语句简化明了，编程操作简单方便。
2.7 配有一个公共火警继电器输出，系统中任何部位报警都启动火警继电器，从而达到启动消防设备的目的。
2.8 密码保护，当主机进行软复位时需要输入密码119。
3主要参数3.1 环境温度：0℃～40℃。
3.2 储存温度：-10℃～+50℃。
3.3 环境湿度：≤95%（40±2℃）。
3.4 工作电压：主电AC220+10%-15%V 50±2%Hz，备电DC24V 4Ah/7Ah3.5 总线线制：二总线，无极性。
3.6 报警容量：报警容量为2个回路共400个编址单元，每个回路可连接200个编址单元（探测器和模块混编）。
3.7 多线联动：可连接3个大型设备(如风机)。
4安装4.1 安装方式：壁挂式4.2 外形尺寸：壁挂式：550mm X 415mm X 130mm (高X 宽X厚)。
5结构和功能5.1 结构控制器内部采用积木式模块化结构，主要由报警显示板、专线设备控制板、打印机和电源箱等部分组成。
注1：是否配接打印机均可由具体工程确定。
5.2 功能5.2.1 报警显示板主要完成显示、控制、设置和查询等功能。
显示功能：主要显示控制器的运行状态，火警、故障和联动等各种信号的详细信息，各个菜单的具体内容，系统时钟和探测器的相关数据曲线等。
控制功能：处理键盘操作、音响和面板上的指示灯等。
设置功能：设置编址单元的隔离与否，系统日期和时钟，开关打印机和联动编程等。
查询功能：查询各种事件的历史档案、被隔离部件和联动编程等。
5.2.2 专线控制板对消防控制系统中的重要消防联动设备如风机等实施可靠的控制。
可通过专线控制盘面板上各个输出点（设备）对应的“启动”键（下面的键）和“停止”键（上面的键）直接启动和停止由切换模块外接的消防联动设备。
也可以由报警显示盘按事先编制好的联动逻辑公式进行自动联动。
5.2.3 打印机除了报警显示盘能对火警、故障和联动等信息进行显示和存储外，也可以加配打印机自动打印这些信息，以方便查阅。
5.2.4 电源箱控制器除了主电源外，还配有备用电源。
主电源使用AC220V 50Hz电压，可在187V～242V范围内正常工作。
备用电源使用DC24V的密封铅酸电池组，与主电源自动切换使用。
当主电源正常工作时，备用电源处于充电状态；当主电源断电时，自动切换到备用电源供电，以保证系统的不间断正常运行；当主电源恢复时，自动切换到主电源供电。
在主电源断电或低于给定参数时，发出故障音同时报警显示盘面板上的“主电故障”指示灯显示为黄色，“备电运行”指示灯显示为绿色，否则“主电运行”指示灯显示为绿色；在充电回路断路或短路时，发出故障音同时“备电故障”指示灯显示为黄色。
注1：在控制器投入使用时，应将电源上的主、备电开关全部打开，此时“主电运行”指示灯显示为绿色。
注2：当备电电压低于21V时，应停止使用，否则将造成电池损伤。
注3：有电源故障声报警，可以按报警显示盘面板上的“消音”键，消除声报警。
6 系统设计说明6.1 系统组成和布线框图：见设计手册。
6.2 系统布线和设计要求6.2.1 不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽的同一槽孔内。
不同防火分区的线路不宜穿入同一根管内。
6.2.2 弱电线路的电缆竖井、强电线路的电缆竖井应分别设置。
如受条件限制必须合用时，弱电与强电线路应分别布置在竖井两侧。
6.2.3 总线、DC24V线和485线应采取穿金属管保护且金属管应接地良好，并宜暗敷在非燃烧体结构内，其保护层厚度不应小于3cm。
当必须明敷时，应在金属管上采取防火保护措施。
穿管的绝缘导线或电缆的总截面积不应超过管内截面积的40%。
总线、DC24V线和485线不能和其它强电源线穿于同一管内。
6.2.4 系统接地应采用铜芯绝缘导线或电缆且接地电阻小于4Ω。
6.2.5 总线布线采用双绞线单向长度＜1200m（即由控制器输出端子算起至最远一个地址点的长度），导线截面积不小于1mm2 （建议使用的导线截面积为1.5mm2），并且能保证在最大耗电时，最远距离产品能够正常工作。
DC24V线应能保证在最大耗电时，最远距离被供电设备的末端电压不低于20V 并且能够正常工作。
6.2.6 配接CRT显示系统时，需用9芯RS232通讯线连接控制器的RS232接口和计算机的RS232接口，通讯线长度最好不要超过10m。
6.2.8 控制器的安装及各编址单元的分布和安装应符合国家相关施工规范要求，系统各回路中所接现场部件的数量和接线方式符合该说明书中的参数范围。
注1：总线——控制器与探测器和模块之间的通讯线。
DC24V线——供给模块、联动控制设备和探测器的电源线。
7现场调试步骤7.1 绝缘电阻测量在控制器开机前首先对系统布线的绝缘电阻进行测量，保证各绝缘电阻值满足如下要求：各回路信号线与大地间的绝缘电阻值在正常天气情况下应大于20MΩ；接地电阻小于4Ω。
7.2 编址单元编址主机对该回路上的编址单元是通过地址号识别的，因此编址单元必须事先设置好地址。
编址单元本身不设拨码开关，是由我公司提供的BK-BMQ地址写入器对其进行编址（具体操作详见地址写入器说明书）。
注：编址单元地址可在1～200范围内随意设置，但应注意每一回路中编址单元不能有重号以避免不必要的麻烦。
7.3 控制器静态检测在给控制器上电之前，应首先检查控制器输入输出连线之间有无断路、短路现象，各接插件是否连接牢固；7.4 控制器空载通电检测在控制器处于空载情况下给控制器通电，如出现异常现象或有异味发出时，应立即关机，只有排除故障之后才允许再次开机。
如果控制器运行一切正常，应进入正常监视状态（具体现象说明祥见8.1“正常监视状态”一节的介绍）。
7.5 编址单元登记系统配置好后必须对总线上的编址单元进行登记（具体操作祥见8.6.2.2中“部件自动登记”一节的介绍）使之正常工作才能组成一个完整的控制系统。
编址单元登记好之后，控制器应进入正常监视状态。
7.6联动功能检测根据工程要求编制联动逻辑关系（具体操作祥见8.6.2.5中“联动逻辑编程”一节的介绍），并验证当关系满足时联动的正确性。
8操作使用说明8.1 正常监视状态液晶屏上显示当前日期和时钟、及系统运行正常等。
在正常监视状态下运行一段时间后，若无任何操作，液晶将进入屏幕保护状态，即液晶的背景光灯自动关闭，但当按下报警显示盘面板上的任一键后，液晶将恢复正常显示状态。
控制器无任何音响发出。
“主电运行”指示灯显示为绿色闪烁（主、备电均打开）。
8.2 液晶屏亮度的调节液晶屏的亮度与电压和温度有关，如果液晶屏亮度不够，可以调节报警显示盘控制板背面的可调电位器（位置在控制板的中上部，顶端可调）以达到所需效果。
8.3 故障。
控制器报故障时液晶屏显示故障信息。
现象：液晶屏上显示故障信息，“故障”指示灯亮同时发出故障音响。
所有故障信息都作为历史记录进行保存，可通过查询功能了解故障信息。
注1注2“消音指示”8.4 火警，但故菜单说明：按8.5 联动控制器有自动联动、手动联动和联动应答时液晶屏显示同控制器报火警时液晶屏显示。
现象：液晶屏上显示联动信息，“联动”指示灯亮同时发出联动音响。
处理方法：首先按下“消音”键，联动音响立即停止，然后根据液晶屏上显示的联动信息确认所接的消防联动设备是否已真正动作。
