钢筋套筒灌浆连接施工
简述钢筋套筒灌浆链接施工工艺
简述钢筋套筒灌浆链接施工工艺钢筋套筒灌浆是一种常用的施工工艺，用于加固钢筋与混凝土之间的粘结性能，提高构件的整体强度和稳定性。
本文将从施工流程、施工工具、施工要点和注意事项等方面进行简述。
一、施工流程1. 钢筋的加工预埋：首先，根据设计要求和图纸要求，对需要加固的构件进行钢筋的加工预埋。
然后，在混凝土施工前，将预埋的钢筋杆束固定到混凝土模板上，保证其位置的准确性和牢固性。
2. 准备工作：施工前，需要准备好相关的工具和设备，如搅拌机、搅拌盆、注浆针头和钢筋外露长度测量器等。
3. 钢筋套筒的制作：根据需要加固的构件大小，选择合适的套筒尺寸，将套筒固定在预埋的钢筋上。
需要注意的是，套筒的安装位置应该与钢筋的位置保持一致，并且套筒的长度要保证比钢筋的外露长度长。
4. 灌浆材料的配制：根据设计要求，将灌浆材料按照一定的比例加水搅拌均匀，制成灌浆料。
5. 灌浆施工：将制好的灌浆料倒入搅拌盆中，使用搅拌机进行充分搅拌，保证灌浆料的均匀性。
然后，使用注浆针头将灌浆料注入钢筋套筒中，直至完全填充整个套筒。
6. 等待灌浆料凝固：灌浆完成后，需要等待一定的时间，让灌浆材料充分凝固。
一般情况下，等待时间为24小时。
7. 确认灌浆质量：等待时间过后，需要对灌浆质量进行确认。
可以通过敲击灌浆处，感觉灌浆是否坚固，或者使用钢筋外露长度测量器检测钢筋的外露长度是否符合设计要求。
二、施工工具1. 钢筋加工设备：如钢筋切割机、钢筋弯曲机等。
2. 搅拌机：用于将灌浆材料充分搅拌均匀。
3. 搅拌盆：用于容纳灌浆料。
4. 注浆针头：用于将灌浆料注入钢筋套筒。
5. 测量工具：如钢筋外露长度测量器，用于测量钢筋的外露长度是否符合要求。
三、施工要点和注意事项1. 施工前，需要认真查看设计图纸和相关验收文件，确保了解施工的具体要求和要点。
2. 钢筋的加工预埋和套筒的固定要牢固可靠，避免施工中钢筋移位或套筒脱落。
3. 注浆施工时，需要确保灌浆材料的比例和搅拌均匀性，以免影响灌浆质量。
钢筋套筒灌浆连接技术施工要求
钢筋套筒灌浆连接技术施工要求一、概述钢筋套筒灌浆连接技术是用于连接混凝土构件的钢筋套筒和钢筋的一种技术。
它主要用于混凝土结构中的钢筋连接，能够提供良好的连接性能，保证结构的整体性和稳定性。
钢筋套筒灌浆连接技术施工要求十分重要，它直接影响到工程的质量和安全。
因此，在施工过程中必须严格按照相关要求进行操作，确保连接的牢固性和可靠性。
二、钢筋套筒灌浆连接技术施工要求1.施工前的准备工作在进行钢筋套筒灌浆连接技术施工前，需要进行充分的准备工作。
主要包括对施工现场的清理、平整和检查，确保施工现场干净整洁，没有杂物和障碍物。
同时还需要准备好所需要的施工材料和设备，如灌浆设备、灌浆材料、搅拌机等。
确保施工所需的工具齐全，并经过检查和试验合格。
2.施工人员的要求施工人员需要经过专门的培训和考核，具备相关的施工经验和技能。
特别是操作灌浆设备的人员，需要掌握设备的使用方法和操作规程，熟悉灌浆材料的性能和使用要求。
同时还需要具备相关的安全知识和应急处理能力，确保在施工过程中能够及时有效地应对各种突发情况。
3.灌浆材料的要求灌浆材料是保证灌浆连接质量的关键。
因此，在使用灌浆材料时需要确保材料的质量和性能达到相关标准和要求。
特别是注意材料的储存条件和保质期，避免使用过期或受潮的材料。
同时需要按照要求进行配比和搅拌，确保灌浆材料的均匀和稳定性。
4.施工工序和操作要求在进行钢筋套筒灌浆连接技术施工时，需要严格按照工序和操作要求进行。
首先是对钢筋套筒和钢筋进行清理和处理，确保表面干净和粗糙。
然后根据设计要求和标高进行套筒和钢筋的安装，保证位置和间距符合要求。
接下来进行灌浆操作，确保灌浆材料充分填满套筒和钢筋的空隙，且不产生空鼓和气泡。
最后进行灌浆连接的固化和养护，确保连接的牢固和可靠。
5.质量检验和验收要求在完成钢筋套筒灌浆连接技术施工后，需要进行全面的质量检验和验收。
主要包括对灌浆连接的牢固性和密实性进行检查，确保连接处没有空鼓和裂缝。
钢筋套筒灌浆连接技术施工要求
钢筋套筒灌浆连接技术施工要求一、总则钢筋套筒灌浆连接技术是指在混凝土结构中，通过钢筋套筒和灌浆材料来实现构件之间的连接。
该技术施工要求严格，关系到结构的牢固性和安全性，因此在施工过程中需要严格按照相关要求进行操作，确保连接部位的质量和可靠性。
二、施工前准备1. 充分了解设计图纸和规范要求，了解连接部位的深度和灌浆材料的种类及用量要求。
2. 对连接部位进行清理，确保表面无油污、灰尘等杂质，以确保灌浆材料的粘附性和均匀性。
3. 准备好所需的钢筋套筒、灌浆材料、搅拌设备等工具和材料。
三、施工操作1. 定位和安装钢筋套筒(1) 根据设计要求，确定连接部位的位置和深度，在混凝土浇筑时预留适当的孔洞。
(2) 将钢筋套筒按照设计要求准确地安装在预留的孔洞中，确保其轴线与设计轴线垂直度和平整度满足要求。
2. 准备和搅拌灌浆材料(1) 根据规范要求，选择适合的灌浆材料，进行准确的配比和搅拌。
(2) 确保灌浆材料的质量符合要求，且搅拌均匀，无明显的凝块或气泡。
3. 灌浆施工(1) 将连接部位用清水浸湿，以提高灌浆材料的粘附性。
(2) 将准备好的灌浆材料从顶部倒入钢筋套筒中，直至灌满连接部位，并在灌浆过程中采取震动或捣实等方式，以确保灌浆材料充实且无空洞。
4. 护筒和养护(1) 在灌浆完成后，要及时将钢筋套筒上的灌浆材料溢出部分清理干净，确保成品美观。
(2) 对灌浆部位进行养护，控制养护温度和湿度，保证灌浆材料的早期强度和结合效果。
四、验收标准1. 灌浆材料应达到设计要求的强度和流动性，且灌浆部位无空洞或裂缝。
2. 钢筋套筒应安装垂直，轴线和设计轴线应平整，连接部位的位置和深度与设计要求相符。
3. 连接部位应达到设计要求的强度和可靠性，能够满足结构的使用要求和荷载要求。
五、施工注意事项1. 施工时应根据具体情况选择合适的灌浆方法和设备，确保灌浆材料的均匀性和充实性。
2. 施工人员应配备完整的个人防护装备，严格按照相关安全规定进行操作，确保安全生产。
钢筋套筒灌浆施工方案(3篇)
第1篇一、工程概况钢筋套筒灌浆施工是混凝土结构施工中的一项重要工序，主要应用于装配式混凝土结构、预制构件连接等场合。
本施工方案针对钢筋套筒灌浆施工进行详细阐述，以确保施工质量，提高工程效率。
二、施工准备1.施工材料（1）灌浆料：应符合国家标准GB/T 50476-2018《混凝土结构后锚固技术规程》的要求。
（2）水泥：应符合国家标准GB 175-2007《通用硅酸盐水泥》的要求。
（3）砂：应符合国家标准GB/T 14684-2011《建筑用砂》的要求。
（4）水：应符合国家标准GB/T 6752.1-2007《生活饮用水卫生标准》的要求。
2.施工设备（1）灌浆泵：适用于灌浆料的输送和灌浆作业。
（2）灌浆管：用于连接灌浆泵和灌浆点。
（3）振动棒：用于灌浆过程中的振捣。
（4）搅拌机：用于灌浆料的搅拌。
（5）钢筋套筒：应符合设计要求。
（6）检测仪器：如压力计、温度计等。
3.施工人员（1）施工负责人：负责整个施工过程的组织、协调和监督。
（2）施工技术人员：负责施工方案的编制、技术交底和施工过程中的技术指导。
（3）施工工人：负责施工操作。
三、施工工艺1.施工流程（1）钢筋套筒检查：检查钢筋套筒的尺寸、形状、表面质量等是否符合设计要求。
（2）灌浆料准备：按照灌浆料的生产厂家提供的技术要求，准备灌浆料。
（3）灌浆泵调试：调试灌浆泵，确保其正常运行。
（4）灌浆管连接：将灌浆泵与灌浆管连接，并检查连接是否牢固。
（5）灌浆点定位：根据设计要求，确定灌浆点的位置。
（6）灌浆作业：将灌浆料通过灌浆泵输送到灌浆点，进行灌浆作业。
（7）灌浆质量检查：检查灌浆后的质量，如饱满度、密实度等。
（8）养护：对灌浆后的结构进行养护，确保灌浆料的强度和耐久性。
2.施工要点（1）灌浆料配比：严格按照灌浆料的生产厂家提供的技术要求进行配比。
（2）灌浆压力：根据灌浆料的生产厂家提供的技术要求，确定灌浆压力。
（3）灌浆速度：控制灌浆速度，避免灌浆料离析。
装配式结构钢筋套筒灌浆连接施工工法
装配式结构钢筋套筒灌浆连接施工工法装配式结构钢筋套筒灌浆连接施工工法一、前言装配式结构钢筋套筒灌浆连接施工工法是一种在建筑施工中常用的连接结构的方法。
它采用钢筋套筒与混凝土灌浆相结合的方式，能够有效提高结构的强度和稳定性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以期为读者提供全面的了解和参考。
二、工法特点装配式结构钢筋套筒灌浆连接施工工法的主要特点包括：1. 施工简单快捷：采用预制钢筋套筒和灌浆组件，能够有效提高施工速度和质量。
2. 结构性能良好：连接部位的钢筋套筒能够提供良好的受力传递和连接效果。
3. 施工质量可控：通过对灌浆材料的选择和施工技术的控制，能够确保连接部位的强度和稳定性。
4. 适应性广泛：该工法适用于各种类型的结构，不受结构形式和规模的限制。
5. 维修方便：连接部位的钢筋套筒能够方便地进行检修和维护，提高施工后的可维护性。
三、适应范围装配式结构钢筋套筒灌浆连接施工工法适用于各种建筑结构，包括框架结构、梁柱结构、板壳结构等。
它可以满足不同结构的连接需求，特别适用于要求连接部位强度和稳定性的工程。
四、工艺原理装配式结构钢筋套筒灌浆连接施工工法的原理是利用钢筋套筒与混凝土灌浆相结合，实现连接部位的强度和稳定性。
在施工过程中，首先根据设计要求预制合适尺寸的钢筋套筒，然后将钢筋套筒与需要连接的构件进行对接，并用灌浆材料进行灌浆固化，最终形成稳固的连接。
五、施工工艺1. 施工准备：确定施工区域、检查材料及设备的质量和数量。
2. 钢筋套筒制作：根据设计要求，在工厂进行钢筋套筒的预制，包括尺寸、材质等。
3. 钢筋套筒安装：钢筋套筒与构件对接，采用专用的接头将钢筋套筒与构件连接。
4. 灌浆施工：根据设计要求，用灌浆材料进行灌浆，确保灌浆的完整性和质量。
5. 固化养护：根据灌浆材料的要求，进行固化养护，保证连接部位的强度和稳定性。

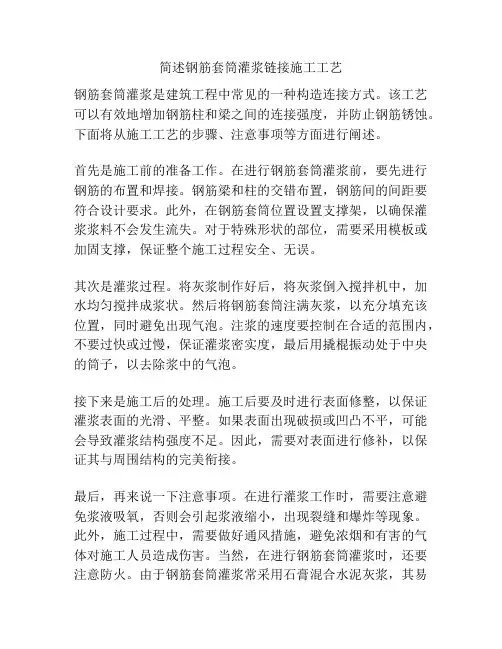

简述钢筋套筒灌浆链接施工工艺
简述钢筋套筒灌浆链接施工工艺钢筋套筒灌浆是建筑工程中常见的一种构造连接方式。
该工艺可以有效地增加钢筋柱和梁之间的连接强度，并防止钢筋锈蚀。
下面将从施工工艺的步骤、注意事项等方面进行阐述。
首先是施工前的准备工作。
在进行钢筋套筒灌浆前，要先进行钢筋的布置和焊接。
钢筋梁和柱的交错布置，钢筋间的间距要符合设计要求。
此外，在钢筋套筒位置设置支撑架，以确保灌浆浆料不会发生流失。
对于特殊形状的部位，需要采用模板或加固支撑，保证整个施工过程安全、无误。
其次是灌浆过程。
将灰浆制作好后，将灰浆倒入搅拌机中，加水均匀搅拌成浆状。
然后将钢筋套筒注满灰浆，以充分填充该位置，同时避免出现气泡。
注浆的速度要控制在合适的范围内，不要过快或过慢，保证灌浆密实度，最后用撬棍振动处于中央的筒子，以去除浆中的气泡。
接下来是施工后的处理。
施工后要及时进行表面修整，以保证灌浆表面的光滑、平整。
如果表面出现破损或凹凸不平，可能会导致灌浆结构强度不足。
因此，需要对表面进行修补，以保证其与周围结构的完美衔接。
最后，再来说一下注意事项。
在进行灌浆工作时，需要注意避免浆液吸氧，否则会引起浆液缩小，出现裂缝和爆炸等现象。
此外，施工过程中，需要做好通风措施，避免浓烟和有害的气体对施工人员造成伤害。
当然，在进行钢筋套筒灌浆时，还要注意防火。
由于钢筋套筒灌浆常采用石膏混合水泥灰浆，其易燃性较高，因此工程现场要做好安全防范措施，全面消除一切火源问题。
综上所述，钢筋套筒灌浆是建筑工程中常用的一种连接方式，其施工工艺包括施工前的准备工作、灌浆过程、施工后的处理和注意事项。
只有掌握了这些基本原理，才能确保钢筋套筒灌浆工作的顺利进行。
jgj355-2015钢筋套筒灌浆连接应用技术规程
jgj355-2015钢筋套筒灌浆连接应用技术规程摘要：1.规程简介2.钢筋套筒灌浆连接的原理和优点3.灌浆连接的施工方法和步骤4.灌浆连接的质量检查和验收5.应用实例正文：一、规程简介《jgj355-2015 钢筋套筒灌浆连接应用技术规程》是我国建筑行业针对钢筋套筒灌浆连接技术制定的一项技术规程。
本规程主要介绍了钢筋套筒灌浆连接的原理、施工方法、质量检查及验收标准和应用实例等内容，为建筑行业中钢筋套筒灌浆连接的设计、施工和验收提供了详细的技术指导。
二、钢筋套筒灌浆连接的原理和优点钢筋套筒灌浆连接是一种通过灌注高强度灌浆料将钢筋与混凝土构件牢固连接的方法。
其主要原理是在钢筋与套筒之间形成一个高强度灌浆层，从而使钢筋与混凝土构件之间具有良好的粘结和抗剪强度。
钢筋套筒灌浆连接具有以下优点：1.提高抗震性能：灌浆连接能有效地传递钢筋与混凝土构件之间的剪力，提高了结构的整体性和抗震性能。
2.施工简便：灌浆连接施工方法简单，不需要焊接和螺栓连接，节省了材料和劳动力成本。
3.提高连接强度：灌浆连接能够确保钢筋与混凝土构件之间的粘结强度，提高了连接的可靠性。
三、灌浆连接的施工方法和步骤1.施工前准备：检查钢筋和套筒的质量和尺寸，确保符合设计要求。
2.钢筋加工：将钢筋端部进行镦粗处理，使其与套筒的内径相匹配。
3.安装套筒：将套筒安装在混凝土构件上，确保套筒与混凝土构件的连接牢固。
4.灌注灌浆料：将高强度灌浆料倒入套筒内，灌注过程中应保证灌浆料充分充满套筒。
5.养护：灌浆完毕后，对灌浆层进行湿润养护，确保其强度达到设计要求。
四、灌浆连接的质量检查和验收1.检查灌浆层的厚度和强度：采用无损检测方法，检查灌浆层的厚度和强度是否符合设计要求。
2.检查钢筋与套筒的连接：观察钢筋与套筒之间的连接是否牢固，灌浆料是否充满整个套筒。
3.检查混凝土构件与套筒的连接：观察混凝土构件与套筒之间的连接是否牢固，有无松动现象。
五、应用实例钢筋套筒灌浆连接技术在我国已广泛应用于高层建筑、桥梁、隧道等大型混凝土结构工程中，取得了良好的工程效果。
套筒灌浆连接施工工艺
套筒灌浆连接施工工艺一、引言套筒灌浆连接是一种高效、可靠的钢筋连接方法，广泛应用于建筑、桥梁等土木工程领域。
该方法通过将两根钢筋插入特制的套筒内，并注入高强度水泥砂浆，实现钢筋的固定和连接。
本文将详细介绍套筒灌浆连接的施工工艺，包括施工前的准备、工艺流程、操作要点、质量标准与注意事项等。
二、施工前准备1.套筒与钢筋准备根据设计要求选择合适规格和数量的套筒，确保套筒无损坏、无裂缝，并进行必要的防腐处理。
钢筋应满足设计要求，无锈蚀、油污，且钢筋端头应平整，以便顺利插入套筒。
2.灌浆材料准备选择合适的水泥砂浆，确保其强度、流动性等性能满足设计要求。
按照配比要求进行配料，确保灌浆材料质量。
3.施工机具准备准备必要的施工机具，如搅拌机、注浆机、钢筋加工工具等，并对设备进行维护和检查，确保其正常运转。
4.作业条件准备确保施工现场环境符合施工要求，包括清理施工现场、搭建作业平台等。
同时，对施工人员进行技术交底和安全培训，确保施工顺利进行。
三、施工工艺流程1.钢筋加工与套筒连接根据设计图纸要求，对钢筋进行切割、除锈、调直等加工处理。
然后将加工好的钢筋插入套筒内，确保钢筋与套筒对中。
2.灌浆管埋设在套筒连接处安装灌浆管，确保灌浆管固定牢固、不漏浆。
灌浆管一端与套筒连接，另一端延伸至排气管，以实现灌浆过程中的排气。
3.灌浆料制备按照设计要求的配比，将水泥、砂、水等原材料混合搅拌制备灌浆料。
确保灌浆料搅拌均匀，无杂质，流动性符合要求。
4.灌浆将制备好的灌浆料注入套筒内，同时观察排气管排出的气体。
当排气管排出的气体清澈时，表明灌浆已饱满，此时应停止灌浆。
在灌浆过程中应保持一定的压力，以使砂浆充分填充套筒与钢筋之间的间隙。
5.养护与检测完成灌浆后，对连接完成的钢筋进行养护。
养护期间应保持适当的温度和湿度条件，以确保砂浆充分硬化。
养护完成后，对连接完成的钢筋进行质量检测，确保其质量符合设计要求。
四、操作要点1.钢筋加工与套筒连接时，应确保钢筋与套筒规格匹配，连接牢固。
