物理人教版九年级全册串联和并联电路中的规律
L1
L2
实验数据
次数
1 2 3
A点电流 IA/A
B点电流 IB/A
C点电流 IC/A
实验结论： 串联电路中，电流处处相等。
实验2：并联电路的电流规律 L1
A LL12
CB
猜想： 流过A、B、C各点的电流大小可能存在什么关
系？
L1
实验步骤： 1．照图连好电路；
A
C
L1 B L2
2．把电流表分别接在A、B、C三处，测出电
处的电流，得知IA＝0.2 A，则IB＝__0_.2__A__，IC＝ __0_._2_A__。
L1
L2
A
B
C
练一练
2．如图所示电路图，电流表A1的示数为0.9 A，
A3的示数为0.4 A，则通过L1的电流是 _0_.4__A__，通过 L2的电流是_0_._5_A__，通过干路的电流是_0_._9__A_。
流值，将数据记录在表格中；
3．换上另外两个规格不同的小灯泡，再次实
验。
L1
L2
实验数据
次数
1 2 3
A点电流 IA/A
B点电流 IB/A
C点电流 IC/A
实验结论： 并联电路中，干路电流等于各支路电流之
和。
练一练
1．如图所示，小阳用电流表探究串联电路中 的电流关系，他分别用电流表测电路中A、B、C三
第十五章 第５节
串、并联电路中 电流的规律
实验探究
探究1：串联电路的电流规律
L1
L2
பைடு நூலகம்
A
B
C
S
A
L1
L2
S
测量A点电流
猜想： 流过A、B、C各点的电流大小可能存在什么关
系？
实验步骤
L1
L2
A
B
C
S 1．根据电路图连接电路； 2．把电流表分别接在A、B、C三处，测出电 流值，将数据记录在表格中；
3．换上另外两个规格不同的小灯泡，再次实 验。
A1
L1
L2
A3 A2
练一练
3．在图所示的电路中，电流表A1的示数为 1.2 A，电流表A2的示数为0.5 A。求：通过灯泡L1 的电流I1和通过灯泡L2的电流I2。
L1
L2
A2
A1
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
第5节串并联电路中电流的规律(分层作业)九年级物理全一册通关讲义(人教版)
第5节串、并联电路中电流的规律[基础达标练]知识点1 串联电路的电流特点1．小明用如图所示电路探究“串联电路的电流规律”，小明先将电流表串联在图中A点处，闭合开关记下电流表的示数为I1，接下来小明的正确操作是 ___________；串联电路电流的规律是：___________。
【答案】见解析 IA=IB=IC【解析】[1]小明用如图所示电路探究“串联电路的电流规律”，小明先将电流表串联在图中A 点处，闭合开关记下电流表的示数为I1，接下来小明应该断开开关，将电流表分别接入电路B点和C点，闭合开关，记下电流表在对应位置的电流值IB、IC，为了得出普遍规律，再改变灯泡的规格或电源电压，重复上述实验，实现多次测量，避免实验的偶然性。
[2]串联电路电流的规律是：在串联电路中各处电流相等，即IA=IB=IC。
2．10个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A．0.1mA B．10mA C．0.1A D．1000mA【答案】C【解析】串联电路电流处处相等，所以通过每一个灯泡的电流都是100mA，即0.1A。
故选C。
3．如图所示电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA=IB+IC B．IB=IA+IC C．IC=IA+IB D．IA=IB=IC【答案】D【解析】由电路图知，两个小灯泡串联；因为串联电路中的电流处处相等，所以通过A 、B 、C 三处的电流相等，即IA=IB=IC故ABC 错误，D 正确。
故选D 。
4．如图所示，灯L1与L2串联，闭合开关S 后，发现灯L1比L2亮，则通过两灯的电流I1与I2的大小关系是（ ）A ．I1＞I2B ．I1＜I2C ．I1＝I2D ．无法确定【答案】C【解析】串联电路中各处的电流相等，将灯L1、L2串联在电源两端时，通过它们的电流相等，即12I I ＝故C 符合题意；ABD 不符合题意。
故选C 。

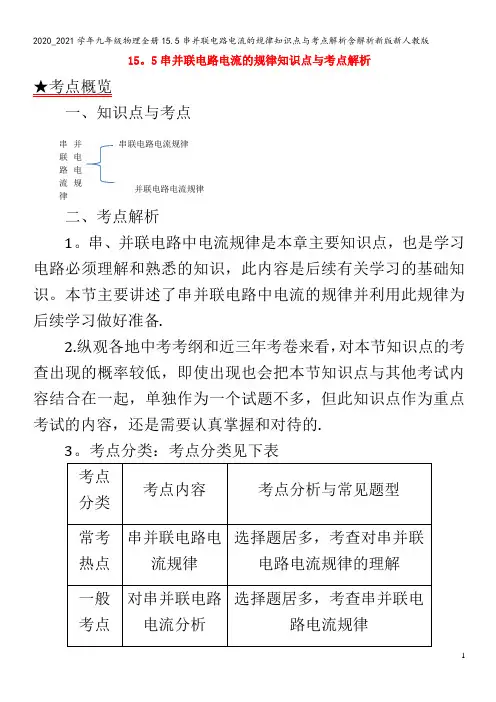

九年级物理全册15.5串并联电路电流的规律知识点与考点解析含解析
15。
5串并联电路电流的规律知识点与考点解析★考点概览一、知识点与考点二、考点解析1。
串、并联电路中电流规律是本章主要知识点，也是学习电路必须理解和熟悉的知识，此内容是后续有关学习的基础知识。
本节主要讲述了串并联电路中电流的规律并利用此规律为后续学习做好准备.2.纵观各地中考考纲和近三年考卷来看，对本节知识点的考查出现的概率较低，即使出现也会把本节知识点与其他考试内容结合在一起，单独作为一个试题不多，但此知识点作为重点考试的内容，还是需要认真掌握和对待的.3。
考点分类：考点分类见下表★知识点精析1。
串联电路的电流规律:串联电路中各处电流都相等；公式:I=I1=I2（用电器越多，亮度越低).2.并联电路的电流规律：并联电路中总电流等于各支路中电流之和;公式: I=I1+I2(用电器越多,干路电流越大）。
★典例精析★考点一：串并联电路电流规律◆典例一：（2020·临沂)两只规格相同的灯泡按如图方式连接，将开关S1和S2闭合,则（）A．两灯泡是串联的；B．电流表A2测灯泡L2的电流；C．电流表A1的示数是A2的两倍；D．断开S2后,灯泡L1的亮度变大【答案】C。
【解析】A、图中将开关S1和S2闭合，电流有两条路径，分别流过两只灯泡，所以两灯泡是并联的，故A错误；B、图中两灯泡并联，电流表A1测干路的电流，电流表A2测通过灯泡L1的电流,故B错误；C、图中两灯泡并联，因为并联电路中干路电流等于各支路电流之和，又知道两灯泡规格相同，所以电流表A1的示数是A2的两倍，故C正确；D、图中两灯泡并联，并联电路中两支路互不影响，所以断开S2后，灯泡L1的亮度不变，故D错误。
故选：C。
◆典例二：（2019•淄博）在“探究并联电路中的电流关系"实验中:(1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为0。
物理人教版九年级全册串、并联电路中电压的规律练习题
第2节串、并联电路中电压的规律01知识管理1．串联电路中电压的规律实验设计：如图实验结论：串联电路两端的总电压等于各部分电路两端电压______，即________．注意：如果用规格相同的灯泡做实验，会得出串联电路各部分电路两端的电压相等的结论，因此要换用规格不同的灯泡进行实验．2．并联电路中电压的规律实验设计：如图实验结论：并联电路两端的电压与各支路两端的电压______，即________．注意：并联电路中各支路两端的电压相等，但同一电路中两端电压相等的用电器却不一定并联，也可能是串联．另外，本实验中采用不同规格的灯泡进行多次实验的目的是广泛收集数据，避免偶然因素对实验结论的影响，使得出的结论具有客观性和普遍性．02基础题1．在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小．为了进一步探究电压大小关系总结普遍规律．他下一步的操作应该是()A．将电源两极对调，再次测量AB、BC、AC三处的电压大小B．改变开关S的位置，再次测量AB、BC、AC三处的电压大小C．将图中两只灯泡位置对调，再次测量AB、BC、AC三处的电压大小D．换用不同规格的灯泡，再次测量AB、BC、AC三处的电压大小2．(徐州中考)如图所示的电路，开关闭合后，电压表V1的示数是1.5 V，V2的示数是4.5 V，则电源电压是()A．1.5 V B．3 V C．4.5 V D．6 V3．(郴州中考)如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是()A．L1两端电压为2 V B．L1两端电压为4 VC．L2两端电压为4 V D．L1和L2两端电压之和为6 V4．小亮家的卫生间按如图所示的电路安装了照明灯和换气扇，它们()A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作C．工作时，两端的电压一定相等D．工作时，通过的电流一定相等5．将灯泡L1和L2串联接在一个电源上，加在它们两端的电压之比为3∶1；若把它们并联后接到同一个电源上，加在它们两端的电压之比为________．6．圣诞树上常用小彩灯装饰，现将5个小彩灯串联使用，每个灯泡只有在3 V的电压下才能正常发光，要使每个灯泡都正常发光，电路两端所加的总电压应为______V．如果电路的电压由干电池提供，要达到这个电压值，需要______节干电池串联．7．如图所示，电源电压保持不变，开关由断开到闭合时，电压表的示数________(填“由小变大”“由大变小”或“保持不变”)．8．如图甲所示电路中，电压表测量的是______(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为______V.03中档题9．下列关于并联电路电压的规律说法中正确的是()A．各支路两端的电压相等B．总电压等于各支路两端电压之和C．如果用电器两端电压相等，它们一定是并联D．并联用电器越多，各支路两端电压越小，说明并联电路电压与并联用电器数量成反比10．(自贡中考)如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是()A．4.5 V B．5.5 V C．3 V D．2 V11．(常德中考)小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为______V，L2两端的电压为______V.12．(莆田中考)小希用如图所示电路来探究串联电路的电压特点．(1)在拆接电路时，开关必须______．(2)实验中最好选择规格______(填“相同”或“不相同”)的小灯泡．(3)用电压表分别测出A与B、B与C、A与C两点间的电压为U AB、U BC、U AC.经过多次实验，得到的数据记录在图表中．分析实验数据，你可得到串联电路的电压特点是________________((4)小希进行多次实验的主要目的是______(填序号)．①寻找普遍规律②减小实验误差13．小明为探究并联电路中电压的规律，进行了以下探究，请你帮他归纳结论和进行评估：(1)提出问题：并联电路中，各电灯两端的电压有什么关系；(2)设计实验：小明用两个完全相同的小灯泡组成如图的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；(3)进行实验：按照电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3 V；(4)小明由此得出实验结论：________________________________；(5)实验评估：您认为本次实验存在的不足是什么？________________________________________________________________________；(6)您将建议小明如何改进本实验？________________________________________________________________________.04拓展题14．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示，请你根据该图像写出电压U2和U1的关系式：U2＝________．。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步测试题附答案一、单选题1．如图甲所示的电路中，A 1的示数为1.2A ，A 2的示数如图乙所示。
下列判断正确的是（ ）A ．通过L 1的电流为0.7AB ．通过L 1的电流为1.2AC ．通过L 2的电流为1.2AD ．通过L 2的电流为1.7A2．如图，1A 和2A 、3A 三个电流表的示数分别为 1I 、2I 和3I ，则有（ ）A ．123I I I =+B ．123I I I ==C ．123I I I >>D ．123I I I <<3．在探究电路的电流规律实验时用了图中的某个电路，已知R 1＝R 2＜R 3，电流表的读数分别是：A 1为0.3A 、A 2为0.15A 、A 3为0.45A ．测量时的电路图应是（ ）A ．B ．C ．D ．4．如图甲所示电路，闭合开关S ，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L 1和L 2的电流分别为（ ）A ．2.6A 0.52AB ．0.52A 2.08AC ．2.08A 0.52AD ．0.52A 2.6A5．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）A ．称重表其实是一个电压表B ．电路中的R 1是没有作用的C ．当车辆越重时，称重表的示数越小D ．当车辆越重时，称重表的示数越大6．如图，三个不同的灯泡接在电源上，1A 的示数为1I ，2A 的示数为2I ，3A 的示数为3I ，各表读数关系正确的是（ ）A ．123I I I ==B ．123I I I =+C ．321I I I >>D ．123I I I >>7．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A 比B 的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是()A ．AB I I > B ．A B I I <C ．A B I I =D ．无法确定8．如图甲电路，闭合开关S 后，两个灯泡都能发光，电流表A 1、A 2指针的位置均如图乙所示，则下列说法错误的是（）A．通过灯L1的电流是L2的4倍B．通过灯L2的电流为0.3AC．电流表A1连接“-”与“3”接线柱D．若L1断路，A2示数变小9．在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（）A．0.45安B．0.50安C．0.65安D．0.60安10．如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯L1和L2的电流之比为（）A．1：5B．1：4C．5：1D．4：1二、多选题11．如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法不正确的是（）A．电流表A1的读数等于灯泡L1中的电流B．电流表A2的读数等于灯泡L2和L3中的电流之和C．电流表A1的读数一定等于A2和A3的读数之和D．三个电流表的读数相等12．如图所示的电路，闭合开关S1、S后，两灯均发光，下列说法不正确的是（）A．灯L1、L2串联B．电流表A1和A2示数一定不相等C．断开S1后，电流表A1的示数变小D．断开S1后，电流表A2的示数不变13．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，电流表A2读数是0.6A，下列分析错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．通过灯L2的电流为0.6A D．通过灯L1的电流为1.5A14．如图甲，闭合开关S1、S2时，灯泡L1和L2发光，电流表A1、A2的指针指在同一位置如图乙所示。
九年级物理全一册高效课堂(人教版)15.5串、并联电路中电流的规律说课稿
根据对学生的了解和教学内容的分析，本节课的教学重点为：
1.串联电路中电流的规律：各处电流相等。
2.并联电路中电流的规律：干路电流等于各支路电流之和。
3.电流分配定律：并联电路中各生对电流分配定律的理解，尤其是各支路电流与支路电阻成反比的关系。
（三）互动方式
我将设计以下师生互动和生生互动环节，以促进学生的参与和合作：
1.师生互动：在实验过程中，我会引导学生观察现象、思考问题，并及时解答学生的疑问。通过提问、讨论等方式，了解学生的学习进度，调整教学策略。
2.生生互动：将学生分组进行实验探究，鼓励他们相互讨论、分享心得。在小组内开展竞赛，激发学生的合作精神和竞争意识。
4.激励评价：对学生的实验操作和思考过程给予积极的评价，提高他们的自信心，激发进一步学习的动力。
5.知识拓展：引导学生将所学知识拓展到其他领域，如家庭电路、电子设备等，增强学习的实际意义。
三、教学方法与手段
（一）教学策略
我将采用的主要教学方法是实验探究法和问题驱动法。选择这些方法的理论依据是建构主义学习理论，该理论认为学习是一个主动建构的过程，学生通过实验和问题解决来建构知识。
1.让学生总结本节课所学的主要知识点和实验操作方法。
2.邀请部分学生分享学习心得，了解他们在学习过程中的困惑和收获。
3.针对学生的问题和困惑，给予针对性的解答和指导，帮助学生梳理知识点。
4.鼓励学生进行自我评价，反思学习过程中的优点和不足，为后续学习制定目标。
（五）作业布置
课后作业布置如下：
1.完成一份关于串并联电路的实验报告，目的是让学生巩固实验操作和数据分析能力。
九年级物理全一册高效课堂（人教版）15.5串、并联电路中电流的规律说课稿
15.5串并联电路中电流的规律-2022-2023学年九年级物理全一册(人教版)
15.5 串、并联电路中电流的规律解题要点梳理：1.串联电路：电流处处相等，I=I1=I22.并联电路：干路电流等于各支路电流之和，I=I1+I2基础巩固1．（2022·湖北荆州·九年级期末）在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流不相等，则这两个用电器的连接方式（）A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．无法判断【答案】B【详解】当用电器串联时，电流只有一条路径，电流处处相等；而并联时各支路互不影响，可以独立工作，所以通过每个用电器的电流不相等时，说明两用电器一定是并联的．故选B．2.（2022·四川成都·二模）在探究串联电路中电流关系时，实验器材有两只额定电压为2.5V的灯泡，电流表1只，开关1个，干电池两节，导线若干。
按照如图所示电路图连接实物，将电流表分别接入A、B、C三点，测量其电流记录数据后，发现I A=I B=I C，下一步应该做的是（）B．分析数据，得出结论C．更换电流表的量程，再测出一组数据D．更换两只不同规格的小灯泡，再测出几组数据【答案】D【详解】本题为探究规律的实验，如果只进行一次实验就得出结论，不能避免一次实验具有的偶然性，所以要多次进行实验，得到更普遍适用的结论。
因此，在探究串联电路中电流关系实验过程中，测出一组数据后，应换用不同型号的灯泡再进行几次实验，收集证据，分析给出结论，这样才能使实验结论更具有普遍性，故下一步应该更换两只不同规格的小灯泡，再测出几组数据。
故选D。
3.（2022·浙江金华·八年级期末）如图所示的实物连接图中，电流表A1和A2测的电流分别是（）A．灯泡L1、灯泡L2B．干路、干路C．干路、灯泡L2D．灯泡L1、干路【答案】C【详解】由图可知，闭合开关，电流的路径有两条，为并联电路；电流表A1接在干路中，测量干路的电流；电流表A2与灯泡L2串联在支路中，测量通过灯泡L2的电流。
人教版-物理-九年级全一册-15.5串、并联电路中电流的规律
×
图15.5－7
(1)在连接电路的过程中，开关应该___断__开___。 (2)在使用电流表测电流的实验中，小明试触时电流表的指针向着没有刻度的一侧 偏转，如图15.5－7乙所示，根据你的分析，你认为原因可能是 ____电__流__表__的__正__、__负__接__线__柱__接__反______。 (3)在实验过程中他们连接了如图15.5－7丙所示的电路，闭合开关后，观察到灯 L2_不__发__光___ (选填“发光”或“不发光”)；通过分析电路连接情况，该电路存在 的问题是___电__源__短__路_____。 请在图丙上只改动一根导线，要求：L1、L2并联，电流表A1测干路电流，电流表A2 测灯L2的电流，开关控制所有用电器。(在需要改动的导线上画“×”，用笔将改 动后的导线画出，导线不许交叉)
C．流过L2的电流是2 A D．干路电流是3.2 A
图15.5－8
3．如图15.5－9甲所示，开关闭合后，两个电流表
指针偏转均如图15.5－9乙所示，则通过L1和L2的的电 流分别为(B )
A. 2.2 A，0.44 A
B. 1.76 A，0.44 A
C. 0.44 A，0.76 A
D. 0.64 A，0.44 A
学习总结
1．串联电路中电流处处相等。用公式表示为
：_______I_＝__I_1＝__I。2
2．并联电路中干路电流等于各支路电流之和
。用公式表示为： ______I_＝__I_1_＋__I2。
1．10个小灯泡串联在一起，已知电路某处 的电流是200 mA，则通过每个小灯泡的电流是 (C)
A. 10 mA C. 200 mA
九年级《分层导学》配套课件
第十五章 第5节 串、并联电路中电流的规律
【新人教版】初中物理九年级全册 第16章 第2节 串、并联电路中电压的规律教案
16.2串、并联电路中电压的规律【教材分析】本节授课选自人教版义务教育课程标准实验教科书《物理》八年级下册，是初中物理电学的重要内容，串、并联电路中电压的规律又是初中物理知识的重点，本节既是练习使用电压表，又是进一步学习欧姆定律的基础，是一节集物理现象、物理概念、物理规律于一体的课。
【学生分析】通过前面的学习，学生已经知道了串、并联电路中电流的规律和电压表的使用。
学生对科学探究已经有了初步的认识，本节课可以让学生仿照探究串并联电路中电流的规律的学习过程进行本节的探究。
【教学目标】根据全面提高学生素质的总体目标与课程标准的要求以及学生已有的认识基础，我确定了本节的教学目标如下：1．知识与技能：（1）通过探究实验，得出串、并联电路中电压的规律，学习科学探究的方法；（2）在实验过程中，训练学生连接电路、正确识记、使用电压表的基本技能。
2．过程与方法：（1）通过观察和实验，探究串、并联电路中电压的规律，提高学生对问题的探究能力；（2）通过学生的亲自实验，培养他们初步的观察能力、动手操作的实验能力和对实验结论的归纳总结的概括能力。
3．情感态度和价值观：（1）通过学生探究活动，激发学生学习兴趣，培养学生热爱科学、积极研究、探索科学知识的精神；（2）通过同学们共同探究的实验过程，培养学生严谨的科学态度和协作精神。
【教学重点】通过实验探究串、并联电路中电压的规律。
【教学难点】组织指导学生在探究过程中认真观察，仔细分析，归纳得出恰当的结论。
【教具准备】电池组、小灯泡（带灯座）、开关、导线若干、电压表、投影仪。
【设计理念】1．在串、并联电路中电压规律的探究过程中，通过给学生创设问题的情景，充分调动学生的积极性，使学生去讨论、猜想、设计实验方案并动手做实验，让学生成为串、并联电路中电压的规律的“发现者”，课堂的主人翁，使本节课的教学过程如研究课题那样去进行。
2．在整个教学过程中，教师是学生的合作者、引导者和参与者。
教学过程是师生交流、共同发展的互动过程。
人教版九年级物理全一册(人教版)第十五章第5节串、并联电路中电流的规律教学设计
2.学生在实验操作过程中，可能对电流表的正确使用和读数存在疑问，需加强实验教学，引导学生正确使用电流表。
3.部分学生对电路故障的分析和解决能力较弱，需要设计具有实际情境的问题，让学生在实践中提高分析问题和解决问题的能力。
4.分层教学，因材施教：针对学生的个体差异，设置不同难度的问题，使每位学生都能在原有基础上得到提高。
5.小组讨论，合作探究：组织学生进行小组讨论，共同分析电路故障，培养学生的团队协作能力和问题解决能力。
6.案例分析，学以致用：设计具有实际情境的问题，让学生运用所学知识解决，提高学生的知识应用能力。
7.归纳总结，巩固提高：引导学生对所学知识进行归纳总结，形成清晰的知识体系，巩固学习成果。
人教版九年级物理全一册（人教版）第十五章第5节串、并联电路中电流的规律教学设计
一、教学目标
（一）知识与技能
1.了解串、并联电路的基本概念，知道串联电路中电流只有一条路径，各用电器相互影响；并联电路中电流有多条路径，各用电器互不影响。
2.掌握串、并联电路中电流的规律，即串联电路中电流处处相等，并联电路中干路电流等于各支路电流之和。
1.教师出示几道关于串、并联电路中电流规律的练习题，要求学生在规定时间内完成。
2.学生独立完成练习题，教师巡回指导，解答学生的疑问。
3.教师选取部分学生的答案进行展示，引导学生互相评价，共同分析解题思路和技巧。
（五）总结归纳
1.教师引导学生回顾本节课学习的内容，总结串、并联电路中电流的规律。
2.强调电流表的正确使用和读数方法，以及在分析电路故障时的注意事项。
3.增强学生的安全意识，让学生明白正确使用电器的重要性。
16.2串、并联电路中电压的规律(人教版)
典型例题
例2（2022·湖北襄阳·中考真题）小阳同学设计了如图甲所示电路图探究并联电路 的电压规律，请你回答下列问题。 （1）分别测出小灯泡L1、L2两端的电压及 _____电压，就可以分析并联电路的电压 规律； （2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 _____； （3）正确连接电路后，若测得L1两端电压为2.5V，则测L2两端电压是 _____V。
S
表格中；
④改变两个小灯泡的规格，再次实验。
➢ 实验步骤
V
L1
A
B
L2 C
S
L2
A
B
C
L1
1.测出AB两点间（即L1两端）的电压UAB并记录
➢ 实验步骤
L1
A
B
V
L2
C
S
A
B
C
L1
L2
2.测出BC两点间（即L2两端）的电压UBC并记录
➢ 实验步骤
V
L1
A
B
L2 C
S
A
L1
B
C
L2
3.测出AC两点间（即电源两端电压）的电压UAC并记录
对比归纳
串联和并联电路中电流、电压的比较
电路
串联
并联
电路图
电流 电压
电流处处相等 I＝I1＝I2
电源两端电压等于各用电器 两端电压之和 U=U1+U2
干路电流等于各支路的 电流之和。I＝I1+I2
电源两端电压与各支路用 电器两端电压相等U=U1=U2
课堂练习
1.（2022·广西玉林·中考真题）如图所示，电源电压为3V，电压表示数为2V，则灯泡 L2两端的电压为（ ） A．5V B．3V C．2V D．1V
