低压电工考试实操 单相电能表带照明灯的安装及接线
单相电能表带照明灯的安装及接线
考核要求：
1、按图纸要求进行正确熟练地安装，元件布置合理，安装符合要求，坚固可靠。
线要横平竖直，接线美观。
正确使用工具、仪表。
2、安全文明操作
3、检查好电路，确保不存在安全隐患后上电，照明灯点亮、电度表运行。
4、考试时间：30分钟，满分40分。
一、接线前的准备
1.检查电能表外观：有无破损、有合格证、在实验周期内、显示数值完整。
2.准备2.5mm导线若干，漏电断路器一个（选用220V10A），灯座一套，220V单相有功电能表一个。
3.检查工位是否整洁，过程中保持工位整洁，结束时检查工位是否整洁。
二、进行接线
接线顺序：电源→电表→断路器→灯座
注意：
1.接线完成后应确认导线入表处无外露裸线。
2.L线对应红色，N线对应蓝色，保护线对应黄绿线。
3.单相控制的断路器控火线。
4.接线工艺要整洁、整齐、美观，注意线的弯折处。

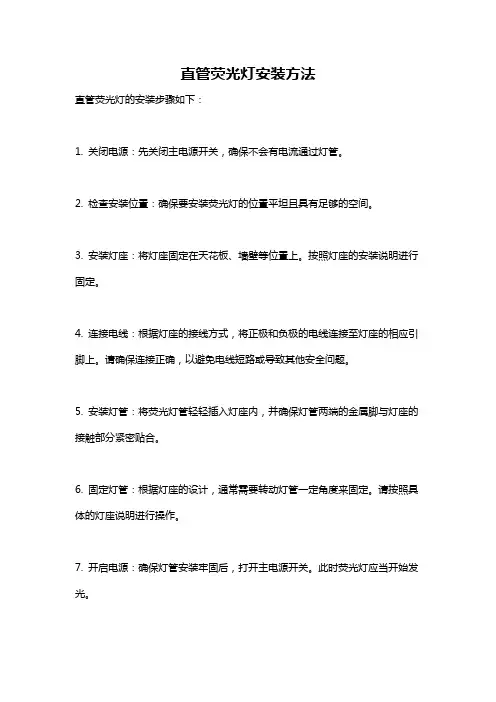

直管荧光灯安装方法
直管荧光灯安装方法
直管荧光灯的安装步骤如下：
1. 关闭电源：先关闭主电源开关，确保不会有电流通过灯管。
2. 检查安装位置：确保要安装荧光灯的位置平坦且具有足够的空间。
3. 安装灯座：将灯座固定在天花板、墙壁等位置上。
按照灯座的安装说明进行固定。
4. 连接电线：根据灯座的接线方式，将正极和负极的电线连接至灯座的相应引脚上。
请确保连接正确，以避免电线短路或导致其他安全问题。
5. 安装灯管：将荧光灯管轻轻插入灯座内，并确保灯管两端的金属脚与灯座的接触部分紧密贴合。
6. 固定灯管：根据灯座的设计，通常需要转动灯管一定角度来固定。
请按照具体的灯座说明进行操作。
7. 开启电源：确保灯管安装牢固后，打开主电源开关。
此时荧光灯应当开始发光。
请注意：在进行灯管安装过程中，务必确保断开电源，并谨慎操作，以避免触电或其他安全事故的发生。
如果您对电气安装不熟悉，建议寻求专业人员的帮助。
电子镇流器日光灯接线图
电子镇流器日光灯接线图
为了安全起见，在安装日光灯镇流器时必须把相关路线的总电源切断。
日光灯两端有4根线，镇流器上的L接火线，N接零线。
还有四根线分成两组，这四根线有区别的，两根一组颜色相同，或者离的比较近，能区分出来。
把每一组的两根线接到日光灯的一端，另两根接到另一端。
四线镇流器有四根引线，分主、副线圈。
主线圈的两引线和二线镇流器接法一样，串联在灯管与电源之间。
副线圈的两引线，串联在启辉器与灯管之间，帮助启动用。
由于副线圈匝数少，交流阻抗亦小。
如果误把它接入电源主电路中。
就会烧毁灯管和镇流器。
所以，把镇流器接入电路前，必须看清接线说明，分清主副线圈。
也可用万用表测量检测，阻值大的为主线圈。
日光灯镇流器接线电路图
日光灯镇流器上印有一个详细的接线图，连接时按照接线图连接确保电路一定要正确，否则会烧坏灯管和镇流器。
还有需要注意的是安装电感镇流器需要安装启辉器，而安装电子镇流器就不用安装了。
传统镇流器与电子镇流器
所有电子镇流器的结构，基本都是一样的：输入、输出分别安装在两端。
图中的电子镇流器左侧两对导线分别连接灯管的两端，右侧接220V电源。
另外，如果你想接两根日光灯，并联就可以了。
【VIP专享】水电施工视频教程全套资料——日光灯接法安装
水电施工视频教程全套之—日关灯讲解日光灯是如何工作的？在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。
电流会加热日光灯管两端的两个小元件，然后启辉器打开使电流通过日光灯。
整流器是一个磁性线圈，用于调节流过灯管的电流。
启辉器打开时会使一个电弧浪涌通过灯管，随后在灯管发光之后，启辉器将保持电流以正确的速度流过。
在大多数日光灯中，启辉器都是一个自动开关，当它检测到灯管发光时，它会一直处于断开状态，只要断开灯具电源，启辉器将关闭。
许多日光灯包含多支灯管，以提供更好的照明。
这些日光灯必须为每根灯管配备单独的整流器和启辉器。
灯具看起来可能是两根灯管共用一个整流器，但实际上可能是两个整流器内置在一个盒子中。
同样，包含四根灯管的灯具则配有四个启辉器和四个整流器，在某些类型的灯具中，启辉器是内置的不能单独跟换。
由于日光灯只有三个主要部件，因此有你自己就可以完成所有维修更换，所有日光灯都会随着时间流逝逐渐变暗，并且可能闪烁或忽明忽暗，这些都是警告信号，当你注意到日光灯上的正常性能发生任何变化后，就应该立刻进行必要的维修，变暗的灯管通常需要更换，如果不更换灯管则可能导致灯具的其它部件损坏，同样，不断忽闪忽暗的会消耗启辉器，从而导致启辉器的绝缘层老化。
如果灯管没有故障，请尝试更换启辉器，日光灯启辉器按功率分级，因此针对灯具中灯管使用正确的启辉器至关重要。
拆下旧的启辉器的方法与拆下旧的灯管的方法相同，通过转动其拿出灯具灯座，安装启辉器时，只要将其插入插座并转动以锁定到位即可。
整流器也是根据功率分级，与备用的启辉器一样，备用的整流器必须与灯管的功率灯具的类型相匹配。
整流器是发生故障可能性最小的部件并且也是最难更换，因此在开始更换部件时请将整流器留在最后，如果灯管和启辉器都没故障，则问题一定出在整流器，要更换故障的整流器，请先将电路断电，拆开灯具，然后把电线从旧整流器转换至新整流器，（每次一根以免错误）最后从新组装灯具。
LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]
![LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]](https://img.taocdn.com/s3/m/346616823169a4517723a3e7.png)
LED日光灯接线图、日光灯接线图及双管日光灯接线图[管理资料]日光灯是现代生活必备的家用电器，日光灯又分为LED和双管日光灯。
对于日光灯接线图是很多人都想了解知道的。
不同类型的日光灯接线图也不一样，本下面小编就来详细给大家介绍LED日光灯接线图、日光灯接线图、双管日光灯接线图。
LED日光灯接线图LED日光灯光源采用高亮度LED，包括冷白、暖白和正白三种色温。
LED日光灯与传统荧光灯相对比有以下优点:1、节能:比传统荧光灯节电80%;2、绿色环保:无紫外光、红外光等辐射，不含汞等有害物质，灯体回收无污染;3、寿命长:正常使用可达5万小时以上;4、无频闪:LED恒流工作,有效减少LED光衰，启动快，无闪烁，保护眼睛;5、安装简单, 安装时将原有的日光灯取下换上LED日光灯，并将镇流器和起辉器去掉，让220V交流市电直接加到LED日光灯两端即可。
日光灯接线图上图是一幅日光灯接线图。
日光灯的基本构造正如我们在导读中为大家介绍的。
从这幅日光灯接线图中我们大致可以了解日光灯工作原理:当电流通过灯丝时，灯丝会发射电子，管内温度也随之升高，汞开始蒸发。
灯管两头的电压又使氩气电离，从氩气放电转移到汞蒸气放电，而荧光粉的作用就是改变灯光的颜色。
灯管外部还装有镇流器、启辉器和电容器。
它们的作用分别是限制电流、自动闭合两电极和改善线路的功率因数。
双管日光灯接线图上图是一幅双管日光灯接线图，大体是电子镇流器。
是不是一个镇流器有六根线,如果是的话，接线方法如下:把两个镇流器进线也就是红线并联接好，每个镇流器余下4个接头，(这就是一根灯管的灯脚接线)一般是塑料平行线，每根平行线的两个线头接灯管一边的两个灯脚。
小编总结:以上就是小编今天提供给大家关于LED日光灯接线图、日光灯接线图、双管日光灯接线图的相关小知识，如果大家有对日光灯接线图不了解的可相应参考本文，希望对大家有帮助。
日光灯是如何工作的,在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。
日光灯的安装接线方法
日光灯的安装接线方法
日光灯是如何工作的？在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。
电流会加热日光灯管两端的两个小元件，然后启辉器打开使电流通过日光灯。
整流器是一个磁性线圈，用于调节流过灯管的电流。
启辉器打开时会使一个电弧浪涌通过灯管，随后在灯管发光之后，启辉器将保持电流以正确的速度流过。
在大多数日光灯中，启辉器都是一个自动开关，当它检测到灯管发光时，它会一直处于断开状态，只要断开灯具电源，启辉器将关闭。
水电施工视频教程全套资料——日光灯接法安装
水电施工视频教程全套之—日关灯讲解日光灯是如何工作的？在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。
电流会加热日光灯管两端的两个小元件，然后启辉器打开使电流通过日光灯。
整流器是一个磁性线圈，用于调节流过灯管的电流。
启辉器打开时会使一个电弧浪涌通过灯管，随后在灯管发光之后，启辉器将保持电流以正确的速度流过。
在大多数日光灯中，启辉器都是一个自动开关，当它检测到灯管发光时，它会一直处于断开状态，只要断开灯具电源，启辉器将关闭。
许多日光灯包含多支灯管，以提供更好的照明。
这些日光灯必须为每根灯管配备单独的整流器和启辉器。
灯具看起来可能是两根灯管共用一个整流器，但实际上可能是两个整流器内置在一个盒子中。
同样，包含四根灯管的灯具则配有四个启辉器和四个整流器，在某些类型的灯具中，启辉器是内置的不能单独跟换。
由于日光灯只有三个主要部件，因此有你自己就可以完成所有维修更换，所有日光灯都会随着时间流逝逐渐变暗，并且可能闪烁或忽明忽暗，这些都是警告信号，当你注意到日光灯上的正常性能发生任何变化后，就应该立刻进行必要的维修，变暗的灯管通常需要更换，如果不更换灯管则可能导致灯具的其它部件损坏，同样，不断忽闪忽暗的会消耗启辉器，从而导致启辉器的绝缘层老化。
如果灯管没有故障，请尝试更换启辉器，日光灯启辉器按功率分级，因此针对灯具中灯管使用正确的启辉器至关重要。
拆下旧的启辉器的方法与拆下旧的灯管的方法相同，通过转动其拿出灯具灯座，安装启辉器时，只要将其插入插座并转动以锁定到位即可。
整流器也是根据功率分级，与备用的启辉器一样，备用的整流器必须与灯管的功率灯具的类型相匹配。
整流器是发生故障可能性最小的部件并且也是最难更换，因此在开始更换部件时请将整流器留在最后，如果灯管和启辉器都没故障，则问题一定出在整流器，要更换故障的整流器，请先将电路断电，拆开灯具，然后把电线从旧整流器转换至新整流器，（每次一根以免错误）最后从新组装灯具。
LED日光灯接线方法
LED日光灯接线方法首先，需要说明的是，LED日光灯的接线方法分为直流接线和交流接线两种方式。
直流接线主要用于12V直流电源供电的LED日光灯，而交流接线则适用于220V交流电源供电的LED日光灯。
1.直流接线方法：LED日光灯的直流接线方法相对简单，只需将正负极分别连接到直流电源的正负极即可。
一般来说，LED日光灯都会配备一个适配器，将220V交流电转换为12V直流电。
接线时，首先将适配器的正负极与LED日光灯的正负极相对应连接，然后将适配器插头插入电源插座即可。
需要注意的是，接线时要确保连接牢固，避免接触不良导致电流过大或短路等问题。
2.交流接线方法：（1）串联接线：串联接线是将多个LED灯条依次连接在一起，形成一个串联电路。
这种接线方式一般适用于LED灯条的长度较长，需要更大功率的场景。
接线时，先将LED灯条沿着需要安装的位置铺设好，然后将每一段灯条的正极与负极依次相连接，最后将接线端与电源插座相连接即可。
需要注意的是，串联接线时要确保每一段灯条的正负极连接正确，且接地线接地良好，避免电流过大或漏电等安全问题。
（2）并联接线：并联接线是将多个LED灯条同时接入电源，形成一个并联电路。
这种接线方式适用于LED灯条的长度较短，且功率较低的场景。
接线时，首先将LED灯条沿着需要安装的位置铺设好，然后将每一段灯条的正极和负极分别相连接，最后将接线头与电源插座相连接即可。
需要注意的是，并联接线时要确保每一段灯条的正负极连接正确，且接地线接地良好，避免电流过大或漏电等安全问题。
总结：LED日光灯的接线方法分为直流接线和交流接线两种方式。
直流接线适用于12V直流电源供电的LED日光灯，只需将正负极分别连接到电源的正负极即可。
交流接线适用于220V交流电源供电的LED日光灯，可以选择串联接线或并联接线的方式接入电源。
在进行接线时，要确保连接牢固，接地良好，避免安全问题的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水电施工视频教程全套之—日关灯讲解
日光灯是如何工作的？在日光灯电路中，电流从插头的左侧插脚开始，流经整流器、灯管的一根灯丝、启辉器中闭合的开关和灯管中的另一根灯丝，最后从插头的右侧插脚流出。
电流会加热日光灯管两端的两个小元件，然后启辉器打开使电流通过日光灯。
整流器是一个磁性线圈，用于调节流过灯管的电流。
启辉
器打开时会使一个电弧浪涌通过灯管，随后在灯管发光之
后，启辉器将保持电流以正确的速度流过。
在大多数日光
灯中，启辉器都是一个自动开关，当它检测到灯管发光时，它会一直处于断开状态，只要断开灯具电源，启辉器将关闭。
许多日光灯包含多支灯管，以提供更好的照明。
这些日光灯必须为每根灯管配备单独的整流器和启辉器。
灯具看起
来可能是两根灯管共用一个整流器，但实际上可能是两个整流器内置在一个盒子中。
同样，包含四根灯管的灯具则配有四个启辉器和四个整流器，在某些类型的灯具中，启
辉器是内置的不能单独跟换。
由于日光灯只有三个主要部件，因此有你自己就可以完成所有维修更换，所有日光灯都会随着时间流逝逐渐变暗，并且可能闪烁或忽明忽暗，这些都是警告信号，当你注意到日光灯上的正常性能发生任何变化后，就应该立刻进行必要的维修，变暗的灯管通常需要更换，如果不更换灯管则可能导致灯具的其它部件损坏，同样，不断忽闪忽暗的会消耗启辉器，从而导致启辉器的绝缘层老化。
如果灯管没有故障，请尝试更换启辉器，日光灯启辉器按功率分级，因此针对灯具中灯管使用正确的启辉器至关重
要。
拆下旧的启辉器的方法与拆下旧的灯管的方法相同，通过转动其拿出灯具灯座，安装启辉器时，只要将其插入
插座并转动以锁定到位即可。
整流器也是根据功率分级，与备用的启辉器一样，备用的整流器必须与灯管的功率灯具的类型相匹配。
整流器是发
生故障可能性最小的部件并且也是最难更换，因此在开始
更换部件时请将整流器留在最后，如果灯管和启辉器都没
故障，则问题一定出在整流器，要更换故障的整流器，请
先将电路断电，拆开灯具，然后把电线从旧整流器转换至（每次一根以免错误）最后从新组装灯具。
如果新整流器，灯管、启辉器、灯管全部正常，但日光灯仍然不亮，那么
请检查开关是否有故障，如果日光灯由墙壁开关控制，请
更换开关，这将在下一部分说明。
如果日光灯使用按钮开关，那你可以使用相同类型的新开关替换旧开关。
在对开
关进行操作前要先使电路断电，请先拆下保险丝或断开断
路器。
接线方法
