操作手册(西门子系列)

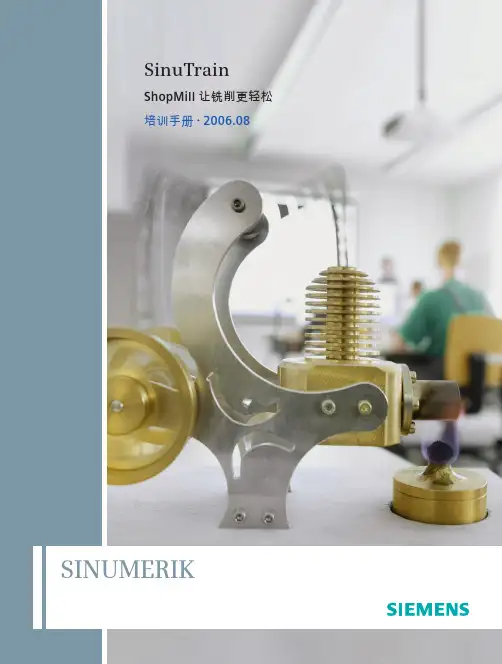

西门子Sinumerik ShopMill操作培训手册说明书
SinuTrainShopMill 让铣削更轻松培训手册• 2006.08 SINUMERIK2006年08月第4次修订版软件版本号:V06.04西门子股份公司版权所有没有明确的书面许可,不得翻印或传播本文献的内容,亦不得采用影印或将本文献内容制成胶片、磁带、磁碟、幻灯片或其它多媒体制品等方法对本文献加以翻印。
0作为入门指导手册，本文献由以下单位合作完成：西门子股份公司自动化与驱动集团运动控制系统部邮政信箱： 3180, D-91050Erlangen/德国以及R. & S. KELLER GmbHSiegfried Keller, Stefan Nover, Klaus Reckermann, Olaf Anders, Kai Schmitz邮政信箱：131663, D-42043 Wuppertal/德国订货号：6FC5095-0AA50-0RP2ShopMill培训手册前言如何更快地从图纸到工件？迄今为止,数控生产主要采用复杂、抽象的代码进行NC编程，因而只有专业人员才能对其进行操作。
但是实际上,由于每一位熟练工人都堪称专业人士，因而也能够利用传统机械加工中所积累的丰富经验处理最为棘手的任务－尽管采取的方法通常很不经济。
所以，有必要找到一种方法，使这些技术专家们能够有效地将其经验应用到NC机床生产中。
西门子公司推出的ShopMill工具，不但使操作人员省却了编码之苦，亦使他们拥有了新一代的 SINUMERIK 控制系统。
西门子提供的解决方案是：建立一个工作计划，而非一段程序。
通过建立与操作人员水平相当且包含具体操作要求的工作计划，ShopMill的用户能够将其专业知识真正运用到加工过程当中，同时亦不会荒废实际的技能。
由于ShopMill能够建立强大的集成式运行轨迹，即使最复杂的轮廓和工件亦可轻松制得。
因此：可借助 ShopMill 更加快捷地从图纸向工件转移！尽管ShopMill 简单易学，但本培训教程有助您更快更好地掌握ShopMill的各项功能。
西门子操作手册
1安装2电气系统原理与性能 (1)3调试 (2)4操作注意事项 (3)5警告与安全 (3)安全表示可能危害人身安全的警示。
表示可能引起设备事故的注意事项。
警口本产品在安装前必须详细阅读本产品说明书，及相关产品说明书，了解说明书的内容后方可操作设备，否则会有设备及人身事故隐患。
只有合格的人员才可从事相应的工作。
合格人员是指熟悉设备安装，调试及保养的并且有相应资格从事其工作人员。
设备安装及接线过程不可通电。
设备必须按国际标准可靠接地，以保证运行安全可靠。
注意事项设备安装前，不得露天放置，地面应干燥，如设备受潮应做干燥处理。
用户连接电源线及电机时必须注意导线与接线端子之间要紧固。
热继电器应按说明书中的整定值或对应电机的额定电流值设定，不得随意调整，否则起不到保护电机的作用。
1 安装1.1设备组成本机由烘燥箱体，循环风机，排风机，电加热系统及其他控制系统组成1.2 设备供电电源本设备电源采用：AC380V 3 © 50HZ设备装机容量约为：20KW1.3电气设备安装机上电器安装请参见电气安装图1.4电气设备接线警告：电气设备外壳必须按国际标准可靠接地。
电气设备接线参照互连接线图2 电气系统原理与性能2.1变频器该设备选用的是西门子的MMV44系列变频器，这种变频器均由微处理器控制，并采用具有现代先进技术水平的绝缘栅双极型晶体管（IGBT）作为功率输出器件。
因此具有很高的运行可靠性和功能的多样性。
具有优良的速度稳定性和动态响应特性。
具有快速电流限制功能，具有较完善的保护和故障诊断功能。
2.2S7-200 可编程序控制器PLC选用S7-200可编程序控制器。
S7-200是德国西门子公司生产的模块化中小型PLC系统，客观满足中等性能要求的应用，大范围的各种功能模块，可以非常好地满足和适应自动化控制任务，由于简单实用的分散式结构和多界面网络能力，使得应用十分灵活，当控制任务增加时，可自由扩展，由于大范围的集成功能使得它功能非常强劲。
西门子变频器V20 操作手册CH[11]
![西门子变频器V20 操作手册CH[11]](https://img.taocdn.com/s3/m/9b2747b06429647d27284b73f242336c1eb93036.png)
西门子变频器V20 操作手册CH 西门子变频器V20操作手册一、概述紧凑的尺寸，节省空间简单的安装和调试，无需专业知识高效的节能性能，降低运行成本灵活的通信接口，支持多种协议多种保护功能，提高可靠性和安全性二、安装2.1 安装条件变频器的型号、电压等级和功率范围与电机匹配温度：-10℃ ~ +50℃湿度：5% ~ 95%，无冷凝海拔：不超过1000米振动：不超过1g没有强烈的电磁干扰、化学腐蚀和尘埃距离电机和电源开关不超过15米距离其他热源或散热设备至少10厘米距离墙壁或其他障碍物至少10厘米2.2 安装步骤1.在控制柜或墙壁上钻孔，按照变频器的尺寸和钻孔图定位。
钻孔图见附件1。
2.使用螺丝和垫片将变频器固定在控制柜或墙壁上。
紧固扭矩见附件1。
3. 连接电源线、电机线和接地线。
连接方式见附件2。
4.连接控制线。
根据不同的控制模式，选择合适的连接宏。
连接宏及其功能见附件3。
5.连接通信线。
根据不同的通信协议，选择合适的通信参数。
通信参数及其设置见附件4。
三、调试3.1 调试条件变频器已正确安装和连接变频器上没有任何故障或警告提示变频器与电机之间没有任何机械负载变频器与外部控制设备之间没有任何逻辑冲突3.2 调试步骤1. 打开电源开关，给变频器通电。
2. 按下BOP（基本操作面板）上的P键，进入参数菜单。
3. 使用上下箭头键选择需要修改的参数组或参数编号。
4. 按下BOP上的S键，进入参数设置模式。
5. 使用左右箭头键修改参数值。
6. 按下BOP上的S键，保存参数设置。
7. 重复步骤3~6，直到所有需要修改的参数都设置完毕。
8. 按下BOP上的P键，退出参数菜单。
9. 按下BOP上的启动键，启动变频器。
10. 观察变频器的运行状态，如输出频率、电流、电压等。
调整BOP上的转速旋钮，改变输出频率，观察电机的转速变化。
12. 按下BOP上的停止键，停止变频器。
四、操作4.1 操作条件变频器已正确调试变频器与电机之间已连接机械负载变频器与外部控制设备之间已建立逻辑连系4.2 操作步骤1.根据需要选择控制模式，如BOP控制、端子控制、通信控制等。
西门子操作手册
目录1 安全信息 (1)术语定义 (1)前言 (1)2定位器的供货范围 (2)3组装…………………………………………………………………概述…………………………………………………………………定位器在潮湿环境中的使用……………………………………定位器在易受到强加速作用力或震动场合的使用……………直行程执行机构的连接附件………………………………………组装顺序……………………………………………………………角行程执行机构的连接附件………………………………………组装顺序………………………………………………………………4可选附件的安装……………………………………………………5电气连接……………………………………………………………6气动连接……………………………………………………………注入仪表空气开关………………………………………………..限流器………………………………………………………………7调试（见散页“操作—简要说明”）………………………………直行程执行机构调试准备…………………………………………直行程执行机构的自动初始化…………………………………直行程执行机构的手动初始化…………………………………角行程执行机构调试准备…………………………………………角行程执行机构的自动初始化…………………………………角行程执行机构的手动初始化…………………………………故障校正……………………………………阀门定位器的简明操作指南………………..附录一………………………………………………………………………附录二………………………………………………………………………1 安全信息1.2 前言本操作说明描述了定位器组装、连接、调试的基本步骤，不能取代SIPART PS2电气阀门定位器的操作手册，操作手册中包含了组装、功能、操作的详细信息。
无危险使用关于安全方面，定位器出厂时已达到完美状态，如果要保持此状态，用户必须要遵守本操作说明中安全提示。

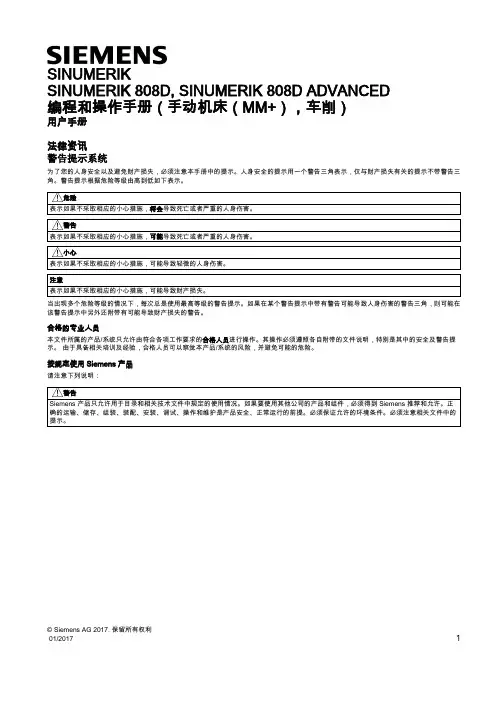

西门子SINUMERIK数控系统编程和操作手册（手动机床（MM+），车削）说明书
SINUMERIKSINUMERIK 808D, SINUMERIK 808D ADVANCED编程和操作手册（手动机床（MM+），车削）用户手册法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。
人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。
警告提示根据危险等级由高到低如下表示。
危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。
警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
注意表示如果不采取相应的小心措施，可能导致财产损失。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。
如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。
其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。
由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。
按规定使用Siemens 产品请注意下列说明：警告Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。
如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。
正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。
必须保证允许的环境条件。
必须注意相关文件中的提示。
© Siemens AG 2017. 保留所有权利编程和操作手册（手动机床（MM+），车削） 前言适用产品该手册适用于以下数控系统： 数控系统软件版本 SINUMERIK 808D ADVANCED T （车削）SINUMERIK 808D ADVANCED M （铣削）V4.7.4：PPU161.3/PPU160.2，带主轴/进给伺服系统 SINUMERIK 808D （车削）SINUMERIK 808D （铣削）V4.7.4：PPU141.2，带进给伺服系统 文档组成与目标读者 最终用户文档目标读者 编程和操作手册（车削）车床的编程人员和操作人员 编程和操作手册（铣削）铣床的编程人员和操作人员 编程和操作手册（ISO 车削/铣削）车床/铣床的编程人员和操作人员 编程和操作手册（手动机床（MM+），车削）车床的编程人员和操作人员 诊断手册机械和电气设计人员，调试工程师，机床操作人员和维修服务人员 制造商/维修文档目标读者 调试手册安装人员，调试工程师和维修服务人员 功能手册机械和电气设计人员，技术专家 参数手册机械和电气设计人员，技术专家 维修手册机械和电气设计人员、技术专家、调试工程师以及服务和维护人员 自述文件第三方软件 - 许可条件和版权说明我的文档管理器（MDM ）如何在西门子文档内容的基础上创建自定义文档，请访问以下链接：/mdm标准功能范畴本手册仅描述了标准功能范畴。

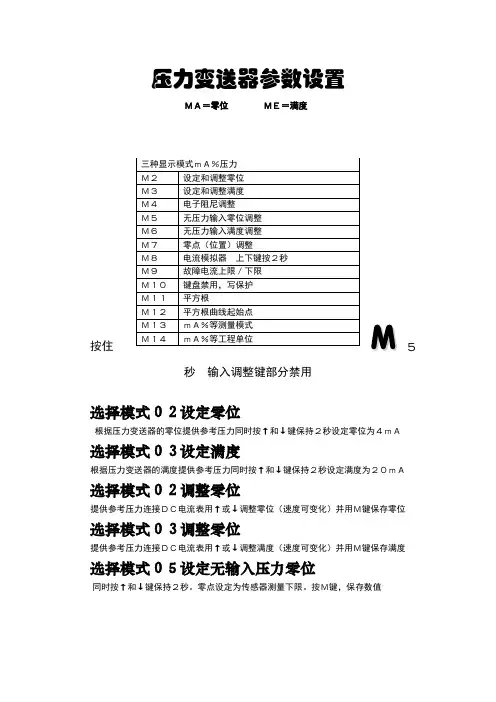

西门子变送器操作手册
