UG设计师（CAD模块）模拟试卷8及答案与解析一、单项选择题下列各题的备选答案中，只有一个是符合题意的。
1 给两条直线倒圆，但它们不在光标球范围内，或者准备给一条直线和一条圆弧倒圆，应该采用什么方法？（A）2曲线倒圆（B）复杂倒圆（C）创建圆弧来倒圆（D）创建圆弧并修剪使之与要倒圆的两条线相切2 在使用过曲线网格命令时，已经选择了所有的封闭主线串，如何选择交叉线串以生成封闭实体？（A）利用补片体和缝合来生成实体（B）Emphasis选择Both（C）选择“ClosedinV”（D）再次选择第一个交叉线串作为最后的交叉线串3 在制图模块中，欲只显示实体，而其它对象不显示，最好的办法是？（A）利用视图中的层可见性设置对话框来显示实体所在的层（B）利用对象透明显示设置对话框来隐藏不需要显示的对象（C）利用层设置对话框来显示实体所在的层4 下列哪个操作不产生新的视图？（A）剖视图（B）旋转剖视图（C）半剖视图（D）局部剖视图5 在制图模块中，如何删除一个尺寸标注的附加文本？（A）双击尺寸标注，在附加文本上右键单击选择删除（B）点击标准工具条的删除按钮，然后选择附加文本，点击确定（C）选择附加文本，然后点击标准工具条的删除按钮（D）双击尺寸标注，在附加文本上右键单击选择附加文本→清除所有6 在草图参数设置对话框中，哪一个选项控制退出草图时，工作视图是否自动回到初始视图方位？（A）定向视图（OrientView）（B）（ChangeViewOrientation）（C）保持视图方位（MaintainViewOrientation）（D）关闭工作层（TurnOFFtheworklayer）7 你利用一条曲线拉伸成一个实体，然后又编辑这条曲线，如何在编辑过程中知道曲线的修改对拉伸实体产生的影响？（A）右键单击选择更新（B）在编辑曲线对话框中点击更新按钮（C）在编辑曲线对话框中点击刷新按钮（D）选择视图→编辑更新8 欲使得零件模型在图形区域看上去比较真实，应该采用什么显示模式？（A）着色模式（B）隐藏线可见的线框模式（C）隐藏线变灰的线框模式（D）隐藏线变虚线的线框模式9 若要在视图中添加视图相关曲线，你必须选择该视图，在鼠标右键的菜单中选择：（A）扩展成员视图（B）视图边界（C）样式（D）视图相关编辑10 哪个对话框决定创建一个圆柱（Cylinder）的方向?（A）矢量构造器（B）绝对坐标系定位（C）工作坐标系定位（D）点构造器二、多项选择题下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。
11 在选择两个对象进行角度标注时，如果标注的角度不合你的需要，那么你可以：（A）在标注角度对话框中点击AlternateAngle图标，来反向角度标注（B）重新标注，反向选择两个对象（C）当放置角度标注时，右键单击选择AlternateAngle12 层的状态有哪些：（A）工作（B）可选（C）仅可见（D）不可见（E）编辑13 创建键槽（Slot）时，有哪些种类？（A）矩形（Rectangular）（B）球端（Ball-End）（C）T形槽（T-Slot）（D）U形槽（U-Slot）（E）燕尾槽（Dove-Tail）14 实体布尔操作有哪些？（A）合并（B）相减（C）相交（D）分割（E）剪切15 在装配导航器中，如何隐藏一个部件？（A）取消掉部件名称前的红勾（B）在黄色小框上中键双击（C）在部件名称上右键单击选择Blank（D）在部件名称上双击三、填空题请完成下列各题，在各题的空处填入恰当的答案。
16 圆柱（Cylinder）体素特征的类型有______和______。
17 圆锥（Cone）体素特征的类型有_______、______、______、______和______。
18 球（Sphere）体素特征的类型有______和______。
19 为了外化一个内部草图，在部件导航器中右键单击拥有它的特征，选择______命令。
20 基准轴和基准面根据与对象的关联性可分为_______和______。
21 一个基准坐标系包括_______、______、______和______。
22 沿引导线扫掠（Sweep along Guide）最多可以选择___条截面线串和____条引导线串。
23 矩形凸垫（Pad）和矩形型腔（Pocket）的长度参数是沿着_________方向测量的。
24 型腔（Pocket）包括______、________和_______三种类型。
25 矩形型腔（Pocket）的拐角半径必须________底面半径。
26 特征引用阵列（Instance Feature）有______、______和______三种类型。
27 矩形特征引用阵列的方向是基于______坐标系。
28 变形组件在定义时，如果未使用任何外部参照，则在装配中可以被定位和约束，否则不能被约束或移动。
（A）正确（B）错误29 基于特征的组件阵列创建之前，必须先创建装配约束到模板组件。
（A）正确（B）错误30 在Excel中执行存储家族（Save Family）命令，将同时保存家族电子表格和家族模板文件。
（A）正确（B）错误31 在Excel中定义了家族电子表格并保存，则会自动在家族成员的存储目录中创建实际的家族成员部件文件。
（A）正确（B）错误32 只能将部件家族成员添加到装配，家族模板部件本身不能添加。
（A）正确（B）错误33 在装配环境中对工作部件执行File→Save As命令时，将要求定义该工作部件的新名称以及所有引用该部件的装配的新名称。
（A）正确（B）错误34 NX视图区的默认视图定位（Orient View）是相对于工作坐标系而言的，即XC 轴定义左右方位，YC轴定义左右方位，ZC轴定义上下方位。
（A）正确（B）错误35 提示栏（Cue Line）和状态栏（Status Line）可以水平或垂直放置在任何地方。
（A）正确（B）错误36 修改客户默认设置（Customer Defaults）对话框的设置后，设置将立即生效。
（A）正确（B）错误37 打开或新建一个部件文件，利用Preferences下拉菜单进行参数设置，设置将立即生效。
（A）正确（B）错误38 在NX窗口中可以水平地或垂直地将工具条停靠，也可以使工具条释放移动。
（A）正确（B）错误39 当移动选择球光标经过对象时，对象会以预览选择颜色高亮显示，可以通过设置关闭这个功能。
（A）正确（B）错误40 可以通过设置改变快速选择指示器光标出现而必须静止逗留的时间量。
（A）正确（B）错误41 可以通过设置控制当前工具条状态在退出NX时是否保存。
（A）正确（B）错误42 可以用哪两种方法进行表达式注释？43 图案表面（Pattern Face）的类型有哪些？44 曲线偏置有哪几种类型？45 试比较直纹特征和过曲线特征。
46 面分析有哪几种类型？UG设计师（CAD模块）模拟试卷8答案与解析一、单项选择题下列各题的备选答案中，只有一个是符合题意的。
1 【正确答案】 A2 【正确答案】 D3 【正确答案】 A4 【正确答案】 D5 【正确答案】 D6 【正确答案】 B7 【正确答案】 B8 【正确答案】 A9 【正确答案】 A10 【正确答案】 A二、多项选择题下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。
11 【正确答案】 A,C12 【正确答案】 A,B,C,D13 【正确答案】 A,B,C,D,E14 【正确答案】 A,B,C15 【正确答案】 A,C三、填空题请完成下列各题，在各题的空处填入恰当的答案。
16 【正确答案】轴、直径和高，圆弧和高17 【正确答案】直径与高，直径和半角，底直径、高和半角，顶直径、高和半角，两个同轴圆弧18 【正确答案】中心点和直径，圆弧19 【正确答案】 MakeSketchExternal20 【正确答案】相对的，固定的21 【正确答案】 1个坐标系，3个基准面，3个基准轴，1个原点22 【正确答案】 1，123 【正确答案】水平参考方向（X方向）24 【正确答案】圆柱形型腔，矩形型腔，通用型腔25 【正确答案】大于或等于26 【正确答案】矩形阵列，圆形阵列，图案表面27 【正确答案】工作28 【正确答案】 A【试题解析】29 【正确答案】 A【试题解析】30 【正确答案】 B 【试题解析】31 【正确答案】 B32 【正确答案】 B 【试题解析】33 【正确答案】 A 【试题解析】34 【正确答案】 B 【试题解析】35 【正确答案】 B 【试题解析】36 【正确答案】 B37 【正确答案】 A 【试题解析】38 【正确答案】 A 【试题解析】39 【正确答案】 A 【试题解析】40 【正确答案】 A【试题解析】41 【正确答案】 A【试题解析】42 【正确答案】 1）在表达式列表中双击对应公式的注释栏以激活注释对话框；2）在公式输入区域的公式后输入双斜线（//）。
43 【正确答案】矩形阵列图案、圆形阵列图案、镜像。
44 【正确答案】距离DistanC,E、拔模Draft、规律控制Law Control、三维轴3D Axial。
45 【正确答案】过曲线特征可以有多达150条截面线串，V方向阶次可达24阶；直纹特征仅允许两条截面线串，在V方向或在线串间总是线性的即1阶；如果过曲线特征用两条线串建立，它将类似于直纹特征，但是具有之后能够添加附加线串的优点。
46 【正确答案】半径，反射，斜率，距离。
CAD考试试题库及参考答案
CAD考试试题库及参考答案CAD考试试题库及参考答案一、单项选择1.AUTOCAD的坐标体系包括世界坐标和用户坐标系。
2.当进入AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为世界坐标系。
3.如需对所选图形作出规则的复制，应使用阵列命令。
4.使用MOVE命令可以完成对所选图形的移动。
5.用LINE命令画出一个矩形，该矩形中有4个图元实体。
6.用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用MOVE命令相同。
7.在执行FILLET命令时，先应设置圆弧半径R。
8.剪切物体需用Trim命令。
9.当使用LINE命令封闭多边形时，最快的方法是输入C 回车。
10.AutoCAD中的图层数最多可设置为没有限制。
11.CP是COPY命令的热键名。
12.ARC子命令中的（S，E，A）指的是起点、终点、圆心角。
13.CIRCLE命令中的TTR选项是指用切点、切点、半径方式画圆弧。
14.在执行SOLID命令后，希望所画的图元内部填充，必须设置FILL为ON。
15.OFFSET命令前，必须先设置距离。
16、使用“chamfer”命令进行倒角操作时，不能对文字对象进行倒角。
17、不是环形阵列定义阵列对象数目和分布方法的是：项目总数和基点位置。
18、要移动圆对象，使其圆心移动到直线中点，需要使用“对象捕捉”。
19、使用“rotate”命令旋转对象时，必须指定旋转角度和旋转基点。
20、使用“scale”命令缩放对象时，可以在三维空间缩放对象。
21、使用“stretch”命令拉伸对象时，不能把圆拉伸为椭圆。
22、使用“lengthen”命令修改开放曲线的长度时有很多选项，除了封闭，还有增量、百分数和动态。
23、不能使用“trim”命令进行修剪的对象是文字。
24、AutoCAD中CAD标准文件后缀名为“dwg”。
25、使用“offset”命令对一条多段进行圆角操作时，如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角。
[实用职业技能类试卷]UG设计师(CAD模块)模拟试卷4及答案与解析
![[实用职业技能类试卷]UG设计师(CAD模块)模拟试卷4及答案与解析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/635a8ffb7f1922791688e861.webp)
（B）错误
31凡凸模上的尺寸，均按型芯尺寸计算，凹模上的尺寸，均按型腔尺寸计算。
（A）正确
（B）错误
32塑料件的几何形状设计要有利于成型和脱模，有利于模具设计制造及制件质量的保证。
（A）正确
（B）错误
33模具成型零件表面有粗糙度要求时，为达到抛光效果，零件表面必须有一定的硬度。
（A）正确
（B）错误
（C）等于
（D）无关
6注射模塑工艺的要素是_________。
（A）温度
（B）压力
（C）时间
（D）温度、压力、时间
7注射模浇注系统由_________组成。
（A）浇口
（B）分流道
（C）主流道
（D）浇口、分流道、主流道
8成型时，不同的塑料其收缩率大小_________。
（A）相同
（B）不同
（C）无联系
34在点浇口三板模具中，浇注冷料所在的面，不属于分型面。
（A）正确
（B）错误
35合模导向的导柱高度必须高于在同侧的凸模型芯的高度。
（A）正确
（B）错误
36斜导柱抽芯机构中，斜锲的作用是复位和承受侧向力。
（A）正确
（B）错误
37树脂是天然树脂与合成树脂的总称。
（A）正确
（B）错误
38模具材料及热处理是影响塑料模具寿命的主要因素。
3下列不属于属塑件结构工艺性设计是
（A）凸台
（B）脱模斜度
（C）结构
（D）注塑工艺
4在对注射模的型腔与分流道布置时，最好使塑件和分流道在分型面上总投影面积的几何中心和锁模力中心
（A）重合
（B）相交
（C）平行
（D）垂直
5注射模的主流道始端凹球半径_________注射机喷嘴头部球面半径
UG考试试题及答案解析

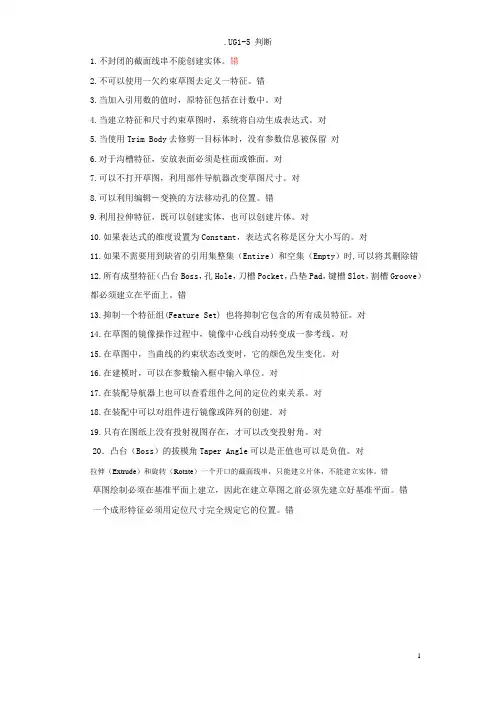

.UG1-5 判断1.不封闭的截面线串不能创建实体。
错2.不可以使用一欠约束草图去定义一特征。
错3.当加入引用数的值时，原特征包括在计数中。
对4.当建立特征和尺寸约束草图时，系统将自动生成表达式。
对5.当使用Trim Body去修剪一目标体时，没有参数信息被保留对6.对于沟槽特征，安放表面必须是柱面或锥面。
对7.可以不打开草图，利用部件导航器改变草图尺寸。
对8.可以利用编辑－变换的方法移动孔的位置。
错9.利用拉伸特征，既可以创建实体，也可以创建片体。
对10.如果表达式的维度设置为Constant，表达式名称是区分大小写的。
对11.如果不需要用到缺省的引用集整集（Entire）和空集（Empty）时,可以将其删除错12.所有成型特征（凸台Boss，孔Hole，刀槽Pocket，凸垫Pad，键槽Slot，割槽Groove）都必须建立在平面上。
错13.抑制一个特征组(Feature Set) 也将抑制它包含的所有成员特征。
对14.在草图的镜像操作过程中，镜像中心线自动转变成一参考线。
对15.在草图中，当曲线的约束状态改变时，它的颜色发生变化。
对16.在建模时，可以在参数输入框中输入单位。
对17.在装配导航器上也可以查看组件之间的定位约束关系。
对18.在装配中可以对组件进行镜像或阵列的创建．对19.只有在图纸上没有投射视图存在，才可以改变投射角。
对20．凸台（Boss）的拔模角Taper Angle可以是正值也可以是负值。
对拉伸（Extrude）和旋转（Rotate）一个开口的截面线串，只能建立片体，不能建立实体。
错草图绘制必须在基准平面上建立，因此在建立草图之前必须先建立好基准平面。
错一个成形特征必须用定位尺寸完全规定它的位置。
错6-11 选择1.哪个对话框决定创建一个圆柱的方向?AA.矢量构造器B.ABS 定位C.点构造器D.WCS定位2.哪个工具列出特征列表,而且可以作为显示和编辑特征的捷径?DA.装配导航器B.特征列表C.编辑和检查工具D.部件导航器3.哪种方式无法删除基准面？CA.选中基准面，单击Delete图标B.选中基准面，按Delete键C.选中基准面，按Backspace键D.选中基准面，选择【编辑】-【删除】4.若要在视图中添加视图相关曲线，你必须选择该视图，在鼠标右键的菜单中选择：CA.样式B.视图边界C.扩展成员视图D.视图相关编辑5.使用下列哪个工具可以编辑特征参数，改变参数表达式的数值？DA.特征表格B.检查工具C.装配导航器D.部件导航器6.下列哪个选项不是装配中组件阵列的方法？BA.线性B.从引用集阵列C.从实例特征D.圆的7.下列哪种方式可以定义实体密度。
[实用职业技能类试卷]UG设计师（CAD模块）模拟试卷9及答案与解析
![[实用职业技能类试卷]UG设计师（CAD模块）模拟试卷9及答案与解析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/1511401478563c1ec5da50e2524de518964bd398.webp)
[实用职业技能类试卷]UG设计师（CAD模块）模拟试卷9及答案与解析UG设计师（CAD模块）模拟试卷9及答案与解析一、单项选择题下列各题的备选答案中，只有一个是符合题意的。
1 打平底孔时，顶锥角应设为_____。
（A）0°（B）45°（C）90°（D）180°2 创建图纸对话框中，公制图纸标准尺寸大小选项默认共有_____种。
（A）3（B）4（C）5（D）63 特征参数编辑对话框中，可以选择的特征类型为：（A）草图（B）曲线（C）视图（D）实体4 如果一个部件分布在同一个装配中的不同位置，可以重新设置______来区别不同的同一部件。
（A）装配名（B）引用集名（C）组件名（D）以上都可以5 是参数化造型系统的重要特征之一。
（A）特征（B）表达式驱动模型（C）草图（D）支持参数修改6 下列项操作不属于对象变换的范畴。
（A）平移（B）修改特征参数（C）阵列（D）旋转7 当发现草图的几何约束状态可能不符合设计思路时，但又不明确是哪个约束造成的。
此时可以利用的命令进行分析，因此在建模过程中该命令非常常用。
（A）显示/移除约束（B）转换为参考曲线/激活曲线（C）显示所有约束（D）以上都可以8 进行标注时，首先选取两个控制点，然后系统则用两点连线的长度标注尺寸，尺寸线将平行于所选两点的连线。
（A）垂直（B）平行（C）角度（D）水平9 在扫描（Swept）操作中，在扫描方向上控制着扫描体的方向和比例。
（A）截面线串（B）引导线串（C）起始线串和终止线串（D）脊线串10 如果部件几何对象不需要在装配模型中显示，可使用，以提高显示速度。
（A）有代表性的单个部件（B）整个部件（C）部分几何对象（D）空的引用集11 是指部件模型的各种向视图和轴测图，包括后视图、仰视图、前视图、左视图、右视图、正等测视图、正二测视图、俯视图和各种用户自定义视图。
（A）基本视图（B）投影视图（C）向视图（D）局部视图二、多项选择题下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。
[实用职业技能类试卷]UG设计师(CAD模块)模拟试卷7及答案与解析
![[实用职业技能类试卷]UG设计师(CAD模块)模拟试卷7及答案与解析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/d1045725e87101f69e319561.webp)
45表达式对话框中，Listed Expressions下拉列表中包括哪些类型？
UG设计师（CAD模块）模拟试卷7答案与解析
一、单项选择题
下列各题的备选答案中，只有一个是符合题意的。
1【正确答案】A
2【正确答案】A
3【正确答案】B
4【正确答案】A
5【正确答案】D
6【正确答案】B
（D）图框（Border）
（E）写实图片（PhotoRealistic）
14欲在一个尺寸标注附加文本“2PLS”，则文本添加位置可以有哪些？
（A）尺寸数字之前
（B）尺寸数字之后
（C）尺寸数字之上
（D）尺寸数字之下
15你已经打开了几个不同的部件文件，并在其中一个部件文件中工作，如果想查看其它部件文件，你可以通过：
36在装配中，组件对象名称默认就是组件部件名称，不可以更改。
（A）正确
（B）错误
37一个组件只有成为工作部件或显示部件之后，才能查看其引用集设置。
（A）正确
（B）错误
38利用WAVE几何链接器复制到工作部件中的几何体总是与原始几何体保持关联。
（A）正确
（B）错误
39抽取（Extract）命令、镜像体（Mirror Body）命令和WAVE几何链接器中的Fix at Current Timestamp选项含义相似。
7【正确答案】D
8【正确答案】D
9【正确答案】A
10【正确答案】A
二、多项选择题
下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。
11【正确答案】A,B,D
12【正确答案】A,C,D,E
13【正确答案】A,B,C,D
UG试题及答案(不完整)

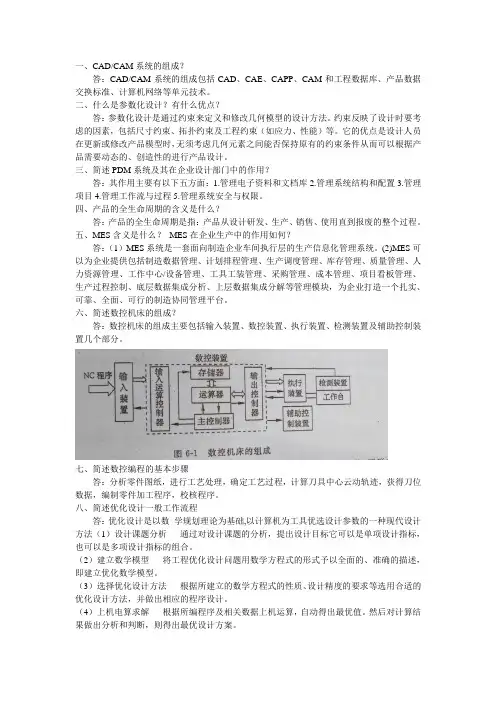

一、CAD/CAM系统的组成？答：CAD/CAM系统的组成包括CAD、CAE、CAPP、CAM和工程数据库、产品数据交换标准、计算机网络等单元技术。
