稳压二极管
稳压二极管详解
稳压二极管详解稳压二极管是一个常用的电子器件，用于稳定电压。
它具有正向导通和反向截止的特性，可以在一定的电压范围内保持稳定输出电压。
一、稳压二极管的原理稳压二极管的原理是利用反向截止特性来实现稳定输出电压。
当输入电压超过稳压二极管的额定电压时，稳压二极管开始导通，将多余的电压通过自身消耗掉，使输出电压保持稳定。
当输入电压低于稳压二极管的额定电压时，稳压二极管处于反向截止状态，不导通电流，输出电压保持不变。
二、稳压二极管的特性1. 稳压范围：稳压二极管的稳压范围是指在额定电流下，输入电压的变动范围。
稳压二极管的稳压范围越大，其稳定输出电压的能力越强。
2. 稳定性：稳压二极管的稳定性是指在额定电流下，输出电压的波动范围。
稳压二极管的稳定性越好，其输出电压的波动越小。
3. 温度系数：稳压二极管的温度系数是指输出电压随温度变化的比例关系。
温度系数越小，稳压二极管的稳定性越好。
三、稳压二极管的应用1. 电源稳压：稳压二极管可以用于电源电路中，保持输出电压的稳定性，提供稳定的电源供给。
2. 电子设备保护：稳压二极管可以用于电子设备中的电压保护回路，当输入电压超过设定值时，稳压二极管开始导通，保护电子设备不受过高电压的损害。
3. 模拟电路调节：稳压二极管可以用于模拟电路中，通过调节稳压二极管的额定电压，实现对模拟信号的调节。
四、稳压二极管的选型选择合适的稳压二极管需要考虑以下几个因素：1. 额定电压：根据应用的需要，选择合适的额定电压。
额定电压应略高于所需的稳定输出电压。
2. 稳定性：根据应用的需求，选择稳定性较好的稳压二极管。
可以通过查阅厂家提供的规格书来了解稳压二极管的稳定性参数。
3. 温度系数：根据应用环境的温度变化情况，选择温度系数较小的稳压二极管。
温度系数越小，稳压二极管的稳定性越好。
五、常见的稳压二极管常见的稳压二极管有Zener二极管和三端稳压二极管。
1. Zener二极管：Zener二极管是一种特殊的稳压二极管，具有较高的稳定性和较大的稳压范围。
稳压二极管参数详解
稳压二极管参数详解
1. 稳压二极管的定义
稳压二极管是一种特殊的二极管，其主要作用是将输入电压稳定在一个固定的输出电压上。
它在电子设备和电路中被广泛使用，能够保护电路免受过压和过载的损害。
2. 稳压二极管的结构
稳压二极管的结构与一般的二极管相似，只是其引出两端多了一个降压稳压二极管中的窄带p型半导体；而三端稳压器则由两个p型半导体之间的n型半导体构成的结构，通常带有一个接地引脚。
3. 稳压二极管的工作原理
稳压二极管是一种开关式电源，当其正极电压低于电压稳定器的输出电压时，稳压二极管会关闭；当正极电压高于输出电压时，稳压二极管会打开。
在正常工作条件下，稳压二极管会一直处于开启状态，从而可以稳定输出电压。
4. 稳压二极管的应用
稳压二极管主要应用在以下场合：
1.电子设备和电路中，用于稳定输出电压。
2.保护电路免受过压和过载的损害。
3.在UPS、稳压电源、太阳能电池板及电动车等电源设备中使用。
5. 稳压二极管的优缺点
(1) 稳压二极管具有速度快、响应灵敏、能耗低的优点。
(2) 稳压二极管的输出电压稳定，但其稳定精度较低，不能够满足高精度要求的应用。
(3) 稳压二极管的电流能力有限，不能够满足高电流应用。
(4) 稳压二极管的温度稳定性较差，温度过高时，其稳压效果会受到影响。
综上所述，稳压二极管是一种常用的电子元器件，具有开端快、响应灵敏、能耗低等优点，主要用于保护电路，稳定输出电压。
但其稳定精度、电流能力、温度稳定性等方面还需要进一步改进。
稳压二极管规格

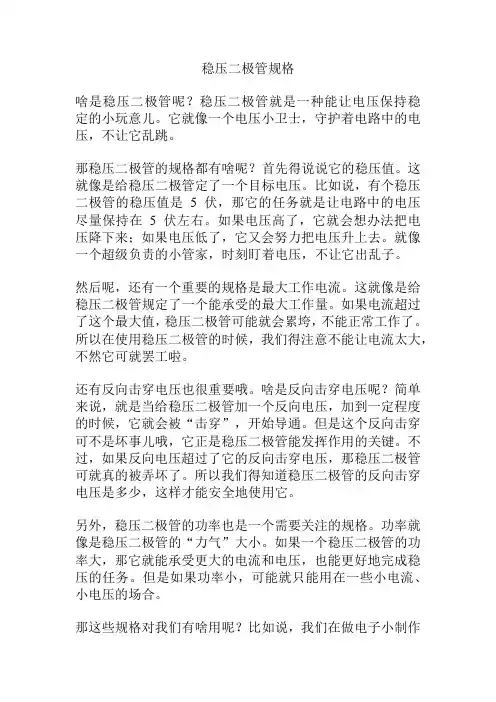

稳压二极管规格啥是稳压二极管呢？稳压二极管就是一种能让电压保持稳定的小玩意儿。
它就像一个电压小卫士，守护着电路中的电压，不让它乱跳。
那稳压二极管的规格都有啥呢？首先得说说它的稳压值。
这就像是给稳压二极管定了一个目标电压。
比如说，有个稳压二极管的稳压值是 5 伏，那它的任务就是让电路中的电压尽量保持在 5 伏左右。
如果电压高了，它就会想办法把电压降下来；如果电压低了，它又会努力把电压升上去。
就像一个超级负责的小管家，时刻盯着电压，不让它出乱子。
然后呢，还有一个重要的规格是最大工作电流。
这就像是给稳压二极管规定了一个能承受的最大工作量。
如果电流超过了这个最大值，稳压二极管可能就会累垮，不能正常工作了。
所以在使用稳压二极管的时候，我们得注意不能让电流太大，不然它可就罢工啦。
还有反向击穿电压也很重要哦。
啥是反向击穿电压呢？简单来说，就是当给稳压二极管加一个反向电压，加到一定程度的时候，它就会被“击穿”，开始导通。
但是这个反向击穿可不是坏事儿哦，它正是稳压二极管能发挥作用的关键。
不过，如果反向电压超过了它的反向击穿电压，那稳压二极管可就真的被弄坏了。
所以我们得知道稳压二极管的反向击穿电压是多少，这样才能安全地使用它。
另外，稳压二极管的功率也是一个需要关注的规格。
功率就像是稳压二极管的“力气”大小。
如果一个稳压二极管的功率大，那它就能承受更大的电流和电压，也能更好地完成稳压的任务。
但是如果功率小，可能就只能用在一些小电流、小电压的场合。
那这些规格对我们有啥用呢？比如说，我们在做电子小制作的时候，如果需要一个稳定的 5 伏电压，那我们就可以找一个稳压值是 5 伏的稳压二极管。
然后再根据我们的电路需要，看看需要多大的工作电流和功率，选择合适的稳压二极管。
如果选错了，可能就会导致电路不能正常工作，或者稳压二极管被烧坏。
而且，不同的稳压二极管规格也会影响它的价格哦。
一般来说，稳压值高、功率大、工作电流大的稳压二极管会比较贵。
稳压二极管 工作原理
稳压二极管工作原理
稳压二极管是一种具有稳定电压特性的二极管。
它的主要工作原理是基于PN结的特性以及正向击穿效应。
稳压二极管是由一个PN结组成的，其中P型半导体为阳极，
N型半导体为阴极。
在无外加电压作用下，由于PN结的存在，形成了一个耗尽区域，不会有电流流动。
当将稳压二极管正向电压施加到正向击穿电压以上时，PN结
开始击穿，使得稳压二极管的电流大幅度增大，同时电压也保持较为稳定。
这是因为在正向击穿之后，稳压二极管的电流和电压几乎不再改变。
这是由于正向击穿时，二极管内部会出现低电阻通道，使得电流变得非常大，从而使得电压保持稳定。
需要注意的是，稳压二极管的稳定电压是由器件的制造工艺和结构特性决定的，一般在规定的电流范围内具有稳压特性。
当超过了规定的电流范围，稳压二极管的电压特性可能会发生变化。
稳压二极管主要应用于各种电子电路中，用来提供稳定的参考电压或稳定的电源电压，以保证电路正常工作。
稳压二极管基础知识
稳压二极管基础知识
稳压二极管是一种常用的半导体器件，用于稳定电压并保护电路免受过电压损害。
它是一种特殊的二极管，具有固定的正向电压降和稳定的电压输出特性。
稳压二极管通常用于电源管理、电路保护和电子设备中的稳压电路中。
稳压二极管的工作原理是通过其内部的PN结构，在正向电压下工作时，使其具有稳定的电压降。
当输入电压超过稳压二极管的额定电压时，稳压二极管会自动调节电压，将过电压转换为热量散发出去，从而保护电路中的其他元件不受损坏。
稳压二极管有许多不同的类型，包括普通二极管、Zener二极管、TVS二极管等。
其中，Zener二极管是最常见的一种稳压二极管，具有固定的Zener电压，通常用于电压稳定和调节。
在设计稳压电路时，选择合适的稳压二极管非常重要。
需要考虑的因素包括最大额定电压、最大额定电流、功耗能力等。
此外，还需要注意稳压二极管的工作温度范围，以确保其在各种环境条件下能够正常工作。
稳压二极管在电子设备中扮演着重要的角色，可以保护电路免受电压波动和过电压的影响。
在电源管理系统中，稳压二极管可以提供稳定的电压输出，确保电子设备的正常运行。
在通信设备中，稳压二极管可以保护电路免受雷击等外部干扰。
总的来说，稳压二极管是一种非常实用的电子器件，可以稳定电压、保护电路，并提高电子设备的可靠性和稳定性。
在设计电子电路时，合理选择和应用稳压二极管将对电路的性能和稳定性起到至关重要的作用。
稳压二极管的作用
稳压二极管的作用稳压二极管（也称稳压管、稳压二极管）是一种特殊的半导体器件，其主要作用是稳定电压，并保持电路中的电压恒定不变，防止过高或过低的电压对电路中的其他元件造成损坏。
稳压二极管的工作原理是利用半导体的P-N结特性，当沿着正向方向施加一个电压时，二极管会开始导电，电流流过二极管时，其电压会保持在一个相对固定的水平，这个电压被称为稳压二极管的稳定电压。
一旦电压超过稳定电压，稳压二极管的电流会急剧增加，从而起到将电路中的电压控制在稳定值的作用。
稳压二极管在电子电路中有很广泛的应用，主要作用如下：1. 电源稳压：在许多电子设备中，电源需要输出一个稳定的电压以供其他电路正常工作。
稳压二极管可以用来调整电源的输出电压，保持其在一个可控范围内不受外界条件变化的影响。
例如在手机、电脑、家电设备等电子产品中，常常会使用稳压二极管来提供稳定的电源。
2. 电子调节器：稳压二极管可以根据需要提供稳定的电压给其他电子元件，对电路中的电压进行调节，保持电路的稳定性。
例如在放大器、模拟电路、电源管理芯片等应用中，稳压二极管常用于提供可靠且稳定的工作电压。
3. 过压保护：当电路中的电压突然升高时，可能会对其他电子元件造成损害。
稳压二极管可以监测并限制电路中的电压，一旦超过其稳定电压，稳压二极管将开始导通并引导多余的电流，防止过高的电压达到其他元件，起到过压保护的作用。
4. 电流限制：稳压二极管还可以限制电路中的电流，防止过大的电流对其他元件造成损害。
当电路中的电流达到稳压二极管的限制值时，稳压二极管会开始导通，控制电流，保护其他电子元件。
总之，稳压二极管是一种常用的电子器件，具有稳定电压、保护电路、限制电流等作用。
在电子设备的设计和制造中起着重要的作用，确保电路正常稳定地工作，延长电子元件的使用寿命。
稳压二极管介绍
稳压二极管介绍1. 简介稳压二极管（Zener diode），也称为Zener二极管或逆向电压稳压二极管，是一种特殊的二极管。
它能够在逆向电压作用下保持稳定的电压输出。
稳压二极管常用于电子电路中的稳压器和限流器等应用。
2. 原理稳压二极管是基于逆击穿效应工作的。
当正向电压作用在普通二极管上时，它会导通并流过大电流。
而当逆向电压超过了特定的击穿电压（Zener电压）时，稳压二极管会处于击穿状态，形成一个稳定的逆向工作区域，使得通过它的逆向电流迅速增加，同时维持一个相对固定的电压。
3. 结构和特性3.1 结构稳压二极管与普通PN结构的二极管结构相似，由P型半导体和N型半导体组成。
不同之处在于稳压二极管在制造过程中加入了掺杂浓度较高的杂质，以增加击穿电压。
3.2 特性•逆向击穿电压（Zener电压）：稳压二极管的主要特征是其逆向击穿电压，通常用Vz表示。
Vz的值可以从几伏到几百伏不等，根据应用需要选择合适的稳压二极管。
•稳定性：稳压二极管在其规定的逆向工作区域内具有很好的稳定性。
当逆向电压超过Vz时，稳流特性会使得通过二极管的电流保持相对恒定。
•温度系数：稳压二极管的温度系数通常是负值，即随着温度升高，Zener 电压会略微下降。
这需要在设计中考虑温度补偿措施。
•最大功耗：稳压二极管能够承受的最大功耗取决于其尺寸和结构。
超过最大功耗可能导致烧毁。
4. 应用4.1 稳压器稳压二极管常被用作简单的稳压器元件，在电路中提供一个稳定的电压输出。
稳压器电路通常由稳压二极管和限流电阻组成。
当输入电压超过稳压二极管的击穿电压时，稳定的输出电压将被维持。
4.2 限流器稳压二极管还可以用作限流器，用于保护电路中其他元件免受过大的电流损害。
在正常工作条件下，稳压二极管处于正向偏置状态，不会影响电路的正常运行。
但当输入电流超过一定值时，稳压二极管将开始导通并限制过大的电流通过。
4.3 反向保护由于稳压二极管具有较高的反向击穿电压，它还可以用作反向保护元件。
稳压管
展开稳压管的主要参数：（1）稳定电压Vz：稳定电压就是稳压二极管在正常工作时，管子两端的电压值。
这个数值随工作电流和温度的不同略有改变，既是同一型号的稳压二极管，稳定电压值也有一定的分散性，例如2CW14硅稳压二极管的稳定电压为6～7.5V。
（2）耗散功率PM：反向电流通过稳压二极管的PN结时，要产生一定的功率损耗，P N结的温度也将升高。
根据允许的PN结工作温度决定出管子的耗散功率。
通常小功率管约为几百毫瓦至几瓦。
最大耗散功率PZM：是稳压管的最大功率损耗取决于PN结的面积和散热等条件。
反向工作时，PN结的功率损耗为：PZ=VZ*IZ，由PZM和VZ可以决定IZmax。
（3）稳定电流IZ、最小稳定电流IZmin、大稳定电流IZmax稳定电流：工作电压等于稳定电压时的反向电流；最小稳定电流：稳压二极管工作于稳定电压时所需的最小反向电流；最大稳定电流：稳压二极管允许通过的最大反向电流。
(4)动态电阻rZ：其概念与一般二极管的动态电阻相同，只不过稳压二极管的动态电阻是从它的反向特性上求取的。
rZ愈小，反映稳压管的击穿特性愈陡。
rz=△VZ/△IZ(5)稳定电压温度系数：温度的变化将使VZ改变，在稳压管中，当|VZ|＞7V时，VZ具有正温度系数，反向击穿是雪崩击穿。
当|VZ|＜4V时，VZ具有负温度系数，反向击穿是齐纳击穿。
当4V＜|VZ|＜7V时，稳压管可以获得接近零的温度系数。
这样的稳压二极管可以作为标准稳压管使用。
2工作原理稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。
稳压管在稳压设备和一些电子电路中获得广泛的应用。
把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。
稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
如图画出了稳压管的伏安特性及其符号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例题 有两只稳压二极管，他们的压值分别为 8.5V和5.5V，正向电压都是0.5V， （1）它们能否并联使用，能否串联使用？ （2）要想得到6V,9V,14V的稳定电压，应该 怎样连接，试画出它们的原理图。
发光二极管
二极管由特殊材料，特殊工艺制成后，在加 正向电压导通的过程中电子和空穴复合过程 中以发光的形式释放出能量，就形成了发光 二极管。 所选材料的不同使二极管的发光颜色不同。 发光二极管的符号：
稳压二极管
硅稳压管的伏安特性及符号
伏安特性曲线与普通二极管相似，只是反向击穿去更陡。
硅稳压二极管的特性
反向击穿区更陡说明反向电压只要稍有增加，反 向电流就会增加很多。
可以认为稳压二极管的反向电流在较大的范围内 变化，可以近似认为管子两端的电压保持不变。
稳压二极管工作的基本条件
1、管子两端必须加一个大于其击穿电压的反 向电压。
发Байду номын сангаас二极管的伏安特性曲线
正向电压比普通二极管高，1.2-1.5V，反向击 穿电压比普通二极管低，5V左右。
5V 1.5V
例题
现在有BT-101的绿色发光二极管两只，想把 它作为一只玩具猫的眼睛，试设计并画出驱 动电路。
光电二极管 光电二极管是一种把光信号转换成电信号的 半导体器件。 光电二极管的符号：
2、采取措施限制击穿后的反向电流。(稳压二 极管应该与电阻串联使用）
判断以下电路哪个能够稳压
+ + -
-
A
+ C +
B
D
稳压电路 V为稳压管，起电流调整作用；R为限流电阻， 起电压调整作用。 电路的稳压过程： VO↓→IZ↓→IR↓→VR↓→VO↑
稳压二极管的主要参数
(1) 稳定电压——稳压管在规定电流下的反向击 穿电压。 (2) 稳定电流IZ——稳压管在稳定电压下的工作 电流。 (3) 最大稳定电流IZmax——稳压管允许长期通过 的最大反向电流。 (4) 动态电阻rZ——稳压管两端电压变化量与电 流变化量的比值，即rZ=VZ/IZ。此值越 小，管子稳压性能越好。
光电二极管与稳压二极管一样也是在反向电 压下工作。
在无光照的条件下，管子的反向电流很小。 在受到光照时，光能激发出大量的电子和空 学，导电能力大大增强，形成光电流。 光电流的大小与光照的强度和波长有关。
光电二极管的主要参数
最高工作电压：光电二极管在无光照的条件 下，反向电流不超过0.1uA时所能承受的最高 反向电压。 暗电流：光电二极管在无光照时，在最高反 向工作电压的作用下所测得的反向电流。 光电流：光电二极管在光照条件下所产生的 光电流。
