对爱立信RBS6000系列基站的初步认识

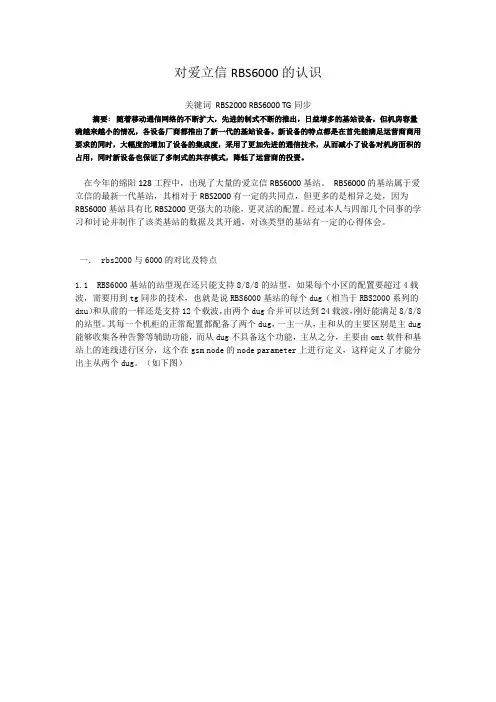

对爱立信RBS6000的认识关键词RBS2000 RBS6000 TG同步摘要：随着移动通信网络的不断扩大，先进的制式不断的推出，日益增多的基站设备，但机房容量确越来越小的情况，各设备厂商都推出了新一代的基站设备。
新设备的特点都是在首先能满足运营商商用要求的同时，大幅度的增加了设备的集成度，采用了更加先进的通信技术，从而减小了设备对机房面积的占用，同时新设备也保证了多制式的共存模式，降低了运营商的投资。
在今年的绵阳128工程中，出现了大量的爱立信RBS6000基站。
RBS6000的基站属于爱立信的最新一代基站，其相对于RBS2000有一定的共同点，但更多的是相异之处，因为RBS6000基站具有比RBS2000更强大的功能，更灵活的配置。
经过本人与四部几个同事的学习和讨论并制作了该类基站的数据及其开通，对该类型的基站有一定的心得体会。
一． rbs2000与6000的对比及特点1.1 RBS6000基站的站型现在还只能支持8/8/8的站型，如果每个小区的配置要超过4载波，需要用到tg同步的技术，也就是说RBS6000基站的每个dug（相当于RBS2000系列的dxu）和从前的一样还是支持12个载波，由两个dug合并可以达到24载波，刚好能满足8/8/8的站型。
其每一个机柜的正常配置都配备了两个dug，一主一从，主和从的主要区别是主dug 能够收集各种告警等辅助功能，而从dug不具备这个功能，主从之分，主要由omt软件和基站上的连线进行区分，这个在gsm node的node parameter上进行定义，这样定义了才能分出主从两个dug。
（如下图）omt软件中定义主从dug1.2 由于RBS6000基站的一个rug对应了普通的4个trx（据爱立信的官方资料，2011年就会生产出对应8个trx的rug），这样就对应的出现了带宽的问题，这个是以前RBS2000系列基站没有的问题。
现在一个rug的带宽为15M，而一个rug对应了4个trx，按照15M/200k(gsm中每个频点是占200k的带宽)进行计算，也就是说一个rug上的频点间隔不能超过75，如果要超过75就需要增加新的信道组，定义在另外一个rug上面，这也是为什么在RBS6000基站的数据制作中如果采用了相对多一点的信道组，因为gsm的900M的频点移动运营商使用的为1-95，在一个小区里面，频点间隔超过75的情况还是比较多的。
爱立信硬件结构设备的原理
基站硬件设备-爱立信RBS2202硬件单元/DXU
CPU部分： DXU中的CPU负责基站的内部资源管理，
当通过OMT将IDB数据写入到DXU 中后，IDB 数据就存贮到了CPU，CPU 根据IDB内容，对 硬件进行识别和登记，并将本基站硬件的信息 如序列号、硬件版本号等内容存储到其存储器 中。
基站硬件设备-爱立信ຫໍສະໝຸດ BS2202硬件单元/DXU CPU 还完成以下功能： 1）负责对TRU、ECU 的软件装载和存储； a、当基站新开通或软件升级时，BSC 通过Abis 接口向DXU 中CPU下载整个基 站的应用软件和操作软件，下载后软件存储于CPU 中FLASH 存储器中。 b、DXU 中CPU 通过LOCAL BUS 向TRU、ECU 下载它们各自的应用和操作软 件，下载后软件存储于各自的FLASH 存储器中。 c、当基站运行时，DXU、ECU、TRU 中软件自动从其FLASH 中载入到快速中 国移动四川公司维护教材丛书DRAM 中运行，自此基站软件装载完毕，基站进 入正常运行状态。 2）提供与OMT 的接口功能； 通过OMT 接口，本地维护终端可方便的连接至基站。 3）操作与维护功能； CPU 实现DXU 内部的软件执行，负责整个基站的运行工作，当基站的软件或硬 件出现故障时，CPU 将通过其内部的维护软件进行修复，以保证设备的稳定运 行。
通过LAPD 信令的提取，可分离出CF、TRXC 信 令，实现BSC 对基站的控制和呼叫相关信令的传送。
基站硬件设备-爱立信RBS2202硬件单元/DXU
PCM 部分： PCM 部分主要是提供与传输的接口，IS 和DP 功能存在于PCM 部分中，同时
还完成以下 功能: （1）抽取Abis 接口的时隙信息通过LOCAL BUS 总线将其送至各个TRU 单元，
爱立信微蜂窝基站介绍
（三）天线的极化方向 天线辐射的电磁场的电场方向就是天线的 极化方向。
水平极化 垂直极化
（四）天线的增益
增益是指在输入功率相等的条件下，实际天线与理想的 辐射单元在空间同一点处所产生的场强的平方之比，即功率 之比。增益一般与天线方向图有关，方向图主瓣越窄，后瓣、 副瓣越小，增益越高。 一个单一对称振子具有面包圈形的方向图辐射，一个各 向同性的辐射器在所有方向具有相同的辐射，一个天线与对 称振子相比较的增益用“dBd”表示，一个天线与各向同性辐 射器相比较的增益用“dBi”表示。
RBS2302的尺寸
RBS2302的内部功能结构图
RBS2302支持4-6个TRX的扩展结构，实 现一个小区最大6个载频的配置，这就需要增 加1-2个RBS2302。TXL-bus电缆是实现这种 配置的关键，它分为支持4TRX和6TRX两种 电缆。
RBS2308
RBS2308主要由IXU、RRU、MBU和其他附属配件组成。 1．IXU（Interface and Switching Unit） 微蜂窝的中央处理单元，包括电源供应、传输接口、CF 卡接口等，以及信号的基带处理均在IXU中完成。 2．RRU（Remote Radio Unit） 射频拉远单元，通过光纤将基带信号由IXU传送至RRU 中进行射频处理并发射，射频部分和基带部分分离的好处是 可以通过光纤传输基带信号而不是射频信号，大大降低了射 频信号在馈线中的衰减。 3．MBU（Mounting Base Unit） 背板部分包括了主电源、保险等，同时作为一个支架可 以让整个RBS悬挂在墙上。
一、GSM网络结构
二、天线简介 （一）天线的作用 将传输线中的高频电磁能转成为自由空间 的电磁波，或反之将自由空间中的电磁波转 化为传输线中的高频电磁能。
爱立信236878型号电路保护设备说明书
