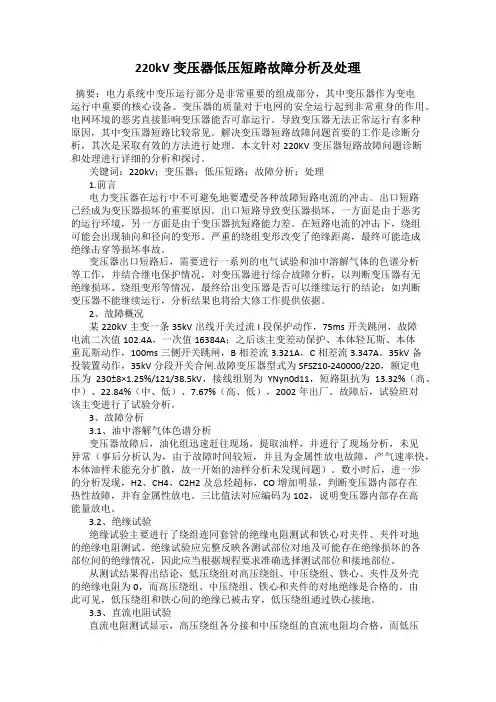

220kV变压器低压短路故障分析及处理
220kV变压器低压短路故障分析及处理摘要：电力系统中变压运行部分是非常重要的组成部分，其中变压器作为变电运行中重要的核心设备。
变压器的质量对于电网的安全运行起到非常重身的作用。
电网环境的恶劣直接影响变压器能否可靠运行。
导致变压器无法正常运行有多种原因，其中变压器短路比较常见。
解决变压器短路故障问题首要的工作是诊断分析，其次是采取有效的方法进行处理。
本文针对220KV变压器短路故障问题诊断和处理进行详细的分析和探讨。
关键词：220kV；变压器；低压短路；故障分析；处理1.前言电力变压器在运行中不可避免地要遭受各种故障短路电流的冲击。
出口短路已经成为变压器损坏的重要原因。
出口短路导致变压器损坏，一方面是由于恶劣的运行环境，另一方面是由于变压器抗短路能力差。
在短路电流的冲击下，绕组可能会出现轴向和径向的变形。
严重的绕组变形改变了绝缘距离，最终可能造成绝缘击穿等损坏事故。
变压器出口短路后，需要进行一系列的电气试验和油中溶解气体的色谱分析等工作，并结合继电保护情况，对变压器进行综合故障分析，以判断变压器有无绝缘损坏、绕组变形等情况，最终给出变压器是否可以继续运行的结论；如判断变压器不能继续运行，分析结果也将给大修工作提供依据。
2、故障概况某220kV主变一条35kV出线开关过流I段保护动作，75ms开关跳闸，故障电流二次值102.4A，一次值16384A；之后该主变差动保护、本体轻瓦斯、本体重瓦斯动作，100ms三侧开关跳闸，B相差流3.321A，C相差流3.347A。
35kV备投装置动作，35kV分段开关合闸.故障变压器型式为SFSZ10-240000/220，额定电压为230±8×1.25%/121/38.5kV，接线组别为YNyn0d11，短路阻抗为13.32%（高、中）、22.84%（中、低）、7.67%（高、低），2002年出厂。
故障后，试验班对该主变进行了试验分析。
3、故障分析3.1、油中溶解气体色谱分析变压器故障后，油化组迅速赶往现场，提取油样，并进行了现场分析，未见异常（事后分析认为，由于故障时间较短，并且为金属性放电故障，产气速率快，本体油样未能充分扩散，故一开始的油样分析未发现问题）。
变压器故障分析论文：变压器短路故障存在的问题及分析
34382010EXPLORATION 变压器短路故障存在的问题及分析■ 张奇 重庆市电力公司沙坪坝供电局中图分类号：TM4文献标识：A 文章编号：1006-7833(2010) 08-343-02摘 要 电力变压器是电力系统中最关键的设备之一，它承担着电压变换，电能分配和传输，并提供电力服务。
因此，变压器的正常运行是对电力系统安全、可靠、优质、经济运行的重要保证，必须最大限度地防止和减少变压器故障和事故的发生。
但由于变压器长期运行，故障和事故总不可能完全避免，且引发故障和事故又出于众多方面的原因。
如外力的破坏和影响，不可抗拒的自然灾害，安装、检修、维护中存在的问题和制造过程中遗留的设备缺陷等事故隐患，特别是电力变压器长期运行后造成的绝缘老化、材质劣化及预期寿命的影响，已成为发生故障的主要因素。
同时，部分工作人员业务素质不高、技术水平不够或违章作业等，都会造成事故或导致事故的扩大，从而危及电力系统的安全运行……关键词 电力变压器 变压器故障一、变压器故障油浸电力变压器的故障常被分为内部故障和外部故障两种。
内部故障为变压器油箱内发生的各种故障，其主要类型有：各相绕组之间发生的相问短路、绕组的线匝之间发生的匝问短路、绕组或引出线通过外壳发生的接地故障等。
外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的短路，引出线之间发生相问故障等而引起变压器内部故障或绕组变形等。
变压器的内部故障从性质上一般又分为热故障和电故障两大类。
热故障通常为变压器内部局部过热、温度升高。
根据其严重程度，热性故障常被分为轻度过热（一般低于150℃）、低温过热（150—300℃）、中温过热（300～700℃）、高温过热（一般高于700℃）四种故障隋况。
电故障通常指变压器内部在高电场强度的作用下，造成绝缘性能下降或劣化的故障。
根据放电的能量密度不同，电故障又分为局部放电、火花放电和高能电弧放电三种故障类型。
低电压短路阻抗测试报告
低电压短路阻抗测试报告
尊敬的客户，
感谢您选择我们的低电压短路阻抗测试服务。
根据您提供的测试报告，我们对您的电路进行了全面的分析和评估，并得出以下结论：我们注意到您的电路中存在一些潜在的问题。
例如，在某些位置上，电流流过的距离较短，这可能导致电阻增加，从而影响电路的性能。
您的电路中还存在一些老化的元件，这些元件可能会导致电路不稳定或甚至损坏其他元件。
因此，我们需要对这些问题进行修复和更换以确保电路的正常运行。
我们对您的电路进行了全面的测试和测量。
通过使用专业的测试设备和技术，我们成功地测量了您的电路在不同负载条件下的短路阻抗值。
结果表明，您的电路在正常工作状态下具有较低的短路阻抗值，这意味着它可以更好地承受高负载情况下的压力。
但是，在某些情况下（例如当负载过大时），您的电路可能会出现故障或失效。
我们建议您采取以下措施来改进您的电路性能：
1.更换老化的元件以确保电路的稳定性和可靠性；
2.在关键位置添加适当的保护装置（如保险丝、熔断器等）以防止电路过载或短路；
3.根据需要调整负载大小以适应不同的工作条件；
4.对于长期使用的设备，定期进行维护和检查以确保其正常运行。
我们的测试结果表明您的电路存在一些问题需要解决，但同时也显示出良好的性能表现。
通过采取上述建议的措施，我们相信您可以进一步提高电路的可靠性和效率。
如果您有任何疑问或需要进一步的建议，请随时联系我们。
谢谢！。

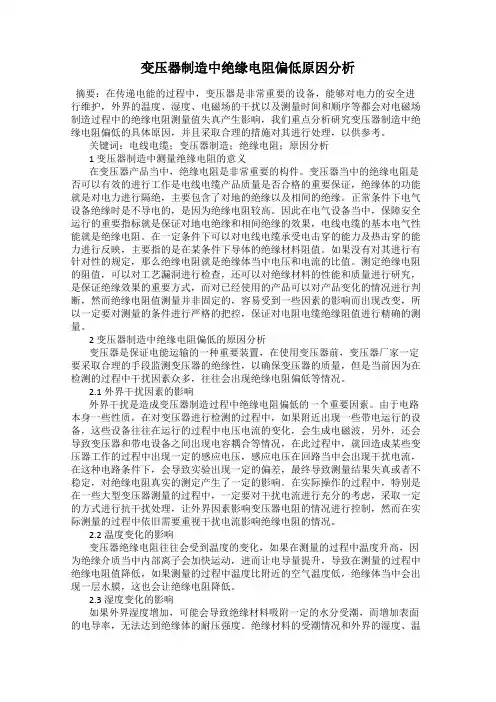

变压器制造中绝缘电阻偏低原因分析
变压器制造中绝缘电阻偏低原因分析摘要：在传递电能的过程中，变压器是非常重要的设备，能够对电力的安全进行维护，外界的温度、湿度、电磁场的干扰以及测量时间和顺序等都会对电磁场制造过程中的绝缘电阻测量值失真产生影响，我们重点分析研究变压器制造中绝缘电阻偏低的具体原因，并且采取合理的措施对其进行处理，以供参考。
关键词：电线电缆；变压器制造；绝缘电阻；原因分析1 变压器制造中测量绝缘电阻的意义在变压器产品当中，绝缘电阻是非常重要的构件。
变压器当中的绝缘电阻是否可以有效的进行工作是电线电缆产品质量是否合格的重要保证，绝缘体的功能就是对电力进行隔绝，主要包含了对地的绝缘以及相间的绝缘。
正常条件下电气设备绝缘时是不导电的，是因为绝缘电阻较高。
因此在电气设备当中，保障安全运行的重要指标就是保证对地电绝缘和相间绝缘的效果，电线电缆的基本电气性能就是绝缘电阻。
在一定条件下可以对电线电缆承受电击穿的能力及热击穿的能力进行反映，主要指的是在某条件下导体的绝缘材料阻值。
如果没有对其进行有针对性的规定，那么绝缘电阻就是绝缘体当中电压和电流的比值。
测定绝缘电阻的阻值，可以对工艺漏洞进行检查，还可以对绝缘材料的性能和质量进行研究，是保证绝缘效果的重要方式，而对已经使用的产品可以对产品变化的情况进行判断，然而绝缘电阻值测量并非固定的，容易受到一些因素的影响而出现改变，所以一定要对测量的条件进行严格的把控，保证对电阻电缆绝缘阻值进行精确的测量。
2 变压器制造中绝缘电阻偏低的原因分析变压器是保证电能运输的一种重要装置，在使用变压器前，变压器厂家一定要采取合理的手段监测变压器的绝缘性，以确保变压器的质量，但是当前因为在检测的过程中干扰因素众多，往往会出现绝缘电阻偏低等情况。
2.1 外界干扰因素的影响外界干扰是造成变压器制造过程中绝缘电阻偏低的一个重要因素。
由于电路本身一些性质，在对变压器进行检测的过程中，如果附近出现一些带电运行的设备，这些设备往往在运行的过程中电压电流的变化，会生成电磁波，另外，还会导致变压器和带电设备之间出现电容耦合等情况，在此过程中，就回造成某些变压器工作的过程中出现一定的感应电压，感应电压在回路当中会出现干扰电流，在这种电路条件下，会导致实验出现一定的偏差，最终导致测量结果失真或者不稳定，对绝缘电阻真实的测定产生了一定的影响。
变压器绕组变形短路阻抗测试法及其结果分析
变压器绕组变形短路阻抗测试法及其结果分析摘要：本文介绍了电力变压器绕组变形的基本原理以及短路阻抗的测试和计算方法。
并通过几个实例，介绍了如何利用测得阻抗值分析、判断变压器绕组变形的方法和应用。
关键词：变压器；绕组变形；短路阻抗；结果分析引言作为电力系统中重要的主设备，变压器的安全运行将严重影响电网的安全运行。
近年来，国内许多大型变压器事故都是由于变压器低压侧短路造成的。
变压器的抗短路能力已成为衡量变压器的重要指标，是保障电网中、低压系统安全运行的必要条件。
目前，在电网中运行的变压器有些为老旧变压器，有的运行年限多达几十年，这些变压器抗短路能力差，容易在遭受突发短路时因承受不了过大的电动力而造成设备损坏。
还有的变压器损耗低，有的为节省原材料，但变压器低压绕组未采取足够的抗短路措施，在不大的短路电流下变压器就会损坏。
因此，正确地诊断变压器绕组变形程度，合理检修变压器是提高变压器抗短路能力的一项重要措施。
根据相关规定，发生出口短路要对变压器进行低电压阻抗的测试。
目前国内外对变压器的绕组变形试验方法主要有三种方法：1、阻抗法，2、低压脉冲法，3、频率响应分析法。
因低电压阻抗法其方法简单，所用仪器均是常用仪器，因此一般试验人员均能熟练掌握，是非常广泛使用的一种方法。
一、变压器绕组变形的原理及受力分析变压器遭到突发短路时，如果短路电流小，继电保护快速动作切除故障，对变压器绕组的影响是轻微的；如果短路电流大，继电保护动作时间长，甚至拒动，则对变压器绕组的影响将是严重的，甚至有可能造成变压器损坏。
对于轻微的变形，如果不及时检修，在多次短路冲击后，累积效应也会使变压器损坏。
变压器绕组发生局部机械变形后，其内部的电感、电容等分布参数必然随之发生相对变化。
然而，由于变压器结构、生产厂家的不同，其绕组承受短路电流的能力不同，在承受相同短路电流后，其绕组变形的程度、变形后内部分布参数的相对变化等往往相差较大。
特别是在一个电网中，变压器种类繁多，生产厂家各不相同，如何对遭受出口或近区短路变压器的绕组变形程度作出准确判断，仍有待探讨。
变压器低电压短路阻抗测试异常案例分析与讨论
变压器低电压短路阻抗测试异常案例分析与讨论变压器是电力系统里设备中最重要的一种，它的运行安全和状态直接影响着电力系统的安全运行。
因此，变压器的诊断诊断技术研究已逐步发展成为研究变压器状态和安全性的重要手段。
短路阻抗测量是检测变压器绝缘和结构状况的重要测试手段之一，事故分析表明，变压器低电压短路阻抗测量异常情况也是引起变压器故障的一个重要原因。
本文通过分析一组低电压短路阻抗异常案例，阐述变压器低电压短路阻抗测量异常情况的原因，为变压器的维护与保养提供参考依据。
案例1为一个在正常投运后发生的低电压短路阻抗测量异常的变压器。
其短路阻抗曲线表明，变压器核心组件及绕组在低电压2.5kV 以下存在明显的短路电流，它有可能指示变压器内部结构故障。
随后，该变压器由专业技术人员进行了现场检修，发现变压器内接地极端的绝缘结构异常，绝缘面上存在积灰。
经清扫及检查后，该变压器的短路阻抗测量曲线恢复正常，表面变压器接地极端的积灰引起的低电压短路阻抗测量异常得到解决。
案例2为一台低电压短路阻抗测量测量时出现低阻抗异常的变压器。
测量时，发现变压器核心结构及绕组在低电压（3.3kV）下存在明显的短路电流，它有可能指示变压器内部结构故障。
随后，技术人员进行了变压器的维护检查，发现绕组的钢板上存在表面损伤，但未发现漏电情况，此时短路阻抗测量曲线恢复正常；技术人员分析认为，可能是变压器绕组芯片缩短或表面损伤引起的。
案例3为一台低电压短路阻抗测量时出现高阻抗异常的变压器。
技术人员发现，绕组接头存在灰尘积聚，造成变压器绕组接头的绝缘效果受损，从而导致了低电压短路阻抗测量曲线高阻抗值。
技术人员清扫后，变压器的短路阻抗曲线恢复正常，在此案例中，绕组接头灰尘积聚引起的低电压短路阻抗异常得到消除。
通过分析上述三个案例，我们可以得出一个结论，变压器低电压短路阻抗测量异常的主要原因是变压器内结构故障和绝缘结构异常。
变压器内部可能存在短路电流，它是由于磁芯上积灰或绕组接头疏漏引起的；另一方面，变压器绝缘结构可能受到积灰和表面损伤等因素的影响，绝缘阻抗降低，从而引起低电压短路阻抗测量异常。
变压器低电压短路阻抗标准
变压器低电压短路阻抗标准介绍在电力系统中，变压器是必不可少的元件之一。
变压器的主要功能是将电能在不同电压级别之间进行转换，以满足不同用户的需求。
但是，当系统中发生故障时，变压器的低电压短路阻抗变得非常重要。
本文将深入探讨变压器低电压短路阻抗标准的相关内容。
变压器低电压短路阻抗的定义变压器低电压短路阻抗是指在变压器的低压绕组两端施加额定电压时，使变压器绕组产生额定电流时的阻抗。
它是用于衡量变压器绕组对短路电流的阻碍能力的重要参数。
为什么低电压短路阻抗标准很重要低电压短路阻抗标准的确定对于电力系统的正常运行和设备保护非常重要。
具体而言，它可以帮助实现以下几个方面的目标：1. 确保系统的稳定性变压器低电压短路阻抗越大，变压器所能承受的短路电流越小。
这可以确保在系统中发生故障时，电流的短路程度得到合理控制，从而减少设备的损坏和系统的不稳定性。
2. 提供合适的设备选择依据低电压短路阻抗标准的确定还可以为电力系统中的其他设备的选择提供依据。
通过合理选择具有适当低电压短路阻抗的变压器，可以使整个系统在各种故障情况下工作正常，并满足设备的性能要求。
3. 电网规划和设计低电压短路阻抗标准的确定还对电网的规划和设计非常重要。
在规划和设计电网时，需要充分考虑变压器低电压短路阻抗的标准，确保系统的可靠性和稳定性。
变压器低电压短路阻抗标准的应用和计算方法变压器低电压短路阻抗标准适用于变压器的设计、制造、测试和运行过程。
根据国际标准和规范，变压器低电压短路阻抗的计算方法一般包括以下几个步骤：1. 收集变压器数据和参数首先，需要收集变压器的设计和制造相关数据，如额定容量、额定电压、绕组连接方式和变压器的短路阻抗标称值等。
这些数据将作为计算的基础。
2. 计算绕组的等效电路参数根据变压器的设计和连接方式，可以通过等效电路来计算绕组的各项参数，包括电阻、电抗和互感等。
3. 计算低电压短路阻抗根据计算得到的绕组参数和额定电压，可以利用标准的计算公式来计算变压器的低电压短路阻抗。
变压器短路阻抗大小对变压器运行影响
变压器短路阻抗大小对变压器运行影响戴永林变压器短路阻抗也称阻抗电压，在变压器行业是这样定义的：当变压器二次绕组短路（稳态），一次绕组流通额定电流而施加的电压称阻抗电压Uz。
通常Uz以额定电压的百分数表示，即uz=(Uz/U1n)*100%当变压器满载运行时，短路阻抗的高低对二次侧输出电压的高低有一定的影响，短路阻抗小，电压降小，短路阻抗大，电压降大。
当变压器负载出现短路时，短路阻抗小，短路电流大，变压器承受的电动力大。
短路阻抗大，短路电流小，变压器承受的电动力小。
(一)电压比(变比)不相同的变压器并列运行：由于三相变压器和单相变压器的原理是相同的，为了便于分析，以两台单相变压器并列运行为例来分析。
由于两台变压器原边电压相等，电压比不相等，副边绕组中的感应电势也就不相等，便出现了电势差△E。
在△E的作用下，副边绕组内便出现了循环电流IC。
当两台变压器的额定容量相等时，即SNI=SNII。
循环电流为：IC=△E/(ZdI＋ZdII)式中ZdI--表示第一台变压器的内部阻抗ZdII--表示第二台变压器的内部阻抗如果Zd用阻抗电压UZK表示时，则Zd=UZK*UN/100IN式中UN表示额定电压(V)，IN表示额定电流(A)当两台变压器额定容量不相等时，即SNI≠SNII，循环电流IC为：IC=á＊II/[UZKI＋(UZKII/â)]式中：UZKI--表示第一台变压器的阻抗电压UZKII--表示第二台变压器的阻抗电压INI＜INIIá--用百分数表示的二次电压差II--变压器I的副边负荷电流根据以上分析可知：在有负荷的情况下，由于循环电流Ic的存在，使变比小的变压器绕组的电流增加，而使变比大的变压器绕组的电流减少。
这样就造成并列运行的变压器不能按容量成正比分担负荷。
如母线总的负荷电流为I时(I=INI＋INII)，若变压器I满负荷运行，则变压器II欠负荷运行；若变压器II满负荷运行，则变压器I过负荷运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器低电压短路阻抗测试结果的影响因素分析
发表时间：2019-06-27T16:36:00.243Z 来源：《防护工程》2019年第6期作者：李颉韩若冰李响方志伟
[导读] 本文介绍了变压器低电压短路阻抗的测试方法及需要注意的问题，并对影响短路阻抗测试结果的几个因素进行了分析阐述。
国网河北沧州供电公司河北沧州 061000
摘要：本文介绍了变压器低电压短路阻抗的测试方法及需要注意的问题，并对影响短路阻抗测试结果的几个因素进行了分析阐述。
关键词：变压器；短路阻抗；误差
前言
变压器是电力系统中主要的电气设备之一，对系统安全运行至关重要。
变压器在运行过程中，其绕组难免要遭受短时故障（接地、短路等）电流所产生的电动力的作用，从而使绕组发生不同程度的变形，包括轴向和径向尺寸的改变，绕组扭曲、鼓包、匝间短路等，这种变化是不可逆的。
变压器绕组变形后，其抗短路能力急剧下降，长期频繁的不良工况所产生的积累效应最终会演变为绝缘事故。
因此，变压器绕组变形是电力系统中的一大隐患。
而低电压短路阻抗测试是检测绕组变形最方便、有效的方法之一。
1测试方法
1.1测试电源的选择
短路阻抗测试使用标称为380/220V，50Hz的电源，电压总谐波畸变率≤5%，其中奇次谐波≤4%，偶次谐波≤2%。
频率偏差不大于
±0.5Hz。
三相电压不平衡度≤2%。
在测试前要估算试验电流和视在功率，并核对现场电源的额定电流IH和额定容量SH，应保证IH>2IS，SH>2SS
试验电流：IS=UKS?Ir/10?Ur?ZKe
视在功率：SS= UKS?Is/1000（三相法）；SS=UKS?IS/1000（单相法）
式中：
UKS—试验电压（V）
Ur—加压绕组在测试分接位时对应的标称电压（kV）
Ir—加压绕组在测试分接位时对应的标称电流（A）
ZKe—被测绕组对在测试分接位时对应的短路阻抗百分值
1.2测试电流
短路阻抗的测量，试验电流可用额定电流。
若现场达不到要求，也可低于额定电流进行测试，但不应小于5A，且试验后应将结果换算至额定值。
可按照下式进行换算：
Uk＝Uk’?Ie/I’
式中：I’—试验电流；Uk’—I’试验电流下测得的阻抗电压
1.3试验接线
测试工作要在一对绕组之间进行。
若是三绕组变压器，宜按照高压—中压、高压—低压、中压—低压的顺序进行。
其中电压高的一侧为加压侧，电压低的一侧为短路侧，非被试绕组保持开路。
1.3.1三相四线法：
检测被加压绕组为YN接线的变压器时，测试仪输入端接入三相电源，输出端Ua和Ia、Ub和Ib、Uc和Ic、N分别接到变压器加压绕组的
A、B、C、O端，另一侧绕组三相短接。
1.3.2三相三线法：
检测被加压绕组为Y或D接线的变压器时，测试仪输入端接入三相电源，输出端Ua和Ia、Ub和Ib、Uc和Ic分别接到变压器加压绕组的
A、B、C端，测试仪N接地，另一侧绕组三相短接。
1.4单相电源法测试
当测试结果出现异常时，应对所有绕组对用单相电源法进行复测。
其试验方法就是将低压侧三相端子可靠短接，在高压侧加单相电源进行三次测试，并逐相进行比较以判断故障相。
高压侧为Y型连接的变压器可按照下式换算成三相短路阻抗电压：
Uk=（（UKab+UKbc+UKac）/6Ue）?100
高压侧为△连接的变压器可按照下式换算成三相短路阻抗电压：
Uk＝（（UKab+UKbc+UKac）/3Ue）?100
2测试结果的影响因素
2.1铁芯剩磁
短路阻抗测试是建立在励磁阻抗远大于漏阻抗的前提下，而变压器铁芯的剩磁会导致励磁电感测量值减小，直接造成变压器阻抗值偏小，从而增加了低电压短路阻抗测试的误差。
剩磁量越大误差就越大，易造成误判。
所以短路阻抗测试应在所有直流试验项目之前进行，当怀疑有剩磁时，应先对变压器进行消磁。
2.2绕组温度
由于短路阻抗包括电阻分量Rk和电抗分量Xk，前者与温度有关，随温度增加而增加，所以应准确记录测试时的绕组温度，以便将短路阻抗试验数据校正到参考温度，一般换算到75℃。
可按以下公式换算。
图1 低压绕组三相频响曲线
从图1被测变压器低压绕组频响曲线中分析，中频段a相与b相、b相与c相相关系数均低于0.6，参照DL/T911—2016《电力变压器绕组变形的频率响应分析法》，低压绕组存在明显变形。
该变压器经返厂吊罩检查后，发现高、中压绕组未发生变形，低压绕组a、b相无明显变形，c相发生变形，证明了试验分析的有效性。
结语：
低电压短路阻抗测试方法简单易行，数据直观，可通过同相纵比及三相横比进行分析，判断出变压器绕组变形的部位以及严重程度。
在实际测试时，要注意可能影响试验结果的各类因素，及时排除。
在发现数据异常的情况下，不要急于判断，应同时结合频率响应分析法、绕组对地及绕组间电容量法、以及绕组直流电阻等试验结果进行综合分析，提高绕组变形判断的准确率。
参考文献：
[1]陈昱同，吕永红，刘杨，等.变压器绕组变形的综合诊断方法与应用[J].电气应用，2012（17）：76-80.
[2]郭强.试验电源对变压器低电压短路阻抗试验的影响[J].电工电气，2017（12）：56-58.。
