变压器低电压短路阻抗测试仪说明书
变压器低电压短路阻抗测试仪产品使用说明书尊敬的客户您好！欢迎使用本公司产品。
为了安全，在使用仪器前，请仔细阅读本手册，尤其要遵守注意事项的提示，感谢您的配合与支持！目录一、主要技术指标二、主要特点三、仪器接线图四、操作说明五、内-外电源注意事项六、装箱清单七、订购与服务变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。
其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。
变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
一、主要技术指标电压测量范围：5～400V精度：0.2级电流测量范围：0.1～20A工作电源：AC220V±10%电源频率：50（±1）Hz工作温度：-10℃～50℃环境湿度：≤85%RH主机重量：8Kg主机体积：405mm*330mm*172mm二、主要特点1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。
2．一次性接线，不用倒接测试线便可自动完成三相测试。
3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。
4．具有输出限流功能，适用于任意阻抗的试品。
5．不用外接调压器，便可对被测试品进行测量。
6．具有测量零序阻抗的功能。
7．具有测量电感的功能。
8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可完成操作。
9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。
三、仪器接线图图A图B●单相变压器的接线如图A●三相两绕组变压器的接线如图B1、三相三绕组变压器的接线与选择测量位置一致。
变压器绕组变形综合测试仪低压电抗法部分操作说明
变压器绕组变形综合测试仪低压电抗法部分操作说明HZBX-V变压器绕组变形综合测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线（或USB线）与笔记本电脑连接。
仪器的用途及特点本仪器可进行电抗法绕组变形测试即低进行电压的短路阻抗测试；仪器也可用于变压器空载损耗以及负载损耗等参数测试。
在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目。
根据客户实际需求及现场实验条件，由我公司自主研制的变压器参数测试仪，具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新换代产品，更是电力部门及变压器厂家的理想检测设备。
仪器内部采用先进的多路A/D同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题；可完全取代传统仪表使用，从而大大提高工作效率,减轻劳动强度。
本仪器通过计算机接口操控测量，采集数据。
2、性能概述2.1该仪器可通过计算机控制测试及显示数据。
2.2空载或负载测试数据在屏幕上一次全部显示；负载损耗数据不需人为换算，屏幕上直接显示根据绝缘的耐热等级需校正到的参考温度条件下负载损耗值；空载测试时，具有三相平均电压大于400V（二次电压)自动锁存功能，且能随时锁存、解锁数据。
2.3当测试电流≤200A，测试电压≤250V（相电压）时，该仪器可直接测试。
允许短时超载不大于量程的20%。
如需更大测试电流或电压，可外接CT或PT。
2.4数字同步跟踪锁定，全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。
2.5在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器或电流互感器。
3、面板及各键功能介绍l 输入A（黄色接线柱）、B（绿色接线柱）、C（红色接线柱）：连接三相功率调压器输出端。
变压器短路抗测试仪技术规范书

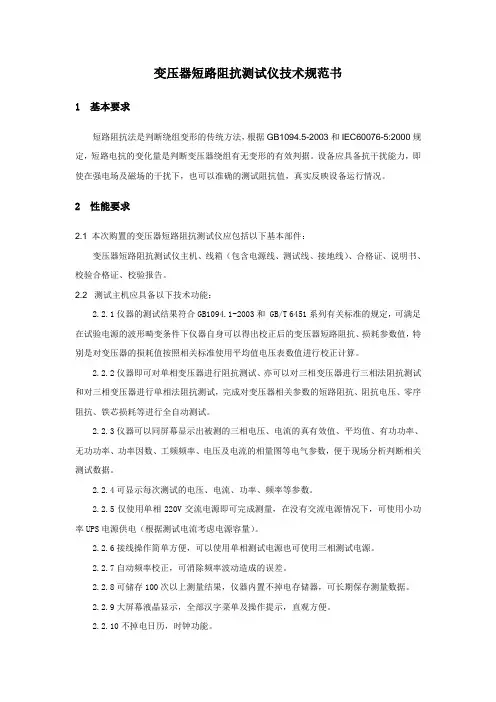

变压器短路阻抗测试仪技术规范书1 基本要求短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的有效判据。
