管件标准(各国对照)
铜水管标准体系分析
铜水管标准体系分析近几年，随着人民生活水平的不断提高，铜水管逐渐进入寻常百姓家庭。
铜水管应用的进一步普及，其质量也日益成为人们关注的焦点。
为了满足市场发展需要，中国有色金属标准计量质量研究所组织有关单位及时制定GB/T 18033-2000《无缝铜水管和铜气管》标准；建设部等也先后制定了铜管接头、建筑用铜管管件等标准。
那么中国的铜水管标准体系如何，与国外主要工业国家的差距是什么，在实际应用中存在哪些具体问题以及今后应注重解决的问题，下面将做初步研究和对比分析。
一、铜水管标准体系的构成中国：主要标准有GB/T 18033-2000《无缝铜水管和铜气管》、GB/T 11618-1999《铜管接头》、CJ/T 117-2000《建筑用铜管管件(承插式)》、YS/T 451-2002《塑覆铜管》、GB/T 17219-2001《生活饮用水输配水设备及防护材料卫生安全评价规范》。
美国：主要标准有ASTM B88-99《无缝铜水管》、ASME B16.18-1984（R1994）《铸造铜合金钎焊承压管件》、ASME B16.22-1995《加工铜及铜合金钎焊承压管件》、ANSI/NSF 61-1998《饮用水系统设备部件-健康影响》。
欧共体：主要标准有EN 1057-1996《铜及铜合金-卫生和供热装置用无缝铜水管和铜气管》和EN 1254《铜及铜合金管件》；第一部分（Part1）《软钎焊或硬钎焊用铜管件》，第二部分（Part 2）《卡套式铜管用管件》，第三部分（Part 3）《卡套式塑覆铜管用管件》，第四部分（Part 4）《一端是钎焊或卡套式连接用铜管管件》，第五部分（Part 5）《短承口钎焊用铜管管件》。
日本：主要标准有JIS H 3300-1997《铜及铜合金无缝管》、JIS H 3330-2000《塑覆铜管》、JIS H 3401-1997《铜及铜合金管件接头》、JIS H 3200-7 《供水设备-对水质影响的试验方法》。
公称直径对照表

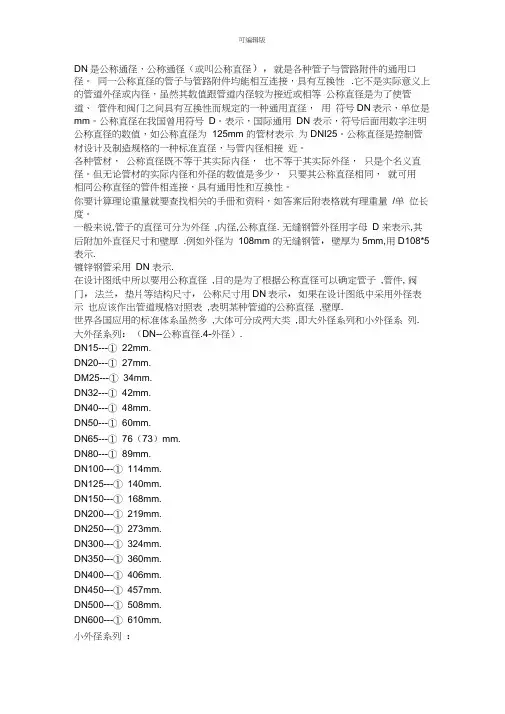

可编辑版DN是公称通径，公称通径（或叫公称直径），就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等公称直径是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN表示，单位是mm。
公称直径在我国曾用符号D。
表示，国际通用DN 表示，符号后面用数字注明公称直径的数值，如公称直径为125mm 的管材表示为DNI25。
公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。
各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。
但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。
你要计算理论重量就要查找相关的手册和资料，如答案后附表格就有理重量/单位长度。
一般来说,管子的直径可分为外径,内径,公称直径. 无缝钢管外径用字母 D 来表示,其后附加外直径尺寸和壁厚.例如外径为108mm 的无缝钢管，壁厚为5mm,用D108*5表示.镀锌钢管采用DN 表示.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件, 阀门，法兰，垫片等结构尺寸，公称尺寸用DN表示，如果在设计图纸中采用外径表示也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列：（DN--公称直径.4-外径）.DN15---① 22mm.DN20---① 27mm.DM25---① 34mm.DN32---① 42mm.DN40---① 48mm.DN50---① 60mm.DN65---① 76（73）mm.DN80---① 89mm.DN100---① 114mm.DN125---① 140mm.DN150---① 168mm.DN200---① 219mm.DN250---① 273mm.DN300---① 324mm.DN350---① 360mm.DN400---① 406mm.DN450---① 457mm.DN500---① 508mm.DN600---① 610mm.小外径系列：DN15---① 18mm.可编辑版DN20---① 25mm.DN25---① 32mm.DN32---① 38mm.DN40---① 45mm.DN50---① 57mm.DN65---① 73mm.DN80---① 89mm.DN100---① 108mm.DN125---① 133mm.DN150---① 159mm.DN200---① 219mm.DN250---① 273mm.DN300---① 325mm.DN350---① 377mm.DN400---① 426mm.DN450---① 480mm.DN500---① 530mm.DN600---① 630mm.一般标准钢管都可从材料表中查得每米重量. 要是非标准钢管可通过量得实际尺寸来计算其重量重量=（外径-壁厚）*壁厚* n *长度*7.85 重量单位---吨.其于单位---米感谢您的支持与配合，我们会努力把内容做得更好！。
管件标准中英文对照

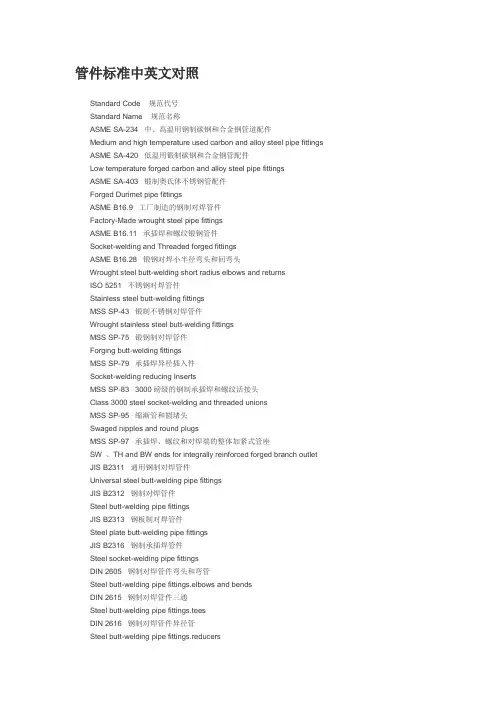

管件标准中英文对照Standard Code 规范代号Standard Name 规范名称ASME SA-234 中、高温用钢制碳钢和合金钢管道配件Medium and high temperature used carbon and alloy steel pipe fittings ASME SA-420 低温用锻制碳钢和合金钢管配件Low temperature forged carbon and alloy steel pipe fittingsASME SA-403 锻制奥氏体不锈钢管配件Forged Durimet pipe fittingsASME B16.9 工厂制造的钢制对焊管件Factory-Made wrought steel pipe fittingsASME B16.11 承插焊和螺纹锻钢管件Socket-welding and Threaded forged fittingsASME B16.28 锻钢对焊小半径弯头和回弯头Wrought steel butt-welding short radius elbows and returnsISO 5251 不锈钢对焊管件Stainless steel butt-welding fittingsMSS SP-43 锻制不锈钢对焊管件Wrought stainless steel butt-welding fittingsMSS SP-75 锻钢制对焊管件Forging butt-welding fittingsMSS SP-79 承插焊异径插入件Socket-welding reducing InsertsMSS SP-83 3000磅级的钢制承插焊和螺纹活接头Class 3000 steel socket-welding and threaded unionsMSS SP-95 缩渐管和圆堵头Swaged nipples and round plugsMSS SP-97 承插焊、螺纹和对焊端的整体加紧式管座SW 、TH and BW ends for integrally reinforced forged branch outlet JIS B2311 通用钢制对焊管件Universal steel butt-welding pipe fittingsJIS B2312 钢制对焊管件Steel butt-welding pipe fittingsJIS B2313 钢板制对焊管件Steel plate butt-welding pipe fittingsJIS B2316 钢制承插焊管件Steel socket-welding pipe fittingsDIN 2605 钢制对焊管件弯头和弯管Steel butt-welding pipe fittings.elbows and bendsDIN 2615 钢制对焊管件三通Steel butt-welding pipe fittings.teesDIN 2616 钢制对焊管件异径管Steel butt-welding pipe fittings.reducersDIN 2617 钢制对焊管件管帽Steel butt-welding pipe fittings.capsGB/T 12459 钢制对焊无缝管件Steel butt-welding seamless fittingsGB/T 13401 钢板制对焊管件Steel plate butt-welding pipe fittingsGB/T 14383 锻钢制承插焊管件Forged steel socket-welding pipe fittingsGB/T 14626 锻钢制螺纹管件Forged steel threaded pipe fittingsSH 3065 石油化工管式炉急弯弯管技艺规范Specification for tube fumace sharp bend for petrochemical industrySH 3406 石油化工钢制管法兰Steel pipe flanges for petrochemical industrySH 3408 钢制对焊无缝管件Steel butt-welding seamless fittingsSH 3409 钢板制对焊管件Steel plate butt-welding pipe fittingsSH 3410 锻钢承插焊管件Forged steel socket-welding fittingsHGJ10 (HG/T21634) 锻钢承插焊管件Forged steel socket-welding fittingsHGJ514 (HG/T21635) 碳钢、低合金钢无缝管件Carbon steel、low-alloy steel butt-welding seamless fittingsHGJ528 (HG/T21631) 钢制有缝对焊管件Steel plate butt-welding fittingsGD87-1011 火力发电厂汽水管道零件及部件范例设计手册Typical design manual of pipe parts for steam power plantDL/T515 电站弯管Bends for power plantDL/T695 电站钢制对焊管件Steel butt-welding fittings for power plantSY/T0510 钢制对焊管件Steel butt-welding pipe fittingsSY5257 钢制弯管Steel bendsISO3419 非合金和合金钢对焊管件Non-alloy steel and alloy steel butt-welding fittingsQ/320281AQD01-2000 钢制对焊高压带直段弯头Steel butt-welding elbow with a straight pipe section碳钢弯头Carbon Steel Elbow不锈钢弯头Stainless Steel Elbow高压弯头High-Pressure Elbow NPT=Normal Pressure and Temperature 常温常压, 规范温度与压力90°短半径弯头90°SS Elbow (SR)90°长半径弯头90°SS Elbow (LR)高压厚壁弯头Thickness ElbowTee Equal 相等的三通male plug 插头female socket 插座dust cap 防尘盖等径三通Straight Tee safety cap 平安罩异径三通Reducing Tee等径四通Straight Cross同心异径管Concentric Reducers concentric 同中央的eccentric 差异圆心的偏心异径管Eccentric Reducers高压异径管High-pressure Reducers不锈钢等径三通Stainless Straight Tee碳钢等径三通Carbon Straight Tee不锈钢等径四通Stainless Straight Cross高压三通High-pressure Tee锻制三通Forged Tee异径接头Template管帽Caps法兰flangevalve 阀门类型description 类种Standard规范Design类型Type 类型Type Model 型号Material材质classes 种类specification 规格机床类冲床punching machine机械手robot油压机hydraulic machine车床lathe刨床planer |'plein?|铣床miller磨床grinder（钻床）driller线切割linear cutting金属切削metal cutting机床machine tool管件材质类steel 钢carbon steel 碳素钢rustless steel 不锈钢alloy steel 合金钢angle steel 角钢blister steel 泡钢carburizing steel 渗碳钢cast steel 铸钢cementation steel 渗碳钢chrome steel 铬钢chrome molybdenum steel 铬钼钢chrome-vanadium steel 铬钒钢dies steel 模具钢ferrite steel 铁素体钢ferritic steel 铁素体钢flat steel 扁钢flat-rolled steel 扁钢forged steel 铸造钢hard steel 硬钢hardened stainless steel 硬化不锈钢heat (-resisting) steel 耐热钢hig-carbon steel 高碳钢high manganese steel 高锰钢high-speed steel 高速钢；锋钢high strength steel 高强度钢high tensile steel 高强度钢H-section steel 工字钢low carbon steel 低碳钢low manganese steel 低锰钢mild steel 软钢nickel steel 镍钢nickel-chrome steel 镍铬钢nickel chromium steel 镍铬钢The Tube Inserting （卡套式接头）Compressioned Joint （管路截止阀）Welding Joint （焊接式接头）Velding Joint （扩口式接头）Ream Joint （控油压接头）Pipeline Cut-off Valves （紫铜管件）Fast Fittings （管夹）Oil-Pressure Controlling Connectors （快捷接头）Pagoda-Shape Connectors （宝塔型接头）Hydraulic Rubber Tube Assembly （液压胶管总成）Flange （法兰）Inside-and-Outside Connectors （表里接头）Construction Machinery Connectors （工程机械接头）Connectors for Military Use （军用接头）长径和短径弯头long and short radius elbows同心和偏心异径接头concentric and eccentric reducers 等径和异径三通straight and reducing outlet tees大小头CONCENTRIC REDUCERU型管Return Bend盲法兰Blank Flange弯管Bends翻边stub ends异径接头reducers公称通径nominal diameter外径(mm) outside diameter中央距至端面的距离center to end理论重量(kg/pcs) approx weight双丝头Nipple短节SWAGE NIPPLE表里螺纹活接头Union螺桩studHalf-Coupling单承口管箍Coupling双承口管箍盲板Blind Flangespectacle blind 带双圈的盲板Ecentric 偏心的。
管件的各国家标准
各种管件的标准名称对照表国家标准GB12459钢制对焊无缝管件GB/T13401钢板制对焊管件GB/T14383锻钢制承插焊管件GB/T14626锻钢制螺纹管件GB9112-9131钢制管法兰、法兰盖及法兰用垫片中石化标准SH3406石油化工钢制管法兰SH3408钢制对焊无缝管件SH3409锻钢制承插焊管件SH3410钢板制对焊管件化工标准HGJ514碳钢、低合金钢无缝对焊管件HGJ528钢制有缝对焊管件HGJ10锻钢制承插焊管件HGJ529锻钢制承插焊、螺纹和对焊接管台HGJ-44-76-91钢制管法兰、垫片、紧固件HG20592-20635钢制管法兰、垫片、紧固件中石油标准SY/T0510-1998钢制对焊管件SY5257-91钢制弯管电力标准GD87-1101火电发电厂汽水管道零件及部件典型设计手册DL/T515电站弯管美国标准ASME/ANSI B16.9工厂制造的锻钢对焊管件ASME/ANSI B16.11承插焊和螺纹锻造管件ASME/ANSI B16.28钢制对焊小半径弯头和回头弯ASME B16.5管法兰和法兰配件ASME/ANSI B16.36孔板法兰ASME B16.47大直径钢法兰MSS SP-43锻制不锈钢对焊管件MSS SP-83承插焊和螺纹活接头MSS SP-97承插焊、螺纹和对焊端的整体加强式管座ANSI/ASME B36.10无缝及焊接钢管ANSI/ASME B36.19不锈钢无缝及焊接钢管日本标准JIS B2311通用钢制对焊管件JIS B2312钢制对焊管件JIS B2313钢板制对焊管件JIS B2316钢制承插焊管件JIS B2302钢制螺纹连接管件JIS B2220钢制管法兰JIS B2201铁素体材料管法兰压力等级JIS B2404管阀兰用缠绕式垫片JIS G3452普通用途碳钢管JIS G3454承压用碳钢管JIS G3455承压用碳钢管JIS G3456高温用碳钢管JIS G3457电弧焊碳钢管JIS G3458合金钢管JIS G3459不锈钢钢管JIS G3468电弧焊大直径不锈钢钢管德国标准DIN 2605钢制对焊管件弯头和弯管DIN 2615钢制对焊管件三通DIN 2616钢制对焊管件异径管DIN 2617钢制对焊管件管帽DIN 2527,2573, 2576,2627～2638, 2673,2552,2653, 2655,2656,2641, 2642,2565～2569 德标法兰系列英国标准BS 1560管、阀门和配件用圆法兰BS 4504管、阀门和配件用圆法兰仅列出常用的国标，化工部标，电力部标、石化标准，美标，国际标准等像船舶工业标准等小范围应用的标准没有列出，日标，德标,ISO不全面，没有俄标铸造管件标准ISO2531/BSEN545俄国标准法兰GOST 12820-80GOST 12821-80管帽GOST 17379-2001弯头GOST 17375-2001GOST 30753-2001异径管GOST 17378-2001。
管件的各国家标准
各种管件的标准名称对照表国家标准GB12459钢制对焊无缝管件GB/T13401钢板制对焊管件GB/T14383锻钢制承插焊管件GB/T14626锻钢制螺纹管件GB9112-9131钢制管法兰、法兰盖及法兰用垫片中石化标准SH3406石油化工钢制管法兰SH3408钢制对焊无缝管件SH3409锻钢制承插焊管件SH3410钢板制对焊管件化工标准HGJ514碳钢、低合金钢无缝对焊管件HGJ528钢制有缝对焊管件HGJ10锻钢制承插焊管件HGJ529锻钢制承插焊、螺纹和对焊接管台HGJ-44-76-91钢制管法兰、垫片、紧固件HG20592-20635钢制管法兰、垫片、紧固件中石油标准SY/T0510-1998钢制对焊管件SY5257-91钢制弯管电力标准GD87-1101火电发电厂汽水管道零件及部件典型设计手册DL/T515电站弯管美国标准ASME/ANSI B16.9工厂制造的锻钢对焊管件ASME/ANSI B16.11承插焊和螺纹锻造管件ASME/ANSI B16.28钢制对焊小半径弯头和回头弯ASME B16.5管法兰和法兰配件ASME/ANSI B16.36孔板法兰ASME B16.47大直径钢法兰MSS SP-43锻制不锈钢对焊管件MSS SP-83承插焊和螺纹活接头MSS SP-97承插焊、螺纹和对焊端的整体加强式管座ANSI/ASME B36.10无缝及焊接钢管ANSI/ASME B36.19不锈钢无缝及焊接钢管日本标准JIS B2311通用钢制对焊管件JIS B2312钢制对焊管件JIS B2313钢板制对焊管件JIS B2316钢制承插焊管件JIS B2302钢制螺纹连接管件JIS B2220钢制管法兰JIS B2201铁素体材料管法兰压力等级JIS B2404管阀兰用缠绕式垫片JIS G3452普通用途碳钢管JIS G3454承压用碳钢管JIS G3455承压用碳钢管JIS G3456高温用碳钢管JIS G3457电弧焊碳钢管JIS G3458合金钢管JIS G3459不锈钢钢管JIS G3468电弧焊大直径不锈钢钢管德国标准DIN 2605钢制对焊管件弯头和弯管DIN 2615钢制对焊管件三通DIN 2616钢制对焊管件异径管DIN 2617钢制对焊管件管帽DIN 2527,2573, 2576,2627～2638, 2673,2552,2653, 2655,2656,2641, 2642,2565～2569 德标法兰系列英国标准BS 1560管、阀门和配件用圆法兰BS 4504管、阀门和配件用圆法兰仅列出常用的国标，化工部标，电力部标、石化标准，美标，国际标准等像船舶工业标准等小范围应用的标准没有列出，日标，德标,ISO不全面，没有俄标铸造管件标准ISO2531/BSEN545俄国标准法兰GOST 12820-80GOST 12821-80管帽GOST 17379-2001弯头GOST 17375-2001GOST 30753-2001异径管GOST 17378-2001。
管件选用标准
钢制管法兰、垫片、紧固件选配规定
HG20592HG20613所规定的钢制管法兰、垫片和紧固件
美洲体系：
HG20615-97
钢制管法兰型式、参数
公称压力PN为2.0—42.0Mpa的钢制管法兰和法兰盖
法兰用材料：
钢板：Q235B、20、20R、16MnR、16MnDR、09Mn2VDR、09MnNiDR、15CrMoR、12Cr2Mo1R、304、316、304L、316L、321
国家标准管道器材
GB12459-90
钢制对焊无缝管件
管道工程用公称直径DN15500mm的钢制对焊无缝管件（弯头.异径管.三通.四通.管帽）
注:制造原材除管帽外,均为无缝钢管
制造选材无缝钢管10 20 16Mn 12CrMo 15CrMo 1Cr5Mo 0Cr19Ni9 1Cr18Ni9制造选材钢板Q235 20R 16MnR 0Cr19Ni9 1Cr18Ni9
JB/T90-94
管路法兰用缠绕式垫片
用于公称压力2.5至10Mpa的管路法兰用缠绕式垫片
石油化工管道器材标准
SH3401-96
管法兰用石棉橡胶板垫片
公称压力PN1.05.0MPa管法兰用
SH3402-96
管法兰用聚四氟乙烯包覆垫片
工作温度150,公称压力PN5.0MPa钢制凸台面管法兰用
SH3403-96
HG20612-97
钢制管法兰用金属环垫
公称压力PN为6.3—25.0Mpa的环连接面带颈对焊钢制管法兰和整体钢制管法兰用金属环垫
10、08、0Cr18Ni9、0Cr17Ni12Mo2、0Cr13
HG20613-97
钢制管法兰用紧固件
六角头螺栓、等长双头螺柱、全螺纹螺柱和螺母
管件标准介绍(全)
标准介绍
.
（一）原材料常用标准有： 美标（ASTM A系列和ASME SA系列标准只是制定协会不同，要求等同 ）——碳钢管标准ASME SA106、ASME SA210，合金钢管标准ASME SA335，低温钢管标准ASME SA333，不锈钢管标准ASME SA312，双 相不锈钢管标准ASME SA790，管线钢标准API SPEC 5L，碳钢板标准 ASTM A515、ASTM A516和ASME SA283、ASME SA285，碳钢锻件 标准ASME SA105，合金和不锈钢锻件标准ASME SA182，碳钢管通用 标准ASME SA530，合金和不锈钢管通用标准ASME SA999，碳钢钢板 通用标准ASME SA20，不锈钢板通用标准ASME SA480，管道用锻件通 用标准ASME SA961，不锈钢锻件棒材通用标准ASME SA484等 国标——无缝钢管标准GB5310、GBT14976，钢板标准GB6654，承压 设备用不锈钢钢板及钢带标准GB 24511，锅炉和压力容器用钢板标准 GB713-2008，不锈钢板标准GB/T4237，不锈钢棒标准GB1220，不锈钢 管标准GB/T14976、GB13296，压力容器用碳素钢和低合金钢锻件标准 JB4726，压力容器用不锈钢锻件标准JB4728，锻钢制螺纹管件标准 GB/T14626等 德标——DIN17175等 欧标——EN10216、EN10204、EN10028等
标准介绍
.
（二）成品管件常用标准有： 美标——碳钢和合金管件标准ASME SA234，低温钢管件标准ASME SA420，不锈钢管件标准ASME SA403，双相不锈钢管件标准ASME SA815，管线钢管件标准ASTM A860，管件制造标准ASME B16.9、 MSS SP 75，法兰制造标准ASME B16.5、ASME B16.47 ，成插件制造 标准ASME B16.11，接管座制造标准MSS SP 97、MSS SP 83等 国标——无缝对焊管件标准GB/T12459，钢板制对焊管件标准 GB/T13401，不锈钢板标准GB/T4237，不锈钢棒标准GB1220，锻钢制 承插焊管件（承插三通、承插弯头、管箍、异径接头、螺纹管件、）标 准GB/T14383，法兰标准-钢制管法兰标准GB9112~9124、化工业行业法 兰标准HG20615、大口径碳钢管法兰标准GB/T13402、石油化工钢制管 法兰标准SH3406、钢制管法兰垫片紧固件标准HG/T20592、压力容器用 法兰标准JB/T4700~4707、八字盲板标准HG21547、接管座标准 GB19326等 德标——异径管标准DIN2616、三通标准DIN2615、弯头标准DIN2605、 法兰标准DIN2630~2636等 英标——石油工业用钢质对接焊管配件规范.锻制碳钢与铁素体合金钢配 件米制件BS 1640-3-1968、石油工业用钢质对焊管配件规范.第4部分锻 制和铸制奥氏体铬镍钢配件米制件BS 1640-4-1968 电标——电站钢制对焊管件标准DL/T695
公称直径对照表
公称直径对照表LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等公称直径是为了使管道、管件和阀门之间具有互换性而规定的一种通用直径，用符号DN 表示，单位是mm。
公称直径在我国曾用符号D。
表示，国际通用DN表示，符号后面用数字注明公称直径的数值，如公称直径为125mm的管材表示为DNl25。
公称直径是控制管材设计及制造规格的一种标准直径，与管内径相接近。
各种管材，公称直径既不等于其实际内径，也不等于其实际外径，只是个名义直径。
但无论管材的实际内径和外径的数值是多少，只要其公称直径相同，就可用相同公称直径的管件相连接，具有通用性和互换性。
你要计算理论重量就要查找相关的手册和资料，如答案后附表格就有理重量/单位长度。
一般来说,管子的直径可分为外径,内径,公称直径.无缝钢管外径用字母D来表示,其后附加外直径尺寸和壁厚.例如外径为108mm的无缝钢管,壁厚为5mm,用D108*5表示.镀锌钢管采用DN表示.在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子,管件,阀门,法兰,垫片等结构尺寸,公称尺寸用DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚.世界各国应用的标准体系虽然多,大体可分成两大类,即大外径系列和小外径系列.大外径系列:(DN---公称直径. Φ---外径).DN15---Φ22mm.DN20---Φ27mm.DM25---Φ34mm.DN32---Φ42mm.DN40---Φ48mm.DN50---Φ60mm.DN65---Φ76(73)mm.DN80---Φ89mm.DN100---Φ114mm.DN125---Φ140mm.DN150---Φ168mm.DN200---Φ219mm.DN250---Φ273mm.DN300---Φ324mm.DN350---Φ360mm.DN400---Φ406mm.DN450---Φ457mm.DN500---Φ508mm.DN600---Φ610mm.小外径系列:DN15---Φ18mm.DN20---Φ25mm.DN25---Φ32mm.DN32---Φ38mm.DN40---Φ45mm.DN50---Φ57mm.DN65---Φ73mm.DN80---Φ89mm.DN100---Φ108mm.DN125---Φ133mm.DN150---Φ159mm.DN200---Φ219mm.DN250---Φ273mm.DN300---Φ325mm.DN350---Φ377mm.DN400---Φ426mm.DN450---Φ480mm.DN500---Φ530mm.DN600---Φ630mm.一般标准钢管都可从材料表中查得每米重量.要是非标准钢管可通过量得实际尺寸来计算其重量.重量=(外径-壁厚)*壁厚*π*长度*重量单位---吨.其于单位---米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[原创]钢管管件标准应用标准体系4.1国际上常用的标准体系4.1.1德国及前苏联应用标准体系4.1.2美国应用标准体系(ANSI)4.1.3日本应用标准体系(JIS)4.1.4国际标准化组织（ISO）的应用标准体系4.1.5英国和法国应用标准体系4.2国内常用的标准体系4.2.1石化行业应用标准体系4.2.2化工行业应用标准体系4.2.3机械行业应用标准体系4.2.4国家应用标准体系4.2.5 压力管道应用标准体系配伍4 应用标准体系目前，大多数压力管道及其元件都进行了系列化，并有相应的应用标准作支持。
因此压力管道材料设计时首先要考虑的问题就是压力管道及其元件标准系列的选用。
应用标准体系。
一个管系（路）中各元件所用系列标准的集合。
这些标准应包括管子系列标准、管件系列标准、法兰及其连接件系列标准、阀门标准等。
这些标准通过一定的规则在一个管系中得到应用，它们之间相互衔接、相互配合，从而确定了管道及其元件的基本参数。
这些标准中尤其以管子标准和法兰标准最具代表性，它们是其它应用标准的基础。
下面以管子标准和法兰标准为主，介绍应用标准。
目前，世界上各国应用的标准体系有很多，不同的国家不同的行业有不同的应用标准和标准体系，它们之间有些相差很多，无法配套使用和互换因而给使用者带来不少麻烦。
因此，压力管道设计的第一步就是选择应用标准体系，并作为设计的统一规定，以免各相关专业因采用不能互换的其它标准体系而导致错误。
世界各国应用标准大体上分为两大类:◆管子----即钢管外径系列分为国际通用系列（大外径系列）英制管；国内常用系列（小外径系列）公制管（或米制管）◆法兰：欧式法兰和美式法兰压力等级：PN 0.1 0.25 0.6 1.0 1.6 2.5 4.0 6.3 10.0 16.0 25.0 40.0 MPa 欧式法兰（DIN）压力等级：PN 2.0 5.0 6.8 10.0 15.0 25.0 42.0 MPa 美式法兰（ANSI）CL 150 300 400 600 900 1500 2500 Psi由此可以看出，无论是法兰还是管子，上述两个系列或两个体系是不能混合使用的。
ANSI——美国国家标准化组织ASTM.American Society of Testing Materials, ——美国材料实验协会◆钢管壁厚表示方法钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。
即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级;2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管,以STD表示b.加厚管，以XS 表示c.特厚管，以XXS表示。
对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。
4.1国际上常用的标准体系随着我国对外改革开放和加入WTO，各行业与国际上联系越来越多，为了更好地与国际接轨，就要求从事压力管道设计的人员对国际上通用的和先进的相关标准体系有所了解。
下面介绍几个主要的应用标准体系。
4.1.1德国及前苏联应用标准体系a.德国（DIN）管子：大外径系列管法兰：欧式法兰压力等级：PN 0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0、40.0 13个等级公称直径：DN6～4000mm法兰密封面：平面、凸台面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面 7种法兰型式：平焊板式、平焊松套式、翻边松套式、对焊翻边松套式、对焊环翻边松套式、对焊式、螺纹连接式、整体式及法兰盖 9种常用的标准DIN2410.T.1 DIN2448DIN2458DIN2500DIN2501.T.1 DIN2519DIN2980 管子及钢管标准概述无缝钢管尺寸及单位长度质量焊接钢管尺寸及单位长度质量法兰一般说明法兰连接尺寸钢法兰交货技术条件带螺纹的钢管配件b. 前苏联（ΓOCT）管子：小外径系列外径尺寸同我国的JB 系列管法兰：欧式法兰压力等级：PN 0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10.0、16.0、20.0 11个等级公称直径：DN6~3000mm法兰密封面：全平面、凸台面、凹凸面、聚四氟乙烯用榫槽面、透镜面及椭圆型环连接面 7种法兰型式：平焊板式、平焊松套式、翻边松套式、对焊式、螺纹连接式、整体式及法兰7种※德国管法兰标准DIN和前苏联管法兰标准ΓOCT在PN≤16.0的等级中可以配对使用,但已不能互换(因为接管尺寸系列不同)。
随着前苏联解体,其应用标准体系ΓOCT目前在国际工程上已很少用。
4.1.2 美国应用标准体系(ANSI)美国国家标准ANSI B16.5《钢制管法兰及法兰管件》是一个比较完整、比较成熟同时也是国际上比较流行、比较通用的先进标准。
该标准与其它相关的ANSI、API 、ASTM、MSS组成的压力管道应用标准体系形成于大量的试验研究基础之上,并经历了数十年的实践检验,因此不失为一个科学、先进的标准,并广泛为各个国家所接受。
管子：大外径系列 (ANSI B36.10和ANSI B36.19)公称直径范围：(DN6~DN2000)mm壁厚表示方法：1）是以管子表号"Sch"表示壁厚；2）是以管子重量表示管壁厚度。
管法兰：美式法兰压力等级：CL 150 300 400 600 900 1500 2500 Psi 7个等级公称直径：DN15~600mm法兰密封面：凸台面（RF）、凹凸面（MF）、榫槽面（TG）、金属环连接面 4种法兰型式：平焊式、承插焊式、对焊式、螺纹连接式、松套式及法兰盖 6种◆美国应用标准体系ANSI中常用的标准有：ANSI/ASME B36.10 无缝及焊接钢管ANSI/ASME B36.19 不锈钢无缝及焊接钢管ANSI/ASME B16.9 工厂制造的钢对焊管件ANSI/ASME B16.11 承插焊和螺纹锻造管件ANSI/ASME B16.28 钢制对焊小半径弯头和回弯头ASME/ANSI B16.34 法兰连接、螺纹连接和焊接连接的阀门ASME/ANSI B16.5 管法兰和法兰管件ASME/ANSI B16.36 孔板法兰ASME/ANSI B16.42 球墨铸铁法兰和法兰管件ASME/ANSI B16.47 大直径钢法兰ASME/ANSI B16.20 管法兰用缠绕式、包覆式垫片和环槽式用金属垫片ASME/ANSI B16.21 管法兰用非金属平垫片ASME/ANSI B18.2.1 方头和六角头螺栓和螺纹ASME/ANSI B18.2.2 方头和六角头螺母API std605 大口径法兰、法兰盖API std526 法兰连接钢制泄压阀API std598 阀门的检验与试验API std599 法兰连接和焊接连接的金属旋塞阀.果API std600 法兰和对焊连接的钢制闸阀API std602 小型钢闸阀(紧凑型闸阀)API std603 150磅耐腐蚀用法兰阀API std608 法兰连接和对焊连接的金属球阀API std609 支耳型和对夹型蝶阀API std6D 管道阀门规范MSS SP-44 带颈平焊法兰4.1.3 日本应用标准体系(JIS)管子：大外径系列 (JIS G3454、JIS G3458、JIS G 3459)与ANSI大多数相同无缝钢管公称直径：(DN6~DN650)mm壁厚表示方法：管子表号"Sch"表示壁厚碳钢及合金钢JIS G3454、JIS G3458：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160 10个等级; 不锈钢JIS G 3459： Sch5s、Sch10s、Sch20s、 Sch40s、Sch80s、 Sch120s 、Sch160s 7个等级; 焊接钢管公称直径：(DN350~DN2000)mm壁厚表示方法：直接用壁厚数值表示。
管法兰：(JIS B2201、JIS B2220等)自成体系,既不属于"美式法兰",也不属于"欧式法兰"公称直径： (DN10~DN1000)mm公称压力等级：2K、5K、l0K、16K、20K、30K、40K、63K 共8个等级法兰密封面：光滑面、大凸台面、小凸台面、凹凸面、榫槽面 5种法兰型式：平焊式、承插焊式、对焊式、螺纹连接式、松套式及法兰盖6种※JIS应用标准体系与ANSI和DIN等都不能配套使用。
为了弥补这个缺陷,日本石油学会编制了一套JPI 标准,它基本上等效采用了ANSI/API应用标准体系,故它能与ANSI互换。
◆日本应用标准体系JIS中常用的标准有:JIS G3452 普通用途碳钢管JISG3454 承压用碳钢管JISG3455 承压用碳钢管JISG3456 高温用碳钢管JISG3457 电弧焊碳钢管JIS G3458 合金钢管JIS G3459 不锈钢钢管JIS G3468 电弧焊大直径不锈钢钢管JIS B2201 铁素体材料管法兰压力等级JIS B2202 管法兰尺寸JIS B2210 铁素体材料管法兰基础尺寸JISB2220 钢制管法兰JIS B2302 钢制螺纹连接管件JIS B2311 普通用途的钢制对焊管件JIS B2312 钢制对焊管件JIS B2313 钢板制对焊管件JIS B2316 承插焊管件JIS B2401 O形环JIS B2404 管阀兰用缠绕式垫片JIS B3453 压缩石棉垫片4.1.4国际标准化组织（ISO）的应用标准体系管子：基本上属大外径系列(ISO4200)**标准(ISO4200)系列1基本上采用了ANSI的尺寸,仅DN>1100mm时（已不太常用）则使用了"小外径系列"的尺寸。
管法兰：同时包括了"美式法兰"和"欧式法兰"两个系列。
（ISO7005-1）它代表了当前世界法兰标准的应用趋势。
公称压力等级：第一系列：PN 1.0、1.6、2.0、5.0、11.0、15.0、26.0、42.0 8个等级；第二系列：PN 0.25、0.6、2.5、4.0 共4个等级。
