固定分隔式低压开关柜技术要点
GBD低压固定分隔式开关柜-供参考
GBD低压固定分隔式开关柜GBD是一种用标准模件有工厂组装的低压固定分隔式开关柜(以下简称装置)本装置使用与交流50~60Hz、额定工作电压660V及以下的供电系统，用于发电、输出、配电、电能转换和电能消耗设备的控制。
本产品符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备和控制设备》等标准。
一正常使用环境条件1.周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。
2.大气条件，空气清洁，相对温度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会而然地产生适度的凝露。
3.海拔高度不超过2000m4.本装置适应于以下温度的运输和存储过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
5.如果上述使用条件不能满足时，应由用户和制造商解决。
6.当本装置适用于海上石油钻采平台和核电站时，应另行鉴定技术协商。
二产品特点1设计紧凑：以下较小的空间能容纳较多的功能单元。
2结构通用性强，组装灵活:以25mm为模数的C型型才能满足各种结构型式，防护等级及使用环境的要求。
3采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。
4技术性能:主要参数达到当代国际技术水平。
5安全性：具有机械联锁装置，保证了操作、维护的安全性，各单元具有独立的隔室，防止事故的产生和扩大。
6灵活性：可与MNS产品联屏或PC柜与MCC柜混合装在同一柜内。
7装配方便：不需要特殊复杂工具三基本参数电气性能1额定绝缘电压690v2额定工作电压380v3主母线最大共工作电流6300A4主母线最大额定短时耐受电流100KA5主母线最大额定峰值耐受电流220KA6配电（垂直）母线最大工作电流1600A7配电（垂直）母线最大额定短时耐受电流50KA8配电（垂直）母线最大额定峰值耐受电流105KA防护等级符合GB4208-2008、IEC60529:2001等标准IP30对大于2.5mm固体防护IP40对大于1.0mm固体防护四柜体结构开关柜柜体基本容纳结构是由C型型材是以E=25mm为模数安装孔的钢板弯制而成。
低压开关柜设备的技术要求
低压开关柜设备的技术要求首先，低压开关柜设备应具备可靠的操作和控制能力。
这包括设备的控制电路和操作机构的设计，确保用户能够方便地对设备进行操作和控制。
同时，设备应配备可靠的信号指示装置和保护功能，可以实时监测设备的运行状态，并及时报警或采取保护措施，以避免事故发生。
其次，低压开关柜设备的设计应满足电气安全要求。
设备应符合国家和行业的有关标准和规范，具备良好的绝缘性能，防止电弧和短路事故的发生。
设备的接触件和导电部件应采用高质量的材料制造，确保电阻小、导电性能好，并且具备耐高温、耐腐蚀等特性。
第三，低压开关柜设备的散热和通风设计至关重要。
由于设备长时间工作会产生大量的热量，如果不能及时散热，会导致设备温度过高，从而影响设备的性能和寿命。
因此，设备应设计合理的散热结构和通风系统，确保设备能够良好地散热，并且避免积尘和异物进入设备内部。
另外，低压开关柜设备的可靠性和稳定性也是关键要求之一、设备应具备良好的机械强度和质量稳定性，能够承受一定的外部压力和振动，并且在恶劣环境下仍能正常工作。
设备的接线和配线应规范、牢固，接触过程中不应有松动和接触不良现象。
此外，低压开关柜设备的维护和保养要求也需要充分考虑。
设备应提供方便的检修和维护通道，便于人员对设备进行检修和维护。
设备的关键部件应具备易于更换和维修的特性，以降低故障处理的成本和周期。
同时，设备应提供详细的使用说明和维护手册，向用户提供相关的技术支持和培训。
最后，低压开关柜设备的环保性能也需要重视。
设备在设计和使用过程中应尽量减少环境污染，符合国家和行业的环保要求。
在设备设计和制造过程中，应采用环保材料和工艺，减少有害物质的使用和排放。
在日常使用和维护过程中，应加强对设备的管理和保养，减少对环境的影响。
综上所述，低压开关柜设备的技术要求主要包括可靠的操作和控制能力、电气安全要求、良好的散热和通风设计、可靠性和稳定性、方便的维护和保养要求，以及良好的环保性能。
低压开关柜操作规程和注意事项
低压开关柜操作规程和注意事项1.操作人员应穿着符合安全要求的工作服和安全鞋，并佩戴绝缘手套、护目镜等必要的个人防护装备。
2.在操作低压开关柜之前，必须具备相关的知识和技能，并经过相应的培训和考核，获得相应的操作资格。
3.在操作之前，需要先对低压开关柜的运行状态、操作指示等进行全面检查，确保设备处于正常工作状态，安全可靠。
4.在操作低压开关柜之前，必须切断对应电源或者断开电源开关，并采取相应的防止误操作的措施，如将相关开关上锁、标记等。
5.操作人员应按照操作步骤依次进行操作，并注意操作的顺序和时机，避免因操作失误导致事故的发生。
6.在操作过程中，禁止在低压开关柜上放置其他物品，以免影响正常的通风散热和操作空间。
7.在操作时，严禁用湿手、有导电物品等接触开关柜，以免发生触电事故。
8.操作人员在操作过程中，应注意保持清醒和专注，不得受到其他事务的干扰。
9.操作人员应严格按照操作规程要求操作开关柜，不得擅自更改或忽略操作步骤，避免因操作不当造成设备损坏或人身伤害。
10.操作人员应定期对低压开关柜进行巡视、清洁和维护，避免灰尘、杂物等影响开关柜的正常工作。
11.若发现低压开关柜存在异常情况，如异味、噪音或过热等，应立即停止操作，并及时报告上级或设备维修人员进行处理。
12.操作人员不得操作超出自己掌握能力范围的设备，如需要操作其他设备，应事先接受专业培训，并取得相关资格证书。
13.禁止非授权人员操作低压开关柜，必须严格按照相关规定和程序进行操作。
14.操作完成后，应将相关开关归位，关闭开关柜门，并进行好相应的标记和记录，以便查阅和日后维护使用。
15.针对不同的低压开关柜，还需要根据具体的情况制定相应的操作规程和注意事项，确保操作的安全和规范。
总之，低压开关柜的操作规程和注意事项是确保低压开关柜正常工作和人身安全的重要保障，操作人员应严格按照规程执行操作，并保持良好的工作态度和职业素养，做到科学操作、规范操作，保障电力系统的安全稳定运行。

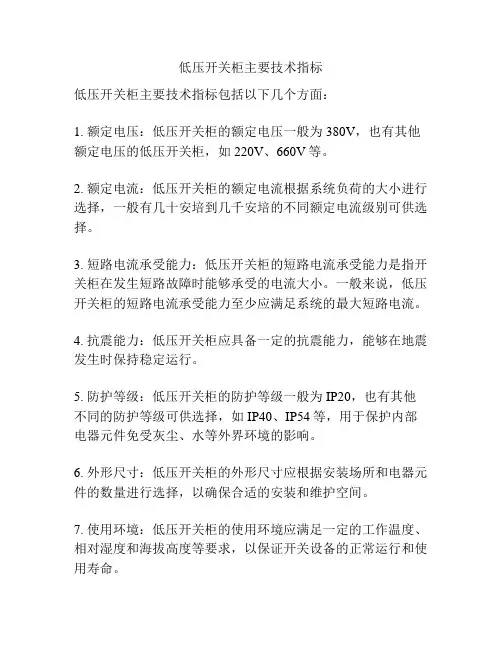

低压开关柜主要技术指标
低压开关柜主要技术指标
低压开关柜主要技术指标包括以下几个方面：
1. 额定电压：低压开关柜的额定电压一般为380V，也有其他额定电压的低压开关柜，如220V、660V等。
2. 额定电流：低压开关柜的额定电流根据系统负荷的大小进行选择，一般有几十安培到几千安培的不同额定电流级别可供选择。
3. 短路电流承受能力：低压开关柜的短路电流承受能力是指开关柜在发生短路故障时能够承受的电流大小。
一般来说，低压开关柜的短路电流承受能力至少应满足系统的最大短路电流。
4. 抗震能力：低压开关柜应具备一定的抗震能力，能够在地震发生时保持稳定运行。
5. 防护等级：低压开关柜的防护等级一般为IP20，也有其他不同的防护等级可供选择，如IP40、IP54等，用于保护内部电器元件免受灰尘、水等外界环境的影响。
6. 外形尺寸：低压开关柜的外形尺寸应根据安装场所和电器元件的数量进行选择，以确保合适的安装和维护空间。
7. 使用环境：低压开关柜的使用环境应满足一定的工作温度、相对湿度和海拔高度等要求，以保证开关设备的正常运行和使用寿命。
上述技术指标是常见的低压开关柜主要技术指标，具体的技术要求还需要根据具体的应用场景和需求来确定。
固定分隔式低压开关柜的柜体设计
固定分隔式低压开关柜的柜体设计林腾腾（泉州亿兴电力有限公司，福建泉州362000）摘要：结合固定分隔式低压开关柜的基本结构和用户的不同配电需求，对固定分隔式低压开关柜的柜体进行设计，其馈线柜结构为设计重点。
设计完成的固定分隔式低压开关柜柜体满足使用要求，值得推广。
关键词：固定分隔式低压开关柜；柜体；设计中图分类号：TS914文献标识码：B DOI：10.16621/ki.issn1001-0599.2019.04D.590引言随着国内电力系统的不断发展，低压成套开关设备的种类越来越多，且功能不一。
固定分隔式开关柜作为其中一种类型，其各个配电回路的设备分隔在单独小室内，使得主母线系统、配电母线系统、功能单元、电缆连接空间互相隔离，保证了低压开关柜在检修、维护时的独立性和安全性，能防止故障的扩大并避免触电的危险，实现设备的安全供配电。
固定分隔式低压开关柜克服了固定式和抽屉式开关柜的种种缺陷，应用越来越广泛。
目前国内外主流的几种固定分隔式开关柜主要有ArTu、MDmax、MLSD柜等，在整体制造、采购的成本上较高。
本次设计的柜体为抽屉柜（GCK）的框架改型，采用标准型材，结合固定分隔柜的特点，合理化结构方案，可降低成本，更加符合市场需求。
1基本结构1.1材料选择框体骨架选用2mm敷铝锌钢板（硅铝合金镀层的钢板），比普通的需经表面电镀或涂覆的钢板具有更高的耐腐蚀性和更短的生产周期，因此在强度和经济性上都有优越性。
侧板、隔板、通风散热板等非承载力钣金件可选用1.5mm敷铝锌钢板或镀锌钢板。
面板为了更可靠的接地保护连续性，选用优质1.5mm冷轧钢板，在数控加工焊接成型后需经酸洗、磷化处理后静电喷塑。
通风散热栅、门锁铰链、断路器操作机构等可选购相应的低压开关柜配件，一般国内市场上均有销售。
1.2拼装方式柜体基础框架采用C型立柱型材和特殊设计的G型横框，在C型立柱内侧垫有5孔压板，通过螺栓及自攻螺钉拼装而成，框架侧边装有自攻螺钉固定的三角加强板，可有效保证骨架三方向连接及强度，且整体配合良好（图1）。
低压开关柜的技术规范
3.1.1.马达控制中心及低压开关柜3.1.1.1. 参考标准低压开关柜用于系统电压为1000V且中性点接地的网络中，故障遵照的标准如下：IEC60439 低压开关设备和控制设备组合装置IEC60529 外壳保护度(IP代码)IEC60073 人-机接口,标记和鉴别用的基本原理和安全原则.指示设备和调节器的编码原理IEC60947 低压开关设备和控制设备IEC60364-4 建筑物的电气设施GB7251－2005 低压成套开关设备和控制设备ZBK36001－89 低压抽出式成套开关设备3.1.1.2. 一般性说明低压开关柜应是金属全封闭抽屉式带有独立的隔离小室、包括母线区、电缆区、电器区、对每个隔室应留有适当的空间，便于进出电缆接线，扩展、固定件的维修及元件的调换。
柜功能小室和柜本体均可作分隔。
内部分隔须将电弧破坏性降低到最小程度。
低压开关柜为地面安装型，板前操作，电缆既可从后边进出，也可从侧面进出，低压开关柜应在最大短路故障时安全运行，并应有承受由此引起的电气，热及机械应力，在故障条件下所产生的气体通过压力释放口排放，压力释放口的位置不允许朝向操作人员。
每柜设有一块阻燃的高密度聚氨脂塑料功能板安装在主母线室与电器室之间，防止短路造成的事故，上下层抽屉间、小抽屉四周为阻燃塑料件，柜中塑料件是无卤素或不含CFC，它具有阻燃和自熄灭的特性。
采用标准模块设计可以组成不同方案的柜结构和抽屉单元。
抽屉单元都以200mm高度为基准，要确保相同功能的抽屉具有互换性。
低压系统短路电流能力80KA/4s。
额定电压380V 50HZ 相与相之间220V 50HZ 相对中性点之间额定电流1800~3200A绝缘额定电压1000V3.1.1.3. 马达控制中心的结构及制造要求A.制造要求所有马达控制中心和控制柜应符合本条款规定。
制造外壳及小室隔板采用不小于2.5mm厚的敷铝锌钢板，门板和面板由带树脂保护层的静电喷涂钢板组成。
低压开关柜设备的技术要求
低压开关柜设备的技术要求低压配电柜设备的技术要求1、设备的技术要求1.1低压配电柜采⽤国外先进的技术，⽽且结构合理、可靠性⾼、能耗低、⽆污染、操作保养和维护简便，该产品通过了国家主管部门颁发的CCC认证证书并完全满⾜相关标准要求。
1.2进出线⽅式：低压柜所有电缆进出现为下进下出，所有母线进出线为上进上出。
1.3柜体防护等级：IP301.4维护⽅式：低压柜能够进⾏双⾯维护1.5⽓候环境：满⾜深圳市⽓候环境要求1.6低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC 认证书，并满⾜相关标准要求。
框架断路器、塑壳断路器、接触器均选⽤西门⼦品牌。
对应型号应为：框架断路器：西门⼦进⼝品牌XXX系列；塑壳断路器：西门⼦进⼝品牌xxx系列。
1.7应急电源切换开关为四极开关。
1.8低压配电柜内⼆次元器件及导线均采⽤国家优质名牌，具有国家主管部门颁发的CCC认证证书。
1.9提供的断路器均按招标要求，提供断路器开、合、脱扣状态及电控脱扣辅助触点。
提供配电监测系统专⽤的接线端⼦排及柜内配线。
1.10系统⼆次线路可由我公司进⾏深化设计，并经设计院审核认可。
⼆次线路采⽤与主回路品牌相同的微型断路器保护。
2、配电柜的结构要求2.1选⽤的低压配电柜是低压交流固定分隔式开关柜，开关插⼊或抽出式结构：采⽤模数化组合设计，通⽤性强。
具有⾜够的动热稳定性；电⽓⽅案配置灵活。
柜体尺⼨和数量、排列⽅式应符合设计图要求，所有调整不得影响平⾯布置。
由框架、外壳、柜内功能单元室（含插⼊抽出式组件）、母线、保护线和中性线连接排、⾛线槽、电缆安装⽀件等组成。
柜体采⽤C型⾻架，优质敷铝锌板材，板材厚度不⼩于2.0毫⽶，且组装牢固；柜体的上下部应设有充分的通风散热孔装置。
2.2柜体的前后门及其外表⾯进⾏环氧粉末喷涂处理，喷涂厚度不⼩于50微⽶，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜⾊将会经业主确认。
所有柜内的零件、螺钉、电缆攀附的⽀架等均镀锌，并达到耐盐雾腐蚀的标准。
GCS型低压配电柜解读
GCS 型抽出式（固定分隔式）开关柜1.概述GCS抽出式开关柜适用于发电厂、变电站、石油化工，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以作为低压抽出式开关柜的换代产品使用。
GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。
符合以下标准IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》JB/T 9661-1999《低压抽出式成套开关设备》等标准.2.产品型号与含义3.使用条件a)周围空气温度不高于40℃，不低于–5℃。
24小时内平均温度不得高于35℃超过时，需根据实际情况降容运行。
b)户内使用，使用地点的海拔不得超过2000m。
c)周围空气相对湿度，在最高温度为40℃时不超过50%,在较低温度时允许有较大的相对湿度,如20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
d)开关柜安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。
e)开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所f)用户有特殊要求时，可以与制造厂协商解决。
4.电气性能：a)基本电气参数额定绝缘电压交流660（1000）V额定工作电压主电路交流380（600）V辅助电路交流380、220V直流220、110V额定频率50（60）HZ水平母线额定电流≤3150A垂直母线额定电流1000A额定峰值耐受电流（0.1S）105、176KA额定短时耐受电流（1S）50、80KAb)开关柜的主电路方案:共32组118个规格,额定工作电流为4000A,适合2500KVA及以下的配电变压器选用。
