人教版九年级物理第十五章《电流和电路》第三节串联和并联同步练习 含答案
人教版九年级物理第十五章《电流和电路》第三节串联和并联同步练习含答案
知识点串联和并联
1.(绥化市中考)如图所示,当开关S闭合时,灯泡L与L2组成串联电路的是（）
2.有一个看不见内部情况的小盒(如图),盒上有两只灯泡,由一个开关控制,闭合开关两灯都亮,断开开关两灯都灭;拧下其中任意一灯泡,另灯都亮。
下列电路图中符合要求的是（）
3.呆同学设计电路时,想用一个开关同时控制两盏电灯的发光和熄灭,下列各种设计方法中正确的是（）
A.只能将两盏灯并联
B.只能将两盏灯串联
C.两盏灯可以串联,也可以并联
D.以上说法都不正确
4.学了串、并联电路后,小红用“顺口溜”对电路的特点进行了总结。
如:“电流自从正极出,电流走向一条路,流经元件不回头,相互影响各相顾”,这里描述的是______电路的特点。
又如:“电流走向多条路,各自为政不相顾,支路要由干路管,长管班长”,这里描述的是______电路的特点(均选填“串联”或“并联
5.如图所示,电路中的小灯泡L1、L2是______(选填“串联”或“并联”),若灯泡L1的灯丝断了后,再闭合开关S,小灯泡L2将______(选填“发光”或“不发光”)。
知识点生活中的串、并联电路
6.(实践创新·技术运用)如图是电冰箱的简化电路图。
图中M是电冰箱压缩机内的电动机,L是电冰箱内的照明灯。
下列判断正确的是（）
A.S1闭合、S2断开时,照明灯与电动机并联
B.S1、S2都闭合时,照明灯与电动机串联
C.关上冰箱门时,S1自动断开,使得照明灯熄灭
D.冰箱内温度降低到设定温度时,S1自动断开,电动机停止工作
7.街道两旁的节日小彩灯同时亮同时灭,由此______(选填“能”或“不能”)判断其连接方式,如果其中只彩灯烧坏,其他彩灯仍然发光,由此可判断彩灯的连接方式为______(选填“串”或“并”)联。
8.(江西省中考)华灯初上,路灯的连接方式是______联;回到家中,按下开关,电灯亮了,开关与电灯的连接方式是______联。
9.期末考试在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。
它们的连接式是______联,原因是它们______(选填“能”或能”)独立工作。
考查角度识别串联和并联电路
10.如图所示的四个电路中,两灯泡属于串联接法的是（）
11.如图所示的四个电路中,属于串联的是于并联的是______,属于并联的是______
考查角度串、并联电路在生活中的应用
12.教室中有四盏灯用两个开关控制,每个开关控制两盏灯,如图所示的电路中,符合上述要求的是( )
13.如图是某取暖器的工作电路图。
为了安全起见,取暖器一般都要安装一个跌倒开关s,使取暖器倾倒时整个电路断开。
则跌倒开关S应安装在( )
A.a处
B.b处
C.c处
D.d处
考查角度利用开关实规电路转换
14.如图所示,要使灯泡L1和L2组成并联电路,应( )
A.只闭合S2
B.只闭合S3
C.只闭合S1和S3
D.只闭合S2和S3
15.如图,下面叙述错误的是（）
A.只闭合S2时,仅L3发光
B.S、S2都闭合时,只有L1、L2两灯并联
C.S1、S2都闭合时,是三盏灯并联电路
D.S1、S2都断开时,是三盏灯串联电路
16.如图所示电路:
(1)当只闭合S2、S3时,灯LL2组成______电路;
(2)当只闭合S1时,灯L1、L2组成______电路;
(3)当只闭合S1、S2时,只有灯______发光;
(4)当S1、S2、S3同时闭合时,电路______路,灯L1、L2都不能发光。
考查角度分析电路的工作状态
17.家庭用电吹风,可以根据需要调节选择开关,实现吹冷风或吹热风的功能,为人们的生活带来许多方便。
下图中的四种电吹风电路能够实现上述功能的是（）
答案
1.A
2.C
3.C
4.串联并联
5.串联不发光
6.D
7.不能并
8.并串
9.并能
10.D
11.甲乙丙丁
12.C
13.A
14.C
15.B
16.并联串联L2 短
17.A。

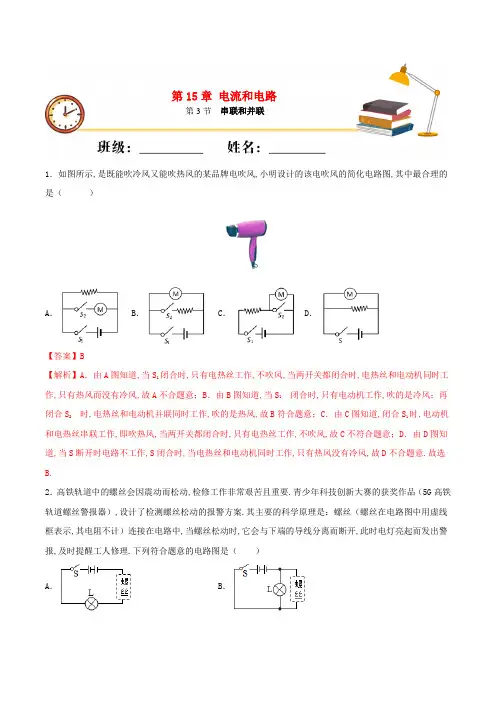

九年级物理上册第十五章电流和电路第3节串联和并联重点练习含解析新版新人教版
第15章电流和电路第3节串联和并联1．如图所示,是既能吹冷风又能吹热风的某品牌电吹风,小明设计的该电吹风的简化电路图,其中最合理的是（）A．B．C．D．【答案】B【解析】A．由A图知道,当S1闭合时,只有电热丝工作,不吹风,当两开关都闭合时,电热丝和电动机同时工作,只有热风而没有冷风,故A不合题意；B．由B图知道,当S1闭合时,只有电动机工作,吹的是冷风；再闭合S2时,电热丝和电动机并联同时工作,吹的是热风,故B符合题意；C．由C图知道,闭合S1时,电动机和电热丝串联工作,即吹热风,当两开关都闭合时,只有电热丝工作,不吹风,故C不符合题意；D．由D图知道,当S断开时电路不工作,S闭合时,当电热丝和电动机同时工作,只有热风没有冷风,故D不合题意.故选B.2．高铁轨道中的螺丝会因震动而松动,检修工作非常艰苦且重要.青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器）,设计了检测螺丝松动的报警方案.其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示,其电阻不计）连接在电路中,当螺丝松动时,它会与下端的导线分离而断开,此时电灯亮起而发出警报,及时提醒工人修理.下列符合题意的电路图是（）A．B．C．D．【答案】D【解析】根据题意知道,螺丝连接在电路中,当螺丝松动时,它会与下端的导线分离而断开,螺丝不接入电路中,即螺丝所在电路发生了断路,此时指示灯会发光,这表明螺丝与灯泡是并联在电路中的,由于螺丝的电阻很小,能把灯泡短路；为了保护电路,防止电源短路,在干路中应该接上一个保护电阻,故D符合题意.故选D. 3．汽车安全带未系提示器是由压力传感器和开关设计而成.当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作.下图中R是限流电阻,能够满足要求的是（）A．B．C．D．【答案】C【解析】当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带,即安全带控制开关S2断开,则语音提示：“请系好安全带”；系上安全带后,安全带控制开关S2闭合,语音提示器不工作,则将语音提示器短路了,故C选项对应电路图符合题意.故选C.4．小明为自家的花卉大棚设计了一套智能电路管理系统,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现.当大棚内光线较暗时,光控开关S3自动闭合,接通灯泡；当需要给大棚通风时,闭合开关S4,启动风机.灯泡和风机均可独立工作,以下简化电路图符合要求的是（）A．B．C．D．【答案】C【解析】由题知,整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现,说明两开关能独立工作、互不影响,则S1和S2应并联在干路上；由题知,光线较暗时,光控开关S3自动闭合,接通灯泡提供照明,说明开关S3与灯泡串联,闭合开关S4,启动风机,说明开关S4与风机串联,而灯泡和风机均可独立工作,所以灯泡与风机应并联,综上结合选项可知,ABD不符合题意,C符合题意.5．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时,两个灯泡都不发光；闭合电键,两个灯泡都发光,则下面说法中正确的是A．两灯泡一定是串联连接B．两灯泡一定是并联连接C．以上两种情况都有可能D．以上都不对【答案】C【解析】只要电键在干路,两灯串联并联都可以,C对．6．疫情期间,各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应,自动打开门禁系统进入；外来车辆,司机需要经过测温､核查､登记后,由保安人员手动控制,开门进人由此可知,该门禁系统的控制电路可能是A．B．C．D．【答案】A【解析】小区内部车辆门禁系统可以自动识别将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看做一个自动开关,按钮看做一个手动开关,则两个开关单独都能打开大门,即两开关并联后再与电动机串联,只有A正确.故选A.7．小椿同学设计了一种照明电路,其设计要求是：用两个开关控制一盏灯,两个开关同时闭合灯才能发光,只闭合其中任意一个开关,灯都不能发光．下面四幅电路图中,既符合上述要求,又符合安全用电要求的是A．B．C．D．【答案】B【解析】为保证安全电路设计时要求开关应接在火线上；分析电路可知哪一种设计可以满足只有两开关同时闭合灯才发光．分析电路可知,若两开关并联,则只要闭合一个开关,灯即发光；若两开关串联,则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上．符合条件的为B；故选B．考点：电路的设计8．电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄利车时,该手柄上的开关立即断开,电动机停止工作.下列电路设计符合要求的是（）A．B．C．D．【答案】C【解析】根据题意知道,任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,说明两开关相互影响、不能独立工作,所以两开关应串联接在电路中,比较可知C符合题意,ABD不符合题意.故选C.9．如图（甲）所示为家庭中的装饰吊灯,共有六盏灯,由两个开关控制,每个开关控制三盏灯,每盏灯的额定电压都是220V．则如图（乙）所示电路中,与之对应的是（）A．B．C．D．【答案】A【解析】家庭电路中的照明灯额定电压都是220V,应将它们并联在电路中,一个开关控制三盏灯时,此开关应串联在这三盏灯的干路上,故A正确,BCD错误．故选A．10．门铃开关专用于酒店客房,如图所示.在正常状态下,按下开关S1门铃响,灯不亮；当客人需要安静时,按下房间内的“请勿打扰”开关S2,门铃开关面板上的“请勿打扰”背光灯被点亮,提示请不要打扰,此时开关S1不起作用,门铃不工作,下面四个电路设计符合要求的是（）A． B． C．D．【答案】D【解析】开关S1门铃响,灯不亮,说明S1与门铃串联,与灯并联.按下房间内的“请勿打扰”开关S2,门铃开关面板上的“请勿打扰”背光灯被点亮,提示请不要打扰,此时开关S1不起作用,说明S2与背光灯串联,因为开关S1不起作用,说明S2把门铃短路了或着把门铃断路了.故选 D.11．如图所示为一台电压力锅．当电压力锅内部气压过大或温度过高时,要求发热器停止工作．压强过大时S1自动断开,温度过高时S2自动断开．如图表示S1、S2和锅内发热器的连接情况,其中符合上述工作要求的是A．B．C．D．【答案】A【解析】A、两个开关断开任何一个时,发热器都会停止工作,故A符合题意；B、两个开关断开任何一个时,发热器还会正常工作,故B不符合题意；CD、两开关都闭合时,电源会短路,发热器不工作,故CD不符合题意；故选A．12．自动售票公交车后门两侧的扶手上各装有一个红色按钮,如图所示.想要下车的乘客只要按下其中任何一个按钮,装在车内的电铃就会响起,以提醒司机停车.下列四路图中符合要求的是（）A．B．C．D．【答案】D【解析】只要按下任何一个按钮,电铃就会响起,说明这两个开关互不影响,是并联的,开关并联之后与电铃串联,共同控制电铃,即任何一个开关闭合后,电铃都能发声.故选D.13．以下电路中,可以正确测出灯L1电流大小的电路是（）A．B．C．D．【答案】CD【解析】A．从图中可以看到,这是一个并联电路,电流表测干路电流,两灯泡并联,A项不合题意；B．从图中可以看到,这是一个并联电路,但是电流表接法有误,电流从负接线柱流入,正接线柱流出了,B项不合题意；C．从图中可以看到,这个一个并联电路,上面的电流表测干路电流,下面的电流表测灯泡L2的电流,两电流表示数相减就是灯泡L1的电流,这个可以正确测出灯L1电流大小,选项C符合题意；D．从图中可以看到,这个一个并联电路,电流表测灯L1电流大小,选项D符合题意.故选CD.14．在抗击新型冠状病毒的斗争中,医务人员要随时看护患者,医院病房设计了一种呼叫电路,要求在病人需要护理时,只要闭合床头开关,护士就知道是哪个病人在呼唤.图中最合理的设计方案是（）A．B．C ．D ．【答案】B【解析】A ．电路中三个开关并联,再与警报铃、指示灯串联,病房中闭合任一开关,值班室中的指示灯即亮,警报铃即响,无法判断是哪个病人在呼唤,故A 不符合题意；B ．电路中三个开关分别与三个灯串联,再并联,警报铃串联在干路,病房中只有闭合相应支路的开关,值班室中所在支路指示灯才亮,且任一开关闭合后警报铃即响,通过指示灯能判断是哪个病人在呼唤,故B 符合题意；C ．电路中三个开关串联,指示灯与警报铃并联,病房中只有三个开关同时闭合,值班室中指示灯才亮、警报铃才响,单独呼叫无效,不符合设计目的,故C 不符合题意；D ．电路中三个开关分别与三个灯、三个警报铃串联,再并联,病房中只有闭合相应支路的开关,值班室中所在支路指示灯才亮、警报铃才响,可以判断是哪个病人在呼唤,但警报铃串联在干路公用会更加合理,故D 不符合题意.故选B.15．如图所示,A 、B 、C 、D 是四个接线柱,要使1L 、2L 并联,应用导线分别连接________两接线柱和连接_______两接线柱.【答案】BD AC【解析】分别连接BD 和AC,这样电流从正极出发后会分别通过两盏灯泡,最后回到电源的负极,两个灯泡之间互不影响.16．如图所示的电路中,要使R 1、R 2串联,应闭合的开关是______；要使R 1、R 2并联,应闭合的开关是_____, ( 选填“S 1”、“S 2”、“S 3”),该电路中干电池供电时将______能转化为电能.【答案】S2 S1、S3化学【解析】串联时,电流只有一条路径,分析电路图,当开关S1、S3断开,开关S2闭合时,两电阻串联；并联时,电流有两条路径,分析电路图,当开关S1与S3闭合,S2断开时,电流有两条路径,两电阻并联；干电池为外电路提供电能,这一过程内部发生化学变化,将化学能转化为电能.17．在图所示的电路中,当开关S2、S3闭合,S1断开时,灯L1、L2是______联,当S2断开,S1、S3闭合时,灯______亮.【答案】并联 L1【解析】当开关S2、S3闭合,S1断开时,分析电流流过的路径,L1和L2是在不同的路径上,所以L1和L2是并联的.当S2断开,S1、S3闭合时,灯L2被短接,电流只经过L1,则只有灯L1亮.18．如图所示的电路中,电源电压为3V,当开关S1闭合时,灯L1与L2_____联,再闭合S2时,会出现的情况是_____.A．电压表被烧坏B．电流表将被烧坏C．灯L1亮,灯L2不亮D．两只灯泡都将被烧坏【答案】并 B【解析】当开关S1闭合时,电流从电源正极流出经过开关S1后开始分支,分别经过L1、L2；然后两支汇合共同经过电流表回到电源负极,所以灯L1、L2并联.再闭合S2时,由于S2与灯泡和电压表并联,则对灯泡和电压表短路,所以,灯泡都不亮,电压表没有示数；由于电流表相当于导线,则电流从电源正极流出经过开关S1、S2、电流表回到负极,所以形成了电源短路,电流表将被烧坏,这种电路是不允许的,故A、C、D不符合题意,B 符合题意.故选B.19．在“连接串联电路”实验中,实验电路如图所示（1）在连接电路时,开关应该处于_____状态（2）连接好电路后闭合开关S,小慧发现L1、L2两只灯泡都不亮,她用手按一下灯泡L1,L1、L2仍然都不亮,按一下灯泡L2,两灯都亮,松开手两灯又不亮,则故障可能是_____ （选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）（3）排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间,观察到同样的现象这样操作的目的是探究_____【答案】断开 L2与灯座接触不良串联电路中开关的作用【解析】（1）为了保护电路,在连接电路时,开关应该处于断开状态；（2）因为闭合开关S,L1、L2两只灯泡都不亮,说明电路可能为断路或短路；当用手按一下灯泡L1,L1、L2仍然都不亮时,说明故障可能没有在L1处；当按一下灯泡L2,两灯都亮,则说明故障在L2处；当松开手两灯又不亮时,说明故障是：L2与灯座接触不良造成断路；（3）根据题意知道,闭合开关两灯同时亮,断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间,观察到同样的现象,说明各用电器不能独立工作、相互影响,开关控制所有用电器,开关的位置变化时,控制作用不变．所以,这样操作的目的是：探究串联电路中开关的作用．20．请将下列实验报告中的空缺部分填写完整.探究串、并联电路的特点：①小明用图乙所示的电路探究了串联电路中开关的位置改变时它的控制作用是否改变．他把开关先后接在a、b、c三处,实验获得的结果如下表所示：由上面的实验可以看出：在串联电路中,开关的位置改变时,它的控制作用______．②小明又按照图乙的电路图,连接了实物,把开关闭合后,发现两个小灯泡都亮了,然后把其中的一个小灯泡拧下来,发现另一个小灯泡______,由此说明,串联电路中,各用电器之间相互______【答案】不变不亮影响【解析】①由上面的实验可以看出：当开关断开(或闭合)时,不论在什么位置,两灯都不亮(亮),故在串联电路中,开关的位置改变时,它的控制作用不变；②小明又按照图乙的电路图,连接了实物,把开关闭合后,发现两个小灯泡都亮了,然后把其中的一个小灯泡拧下来,则电路断路,故发现另一个小灯泡不亮,由此说明,串联电路中,各用电器之间相互影响．。
人教版九年级物理第十五章电流和电路第3节串联和并联
串联和并联学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A．开关S1只控制灯泡LB．开关S2只控制灯泡LC．先闭合S1，再闭合S2时，灯泡L短路D．同时闭合S1､S2，灯泡L和电动机M并联2．图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（）A．只闭合S1B．只闭合S2C．S1､S2都闭合D．S1､S2都断开3．如图所示的电路中，下列说法错误的是（）A．若L1与L2串联，应断开S1、S3，闭合S2B．若L1与L2并联，应断开S2闭合S1、S3C．当S1、S2、S3都闭合时，两灯都亮D．当S2、S3闭合，S1断开时，只有灯L1亮4．关于如图电路的判断，正确的是（）A．只闭合开关S1、S3时，灯泡L1、L2并联B．只闭合开关S2、S3时，灯泡L1、L2都发光C．闭合所有开关时，灯泡L1、L2都发光D．只闭合开关S2时，灯泡L2、L1都不发光5．小明发现教室墙上的3个开关控制着教室里16根照明灯管，则这16根灯管之间的连接方法是（）A．串联B．并联C．混联D．都可以6．以下电路，开关S闭合后，两灯并联的是（）A．B．C．D．7．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是A．B．C．D．8．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。
当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。
下列电路设计符合上述要求的是（）A ．B ．C ．D．9．如图是某款电压力锅，当电压力锅内部气压或温度过高时，发热器R就会停止工作。
图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。

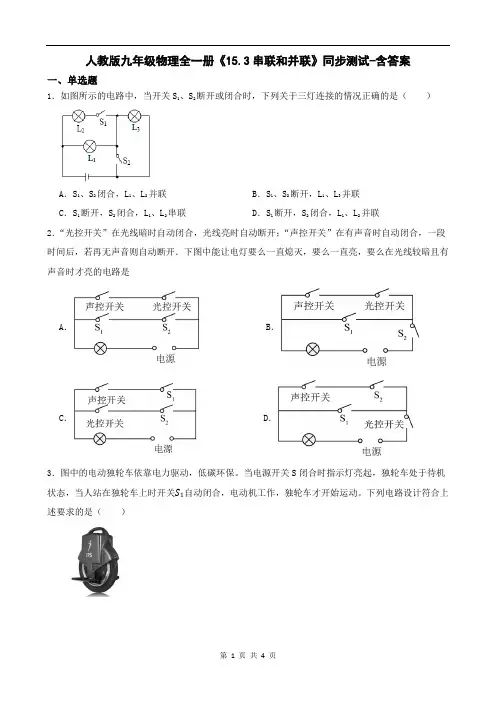

人教版九年级物理全一册《15.3串联和并联》同步测试-含答案
人教版九年级物理全一册《15.3串联和并联》同步测试-含答案一、单选题1．如图所示的电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L3并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．“光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开．下图中能让电灯要么一直熄灭，要么一直亮，要么在光线较暗且有声音时才亮的电路是A．B．C．D．3．图中的电动独轮车依靠电力驱动，低碳环保。
当电源开关S闭合时指示灯亮起，独轮车处于待机状态，当人站在独轮车上时开关S1自动闭合，电动机工作，独轮车才开始运动。
下列电路设计符合上述要求的是（）A．B．C．D．4．如图所示电路，闭合开关S，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A．电流表A只测量灯L2的电流B．电流表A1的示数比A的大C．小灯泡L1和L2组成并联电路D．灯L1被短路时，L2正常发光5．关于摩擦起电和电路，下列说法正确的是（）A．导体容易导电是因为内部有大量的自由电荷B．两个带电小球相互排斥，说明两个小球一定都带正电C．用毛皮摩擦橡胶棒的过程中，橡胶棒失去电子而带上正电D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的6．电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。
下列电路设计符合要求的是（）A．B．C．D．二、填空题7．电冰箱是家庭里常见的电器之一。
当打开电冰箱的门，电冰箱内的灯就亮；将门关上，灯就不亮。
由此可知，打开电冰箱的门相当于将控制灯的闭合。
电冰箱主要靠压缩机来制冷，那么，压缩机和灯之间的连接方式是（填“串联”或“并联”）。
8．如图所示是街头手机充电宝租用柜，多个充电宝在柜中充电时，可将它们视为（选填“电源”或“用电器”），各充电宝之间的连接方式是联。

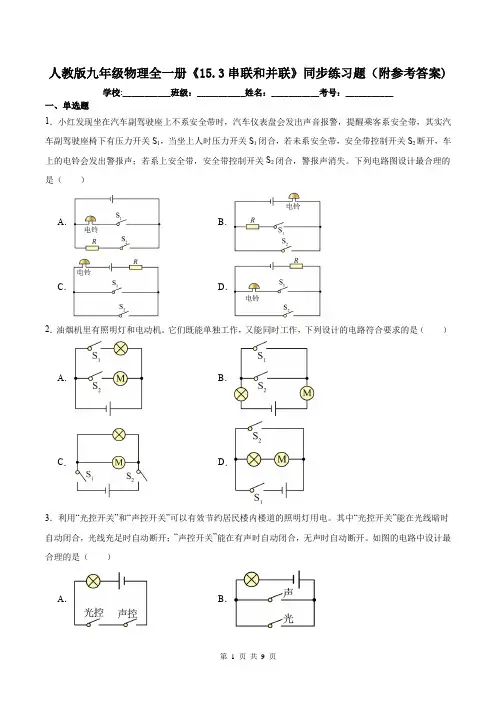

人教版九年级物理全一册《15.3串联和并联》同步练习题(附参考答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红发现坐在汽车副驾驶座上不系安全带时，汽车仪表盘会发出声音报警，提醒乘客系安全带，其实汽车副驾驶座椅下有压力开关S1，当坐上人时压力开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。
下列电路图设计最合理的是（）A．B．C．D．2．油烟机里有照明灯和电动机。
它们既能单独工作，又能同时工作，下列设计的电路符合要求的是（）A．B．C．D．3．利用“光控开关”和“声控开关”可以有效节约居民楼内楼道的照明灯用电。
其中“光控开关”能在光线暗时自动闭合，光线充足时自动断开；“声控开关”能在有声时自动闭合，无声时自动断开。
如图的电路中设计最合理的是（）A．B．C．D．4．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合5．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．6．智能手机解锁时，可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功则屏幕灯L 发光。
小明设计的以下电路符合要求的是（）A．B．C．D．7．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()A．B．C．D．8．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮9．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（）A．B．C．D．10．如图所示电路，不属于并联电路的是（）．A．B．C．D．二、填空题11．家庭电路中，客厅中的灯和控制它的开关是联的；放学晚归，远看如长龙、照亮你归家之路的一盏盏路灯之间是联的。

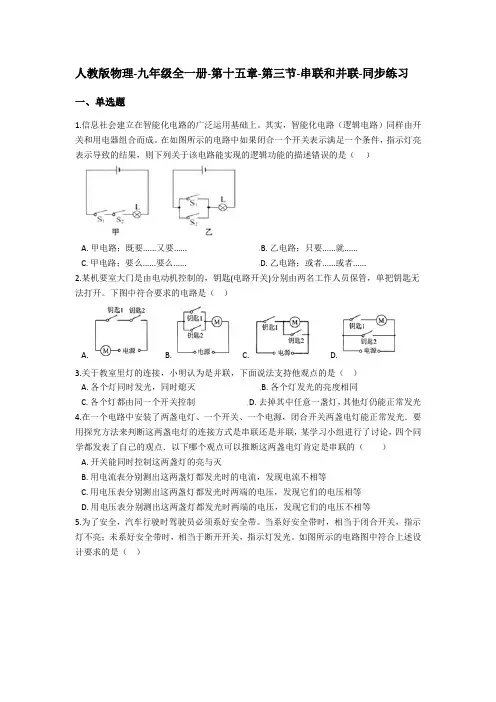

人教版物理-九年级全一册-第十五章-第三节-串联和并联-同步练习(含答案)
人教版物理-九年级全一册-第十五章-第三节-串联和并联-同步练习一、单选题1.信息社会建立在智能化电路的广泛运用基础上。
其实，智能化电路（逻辑电路）同样由开关和用电器组合而成。
在如图所示的电路中如果闭合一个开关表示满足一个条件，指示灯亮表示导致的结果，则下列关于该电路能实现的逻辑功能的描述错误的是（）A. 甲电路；既要......又要......B. 乙电路；只要......就......C. 甲电路；要么......要么......D. 乙电路；或者......或者......2.某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。
下图中符合要求的电路是（）A. B. C. D.3.关于教室里灯的连接，小明认为是并联，下面说法支持他观点的是（）A. 各个灯同时发光，同时熄灭B. 各个灯发光的亮度相同C. 各个灯都由同一个开关控制D. 去掉其中任意一盏灯，其他灯仍能正常发光4.在一个电路中安装了两盏电灯、一个开关、一个电源，闭合开关两盏电灯能正常发光．要用探究方法来判断这两盏电灯的连接方式是串联还是并联，某学习小组进行了讨论，四个同学都发表了自己的观点．以下哪个观点可以推断这两盏电灯肯定是串联的（）A. 开关能同时控制这两盏灯的亮与灭B. 用电流表分别测出这两盏灯都发光时的电流，发现电流不相等C. 用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压相等D. 用电压表分别测出这两盏灯都发光时两端的电压，发现它们的电压不相等5.为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
如图所示的电路图中符合上述设计要求的是（）A. B.C. D.6.用一个开关同时控制两盏灯，其中一盏灯灯丝断了，另一盏灯仍能发光，则这个电路（）A. 一定是并联B. 一定是串联C. 可能并联，可能串联D. 不能确定7.小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示．当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A. B. C. D.8.某校“设计师”社团设计了一种“风速报警装置”，测风探头可在固定的滑槽里上下移动．当风速较小时，仅绿灯亮，电铃不响；当风速增大到一定程度后，绿灯不亮，电铃响发出警报，下列四幅原理图符合要求是（）A. B. C. D.9.如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关闭合．若未系安全带，则开关断开，仪表盘上的指示灯亮起；若系上安全带，则开关事，指示灯熄灭．下列设计比较合理的电路图是（）A. B.C. D.二、多选题10.如图所示，下列说法正确的是（）A.闭合S2，断开S1、S3，灯L1、L2串联B.闭合S1、S3，断开S2，灯L1、I2串联C. 闭合S2、S3，断开S1，只有灯L1亮D. 闭合S1、S2，断开S3，只有灯L1亮11.如图所示，关于电路的连接以下说法正确的是（）A.只闭合开关S1时，灯L1与L2并联B.只闭合开关S2时，灯L1与L2串联C. 只闭合开关S3 时，灯L2与L3串联D. 三个开关都闭合时，灯L1、L2、L3并联12.如图，下列说法正确的是（）A.这是一个串联电路，电压表V2测电源电压B.把图中电压表换成电流表则电路成为并联电路C. 图中电压表V1测L1和L2两端电压之和D. 图中两个电压表的示数一定相同13.如图所示电路，以下说法正确的是（）A. 只接通S1 灯亮，电铃不响B. 只接通S2 灯亮，电铃响C. 只断开S3 灯亮，电铃响D. 只断开S1 灯不亮，电铃响14.一种声光报警器如图所示电路，下列说法正确的是（）A. 闭合开关S1，电灯和电铃串联，电流先流过电灯后流入电铃B. 闭合开关S1，电灯和电铃串联，通过电灯和电铃的电流一样大C. 闭合开关S1和S2，电灯和电铃并联，灯亮铃响D. 闭合开关S1和S2，电灯和电铃并联，灯亮铃不响15.现只有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮、铃不响，则开关都闭合时可能出现的情况是（）A. 铃响灯也亮B. 铃不响灯亮C. 铃不响灯也不亮且烧坏电源和导线D. 铃响灯不亮三、填空题16.某同学设计了一个电子身高测量仪．下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是________理由________．17.“路由器”是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是________（选填“串联”或“并联”）的．18.如图所示电路，闭合开关S后两灯都发光，则L1和L2的连接方式是________，通过两灯的电流________（选填“一定”、“不一定”或“一定不”）相等．19.如图所示，要使灯L1、L2串联应断开________、闭合________，当S2、S3闭合,S1断开时,灯L1、L2 ________联,为了保护电路，不能同时闭合开关________.20.如图所示电路，若要使灯和电铃组成串联电路，只需闭合开关________；若要使灯和电铃组成并联电路，则只需闭合开关________；同时闭合S2、S3，则灯________，电铃________（选填“工作”或“不工作”）．21.在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个开关接在干路上，房间里的电灯、电视等用电器是________联的．四、实验探究题22.小刚和小强在连接串并联电路的实验中（1）在连接过程中，开关应该是________（选填“断开”或“闭合”）的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将________（选填“不会发光”或“会被烧坏”），出现________（选填“开路”或“短路”）现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯________（选填“串联”或“并联”）的正确电路．小强将多余的c导线拆除以后，闭合开关S 时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D 两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是________. A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路五、综合题23.人们的生活处处离不开电：（1）图1为宾馆房间的取电房卡。
人教版九年级物理全一册《第十五章 第3节 串联和并联》作业同步练习题及参考答案
第3节串联和并联1.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。
关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联2.如图所示的电路,下列判断正确的是()A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联C.闭合开关S1、S2,断开开关S3时,灯L1亮,L2不亮D.同时闭合开关S1、S2、S3时,电源短路3.图中的电路图和实物图相对应的是()4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。
它们的连接方式是联,原因是它们(选填“能”或“不能”)独立工作。
5.教室里的日光灯是联的,街上的路灯是联的。
6.将图中的各器材连成电路。
要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯。
7.根据图甲所示的电路图连接图乙中的实物元件。
1.(2018·江苏常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。
关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是()A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联2.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。
为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。
则下图所设计的四个简化电路图中最符合要求的是()3.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。
人教版九年级物理全一册第十五章电流和电路第三节 串联和并联电路导学案(含答案)
九年级物理第三节串联和并联电路【学习目标】1.会读会画简单的电路图。
2.知道什么是串联电路和并联电路。
3.会连接简单的串联电路和并联电路。
【学习重点难点】重点知道什么是串联电路和并联电路，并会连接简单的串、并联电路。
难点认识串、并联电路，在实践中总结出串、并联电路的连接特基础知识一、认识串、并联电路1.观察甲图，各个元件是(选填“依次或并列”)相连的,此时电流经过第一个元件后又依次流经其他元件,这种连接方式叫做。
2.观察乙图，各个元件(选填“依次或并列”)连接在电路中的两点之间,电路中的电流分为(选填“一个或两个”)分支,分别流经(选填“一个或两个”)元件,这种连接方式叫做。
【答案】依次串联并列两个两个并联二、串、并联电路的特点1.观察，串联电路特点:(1)电流只有通路, (选填“有或无”)分支。
(2)闭合开关会观察到什么现象?改变开关的位置(如图),闭合开关会观察到什么现象?对比两次现象,总结串联电路的开关对电路的控制有何特点?(3)两个灯泡中任意一个拧下来,再闭合所有开关,观察另一个灯泡发光有什么不同,这一现象说明什么?(4)开关控制电路中(选填“所有或部分”)用电器。
开关的位置对电路(选填“有或没有”)影响。
(5)各用电器之间____影响。
【答案】（1）一条无（2）闭合开关,发现两灯都亮,上图中闭合开关,发现两灯也都亮。
串联电路中的开关控制所有用电器,开关的位置不影响其控制作用。
（3）拧下一个灯泡,发现另一个灯泡不能发光了,说明串联电路中各用电器之间工作是相互影响的。
（4）所有无（5）相互2.观察，并联电路特点:(1)电流有通路, (选填“有或无”)分支。
(2)闭合开关S、S1、S2会观察到什么现象?只断开开关S会观察到什么现象?只断开开关S1(或S2)又会观察到什么现象?对比三次现象,总结并联电路的开关对电路的控制有何特点?(3)两个灯泡中任意一个拧下来,再闭合所有开关,观察另一个灯泡发光有什么不同,这一现象说明什么?(4)干路开关控制电路,支路开关控制。
人教版九年级物理全一册第十五章第3节串联和并联同步练习 含答案
人教版九年级物理全一册第十五章第3节串联和并联同步练习含答案1.如图所示，甲、乙、丙分别可能是灯泡L2、电流表或电压表，关于它们的连接情况，下列说法正确的是( )A. 若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联B. 若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联C. 若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联D. 若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联2.如图所示是某实验小组同学在探究“并联电路电流关系”时连接的电路，其中能正确测出通过L2灯电流的是( )A. B.C. D.3.在居民楼的楼道里，夜间如果路灯总是亮着，会造成了很大的浪费。
为了解决这一问题，科技人员制成“光控开关”，天黑时，开关自动闭合，天亮时，自动断开；同时制成“声控开关”，当有人走动发出声音时，开关自动闭合，无人走动时自动断开。
这就能够达到天黑有人走动发出声音时路灯亮起的功能，下列电路图符合以上设计的是( )A. B.C. D.4.小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图所示的电路图中，符合要求的是( )A. B.C. D.5．关于教室里的日光灯之间的连接方法说法中正确的是( )A．所有日光灯之间都是并联B．由一个开关控制两盏灯时两灯串联C．只要灯亮串联、并联都行D．所有灯之间都是串联的6．如图所示是一个简易“选答器”。
一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图所示各电路图中符合要求的是( )7.小明同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据____________的现象，可以断定压缩机和灯泡是______联。
其好处是________________________。
8.现在许多宾馆都利用房卡取电，如图所示。
(人教版)九年级物理第15章 第3节串联和并联 同步练习(含答案)
(人教版)九年级物理第15章第3节串联和并联同步练习（含答案）1.如图是一种用来装饰节日的小彩灯，当一个灯坏了，其它的灯也不会亮，则这些小彩灯的连接方式是（）A．串联B．并联C．串联、并联都有D．不能判断2.家庭里的照明电灯是并联的，判断的依据是（）A．闭合开关，电灯会亮B．断开开关，电灯会熄灭C．只有把线路情况了解清楚，才能进行判断D．断开任何一盏灯，都不影响其它灯的工作情况3.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。
小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开，设计了如图所示的电路，使楼道照明变得“智能化”。
符合这种“智能”要求的电路图是（）A．B．C．D．4.图中四个灯泡的连接方式是（）A．四灯串联B．L1、L2、L3并联，再与L4串联C．四灯并联D．L2、L3、L4并联，再与L1串联5.如图所示的实物图．与图所示电路对应的是（）6.左图所示电路与右图的实物图相符的是（）7.如下图所示，四个电路图中与右边实物图对应的是（）8.如图所示，要使L1、L2串联，应闭合开关；要使L1、L2并联，应闭合开关；绝不允许同时闭合开关。
9.如图所示，当S1、S3断开，S2闭合时，L1、L2的连接方式是联；当S1、S3闭合，S2断开时，L1、L2的连接方式是联；当S2、S3闭合时，S1断开时，电路中会出现。
10．如图所示的电路，若要使灯和电铃组成串联电路，只需闭合开关；闭合开关，则会造成电源短路。
11.下面列出了关于串联电路与并联电路的一些特点和结论，其中属于串联电路特点的结论的是；属于并联电路特点的结论是。
（选填序号）①各电路元件相互影响，不能独立工作；②电路两端的电压等于各部分电路两端电压的总和；③开关既可以控制所有用电器，也可以只控制某个用电器；④电路中各处的电流都相等；⑤电路中任意一个用电器短路，整个电路都短路；12.如图所示，在封闭盒子上表面有两个小灯泡和一个开关，电路的其他部分都在盒子内，无法看到。
人教版物理九年级全一册：15.3 串联和并联 同步练习(附答案)
第3节串联和并联一、知识梳理：1．串联和并联(1)串联电路定义：把电路元件逐个__ __连接起来的电路叫做串联电路．电路图：特点：电流有且只有__ __条路径；各串联用电器相互制约，一处断路，整个电路都断开；开关控制__ ____ __，位置改变，控制作用__ __．(2)并联电路定义：把元件__ __地连接起来组成的电路叫做并联电路．电路图：特点：电流至少有__ __路径；各用电器独立工作，互不影响；干路开关控制____ ，支路开关只控制开关所在__ __．注意：不要误以为两个灯泡同时亮，同时灭，就一定是串联电路．其实，若两个灯泡组成并联电路，开关位于干路上，也可以实现两个灯泡同时亮、灭．2．生活中的电路生活实例：(1)马路上的路灯虽然同时亮、同时灭，但某一盏灯烧坏熄灭后，并不影响其他灯发光，所以马路上的路灯是__ __联的．(2)家庭中的用电器大多都是__ __联，开关和用电器是__ __联．(3)装饰居室，烘托欢乐气氛的彩色小灯泡，有些是__ __联．方法技巧：拆除其中的一个用电器，若其他用电器无法工作，是串联；若其他用电器仍能工作，是并联．二、练习：知识点1认识串、并联电路1．下列电路中，属于并联电路的是( )2．如图所示，图甲中的两盏灯是__ __联的；图乙中的两盏灯是__ __联的；图丙中的两盏灯是__ __联的；图丁中的两盏灯是__ __联的．知识点2串、并联电路的特点3．如图所示的电路中，开关S能同时控制电灯和电铃工作的是( )4．如图所示的电路图，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后( ) A．L1发光，L2不发光B．L1不发光，L2发光C．L1和L2都发光D．L1和L2都不发光知识点3连接串、并联电路5．请用笔画线代替导线，在图中将两个灯泡、开关连成串联电路．6．请根据电路图，把实物元件用线连接起来．注意：实物图导线不得交叉．知识点4生活中的电路7．如图是一种用来装饰节日的小彩灯，当一个灯坏了，其他的灯也不会亮，则这些小彩灯的连接方式是( )A．串联B．并联C．串联、并联都有D．不能判断8．学校教室里的六盏灯的连接方式是( )A．都是并联B．都是串联C．两两串联后并联D．两两并联后再串联9．如图所示，要使灯泡L1和L2组成并联电路，应( )A．只闭合S2B．只闭合S1C．只闭合S1和S3D．只闭合S2和S310．与实物图对应的电路图是( )11．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是( ) A．一定是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联12．行进中的轿车若需右转弯，要先打开右转向灯，这时车的前后两个右转向灯便同时闪烁起来．这两个右转向灯是__ __连接的，这是因为一个灯泡坏了，另一个__ __(填“仍能”或“不能”)发光，起到安全警示的作用．13．如图所示的电路中，开关S1、S2、S3都处于断开位置．若只闭合开关__ __，则灯L1和L2串联；若只闭合__ __，灯L1和L2并联；此电路中不能同时闭合开关__ __．14．如图是小丽同学探究并联电路中的开关的控制作用的实物连接图，请在下面横线上填写当图中开关S1、S2处于以下状态时，灯泡A、B的亮、熄情况：(1)S1断开，S2闭合时__ ____ ____ __；(2)S1闭合，S2断开时___ ____ ____ ____；(3)S1和S2都闭合时____ ____ ____ ____．15．过交通路口要遵守红灯停、绿灯行、黄灯等待的规则，小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯，要求红、绿、黄灯可独立发光．他设计了下列电路图，其中正确的是( )A B C D参考答案：一、知识梳理：1．串联和并联(1)串联电路定义：把电路元件逐个__依次__连接起来的电路叫做串联电路．电路图：特点：电流有且只有__一__条路径；各串联用电器相互制约，一处断路，整个电路都断开；开关控制__所有用电器__，位置改变，控制作用__不变__．(2)并联电路定义：把元件__并列__地连接起来组成的电路叫做并联电路．电路图：特点：电流至少有__两条__路径；各用电器独立工作，互不影响；干路开关控制__所有用电器__，支路开关只控制开关所在__支路__．注意：不要误以为两个灯泡同时亮，同时灭，就一定是串联电路．其实，若两个灯泡组成并联电路，开关位于干路上，也可以实现两个灯泡同时亮、灭．2．生活中的电路生活实例：(1)马路上的路灯虽然同时亮、同时灭，但某一盏灯烧坏熄灭后，并不影响其他灯发光，所以马路上的路灯是__并__联的．(2)家庭中的用电器大多都是__并__联，开关和用电器是__串__联．(3)装饰居室，烘托欢乐气氛的彩色小灯泡，有些是__串__联．二、练习：1．A2．图甲中的两盏灯是__串__联的；图乙中的两盏灯是__并__联的；图丙中的两盏灯是__串__联的；图丁中的两盏灯是__并__联的．3．C4．D5．解：6．解：7．A8．A9．C10．A11．B12．__并联__ __仍能__ ．13．__S2__ __S1、S3__ __S2、S3__．14．(1)S1断开，S2闭合时__灯泡A亮__；(2)S1闭合，S2断开时__灯泡A、B都不亮__；(3)S1和S2都闭合时__灯泡A、B都亮__．15．A。
