过程流体机械习题及答案
过程流体机械题
习题一、填空（本大题15分，每空0.5分）1、按工作介质的不同，流体机械可分为（压缩机）、（泵）和（分离机）。
2、平面填料的典型结构是三六瓣结构，即朝向气缸的一侧由（三瓣）组成，背离气缸的一侧由（六瓣）组成，每一块平面填料外缘绕有螺旋弹簧，起（预紧）作用。
3、往复活塞泵由（液力端）和（动力端）组成。
4、防止离心压缩机的转子因受其重力下沉需要两个（径向）轴承，防止转子因受轴向推力窜动需要（轴向止推）轴承。
5、压缩机中的惯性力可分为（往复）惯性力和（旋转）惯性力。
6、往复式压缩机的工作腔部分主要由（气阀）、（气缸）和（活塞）构成。
7、离心泵的过流部件是（吸入室）、（叶轮）和（蜗壳）。
8、泵的运行工况点是（泵特性曲线）和（装置特性曲线）的交点。
9、离心压缩机级内的能量损失主要包括：（流动）损失、（漏气）损失和（轮阻）损失。
10、往复式压缩机的传动部分是把电动机的（旋转）运动转化为活塞的（往复）运动。
11、由比转数的定义式可知，比转数大反映泵的流量（大）、扬程（低）。
12、离心压缩机中，在每个转速下，每条压力比与流量关系曲线的左端点为（喘振点）。
各喘振点联成（喘振线），压缩机只能在喘振线的（右面）性能曲线上正常工作。
二、（本大题10分，每小题1分）判断1、（×）采用多级压缩可以节省功的主要原因是进行中间冷却。
2、（×）压缩机的冷却方式主要分为（风冷）和（水冷）。
3、（×）管网特性曲线决定于（管网本身的结构）和用户的要求。
4、（×）按级数可将离心泵分为（单级泵）和（多级泵）。
5、（×）活塞与气缸之间需采用（活塞环）密封，活塞杆与气缸之间需采用（填料）密封。
6、（×）往复式压缩机的传动部分是把电动机的旋转运动转化为活塞的往复直线运动。
7、（×）气阀中弹簧的作用是帮助阀片关闭和减轻阀片开启时与（升程限制器）的撞击。
8、（×）在双作用气缸中，为利于填料密封，在曲轴一侧配置（较低）压力级。
常州大学过程流体机械习题集及参考答案(离心压缩机和泵部分)
《过程过程流体流体流体机械机械机械》》补充习题补充习题及参考答案及参考答案第三章 离心压缩机习题3-1 DA450-121裂解气离心式压缩机，第一级叶轮外径D 2=655mm,叶片出口安装角βA2=35°, 出口叶片数Z 2=22, 出口绝对速度C 2∝=200m/s,气流方向角α2∝=21.1°, 叶轮工作转速n=8400rpm. 求该级叶轮对每kg 气体所作的理论功H th (α1=90°)参考答案参考答案：：① u 2=287.94287.94m/s m/s m/s ②φr2=0.25 =0.25 ③③ H th =46886.9J/Kg 3-2 DA350-61型离心式压缩机，第一级叶轮外径 D 2=600mm，叶片出口安装角βA2=45°，出口叶片数 Z=18 选用流量系数φr2=0.248，叶轮工作转速 n=8600rpm，求第一级叶轮对每kg 气体所作的叶片功H th (α1=90°)参考答案参考答案：：① u 2=270.04m/s =270.04m/s ② H th =45845.8J/Kg3-3丙烯离心式制冷压缩机PLS-2000的第三级叶轮，其叶片进出口速度分别为： C 1=62.25m/s, α1=90°,C 2=136.4m/s, α2=18°24ˊ, 叶轮工作转速n=12000rpm, 进出口直径分别为：D 1=0.180m,D 2=0.330m，求：叶轮给予500kg 有效流量的理论能量头H th参考答案参考答案：：① u 1=113.04m/s =113.04m/s u 2=207.24m/s =207.24m/s ②C u1=0m/s C u2=129.43m/s,=129.43m/s,③ H th =26823.07J/Kg*500Kg=1.34×104 KJ3-4 已知某离心式空气压缩机的第一级叶轮D 2=380mm, D 1=202mm,，βA2=40°,Z=16,叶轮转速n=13800rpm，流量系数φr2=0.233,α1=90°,求叶轮对单位质量气体所提供的理论能头H th 及叶片无限多时的理论能头H th ∝？参考答案参考答案：：① u 1=145.88m/s =145.88m/s u 2=274.6m/s =274.6m/s ② H th ∞=54454.68J/Kg ③ H th =44940.7J/Kg3-5一台离心式压缩机，一级叶轮的叶片功H th =45864J/kg,ηpol =78%, 级的进口速度C j =74m/s ，出口速度C c =96m/s ，轮阻损失系数βdf =0.03，漏气损失系数βL =0.012，求实际耗功H tot 及H pol 、H hyd 、 H l 、H df ？ 参考答案参考答案：：① H tot =47790.29 J/Kg ② H pol =37276.43J/Kg ③ H hyd =6717.57J/Kg ④H l =550.37 J/Kg ⑤H df =1375.92 J/Kg3-6 已知丙烯C 3H 6的R=197.57J/Kg ·k ，k=Cp/Cv=1.1548，首级进口压力0.12MPa ，温度为－41.7℃，若选取u 2=235.6m/s，φr2=0.31，βA2=50°，Z=24，βL +βdf =0.04，ηpol =0.76,试求：首级的压力比ε=？，级的出口压力Pout=？（Pg：143）参考答案参考答案：：① H th =35505.6 J/Kg ② H tot =36925.8J/Kg ③ H pol =28063.6J/Kg ④ε=1.6141.614⑤⑤Pout=Pout=0.193680.193683-7 已知某压缩机的第四级进口容积流量Qin=1.543 m 3/s，该级的D 2=0.65m ，u 2=170m/s，βA2=30°，δ2=4mm，φr2=0.134，ρ2/ρ0=1.094，Z=22，试计算该级叶轮出口相对宽度，b 2/D 2=？该值是否符合要求？（Pg：143）参考答案参考答案：：① τ=0.914 =0.914 ②② b 2/D 2=0.05106 =0.05106 ③∵③∵③∵ 0.025 0.025 0.025≤≤b 2/D 2≤0.065 0.065 ∴∴ 合理3-8 已知某离心式空气压缩机的有效流量G=6.95Kg/s，漏气损失系数βL =0.013，轮阻损失系数βdf =0.03，叶轮对单位质量气体作功H th =49895J/kg,试计算叶轮作功时消耗的理论功率N th 、漏气损失功率N l 、轮阻损失功率N df 、总功率N tot 及叶轮对单位质量有效气体的总耗功H tot 。
过程流体机械练习题答案
过程流体机械练习题答案一、选择题1. 过程流体机械中，离心泵的工作原理是什么？A. 利用离心力来输送流体B. 利用重力来输送流体C. 利用压力差来输送流体D. 利用电磁力来输送流体答案：A2. 以下哪种情况会导致离心泵的效率下降？A. 流体粘度增加B. 流体温度升高C. 泵的转速增加D. 泵的扬程增加答案：A3. 离心泵在启动前需要进行的操作是：A. 打开出口阀门B. 打开进口阀门C. 关闭出口阀门D. 打开所有阀门答案：B4. 以下哪个不是过程流体机械的类型？A. 离心泵B. 往复泵C. 齿轮泵D. 电磁泵答案：D5. 在离心泵的运行中，如果吸入管道漏气，会导致什么问题？A. 泵的流量增加B. 泵的扬程下降C. 泵的效率提高D. 泵的噪音增大答案：B二、填空题6. 过程流体机械中的_________泵适用于高粘度流体的输送。
答案：齿轮泵7. 离心泵的效率是指泵的有效功率与_________功率之比。
答案：输入8. 过程流体机械中，_________泵的工作原理是利用活塞的往复运动来输送流体。
答案：往复泵9. 在离心泵的运行中，如果泵的转速增加，其流量_________。
答案：增加10. 离心泵的扬程与泵的转速的平方成正比，因此泵的转速增加时，其扬程会_________。
答案：显著增加三、简答题11. 简述离心泵的启动和停止操作步骤。
答案：启动离心泵时，首先打开进口阀门，确保泵内充满液体，然后关闭出口阀门以减少启动负荷，接着启动泵，待泵正常运行后逐渐打开出口阀门。
停止离心泵时，应先关闭出口阀门，然后停止泵的运行，最后关闭进口阀门。
12. 离心泵在运行中出现振动的原因可能有哪些？答案：离心泵运行中出现振动的原因可能包括：泵的安装不稳固，泵与驱动设备的对中不良，叶轮不平衡，轴承磨损，吸入管道漏气，或者泵的转速过高等。
四、计算题13. 已知某离心泵的转速为3000转/分钟，叶轮直径为0.3米，求该泵的理论扬程。
过程流体机械练习题答案
过程流体机械练习题答案第一题：题目：某水泵出口处水压为3MPa，进口处水压为0.2MPa。
水泵输入功率为100kW，效率为80%，出口流量为80m³/h。
已知水泵的压力升程系数为60m/kW。
试求水泵的扬程和流体功率。
解答：已知数据：出口水压 P_out = 3MPa进口水压 P_in = 0.2MPa输入功率 P_in = 100kW效率η = 80%出口流量 Q_out = 80m³/h压力升程系数 Z = 60m/kW根据流体动力学公式：扬程 H = (P_out - P_in) / ρg其中ρ 为水的密度，g 为重力加速度由于题目中没有给出流体的密度，无法计算扬程。
流体功率P_fluid = ρgQ_outH同样地，由于流体密度未知，无法计算流体功率。
第二题：题目：某管道长度为100m，内径为150mm，粗糙度为0.2mm，输送水流速为0.5m/s。
计算管道的阻力损失。
解答：已知数据：管道长度 L = 100m管道内径 d = 150mm = 0.15m管道粗糙度ε = 0.2mm = 0.0002m水流速度 v = 0.5m/s流体在管道中的阻力损失可以通过达西公式计算：Δh = λLv² / (2gd)其中λ 为摩擦阻力系数，g 为重力加速度根据题目中给出的数据，需要首先计算摩擦阻力系数。
达西公式中的摩擦阻力系数可以通过克什勒图表或其他方法得到，这里假设摩擦阻力系数为0.02。
代入已知数据进行计算：Δh = (0.02)(100)(0.5)² / (2(9.8)(0.15))经过计算得到：Δh ≈ 0.051m所以，该管道的阻力损失约为0.051m。
第三题：题目：某容器中盛有20m³的液体，液体密度为1000kg/m³，容器底部距离液面高度为3m，液体流速为2m/s。
求容器底部的压力。
解答：已知数据：液体体积 V = 20m³液体密度ρ = 1000kg/m³液体流速 v = 2m/s容器底部距离液面高度 h = 3m液体底部的压力可以通过静压计算：P_b = P_0 + ρgh其中 P_0 为大气压力，g 为重力加速度根据题目中给出的数据，需要首先确定大气压力。
过程流体机械习题答案
过程流体机械习题答案过程流体机械习题答案在学习过程流体机械的过程中，习题是检验自己理解和掌握程度的重要方式。
通过解答习题，我们可以巩固所学知识，提高解决实际问题的能力。
下面，我将为大家提供一些过程流体机械习题的答案，希望能对大家的学习有所帮助。
1. 一个容积为0.5m³的容器内充满了空气，温度为300K，压力为100kPa。
如果将容器加热到600K，压力变为多少？答案：根据理想气体状态方程PV=nRT，其中P为压力，V为体积，n为物质的量，R为气体常数，T为温度。
由于物质的量和体积不变，可以得到P1/T1 = P2/T2。
代入已知数据，即可计算出P2的值。
P1/T1 = P2/T2100kPa/300K = P2/600KP2 = 200kPa因此，将容器加热到600K后，压力变为200kPa。
2. 一个水泵每分钟抽水1000升，抽水高度为10米，如果水的密度为1000kg/m³，求水泵的功率。
答案：水泵的功率可以通过计算所需的能量转化率得到。
能量转化率可以表示为功率乘以时间。
在这个问题中，所需的能量转化率可以表示为水的重量乘以抽水高度。
能量转化率 = 水的重量× 抽水高度= 水的质量× g × 抽水高度= 水的密度× 体积× g × 抽水高度= 1000kg/m³ × 1000L × 1m³/1000L × 9.8m/s² × 10m将单位转化为国际单位制，得到：= 1000kg/m³ × 1m³ × 9.8m/s² × 10m= 98000J因此，水泵的功率为98000J/60s = 1633.33W，约为1633W。
3. 一个管道的长度为100m，直径为0.5m，流体的密度为1000kg/m³，流速为2m/s。

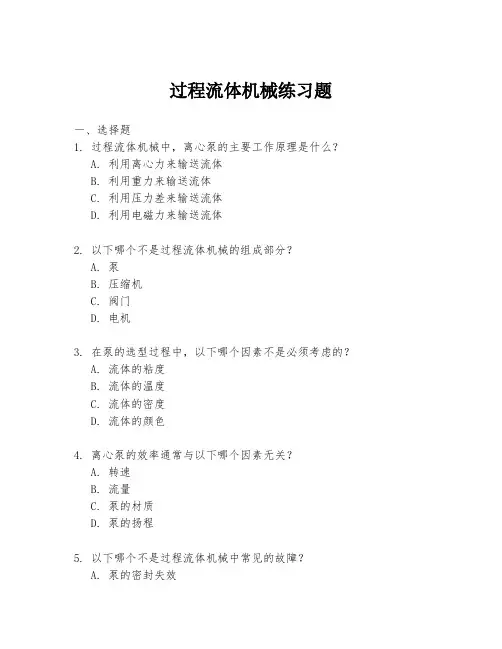

过程流体机械练习题
过程流体机械练习题一、选择题1. 过程流体机械中，离心泵的主要工作原理是什么？A. 利用离心力来输送流体B. 利用重力来输送流体C. 利用压力差来输送流体D. 利用电磁力来输送流体2. 以下哪个不是过程流体机械的组成部分？A. 泵B. 压缩机C. 阀门D. 电机3. 在泵的选型过程中，以下哪个因素不是必须考虑的？A. 流体的粘度B. 流体的温度C. 流体的密度D. 流体的颜色4. 离心泵的效率通常与以下哪个因素无关？A. 转速B. 流量C. 泵的材质D. 泵的扬程5. 以下哪个不是过程流体机械中常见的故障？A. 泵的密封失效B. 泵的轴承损坏C. 泵的叶轮磨损D. 泵的流量增加二、填空题6. 离心泵的工作原理是利用________来输送流体。
7. 当离心泵的流量增加时，其扬程会________。
8. 过程流体机械中，________是用来控制流体流动方向和流量的设备。
9. 泵的效率是指泵输出的机械能与________的比值。
10. 过程流体机械的维护中，定期检查________是防止故障的重要措施之一。
三、简答题11. 简述离心泵的基本结构及其各部件的功能。
12. 描述一下离心泵在启动和停止时的注意事项。
13. 说明过程流体机械中，为什么需要进行定期的维护和检查。
14. 解释一下什么是泵的汽蚀现象，以及如何预防。
15. 描述一下离心泵的效率与哪些因素有关，并解释原因。
四、计算题16. 已知一离心泵的流量为50m³/h，扬程为30m，转速为1450rpm，求该泵的功率消耗（忽略摩擦损失）。
17. 假设有一过程流体机械系统，泵的效率为75%，电机的效率为90%，求系统的整体效率。
18. 已知一泵的功率为7.5kW，转速为1450rpm，流量为40m³/h，求泵的扬程（忽略摩擦损失）。
19. 如果一离心泵在最佳效率点（BEP）的流量为60m³/h，现在流量降低到40m³/h，假设效率线性变化，求此时泵的效率。
过程流体机械试题及答案
过程流体机械试题及答案一、选择题1. 下列哪项不是过程流体机械的主要功能？A. 物料输送B. 能量转换C. 信息处理D. 化学反应答案：C2. 在泵的分类中，根据泵的工作原理，离心泵属于哪一类？A. 容积式泵B. 动力式泵C. 重力式泵D. 电磁式泵答案：B3. 以下哪个参数不是衡量压缩机性能的主要指标？A. 流量B. 扬程C. 效率D. 功率答案：B二、填空题4. 过程流体机械在化工生产中的作用包括_______、_______、_______等。
答案：物料输送；能量转换；化学反应5. 泵的有效功率与_______的平方成正比，与_______成正比。
答案：流量；扬程三、简答题6. 简述往复式压缩机与离心式压缩机的主要区别。
答案：往复式压缩机是通过活塞在气缸内往复运动来改变气体的体积，从而提高气体的压力，适用于小流量、高压力的场合。
而离心式压缩机则是利用旋转的叶轮对气体做功，通过离心力将气体推向外围提高气体压力，适用于大流量、低压力的场合。
四、计算题7. 某离心泵的流量为50 m³/h，扬程为20米，效率为80%，求该泵的轴功率。
答案：首先计算泵的有效功率，有效功率 = 流量× 扬程× 流体密度× 重力加速度× 效率。
假设流体密度为1000 kg/m³，重力加速度为9.81 m/s²，则有效功率= 50 × 10⁻³ × 20 × 1000 × 9.81 × 0.8 = 78420 W。
轴功率是泵实际所需的功率，等于有效功率除以效率，即轴功率 = 78420 W / 0.8 = 98025 W。
五、论述题8. 论述泵在化工生产中的重要性及其常见问题和解决方案。
答案：泵在化工生产中扮演着至关重要的角色，它们负责将原料、中间产品和最终产品从一个工艺单元输送到另一个工艺单元。
过程流体机械练习题答案
过程流体机械练习题答案过程流体机械练习题答案过程流体机械是工程领域中的一个重要分支，涉及到流体在各种工程设备和系统中的力学行为与能量转化。
学习过程流体机械需要掌握一定的理论知识和解题技巧。
下面将给出一些过程流体机械练习题的答案，希望对大家的学习有所帮助。
1. 问题：一个半径为0.2m的水泵叶轮以每分钟2000转速旋转，求叶轮周边的线速度。
答案：叶轮周边的线速度可以通过计算叶轮的周长乘以转速得到。
叶轮的周长为2πr，其中r为叶轮的半径。
所以线速度为2πr×n，其中n为转速。
代入数据计算可得线速度为2π×0.2×2000/60 ≈ 41.89 m/s。
2. 问题：一个水泵的进口直径为0.4m，出口直径为0.2m，水泵的进口速度为2m/s，求出口速度是多少？答案：根据连续性方程，流体的质量流率在不可压缩的情况下保持不变。
所以进口的质量流率等于出口的质量流率。
质量流率可以通过密度乘以流体速度和截面积得到。
所以进口的质量流率为ρ1×A1×v1，出口的质量流率为ρ2×A2×v2，其中ρ为流体的密度，A为截面积，v为速度。
由于质量流率相等，所以ρ1×A1×v1 = ρ2×A2×v2。
代入数据计算可得出口速度为(ρ1×A1×v1)/(ρ2×A2) = (2×π×(0.2/2)^2×2)/(π×(0.1/2)^2) ≈ 8 m/s。
3. 问题：一个水泵的扬程为20m，流量为0.1m3/s，求水泵的功率。
答案：水泵的功率可以通过流体的功率定理计算得到。
流体的功率等于流体的流量乘以流体的总压力。
所以功率为ρ×g×H×Q，其中ρ为流体的密度，g为重力加速度，H为扬程，Q为流量。
代入数据计算可得功率为1000×9.8×20×0.1 ≈ 1960 W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程流体机械习题及答案第1章绪论一、填空2、流体机械按其能量的转换形式可分为（）和（）二大类。
3、按工作介质的不同，流体机械可分为（）、（）和（）。
5、将机械能转变为（）的能量，用来给（）增压与输送的机械称为压缩机。
6、将机械能转变为（）的能量，用来给（）增压与输送的机械称为泵。
7、用机械能将（）分离开来的机械称为分离机。
二、名词解释5. 压缩机6. 泵7. 分离机第2章容积式压缩机一、填空题2、往复式压缩机由（）、（）、（）和（）四部分组成。
3、往复式压缩机的工作腔部分主要由（）、（）和（）构成。
4、活塞通过（）由传动部分驱动，活塞上设有（）以密封活塞与气缸的间隙。
6、往复式压缩机的传动部分是把电动机的（）运动转化为活塞的（）运动。
10．理论上讲，级数越（），压缩气体所消耗的功就越（）等温循环所消耗的功。
14．气阀主要由（）、（）、（）和（）四部分组成。
16．活塞环和填料的密封原理基本相同，都是利用（）和（）的作用以达到密封的目的。
19．压缩机正常运转时，产生的作用力主要有三类：（1）（）；（2）（）；（3）（）。
22．压缩机中的惯性力可分为（）惯性力和（）惯性力。
23．一阶往复惯性力的变化周期为（）；二阶往复惯性力的变化周期为（）。
25．旋转惯性力的作用方向始终沿曲柄半径方向（），故其方向随曲轴旋转而（），而大小（）。
36．理论工作循环包括（）、（）、（）三个过程。
37．实际工作循环包括（）、（）、（）和（）四个过程。
限位置称为（）。
39．活塞从一个止点到另一个止点的距离为（）。
40．第一级吸入管道处的气体压力称为活塞压缩机的（）；末级排出接管处的气体压力称为活塞压缩机的（）。
二、选择题2．活塞式压缩机的理论工作循环由______个过程组成。
A．一B．二C．三D．四3．活塞压缩机的实际工作循环由______个过程组成。
A．四B．三C．二D．一4．活塞式压缩机的实际工作循环中膨胀和压缩过程属于______过程。
A．气体流动B．热力C．冷却D．升温7．吸、排气管内的压力取决于_____。
A．气缸内吸、排气压力B．气阀弹簧力C．气阀通流面积D．外界系统10．在压力比和膨胀指数一定时，相对余隙容积越大则______系数越小。
A．压力B．温度C．容积D．泄漏16．压缩机的实际排气压力取决于______。
A．缸内压力B．实际吸气压力C．排气温度D．排气系统的压力19．在活塞式压缩机中若各级压力比相等且吸入温度相同，则总指示功最少，这就是______原则。
A．最佳压力B．最佳温度C．等压力分配D．等压力比分配21．下列属于易损件的是。
A．活塞B．十字头销C．阀片D．连杆23．在单列压缩机中采用加平衡质量的方法，可以使一阶往复惯性力______。
A．部分平衡B．完全平衡C．旋转90°D．旋转180°25．各类压缩机的______惯性力或力矩可用加平衡质量的方法来平衡。
A．一阶B．二阶往复C．往复D．旋转26．在活塞式压缩机中加装飞轮的目的使用来______。
A．调整活塞力B．降低功率消耗C．均衡转速D．降低压力脉动28．压缩机铭牌上的排气量指的是______排气量。
A．额定B．标准C．实际D．理论29．活塞杆与气缸间隙采用______密封。
A．活塞环B．软填料C．硬填料D．密封圈23三、名词解释2. 级3. 内止点4. 理论工作循环5. 外止点 7. 余隙容积9. 吸气压力 10. 排气压力四、改错1．往复式压缩机的工作腔部分主要由气阀、活塞和活塞杆构成。
（ ）7．规定气体对活塞作功其值为负，活塞对气体作功其值为正。
（ ）8．如果气缸冷却良好，进气过程加入气体的热量少，则温度系数取值较高；传热温差大，造成实际气缸工作容积利用率低，温度系数取值较低。
（ ）16．活塞与气缸之间需采用填料密封，活塞杆与气缸之间需采用活塞环密封。
（ ）21．压缩机的冷却方式主要分为有油和无油。
（ ）25．活塞平均速度是联系机器结构尺寸和转速的一个参数，对压缩机的性能有很大影响。
对一台机器来讲，活塞平均速度是一个定值。
（ ）26．压缩机正常运转时，产生的作用力主要有三类：惯性力、气体力和活塞力。
（ ）31．一阶往复惯性力的变化周期为曲轴旋转一周的时间；二阶往复惯性力的变化周期为一阶的一半。
（ ）34．活塞力是由气体力和摩擦力合成的。
（ ）45．理论工作循环包括膨胀、进气、压缩、排气四个过程。
（ ）46．实际工作循环包括进气、压缩、排气和膨胀四个过程。
（ ）五、简答分析2．简述往复式压缩机的基本组成？3．级的理论循环的特点是什么？4．级的实际循环的特点是什么？5．推导容积系数的计算式，并说明式中各字母的意义。
6．简述多级压缩的优点？11．列出压缩机气量调节的常用方法？14．与往复式压缩机比较，回转式压缩机具有哪些特点？17．简述级在列中配置的基本原则？18．解释压缩机型号：（1）V2.2D-0.25/7型空气压缩机；（2）2VY －6/7型空气压缩机；（3）2DZ －12.2/250-2200型乙烯增压压缩机。
19．往复压缩机的理论循环与实际循环的差异是什么？20．分析活塞环的密封原理。
六、作图分析1．试将下列符号标在图I-2-1上：.,,,,,,12h c s d V V V P P P P ，并用上述符号写出容积系数表达式。
4图I-2-12、图I-2-2为某压缩机作用力传递图，请将下列作用力符号标在图中，并在横线上注明该力名称。
i P ＿＿＿＿＿＿， P ＿＿＿＿＿＿，S R ＿＿＿＿＿＿， t P ＿＿＿＿＿＿， T ＿＿＿＿＿＿， N ＿＿＿＿＿＿， Z ＿＿＿＿＿＿。
3．图I-2-3为某压缩机环状气阀示意图，请注明图中数字代表的零件名称并说明该阀是吸气阀还是排气阀。
1＿＿＿ ＿＿，2＿＿ ＿＿＿， 3＿＿＿＿ ＿＿，4＿＿＿ ＿＿＿，是＿＿＿＿气阀。
4．以图I-2-4为例，分析螺杆压缩机工作过程。
图I-2-2图I-2-2图I-2-35七、计算题1． 2Z-1.5/7型空压机为双缸、立式、单作用、单级压缩机，结构如图I-2-6。
已知：（1）热力参数名义吸气压力 Pa p 51101⨯=（绝）名义排气压力 Pa p 52108⨯=（绝）吸气温度 C T ︒=251（2）结构尺寸和参数活塞行程mm D mm S 125,128==缸径缸数min /620,2r i ==转速活塞外止点与缸盖的间隙1.5mm气缸镜面倒角︒⨯306（3）每个气缸的总余隙容积，78cm 3(充液法测得)试计算：（1）每个缸的相对余隙容积是多少?（2）计算容积系数V λ6．一台二氧化碳压缩机，进气压力为0.1MPa ，排气压力为0.2MPa ，压缩级数为5级。
若各级进、排气相对压力损失均为03.0,08.0==d s δδ，试计算各级的实际压力比。
已知名义压力比按等压比分配。
第3章 离心压缩机一、填空题1．离心压缩机的级分为三种型式，即（ ）、（ ）和（ ）。
I-2-4 螺杆式压缩机工作过程I-2-6 压缩机结构简图6 3．离心压缩机的首级由（ ）和（ ）组成。
4．离心压缩机的末级由（ ）、（ ）和（ ）组成。
5．离心叶轮的常见型式有（ ）、（ ）和（ ）叶轮。
6．叶轮结构型式按叶片弯曲型式可分为（ ）叶轮、（ ）叶轮和（ ）叶轮。
7．叶轮出口速度三角形由（ ）速度、（ ）速度和（ ）速度构成。
8．扩压器的作用是让气流（ ）。
9．离心压缩机级内的能量损失主要包括：（ ）损失、（ ）损失和（ ）损失。
10．离心压缩机级内的流动损失分为（ ）损失、（ ）损失、（ ）损失、（ ）损失和（ ）损失。
14．在每个转速下，每条压力比与流量关系曲线的左端点为（ ）。
各喘振点联成（ ），压缩机只能在喘振线的（ ）性能曲线上正常工作。
16．压缩机性能曲线的左边受到（ ）的限制，右边受到（ ）的限制，在这两个工况之间的区域称为压缩机的（ ）。
压缩机变工况的（ ）越宽越好。
20．在离心压缩机中，往往对小流量的不稳定工况通称为（ ）。
23．管网特性曲线决定于管网本身的（ ）和用户的要求。
25．流动相似的相似条件是模型与实物机之间（ ）相似、（ ）相似、（ ）相似和（ ）相似。
27．符合流动相似的机器其相似工况的（ ）相等。
35．常用的轴向推力的平衡措施有：（ ）、（ ）和采用（ ）。
37．轴端密封严防漏气的常用方法有（ ）密封、（ ）密封和（ ）密封。
二、选择题1.______是组成离心压缩机的基本单元。
A ．级B ．段C ．缸D ．列 7.离心压缩机级的多变效率可以用______表示。
11.11.--=--=k k m m B kk mm A pok pok ηηa b a b pol a ba b pol T T p p k k D p p T T k k C lg lg1.lg lg 1.-=-=ηη 8.在离心压缩机中多变指数一般为______。
A. m = 1B. 1 < m < kC. m = kD.m > kβ______。
10．后弯型叶轮，叶片弯曲方向与叶轮旋转方向相反，叶片出口角2AA. >90°B. <90°C. >180°D.<180°β______。
11．径向型叶轮，叶片出口角2AA. =90°B. <90°C. >90°D.<180°β______。
12．前弯型叶轮，叶片弯曲方向与叶轮旋转方向相同，2AA. >90°B. <90°C. >180°D.<180°三、名词解释4. 工况点10. 管网特性曲线四、是非判断2．离心压缩机的中间级由扩压器、弯道、回流器组成。
（）3．离心压缩机的首级由叶轮、吸气管和中间级组成。
（）4．离心压缩机的末级由叶轮、扩压器和排气蜗室组成。
（）5．防止离心压缩机的转子因受轴向推力窜动需要径向轴承。
（）6．叶轮结构型式按叶片弯曲型式可分为闭式、半开式和双面进气叶轮。
（）7．叶轮出口速度三角形由牵连速度、相对速度和绝对速度构成。
（）8．扩压器的作用是让气流平稳流动。
（）9．离心压缩机级内的能量损失主要包括流动损失、漏气损失和轮阻损失。
（）16．压缩机性能曲线的左边受到的限制堵塞工况，右边受到喘振工况的限制，在这两个工况之间的区域称为压缩机的稳定工作范围。
压缩机变工况的稳定工作范围越宽越好。
（）17．对离心压缩机发生喘振的机理分析表明，汽蚀是喘振的前奏，而喘振是汽蚀进一步恶化的结果。
（）20．在离心压缩机中，往往对小流量的不稳定工况通称为阻塞工况。
