H3C三层交换机的远程登录设置
[Myhub-luser-manage-admin]auth [Myhub-luser-manage-admin]authorization-attribute user-role ? 查看用户的权限有哪些
STRING<1-63> network-admin network-operator level-0 level-1 level-2 level-3 level-4 level-5 level-6 level-7 level-8 level-9 level-10 level-11 level-12 level-13 level-14 level-15 security-audit guest-manager
命名交换机
[Myhub]vlan 22
划分一个vlan 22
[Myhub-vlan22]port g1/0/1
和Host_1主机相连的端口添加到vlan 22
[Myhub-vlan22]quit [Myhub]int vlan 22
进入vห้องสมุดไป่ตู้an 22
[Myhub-Vlan-interface22]ip address 192.168.22.1 24 设置vlan
[Myhub-luser-manage-admin]quit [Myhub] [Myhub]user-interface vty 0 4
设置虚拟终端可同时登录的用户数为5个
[Myhub-line-vty0-4]au 按下tab键
hing at a time and All things in their being are good for somethin
ssh Secure Shell service
telnet Telnet service
terminal Terminal access service
[Myhub-luser-manage-admin]service-type http [Myhub-luser-manage-admin]service-type https [Myhub-luser-manage-admin]quit [Myhub]ip http enable [Myhub] 这时候再试着用浏览器打开三层交换机管理ip，发现可以使用web登录了。
hing at a time and All things in their being are good for somethin
如图，三层交换机S5820V2-54QS-GE_1的端口g1/0/1连接Host_1主机的virtualBox Host-only Ethernet Adapter。而主机的virtualBox Host-only Ethernet Adapter又关联到Oracle VM VitrtualBox的win 7虚拟机的网卡。
User role name
[Myhub-luser-manage-admin]authorization-attribute user-role level-15 设置使用本地建立的用户远程登录具有的权限等级
[Myhub-luser-manage-admin]service-type telnet 用户具有的权限操作范围，为telnet
最后别忘了保存设置：
hing at a time and All things in their being are good for somethin
到此，我们的H3C 三层交换机远程登录设置完成了。注意，这篇文章所讲的设置方式，首先确保三层交换机的系 统是V7版本的。
[Myhub]local-user admin
由于用户admin已建立，这里为进入用户视图
[Myhub-luser-manage-admin]service-type ?
ftp FTP service
http HTTP service type
https HTTPS service type
pad X.25 PAD service
[Myhub-line-vty0-4]aut 按下tab键
[Myhub-line-vty0-4]authentication-mode scheme
设置远程登录认证方式为AAA认证，使用交换机建立的用户和用户密码认证
[Myhub-line-vty0-4]quit
[Myhub]telnet server enable
启动telnet服务
[Myhub]
我们到host_1主机关联的虚拟机上，设置虚拟机ip地址为192.168.22.2，网关192.168.22.1。
在虚拟机使用telnet命令，再输入三层交换机设置的用户和用户密码，成功登录。
我们尝试在浏览器登入，发现不行。那么应该是web服务没有开启。
开启web服务：
下面说一下具体配置过程： 三层交换机上的设置：
hing at a time and All things in their being are good for somethin
<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysname Myhub
22的管理ip，作为远程登录使用的地址
[Myhub-Vlan-interface22]quit [Myhub]local-user admin class manage
设置本地用户用作远程登录用户，角色为manage
New local user added.
提示此用户为新建用户
[Myhub-luser-manage-admin]password simple 设置建立的用户的密码
H3C配置命令41-远程登录保护命令
目录
目录
第 1 章 远程登录保护配置命令 ................................................................................................1-1 1.1 远程登录保护配置命令....................................................................................................... 1-1 1.1.1 attack-protection telnet............................................................................................ 1-1 1.1.2 attack-protection snmp............................................................................................ 1-2 1.1.3 attack-protection icmp ............................................................................................. 1-2 1.1.4 attack-protection...................................................................................................... 1-3 1.1.5 attack-protection disable-defaultroute....................................................................ttack-protection disable-defaultroute undo attack-protection disable-defaultroute

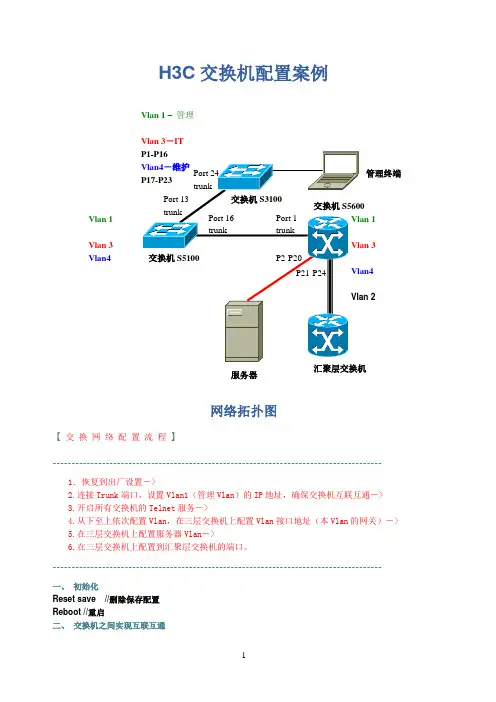

三层交换机 H3C交换机配置(三层交换机配置流程)
登录３１００，输入如下命令：System-viewInterface vlan-interface 1 //进入默认的VLAN端口，vlan 1 Ip address 24 //设置本机在VLAN 1 中的IP 地址Quitsave登录５１００，输入如下命令：System-viewInterface vlan-interface 1Ip address 24Quitsave登录５６００，输入如下命令：System-viewInterface vlan-interface 1Ip address 24Quitsave在３１００上输入：PingPing同理在５１００上也输入：PingPing同理在５６００上也输入：PingPing至此，交换机之间的管理vlan 就可以互相通信。
三、开启TELNET登录３１００，输入如下命令：System-viewUser-interface vty 0 4 //进入用户端口Authenticate-mode scheme //设置认证模式Protocol inbound all //允许telnet 和RSH 访问User privilege level 3 //设置访问级别QuitLocal-user iamcat //创建本地用户Password simple xxxxxx //设置密码Service-type telnet //访问服务类型：telnetLevel 3 //设置授权访问级别Save在５１００或５６００上，即可用telnet 配置3100交换机。
登录５１００，输入如下命令：System-viewUser-interface vty 0 4Authenticate-mode schemeProtocol inbound allUser privilege level 3QuitLocal-user iamcatPassword simple xxxxxxService-type telnetLevel 3QuitSave在３１００或５６００上，即可用telnet 配置5100交换机。
举例讲解H3C配置三层交换机4个步骤详细用法
举例讲解H3C配置三层交换机4个步骤详细用法H3C是一家网络设备制造商，其三层交换机是其主要产品之一、配置H3C三层交换机可以提供强大的网络管理和控制功能。
下面将详细介绍配置H3C三层交换机的四个步骤及其用法。
第一步：基本设置在配置H3C三层交换机之前，首先需要进行基本设置，包括设置设备的管理IP地址、主机名、密码等。
以下是一个基本设置的例子：1.登录到H3C三层交换机的控制台，输入用户名和密码。
2. 进入系统视图，通过命令"system-view"进入。
3. 设置设备的主机名，使用命令"sysname [主机名]"进行设置。
例如，"sysname switch1"将设备主机名设置为switch14. 设置设备的管理IP地址，使用命令"interface vlan-interface [vlan号]"进入VLAN接口模式。
然后使用命令"ip address [IP地址] [子网掩码]"设置IP地址。
例如，"interface vlan-interface 1"进入VLAN接口1模式，"ip address 192.168.1.1 255.255.255.0"设置IP地址为192.168.1.1，子网掩码为255.255.255.0。
5. 保存配置，使用命令"save"保存配置。
第二步：VLAN配置VLAN是虚拟局域网的缩写，通过配置VLAN可以将交换机的端口分成不同的虚拟网络，从而实现更好的网络管理和控制。
以下是一个VLAN配置的例子：1. 创建VLAN，使用命令"vlan [vlan号]"进行创建。
例如，"vlan 10"将创建一个VLAN编号为10的VLAN。
2. 将端口加入VLAN，使用命令"port vlan [vlan号] [端口号]"进行配置。

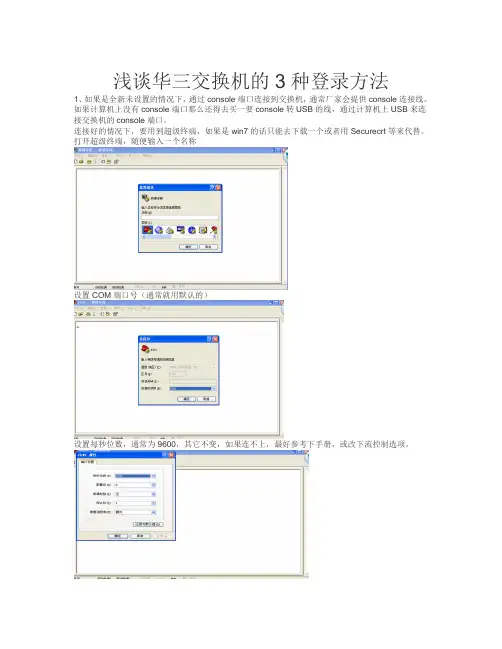

浅谈华三交换机的3种登录方法
浅谈华三交换机的3种登录方法1、如果是全新未设置的情况下，通过console端口连接到交换机，通常厂家会提供console连接线。
如果计算机上没有console端口那么还得去买一要console转USB的线，通过计算机上USB来连接交换机的console端口。
连接好的情况下，要用到超级终端，如果是win7的话只能去下载一个或者用Securecrt等来代替。
打开超级终端，随便输入一个名称设置COM端口号（通常就用默认的）设置每秒位数，通常为9600，其它不变，如果连不上，最好参考下手册，或改下流控制选项。
2、用WEB登录或telnet登录首先要通过console口设置访问IP，如下：sys[H3C] interface Vlan-interface 1（进入管理VLAN）[H3C-Vlan-interface1] undo ip address（取消管理VLAN原有的IP地址）[H3C-Vlan-interface1] ip address 119.254.7.100 255.255.255.240（配置以太网交换机管理VLAN的IP地址为119.254.7.100,对应的掩码自己写好）然后，配置好交换机到网关的静态路由，如下：[H3C] ip route-static 0.0.0.0 0.0.0.0 119.254.7.1 (如果网关的IP地址为119.254.7.1)现在，正常来看，你已经可以Telnet到该交换机了，而且也可以访问到web页面了，但是如果想要能够成功登陆，还需要进行以下设置，设置用户名和密码：[H3C] local-user quanxia（设置用户名为quanxia）[H3C-luser-admin] service-type telnet level 3（设置级别3，管理级用户）[H3C-luser-admin] password cipher quanxia（设置密码为quanxia）然后就可以通过web页面输入用户名和密码进行访问了。
H3C三层交换机配置命令
H3C三层交换机配置命令技术教程2022-03-0116:16:53阅读655评论0字号：大中小订阅一、write是cico的H3C的保存配置的命令是ave查看保存的配置文件为diave查看当前运行的配置是dicu清空配置为reetave需要重启生效重启为reboot二、ytem-view：进入配置模式[Quidway]dicur；显示当前配置[Quidway]diplaycurrent-configuration；显示当前配置[Quidway]diplayinterface；显示接口信息[Quidway]diplayvlanall；显示路由信息[Quidway]diplayverion；显示版本信息[Quidway]uperpaword；修改特权用户密码[Quidway]yname；交换机命名[Quidway]interfaceethernet0/1；进入接口视图[Quidway]interfacevlan某；进入接口视图[Quidway-Vlan-interface某]ipaddre10.65.1.1255.255.0.0；配置VLAN的IP地址[Quidway]iproute-tatic0.0.0.00.0.0.010.65.1.2；静态路由＝网关[Quidway]rip；三层交换支持[Quidway]local-uerftp增加用户名[Quidway]uer-interfacevty04；进入虚拟终端[S3026-ui-vty0-4]authentication-modepaword；设置口令模式[S3026-ui-vty0-4]etauthentication-modepawordimple222；设置口令[S3026-ui-vty0-4]uerprivilegelevel3；用户级别说明：必须要配置虚拟终端用户名、密码等相关信息，否则将无法通过RJ－45端口telnet到交换机。
ytem-view[Syname]local-ueradmin[Syname-luer-admin]ervice-typetelnetlevel3[Syname-luer-admin]pawordimpleadmin说明：以上命令用于设置web管理页面的登录用户名和密码，必须要设置上述信息，否则将无法登录到web配置页面。
H3C三层交换机 策略路由 配置
H3c策略路由配置整理这里只说明怎样配置,具体只参照H3C交换机配置文档第一步:区分数据流acl number 2001rule 0 permit source 10.0.0.0 0.255.255.255acl number 3001 name virusrule 0 deny tcp destination-port eq 445rule 5 deny udp destination-port eq 445acl number 3100 name laoshirule 0 permit ip source 192.168.12.0 0.0.0.255rule 1 permit ip source 192.168.13.0 0.0.0.255rule 2 permit ip source 192.168.14.0 0.0.0.255rule 3 permit ip source 192.168.15.0 0.0.0.255rule 4 permit ip source 192.168.16.0 0.0.0.255rule 5 permit ip source 192.168.17.0 0.0.0.255rule 6 permit ip source 192.168.18.0 0.0.0.255rule 7 permit ip source 192.168.19.0 0.0.0.255rule 8 permit ip source 192.168.20.0 0.0.0.255rule 9 permit ip source 10.0.0.0 0.0.255.255rule 10 permit ip source 192.168.11.0 0.0.0.255acl number 3101 name xueshengrule 0 permit ip source 192.168.21.0 0.0.0.255rule 1 permit ip source 192.168.22.0 0.0.0.255rule 2 permit ip source 192.168.23.0 0.0.0.255rule 3 permit ip source 192.168.24.0 0.0.0.255rule 4 permit ip source 192.168.25.0 0.0.0.255rule 5 permit ip source 192.168.26.0 0.0.0.255rule 6 permit ip source 192.168.27.0 0.0.0.255rule 7 permit ip source 192.168.28.0 0.0.0.255rule 8 permit ip source 192.168.29.0 0.0.0.255rule 9 permit ip source 192.168.30.0 0.0.0.255acl number 3103 name neiwangrule 0 permit ip source 192.168.0.0 0.0.255.255 destination 192.168.0.0 0.0.255.255rule 1 permit ip source 10.0.0.0 0.255.255.255 destination 192.168.0.0 0.0.255.255 rule 2 permit ip source 10.0.0.0 0.255.255.255 destination 10.0.0.0 0.255.255.255 acl number 3104 name shiyanshirule 0 permit ip source 10.0.0.0 0.255.255.255#第二步:定义数据流traffic classifier laoshi operator andif-match acl name laoshitraffic classifier shiyanshi operator andif-match acl name shiyanshitraffic classifier xuesheng operator andif-match acl name xueshengtraffic classifier neiwang operator andif-match acl name neiwang第三步:定义数据流的动作traffic behavior laoshiredirect next-hop 192.168.0.254traffic behavior shiyanshiredirect next-hop 192.168.0.254traffic behavior xueshengredirect next-hop 192.168.0.250traffic behavior neiwangfilter permit第四步:定义策略：qos policy rpclassifier neiwang behavior neiwangclassifier laoshi behavior laoshiclassifier xuesheng behavior xueshengclassifier shiyanshi behavior shiyanshi第五步:应用完成的策略(应用到某个端或VLAN)interface E1/0/1qos apply policy rp inboundinterface vlan 1010qos vlan policy rp vlan 1010 inbound。
H3C交换机QinQ配置
QinQ 目录目录第1章 QinQ配置....................................................................................................................1-11.1 QinQ简介...........................................................................................................................1-11.1.1 原理介绍..................................................................................................................1-11.1.2 QinQ的实现方式......................................................................................................1-21.1.3 QinQ报文的TPID值可调功能...................................................................................1-21.2 配置端口的VLAN VPN特性功能.........................................................................................1-31.2.1 配置准备..................................................................................................................1-31.2.2 配置过程..................................................................................................................1-31.3 配置基于流分类的Nested VLAN........................................................................................1-41.3.1 配置准备..................................................................................................................1-41.3.2 配置过程..................................................................................................................1-41.4 配置端口的QinQ报文TPID值可调功能...............................................................................1-51.4.1 配置准备..................................................................................................................1-51.4.2 配置过程..................................................................................................................1-51.5 配置VLAN-VPN Tunnel......................................................................................................1-61.5.1 VLAN-VPN Tunnel简介...........................................................................................1-61.5.2 VLAN-VPN Tunnel配置...........................................................................................1-71.6 QinQ的显示与维护.............................................................................................................1-71.7 QinQ典型配置举例.............................................................................................................1-81.7.1 基于流分类的Nested VLAN配置过程举例...............................................................1-81.7.2 端口的QinQ报文TPID值可调功能配置过程举例......................................................1-91.7.3 VLAN-VPN Tunnel典型配置举例...........................................................................1-11第1章 QinQ 配置下表列出了本章所包含的内容。
H3C交换机远程服务开启配置
作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。
三配置步骤：1 H3C S3100-SI S5100系列交换机TELNET配置流程账号+密码方式登陆1．配置TELNET登陆的ip地址<SwitchA>system-view[SwitchA]vlan 2 [SwitchA-vlan2]port Ethernet 1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan 2 //3100是二层交换机，只支持一个管理ip ，所以你想配置一个ip之前首先要确定管理vlan（Management-vlan）如果你已经给vlan1配置了ip 那么就不能再配置i p了,否则会出现提示：Vlan-interface must be the same as Management-vlan[SwitchA]interface vlan 2[SwitchA-Vlan-interface2]ip address 192.168.0.1 242．进入用户界面视图[SwitchA]user-interface vty 0 43．配置本地或远端用户名+口令认证方式[SwitchA-ui-vty0-4]authentication-mode scheme4．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 35．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level 3[SwitchA-luser-huawei]password simple admin仅密码方式登陆1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty 0 43．设置认证方式为密码验证方式[SwitchA-ui-vty0-4]authentication-mode password4．设置登陆验证的password为明文密码”huawei”[SwitchA-ui-vty0-4]set authentication password simple huawei5．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level 3TELNET RADIUS验证方式配置1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty 0 43．配置远端用户名和口令认证[SwitchA-ui-vty0-4]authentication-mode scheme4．配置RADIUS认证方案，名为”cams”[SwitchA]radius scheme cams5．配置RADIUS认证服务器地址192.168.0.31 [SwitchA-radius-cams]primary authentication 192.168.0.31 18126．配置交换机与认证服务器的验证口令为”huawei”[SwitchA-radius-cams]key authentication huawei7．送往RADIUS的报文不带域名[SwitchA-radius-cams]user-name-format without-domain8．创建（进入）一个域，名为”huawei”[SwitchA]domain huawei9．在域”huawei”中引用名为”cams”的认证方案[SwitchA-isp-huawei]radius-scheme cams10．将域”huawei”配置为缺省域[SwitchA]domain default enable HuaweiTELNET访问控制配置1．配置访问控制规则只允许192.1.1.0/24网段登录[SwitchA]acl number 2000[SwitchA-acl-basic-2000]rule deny source any[SwitchA-acl-basic-2000]rule permit source 192.1.1.0 0.0.0.2552．配置只允许符合ACL2000的IP地址登录交换机[SwitchA]user-interface vty 0 4[SwitchA-ui-vty0-4]acl 2000 inbound3．补充说明：l TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；l TELNET登陆主机与交换机不是直连的情况下需要配置默认路由。
H3C配置三层交换机配置
H3C配置三层交换机配置H3C配置三层交换机配置H3C认证(H3C Certified Network Assistant)是中国第一家建立国际规范的完整的网络技术认证体系;是中国第一个走向国际市场的IT 厂商认证，在产品和教材上都具有完全的自主知识产权。
下面是店铺整理的`关于H3C配置三层交换机配置，欢迎大家参考!language-modechinese//切换到中文模式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换机//以下开始配置三层交换机配置三层交换机第一步：划分VLAN，并描述vlan1descriptionlocal-s3600//本交换机使用#vlan2descriptionlink-to-shanxicentre//陕西省中心#vlan3descriptionlink-to-shangjiecentre//商界分中心内部使用#vlan4descriptionlink-to-shangdongsuo//商东所#vlan5descriptionlink-to-shangnansuo//商南所配置三层交换机第二步：给VLAN划网关#interfaceVlan-interface2descriptionlinktoshanxicentreipaddress10.61.242.110255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3descriptionlinktoshangjiecentreipaddress10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4descriptionlinktoshangdongsuoipaddress10.61.242.113255.255.255.252//商东所广域网关、子网掩码#interfaceVlan-interface5descriptionlinktoshangnansuoipaddress10.61.242.117255.255.255.252//商南所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用descriptionlinktoshanxicentreportaccessvlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用descriptionlinktoshangjiecentreportaccessvlan3#interfaceEthernet1/0/3//将交换机的端口3指定给商东所使用descriptionlinktoshangdongsuoportaccessvlan4#interfaceEthernet1/0/4//将交换机的端口4指定给商南所使用descriptionlinktoshangnansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute0.0.0.00.0.0.010.61.242.109//指定所有网段到商东所的路由//配置三层交换机商东所的反向路由iproute10.161.134.0255.255.255.010.61.242.114iproute10.161.135.0255.255.255.010.61.242.114//配置三层交换机商南所的反向路由iproute10.161.135.0255.255.255.010.61.242.118iproute10.161.136.0255.255.255.010.61.242.118//省中心配置三层交换机：iproute10.61.242.0255.255.255.010.61.242.110//商东所242.114和商南所242.118共属的242.0指向分中心网关iproute10.161.134.0255.255.255.010.61.242.110//分中心内部网段指向分中心网关//iproute10.161.134.0255.255.255.010.61.242.110//iproute10.161.135.0255.255.255.010.61.242.110//iproute10.161.136.0255.255.255.010.61.242.110【H3C配置三层交换机配置】。
H3C三层交换机的远程登录设置
如图，三层交换机S5820V2-54QS-GE_1的端口g1/0/1连接Host_1主机的virtualBox Host-only Ethernet Adapter。
而主机的virtualBox Host-only Ethernet Adapter又关联到Oracle VM VitrtualBox的win 7虚拟机的网卡。
下面说一下具体配置过程：三层交换机上的设置：<H3C>sysSystem View: return to User View with Ctrl+Z.[H3C]sysname Myhub 命名交换机[Myhub]vlan 22 划分一个vlan 22[Myhub-vlan22]port g1/0/1 和Host_1主机相连的端口添加到vlan 22[Myhub-vlan22]quit[Myhub]int vlan 22 进入vlan 22[Myhub-Vlan-interface22]ip address 192.168.22.1 24 设置vlan 22的管理ip，作为远程登录使用的地址[Myhub-Vlan-interface22]quit[Myhub]local-user admin class manage 设置本地用户用作远程登录用户，角色为manage New local user added. 提示此用户为新建用户[Myhub-luser-manage-admin]password simple 设置建立的用户的密码[Myhub-luser-manage-admin]auth[Myhub-luser-manage-admin]authorization-attribute user-role ? 查看用户的权限有哪些STRING<1-63> User role namenetwork-adminnetwork-operatorlevel-0level-1level-2level-3level-4level-5level-6level-7level-8level-9level-10level-11level-12level-13level-14level-15security-auditguest-manager[Myhub-luser-manage-admin]authorization-attribute user-role level-15 设置使用本地建立的用户远程登录具有的权限等级[Myhub-luser-manage-admin]service-type telnet 用户具有的权限操作范围，为telnet [Myhub-luser-manage-admin]quit[Myhub][Myhub]user-interface vty 0 4 设置虚拟终端可同时登录的用户数为5个[Myhub-line-vty0-4]au 按下tab键[Myhub-line-vty0-4]aut 按下tab键[Myhub-line-vty0-4]authentication-mode scheme 设置远程登录认证方式为AAA认证，使用交换机建立的用户和用户密码认证[Myhub-line-vty0-4]quit[Myhub]telnet server enable 启动telnet服务[Myhub]我们到host_1主机关联的虚拟机上，设置虚拟机ip地址为192.168.22.2，网关192.168.22.1。
