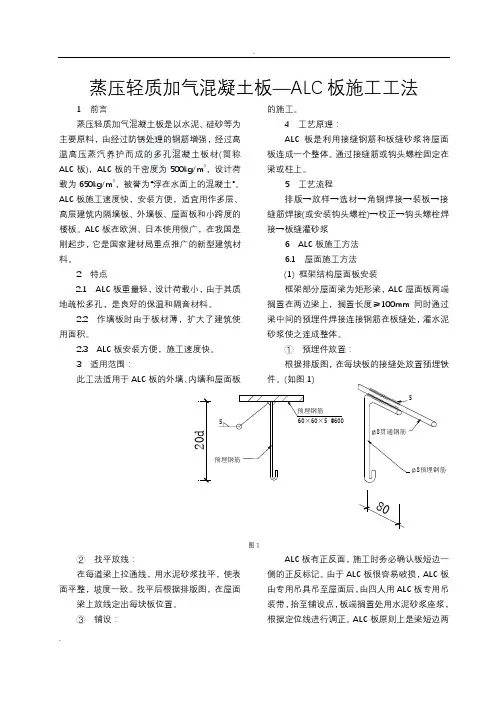

蒸压轻质加气混凝土板—ALC 板施工工法

1 前言

蒸压轻质加气混凝土板是以水泥、硅砂等为主要原料，由经过防锈处理的钢筋增强，经过高温高压蒸汽养护而成的多孔混凝土板材(简称ALC 板)，ALC 板的干密度为500kg/m 3

，设计荷载为650kg/m 3

，被誉为“浮在水面上的混凝土”。ALC 板施工速度快，安装方便，适宜用作多层、高层建筑内隔墙板、外墙板、屋面板和小跨度的楼板。ALC 板在欧洲、日本使用很广，在我国是刚起步，它是国家建材局重点推广的新型建筑材料。

2 特点

2.1 ALC 板重量轻，设计荷载小，由于其质地疏松多孔，是良好的保温和隔音材料。

2.2 作墙板时由于板材薄，扩大了建筑使用面积。

2.3 ALC 板安装方便，施工速度快。 3 适用范围：

此工法适用于ALC 板的外墙、内墙和屋面板的施工。

4 工艺原理：

ALC 板是利用接缝钢筋和板缝砂浆将屋面板连成一个整体。通过接缝筋或钩头螺栓固定在梁或柱上。

5 工艺流程

排版→放样→选材→角钢焊接→装板→接缝筋焊接(或安装钩头螺栓)→校正→钩头螺栓焊接→板缝灌砂浆

6 ALC 板施工方法 6.1 屋面施工方法 (1) 框架结构屋面板安装

框架部分屋面梁为矩形梁，ALC 屋面板两端搁置在两边梁上，搁置长度≥100mm 同时通过梁中间的预埋件焊接连接钢筋在板缝处，灌水泥砂浆使之连成整体。

① 预埋件放置：

根据排版图，在每块板的接缝处放置预埋铁件。(如图1)

图1

② 找平放线：

在每道梁上拉通线，用水泥砂浆找平，使表面平整，坡度一致。找平后根据排版图，在屋面

梁上放线定出每块板位置。 ③ 铺设：

ALC 板有正反面，施工时务必确认板短边一侧的正反标记。由于ALC 板很容易破损，ALC 板由专用吊具吊至屋面后，由四人用ALC 板专用吊装带，抬至铺设点，板端搁置处用水泥砂浆座浆，根据定位线进行调正。ALC 板原则上是梁短边两

贯通钢筋预埋钢筋接缝钢筋8 1=1000

点支承。④接缝钢筋焊接(如图2)

图2

接缝筋有纵向和横向两种，板短边方向的缝中有通长筋，以起连通和调整作用，焊在预埋件上；板长边方向边缘有企口，拼接后横向筋垂直纵筋伸入一边板缝中长500mm，和纵筋焊接，以起连接整体作用。这样预埋件位置即使偏了，不在板缝处，也可以通过纵筋而调整。

⑤灌缝

在板的边缘有企口，在企口中填满砂浆，通过砂浆和接缝筋的粘结得以加强，把整个屋面板连成一个整体。由于ALC板吸水率很大，故灌缝砂浆宜用1∶3水泥砂浆，水泥砂浆中加万分之一铝粉，使这微膨粘结。施工时先用水湿润板缝，再用107胶水刷一道后灌砂浆。灌缝时不能一次到位，应分2-3次进行，最后收光一次，砂浆灌缝一定要密实，以利于屋面板的整体性和防水要求。

(2) 钢结构屋面板施工

由于ALC板横筋布置是两端密中间少，因此在ALC板截断时如果端部钢筋部分被截去，就不能实现板所标示的容许荷载，在施工中对于屋面板、楼板应当注意不要有涉及钢筋的截断，因此ALC屋面板长度应与图纸相符准确无误，不允许工地施工时由长切短。板在钢梁上搁置长度不应小于40mm，这就要求在安装檩条时准确到位，不能有偏差。

钢结构屋面与框架结构屋面的主要区别就是预埋件和接缝筋。(如图3)：

图3

由于板长边方向没有接缝筋，所以铁件位置就必须在板缝位置，这就要求先根据排版图放线，后焊铁件。铁片与檩条必须焊牢，因为铁片不仅是固定接缝筋，还固定板端部以不使其滑动。铁片必须做防锈处理，镀锌或刷防锈漆。钢结构屋面板其余的施工方法和步骤与钢筋混凝土结构屋面板一样，此处就不再重复。

6.2 外墙板施工

外墙板的施工方法有插入钢筋施工方法和螺栓固定施工方法。螺栓固定施工方法是将ALC 板材用螺栓牢靠地固定在结构框架上的方法；插入钢筋施工方法是把板材靠放在外墙板上边用方钉点固，边按顺序插入下去，从后面开始在板与板结合处的细长槽内灌入接缝砂浆。通过在其中外墙板中间开着的孔插入钢筋将板材牢靠地

铁片50 80

接缝钢筋8 1=1000

固定在结构体上的方法。外墙板施工时，从弹线到安装，每一步都很重要，下边以常州国际汽车城为例谈谈外墙的施工要点。

外墙板有100厚和150厚两种，150厚板作线条，通过400宽的竖线条和350宽的横线条来表面建筑物立面丰富的艺术效果。本建筑成败的关键就在线条，因此，在安装线条时应特别注意。(如图4)

图4

(1) 槽钢安装(槽钢350×100×25×6是本工程为设计350宽线条和固定墙板所用的，其他工程不一定有槽钢)

外墙板和窗是固定在槽钢上，荷载通过槽钢传到柱上。

由于本工程跨度大，有6m ，9m ，12m 。其中9m ，12m 跨的槽钢水平挠度和垂直挠度很大，都大于20mm 以上，板安装上后便晃动，因此必须加固，经设计院同意后在梁上方9m 中间，12m 的1/3跨处各加现浇砼矩形柱，在梁底打4个膨胀螺栓，把钢板固定在膨胀螺栓上，再用钢板纵向焊在槽钢上，经过加固后槽钢稳定性大大加强，满足了墙板和幕墙的安装要求。

(2) 放线

根据轴线和墙板的排版图在槽钢和砼梁上放线。

(3) 角钢焊接

角钢有L50×5和L63×6两种，主要受力角钢为L63×6。构造要求用L50×5在钢筋砼柱或梁上固定，一般是焊在预埋件上，但由于在浇筑

混凝土时排版图不详细，后图纸又有些变更，所以有些部位没有预埋件。在这些部位打膨胀螺栓固定，把角钢焊在膨胀螺栓上。由于外墙板是直接放在角钢上的，所以角钢的平整度将直接影响到外墙板的平整度和垂直度。槽钢本身有变形，焊接角钢时应根据轴线来定位，不能根据槽钢来定位。

(4) ALC 外墙板的安装

由于在角钢的焊接过程中，角钢和槽钢受热

都会产生变形，因此一定要根据现场实际情况来切割板材。在地面上把每跨的墙板平铺后根据实际尺寸弹线、切割、钻孔。钻孔时要尽量避开钢筋，扩孔深度为30mm 以便于垫片和螺母的安放。

(5) ALC 外墙板校正

墙板安装前检查角钢的位置和平整度，对不符合要求的立刻整改。符合要求后在水平方向和垂直方向各拉一条通线，以确保墙板的平整度和垂直度。ALC 板材质较轻，外墙板可从屋面用绳子挂下来，下面由二人安装就位。用靠尺校正墙面的平整度和垂直度，合格后用钩头螺栓钩在角钢上然后焊牢，拧紧螺栓后焊接牢固。

(6) 灌缝

经各方检查无误后就可以灌缝了。先用107胶水湿润缝壁，再用灌浆器或漏头灌注1∶3水泥砂浆。水泥砂浆呈流质状，靠其自重下流而密实。ALC 板的吸水性强，强度低，砂浆中的含水率高不会影响其强度。(如图5)

图5

6.3 内墙板施工

内墙板安装主要有三种安装方法。 第一，安装内墙板之后在楼面上用细石混凝土或砂浆找平时的安装方法。用槽钢固定在天棚上，墙板上口卡在槽钢的槽里面。墙板的下口，

通长角钢L 50×50×5槽钢350×100×25×6

通长角钢L50×50×5

钩头螺栓

@600

专用密封膏

100

150

专用密封膏钩头螺栓

@600

水泥砂浆
