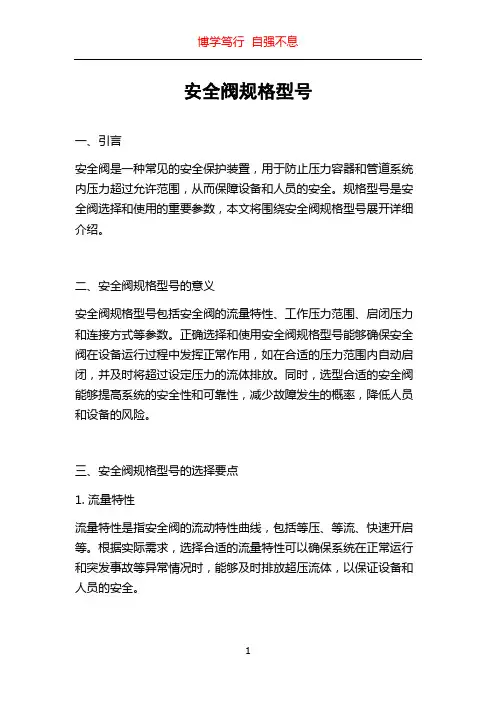

安全阀规格型号一、引言安全阀是一种常见的安全保护装置，用于防止压力容器和管道系统内压力超过允许范围，从而保障设备和人员的安全。
规格型号是安全阀选择和使用的重要参数，本文将围绕安全阀规格型号展开详细介绍。
二、安全阀规格型号的意义安全阀规格型号包括安全阀的流量特性、工作压力范围、启闭压力和连接方式等参数。
正确选择和使用安全阀规格型号能够确保安全阀在设备运行过程中发挥正常作用，如在合适的压力范围内自动启闭，并及时将超过设定压力的流体排放。
同时，选型合适的安全阀能够提高系统的安全性和可靠性，减少故障发生的概率，降低人员和设备的风险。
三、安全阀规格型号的选择要点1. 流量特性流量特性是指安全阀的流动特性曲线，包括等压、等流、快速开启等。
根据实际需求，选择合适的流量特性可以确保系统在正常运行和突发事故等异常情况时，能够及时排放超压流体，以保证设备和人员的安全。
2. 工作压力范围工作压力范围是指安全阀能够正常工作的最低和最高压力值。
在选择安全阀规格型号时，要考虑系统的工作压力范围，并选取符合压力范围要求的安全阀。
过小的安全阀会导致无法正常排放超压流体，过大的安全阀则会浪费系统能源。
3. 启闭压力启闭压力是指安全阀开始打开和关闭的压力值。
在实际应用中，应选择合适的启闭压力，使安全阀在达到设定压力时准确启闭，以充分保护设备和人员的安全。
4. 连接方式连接方式是指安全阀与管道系统的连接方式，包括法兰连接、螺纹连接、焊接连接等。
在选择安全阀规格型号时，要根据实际管道系统的连接方式选择合适的安全阀连接方式，以确保连接的牢固性和密封性。
四、安全阀规格型号的标识与命名安全阀的规格型号通常由一系列的标识和命名构成，常见的标识包括安全阀类型、工作压力、流量系数等。
例如，一款带有弹簧式启闭机构、额定工作压力为1.6 MPa，流量系数为0.5的安全阀，其规格型号标识为：弹簧式安全阀A16-0.5。
五、安全阀规格型号的参数测量与评定为了确保安全阀的质量和性能符合要求，需要进行参数测量和评定。
安全阀型号编制方法
安全阀型号编制方法安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。
安全阀设计、制造、验收技术标准符合GB/T12243-89要求。
封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。
带扳手弹簧式安全阀当介质压力达到开启压力的75%以上时，能利用作手动开启。
全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。
安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：1A234 - 56其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）A 表示阀门类型代号（A表示安全阀）2 表示连接形式代号（表一）3 表示表示结构形式代号（表2）4 表示阀座密封面或衬里材料代号（表3）5 表示公称压力数值6 表示阀体材料代号（表4）表二阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。
注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。
阀体材料代号用汉语拼音字母表示。
如表四所列。
注：PN≤1.6MPa的灰铸铁或PN≥2.5MPa碳素钢阀体，省略本代号。
型号示例：A42Y-16C 表示：弹簧封闭全启式安全阀，法兰连接，密封面材料硬质合金，公称压力1.6MPa 阀体材料为碳素钢。
安全阀整定压力分级（MPa）安全阀进出口法兰规定法兰压力级按表5规定，进出口通径按表6规定。
（MPa）安全阀的选型安全阀的分类安全阀因其用途的不同，结构种类也较多，但大致按一下方法进行分类(1)按使用介质分：蒸汽用安全阀（通常以A48Y型为代表）空气及其他气体用安全阀（通常以A42Y型为代表）液体用安全阀（通常以A41H型为代表）（2）按公称压力分：低压安全阀：公称压力PN≤1.6Mpa的安全阀中压安全阀：公称压力PN2.5－6.4Mpa的安全阀高压安全阀：公称压力PN10.0－80.0Mpa的安全阀超高压安全阀：公称压力PN〉100Mpa的安全阀（3）按适用温度分：超低温安全阀：t≤－100℃的安全阀低温安全阀：－100℃<－40℃的安全阀。
安全阀型号识别代码和压力等级
安全阀型号识别代码和压力等级安全阀是承压设备、容器和管线上的最佳超压保护装置，当介质压力升高超过允许值时，安全阀自动开启，继而全量排放，防止压力继续升高，当压力降低至规定值时，安全阀及时自动关闭。
安全阀设计、制造、验收技术标准符合GB/T12243-89要求。
封闭式安全阀的阀盖是封闭的，利于防止灰尘和杂物侵入，防止有毒和易燃介质溢出，开放式安全阀由于阀盖敞开，利于降低弹簧腔室的温度，主要用于蒸汽介质管道及容器，带散热器安全阀主要适用于介质温度超过350℃的工况。
带扳手弹簧式安全阀当介质压力达到开启压力的75%以上时，能利用作手动开启。
全启式安全阀开启高度≥1/4流道直径，排放量大，微启式安全阀开启高度为1/20～1/40流道直径。
安全阀型号编制方法阀门的型号参照机械部标准JB308-75《阀门型号编制方法》编制，系由以下八个部分组成：? ? 1 A 2 3 4 - 5 6其中：1 表示特种阀门代号（如低温-D、保温-B、波纹管-W，无省略）? ? ? A 表示阀门类型代号（A表示安全阀）? ? ? 2 表示连接形式代号（表一）? ? ? 3 表示表示结构形式代号（表2）? ? ? 4 表示阀座密封面或衬里材料代号（表3）? ? ? 5 表示公称压力数值? ? ? 6 表示阀体材料代号（表4）表一连接形式代号内螺纹1外螺纹2法兰4焊接6表二安全阀结构形式代号弹簧式封闭带散热片全启式0微启式1全启式2带扳手全启式3不封闭双联弹簧微启式4微启式5全启式6微启式7带控制机构全启式8脉冲式9阀座密封面或衬里材料代号用汉语拼音字母表示，如表三所列。
表三阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T合金钢H橡胶X渗氮钢D 尼龙塑料N硬质合金Y氟塑料F衬胶J 锡基轴承合金（巴氏合金）B搪瓷C注：由阀体直接加工的阀座密封面材料用“W”表示；当阀座和阀瓣密封面材料不同时，用低硬度材料代号表示。
阀体材料代号用汉语拼音字母表示。
安全阀型号符号意义
安全阀型号中字母的代表意义例子一：A28H-16CA;安全阀2;外螺纹连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力C;碳钢/WCB(阀体材质)例子二：A48H-16QA;安全阀4;法兰连接8;全启式/不密闭带扳手H;合金钢(密封面材质)-;无意义16;公称压力Q;球墨铸铁(阀体材质)Y代表硬质合金没有错,H应该是合金钢,密封材质如果是不锈钢的话基本上阀体也都是不锈钢的,所以这样的密封材质都用W来表示,W;表示为本体(阀体)材质密封,还有铜安全阀很多密封材质表示也是W,比如铜安全阀型号A27W-10T和不锈钢安全阀型号A21W-16P,这两个型里的密封面材质表示都是W,但是材质就不一样了,一个表示是铜,一个表示是不锈钢,这个可以在型号里最后一个表示阀体材质的字母中看出来,T表示为铜合金,P表示为不锈钢,还有R也是表示为不锈钢!!!注:阀门的密封面或衬里材料代号如下:T:铜合金H:合金钢D:渗氮钢P:渗硼钢Y:硬质合金B:巴比特合金SM:石墨X:橡胶J:衬胶N:尼龙塑料F:氟塑料(四氟)W:阀体直接加工(本体材质)双弹簧微启式3全启式8不封闭微启式7带控制机构全启式6全启式2单杠杆角形微启式5杠杆双杠杆全启式4先导式9四、阀座密封面材料代号阀座密封面材料代号阀座密封面材料代号铜合金T渗氨钢D橡胶X渗硼钢P尼龙塑料N硬质合金Y合金钢耐酸或不锈钢H阀体本体加工W 锡基轴承合金（巴氏合金）B注：当阀座和阀办密封面材料不同时，用低硬度材料代号。
五、安全阀公称压力代号公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。
当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。
如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。
六、安全阀阀体材料代号阀体材料代号阀体材料代号灰铸铁H碳素钢C球墨铸铁Q铬钼合金钢I铬镍钛钢P铬钼钒合金钢V注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。
阀门型号及含义说明
阀门型号及含义说明阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D 蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门型号及含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5—— 6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A安全阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型 F；缓闭型 H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动 1电磁-液动 2电-液动 3蜗轮（蜗杆） 4正齿轮5锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B 表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式 4角式 5直流式（三）止回阀结构形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P 渗硼钢 X橡胶 N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅 J衬胶 C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金 )6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门型号及其含义说明
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
安全阀型号解释 -回复
安全阀型号解释-回复什么是安全阀型号？安全阀型号是指安全阀的标识方法和编号体系，用以表示安全阀的技术参数、结构特征以及适用范围等信息。
在工业系统的设计、安装和维护中，安全阀型号的解读与理解十分重要，它能够帮助工程师选择合适的安全阀并正确使用，以确保系统的安全性和可靠性。
本文将从安全阀型号的组成、解读和应用等方面详细阐述安全阀型号的含义和用途。
一、安全阀型号的组成安全阀型号通常由字母、数字和符号等组成，不同的组合和顺序代表着不同的含义。
常见的安全阀型号组成包括以下几个部分：1. 压力等级：安全阀的压力等级用字母P表示，表示阀门的额定压力。
常见的压力等级包括PN、ANSI等。
2. 过流系数：安全阀的过流系数用K表示，用以表示阀门的流量系数，即阀门在开启状态下能够通过的最大流量。
通常，过流系数越大，阀门的流量越大，反之越小。
3. 排气方式：安全阀的排气方式用字母S表示，表示阀门在过压时的排气方式。
常见的排气方式包括弹簧式、重锤式、液压式等。
4. 作用方式：安全阀的作用方式用字母A表示，表示阀门在过压时的作用方式。
常见的作用方式包括直接作用式、间接作用式等。
5. 过压设定值：安全阀的过压设定值用数字表示，表示阀门在设定压力下开始排气的压力数值。
通常，过压设定值越小，阀门的灵敏性越高。
6. 特殊要求：安全阀的特殊要求用符号表示，用以表示阀门的特殊性能、材料要求等。
常见的特殊要求包括高温、耐腐蚀、防火等。
二、安全阀型号的解读安全阀型号的解读需要对上述组成部分进行分析和理解，以获取相应的信息。
例如，对于“PN16KAS20”的型号，其解读如下：1. 压力等级为PN16：表示该安全阀的额定压力为16Bar。
2. 过流系数为K：表示该安全阀的流量系数为K。
3. 排气方式为AS：表示该安全阀采用弹簧式排气方式。
4. 作用方式为直接作用式：表示该安全阀在过压时直接对阀门进行操作。
5. 过压设定值为20：表示该安全阀在20Bar的过压下开始排气。
