电脑显示屏的制作方法
本技术新型公开了一种电脑显示屏，涉及计算机设备结构技术领域，包括显示屏本体、连接体和底座，所述显示屏本体与底座之间通过连接体连接在一起，所述显示屏本体顶部两侧边设有散热孔，底部两侧设有空气净化器，所述显示屏本体的外表面设有透明防辐射护眼膜，所述防辐射护眼膜是通过其外侧的粘结边框固定设置，本技术新型结构简单，设计合理，通过防辐射护眼膜来避免人们因为长时间上网而造成的辐射危害，同时，还能有效保护人们的眼睛，空气净化器为人们提供一个舒适清新的上网环境，方便了人们工作和生活，适用范围广，值得推广使用。
技术要求
1. 一种电脑显示屏，包括显示屏本体、连接体和底座，其特征在于，所述显示屏本体与
底座之间通过连接体连接在一起，所述显示屏本体顶部两侧边设有散热孔，底部两侧设
有空气净化器，所述显示屏本体的外表面设有透明防辐射护眼膜，所述防辐射护眼膜是
通过其外侧的粘结边框固定设置。
2. 根据权利要求1所述的一种电脑显示屏，其特征在于：所述连接体包括芯轴和轴套，芯轴上端与显示屏本体连接，下端插于与底座连接的轴套中，轴套上还设有固定螺栓。
3. 根据权利要求1所述的一种电脑显示屏，其特征在于：所述粘结边框包括粘胶层和底层，所述粘胶层为双面都设有粘结胶水，其中一面粘结在底层上，另一面与防辐射护眼膜粘结。
4. 根据权利要求1所述的一种电脑显示屏，其特征在于：所述连接体为绝缘橡胶板，通过注塑技术将硬质橡胶板与显示屏本体和底座表层注塑呈一体。
5. 根据权利要求1所述的一种电脑显示屏，其特征在于：所述底座剖面为椭圆形或者圆形，底座为吸盘式底座，内部为中空结构。
说明书
一种电脑显示屏
技术领域
本技术新型涉及计算机设备结构技术领域,具体涉及一种电脑显
示屏。
背景技术
电脑显示屏通常也被称为电脑监视器或电脑屏幕。
它是除了CPU、
主板、内存、电源、键盘、鼠标之外最重要的一个电脑部件，电脑的
显示器的故障分为软故障和硬故障，当我们的显示器不能正常显示时，
我们应该先简单的分析一下，故障出在哪里，是软件设置问题还是显
示器的内部电路坏了，然后再确定是否需要送修，这样可以少跑一些
冤枉路，如中国申请号为CN 202257382 U公开了，提供一种可旋转
的电脑显示屏，可方便旋转到多个角度，但是，这种技术的电脑显示
屏不具有净化空气，防电脑辐射和护眼功能，使得电脑显示屏也不具
备更多功能，适用范围比较局限。
实用新型内容
本技术新型的目的在于提供一种电脑显示屏，以解决现有技术中
导致的上述多项缺陷。
一种电脑显示屏，包括显示屏本体、连接体和底座，所述显示屏
本体与底座之间通过连接体连接在一起，所述显示屏本体顶部两侧边设有散热孔，底部两侧设有空气净化器，所述显示屏本体的外表面设有透明防辐射护眼膜，所述防辐射护眼膜是通过其外侧的粘结边框固定设置。
优选的，所述连接体包括芯轴和轴套，芯轴上端与显示屏本体连
接，下端插于与底座连接的轴套中，轴套上还设有固定螺栓。
优选的，所述粘结边框包括粘胶层和底层，所述粘胶层为双面都
设有粘结胶水，其中一面粘结在底层上，另一面与防辐射护眼膜粘结。
优选的，所述连接体为绝缘橡胶板，通过注塑技术将硬质橡胶板
与显示屏本体和底座表层注塑呈一体。
优选的，所述底座剖面为椭圆形或者圆形，底座为吸盘式底座，
内部为中空结构。
本技术的优点在于：本技术新型结构简单，设计合理，连接体包
括芯轴和轴套，芯轴上端与显示屏本体连接，下端插于与底座连接的轴套中，轴套上还设有固定螺栓，连接体为绝缘橡胶板，通过注塑技术将硬质橡胶板与显示屏本体和底座表层注塑呈一体，可以通过调节连接体来任意改变电脑显示屏的高度和方向，操作简单，结构稳定，所述粘结边框包括粘胶层和底层，所述粘胶层为双面都设有粘结胶水，其中一面粘结在底层上，另一面与防辐射护眼膜粘结，粘结防辐射护眼膜方便，易于拆卸，通过防辐射护眼膜来避免人们因为长时间上网而造成的辐射危害，同时，还能有效保护人们的眼睛，空气净化器为人们提供一个舒适清新的上网环境，方便了人们工作和生活，适用范围广，值得推广使用。
附图说明
图1为本技术新型所述的一种电脑显示屏的结构示意图。
图2为本技术新型所述的一种电脑显示屏的粘结边框结构示意图。
其中：1-显示屏本体，2-底座，3-连接体，31-芯轴，32-轴套，33-固定螺栓，4-防辐射护眼膜，5-粘结边框，51-粘胶层，52-底层，6-散
热孔，7-空气净化器。
具体实施方式
为使本技术新型实现的技术手段、创作特征、达成目的与功效易于
明白了解，下面结合具体实施方式，进一步阐述本技术新型。
如图1和图2所示，一种电脑显示屏，包括显示屏本体1、连接
体2和底座3，所述显示屏本体1与底座3之间通过连接体2连接在
一起，所述显示屏本体1顶部两侧边设有散热孔6，底部两侧设有空
气净化器7，所述显示屏本体1的外表面设有透明防辐射护眼膜4，
所述防辐射护眼膜4是通过其外侧的粘结边框5固定设置，本技术新
型结构简单，设计合理，连接体3包括芯轴31和轴套32，芯轴31
上端与显示屏本体1连接，下端插于与底座3连接的轴套32中，轴
套32上还设有固定螺栓33，连接体2为绝缘橡胶板，通过注塑技术
将硬质橡胶板与显示屏本体1和底座3表层注塑呈一体，可以通过调
节连接体2来任意改变电脑显示屏的高度和方向，操作简单，结构稳定，所述粘结边框5包括粘胶层51和底层52，所述粘胶层51为双
面都设有粘结胶水，其中一面粘结在底层52上，另一面与防辐射护
眼膜4粘结，粘结防辐射护眼膜4方便，易于拆卸，通过防辐射护眼
膜4来避免人们因为长时间上网而造成的辐射危害，同时，还能有效保护人们的眼睛，空气净化器7为人们提供一个舒适清新的上网环境，方便了人们工作和生活，适用范围广，值得推广使用。
值得注意的是，所述连接体3包括芯轴31和轴套32，芯轴31
上端与显示屏本体1连接，下端插于与底座3连接的轴套32中，轴
套32上还设有固定螺栓33，连接体2为绝缘橡胶板，通过注塑技术
将硬质橡胶板与显示屏本体1和底座3表层注塑呈一体，可以通过调节连接体2来任意改变电脑显示屏的高度和方向，操作简单，结构稳定。
此外，所述粘结边框5包括粘胶层51和底层52，所述粘胶层51
为双面都设有粘结胶水，其中一面粘结在底层52上，另一面与防辐射护眼膜4粘结，粘结防辐射护眼膜4方便，易于拆卸。
基于上述，本技术新型结构简单，设计合理，连接体3包括芯轴
31和轴套32，芯轴31上端与显示屏本体1连接，下端插于与底座3
连接的轴套32中，轴套32上还设有固定螺栓33，连接体2为绝缘
橡胶板，通过注塑技术将硬质橡胶板与显示屏本体1和底座3表层注塑呈一体，可以通过调节连接体2来任意改变电脑显示屏的高度和方向，操作简单，结构稳定，所述粘结边框5包括粘胶层51和底层52，所述粘胶层51为双面都设有粘结胶水，其中一面粘结在底层52上，另一面与防辐射护眼膜4粘结，粘结防辐射护眼膜4方便，易于拆卸，通过防辐射护眼膜4来避免人们因为长时间上网而造成的辐射危害，同时，还能有效保护人们的眼睛，空气净化器7为人们提供一个舒适清新的上网环境，方便了人们工作和生活，适用范围广，值得推广使用。
由技术常识可知，本技术新型可以通过其它的不脱离其精神实质
或必要特征的实施方案来实现。
因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。
所有在本技术新型范围内或在等同于本技术新型的范围内的改变均被本技术新型包含。
液晶显示器维修配板从入门到精通
第三篇 品牌液晶显示器维修探讨……………………………………………………… 122
第一章 软件类故障的判断和修复……………………………………………………… 122 MSTAR 方案的 ISP 读取………………………………………………………… 124 GENESIS 方案的 ISP 读取……………………………………………………… 128 NOVATEK 方案的 ISP 读取……………………………………………………… 133 MYSON 方案的 ISP 烧写………………………………………………………… 138 SYNCMOS 方案的 ISP 烧写……………………………………………………… 142 WINBOND 方案的 ISP 烧写……………………………………………………… 150 MSTAR 方案的 ISP 烧写………………………………………………………… 156
ii
.
从上图我们可以知道，液晶显示器在内部电路结构上主要有以下几个部分构成：
1、 驱动板（也叫主板）：主要是用以接收、处理从外部送进来的模拟（VGA）或者数字（DVI） 视频信号，并通过屏线送出信号去控制液晶屏（PANEL）正常工作。驱动板上含有 MCU 单元，它是液晶显示器的检测控制中心和大脑。
2、 电源板：用于将 90～240V 的交流电压转变为 12V、5V、3V 等的直流电供给显示器工 作。
从上面的切面结构图来看, 在上下两层玻璃间, 夹着液晶, 从而形成了平行板电容器, 我们称之为 CLC(capacitor of liquid crystal)。 它的大小约为 0.1pF, 但是实际应用上, 这个电容并无法将电压保持到下一次再更新画面数据的时候。也就是说当 TFT 对这个电容充 好电时, 它并无法将电压保持住, 直到下一次 TFT 再对此点充电的时候。(以一般 60Hz 的画 面更新频率, 需要保持约 16ms 的时间。) 这样一来, 电压有了变化, 所显示的灰阶就会不 正确。因此一般在面板的设计上, 会再加一个储存电容 CS(storage capacitor 大约为 0.5pF), 以便让充好电的电压能保持到下一次更新画面的时候. 不过正确的来说, 长在玻 璃上的 TFT 本身,只是一个使用晶体管制作的开关。它主要的工作是决定 LCD source driver 上的电压是不是要充到这个点来。至于这个点要充到多高的电压, 以便显示出怎样的灰阶， 都是由外面的 LCD source driver 来决定的。
电容触摸屏的制作原理
电容触摸屏的制作原理电容触摸屏是一种多点触控设备，能够感知用户手指或其他电容物体的触摸位置和动作，成为现代智能手机、平板电脑、电脑显示屏等常用的交互界面。
电容触摸屏的制作原理主要涉及到电容技术、导电涂层、电极排列等方面。
首先，我们先了解一下电容（Capacitance）的概念。
电容是一种储存电荷的物理量，通常用C表示，单位是法拉。
在电容触摸屏中，使用的是互电容的原理，即通过屏幕表面电极和触摸物体之间的电容来感知触摸位置。
电容触摸屏主要由以下几个部分组成：1. 显示器：显示屏幕的成像部分，一般使用液晶显示器（LCD）或有机发光二极管（OLED）等；2. 导电涂层：位于显示器表面的一层导电膜，用于导电和储存电荷；3. 电极：位于导电涂层上方的一组电极，分为横向和纵向的电极排列；4. 控制电路：用于感知电容变化、计算触摸位置和传输数据的电路。
具体制作原理如下：1. 制备导电涂层：首先在显示器表面涂布一层透明、导电的材料，如氧化铟锡（ITO）薄膜。
这层导电涂层使触摸屏具备导电性和传感特性。
2. 绘制电极：在导电涂层上方绘制一组横向和纵向的电极。
横向电极是一组细线，纵向电极则是一组平行的细线。
通过交叉排列，形成一个电容矩阵。
3. 接地电极：在导电涂层外围增加一组接地电极，使整个触摸屏与大地电势相连，以进行屏幕的静电消除和防静电干扰。
4. 定位参考电极：在触摸屏四角或四边设置定位参考电极，以确保触摸位置的准确性和鲁棒性。
5. 控制电路：连接到电极的控制电路会给电极施加电压，并感知电容变化。
通过将信号传递给控制器，计算出触摸位置，并作出相应反应。
6. 驱动电极：当用户触摸屏幕时，手指的触摸会改变屏幕上的电容分布，形成电容的差异。
驱动电极的电压会被改变，电容变化也会被控制电路感知到。
根据这种变化，控制电路可以计算出触摸坐标。
总结来说，电容触摸屏的制作原理是基于电容技术，通过导电涂层和电极排列构成电容矩阵，并通过控制电路感知电容变化，计算出用户触摸的位置。
amoled生产工艺
amoled生产工艺AMOLED(Active-Matrix Organic Light-Emitting Diode)是一种广泛应用于手机和平板电脑等移动设备的显示技术。
它采用了有源矩阵来控制每个像素的发光，具有高对比度、快速响应和低功耗等优点。
AMOLED的生产工艺主要可以分为以下几个步骤：1. 基板制备：首先需要准备AMOLED显示屏的基板。
典型的基板材料包括玻璃、聚酰亚胺(Polyimide)和柔性玻璃等。
基板的选择取决于显示屏的要求，柔性基板通常用于可弯曲和可折叠的显示屏。
2. 编刻透明电极：将基板沉浸在盛有适当溶液的反应槽中，然后通过光刻技术将基板上的透明电极层进行精确的制作。
透明电极通常采用氧化铟锡(ITO)材料。
3. 制备有机发光材料：AMOLED使用有机发光材料作为发光层。
制备有机发光材料的过程包括溶剂混合、溶解物沉降、压榨和纯化等步骤。
这些材料通常是有机分子，如聚芴(Polyfluorene)和荧光染料。
4. 有机蒸发：将有机发光材料以蒸发的方式沉积在基板上，可以通过加热源或者高频脉冲电流来实现。
这个过程中需要精确控制材料的沉积速度和均匀性，确保每个像素都能够发光。
5. 金属电极沉积：使用金属材料如铝或银，通过物理气相沉积或化学气相沉积的方法，在有机发光材料之上形成电极层。
这些电极主要用于与基板的透明电极连接，用以控制每个像素的发光。
6. 打印封装：在制备好的AMOLED显示屏上，需要进行打印封装的步骤，将其组装成完整的模块。
这个过程包括贴合衬底片、封装薄膜、形成像素点和连接驱动电路等工艺。
7. 调试测试：完成打印封装后，需要对AMOLED显示屏进行调试和测试。
这包括对每个像素点的发光效果、显示精度和色彩准确性进行检验，以确保显示屏质量达到标准要求。
8. 最终装配：经过测试确认无问题后，AMOLED显示屏会进行最终装配流程，包括与触摸屏组装、连接驱动芯片和外壳组装等。
最终装配完毕后，AMOLED显示屏就可进行市场销售和应用。

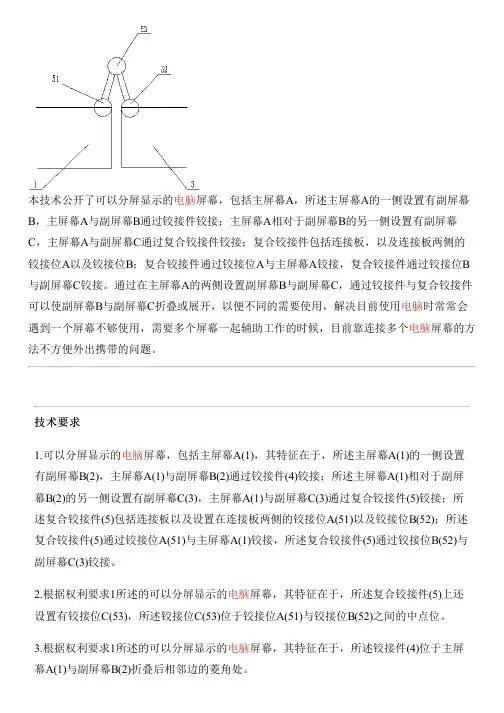

可以分屏显示的电脑屏幕的制作流程
本技术公开了可以分屏显示的电脑屏幕，包括主屏幕A，所述主屏幕A的一侧设置有副屏幕B，主屏幕A与副屏幕B通过铰接件铰接；主屏幕A相对于副屏幕B的另一侧设置有副屏幕C，主屏幕A与副屏幕C通过复合铰接件铰接；复合铰接件包括连接板，以及连接板两侧的铰接位A以及铰接位B；复合铰接件通过铰接位A与主屏幕A铰接，复合铰接件通过铰接位B 与副屏幕C铰接。
通过在主屏幕A的两侧设置副屏幕B与副屏幕C，通过铰接件与复合铰接件可以使副屏幕B与副屏幕C折叠或展开，以便不同的需要使用，解决目前使用电脑时常常会遇到一个屏幕不够使用，需要多个屏幕一起辅助工作的时候，目前靠连接多个电脑屏幕的方法不方便外出携带的问题。
技术要求1.可以分屏显示的电脑屏幕，包括主屏幕A(1)，其特征在于，所述主屏幕A(1)的一侧设置有副屏幕B(2)，主屏幕A(1)与副屏幕B(2)通过铰接件(4)铰接；所述主屏幕A(1)相对于副屏幕B(2)的另一侧设置有副屏幕C(3)，主屏幕A(1)与副屏幕C(3)通过复合铰接件(5)铰接；所述复合铰接件(5)包括连接板以及设置在连接板两侧的铰接位A(51)以及铰接位B(52)；所述复合铰接件(5)通过铰接位A(51)与主屏幕A(1)铰接，所述复合铰接件(5)通过铰接位B(52)与副屏幕C(3)铰接。
2.根据权利要求1所述的可以分屏显示的电脑屏幕，其特征在于，所述复合铰接件(5)上还设置有铰接位C(53)，所述铰接位C(53)位于铰接位A(51)与铰接位B(52)之间的中点位。
3.根据权利要求1所述的可以分屏显示的电脑屏幕，其特征在于，所述铰接件(4)位于主屏幕A(1)与副屏幕B(2)折叠后相邻边的菱角处。
4.根据权利要求1所述的可以分屏显示的电脑屏幕，其特征在于，所述铰接件(4)与复合铰接件(5)使用的是合金材料制成。
5.根据权利要求1所述的可以分屏显示的电脑屏幕，其特征在于，所述副屏幕B(2)折叠后的正面与所述主屏幕A(1)的正面朝向相反；所述副屏幕C(2)折叠后的正面与所述主屏幕A(1)的正面朝向相反。

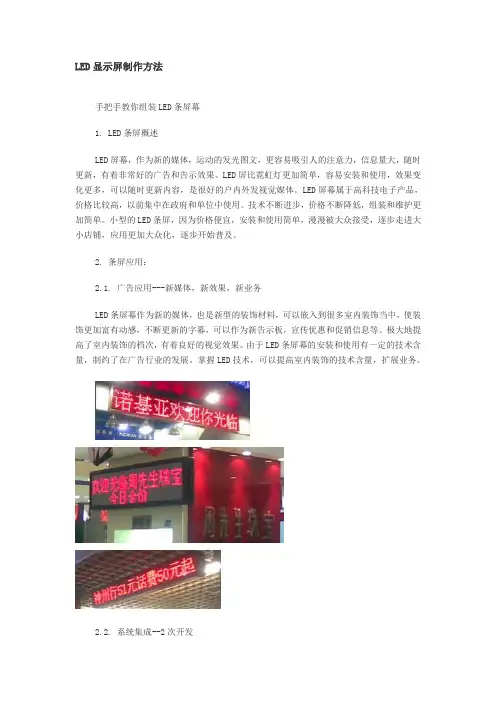

LED显示屏制作教程----
