5、我国数控机床用电主轴技术与国 际先进国家之间的差距
• • • • • （1）在电主轴的低速大扭矩方面，国外产品低速段的输出扭矩最大可以达到300Nm以 上，而我国目前紧限于100Nm以内。 （2）在高速方面，国外用于加工中心等数控机床用主轴的转速已经达到了75000r/min， 而我国则多在15000r/min以下。 （3）在电主轴的轴承润滑方面，国外已普遍采用油气润滑方法，而我国现在仍然普遍 采用油脂润滑。 （4）在其它与电主轴相关的配套技术方面，如主轴电机矢量控制和交流伺服控制技术、 精确定向（准停）技术、快速起动与停止技术、HSC刀柄制造与应用技术等，仍然不 够成熟，或不能满足实际需要。 （5）在产品品种、数量及制造规模方面，尽管已经有洛阳轴承研究所等数家专业研究、 制造电主轴的企业，但仍然以磨用电主轴为主，在数控机床用电主轴发面，则处于小 量开发试制阶段，还没有形成系列化、专业化和规模化生产，远远不能满足国内市场 日益增长的需要，还不具备与国外产品相抗衡的能力。 数控机床用高速精密电主轴是高速数控设备的首选功能部件，但目前仍处于研制与推 广应用阶段，成为影响数控机床向高性能、高水平、高速度、高精度方向发展的主要 制约因素，需要有关方面的共同努力及国家相关产业政策的有力支持，只有在各功能 部件高水平发展的基础上，我国数控机床的整体水平才能得以提高，才能在加入WTO 之后，我国的机床行业具备与国外相抗衡的能力。
•
2、电主轴的优点
• 传统机床主轴是由电机通过中间的传动、变速装置（如皮带、齿轮、 联轴节等）带动主轴旋转而进行工作的，这样的主轴称为分离式主轴， 与此相比，电主轴具有如下优点： • 1）主轴由内装式电机直接驱动，省去了皮带、齿轮、联轴节等中间 传动、变速机构或连接零件，具利用交流变频技术，电主轴可以在额定转速范围内实现无级变速， 以适应机床各种工况和负载变化的需要。 • 3）利用电机矢量控制、伺服控制等技术，不仅可以满足机床强力切 削时低速大扭矩的要求，还可以实现准确的C轴定位及传动的功能， 适应对C轴功能有较高要求的车削、镗铣等加工中心及其它数控机床 的需要。 • 4）与其它形式的主轴相比，电主轴更易于实现高速化，其动态精度 和动态稳定性更好。 • 5）由于没有中间传动环节的外力作用，主轴运行更加平衡，没有冲 击，使得主轴轴承的寿命相应得到了延长。
电主轴内部各系统简介ppt课件
第三章
驱动系统
定子铁心
定子铁心是三相异步电动机磁路 的一部分。其槽中嵌放定子绕组。
由于旋转磁场相对于定子铁心以 同步转速旋转，所以铁心中的磁通是 交变的，为减小由于旋转磁场在定子 铁心中引起的涡流和磁滞损耗，定子 铁心通常采用导磁性能较好的厚度为 0.35~0.5mm表面涂有绝缘漆的硅钢 片叠装而成。为了嵌放定子绕组，硅 钢片的内圆表面冲有均匀分布的槽。
— 多元轴系技术实验室—
电主轴简介
张国烨 2015/11/30
Start 目 录
ห้องสมุดไป่ตู้电主轴
1
2
3
4 5
6
电主轴种类 换刀机构 驱动系统 支承系统 润滑系统 冷却系统
Start 序 言
电主轴简介
机床主轴根据驱动方式分为机械主轴和电主轴。机械主轴是 外置的电动机通过皮带或联轴器驱动主轴旋转；电主轴是由内 装式电动机直接驱动，从而把机床主传动链的长度缩短为零， 实现了机床的“零传动”，由于没有中间传动环节，有时又称它为 “直接传动主轴”。电主轴具有结构紧凑、重量轻、惯性小、振动 小、噪声低、响应快等优点，而且转速高、功率大，简化机床 设计，易于实现主轴定位，是高速主轴单元中的一种理想结构。
LOGO
第三章
驱动系统
变频器
变频器是应用变频技术与微 电子技术，通过改变电机工作电 源频率方式来控制交流电动机的 电力控制设备。变频器主要由整 流（交流变直流）、滤波、逆变 （直流变交流）、制动单元、驱 动单元、检测单元微处理单元等 组成。变频器靠内部IGBT的开断 来调整输出电源的电压和频率， 根据电机的实际需要来提供其所 需要的电源电压，进而达到节能、 调速的目的。
第一章
电主轴分类
主轴PPT课件
• §3-1 数控机床的总体布局
• 一、影响数控机床总体布局的工艺因素 • 二、运动的分配与相应的部件布置 • 三、数控机床总体布局应注意的问题
• §3-2 对主传动系统的要求 • §3-3 主运动有级变速系统的设计 • §3-4 主运动无级变速系统的设计 • §3-5 主轴组件
• (二) 工件系统一个直线和一个回转运动，刀 具系统一个直线两个回转运动
• 单柱卧式镗床式布局：
• 优点： • 工件系统刚性好，比较稳固； • 可以实现工件设计基准与安装基
准重合。
• 缺点： • 刀具系统刚度差； • 立柱要加高，Ｙ坐标的跟踪速度要增大； • 加工、装配、调试等都比较困难。
• 第三章 数控机床的总体布局与主运 动部件
• 2. 减少机床的热变形 • 热变形：因发热而造成的温差，使机床各部
件在形状和位置上产生的(不同程度的)畸变。 • 3. 减少运动件的摩擦和消除传动间隙
• 4. 提高机床的寿命和精度保持性(耐磨性)
• 精度保持性：机床长期保持原始制造精 度的能力。
• 5. 减少辅助时间，改善操作性
• 第三章 数控机床的总体布局与主运 动部件
运动，即可描绘出空间曲面。一般用球头铣 刀加工。 • 需要补偿调整，使程序编制趋于复杂； • 生产率较低，表面粗糙度高； • 刀具制造和刃磨均不方便。
• 在加工面积较大的情况下， 这种方案也不采用。
• 若用端铣刀加工，生产率较高，表面粗糙度 也较低；
• 需增加两个摆角坐标，以保证铣刀轴线处处 与被加工表面的法线重合，故机床必须具备 五个坐标运动。
•
运动分配决定了部件的布置。与下列因
素有关：
• 运动数目：决定于工件表面的形成运动
• 运动性质
• 一、影响数控机床总体布局的工艺因素 • 二、运动的分配与相应的部件布置 • 三、数控机床总体布局应注意的问题
• §3-2 对主传动系统的要求 • §3-3 主运动有级变速系统的设计 • §3-4 主运动无级变速系统的设计 • §3-5 主轴组件
• (二) 工件系统一个直线和一个回转运动，刀 具系统一个直线两个回转运动
• 单柱卧式镗床式布局：
• 优点： • 工件系统刚性好，比较稳固； • 可以实现工件设计基准与安装基
准重合。
• 缺点： • 刀具系统刚度差； • 立柱要加高，Ｙ坐标的跟踪速度要增大； • 加工、装配、调试等都比较困难。
• 第三章 数控机床的总体布局与主运 动部件
• 2. 减少机床的热变形 • 热变形：因发热而造成的温差，使机床各部
件在形状和位置上产生的(不同程度的)畸变。 • 3. 减少运动件的摩擦和消除传动间隙
• 4. 提高机床的寿命和精度保持性(耐磨性)
• 精度保持性：机床长期保持原始制造精 度的能力。
• 5. 减少辅助时间，改善操作性
• 第三章 数控机床的总体布局与主运 动部件
运动，即可描绘出空间曲面。一般用球头铣 刀加工。 • 需要补偿调整，使程序编制趋于复杂； • 生产率较低，表面粗糙度高； • 刀具制造和刃磨均不方便。
• 在加工面积较大的情况下， 这种方案也不采用。
• 若用端铣刀加工，生产率较高，表面粗糙度 也较低；
• 需增加两个摆角坐标，以保证铣刀轴线处处 与被加工表面的法线重合，故机床必须具备 五个坐标运动。
•
运动分配决定了部件的布置。与下列因
素有关：
• 运动数目：决定于工件表面的形成运动
• 运动性质
数控机床电主轴单元技术.ppt
③精密加工与精密装配工艺水平高。④配套控制系 统水平高。
这些控制系统包括转子自动平衡系统、轴承油气润 滑与精密控制系统、定转子冷却温度精密控制系统、 主轴变形温度补偿精密控制系统等。并在此基础之 上，这些外国厂家如美国、日本、德国、意大利和 瑞士等工业发达国家已生产了多种商品化高速机床。
电主轴技术的发展趋势主要表现在以下几个方面：
关键技术： 1、动静压轴承层流、紊流流体惯性的计算算法的研究。 2、动静压轴承油腔结构的研究。 3、轴承闻声及变形控制技术的研究 4、润滑截止的研究。
轴承技术
陶瓷球轴承
优点
1、陶瓷的密度比轴承钢的密度低。同等条件下，离心力降低可以延 长高速轴承的寿命
2、陶瓷材料在高温条件下。强度和硬度保持不变。因而在高温条 件下可取代金属轴承材料。
3、陶瓷轴承的热膨胀系数低。
4、陶瓷材料的热润滑性好，有利于降低滚动体和套圈滚到的摩擦力。
缺点
制造困难，造价较高。
轴承技术
轴承动力学分析
滚动体所受的离心力和陀螺力矩 滚动体的离心力
滚动轴承的破坏形式主要有：疲劳破坏、磨损、塑形压痕、 烧伤和润滑失效等形式。 刚轴承的破坏：主要是接触疲劳脱落。 陶瓷球轴承的破坏主要是轴承钢套圈的接触疲劳脱落。
电主轴原理与结构
1. 1. 1 轴 壳 轴壳是高速电主轴的主要部件. 轴壳的尺寸精度和位置精度直 接影响主轴的综合精度. 通常将轴承座孔直接设计在轴壳上. 电 主轴为加装电机定子,必须开放一端. 大型或特种电主轴,可将轴 壳两端均设计成开放型. 1. 1. 2 转 轴 转轴是高速电主轴的主要回转主体. 它的制造精度直接影响电 主轴的最终精度. 必须对转轴进行严格动平衡测试. 部分安装在 转轴上的零件也应随转轴一起进行动平衡测试. 1. 1. 3 轴 承 高速电主轴的核心支承部件是高速精密轴承. 因电主轴的最高 转速取决于轴承的大小、布置和润滑方法,所以这种轴承必须 具有高速性能好、动负荷承载能力高、润滑性能好、发热量小 的优点 1. 1. 4定子与转子 高速电主轴的定子由具有高导磁率的优质矽钢片迭压而成. 转 子是中频电机的旋转部分,它的功能是将定子的电磁场能量转 换成机械能. 转子由转子铁芯、鼠笼、转轴三部分组成.
这些控制系统包括转子自动平衡系统、轴承油气润 滑与精密控制系统、定转子冷却温度精密控制系统、 主轴变形温度补偿精密控制系统等。并在此基础之 上，这些外国厂家如美国、日本、德国、意大利和 瑞士等工业发达国家已生产了多种商品化高速机床。
电主轴技术的发展趋势主要表现在以下几个方面：
关键技术： 1、动静压轴承层流、紊流流体惯性的计算算法的研究。 2、动静压轴承油腔结构的研究。 3、轴承闻声及变形控制技术的研究 4、润滑截止的研究。
轴承技术
陶瓷球轴承
优点
1、陶瓷的密度比轴承钢的密度低。同等条件下，离心力降低可以延 长高速轴承的寿命
2、陶瓷材料在高温条件下。强度和硬度保持不变。因而在高温条 件下可取代金属轴承材料。
3、陶瓷轴承的热膨胀系数低。
4、陶瓷材料的热润滑性好，有利于降低滚动体和套圈滚到的摩擦力。
缺点
制造困难，造价较高。
轴承技术
轴承动力学分析
滚动体所受的离心力和陀螺力矩 滚动体的离心力
滚动轴承的破坏形式主要有：疲劳破坏、磨损、塑形压痕、 烧伤和润滑失效等形式。 刚轴承的破坏：主要是接触疲劳脱落。 陶瓷球轴承的破坏主要是轴承钢套圈的接触疲劳脱落。
电主轴原理与结构
1. 1. 1 轴 壳 轴壳是高速电主轴的主要部件. 轴壳的尺寸精度和位置精度直 接影响主轴的综合精度. 通常将轴承座孔直接设计在轴壳上. 电 主轴为加装电机定子,必须开放一端. 大型或特种电主轴,可将轴 壳两端均设计成开放型. 1. 1. 2 转 轴 转轴是高速电主轴的主要回转主体. 它的制造精度直接影响电 主轴的最终精度. 必须对转轴进行严格动平衡测试. 部分安装在 转轴上的零件也应随转轴一起进行动平衡测试. 1. 1. 3 轴 承 高速电主轴的核心支承部件是高速精密轴承. 因电主轴的最高 转速取决于轴承的大小、布置和润滑方法,所以这种轴承必须 具有高速性能好、动负荷承载能力高、润滑性能好、发热量小 的优点 1. 1. 4定子与转子 高速电主轴的定子由具有高导磁率的优质矽钢片迭压而成. 转 子是中频电机的旋转部分,它的功能是将定子的电磁场能量转 换成机械能. 转子由转子铁芯、鼠笼、转轴三部分组成.
电主轴

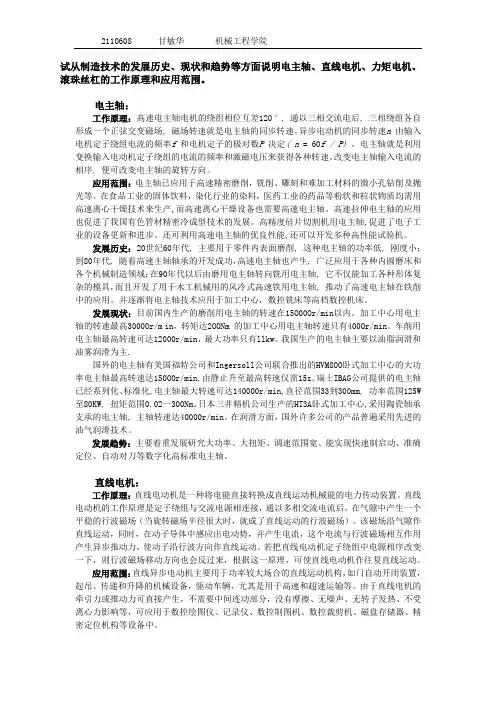

试从制造技术的发展历史、现状和趋势等方面说明电主轴、直线电机、力矩电机、滚珠丝杠的工作原理和应用范围。
电主轴：工作原理：高速电主轴电机的绕组相位互差120°, 通以三相交流电后, 三相绕组各自形成一个正弦交变磁场, 磁场转速就是电主轴的同步转速。
异步电动机的同步转速n 由输入电机定子绕组电流的频率f 和电机定子的极对数P 决定( n = 60f / P) 。
电主轴就是利用变换输入电动机定子绕组的电流的频率和激磁电压来获得各种转速。
改变电主轴输入电流的相序, 便可改变电主轴的旋转方向。
应用范围：电主轴已应用于高速精密磨削，铣削、雕刻和难加工材料的微小孔钻削及抛光等。
在食品工业的固体饮料，染化行业的染料，医药工业的药品等粉状和粒状物质均需用高速离心干燥技术来生产,而高速离心干燥设备也需要高速电主轴。
高速拉伸电主轴的应用也促进了我国有色管材精密冷成型技术的发展。
高精度硅片切割机用电主轴,促进了电子工业的设备更新和进步。
还可利用高速电主轴的优良性能,还可以开发多种高性能试验机。
发展历史： 20世纪60年代, 主要用于零件内表面磨削, 这种电主轴的功率低, 刚度小；到80年代, 随着高速主轴轴承的开发成功，高速电主轴也产生, 广泛应用于各种内圆磨床和各个机械制造领域；在90年代以后由磨用电主轴转向铣用电主轴, 它不仅能加工各种形体复杂的模具，而且开发了用于木工机械用的风冷式高速铁用电主轴, 推动了高速电主轴在铁削中的应用。
并逐渐将电主轴技术应用于加工中心，数控铣床等高档数控机床。
发展现状：目前国内生产的磨削用电主轴的转速在15O00Or/min以内。
加工中心用电主轴的转速最高3000Or/m in，转矩达2OONm 的加工中心用电主轴转速只有4000r/min。
车削用电主轴最高转速可达12000r/min，最大功率只有llkw。
我国生产的电主轴主要以油脂润滑和油雾润滑为主.国外的电主轴有美国福特公司和Ingersoll公司联合推出的HVM8OO卧式加工中心的大功率电主轴最高转速达150O0r/min,由静止升至最高转速仅需15s。
