海信科龙变频空调原理与常见故障检修思路
海信变频空调电路故障分析检修七例(上)
海信变频空调电路故障分析检修七例(上)□瞿贵荣例1:海信KFR -26W /77VZBP 型空调，加电 开机后外机不工作。
分析检修：检查外机电路板上除电源指示灯 (LED 5 )亮以夕卜，其他指示灯(LED 2~LED 4)均不 亮，外风机不运转，压缩机也不启动。
电源指示灯 亮，说明+310V 电源已送达外机,AC 220V 市电、 滤波电路、高压整流桥堆、直流滤波电容等均正 常，故障多发生在外机辅助开关电源电路，有关 电路如图1所示（开关变压器T 1次级整流滤波 电路未画出）。
测电源开关管Q 1(IRFIBC 20G )的D 极电压为+300V 正常值，表明F 1、L 9、C 30、T 1⑫-⑨绕组等无问题。
检查开关电源芯片I C 4MBS 9855-5001GW/BP②(NCP 1200P 60),发现其电源V C C 端⑥脚电压只 有0.3V ,因此导致开关电源停振不工作。
⑥脚电 压异常有两个原因：一是I C 4⑥脚内部电路损坏； 二是外置滤波电容C 23 (4.7t J L F /25V )不良（漏 电）。
检查C 23已击穿短路，用一只4.7|x F /50V (原耐压25V )电容更换后试机，外机恢复正常工 作，故障排除。
提示：（1)开关电源芯片NCP 1200P 60是一 款使用片内电源的集成电路，不需要从开关变压 器另设绕组进行整流、滤波供电。
该芯片直接代 换芯片型号有：N C P 1200AP 40、NCP 1200P 100、NCP 1203、N CP 1207、NCP 1377、203D 6、LD 7575、 FA 5571N 、FA 5641、FAN 7602 等。
（2)屡烧电源开关管Q 1的故障，多因反峰压吸收网络失效造成， 应重点检查 D 6 (M U R 160)、C 35(222/500V )、R 26(12kn /2W )、ZD 3(P 6KE 180A )等元件。

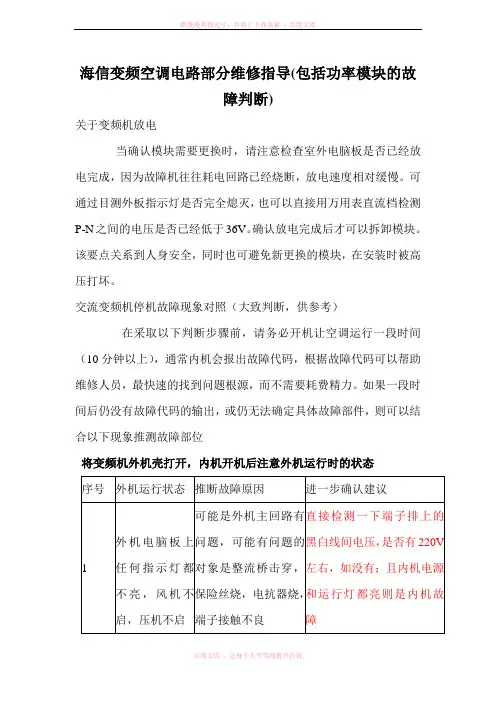

海信变频空调电路部分维修指导(包括功率模块的故障判断)1
海信变频空调电路部分维修指导(包括功率模块的故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。
可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。
确认放电完成后才可以拆卸模块。
该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。
交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。
如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位将变频机外机壳打开，内机开机后注意外机运行时的状态序号外机运行状态推断故障原因进一步确认建议1外机电脑板上任何指示灯都不亮，风机不启，压机不启可能是外机主回路有问题，可能有问题的对象是整流桥击穿，保险丝烧，电抗器烧，端子接触不良直接检测一下端子排上的黑白线间电压，是否有220V左右，如没有；且内机电源和运行灯都亮则是内机故障2外机电脑板上仅显示高压的红色灯亮，其他指示灯都不亮，风机不启，压机不启可以怀疑外电脑板（主控板）坏，可确认一下P-N之间是否有310V直流电，如果有，则基本就是电脑板问题，需要更换3外机电脑板上所有指示灯都亮，风机不启，压机不启此种情况可能为外机传感器故障，或可能为，电脑板故障将外传感器拔下，逐个测量传感器是否有开短路现象，如果传感器正常，可重点怀疑电脑板4外电脑板所有指示灯亮，压机不启或启动后马上停机，风机启动不久即停机多因为压机不良或功率模块不良引起，也可能是外电脑板不良。
将10芯排线从模块上拔掉，如果情况依旧出现，可基本判断是电脑板问题，如果该故障现象消失，则应该是功率模块或压机问题。
5外电脑板所有指示灯亮，压机运转，风机不转或运转缓慢。
海信变频空调维修指南
2．自动停机：首先判断是内机自动停机还外机，我们先对内机停机做以下分析。内机停机有以下几种可能1风机反馈不好2内机板损坏，风机反馈线的可以用万用的200K电阻档位测量一下风机反馈线是否开路，如果没有这说明风机是好的这时可能更换内机板。外机自动停机有很多种，大多都是有外机设定的保护所引起的。包括传感器不良、电压保护、电流保护、模块保护、通讯不良。先对室外机的传感器进行全面的测量，如果一切正常可以按下遥控器上的传感器键上的传感器键2次或5次（根据机型不同需要的次数不同）。如果是报过压保护可以从以下几个方面考虑，有模块先更换一下模块，第二外机电源板，如果更换这两个还没有解决的话，可能就是压机不良了。电流保护：首先用纤流表测量一下内外机的主线电流，如果高了再用压力表测量一下外机的压力是不是高了如果高了很多的话，要把冷媒放一点，把压力降到正常压力，如果不是压力高，那就是外机的电流保护出现了问题，可以更换外机板试试。模块保护：我发现有很多维修工在维修过程中如遇到模块烧坏的情况，基本上更换上新的模块时都没有涂导热硅脂的习惯，不涂会导致模块在短时间内因散热不良，造成模块保护，时间长了有可能引起模块击穿。在更换模块时一定要让模块与散热片紧密接触，这样对以后的维修就方便了很多。通讯故障：通讯故障对很多维修工来说是很难判断的。首先确定一下是不是通讯故障。先将外机短接起来看一下是不是还是停机，如果还停就不要找通讯了，如果不停了就应该是通讯的问题了。根据广州的天气和各种原因分析。造成通讯不好的原因主要有电源线，控制板。在维修过程中应先把地线与通讯线交换一下，如果不好就应另外接一条通讯线试试。如果还是不好就应该从电脑板入手了。
1内机风机不转
2自动停机
3外机压机启风机不转
4内机正常运转，外机不工作。
5压机不启
海信科龙变频空调原理与常见故障检修思路
脉冲进电机
工作原理： 分体室空调器室内导风电动机，工 作电压5V和12V两种。它是以脉冲方式工作
，每接收到一个脉冲，电动机的转子就移
动一个位置，移动的距离可以很少。 步进电机检测方法：
电压检测法：
额定电压12V的电动机相电压约为4.2V；额定电压为5V的电动机相 电压约为1.6V,若电源电压或相电压有异常,说明控制电路损坏 电阻检测法： 12V电机：每相电阻为200～400Ω 5V电机：每相电阻为70～100Ω
室外机控制板
海信第二代挂机变频空调简介
室 内 机 控 制 板
室 外 机 功 率 模 块
海信第二代挂机变频空调器采用弱电通讯 工作电压DC24V左右，开关电源采用分离 式元器件设计并与功率模块分离，功率模 块采用光耦隔离强电跟弱电，软件采用外 协软件。 主要应用机型KFR-2802GW/BP、KFR3602GW/BP、KFR-3502GW/BP、KFR3601GW/BP、KFR-4001GW/BP、等
检查方法
查市电电压、电源线、开关 等线路情况，线材是否符合要 求，接触是否良好 检测压缩机运转电流，用万 用表欧姆档测压缩机绕组电阻 值及绕组端子与壳体间绝缘电 阻
可能出现的问题 及维修措施
如电压高或不稳 ，须调整处理，或 加装稳压器 如压缩机坏，更 换 如损坏，更换室 外机基板
1
万用表 万用表、钳 流表
2
3
万用表
4
万用表
检测连接线压线是否牢固，整 流硅桥、滤波电容是否正常 检查连接管弯管处的角度是否 过小造成弯瘪
如元器件、连接线 不良，重新修复或 更换 连接管弯瘪，重新 修复 系统制冷剂过多 ，重新定量填充
5
6
通讯电路原理
海信变频空调电路故障分析检修七例(下)
海信变频空调电路故障分析检修七例(下)(上接4期）例5:海信KFR -26W /77VZBP 型空调，外机 风扇不转动。
分析检修：外风机不工作的原因：一是 AC 220V 供电失常；二是驱动控制电路有故障，有 关电路如图5所示。
经初步检查，除C N 16外接风 机不工作外,C N 17外接四通阀和C N 18外接增 氧泵也不工作。
在用遥控器操作切换上述外设备+12V □瞿贵荣工作状态的同时，测IC 5(外C P U )@~@、⑬脚输 出的高电平驱动信号正常。
再检查反相驱动器I C 8 (TDA 2003AP )与控制对应的输出（低电平有 效）及继电器R Y 1~R Y 5的吸合、释放也正常，说 明驱动控制电路正常，故障出在AC 220V 供电回 路。
外机共设5个D C 12V 继电器,RLY 4为总电 源开关,F 2( T 3.15A /AC 250V )为过流保险;RLY 2、RLY 1(两组切换触点）的触点闭合、分断组合控制风机低、中、高风速的切换;RLY 3控制四通阀；RLY 5控制增氧泵。
在变频空调中，经高压桥堆整流后,大都采用数个400V以上的大电解电容进行平滑滤波，总容量可达2000jjl F 以上，所以它们的初始充电电流较大，为了防止整流桥堆、电流保险F 2等元件瞬间过流损坏。
通常使用PTC (正温度系数)热敏电阻T H 2、TH 3来抑制该冲击大电流。
在刚加电时，充电电流会引起TH 2、TH 3阻值迅速增大，使+310V 电压下降，无法保证开关电源和变频模块正常工作需要。
当I C 5工作后，其⑭脚输出高电平信号，经I C 8⑦、⑩脚内部反相器驱动，RLY 4吸合，将T H 2、T H 3短接，此后AC 220V 市电才经RLY 4触点、F 2为风机、四通阀、增氧泵供电。
检查F 2延迟电流保险未熔断，RLY 4吸合、释放正常，各电源引线亦无断脱，最后发现是RLY 4常开触点因打火烧蚀接触不良，更换后故障排除。
海信变频空调电路部分维修指导(包括功率模块的故障判断)_secret
海信变频空调电路部分维修指导(包括功率模块的故障判断)关于变频机放电当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。
可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测P-N之间的电压是否已经低于36V。
确认放电完成后才可以拆卸模块。
该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。
交流变频机停机故障现象对照（大致判断，供参考）在采取以下判断步骤前，请务必开机让空调运行一段时间（10分钟以上），通常内机会报出故障代码，根据故障代码可以帮助维修人员，最快速的找到问题根源，而不需要耗费精力。
如果一段时间后仍没有故障代码的输出，或仍无法确定具体故障部件，则可以结合以下现象推测故障部位功率模块的检修方法和注意事项功率模块输入的直流电压（Ｐ、Ｎ之间）一般为260V-310Ｖ左右，而输出的交流电压为一般不应高于２２０Ｖ。
如果功率模块的输入端无３１０Ｖ直流电压，则表明该机的整流滤波电路有问题，而与功率模块无关；如果有３１０Ｖ直流电压输入，而Ｕ、Ｖ、Ｗ三相间无低于２２０Ｖ均等的交流电压输出或Ｕ、Ｖ、Ｗ三相输出的电压不均等，则可初步判断功率模块有故障但有时也会因电脑板输出的控制信号有故障，导致功率模块无输出电压，维修时应注意仔细判断。
（可使用部件替换法）在未连机的情况下，也可用测量Ｕ、Ｖ、Ｗ三相与Ｐ、Ｎ二相之间的阻值来判断功率模块的好坏。
测量方法如下：1、用指针万用表的红表笔对Ｐ端，用黑表笔分别对Ｕ、Ｖ、Ｗ端，其正向阻值应为相同。
如其中任何一相阻值与其它两相阻值不同，则可判定该功率模块损坏；用黑表笔对Ｎ端，红表笔分别对Ｕ、Ｖ、Ｗ三端，其每项阻值也应相等。
如不相等，也可判断功率模块损坏。
应更换。
2、用电子万用表时方法与指针万用表正好相反，用电子万用表红色表笔对N端，黑色表笔对U、V、W，其阻值应相同。
黑色表笔对P端，红色表笔对U、V、W，其阻值应相同。
变频空调器原理及维修
度问题等。
噪音大
可能是风扇故障、压缩 机异常或安装问题等。
无法开机
可能是电源故障、控制 电路故障或传感器故障
等。
安全注意事项
01
02
03
04
在进行维修前，务必先断开电 源，确保安全。
在使用制冷剂充注工具时，要 确保真空泵和压力表正确连接
，避免制冷剂泄漏。
在进行电路检测时，要使用合 适的万用表档位，避免损坏电
04 变频空调器保养与维护
使用注意事项
避免频繁开关机
频繁开关机会导致压缩机磨损 ，影响使用寿命。
定期清洗过滤器
过滤器脏污会影响空气流通， 导致制冷效果下降。
保持适宜的室内温度
避免过高或过低的室内温度， 以免影响空调器的性能和寿命 。
注意电源电压波动
电源电压波动过大可能会损坏 空调器的电路板和电机。
变频空调器原理及维修
目录
• 变频空调器原理 • 变频空调器维修基础 • 变频空调器常见故障及维修 • 变频空调器保养与维护 • 变频空调器发展趋势与展望
01 变频空调器原理
变频技术简介
变频技术
变频空调器
变频技术是一种改变电源频率的技术， 通过改变电源频率来实现电机运转速 度的调节。
变频空调器是一种采用变频技术调节 压缩机运转速度的空调器，通过改变 压缩机运转速度来实现制冷量的调节。
避免空调器长时间处于高温、高湿、阴暗 的环境中，以免影响其性能和使用寿命。
选择正规品牌和型号
注意电源连接
正规品牌和型号的空调器在设计和制造上 更可靠，质量更有保障。
确保电源连接稳定，避免因电压波动造成 损坏。
05 变频空调器发展趋பைடு நூலகம்与展 望
海信变频空调外机常见故障检修。
海信变频空调外机常见故障检修。
海信变频空调内机通电正常，外机不工作，是最常见的故障现象。
一、室外机强电输入电路介绍：外机通电无输出：测量滤波器是否有输出，无输出则滤波器坏，有输出，则继续检查电抗器是否导通，不导通则电抗器坏，导通则继续检查PFC电路输入交流220V、输出直流310V是否正常，有输入交流220V、无输出直流310V，则更换PFC，无输入交流220V，则断开输入线插，直接测量线插两端有无输入交流220V，有则PFC坏。
二、直流压机失步故障：现象是室外机通电正常，压机、风机都不工作。
使用空调进行故障自检时会出现以下几种状态：A、内机显示屏显示故障代码“19”--直流压缩机失步；B、外机运行状态指示灯LED1、LED2、LED3的状态为“闪、灭、闪”-- BLDC-64驱动故障；C、外机运行状态指示灯LED1、LED2、LED3的状态为“闪、闪、灭”--直流压缩机启动失败；BLDC-64驱动是指直流压机的驱动程序，此程序写在外机模块上的主控芯片内。
BLDC电机就是无刷电机，又称直流永磁电机，或永磁同步电机，采用电机控制器通过电子控制分配方式实现换向。
它是一种先进的电子驱动电机，既具备交流电动机结构简单、运行可靠、维护方便的一系列优点，又具备直流电动机运行效率高、无励磁损耗以及调速性能好的诸多优点。
直流变频空调外机模块电路上有电压检测、电流检测、相位检测、模块过流过热保护、自举升压电路、外机主控板开关电源电路供给模块驱动电压直流15伏，模块上主控芯片电源直流5伏、晶振电路、复位电路等。
上述所有电路和供电电压如果出现异常或者压机自身损坏都会导致压机不启动或工作一段时间停机，进行故障自检时报“直流压机失步故障”。
维修思路：1、首先检查用户电源电压是否正常，空调在通电工作前后电压是否有波动，在空调工作的时间内监控电源电压是否正常；2、检查外机主控板开关电源输出电压是否正常，直流5伏、15伏是否稳定；3、对于模块输出的三相电源可以通过换相的方法进行调试，即将压机的接线红、白、蓝—U、V、W任意更换接线位置，开机测试，每次试机不要超过2分钟，然后再复原开机，这种方法可以以将轻微卡缸或者有失步现象的压机调试正常；4、检查压机接线端子，由于压机接线端长期工作在高电压、大电流状态，容易产生接触不良引起压机三相供电不正常，电脑芯片无法准确计算压机转子位置，从而保护停机；线插与线的接头由于发热形成接触电阻，影响压机运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
护
圈
B
室内PG电机
PG电机检测方法：
1、电机绕组检测 电阻检测法：型号：RZA-0-0000-143-XX-0 线圈电阻 475.5+10% 269.5+10% （Ω ） 2、霍尔无件检测方法： 在待机状态下，连接电机与电控板之间的连线，用万用表检测有 直流5V。如用手转动风扇一圈，可用万用表交流档测的电机反馈线与地线 之间有三个脉冲，如无可认为电机霍尔元器件损坏。
室外机控制板
海信第四代挂机变频空调简介
室 内 机 控 制 板
室 外 机 功 率 模 块
海信第四代挂机变频空调器采用弱电通讯工 作电压DC24V左右，开关电源采用集成电 路（TOP)设计并与功率模块分离，功率模 块采用共地设计并首次采用贴片元器件，软 件采用外协软件，内机首次采用开关电源设 计。 主要应用机型KFR-26GW/11BP、KFR26GW/08BP、KFR-26GW/06BP、KFR2616GW/BP、KFR-2816GW/BP等 室外机控制板
变压器的常见故障： 变压器的故障在房间空调 器中比较常见，常见故障主要有线 圈开路、短路、击穿。
室内PG电机
主 线 圈 C M 副 线 热 保
工作原理： PG电机是一种带有霍尔元件的电机。霍尔元件被安装在电机的内部， 正常时风机每转一周，霍尔元件输出一个或几个脉冲信号。当风扇电机转速高 时，其输出脉冲信号频率高；当风扇电机转速低时，其输出脉冲信号频率低。 输出的脉冲信号被单片机采集，然后通过调整可控硅的导通角从而调整PG电机 的工作电压，进行风速的自动控制。
同步导风电机
工作原理： 同步导风电动机具有恒定不变的转速 ，即转速不随电压与负载大小而变化。小功率 同步电动机主要由定子和转子两部分组成。空 调器一般采用单向同步电动机，当单相电流通
入单相同步电动机绕组时，在定子中就会产生
旋转磁场，其工作电压为交流220V。
同步电机检测方法：
电压检测法：检测同步电机插头处是否有交流220V，如有，电机不 运转为电机坏，如无，可能为电控板坏或接插件接触不良。
可能出现的问题及维 修措施 如电源不良，改善供 电电源条件或材料
如电源线和开关容量 不符合要求更换，调 整处理 如C1电压正常，而IC 采样电压异常，详测 R19、R20等电阻，如 需要更换
1
万用表
2
万用表
3
万用表
注：测量电压时，在有负载情况下测量电压是否正常。
室外控制电路原理与维修
电流检测电路
电流检测电路作用：电流检测电路是用来检测压机供电 电流的。保护压机不致在电流异常时，而损坏压机。
室外机控制板
1
变频机器的原理和电路分析
AC
主回路 IPM功率输出模块
1、变频控制器结构： 变频控制器是由整流滤波电路、中央微处 理器和功率晶体管等半导体器件组成。海信变 频空调器的功率输出部分使用了由6个IGBT组 成的IPM器件。分别组成U、V、W相，连接到 压缩机的R、S、T接线端。 2、波形生成原理： 最普通的方法是由三角波（载波）和正 弦波（调制波）之间比较而形成不等幅的 PWM波。 输出波形的振幅（相电压）的大小是由 正弦波（调制波）的大小来调节的，其频率 可以通过改变正弦波（调制波）的频率来改 变。
海信第五代挂机变频空调简介 室 内 机 控 制 板
室 外 机 功 率 模 块
海信第五代挂机变频空调器采用弱电通讯工 作电压DC24V左右，开关电源采用集成电 路（VIP)设计并与功率模块分离，功率模块 采用共地设计并采用贴片元器件，软件采用 自制软件，内机采用变压器设计。 主要应用机型KFR-26GW/08FZBP、KFR26GW/VGFDBP、KFR-26GW/VNFDBP、 KFR-35GW/19FZBP、等
U
V
W
R S T
压缩机
交流
直流
交流
波形控制信号
控制基板
R
S
T
R S
变频器输出的电压波形，是近似于正弦 波的脉冲波形（方波），由于压缩机电机是 一个感性负载，所以其电流是接近于连续的 正弦波。
T
R-S
海信变频空调原理介绍
变频调速物理图
海信变频空调原理介绍
海信变频空调器压缩机控制图
继电器 交 AC 220V 室内机 继电器 保险丝 流 滤 波 电流 互感器 PTC 整 流 直流滤波 功率因数调节电路
的P端通过电阻进行分压，检测直流电压进而对交流供 电电压进行判断
电源检测电路
电压检测电路
电源检测电路
序号 检查步骤 检测电源电压 是否太低，太 高，或不稳 检测电源线， 开关等部件是 否符合要求 检测电路板电 源电压检测电 路是否不良 检查工具 检查方法 用万用表的交流电 压档检测用户的电 源电压 查电源线是否太 细或太长、开关老 化、压线接线是否 接触不良 用万用表检测C1电 压及R19、R20、 R21（不同型号不同 ）等组成的电压检 测电路
电的交流电源。若室外供电电压过低或过高，则系统会进
行保护。如：工作电压是否在允许的范围之内，或着在运 行时电压是否出现异常的波动等。
感应电的检测方法 .doc
电原检测电路
电 压 检 测 电 路
室外控制电路原理与维修
直流母线电压检测电路分析
. 室外交流220V电压通过硅桥整流、滤波电路滤波
后输出到IPM模块的P、N端，电压检测电路从直流母线
室外机控制板
海信第三代挂机变频空调简介
室 外 机 功 率 模 块
室 内 机 控 制 板
海信第三代挂机变频空调器采用弱电通讯工作 电压DC24V左右，开关电源采用集成电路设 计并与功率模块分离，功率模块采用光耦隔离 强电跟弱电，软件采用自制软件。 主要应用机型KFR-3066GW/BP、KFR3216GW/BP、KFR-3276GW/BP、KFR7001LW/BP、等
广西分公司用户服务部 2013年12月
1
变频机器的原理和电路分析 元器件检测方法 维修检修思路
2
3
1
变频机器的原理和电路分析
海信第一代挂机变频空调简介
室 内 机 控 制 板 室 外 机 功 率 模 块
海信第一代挂机变频空调器采用强电通讯工作 电压110V左右，开关电源采用分离式元器件 设计并将开关电源于功率模块合为一体，功率 模块采用光耦隔离强电与弱电，软件采用外协 软件。 主要应用机型KFR-28GW/BP、KFR2601GW/BP、KFR-3001GW/BP、KFR3002GW/BP、KF-2602GW/BP、KF2601GW/BP等
作用： 1）制热或制冷时用于自动控制室内温度 2）制热时用于控制辅助电加热器工作
室内盘管温度传感器
室内盘管温度传感器
安装位置:安装在室内蒸发器管道上，外
面用金属管包装，它直接与管道相接触，所测量 的温度接近制冷系统温度。 作用: 1）冬季制热时用来作防冷风控制 2）夏季制冷时用来进行过冷控制（防止系统制冷剂不足或室内蒸发器结霜） 3）用于控制室内风机的速度 4）与单片机配合实现故障自诊断（各传感器均有此功能） 5）在制热时辅助用于室外机除霜
6）在制热时用于防过载检测
室外环境、外盘管温度传感器 室外环境温度传感器
安装位置：安装在室外机散热器上，由塑 料件支撑，用来检测室外环境温度。 作用： 1）室外温度过低或过高时系统自动保护 2）制冷或制热时用于控制室外风机速度
室外盘管温度传感器
安装位置：安装在室外机散热器上，用金属管包装，用来检测 室外管道温度。 作用： 1）制热时用于室外机除霜 2）制冷或制热时用于过热保护或防冻结保护
室内机
室外机
通讯电路原理
室内机通讯线路
室外机通讯线路
弱电通讯电路
2
元器件检测方法
变压器
变压器
工作原理： 它是在一个闭合的E字铁心两边，一个线圈接交流电源，另一线圈接负载， 接交流电源的线圈称初级线圈，接负载的线圈称次级线圈。初经线圈通过变化的 电流，在次级线圈就产生出感应电势。感应电势的大小与初、次级线圈圈数多少 有关，如果变压器次级线圈的圈数（称为匝数）少于初级，则为降压变压器。 变压器的检测方法： 电压检测法：用万用表电压档测量变压器的初级线圈端的输入电压正常， 再检查变压器次级线圈端的输出电压。如无电压输出则表明变压器有故障。 电阻检测法：变压器的初级阻值一般为几百欧姆，次级（输出端）的阻值 一般为几欧姆。
室外机控制板
海信第二代挂机变频空调简介
室 内 机 控 制 板
室 外 机 功 率 模 块
海信第二代挂机变频空调器采用弱电通讯 工作电压DC24V左右，开关电源采用分离 式元器件设计并与功率模块分离，功率模 块采用光耦隔离强电跟弱电，软件采用外 协软件。 主要应用机型KFR-2802GW/BP、KFR3602GW/BP、KFR-3502GW/BP、KFR3601GW/BP、KFR-4001GW/BP、等
室内环境温度传感器
1、温度传感器特性 温度传感器主要由负温度系数的热敏电阻组成，当温度变化时，热敏 电阻值也发生变化，温度升高，电阻值减少；温度降低，电阻值增大。
2、温度传感器在空调器中位置不同，作用也略有不同。 空内环境温度传感器
安装位置:安装于室内蒸发器进风口，由塑料件 支撑，可用来检测室内环境温度是否达到设定值。
压 缩 机 压缩机温 度传感器
室外机控制器 变频器输出控制 除霜控制 风速控制 排气温度控制 AC过电流控制 保护输出控制
四通阀
室外 风机 故障指 示灯
盘管温度 传感器
室外温度 传感器
信号 发射
室温传 感器
状态显示
室外控制电路原理与维修
电压互感器检测电压电路
电压检测电路的作用：电压检测电路 是用来检测室外机供
R14
电流检测电路
电流检测电路
