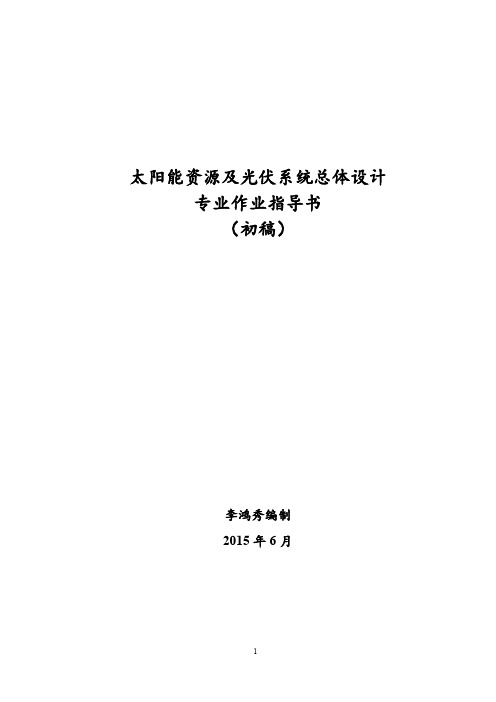

太阳能资源及光伏系统总体设计专业作业指导书（初稿）李鸿秀编制2015年6月前言为提高工效、统一技术原则，减少常见病和多发病、提高成品质量，明确专业技术管理制度、形成良好工作流程，特制定本部标准化作业指导书，本指导书太阳能资源和光伏系统总体设计专业的内容。

本指导书作为风光资源部的核心技术资料，严禁外传。

目录第1章概述 (4)第2章现场踏勘与资料收集 (5)2.1现场考察目的 (5)2.2现场考察工作 (5)2.3现场考察和资料收集工作整理 (15)第3章专业章节提资与编写 (20)3.1概述 (20)3.2专业章节编写 (21)3.3报告走校审流程及装订出版 (36)第4章附件 (37)第1章概述根据水电水利规划设计总院出版的《光伏发电工程可行性研究报告编制办法》（GD003-2011），光伏项目可行性研究报告共分为17章。

根据工作经验，可行性研究报告的编制大致分为如下三步：第一步现场踏勘与资料收集第二步专业章节编写第三步报告走校审流程、送审稿装订出版本方法对每一步的主要工作进行总结，光伏规划、经济测评等报告在此基础上进行简化，不再单独论述。

第2章现场踏勘与资料收集2.1现场考察目的现场考察是前期工作的基础，只有对现场情况进行充分了解，做报告时才能做到心中有数。

因此，对现场考察工作应特别重视，因资源专业通常以设总身份进行现场考察和资料收集，现场考察与资料收集部分按照设总的要求进行阐述。

2.2现场考察工作2.2.1出差前准备1、对项目情况进行了解1）我司在项目场址附近、所在省份是否有业绩；2）当地的太阳能资源大致情况（参考文件2《各省太阳能资源图集》）3）离项目场址最近的气象站、最近的太阳能辐射观测站（参考文件3《全国气象站分布》、文件4《中国气象辐射资料年册》）4）场址的地质情况，是否在断裂带5）项目占地及土地可利用性考察前需尽可能收集并梳理的资料主要有光伏电站区域示意图及范围坐标，总体规划报告，电网规划图，地形图、土地利用规划图（耕地、林地、农田），或存在的自然林、旅游、文物等保护区（核心区、缓冲区）的坐标范围，以及光伏电站区域内有无军事设施、压矿、村庄、坟地，用地是否可能涉及两个县级及两个以上的行政区，有无与建设光伏电站冲突的项目等敏感性因素等。

结合梳理的资料，明确光伏电站区域位置、范围以及光伏电站范围内及周围区域的地形、地貌。

预估占地面积、大致的范围拐点坐标、中心点坐标。

6）项目计划接入的变电站提前在地形图上将预选出的升压站或开关站、道路、布置组件区域、临建及敏感因素点等的位置粗略标注出来，根据标注情况一一实地考察，判断分析相应预选位置的可用性、可行性。

2、与业主沟通需要收集的资料出差前，应先与业主沟通我们需要收集的资料，并将可研收资清单（附件1）发给业主。

根据已有的资料和未收集的资料，确定具体的考察项目。

3、出差前提醒业主取得相关政府部门和单位的支持与配合开发单位应与发改委（局）、市（县）政府、国土部门、林业部门、电网公司等保持良好的沟通和协调，取得相关政府部门和单位的支持及配合，为顺利开展光伏电站考察工作打下坚实的基础。

开发单位首先要向相关政府部门和单位收集必备资料，为后期取得地方能源主管部门进入国家规划大盘子及项目备案做好准备。

表2-1：需政府部门和单位支持和配合的主要收资内容序号收资部门收集内容1发改委（局）能源规划报告、新能源规划报告、光伏规划报告2国土部门光伏电站所处区域1:10000或1:50000地形图、土地利用规划图等3气象部门光伏电站区域常规气象站和长期测光站太阳辐射、日照时数等太阳能资料4电网公司当地电网发展规划报告、电网规划图、电网地理接线图5环保局自然保护区范围、国家保护物种地等环境敏感点分布图6林业局林地保护资料及规划7旅游局、文物局规划区域旅游保护资料及规划，文物范围等……………4、确定考察日程安排与业主沟确定好考察项目后，经双方协商，确定考察行程安排。

一般情况下，考察行程中，项目场址、接入变电站、当地气象站是必须要考察的地点，其他的考察项目根据项目的具体情况而定。

目前荒漠电站已开发得较多，新类型项目大多为山地光伏电站、农光互补、渔光互补电站，但多数光伏电站处于偏僻地区或工业区，偏僻地区路况较复杂，有的光伏电站在Google Earth或地形图上标示有路，实地踏勘时可能会遇到受山体滑坡、泥石流自然灾害影响或其他原因的封路情况致使考察道路无法通行；有的道路不仅崎岖难行，甚至需要考察人员斩荆披棘踏出一条新“路”。

因此在考察前，面对路况复杂的光伏电站，考察人员提前通过Google Earth或地形图上制定两个或以上的考察路线，以便应对无法预料的突发情况，提高现场考察工作效率。

如考察路线拟定为：气象站—政府部门—现场—临近光伏电站—拟接入站（电力部门），或者政府部门—气象站—拟接入站（电力部门）—临建光伏电站—现场。

可以借助下表完成出差工作安排考察前准备工作是考察人员高效完成考察任务的前提条件，主要内容有：表2-2出差工作安排1、考察地点☐项目场址☐变电站☐气象站☐其他：2、日程安排航班/车次出发时间到达时间目的地3、携带工具☐笔记本电脑☐GPS☐收资清单☐其他：5、其他准备工作由于现场具体情况不明，不能预料到考察时可能面对的困难，因此考察人员应提前对自身的装备做好准备。

建议准备药品，食物、水、雨伞等防护物品，在着装上，也应穿类似于冲锋衣、登山鞋等方便舒适的服装。

为以防万一，出发前需对各个设备调试无误、准备就绪。

主要设备有GPS（可手机下载安装）、罗盘（指北针）、相机等。

GPS可根据掌握的坐标情况定位到具体位置，而且每到一个考察点，需随时利用GPS定位打点；罗盘（指北针）在考察时用来辨别方位；相机可对选点位置及周围环境进行拍照记录。

考察时随时记录每个考察点的路由轨迹、地形地貌变化及植被情况等，并尽量保持手机畅通，对信号差的地区，还需随身携带对讲机，方便考察人员随时沟通。

2.2.2现场考察1、项目现场1）了解土地用途是否符合当地规划；场内是否有军事、宗教、坟头等敏感设施、建筑；植被情况、地势、土质；周边是否有粉尘污染源；2）东西南北四个不同角度拍3~5张的现场场址照片，在有障碍物、树林、农田等敏感区域拍照片记录。

3）重点考察光伏电站拟选范围拐点坐标、重要敏感区，如与邻近保护区区域、有农田、村庄、学校、文物、公路、线路、光缆、信号塔、水井等区域。

在光伏电站“内业”工作准备完成后，已具备进入现场考察的条件，考察人员应对在Google Earth和地形图上看不清楚的区域及特殊的区域进行重点考察。

4）用GPS获取考察场址的拐点坐标、敏感区域坐标及海拔。

5）考察交通道路条件：考察人员应详细记录场址周围公路、铁路、港口等交通运输条件，如记录沿途的道路等级（国道、省道、县道还是乡道）、宽度及路面结构等，判断是否能满足光伏组件、逆变器和箱变、施工机械等设备及材料的进场要求。

并结合现场情况初步确定进场道路引接处位置，确定施工道路（检修道路）是采用新建道路方案或是可引用场内的现有道路进行扩建，减少施工期及造价。

以及确定现有道路的转弯半径是否满足运输要求等内容。

6）考察测光站：如果有测光站，需要对测光站进行详细考察，满足地面气象观测规范第11部分辐射观测(QX\T55-2007)、《地面气象观测规范》的要求。

7）地形地貌及植被情况：光伏电站对地形地貌要求比较高，首先需要平地或偏南坡，南坡含东南坡和西南坡，如光伏场区大部分为偏北坡，如西北、东北和北坡，可以初步判断该场区不适合做光伏电站开发，另外要求山坡坡度尽量小于30度，不要有太多沟壑，植被稀少。

避开灾害性地貌和容易产生遮挡的区域。

不同的地形地貌及植被，对光伏电站建设条件影响深度不一，可综合考虑现场条件对平整场地、挖填土石方等施工综合单价的影响，进而影响到建设投资总体造价水平的估算。

8）拟建场内升压站（开关站）位置：升压站（开关站）是光伏电站的重要组成部分，是变电升压的枢纽中心。

前期考察工作中，可结合电网规划资料、光伏电站规划容量、交通运输条件、自然环境条件等现场考察情况，初步拟定光伏电站升压站（开关站）位置。

光伏电站升压站（开关站）位置无须局限于一个方案，前期可考虑初定多个升压站（开关站）位置，以便后期发生不可预料的变数，及时优选出有利位置。

现场考察时拟建场内升压站（开关站）位置选用考虑的主要因素有：✧交通、生产、生活相对便利区域，有利于施工的设备材料、大型设备的运输并可减少进站道路投资，有利于生产、生活用水用电的引接等；✧应具有适宜的地质、地形条件，避开滑坡、溶洞、明暗河塘、岸边冲刷区、塌陷区和发震断裂地带等不良地质构造。

避开易发生滚石、泥石流的地段；✧避让自然保护区、文物保护区、军事设施区、矿藏区、旅游区、村庄、坟地等敏感性因素区域。

不占用基本农田，尽量利用荒地；还应注意尽量避免或减少破坏林木和环境自然地貌；✧综合考虑场内集电线路走向，接入及送出的线路长度，场内避免架空线路相互交叉跨越；考虑临近设施、周围环境的相互影响和协调。

避免海拔过高或过低，不利于站区防雷及防水。

9）地质条件：地质条件中褶皱、断层、节理构造的分布和特征、地质构造对地震等灾害具有控制作用，因而对光伏电站的安全稳定、沉降变形等具有重要意义；而滑坡、崩塌、岩溶、泥石流、风沙移动、河流冲刷与沉积对评价光伏电站建筑物的稳定性和预测工程地质条件变化的意义重大。

组件布置、拟建场内升压站、道路、集电线路方案均需结合现场地质条件确定，应尽量选择地层结构简单、地震烈度小、工程及水文地质条件较好、土质均匀的位置。

避开不良地质条件。

10）施工用水、用电及临建：考察光伏电站区域内或附近是否有条件便利的可引接用水、用电资源，根据现场情况对用水、用电方案进行对比优选。

对于可利用接引的方案，考察人员应确定施工用水、用电接引距离。

对于无可引接的用水、用电方案，可结合现场考虑选用打井取水或车辆运水，施工电源等方案。

临建指的是为光伏电站主体工程服务的建筑及其它设施，即临时施工场地，如现场办公用房，临时住宿、工棚、加工厂、道路等，现场考察时应综合考虑施工用水、用电，拟建升压站（开关站）位置、道路、线路走向、地形地势、周围环境等条件确定临建的位置。

11）集电线路的确定：光伏电站集电线路有架空线、电缆、电缆架空线混合三种接线方式，集电线路方案根据光伏电站场址所在位置、场址地势起伏情况、平均海拔高度、环境温度、工程区地质条件等现场实际条件对集电线路方案进行确定。

并结合现场地形地貌整体走势、升压站布置及尽可能控制造价的情况下，确定集电线路大致走向，避免与场内已有集电线路交叉。

光伏组件、升压站布置时还应与场内已有的集电线路保持安全距离。

目前光伏电站大多采用电缆或电缆架空线混合使用方式。
