吉林省人教A版高中数学必修二1.2.3空间几何体的直观图同步练习(考试)
人教A版高中数学必修二 1-2-3 空间几何体的直观图 检
1.2.3空间几何体的直观图时间:30分钟，总分：70分 班级： 姓名： 一、选择题 （共6小题，每题5分，共30分） 1.在斜二测画法的规则下，下列结论正确的是( )A ．角的水平放置的直观图不一定是角B ．相等的角在直观图中仍然相等C ．相等的线段在直观图中仍然相等D ．若两条线段平行，且相等，则在直观图中对应的两条线段仍然平行且相等 【答案】D【解析】由斜二测画法，得若两条线段平行，且相等，则在直观图中对应的两条线段仍然平行且相等，故选D.2.AB ＝2CD ，AB ∥x 轴，CD ∥y 轴，已知在直观图中，AB 的直观图是A ′B ′，CD 的直观图是C ′D ′，则( )A ．A ′B ′＝2C ′D ′ B ．A ′B ′＝C ′D ′ C ．A ′B ′＝4C ′D ′ D ．A ′B ′＝12C ′D ′【答案】C【解析】因为AB ∥x 轴，CD ∥y 轴，所以AB ＝A ′B ′，CD ＝2C ′D ′， 所以A ′B ′＝AB ＝2CD ＝2(2C ′D ′)＝4C ′D ′.3.已知一个正方形的直观图是一个平行四边形，其中有一边长为4，则此正方形的面积是（ ）A.16B.64C.16或64D.都不对 【答案】C【解析】根据直观图的画法，平行于x 轴的线段长度不变，平行于y 轴的线段变为原来的一半，于是长为4的边如果平行于x 轴，则正方形边长为4，面积为16，边长为4的边如果平行于y 轴，则正方形边长为8，面积是64.4.三角形ABC 的斜二侧直观图如图所示，则三角形ABC 的面积为（ ）A 、1B 、2CD 【答案】B【解析】用斜二测画法的法则，可知原图形是一个两边分别在,x y 轴的直角三角形，x 轴上的边长与原图形相等，y 轴上的边长是原图形边长的一半，由此得到平面图形的面积.因为1,245OA OB ACB ==∠=︒，,所以原图形中两直角边长分别为2,2，因此Rt ACB ∆的面积为12222S =⨯⨯=.故选B. 5.一个水平放置的平面图形的直观图是一个底角为45°，腰和上底长均为1的等腰梯形，则该平面图形的面积等于（ ） A.2221+B.221+C.21+D.22+ 【答案】D【解析】平面图形是上底长为1，下底长为21+，高为2的直角梯形.计算得面积为22+.故选D 。
人教A版高中数学必修二_123空间几何体的直观图(有答案)
人教A版高中数学必修二 1.2.3空间几何体的直观图【同步训练3】一、单选题1. 已知水平放置的△ABC按“斜二测画法”得到如右图所示的直观图，其中B′O′=C′O′=1, A′O′=，那么原△ABC是一个()A.等边三角形B.直角三角形C.三边中只有两边相等的等腰三角形D.三边互不相等的三角形2. 空间几何体的三视图如图所示，则此空间几何体的直观图为（）A. B.C. D.3. 一个建筑物上部为四棱锥，下部为长方体，且四棱锥的底面与长方体的上底面尺寸一样，已知长方体的长、宽、高分别为20m、5m、10m，四棱锥的高为8m，若按1︰500的比例画出它的直观图，那么直观图中，长方体的长、宽、高和棱锥的高应分别为()A.4cm, 1cm, 2cm, 1.6cmB.4cm, 0.5cm, 2cm, 0.8cmC.4cm, 0.5cm, 2cm, 1.6cmD.2cm, 0.5cm, 1cm, 0.8cm4. 利用斜二测画法得到的①三角形的直观图是三角形．②平行四边形的直观图是平行四边形．③正方形的直观图是正方形．④菱形的直观图是菱形．以上结论，正确的是( )A.①②B.①④C.③④D.①②③④5. 如图所示是一个物体的三视图，则此三视图所描述物体的直观图是()A. B. C. D.6. 如图所示是水平放置的的直观图，轴，，则是()A.直角三角形B.等腰三角形C.等边三角形D.等腰直角三角形7. 如图所示，△A′B′C′是水平放置的△ABC的直观图，则在△ABC的三边及中线AD中，最长的线段是（）A.ABB.ADC.BCD.AC参考答案与试题解析人教A版高中数学必修二 1.2.3空间几何体的直观图【同步训练3】一、单选题1.【答案】A【考点】平面图形的直观图两条直线垂直的判定斜二测画法【解析】原△ABC中，BO=OC=1,BC=2AO⊥BC目AO=2AO=√3．在直角△ABO和△ACO中|AB=√BO2+AO2=√1+3=2,AC=2．故△ABC等边三角形【解答】此题暂无解答2.【答案】A【考点】由三视图求体积二次函数的应用函数的最值及其几何意义【解析】选A．由已知中三视图的上部分是锥体，是三棱锥，满足条件的直观图的选项是选项A，由三视图可知，该几何体下部分是一个四棱柱．选项都正确．故选A．【解答】此题暂无解答3.【答案】C【考点】柱体、锥体、台体的体积计算由三视图求体积简单空间图形的三视图【解析】由比例尺可知长方体的长、宽、高和四棱锥的高分别为4cm，1cm，2cm和1.6cm，再结合斜二测画法，可知直观图的相应尺寸应分别为4cm,0.5cm,2cm,1.6cm,故选C．【解答】此题暂无解答【答案】A【考点】斜二测画法类比推理平面图形的直观图【解析】解：斜二测画法不改变平行性，但改变角的大小，所以①②正确，③④错误．【解答】此题暂无解答5.【答案】D【考点】由三视图求体积类比推理二次函数的应用【解析】正视图和左视图可以得到A，俯视图可以得到B和D，结合三视图的定义和作法即可得出选项．【解答】正视图和左视图相同，说明组合体上面是锥体，下面是正四棱柱或圆柱，俯视图可知下面是圆柱．故选：D6.【答案】A【考点】归纳推理平面向量的基本定理类比推理【解析】由直观图得到∠BAC=90∘，且AB=AC，所以△ABC是直角三角形．【解答】因为AB′|′轴，所以∠BAC=90∘，与x′轴平行的线段与原长因为A′B′=A′C′，直观图中与y轴平行的线段是原长度的12度相等，所以(AB+AC.所以△ABC是直角三角形．故选A7.【答案】【考点】平面图形的直观图类比推理演绎推理的基本方法【解析】因为A′B与y’轴重合，B′C’与×轴重合，所以(AB⊥BC,AB=2A′B′,BC=BCL．所以在直角△ABC中，AC为斜边，故AB<AD<AC,BC<AC故选D．【解答】此题暂无解答。
人教版高中数学必修二同步练习,空间几何体的直观图
人教版高中数学同步练习1.2.3 空间几何体的直观图一、基础过关 1．下列结论：①角的水平放置的直观图一定是角； ②相等的角在直观图中仍然相等； ③相等的线段在直观图中仍然相等；④两条平行线段在直观图中对应的两条线段仍然平行． 其中正确的有( )A ．①②B ．①④C ．③④D ．①③④ 2．在用斜二测画法画水平放置的△ABC 时，若∠A 的两边分别平行于x 轴、y 轴，则在直观图中∠A ′等于( ) A ．45°B ．135°C ．90°D ．45°或135°3．下面每个选项的2个边长为1的正△ABC 的直观图不是全等三角形的一组是( )4．如图甲所示为一个平面图形的直观图，则此平面图形可能是图乙中的( )5．利用斜二测画法得到： ①三角形的直观图是三角形； ②平行四边形的直观图是平行四边形； ③正方形的直观图是正方形； ④菱形的直观图是菱形．以上结论中，正确的是______________．(填序号)6．水平放置的△ABC 的斜二测直观图如图所示，已知A ′C ′＝3，B ′C ′＝2，则AB 边上的中线的实际长度为____________．7．如图是一梯形OABC的直观图，其直观图面积为S.求梯形OABC的面积．8．如图所示，已知几何体的三视图，用斜二测画法画出它的直观图．二、能力提升9．如图，正方形O′A′B′C′的边长为1 cm，它是水平放置的一个平面图形的直观图，则原图的周长是()A．8 cm B．6 cmC．2(1＋3) cm D．2(1＋2) cm10．如图所示的是水平放置的△ABC在直角坐标系的直观图，其中D′是A′C′的中点，且∠A′C′B′≠30°，则原图形中与线段BD的长相等的线段有________条．11．如图所示，为一个水平放置的正方形ABCO，它在直角坐标系xOy中，点B的坐标为(2,2)，则在用斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为________．12．如图所示，梯形ABCD中，AB∥CD，AB＝4 cm，CD＝2 cm，∠DAB＝30°，AD＝3 cm，试画出它的直观图．三、探究与拓展13．在水平放置的平面α内有一个边长为1的正方形A′B′C′D′，如图，其中的对角线A′C′在水平位置，已知该正方形是某个四边形用斜二测画法画出的直观图，试画出该四边形的真实图形并求出其面积．答案1．B 2.D 3.C 4.C 5.①② 6.2.57．解 设O ′C ′＝h ，则原梯形是一个直角梯形且高为2h .过C ′作C ′D ′⊥O ′A ′于D ′，则C ′D ′＝22h . 由题意知12C ′D ′(C ′B ′＋O ′A ′)＝S .即24h (C ′B ′＋O ′A ′)＝S . 又原直角梯形面积为S ′＝12·2h (C ′B ′＋O ′A ′)＝h (C ′B ′＋O ′A ′)＝4S2＝22S .所以梯形OABC 的面积为22S .8．解 (1)作出长方体的直观图ABCD －A 1B 1C 1D 1，如图a 所示；(2)再以上底面A 1B 1C 1D 1的对角线交点为原点建立x ′，y ′，z ′轴，如图b 所示，在z ′上取点V ′，使得V ′O ′的长度为棱锥的高，连接V ′A 1，V ′B 1，V ′C 1，V ′D 1，得到四棱锥的直观图，如图b ；(3)擦去辅助线和坐标轴，遮住部分用虚线表示，得到几何体的直观图，如图c.9．A 10.2 11.2212．解 画法：步骤：(1)如图a 所示，在梯形ABCD 中， 以边AB 所在的直线为x 轴，点A 为原点， 建立平面直角坐标系xOy .如图b 所示，画出对应的x ′轴，y ′轴，使∠x ′O ′y ′＝45°. (2)在图a 中，过D 点作DE ⊥x 轴，垂足为E .在图b 中， 在x ′轴上取A ′B ′＝AB ＝4 cm ，A ′E ′＝AE ＝323≈2.598 cm ；过点E ′作E ′D ′∥y ′轴，使E ′D ′＝12ED ＝12×32＝0.75 cm ，再过点D ′作D ′C ′∥x ′轴，且使D ′C ′＝DC ＝2 cm.(3)连接A ′D ′、B ′C ′，并擦去x ′轴与y ′轴及其他一些辅助线，如图c 所示，则四边形A ′B ′C ′D ′就是所求作的直观图．13．解 四边形ABCD 的真实图形如图所示，∵A ′C ′在水平位置，A ′B ′C ′D ′为正方形，∴∠D ′A ′C ′＝∠A ′C ′B ′ ＝45°，∴在原四边形ABCD 中， DA ⊥AC ，AC ⊥BC ， ∵DA ＝2D ′A ′＝2， AC ＝A ′C ′＝2， ∴S 四边形ABCD ＝AC ·AD ＝2 2.。
人教A版高中数学必修二课件1.2.3 空间几何体的直观图3
方法技能
在画水平放置的平面图形的直观图时,选取适当的直角坐标系是关键, 一般要使平面多边形尽可能多的顶点在坐标轴上,以便于画点.原图 中不平行于坐标轴的线段可以通过作平行于坐标轴的线段来完成.
(2)画底面.作水平放置的三角形(俯视图)的直观图△ABC. (3)画侧棱.过A,B,C各点分别作z轴的平行线,并在这些平行线上分别截 取线段AA′,BB′,CC′,且AA′=BB′=CC′.(侧视图中矩形的高) (4)成图,顺次连接A′,B′,C′,并加以整理(擦去辅助线,将遮挡部分用虚线 表示),得到的图形就是所求的几何体的直观图.
即时训练1-1:用斜二测画法画如图所示边长为4 cm的水平放置的正三角 形的直观图.
解:(1)如图①所示,以BC边所在的直线为x轴,以BC边上的高线AO所在 的直线为y轴.建立平面直角坐标系.
解:(2)画对应的 x′轴、y′轴, 使∠x′O′y′=45°. 在 x′轴上截取 O′B′=O′C′=OB=OC=2 cm,
(2)画底面.按x′轴、y′轴画正五边形的直观图ABCDE. (3)画侧棱.过点A,B,C,D,E分别作z′轴的平行线,并在这些平行线上分别 截取AA′,BB′,CC′,DD′,EE′都等于正视图的高. (4)成图.顺次连接A′,B′,C′,D′,E′,去掉辅助线,改被挡部分为虚线,如图② 所示.
方法技能
(3)原图的面积 S 与直观图的面积 S′之间的关系为 S=2 2 S′.
即时训练 3-1:等腰梯形 ABCD 中,上底 CD=1,腰 AD=CB= 2 ,下底 AB=3,以下 底所在直线为 x 轴,则由斜二测画法画出的直观图 A′B′C′D′的面积

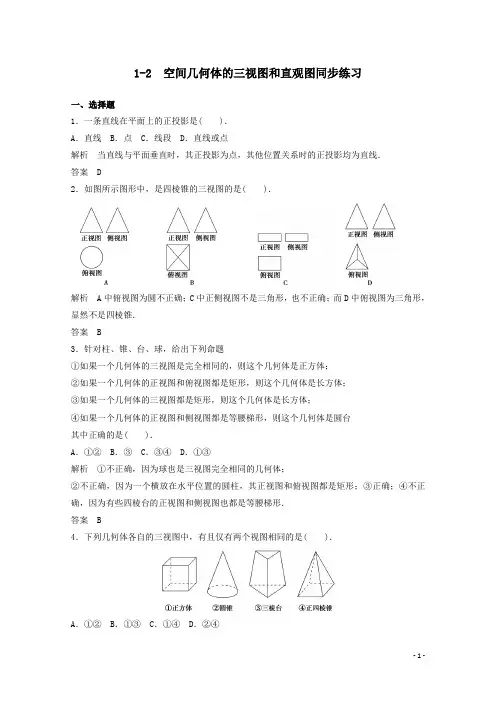

2、高中数学 1-2空间几何体的三视图和直观图同步练习
1-2 空间几何体的三视图和直观图同步练习一、选择题1．一条直线在平面上的正投影是( )．A．直线 B．点 C．线段 D．直线或点解析当直线与平面垂直时，其正投影为点，其他位置关系时的正投影均为直线．答案 D2．如图所示图形中，是四棱锥的三视图的是( )．解析A中俯视图为圆不正确；C中正侧视图不是三角形，也不正确；而D中俯视图为三角形，显然不是四棱锥．答案 B3．针对柱、锥、台、球，给出下列命题①如果一个几何体的三视图是完全相同的，则这个几何体是正方体；②如果一个几何体的正视图和俯视图都是矩形，则这个几何体是长方体；③如果一个几何体的三视图都是矩形，则这个几何体是长方体；④如果一个几何体的正视图和侧视图都是等腰梯形，则这个几何体是圆台其中正确的是( )．A．①② B．③ C．③④ D．①③解析①不正确，因为球也是三视图完全相同的几何体；②不正确，因为一个横放在水平位置的圆柱，其正视图和俯视图都是矩形；③正确；④不正确，因为有些四棱台的正视图和侧视图也都是等腰梯形．答案 B4．下列几何体各自的三视图中，有且仅有两个视图相同的是( )．A．①② B．①③ C．①④ D．②④解析①的三个三视图都是正方形；②的正视图与侧视图都是等腰三角形，俯视图是圆及圆心；③的三个视图都不相同；④的正视图与侧视图相同，都是等腰三角形，俯视图为正方形．答案 D5．如图所示，在这4个几何体各自的三视图中，有且仅有两个视图相同的是( )A．①②B．①③ C．①④D．②④解析：①正方体的正视图、侧视图、俯视图都是正方形；②圆锥的正视图、侧视图、俯视图依次为：三角形、三角形、圆及圆心；③三棱台的正视图、侧视图、俯视图依次为：梯形、梯形(两梯形不同)、三角形(内外两个三角形，且对应顶点相连)；④正四棱锥的正视图、侧视图、俯视图依次为：三角形、三角形、正方形及中心．答案：D6．若某几何体的三视图如图所示，则这个几何体可以是( )．解析A中正视图、俯视图不对，故A错．B中正视图、侧视图不对，故B错．C中侧视图、俯视图不对，故C错，故选D.答案 D二、填空题7．一个图形的投影是一条线段，这个图形不可能是下列图形中的________(填序号)．①线段；②直线；③圆；④梯形；⑤长方体．解析②的投影是直线或点，对于③④，当图形所在面与投影面垂直时，其投影为线段，而⑤的投影显然不可能是平面图形．答案②⑤8．如图所示为一个简单组合体的三视图，它的上部是一个________，下部是一个________．解析 这是一个组合体，上部为圆锥．下部为圆柱． 答案 圆锥 圆柱9．在棱长为1的正方体ABCD-A 1B 1C 1D 1中，对角线AC 1在六个面上的投影长度总和是________． 解析 正方体的体对角线在各个面上的投影是正方体各个面上的对角线，因而其长度都是2，所以其和为6 2. 答案 6 210．设某几何体的三视图如下(尺寸的长度单位为m)．则该几何体的高为________m ，底面面积为________m 2.解析 由三视图可知，该几何体为三棱锥(如图)，AC ＝4，BD ＝3，高为2.S △ABC ＝12AC ·BD ＝12×4×3＝6.答案 2 6 三、解答题11．画出如图所示的空间图形的三视图(阴影部分为正面)．解 该几何体是在一正方体上面放一个圆台，其三视图如图所示．综合提高 限时25分钟12．说出下列三视图表示的几何体，并画出该几何体．解该三视图表示的几何体是截去一角的正方体．如图所示．选作题如图所示，图(2)是图(1)中实物的正视图和俯视图，你认为正确吗？如果不正确，请找出错误并改正，然后画出它的侧视图．解图(1)是由两个长方体组合而成的，正视图正确，俯视图错误．俯视图应该画出不可见轮廓(用虚线表示)，侧视图轮廓是一个矩形，有一条可视的交线(用实线表示)，正确画法如下图所示．。
最新人教版高中数学必修2课时同步测题(全册 共236页 附解析)
最新人教版高中数学必修2课时同步测题（全册共236页附解析）目录1.1 空间几何体的结构1.1.1 棱柱、棱锥、棱台的结构特征1.1.2 圆柱、圆锥、圆台、球、简单组合体的结构特征1.2 空间几何体的三视图和直观图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图1.2.3 空间几何体的直观图1.3 空间几何体的表面积与体积1.3.1 柱体、锥体、台体的表面积与体积1.3.2 球的体积和表面积章末复习课第一单元评估验收卷(一)第二章点、直线、平面之间的位置关系2.1 空间点、直线、平面之间的位置关系2.1.1 平面第二章点、直线、平面之间的位置关系2.1 空间点、直线、平面之间的位置关系2.1.2 空间中直线与直线之间的位置关系2.1.3 空间中直线与平面之间的位置关系2.1.4 平面与平面之间的位置关系2.2 直线、平面平行的判定及其性质2.2.1 直线与平面平行的判定2.2.2 平面与平面平行的判定2.2.3 直线与平面平行的性质2.2.4 平面与平面平行的性质2.3 直线、平面垂直的判定及其性质2.3.1 直线与平面垂直的判定2.3.2 平面与平面垂直的判定2.3.3 直线与平面垂直的性质2.3.4 平面与平面垂直的性质章末复习课第二单元评估验收卷(二)第三章直线与方程3.1 直线的倾斜角与斜率3.1.1 倾斜角与斜率3.1.2 两条直线平行与垂直的判定3.2 直线的方程3.2.1 直线的点斜式方程3.2.2 直线的两点式方程第一章空间几何体1.1 空间几何体的结构1.1.1 棱柱、棱锥、棱台的结构特征A级基础巩固一、选择题1．下列几何体中棱柱有()A．5个B．4个C．3个D．2个解析：由棱柱的定义及几何特征，①③为棱柱．答案：D2．对有两个面互相平行，其余各面都是梯形的多面体，以下说法正确的是()A．棱柱B．棱锥C．棱台D．一定不是棱柱、棱锥解析：根据棱柱、棱锥、棱台的特征，一定不是棱柱、棱锥．答案：D3．下列图形经过折叠可以围成一个棱柱的是()解析：A、B、C、中底面多边形的边数与侧面数不相等．答案：D4．由5个面围成的多面体，其中上、下两个面是相似三角形，其余三个面都是梯形，并且这些梯形的腰延长后能相交于一点，则该多面体是()A．三棱柱B．三棱台C．三棱锥D．四棱锥解析：根据棱台的定义可判断知道多面体为三棱台．答案：B5．某同学制作了一个对面图案均相同的正方形礼品盒，如图所示，则这个正方体礼品盒的表面展开图应该为(对面是相同的图案)()解析：其展开图是沿盒子的棱剪开，无论从哪个棱剪开，剪开的相邻面在展开在图中可以不相邻，但未剪开的相邻面在展开图中一定相邻，又相同的图案是盒子相对的面，展开后绝不能相邻．答案：A二、填空题6.如图所示，正方形ABCD中，E，F分别为CD，BC的中点，沿AE，AF，EF将其折成一个多面体，则此多面体是________．解析：折叠后，各面均为三角形，且点B、C、D重合为一点，因此该多面体为三棱锥(四面体)．答案：三棱锥(四面体)7．一个棱柱有10个顶点，所有的侧棱长的和为60 cm，则每条侧棱长为________cm.解析：由题设，该棱柱为五棱柱，共5条侧棱．所以每条侧棱的长为605＝12(cm)．答案：128．①有两个面互相平行，其余各面都是平行四边形的几何体的侧棱一定不相交于一点，故一定不是棱台；②两个互相平行的面是平行四边形，其余各面是四边形的几何体不一定是棱台；③两个互相平行的面是正方形，其余各面是四边形的几何体一定是棱台．其中正确说法的个数为________．解析：①正确，因为具有这些特征的几何体的侧棱一定不相交于一点，故一定不是棱台；②正确；③不正确，当两个平行的正方形完全相等时，一定不是棱台．答案：29．根据如图所示的几何体的表面展开图，画出立体图形．解：图①是以ABCD为底面，P为顶点的四棱锥．图②是以ABCD和A1B1C1D1为底面的棱柱．其图形如图所示．B级能力提升1.如图所示，将装有水的长方体水槽固定底面一边后倾斜一个小角度，则倾斜后水槽中的水形成的几何体是()A．棱柱B．棱台C．棱柱与棱锥的组合体D．不能确定解析：如图所示，倾斜小角度后，因为平面AA1D1D∥平面BB1C1C，所以有水的部分始终有两个平面平行，而其余各面都易证是平行四边形(水面与两平行平面的交线)因此呈棱柱形状．答案：A2．一个正方体的六个面上分别标有字母A，B，C，D，E，F，下图是此正方体的两种不同放置，则与D面相对的面上的字母是________．解析：由图知，标字母C的平面与标有A、B、D、E的面相邻，则与D面相对的面为E面，或B面，若B面与D面相对，则A面与B面相对，这时图②不可能，故只能与D面相对的面上字母为B.答案：B3.如图所示，M是棱长为2 cm的正方体ABCD-A1B1C1D1的棱CC1的中点，求沿正方体表面从点A到点M的最短路程．解：若以BC为轴展开，则A，M两点连成的线段所在的直角三角形的两直角边的长度分别为2 cm，3 cm，故两点之间的距离是13 cm.若以BB1为轴展开，则A，M两点连成的线段所在的直角三角形的两直角边的长度分别为1，4，故两点之间的距离是17 cm.故沿正方体表面从点A到点M的最短路程是13 cm.第一章空间几何体1.1 空间几何体的结构1.1.2 圆柱、圆锥、圆台、球、简单组合体的结构特征A级基础巩固一、选择题1．下列几何体中是旋转体的是()①圆柱②六棱锥③正方体④球体⑤四面体A．①和⑤B．①C．③和④D．①和④解析：圆柱、球体是旋转体，其余均为多面体．答案：D2．如图所示的简单组合体的结构特征是()A．由两个四棱锥组合成的B．由一个三棱锥和一个四棱锥组合成的C．由一个四棱锥和一个四棱柱组合成的D．由一个四棱锥和一个四棱台组合成的解析：这个8面体是由两个四棱锥组合而成．答案：A3．下图是由哪个平面图形旋转得到的()解析：图中几何体由圆锥、圆台组合而成，可由A中图形绕图中虚线旋转360°得到．答案：A4．如图所示的几何体是从一个圆柱中挖去一个以圆柱的上底面为底面，下底面圆心为顶点的圆锥而得到的．现用一个平面去截这个几何体，若这个平面平行于底面，那么截面图形为()解析：截面图形应为图C所示的圆环面．答案：C5．用一张长为8、宽为4的矩形硬纸卷成圆柱的侧面，则相应圆柱的底面半径是()A．2 B．2πC.2π或4πD.π2或π4解析：如图所示，设底面半径为r，若矩形的长8恰好为卷成圆柱底面的周长，则2πr＝8，所以r＝4π；同理，若矩形的宽4恰好为卷成圆柱的底面周长，则2πr＝4，所以r＝2π.所以选C.答案：C二、填空题6．等腰三角形绕底边上的高所在的直线旋转180°，所得几何体是________．解析：结合旋转体及圆锥的特征知，所得几何体为圆锥．答案：圆锥7．给出下列说法：①圆柱的母线与它的轴可以不平行；②圆锥的顶点、圆锥底面圆周上任意一点及底面圆的圆心三点的连线，都可以构成直角三角形；③在圆台的上、下两底面圆周上各取一点，则这两点的连线是圆台的母线；④圆柱的任意两条母线所在的直线是互相平行的．其中正确的是____________(填序号)．解析：由旋转体的形成与几何特征可知①③错误，②④正确．答案：②④8．如图是一个几何体的表面展成的平面图形，则这个几何体是__________．答案：圆柱三、解答题9．如图所示的物体是运动器材——空竹，你能描述它的几何特征吗？解：此几何体是由两个大圆柱、两个小圆柱和两个小圆台组合而成的．10．如图所示，用一个平行于圆锥SO底面的平面截这个圆锥，截得圆台上、下底面的半径分别2 cm和5 cm，圆台的母线长是12 cm，求圆锥SO的母线长．解：如图，过圆台的轴作截面，截面为等腰梯形ABCD，由已知可得上底半径O1A＝2 cm，下底半径OB＝5 cm，且腰长AB＝12 cm.设截得此圆台的圆锥的母线长为l，则由△SAO1∽△SBO，可得l－12 l＝25，所以l＝20 cm.故截得此圆台的圆锥的母线长为20 cm.B级能力提升1．如图所示的平面中阴影部分绕中间轴旋转一周，形成的几何体形状为()A．一个球体B．一个球体中间挖出一个圆柱C．一个圆柱D．一个球体中间挖去一个长方体解析：外面的圆旋转形成一个球，里面的长方形旋转形成一个圆柱．所有形成的几何为一个球体挖出一个圆柱．答案：B2．一个半径为5 cm的球，被一平面所截，球心到截面圆心的距离为4 cm，则截面圆面积为__________cm2.解析：如图所示，过球心O作轴截面，设截面圆的圆心为O1，其半径为r.由球的性质，OO1⊥CD.在Rt△OO1C中，R＝OC＝5，OO1＝4，则O1C＝3，所以截面圆的面积S＝π·r2＝π·O1C2＝9π.答案：9π3．如图，底面半径为1，高为2的圆柱，在A点有一只蚂蚁，现在这只蚂蚁要围绕圆柱由A点爬到B点，问蚂蚁爬行的最短距离是多少？解：把圆柱的侧面沿AB剪开，然后展开成为平面图形——矩形，如图所示，连接AB′，即为蚂蚁爬行的最短距离．因为AB＝A′B′＝2，AA′为底面圆的周长，且AA′＝2π×1＝2π.所以AB′＝A′B′2＋AA′2＝4＋（2π）2＝21＋π2，所以蚂蚁爬行的最短距离为21＋π2.第一章空间几何体1.2 空间几何体的三视图和直观图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图A级基础巩固一、选择题1．以下关于投影的叙述不正确的是()A．手影就是一种投影B．中心投影的投影线相交于点光源C．斜投影的投影线不平行D．正投影的投影线和投影面垂直解析：平行投影的投影线互相平行，分为正投影和斜投影两种，故C错．2．如图所示，水平放置的圆柱形物体的三视图是()答案：A3．如图，在直角三角形ABC，∠ACB＝90°，△ABC绕边AB 所在直线旋转一周形成的几何体的正视图为()解析：由题意，该几何体是两个同底的圆锥组成的简单组合体，且上部分圆锥比底部圆锥高，所以正视图应为选项B.答案：B4．一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是()A．球B．三棱锥C．正方体D．圆柱解析：球的三视图都是圆；三棱锥的三视图都是全等的三角形；正方体的三视图都是正方形；圆柱的底面放置在水平面上，则其俯视图是圆，正视图是矩形，故几何体不可能是圆柱．5.一个四棱锥S-ABCD，底面是正方形，各侧棱长相等，如图所示，其正视图是一等腰三角形，其腰长与图中等长的线段是()A．AB B．SBC．BC D．SE解析：正视图的投影面应是过点E与底面ABCD垂直的平面，所以侧棱SB在投影面上的投影为线段SE.答案：D二、填空题6．下列几何体各自的三视图中，有且仅有两个视图相同的是________(填序号)．①正方体②圆锥③三棱台④正四棱锥解析：在各自的三视图中，①正方体的三个视图都相同；②圆锥有两个视图相同；③三棱台的三个视图都不同；④正四棱锥有两个视图相同．所以满足仅有两个视图相同的是②④.答案：②④7．一个简单几何体的正视图、侧视图如图所示，则其俯视图不可能为：①长方形；②正方形；③圆．其中满足条件的序号是________．答案：②③8．下图中的三视图表示的几何体是________．解析：根据三视图的生成可知，该几何体为三棱柱．答案：三棱柱三、解答题9．根据三视图(如图所示)想象物体原形，指出其结构特征，并画出物体的实物草图．解：由俯视图知，该几何体的底面是一直角梯形；由正视图知，该几何体是一四棱锥，且有一侧棱与底面垂直．所以该几何体如图所示．10．画出图中3个图形的指定视图．解：如图所示．B级能力提升1．如图所示为一个简单几何体的三视图，则其对应的实物图是()答案：A2．已知正三棱锥V-ABC的正视图、俯视图如图所示，它的侧棱VA＝2，底面的边AC＝3，则由该三棱锥得到的侧视图的面积为________．解析：正三棱锥V-ABC的侧视图不是一个等腰三角形，而是一个以一条侧棱、该侧棱所对面的斜高和底面正三角形的一条高构成的三角形，如侧视图所示(其中VF是斜高)，由所给数据知原几何体的高为3，且CF＝3 2.故侧视图的面积为S＝12×32×3＝334.答案：33 43．如图所示的是某两个几何体的三视图，试判断这两个几何体的形状．解：①由俯视图知该几何体为多面体，结合正视图和侧视图知，几何体应为正六棱锥．②由几何体的三视图知该几何体的底面是圆，相交的一部分是一个与底面同圆心的圆，正视图和侧视图是由两个全等的等腰梯形组成的．故该几何体是两个圆台的组合体．第一章空间几何体1.2 空间几何体的三视图和直观图1.2.3 空间几何体的直观图A级基础巩固一、选择题1．关于斜二测画法所得直观图，以下说法正确的是()A．等腰三角形的直观图仍是等腰三角形B．正方形的直观图为平行四边形C．梯形的直观图不是梯形D．正三角形的直观图一定为等腰三角形解析：由直观图的性质知B正确．答案：B2．利用斜二测画法画边长为3 cm的正方形的直观图，正确的是图中的()解析：正方形的直观图应是平行四边形，且相邻两边的边长之比为2∶1.答案：C3．如图，用斜二测画法画一个水平放置的平面图形为一个正方形，则原来图形的形状是()解析：直观图中正方形的对角线为2，故在平面图形中平行四边形的高为22，只有A项满足条件，故A正确．答案：A4．已知两个圆锥，底面重合在一起，其中一个圆锥顶点到底面的距离为2 cm，另一个圆锥顶点到底面的距离为3 cm，则其直观图中这两个顶点之间的距离为()A．2 cm B．3 cm C．2.5 cm D．5 cm解析：因为这两个顶点连线与圆锥底面垂直，现在距离为5 cm，而在直观图中根据平行于z轴的线段长度不变，仍为5 cm.答案：D5．若一个三角形采用斜二测画法，得到的直观图的面积是原三角形面积的()A.24B．2倍 C.22 D.2倍解析：底不变，只研究高的情况即可，此结论应识记．答案：A二、填空题6．如图所示，△A′B′C′是△ABC的水平放置的直观图，A′B′∥y轴，则△ABC是________三角形．解析：由于A′B′∥y轴，所以在原图中AB∥y轴，故△ABC为直角三角形．答案：直角7．已知△ABC的直观图如图所示，则△ABC的面积为________．解析：△ABC中，∠A＝90°，AB＝3，AC＝6，所以S＝12×3×6＝9.答案：98．如图所示，水平放置的△ABC的斜二测直观图是图中的△A′B′C′，已知A′C′＝6，B′C′＝4，则AB边的实际长度是_______．解析：在原图中AC＝6，BC＝4×2＝8，∠AOB＝90°，所以AB＝62＋82＝10.答案：10三、解答题9．如图所示，已知水平放置的平面图形的直观图是一等腰直角三角形ABC，且AB＝BC＝1，试画出它的原图形．解：(1)在如图所示的图形中画相应的x轴、y轴，使∠xOy＝90°(O与A′重合)；(2)在x轴上取C′，使A′C′＝AC，在y轴上取B′，使A′B′＝2AB；(3)连接B′C′，则△A′B′C′就是原图形．10．画出底面是正方形、侧棱均相等的四棱锥的直观图(棱锥的高不做具体要求)．解：画法：(1)画轴．画Ox轴、Oy轴、Oz轴，∠xOy＝45°(135°)，∠xOz＝90°，如图．(2)画底面．以O为中心在xOy平面内，画出底面正方形的直观图ABCD.(3)画顶点．在Oz轴上截取OP，使OP的长度是四棱锥的高．(4)成图．顺次连接PA、PB、PC、PD，并擦去辅助线，得四棱锥的直观图．B级能力提升1．水平放置的△ABC有一边在水平线上，它的斜二测直观图是正△A′B′C′，则△ABC为()A．锐角三角形B．直角三角形C．钝角三角形D．以上都有可能解析：如下图所示，斜二测直观图还原为平面图形，故△ABC 是钝角三角形．答案：C2.如图，Rt△O′A′B′是一平面图形的直观图，直角边O′B′＝1，则这个平面图形的面积是________．解析：因为O′B＝1，所以O′A′＝2，所以在Rt△OAB中，∠AOB＝90°，OB＝1，OA＝2 2.所以S△AOB＝12×1×22＝ 2.答案：23．如图是一个空间几何体的三视图，试用斜二测画法画出它的直观图．解：根据三视图可以想象出这个几何体是六棱台．(1)画轴．如图①，画x轴、y轴、z轴，使∠xOy＝45°，∠xOz ＝90°.(2)画两底面，由三视图知该几何体为六棱台，用斜二测画法画出底面正六边形ABCDEF，在z轴上截取OO′，使OO′等于三视图中的相应高度，过O′作Ox的平行线O′x′，Oy的平行线O′y′，利用O′x与O′y′画出底面正六边形A′B′C′D′E′F′.(3)成图．连接A′A，B′B，C′C，D′D，E′E，F′F，整理得到三视图表示的几何体的直观图，如图②.第一章空间几何体1.3 空间几何体的表面积与体积1.3.1 柱体、锥体、台体的表面积与体积A级基础巩固一、选择题1．轴截面是正三角形的圆锥称作等边圆锥，则等边圆锥的侧面积是底面积的( )A ．4倍B ．3倍 C.2倍D ．2倍解析：设轴截面正三角形的边长为2a ，所以S 底＝πa 2，S 侧＝πa ·2a ＝2πa 2，因此S 侧＝2S 底． 答案：D2.如图所示，ABC A ′B ′C ′是体积为1的棱柱，则四棱锥C -AA ′B ′B 的体积是( )A.13B.12C.23D.34解析：因为V C A ′B ′C ′＝13V 柱＝13，所以V C AA ′B ′B ＝1－13＝23.答案：C3．若一个圆锥的轴截面是等边三角形，其面积为3，则这个圆锥的全面积为( )A ．3πB ．33πC ．6πD ．9π解析：由于圆锥的轴截面是等边三角形，所以2r ＝l ， 又S 轴＝12×l 2×sin 60°＝34l 2＝3，所以l ＝2，r ＝1.所以S圆锥表＝πr2＋πrl＝π＋2π＝3π.故选A.答案：A4.(2015·课标全国Ⅰ卷)《九章算术》是我国古代内容极为丰富的数学名著，书中有如下问题：“今有委米依恒内角，下周八尺，高五尺．问：积及为米几何？”其意思为：“在屋内墙角处堆放米(如图所示，米堆为一个圆锥的四分之一)，米堆底部的弧长为8尺，米堆的高为5尺，问米堆的体积和堆放的米各为多少？”已知1斛米的体积约为1.62立方尺，圆周率约为3，估算出堆放米约有()A．14斛B．22斛C．36斛D．66斛解析：由l＝14×2πr＝8得圆锥底面的半径r＝16π≈163，所以米堆的体积V＝14×13πr2h＝14×2569×5＝3209(立方尺)，所以堆放的米有3209÷1.62≈22(斛)．答案：B5.已知正方体的8个顶点中，有4个为侧面是等边三角形的一三棱锥的顶点，则这个三棱锥与正方体的表面积之比为()A．1∶ 2 B．1∶ 3C．2∶ 2 D．3∶ 6解析：棱锥B′ ACD′为适合条件的棱锥，四个面为全等的等边三角形，设正方体的边长为1，则B′C＝2，S△B′AC＝3 2.三棱锥的表面积S 锥＝4×32＝23，又正方体的表面积S 正＝6. 因此S 锥∶S 正＝23∶6＝1∶ 3. 答案：B 二、填空题6．若一个圆台的正视图如图所示，则其侧面积为________．解析：由正视图可知，该圆台的上、下底面圆的半径分别为1，2，其高为2，所以其母线长l ＝⎝ ⎛⎭⎪⎫4－222＋22＝5， 所以S 侧＝π(1＋2)×5＝35π. 答案：35π7．下图是一个空间几何体的三视图，这个几何体的体积是________．解析：由图可知几何体是一个圆柱内挖去一个圆锥所得的几何体，V ＝V 圆柱－V 圆锥＝π×22×3－13π×22×3＝8π.答案：8π8．(2015·福建卷)某几何体的三视图如图所示，则该几何体的表面积等于________．解析：由三视图知，该几何体是直四棱柱，底面是直角梯形，且底面梯形的周长为4＋ 2.则S侧＝8＋22，S底＝2×（1＋2）2×1＝3.故S表＝S侧＋S底＝11＋2 2.答案：11＋22三、解答题9．已知圆柱的侧面展开图是长、宽分别为2π和4π的矩形，求这个圆柱的体积．解：设圆柱的底面半径为R，高为h，当圆柱的底面周长为2π时，h＝4π，由2πR＝2π，得R＝1，所以V圆柱＝πR2h＝4π2.当圆柱的底面周长为4π时，h＝2π，由2πR＝4π，得R＝2，所以V圆柱＝πR2h＝4π·2π＝8π2.所以圆柱的体积为4π2或8π2.10．一个正三棱柱的三视图如图所示(单位：cm)，求这个正三棱柱的表面积与体积．解：由三视图知直观图如图所示，则高AA′＝2 cm，底面高B′D′＝23cm ，所以底面边长A ′B ′＝23×23＝4(cm)．一个底面的面积为12×23×4＝43(cm 2)．所以表面积S ＝2×43＋4×2×3＝24＋83(cm 2)， V ＝43×2＝83(cm 3)．所以表面积为(24＋83)cm 2，体积为83(cm 3)．B 级 能力提升1.某几何体的三视图如图所示，俯视图是由一个半圆与其直径组成的图形，则此几何体的体积是( )A.203π B.103π C ．6πD.163π 解析：该几何体的上方是以2为底面圆的半径，高为2的圆锥的一半，下方是以2为底面圆的半径，高为1的圆柱的一半，其体积为V ＝π×22×12＋12×13π×22×2＝2π＋43π＝103π.答案：B2．(2015·江苏卷)现有橡皮泥制作的底面半径为5，高为4的圆锥和底面半径为2、高为8的圆柱各一个，若将它们重新制作成总体积与高均保持不变，但底面半径相同的新的圆锥与圆柱各一个，则新的底面半径为__________．解析：底面半径为5，高为4的圆锥和底面半径为2、高为8的圆柱的总体积为13π×52×4＋π×22×8＝196π3.设新的圆锥和圆柱的底面半径为r ，则13π·r 2×4＋π·r 2×8＝28π3r 2＝196π3，解得r ＝7.答案：73．某几何体的三视图如图所示(单位：cm)，求该几何体的体积．解：由三视图知，该几何体是一个四棱柱与一个四棱锥的组合体． V 四棱柱＝23＝8，V 四棱锥＝13×22×2＝83.故几何体的体积V ＝V 四棱柱＋V 四棱锥＝8＋83 ＝323(cm 3)．第一章 空间几何体 1.3 空间几体的表面积与体积 1.3.2 球的体积和表面积A 级 基础巩固一、选择题1．若一个球的体积扩大到原来的27倍，则它的表面积扩大到原来的( )A ．3倍B ．3 3 倍C ．9倍D ．9 3 倍解析：由V ′＝27 V ，得R ′＝3R ，R ′R＝3则球的表面积比S ′∶S ＝⎝ ⎛⎭⎪⎫R ′R 2＝9. 答案：C2．把3个半径为R 的铁球熔成一个底面半径为R 的圆柱，则圆柱的高为( )A ．RB ．2RC ．3RD ．4R 解析：设圆柱的高为h ，则πR 2h ＝3×43πR 3，所以h ＝4R . 答案：D3．如图所示，是某几何体的三视图，则该几何体的体积为( )A ．9π＋42B ．36π＋18 C.92π＋12 D.92π＋18解析：由三视图可知该几何体是一个长方体和球构成的组合体，其体积V＝43π⎝⎛⎭⎪⎫323＋3×3×2＝92π＋18.答案：D4．设长方体的长、宽、高分别为2a，a，a，其顶点都在一个球面上，则该球的表面积为()A．3πa2B．6πa2C．12πa2D．24πa2解析：设该球的半径为R，所以(2R)2＝(2a)2＋a2＋a2＝6a2，即4R2＝6a2.所以球的表面积为S＝4πR2＝6πa2.答案：B5．下图是一个几何体的三视图，根据图中数据，可得几何体的表面积是()A．4π＋24 B．4π＋32C．22πD．12π解析：由三视图可知，该几何体上部分为半径为1的球，下部分为底边长为2，高为3的正四棱柱，几何体的表面积为4π＋32.答案：B二、填空题6．将一钢球放入底面半径为3 cm 的圆柱形玻璃容器中，水面升高4 cm ，则钢球的半径是________．解析：圆柱形玻璃容器中水面升高4cm ，则钢球的体积为V ＝π×32×4＝36π，即有43πR 3＝36π，所以R ＝3.答案：3 cm7．两个球的表面积之差为48π，它们的大圆周长之和为12π，则这两个球的半径之差为________．解析：由题意设两球半径分别为R 、r (R ＞r )，则：⎩⎪⎨⎪⎧4πR 2－4πr 2＝48π2πR ＋2πr ＝12π即⎩⎪⎨⎪⎧R 2－r 2＝12R ＋r ＝6.，所以R －r ＝2. 答案：28．已知某几何体的三视图如图所示，则该几何体的体积为________．解析：由三视图可知几何体为组合体，上方是半径为1的球，下方是长方体，其底面是边长为2的正方形，侧棱长为4，故其体积V ＝43×π×13＋2×2×4＝16＋4π3. 答案：16＋4π3三、解答题9．某组合体的直观图如图所示，它的中间为圆柱形，左右两端均为半球形，若图中r ＝1，l ＝3，试求该组合体的表面积和体积．解：组合体的表面积S ＝4πr 2＋2πrl ＝4π×12＋2π×1×3＝10π. 因为圆柱的体积V 圆柱＝πr 2l ＝π×12×3＝3π，又两个半球的体积2V 半球＝43πr 3＝43π， 因此组合体的体积V ＝3π＋43π＝133π. 10．如图，一个圆柱形的玻璃瓶的内半径为3 cm ，瓶里所装的水深为8 cm ，将一个钢球完全浸入水中，瓶中水的高度上升到8.5 cm ，求钢球的半径．解：设球的半径为R ，由题意可得43πR 3＝π×32×0.5， 解得：R ＝1.5 (cm)，所以所求球的半径为1.5 cm.B 级 能力提升1．用与球心距离为1的平面去截球，所得的截面面积为π，则球的体积为( )A.8π3B.82π3 C ．82π D.32π3解析：截面面积为π，则该小圆的半径为1，设球的半径为R ，则R 2＝12＋12＝2，所以R ＝2，V ＝43πR 3＝82π3.答案：B2．边长为42的正方形ABCD 的四个顶点在半径为5的球O 的表面上，则四棱锥O -ABCD 的体积是________．解析：因为正方形ABCD 外接圆的半径r ＝（42）2＋（42）22＝4.又因为球的半径为5， 所以球心O 到平面ABCD 的距离d ＝R 2－r 2＝3，所以V O ABCD ＝13×(42)3×3＝32. 答案：323．体积相等的正方体、球、等边圆柱(轴截面为正方形的圆柱)的表面积分别是S 1，S 2，S 3，试比较它们的大小．解：设正方体的棱长为a ，球的半径为R ，等边圆柱的底面半径为r ，则S 1＝6a 2，S 2＝4πR 2，S 3＝6πr 2.由题意知，43πR 3＝a 3＝πr 2·2r ， 所以R ＝334πa ，r ＝312πa ， 所以S 2＝4π⎝⎛⎭⎪⎪⎫334πa 2＝4π·3916π2a 2＝336πa 2， S 3＝6π⎝⎛⎭⎪⎪⎫312πa 2＝6π·314π2a 2＝354πa 2， 所以S 2＜S 3.又6a 2＞3312πa 2＝354πa 2，即S 1＞S 3. 所以S 1，S 2，S 3的大小关系是S 2＜S 3＜S 1.章末复习课[整合·网络构建][警示·易错提醒]1．台体可以看成是由锥体截得的，易忽视截面与底面平行且侧棱(母线)延长后必交于一点．2．空间几何体不同放置时其三视图不一定相同．3．对于简单组合体，若相邻两物体的表面相交，表面的交线是它们的分界线，在三视图中，易忽视虚线的画法．4．求组合体的表面积时：组合体的衔接部分的面积问题易出错．5．由三视图计算几何体的表面积与体积时，由于几何体的还原不准确及几何体的结构特征认识不准易导致失误．6．易混侧面积与表面积的概念.专题1空间几何体的三视图与直观图三视图是立体几何中的基本内容，能根据三视图识别其所表示的立体模型，并能根据三视图与直观图所提供的数据解决问题．主要考查形式：(1)由三视图中的部分视图确定其他视图；(2)由三视图还原几何体；(3)三视图中的相关量的计算．其中(3)是本章的难点，也是重点之一，解这类题的关键是准确地将三视图中的数据转化为几何体中的数据．[例1](1)若一个正三棱柱的三视图如图所示，则这个正三棱柱的高和底面边长分别为()A．2，23B．22，2C．4，2D．2，4(2)(2016·全国Ⅲ卷)如图，网格纸上小正方形的边长为1，粗实线画出的是某多面体的三视图，则该多面体的表面积为()A．18＋36 5 B．54＋18 5 C．90 D．81解析：(1)由三视图的画法规则知，正视图与俯视图长度一致，正视图与侧视图高度一致，俯视图与侧视图宽度一致．所以侧视图中2为正三棱柱的高，23为底面等边三角形的高，所以底面等边三角形边长为4.(2)由三视图可知，该几何体的底面是边长为3的正方形，高为6，侧棱长为35，则该几何体的表面积S＝2×32＋2×3×35＋2×3×6＝54＋18 5.故选B.答案：(1)D(2)B。
人教新课标版数学高一人教A版必修2练习1-1-2-3空间几何体的直观图
双基达标(限时20分钟)1．在原来的图形中，两条线段平行且相等，则在斜二测直观图中对应的两条线段()．A．平行且相等B．平行不相等C．相等不平行D．既不平行也不相等解析斜二测是平行投影中的斜投影，所以其直观图不会改变平行线段的长度之比．答案 A2．用斜二测画法画水平放置的△ABC时，若∠A的两边平行于x轴、y轴，且∠A＝90°，则在直观图中∠A′＝()．A．45°B．135°C．45°或135°D．90°解析在画直观图时，∠A′的两边依然分别平行x′轴、y′轴，而∠x′O′y′＝45°或135°.答案 C3．如图所示，△A′B′C′是水平放置的△ABC的直观图，则在原△ABC的三边及中线AD中，最长的线段是()．A．AB B．AD C．BC D．AC解析还原△ABC，即可看出△ABC为直角三角形，故其斜边AC最长．答案 D4．平面直角坐标系中的点M(4,4)在直观图中对应点M′，则M′的坐标为________．解析根据斜二测画法可知M′的坐标为(4,2)．答案(4,2)5．水平放置的△ABC的斜二测直观图如图所示，已知A′C′＝3，B′C′＝2，则AB边上的中线的实际长度为________．解析将直观图△A′B′C′复原，其平面图形为Rt△ABC，且AC＝3，BC＝4，故斜边AB＝5，所以AB边上的中线长为52.答案5 26．画出底面是正方形且侧棱均相等的四棱锥的直观图．解画法：(1)画轴．画Ox轴、Oy轴、Oz轴，∠xOy＝45°(或135°)，∠xOz＝90°，如图(1)．(2)画底面．以O为中心在xOy平面内，画出正方形ABCD的直观图．(3)画顶点．在Oz轴上截取OP使OP的长度是原四棱锥的高．(4)成图．顺次连接PA、PB、PC、PD，并擦去辅助线，将被遮住的部分改为虚线，得四棱锥的直观图(如图(2))．综合提高(限时25分钟)7．已知一个正方形的直观图是一个平行四边形，其中有一边长为4，则此正方形的面积是()．A．16 B．64 C．16或64 D．都不对解析在直观图中边长为4的边若与x′轴平行，则原图中正方形的边长为4，此时面积为16；若与y′轴平行，则正方形的边长为8，此时面积为64.答案 C8．如图，一个正方形在直角坐标系中点B 的坐标为(2,2)，则在用斜二测画法得到的图形中，顶点B ′到x ′轴的距离为( )．A.12 B.22 C ．1D. 2解析 直观图如图所示，则B ′C ′＝1，∠B ′C ′x ′＝45°. ∴B ′到x ′轴的距离为1×sin 45°＝22. 答案 B9．已知△ABC 的平面直观图△A ′B ′C ′是边长为a 的正三角形，那么原△ABC 的面积为( )． A.32a 2 B.34a 2 C.62a 2 D.6a 2解析 画△ABC 直观图如图(1)所示：图(1) 图(2) 则A ′D ′＝32a ，又∠x ′O ′y ′＝45°， ∴A ′O ′＝62a .画△ABC的实际图形，如图(2)所示，AO＝2A′O′＝6a，BC＝B′C′＝a，∴S△ABC ＝12BC·AO＝62a2.答案 C10．一个建筑物上部为四棱锥，下部为长方体，且四棱锥的底面与长方体的上底面尺寸一样，已知长方体的长、宽、高分别为20 m、5 m、10 m，四棱锥的高为8 m，若按1∶500的比例画出它的直观图，那么直观图中长方体的长、宽、高和棱锥的高应分别为________．解析由比例可知长方体的长、宽、高和锥高，应分别为4 cm，1 cm,2 cm和1.6 cm，再结合直观图，图形的尺寸应为4 cm，0.5 cm,2 cm,1.6 cm.答案 4 cm,0.5 cm,2 cm,1.6 cm11．如图所示，四边形ABCD是一个梯形，CD∥AB，CD＝AO＝1，△AOD为等腰直角三角形，O为AB的中点，试求梯形ABCD水平放置的直观图的面积．解在梯形ABCD中，AB＝2，高OD＝1.由于梯形ABCD水平放置的直观图仍为梯形，且上底CD和下底AB的长度都不变，如图所示．在直观图中，O′D′＝12，梯形的高D′E′＝24，于是，梯形A′B′C′D′的面积S＝12(1＋2)×24＝328.12．(创新拓展)如图是一个空间几何体的三视图，试用斜二测画法画出它的直观图．解(1)画轴．如图①，画x轴、y轴、z轴，使∠xOy＝45°，∠xOz＝90°. (2)画两底面．由三视图知该几何体为正六棱台，用斜二测画法画出底面ABCDEF，在z轴上截取OO′，使OO′等于三视图中的相应高度．过O′作Ox的平行线O′x′，Oy的平行线O′y′，利用O′x′与O′y′画出底面A′B′C′D′E′F′.(3)成图．连接A′A、B′B、C′C、D′D、E′E、F′F，整理得到三视图表示的几何体的直观图，如图②.。
高中数学必修二人教A版1.2.3空间几何体的直观图
B
O
D
C
x
N
例一画直观图的方法叫做斜二测画法。
基本步骤：
（1）画轴。
y
450或1350
O'
x
（2）确定平行线段. 平行x轴的线段平行于x’ 轴。
平行y轴的线段平行于y’ 轴。
y
A
B
F M E
N
O
D
C
x
（3）确定线段长度.
平行x轴的线段的长度保持不变。
平行y轴的线段的长度变为原来的一半。
y
D A C . 右图是ΔABC利用斜二测画法得到的水平 放置的直观图ΔA'B'C'，其中A'B'∥y'轴， B'C'∥x'轴，若ΔA'B'C'的面积是3，则 ΔABC的面积是（ 6 2 ）.
y
A’
B’
C'
x
试题6、12
（1）错；（2）错； （3）错
试题3、5
2. 如图为水平放置的正方形ABCO，它在直 角坐标系xOy中点B的坐标为（2,2），则在 用斜二测画法画出的正方形的直观图中，顶 点B‘到x’轴的距离为（ 2 ）。
y
A B （2,2）
2
O
C
x
3. 已知一四边形ABCD的水平放置的直观 图是一个边长为2的正方形，请画出这个图 形的真实图形.
y
A
B
F M E
N
O
D
C
x
P19练习1 接下来学习空间几何体的直观图的画法。
例二 画长、宽、高分别为4cm、3cm、2cm的长方 体的直观图。
z
y
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉林省人教A版高中数学必修二 1.2.3空间几何体的直观图同步练习
姓名:________ 班级:________ 成绩:________
一、单选题 (共9题；共18分)
1. （2分） (2018高一下·鹤岗期末) 一个水平放置的平面图形的斜二测直观图是一个底角为，腰和上底均为的等腰梯形，则这个平面图形的面积为（）
A .
B .
C .
D .
2. （2分）某工作的三视图如图所示，现将该工作通过切削，加工成一个体积尽可能大的正方体新工件，并使新工件的一个面落在原工作的一个面内，则原工件材料的利用率为（）（材料利用率=新工件的体积/原工件的体积）
A .
B .
C .
D .
3. （2分）如图，一平面图形的直观图是一个等腰梯形OABC，且该梯形的面积为，则原图形的面积为（）
A . 2
B .
C . 2
D . 4
4. （2分）已知△ABC的平面直观图△A′B′C′是边长为2的正三角形，则△ABC的面积为（）
A .
B .
C .
D .
5. （2分）(2020·河南模拟) 已知底面是等腰直角三角形的三棱锥P-ABC的三视图如图所示，俯视图中的两个小三角形全等，则（）
A . PA，PB，PC两两垂直
B . 三棱锥P-ABC的体积为
C .
D . 三棱锥P-ABC的侧面积为
6. （2分）如图所示的水平放置的平面图形的直观图，所表示的图形ABCD是（）
A . 任意梯形
B . 直角梯形
C . 任意四边形
D . 平行四边形
7. （2分）如图所示的直观图，其平面图形的面积为（）
A . 3
B . 6
C .
D .
8. （2分）如果一个水平放置的图形的斜二测直观图是一个底面为，腰和上底均为1的等腰梯形，那么原平面图形的面积是（）
A .
B .
C .
D .
9. （2分） (2018高一上·武威期末) 一个几何体的三视图如图所示（单位：），则该几何体的体积为（）
A .
B .
C .
D .
二、填空题 (共3题；共3分)
10. （1分）有一块多边形的菜地，它的水平放置的平面图形的斜二测直观图是直角梯形（如图）∠ABC=45°，AB=， AD=1，DC⊥BC，则这块菜地的面积为________
11. （1分）如图是利用斜二测画法画出的△ABO的直观图，已知O′B′=4，且△AOB的面积为16，A′B′∥y′轴，过A′作A′C′⊥x′轴，则A′C′=________.
12. （1分）如图，△A′B′C′表示水平放置的△ABC在斜二测画法下的直观图，A′B′在x′轴上，B′C′⊥x′轴，且B′C′=3，则△ABC的边AB上的高为________.
三、解答题 (共2题；共10分)
13. （5分）画出一个正三棱台的直观图（尺寸：上、下底面边长分别为1cm，2cm，高为2cm）．
14. （5分）在水平放置的平面α内有一个边长为1的正方形A′B′C′D′，如图，其中的对角线A′C′在水平位置，已知该正方形是某个四边形用斜二测画法画出的直观图，试画出该四边形的真实图形ABCD并求出其面积.
参考答案一、单选题 (共9题；共18分)
1-1、
2-1、
3-1、
4-1、
5-1、
6-1、
7-1、
8-1、
9-1、
二、填空题 (共3题；共3分)
10-1、
11-1、
12-1、
三、解答题 (共2题；共10分)
13-1、14-1、。
