单相正弦交流电三要素教案
电工基础教案10正弦交流电的基本知识
正弦交流电路授课教案课题模块三正弦交流电路课题一正弦交流电的基本知识授课班级授课时间教学目的1．掌握正弦交流电的三要素2．掌握正弦交流电的四种表示形式及其相互转换教学重点及难点重点：1．正弦交流电的三要素2．正弦交流电的四种表示形式难点：初相位、相位及相位差教学内容纲要教学方法一．正弦交流电的特点大小和方向随时间按正弦规律变化的电流称为正弦交变电流，简称交流（ ac 或 AC ）。
我们日常生活、生产中，大量使用的电能都是正弦交流电。
正弦交流电具有以下特点：1．交流电压易于改变。
在电力系统中，应用变压器可以方便地改变电压，高压输电可以减少线路上的损耗；降低电压以满足不同用电设备的电压等级。
2．交流发电机比直流发电机结构简单。
二．正弦量的三要素正弦量的三要素为：最大值、角频率、初相角。
1．最大值----用来描述变化的幅度1）瞬时值：用小写字母表示，如 e 、 u 、 i 。
2）最大值：也称振幅或峰值，通常用大写字母加下标 m 表示，如。
3)有效值：用大写字母E、U、I表示。
它与最大值的关系为：2．角频率---- 用来描述变化的快慢1) 周期： T ，秒提问：日常生活中，有哪些地方用到交流电？是单相还是三相》周期越短、频率（角频率）越高，交流电变化越快。
2) 频率：， Hz 。
3) 角频率：3．初相角---- 用来描述变化的先后1) 相位角：2) 初相角： t=0 时正弦量的相位角称作初相角。
* 的大小和正负与计时起点有关。
* 规定* 如果正弦量零点在纵轴的左侧时，角为正；在纵轴右侧时，角为负。
结论: 一个正弦量与时间的函数关系可用它的频率、初相位和振幅三个量表示，这三个量就叫正弦量的三要素。
对一个正弦交流电量来说，可以由这三个要素来唯一确定：三、相位差与相位关系1 ．相位差——两个正弦交流电在任何瞬时相位角之差称相位差。
* 两个同频正弦量的相位差等于它们的初相之差。
规定。
2 ．相位关系a)超前、滞后关系；b)同相关系（；c)反相关系；d)正交关系四、课堂练习1 ）正弦交流电的三个基本要素是，，．2 ）我国工业及生活中使用的交流电频率为、周期为。
单相正弦交流电路公开课教案
单相正弦交流电路公开课教案一、教学目标1. 让学生了解单相正弦交流电路的基本概念和特性。
2. 使学生掌握正弦交流电的产生、描述和分析方法。
3. 培养学生运用正弦交流电路知识解决实际问题的能力。
二、教学内容1. 单相正弦交流电路的定义和组成2. 正弦交流电的产生和描述3. 正弦交流电的相位、频率、幅值和初相位4. 正弦交流电压和电流的波形图5. 正弦交流电路的分析方法三、教学重点与难点1. 重点：正弦交流电路的基本概念、特性和分析方法。
2. 难点：正弦交流电的产生、描述和波形图的绘制。
四、教学方法与手段1. 采用讲授法、演示法、案例分析法和小组讨论法相结合。
2. 使用多媒体课件、示波器、电路仿真软件等教学手段，增强学生对正弦交流电路的理解。
五、教学安排1. 第一课时：介绍单相正弦交流电路的基本概念和组成。
2. 第二课时：讲解正弦交流电的产生和描述。
3. 第三课时：学习正弦交流电的相位、频率、幅值和初相位。
4. 第四课时：学习正弦交流电压和电流的波形图。
5. 第五课时：介绍正弦交流电路的分析方法，并进行案例分析。
【课堂导入】（教师通过引入生活中的实例，如交流电灯、电视等，引发学生对单相正弦交流电路的兴趣。
）【新课讲解】1. 单相正弦交流电路的定义和组成（讲解单相正弦交流电路的概念，介绍电路的组成部分，如电源、负载、导线等。
）2. 正弦交流电的产生和描述（讲解正弦交流电的产生原理，介绍正弦波形的特点，并通过示波器展示正弦波形。
）3. 正弦交流电的相位、频率、幅值和初相位（讲解正弦交流电的相位、频率、幅值和初相位的含义和作用，并通过示波器进行演示。
）【课堂互动】（学生分组讨论，分享对正弦交流电路的理解，教师进行点评和指导。
）【案例分析】（通过实际案例，如家庭电路、工厂生产线等，分析正弦交流电路的应用，引导学生运用所学知识解决实际问题。
）【课堂小结】（教师总结本节课的重点内容，强调正弦交流电路的基本概念和特性。
单相正弦交流电路公开课教案
单相正弦交流电路公开课教案一、教学目标1. 让学生了解单相正弦交流电路的基本概念和特点。
2. 使学生掌握正弦交流电的产生、传输和消费的基本过程。
3. 培养学生运用正弦交流电路知识分析和解决实际问题的能力。
二、教学内容1. 单相正弦交流电路的基本概念2. 正弦交流电的产生3. 正弦交流电的传输4. 正弦交流电的消费5. 单相正弦交流电路的功率计算三、教学方法1. 采用讲授法，讲解单相正弦交流电路的基本概念、产生、传输和消费过程。
2. 利用示例和仿真实验，让学生直观地了解正弦交流电路的特性。
3. 开展小组讨论，引导学生运用正弦交流电路知识分析实际问题。
四、教学步骤1. 导入新课：介绍单相正弦交流电路的概念及其在日常生活和工业中的应用。
2. 讲解正弦交流电的产生：阐述正弦交流电的产生原理，示例演示。
3. 讲解正弦交流电的传输：介绍传输线的基本概念，分析传输过程中的损耗。
4. 讲解正弦交流电的消费：讲解电阻、电感、电容等元件对交流电的影响。
5. 讲解单相正弦交流电路的功率计算：介绍有功功率、无功功率和视在功率的概念，讲解功率计算方法。
五、课堂练习1. 完成教材上的相关练习题，巩固所学知识。
2. 针对实际案例，分析正弦交流电路的工作原理和特点。
3. 讨论交流电在传输过程中如何减少损耗，提高电力传输效率。
六、教学评价1. 课后作业：检查学生对单相正弦交流电路知识的掌握程度。
2. 课堂表现：观察学生在讨论和问答环节的参与程度和表现。
3. 模拟实验：评估学生在实验环节的操作技能和分析问题的能力。
七、教学资源1. 教材：正弦交流电路相关章节。
2. 课件：正弦交流电路的讲解和示例。
3. 实验设备：正弦交流电路实验装置。
4. 网络资源：正弦交流电路的相关资料和视频。
八、教学时间1课时（45分钟）九、课后作业1. 阅读教材，复习本节课的内容。
2. 完成课后练习题。
3. 预习下一节课的内容。
十、板书设计1. 单相正弦交流电路的基本概念2. 正弦交流电的产生3. 正弦交流电的传输4. 正弦交流电的消费5. 单相正弦交流电路的功率计算十一、教学反思本节课结束后，教师应认真反思教学效果，针对学生的掌握情况，调整教学策略，以提高教学效果。
《正弦交流电的三要素》说课稿
《正弦交流电的三要素》说课稿一、对教材的理解，对教学策略设计的指导思想本着职业技术教育教学要“理论联系实际”，“一切从学生的实际需要出发”的理念。
我在第五章《正弦交流电路的基本物理量》教学中把内容重新整合，“正弦量的三要素”作为单独一节来学习，其他物理量放在后面一节来上，因为“三要素”是后续学习正弦交流电四种表示法互相转换的核心。
分析正弦交流电的问题，实质上就是计算三要素的问题。
我们在日常生活中，学生经常和正弦交流电打交道，但是对正弦交流电的理性认识还是很少，特别是不能把直流电路中的规律简单地套用到交流电路中去，本节课的学习要使学生对正弦交流电有一个初步认识。
教学中要直观、形象和联系生活实际。
对交流电的变化情况和有关概念（周期、最大值、初相位等）的学习，抓住波形图。
讲完波形图，再学习其他的三种方法，“三要素”理解透彻了，其他三种方法就迎刃而解。
教学中概念的理解主要通过多媒体制作波形图来演示，利用电脑改变周期、最大值、初相位。
为了配合“正弦交流电的三要素”的教学，使学生对正弦交流电有深刻的印象，还通过示波器、信号发生器来调节交流电的频率、最大值、初相位。
这样既激发起学生听课的兴趣，又易使学生一看到波形图就想到正弦交流电变化的“三要素”。
二、体现“学生主动学习”的设想和做法。
教师的教，学生的学是一个过程，不仅仅体现在45分钟的课堂上，更应体现在课外，让学生把课堂中所学的内容与实际生活联系起来。
职校学生的学习主要存在的问题是学习主动性不理想，参与面少。
为了调动全班39名学生学习的兴趣，我先要求学生预习“正弦交流电的基本物理量”，再分组到学校的实习工场、教室、办公室去寻找电器设备上的电压、电流、频率，让学生在课堂上听讲时与实际看到的参数联系起来，更好地理解“正弦交流电的三要素”。
波形图比较直观地表示了“正弦交流电的三要素”，现在的学习让学生根据初相位、最大值、周期来画波形图已经不强调，但我们今后专业课的学习要求学生会用示波器测量波形，并计算三要素的值。
单相交流电路教案
单相交流电路教案（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的实用范文，如学习资料、英语资料、学生作文、教学资源、求职资料、创业资料、工作范文、条据文书、合同协议、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides various types of practical sample essays, such as learning materials, English materials, student essays, teaching resources, job search materials, entrepreneurial materials, work examples, documents, contracts, agreements, other essays, etc. Please pay attention to the different formats and writing methods of the model essay!单相交流电路教案单相交流电路教案5篇单相交流电电路中只具有单一的交流电压，在电路中产生的电流，电压都以一定的频率随时间变化。

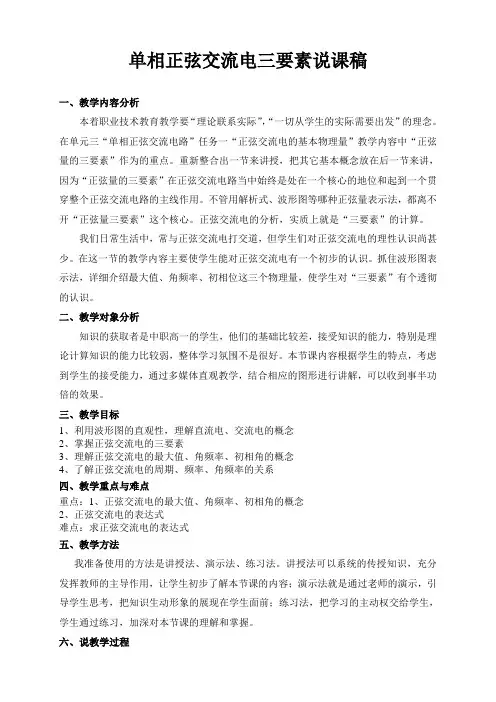

单相正弦交流电的三要素说课稿
单相正弦交流电三要素说课稿一、教学内容分析本着职业技术教育教学要“理论联系实际”，“一切从学生的实际需要出发”的理念。
在单元三“单相正弦交流电路”任务一“正弦交流电的基本物理量”教学内容中“正弦量的三要素”作为的重点。
重新整合出一节来讲授，把其它基本概念放在后一节来讲，因为“正弦量的三要素”在正弦交流电路当中始终是处在一个核心的地位和起到一个贯穿整个正弦交流电路的主线作用。
不管用解析式、波形图等哪种正弦量表示法，都离不开“正弦量三要素”这个核心。
正弦交流电的分析，实质上就是“三要素”的计算。
我们日常生活中，常与正弦交流电打交道，但学生们对正弦交流电的理性认识尚甚少。
在这一节的教学内容主要使学生能对正弦交流电有一个初步的认识。
抓住波形图表示法，详细介绍最大值、角频率、初相位这三个物理量，使学生对“三要素”有个透彻的认识。
二、教学对象分析知识的获取者是中职高一的学生，他们的基础比较差，接受知识的能力，特别是理论计算知识的能力比较弱，整体学习氛围不是很好。
本节课内容根据学生的特点，考虑到学生的接受能力，通过多媒体直观教学，结合相应的图形进行讲解，可以收到事半功倍的效果。
三、教学目标1、利用波形图的直观性，理解直流电、交流电的概念2、掌握正弦交流电的三要素3、理解正弦交流电的最大值、角频率、初相角的概念4、了解正弦交流电的周期、频率、角频率的关系四、教学重点与难点重点：1、正弦交流电的最大值、角频率、初相角的概念2、正弦交流电的表达式难点：求正弦交流电的表达式五、教学方法我准备使用的方法是讲授法、演示法、练习法。
讲授法可以系统的传授知识，充分发挥教师的主导作用，让学生初步了解本节课的内容；演示法就是通过老师的演示，引导学生思考，把知识生动形象的展现在学生面前；练习法，把学习的主动权交给学生，学生通过练习，加深对本节课的理解和掌握。
六、说教学过程（一）复习（3分钟）戴维宁定理（由有源二端网络的电流源、电压源总结得出直流电）（二）、新课导入（3分钟）：1、大家接触过哪些用电器？（学生举例）2、它们用的是直流电还是交流电？（学生回答，引入到本节课的内容）（三）、新课过程1、认识直流电、交流电、正弦交流电并了解各种电的波形（讲授，把交流电的表达式与波形图结合在一起，通过波形图演示，改变表达式的几个变量，观察波形的变化，得出正弦交流电的三要素，5分钟）2、正弦交流电的三要素（讲授，20分钟）①最大值（通过波形图讲解并以动画演示直观认识最大值，再通过例题巩固）②周期、频率、角频率（通过波形图、动画演示讲解，再通过例题巩固）③初相位（通过波形图、动画演示讲解，再通过例题巩固）5、练习（投影出练习题，学生练习，一学生在黑板写出答案，老师加以评价，6分钟）6、小结（利用公式，指出正弦交流电公式里的三要素是什么，在波形图上的意义，2分钟）7、布置作业（1分钟）。
正弦交流电的基本概念教案
组织教学1、课堂组织，清点人数，填写教学日记2、教师宣布上课教师记载1分复习提问1、什么是交流电。
2、频率、周期和角频率的关系。
教师提问学生回答引出本节课内容；3分导入新课我们在上一节学习了正弦交流电的基本概念和相位。
知道了要想确定正弦交流电就必须要满足一些条件。
这就是这节我们要学习的内容---三要素。
教师口述1分讲授新课3.1 正弦交流电的基本概念一、正弦交流电的三要素1、由上面的分析可知，一个正弦量，当最大值、角频率和初相三者已知时，该正弦量就确定了。
故称最大值、角频率和初相为正弦量的三要素。
例3-1 例3-2 例3-3练习：已知正弦交流电压，它的最大值，频率，周期，角频率为多少？2、在一个正弦交流电路中，电压u和电流i的频率是相同的，但初相位不一定相同，如图所示：由上节课所讲的导出正弦交流电的三要素；先由教师来讲解例题然后找学生来讲；结合图示教师讲解正弦交流电的相位70分讲授新课图中u和i的波形可以用下式表示：)sin(U1ψω+=tum)sin(2ψω+=tIim它们的初相分别为1ψ和2ψ。
两个同频率正弦量的相位角之差或初相角之差，称为相位差角或相位差，用ϕ表示，上图，u和i的相位差为：2121)()(ψψψωψωϕ-=+-+=tt当两个同频率正弦量的计时起点（t=0）改变时，它们的相位和初相位都跟着改变，但是两者之间的相位差仍保持不变。
由上图可见，由于u和i的初相不同，所以它们变化的步调不一致，即不是同时达到最大值或零值。
图中1ψ﹥2ψ，所以u较i先到达最大值，我们说在相位上u比i超前ϕ角，或者说i比u滞后ϕ角。
如图所示。
初相相同，即相位差︒=0ϕ，称为同相，相关系；教师由图讲述；第一节下课；提示讲解激发学生思考什么是超前、滞后、同相和反相？讲授新课位差︒=180ϕ，称为反相。
如图所示。
练习：已知两个正弦交流电流：则的相位差为？二、有效值1、定义：与交流热效应相等的直流定义为交流电的有效值。
(完整版)单相交流电教案
第2章正弦交流电路本章要求：1、理解正弦交流电的三要素、相位及有效值。
2、掌握正弦交流电的各种表示方法及相互之间的关系。
3、理解电路基本定律的相量形式和阻抗，并掌握用相量法计算简单正弦交流电路的方法。
4、掌握有功功率和功率因数的计算，了解瞬时功率、无功功率、视在功率的感念和提高功率因数的意义。
本章重点：1、正弦交流电的三要素、相位及有效值。
2、正弦交流电的各种表示方法及相互之间的关系。
3、相量法计算简单正弦交流电路的方法。
4、有功功率和功率因数的计算。
本章难点：1、用相量法计算简单正弦交流电路的方法。
2、有功功率和功率因数的计算。
教学时数：18学时教学方法：自学+多媒体教学教学内容：3.1 正弦交流电基本概念一、正弦交流电１、交流电－－－大小和方向随时间作周期性变化的电压或电流叫做周期性交流电，简称交流电。
又分正弦交流电和非正弦交流电。
２、交流电的优越性：①交流电可以利用变压器方便的改变电压、便于输送、分配和使用。
②交流电动机比相同功率的直流电动机结构简单，成本低，使用维护方便。
教学方法说明交流电路不仅是交流电机和变压器的基本理论基础,同时也要为电子电路做好理论准备,它是工程技术、科学研究和日常生活中常碰到的。
所以这一章是本课程的重要内容之一。
分析与计算交流电路，主要是确定不同参数和不同结构的各种电路中电压与电流之间的关系和功率。
交流电路具有用直流电路的概念无法分析和无法理解的物理现象。
因此，学生在学习本章时必须必须建立“交流电”的概念，特别是“相位”的概念，否则容易引起错误。
③可以应用整流装置，将交流电变换成所需的直流电。
二、正弦交流三要素 １、瞬时值、最大值和有效值 （1）、瞬时值----交流电在任意时刻的值称为在这一时刻交流电的瞬时值。
交流电动势、电压和电流的瞬时值分别用小写字母e 、u 、i 表示。
（2）、最大值----最大的瞬时值，也称为幅值或峰值。
交流电动势、电压和电流的最大值分别用E m 、U m 和I m 表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任何一个线性有源的二端网络，对外电路来说，都可以用一个理想和电阻串联的电路来等效代替。
引入：
电流大小和方向随时间按正弦规律变化的称为正弦交流电。
可用三角函数式(解析式)来表示，即
i ( t ) = I
m sin（ωt+φ）；u ( t ) = U
m
sin（ω
二、单相正弦交流电的三要素
i ( t ) = I
m
sin（ωt+φ）为例讲明三要素的概念，改变
的值，观察波形的变化，从而引
出单相正弦交流电的三要素。
第页
、周期、频率、角频率
）周期：交流电每循环一次所需要
的时间叫周期。
周期用符号T来表示，
）频率：频率是指一秒钟内交流电
重复变化的次数，用字母 f 表示，单位
）角频率：表示交流电每秒钟内变化的角度，单位是弧度/秒。
：写出下图交流电流的周期、频率、角频率。
时，角度等于φ，
称为初相角（位）。
、已知某正弦电流为i=311 sin (100πt+60
、角频率、初相位φ。
、根据下图写出正弦交流电的表达式。
（已知
周期、频率、角频率的关系公式
布置作业
在选定的参考方向下，已知正弦交流电的解释式为）A，试求这个正弦交流电的三要素。
