EICAD3.0说明
(完整版)EICAD3设计指导说明

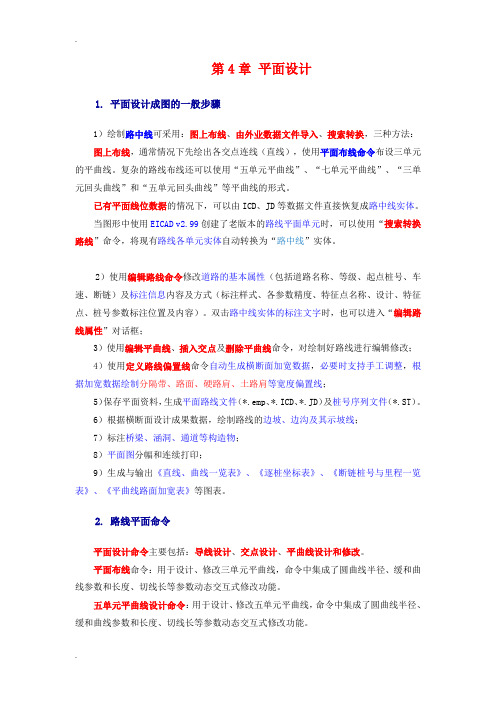

第4章平面设计1. 平面设计成图的一般步骤1）绘制路中线可采用：图上布线、由外业数据文件导入、搜索转换，三种方法：图上布线，通常情况下先绘出各交点连线（直线），使用平面布线命令布设三单元的平曲线。
复杂的路线布线还可以使用“五单元平曲线”、“七单元平曲线”、“三单元回头曲线”和“五单元回头曲线”等平曲线的形式。
已有平面线位数据的情况下，可以由ICD、JD等数据文件直接恢复成路中线实体。
当图形中使用EICAD v2.99创建了老版本的路线平面单元时，可以使用“搜索转换路线”命令，将现有路线各单元实体自动转换为“路中线”实体。
2）使用编辑路线命令修改道路的基本属性（包括道路名称、等级、起点桩号、车速、断链）及标注信息内容及方式（标注样式、各参数精度、特征点名称、设计、特征点、桩号参数标注位置及内容）。
双击路中线实体的标注文字时，也可以进入“编辑路线属性”对话框；3）使用编辑平曲线、插入交点及删除平曲线命令，对绘制好路线进行编辑修改；4）使用定义路线偏置线命令自动生成横断面加宽数据，必要时支持手工调整，根据加宽数据绘制分隔带、路面、硬路肩、土路肩等宽度偏置线；5）保存平面资料，生成平面路线文件（*.emp、*.ICD、*.JD）及桩号序列文件（*.ST）。
6）根据横断面设计成果数据，绘制路线的边坡、边沟及其示坡线；7）标注桥梁、涵洞、通道等构造物；8）平面图分幅和连续打印；9）生成与输出《直线、曲线一览表》、《逐桩坐标表》、《断链桩号与里程一览表》、《平曲线路面加宽表》等图表。
2. 路线平面命令平面设计命令主要包括：导线设计、交点设计、平曲线设计和修改。
平面布线命令：用于设计、修改三单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
五单元平曲线设计命令：用于设计、修改五单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
七单元平曲线设计命令：用于设计、修改七单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
EICAD平面设计与绘图部分使用说明
EICAD采用了Microsoft公司Visual C++6.0集成开发环境，运用面向对象编程技术和MFC(Microsoft Foundation Class)进行研制开发。运用以C++为基础的面向对象的开发环境和应用程序接口，系统基于AutoCAD R14平台，充分发挥了图形平台完备的系统开放性和丰富的个性化能力，使用ObjectARX进行二次开发，能够真正快速地访问AutoCAD图形数据库，大大地提高设计效率。建立图形数据的双向关联机制，实现全程尺寸和参数驱动机制。
【硬件环境】
单机版：最低配置为Pentium 133 CPU，32M内存，20M以上硬盘空间，显卡支持256色；推荐配置为PentiumⅡ 366 CPU，64M内存，20M以上硬盘空间，显卡支持16位真彩色。
网络版：其余配置同单机版，另需10M以上网卡。
1.4
1、在CD-ROM中插入EICAD安装光盘，执行”EICAD安装”目录中的Steup.exe文件。
1）EICAD 公用组件;
2）EICAD 单机版和网络版的主程序;
3）EICAD 帮助文件;
4）EICAD 工程示例文件;
5）EICAD 推荐使用的字体文件，在ACAD中使用默认的中英文字体，混合输入时，中英文字高不协调，为了解决这一问题，EICAD提供了新的英文字型文件，安装时会覆盖原有型文件，包括：txt.shx、simplex.shx和complex.shx，如果您需要保留原始的型文件，请在安装EICAD之前备份。
该系统主要包括：平面设计、纵断面和横断面设计三个部分。输出数据可以直接供“道路、桥梁三维建模程序——3Droad”使用，建立三维模型。
EI3.0数据文件格式
集成交互式道路路线设计系统—EICAD用户手册附录第163页第八篇附录目录1、EICAD道路设计文件格式 (165)1.1桩号断链文件(*.DL)格式 (165)1.2道路横断面宽度文件(*.HDM)格式 (165)1.3超高文件(*.CG )格式 (167)1.4构造物信息文件(*.GZX)格式 (169)1.5桩号序列文件(*.ST)格式 (171)2、EICAD平面设计文件格式 (171)2.1交点线文件(*.JDX)格式 (172)2.2 交点设计文件(*.JD)格式 (172)2.3 交点数据文件(*.JDD)格式 (174)2.4 积木法线形单元文件(*.ICD)格式 (174)2.5 平曲线参数文件(*.PAR)格式 (175)2.6 单元设计要素文件(*.DYD)格式 (176)2.7 逐桩坐标和逐桩资料文件(*.INF)格式 (176)2.8道路横断面模型文件(*.3DD)格式 (177)2.9 坐标控制点文件(*.ZBD)格式 (177)2.10 计算边桩坐标时使用的输入文件(*.TXT)格式 (177)2.11变速车道参数文件(*.BSD)格式 (178)3、EICAD纵断面设计文件格式 (180)3.1 竖曲线文件(*.SQX)格式 (180)3.2 纵地面线文件(*.DMX)格式 (181)3.3 控制点文件(*.KZD)格式 (181)3.4 地质概况文件(*.DGK)格式 (181)3.5 结构物文件(*.JGW)格式 (182)3.6 街沟设计文件(*.JGS)格式 (183)3.7 横地面线文件(*.HDX)格式 (183)3.8 桥梁文件(*.QL)格式 (184)3.9 标注文件(*.BZ)格式 (184)3.10 基点高程文件(*.JGC)格式 (185)3.11 雨水口位置文件(*.JGK)格式 (185)4、EICAD横断面设计文件格式 (186)4.1填挖边坡文件(*.BP)格式 (186)南京狄诺尼科技有限责任公司CAD事业部第164页集成交互式道路路线设计系统—EICAD用户手册附录4.2挡墙设计文件(.DQ)格式 (187)4.3边沟设计文件(*.BG)格式 (187)4.4清除表土厚度文件(*.BTG)格式 (187)4.5土石比例文件（*.TSB）格式 (188)4.6钻探资料文件(*.ZZL)格式 (188)4.7端部文件(*.TRA)格式 (189)4.8老路补强文件(*.LL)格式 (189)4.9边坡宽度文件(*.KD)格式 (189)4.10视距台宽度文件(*.SJT)格式 (190)南京狄诺尼科技有限责任公司CAD事业部集成交互式道路路线设计系统—EICAD用户手册附录第165页1、EICAD道路设计文件格式EICAD V1.20版以后，随程序安装附带的“EICAD项目数据环境”(EiDatEnv.exe)程序提供了丰富的数据编辑功能，可以替代Windows系统的记事本，作为编辑数据文件的工具。
EICAD3设计指导说明书
第4章平面设计1. 平面设计成图的一般步骤1）绘制路中线可采用：图上布线、由外业数据文件导入、搜索转换，三种方法：图上布线，通常情况下先绘出各交点连线（直线），使用平面布线命令布设三单元的平曲线。
复杂的路线布线还可以使用“五单元平曲线”、“七单元平曲线”、“三单元回头曲线”和“五单元回头曲线”等平曲线的形式。
已有平面线位数据的情况下，可以由ICD、JD等数据文件直接恢复成路中线实体。
当图形中使用EICAD v2.99创建了老版本的路线平面单元时，可以使用“搜索转换路线”命令，将现有路线各单元实体自动转换为“路中线”实体。
2）使用编辑路线命令修改道路的基本属性（包括道路名称、等级、起点桩号、车速、断链）及标注信息内容及方式（标注样式、各参数精度、特征点名称、设计、特征点、桩号参数标注位置及内容）。
双击路中线实体的标注文字时，也可以进入“编辑路线属性”对话框；3）使用编辑平曲线、插入交点及删除平曲线命令，对绘制好路线进行编辑修改；4）使用定义路线偏置线命令自动生成横断面加宽数据，必要时支持手工调整，根据加宽数据绘制分隔带、路面、硬路肩、土路肩等宽度偏置线；5）保存平面资料，生成平面路线文件（*.emp、*.ICD、*.JD）及桩号序列文件（*.ST）。
6）根据横断面设计成果数据，绘制路线的边坡、边沟及其示坡线；7）标注桥梁、涵洞、通道等构造物；8）平面图分幅和连续打印；9）生成与输出《直线、曲线一览表》、《逐桩坐标表》、《断链桩号与里程一览表》、《平曲线路面加宽表》等图表。
2. 路线平面命令平面设计命令主要包括：导线设计、交点设计、平曲线设计和修改。
平面布线命令：用于设计、修改三单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
五单元平曲线设计命令：用于设计、修改五单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
七单元平曲线设计命令：用于设计、修改七单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
EICAD3设计指导说明
第4章平面设计1. 平面设计成图的一般步骤1）绘制路中线可采用：图上布线、由外业数据文件导入、搜索转换，三种方法：图上布线，通常情况下先绘出各交点连线（直线），使用平面布线命令布设三单元的平曲线。
复杂的路线布线还可以使用“五单元平曲线”、“七单元平曲线”、“三单元回头曲线”和“五单元回头曲线”等平曲线的形式。
已有平面线位数据的情况下，可以由ICD、JD等数据文件直接恢复成路中线实体。
当图形中使用EICAD v2.99创建了老版本的路线平面单元时，可以使用“搜索转换路线”命令，将现有路线各单元实体自动转换为“路中线”实体。
2）使用编辑路线命令修改道路的基本属性（包括道路名称、等级、起点桩号、车速、断链）及标注信息内容及方式（标注样式、各参数精度、特征点名称、设计、特征点、桩号参数标注位置及内容）。
双击路中线实体的标注文字时，也可以进入“编辑路线属性”对话框；3）使用编辑平曲线、插入交点及删除平曲线命令，对绘制好路线进行编辑修改；4）使用定义路线偏置线命令自动生成横断面加宽数据，必要时支持手工调整，根据加宽数据绘制分隔带、路面、硬路肩、土路肩等宽度偏置线；5）保存平面资料，生成平面路线文件（*.emp、*.ICD、*.JD）及桩号序列文件（*.ST）。
6）根据横断面设计成果数据，绘制路线的边坡、边沟及其示坡线；7）标注桥梁、涵洞、通道等构造物；8）平面图分幅和连续打印；9）生成与输出《直线、曲线一览表》、《逐桩坐标表》、《断链桩号与里程一览表》、《平曲线路面加宽表》等图表。
2. 路线平面命令平面设计命令主要包括：导线设计、交点设计、平曲线设计和修改。
平面布线命令：用于设计、修改三单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
五单元平曲线设计命令：用于设计、修改五单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
七单元平曲线设计命令：用于设计、修改七单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
EICAD网络版使用说明
EICAD网络版使用说明2002 年 10 月目前所支持的平台：Windows 9x/nt/2000(注：win95下需使用支持winsock2的升级包,详见win95_patch 中的说明文档)目前所支持的协议:TCP/IPIPX/SPXEICAD网络版使用方法：1、在客户机上安装EICAD网络版。
所谓客户机即本网络中所有需要运行EICAD网络版的计算机。
2、在服务器上安装设备驱动程序，所谓服务器即本网络中要在并行口上插网络锁、安装网络锁设备驱动程序、运行服务程序的计算机。
有关设备驱动程序的安装请参照设备驱动程序使用说明.txt。
由于服务器本身也是客户机，能够运行EICAD网络版，因此，EICAD 网络版同时也是单机版，只要该计算机有网卡，有网络协议的支持就行。
关于服务器的选择：当本网络中有安装Windows服务器版的计算机时，最好由该计算机担任EICAD网络版的服务器，否则在该计算机上运行EICAD网络版时，可能得不到服务程序的响应。
当本网络是对等网时，也就是说本网络没有安装Windows服务器版的计算机时，则选择任一台运行速度较快、资源占用较少的计算机担任服务器，这样可以减少客户机的等待时间。
详细情况见：设备驱动程序使用说明.txt。
3、在服务器上运行服务程序S3NETSVR_Eicad.exe，详细情况见：服务程序使用说明.txt。
关于服务程序的使用和调试：运行服务程序S3NETSVR_Eicad.exe并把它最大化，点击下拉菜单：文件\设置，就会弹出设置工作参数对话框：其中：服务名必须为EICAD网络版；服务端口取值范围为1000-32767，一般取100的整倍数，默认值为8000。
所谓服务端口，就是服务程序向客户机发送信息的通信端口。
当本服务程序的服务端口和计算机冲突时（运行服务程序时会显示警告信息），用户可以调整服务端口值，直到不冲突为止。
服务端口值调整后，所有客户机必须运行客户工具CliTools_Eicad.exe，同时调整客户机的广播端口，详细情况见下面介绍。
(完整版)EICAD3设计指导说明
第4章平面设计1. 平面设计成图的一般步骤1）绘制路中线可采用：图上布线、由外业数据文件导入、搜索转换，三种方法：图上布线，通常情况下先绘出各交点连线（直线），使用平面布线命令布设三单元的平曲线。
复杂的路线布线还可以使用“五单元平曲线”、“七单元平曲线”、“三单元回头曲线”和“五单元回头曲线”等平曲线的形式。
已有平面线位数据的情况下，可以由ICD、JD等数据文件直接恢复成路中线实体。
当图形中使用EICAD v2.99创建了老版本的路线平面单元时，可以使用“搜索转换路线”命令，将现有路线各单元实体自动转换为“路中线”实体。
2）使用编辑路线命令修改道路的基本属性（包括道路名称、等级、起点桩号、车速、断链）及标注信息内容及方式（标注样式、各参数精度、特征点名称、设计、特征点、桩号参数标注位置及内容）。
双击路中线实体的标注文字时，也可以进入“编辑路线属性”对话框；3）使用编辑平曲线、插入交点及删除平曲线命令，对绘制好路线进行编辑修改；4）使用定义路线偏置线命令自动生成横断面加宽数据，必要时支持手工调整，根据加宽数据绘制分隔带、路面、硬路肩、土路肩等宽度偏置线；5）保存平面资料，生成平面路线文件（*.emp、*.ICD、*.JD）及桩号序列文件（*.ST）。
6）根据横断面设计成果数据，绘制路线的边坡、边沟及其示坡线；7）标注桥梁、涵洞、通道等构造物；8）平面图分幅和连续打印；9）生成与输出《直线、曲线一览表》、《逐桩坐标表》、《断链桩号与里程一览表》、《平曲线路面加宽表》等图表。
2. 路线平面命令平面设计命令主要包括：导线设计、交点设计、平曲线设计和修改。
平面布线命令：用于设计、修改三单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
五单元平曲线设计命令：用于设计、修改五单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
七单元平曲线设计命令：用于设计、修改七单元平曲线，命令中集成了圆曲线半径、缓和曲线参数和长度、切线长等参数动态交互式修改功能。
EI3.0数据文件格式解读
集成交互式道路路线设计系统—EICAD用户手册附录第163页第八篇附录目录1、EICAD道路设计文件格式 (165)1.1桩号断链文件(*.DL)格式 (165)1.2道路横断面宽度文件(*.HDM)格式 (165)1.3超高文件(*.CG )格式 (167)1.4构造物信息文件(*.GZX)格式 (169)1.5桩号序列文件(*.ST)格式 (171)2、EICAD平面设计文件格式 (171)2.1交点线文件(*.JDX)格式 (172)2.2 交点设计文件(*.JD)格式 (172)2.3 交点数据文件(*.JDD)格式 (174)2.4 积木法线形单元文件(*.ICD)格式 (174)2.5 平曲线参数文件(*.PAR)格式 (175)2.6 单元设计要素文件(*.DYD)格式 (176)2.7 逐桩坐标和逐桩资料文件(*.INF)格式 (176)2.8道路横断面模型文件(*.3DD)格式 (177)2.9 坐标控制点文件(*.ZBD)格式 (177)2.10 计算边桩坐标时使用的输入文件(*.TXT)格式 (177)2.11变速车道参数文件(*.BSD)格式 (178)3、EICAD纵断面设计文件格式 (180)3.1 竖曲线文件(*.SQX)格式 (180)3.2 纵地面线文件(*.DMX)格式 (181)3.3 控制点文件(*.KZD)格式 (181)3.4 地质概况文件(*.DGK)格式 (181)3.5 结构物文件(*.JGW)格式 (182)3.6 街沟设计文件(*.JGS)格式 (183)3.7 横地面线文件(*.HDX)格式 (183)3.8 桥梁文件(*.QL)格式 (184)3.9 标注文件(*.BZ)格式 (184)3.10 基点高程文件(*.JGC)格式 (185)3.11 雨水口位置文件(*.JGK)格式 (185)4、EICAD横断面设计文件格式 (186)4.1填挖边坡文件(*.BP)格式 (186)南京狄诺尼科技有限责任公司CAD事业部第164页集成交互式道路路线设计系统—EICAD用户手册附录4.2挡墙设计文件(.DQ)格式 (187)4.3边沟设计文件(*.BG)格式 (187)4.4清除表土厚度文件(*.BTG)格式 (187)4.5土石比例文件（*.TSB）格式 (188)4.6钻探资料文件(*.ZZL)格式 (188)4.7端部文件(*.TRA)格式 (189)4.8老路补强文件(*.LL)格式 (189)4.9边坡宽度文件(*.KD)格式 (189)4.10视距台宽度文件(*.SJT)格式 (190)南京狄诺尼科技有限责任公司CAD事业部集成交互式道路路线设计系统—EICAD用户手册附录第165页1、EICAD道路设计文件格式EICAD V1.20版以后，随程序安装附带的“EICAD项目数据环境”(EiDatEnv.exe)程序提供了丰富的数据编辑功能，可以替代Windows系统的记事本，作为编辑数据文件的工具。
