盾构管片拼装安全技术交底
盾构始发技术交底
盾构始发技术交底1、交底范围泥水加压平衡盾构机始发；2、质量要求及标准《地铁设计规范》 （GB50157-2003）《地下铁道工程施工及验收规范(2003版)》 （GB50299-1999）《地下铁道、轻轨交通岩土工程勘察规范》 （GB50307-1999）《城市轨道交通工程测量规范》 （GB50308-2008）《盾构法隧道施工与验收规范》 （GB50446-2008）《建筑起重机械安全评估技术规程》 （建筑JGJ/T189-2009）3、施工准备3.1端头加固盾构始发井端头地层加固已完成，并根据设计要求对土体的加固效果进行检查，检查内容一般包括加固土体强度、 洞门处渗透性以及土体的匀质性。
若加固体经检查达到设计要求，则可进行下道工序施工；若未达到设计要求，则采取措施进行补充加固，并再次进行检查，直至达到设计要求方可进行下道工序施工。
3.2 端头降水当地层承压水头高于盾构始发洞门时，为保证盾构始发施工的顺利进行，对始发端头的承压水进行降水处理。
根据降水专项设计进行降水井施工，降水开始运行后，进行日常监测，当地下水位降至始发洞门以下1m或达到设计要求后，开始下道工序（洞门凿除）施工。
降水期间必须配备有安全装置的供配电系统，并配备双回路电源（备用发电机），以便在主电源临时停电时，能继续供电抽水。
其它设备用电不得干扰降水用电或串入降水供电线路内用电。
为保障水泵运转和正常使用，对电机设备要配有补偿保护装置。
降水期间在周边建筑物及基坑上布设一定数量的沉降监测点。
各监测点跟踪观测结果及时汇总分析，进行信息反馈，一旦发生沉降超标、变形过大等不良现象，立即采取应急措施处理。
3.3始发基础安装根据始发井结构以及隧道线路，对盾构始发姿态进行设计。
根据盾构始发姿态进行始发基础的安装，安装完成后严格进行测量复核，保证无误后固定。
3.4 反力架及支撑安装设计：反力架结构根据土建结构进行设计；反力架须具有足够的刚度和强度以能够提供盾构推进时所需的反力，反力架支撑系统将盾构推力作用到土建结构上，支撑提供的反力满足要求，且支撑有足够的稳定性。
盾构管片预制施工质量及安全保证措施
盾构管片预制施工质量及安全保证措施1工艺质量检验1.1三环拼装试验（1）检测频率管片投产后生产满50环进行一次，再生产50环管片再进行一次管片拼装，以后每生产100环做一次三环水平拼装检验,每次试验至少有一环为楔形环管片。
（2）拼装方式管片水平拼装由随机抽样的三环管片组成，试拼装不装嵌密封胶条及胶片。
在平整结实的场地进行拼装，第一环管片下均布可以调节高度的台座，台座的承重能力超出三环管片的总重量，拼装前调整台座的水平度。
管片块与块、环与环之间用弯螺栓连接紧密，环与环之间采用错缝拼装。
拼装试验例图见下图。
管片三环拼装试验（3）测量方法每环管片拼装完成后，分别采用钢卷尺和塞尺检测管片环内外径以及纵、环向管片直接接触面的缝隙宽度，使用插钢丝的方法检测螺栓与孔间隙。
管片内外环直径的测量点设置在环向间隔45°的四个方向上，每环内外直径测点数量各4点。
纵、环向缝间隙每环各测量6点，即每块测量纵、环向缝间隙各1点，取每块管片纵环向缝隙最大处测量。
（4）允许偏差三环水平拼装精度要求见下表所示。
试拼装的精度表1.2抗弯试验每单位工程做一次。
管片抗弯示意见下图。
（1）试验工具200T千斤顶，7个示值为0～100MPa精度1.5 级工作压力表，一个百分表，试验台架。
压力表、百分表经计量检测所检定合格。
（2）量值依据加荷时依照检定的（荷载—压力表示值示值）线性回归方程得出每一级荷重下压力表示值。
（3）试验方法①加荷方法：采用千斤顶分配梁系统加荷，加荷点间距900mm。
受压后支承管片的活动小车可沿轨道向两端运动。
②荷载分级和持续时间采用分级加荷法：由50KN开始加荷，然后每次加荷10KN并静止1min，记录裂缝产生和裂缝宽度为0.2mm时的荷载值，加荷完毕后，静止1min，记录压力表读数及中心加荷点水平位置变量。
③当加荷到压力表读数不能再上升，百分表读数突然增大时，说明此时管片钢筋已达到屈服强度，此时加荷值即为破坏荷载。
盾构机管片拼装安全技术措施
盾构机管片拼装安全技术措施盾构机是一种应用于地下隧道施工中的重要设备，用于开挖和安装管片。
在盾构机管片拼装过程中，需要采取一系列安全措施，以确保施工过程的顺利进行和人员的安全。
首先，需要对盾构机进行全面的检查和维护，确保其各项功能正常运行。
在进行管片拼装前，需要检查盾构机的各个零部件是否完好，操作系统是否正常，润滑油和润滑脂是否足够，以及安全保护装置是否安装到位。
其次，需要对施工现场进行周密的安全检查，确保没有存在危险的因素。
在盾构机管片拼装区域周围设置明显的警示标志和围栏，以防止未授权人员进入施工区域。
同时，对周边环境进行检查，排除有可能对施工造成危险的因素，如泥浆波及附近建筑物或地下管线等。
在进行盾构机管片拼装前，需要进行必要的培训和教育，确保操作人员理解和掌握相关的安全操作规程和操作技能。
操作人员需要了解盾构机的性能和工作原理，掌握正确的操作方法和紧急停机程序，并严格按照操作规程进行操作。
在盾构机管片拼装过程中，需要保持合理的作业区域布置和人员分工。
作业区域内应设置明确的通行通道和安全出口，并确保通畅无阻。
操作人员应按照任务分工，在规定的操作区域内进行作业，避免交叉作业和互相干扰。
同时，作业区域内应保持整洁，避免杂物堆放和滑倒的危险。
在盾构机管片拼装的过程中，需要进行切割和连接管片的操作，这是一个高风险的环节。
在这个环节中，需要采取必要的安全措施，防止伤害和事故的发生。
操作人员需要佩戴防护手套和安全帽，以防止手部和头部的受伤。
同时，应按照规定的程序和安全工艺进行操作，不得擅自改变操作顺序或方法。
在盾构机管片拼装过程中，还需要定期对盾构机和管片进行检查和维护。
定期检查液压系统、电气系统和传动系统的性能是否正常，发现问题及时处理。
对管片进行质量检测，确保其符合要求。
同时，还需对施工现场进行安全巡检，及时排除可能的安全隐患。
总之，盾构机管片拼装是一项复杂的工程作业，需要严格遵守安全规程和操作规程。

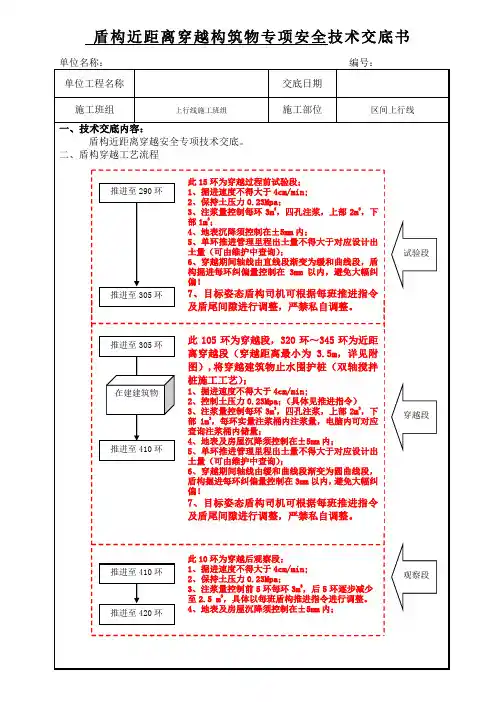

盾构近距离穿越建筑物安全专项技术交底书11
4、其他事项
（1）整个穿越期间，盾构司机及管片拼装手尤为关键，一旦过程控制不当势必造成构筑物沉降，经济损失非常大，同时声誉也受到相当大的影响！再此请两班盾构司机及管片拼装手，以主人翁的高度责任心，认真按照本交底落实执行，确保顺利穿越该构筑物！！
（2）过程控制中一旦有异常情况，及时上报工程部或项目领导。
（3）盾构穿越前，值班人员及盾构各部位电话须进行检查，保证电话的畅通。
（3）所有施工参数调整前，必须经工程部下达技术指令后，方可进行更新调整。
被交底人：
交底人/
日期：
复核人/
日期：
（4）单环管片纠偏不得大于3mm，控制管片姿态与盾构姿态吻合，控制管片拼装不得出现渗水、破损现象，以保证管片渗水造成后续地层损失；
（5）每环掘进出土量控制，根据管理行程实际查询对应的设计出土量与实际出土量进行比照，每环不得大于设计出土量；
（6）保持盾构机呈目标姿态控制，确保：
①能减小盾构纠偏量，减小地层损失；
（2）提前调整盾构机姿态，保持盾构机呈目标姿态进行盾构掘进控制；
（3）同步注浆量每环3m3，坍落度不得大于16mm，转驳过程中严禁加水！！！；
（4）此阶段要及时对管片法面进行纠偏，每环不得大于3mm，控制管片姿态与盾构姿态吻合；
（5）每环掘进出土量控制，根据管理行程实际查询对应的设计出土量与实际出土量进行比照，每环不得大于设计出土量；
（6）每日根据监测报告及时调整优化施工参数；
（7）由此试验阶段可得出盾构穿越控制施工参数，并进行优化控制，保证盾构穿越过程中构筑物的安全。
2、穿越段
（1）穿越段盾构推进须匀速推进，速度不得大于4cm/min；

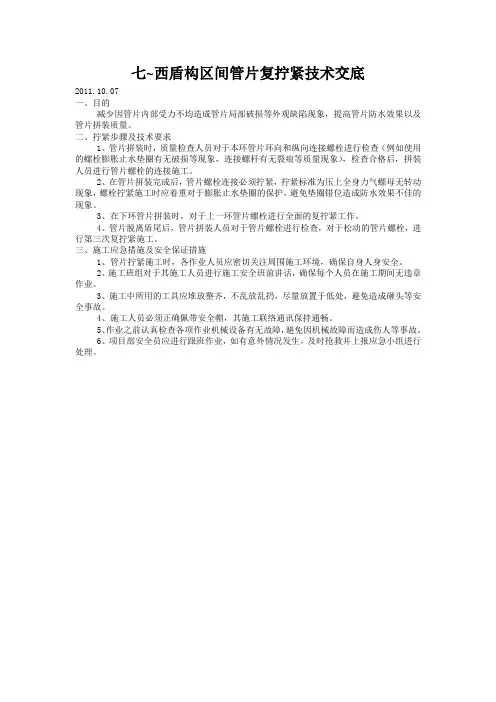

盾构区间管片复拧紧技术交底
七~西盾构区间管片复拧紧技术交底
2011.10.07
一、目的
减少因管片内部受力不均造成管片局部破损等外观缺陷现象，提高管片防水效果以及管片拼装质量。
二、拧紧步骤及技术要求
1、管片拼装时，质量检查人员对于本环管片环向和纵向连接螺栓进行检查（例如使用的螺栓膨胀止水垫圈有无破损等现象，连接螺杆有无裂痕等质量现象），检查合格后，拼装人员进行管片螺栓的连接施工。
2、在管片拼装完成后，管片螺栓连接必须拧紧，拧紧标准为压上全身力气螺母无转动现象，螺栓拧紧施工时应着重对于膨胀止水垫圈的保护，避免垫圈错位造成防水效果不佳的现象。
3、在下环管片拼装时，对于上一环管片螺栓进行全面的复拧紧工作。
4、管片脱离盾尾后，管片拼装人员对于管片螺栓进行检查，对于松动的管片螺栓，进行第三次复拧紧施工。
三、施工应急措施及安全保证措施
1、管片拧紧施工时，各作业人员应密切关注周围施工环境，确保自身人身安全。
2、施工班组对于其施工人员进行施工安全班前讲话，确保每个人员在施工期间无违章作业。
3、施工中所用的工具应堆放整齐，不乱放乱扔，尽量放置于低处，避免造成砸头等安全事故。
4、施工人员必须正确佩带安全帽，其施工联络通讯保持通畅。
5、作业之前认真检查各项作业机械设备有无故障，避免因机械故障而造成伤人等事故。
6、项目部安全员应进行跟班作业，如有意外情况发生，及时抢救并上报应急小组进行处理。
盾构始发安全技术交底完整
盾构始发安全技术交底(可以直接使用，可编辑实用优秀文档，欢迎下载）中铁成都投资发展安全质量技术交底记录注：1、本表如填写不够，可以增页。
2、一式四份：交底单位、工地负责人、工地安全员、工班长各持一份；交底单位保存原件，其余单位可持复印件。
3、交底人和接受人应亲笔签字，接受人还需用红色印泥按拇指印。
沈阳市运河水系综合治理工程截污工程三标段盾构人员安全交底辽宁金帝路桥建设沈阳市运河水系综合治理工程截污工程三标段项目经理部安全技术交底记录盾构施工安质试题（含单选题90题、填空题35题、简答题15题)一、选择题：（共90题）1、盾构施工作业环境内，空气中氧气含量不得小于（）。
A、20%B、30%C、40%2、盾构施工作业环境内，隧道内温度不应高于（）。
A、33℃B、32℃C、31℃3、班组安全例会每（）进行一次。
A、月B、旬C、周4、正确使用安全带的方式为（）。
A、高挂低用B、低挂高用C、高挂高用5、施工单位安全生产工作必须坚决贯彻（）方针。
A、安全第一预防为主综合治理B、安全生产人人有责C、安全第一预防为主6、( )是指在劳动过程中容易发生伤亡事故，对操作者本人，尤其是对他人和周围设施的安全有可能造成重大危害的作业：A、特别施工B、特殊岗位C、特种作业8、认真学习安全生产的各项（）。
A、法律法规和规章制度B、管理和指挥C、义务和权利9、进入施工现场必须正确佩戴好（）。
A、安全绳B、安全帽C、口罩10、劳动保护用品的发放和管理，坚持“（）”的原则。
A、谁用工、谁负责B、谁采购、谁负责C、作业人员自负11、操作转动的机器设备时，不应佩戴（）。
A、戒指B、手表C、手套12、井下低压安全供电的“三大保护”是保护接地、（）保护、过电流保护。
A、漏电B、断接保护C、双绝缘保护13、人工挖基坑时，操作人员之间要保持安全距离，一般大于（）m；多台机械开挖，挖土机间距应大于（）m，挖土要自上而下，逐层进行，严禁先挖坡脚的危险作业。
盾构管片拼装施工技术
一、管片拼装工艺流程盾构管片拼装的施工流程：而且对盾其他主要预埋件和混凝土的握裹牢固，管片接头使用的螺栓、螺母、垫圈、螺栓防水用密封垫等附件准备齐全后，才允许拼装。
每环管片拼装结束后要及时拧紧各个方向的螺栓，且在该环脱出盾尾后再次拧紧。
3、管片的堆放运输管片出厂前逐片进行尺寸、外观的检测，不合格者不允许出厂。
外观的检测内容有：管片表面光洁平整，无蜂窝、露筋，无裂痕、缺角，无气、水泡，无水泥浆等杂物；灌浆孔螺栓套管完整。
安装位置正确。
对于轻微的缺陷进行处理，止水带附近不允许有缺陷。
达到龄期并检验合格的管片有计划地由平板车运到施工现场。
管片运输时其间用垫木垫实，以免使管片产生有害裂纹，或棱线部分被碰坏。
管片到达现场后由龙门吊卸到专门的管片堆放区。
管片堆放区应选择适当，以免因其自重造成场所不均匀沉降和垫木变形产生异常的应力而破裂。
在卸之前对管片进行逐一的外观检测，不符合要求（裂缝、破损、无标志等）的管片立即退回。
4、管片吊放及隧道内运输管片下井采用龙门吊进行。
洞内运输采用电瓶车牵引管片车运输。
管片车上的管片堆放有序，堆放次序依据管片安装顺序摆放。
5123456纵向止水条，并微调对准螺栓孔。
7）边拼装管片边拧紧纵、环向连接螺栓。
8）在整环管片脱出盾尾后，再次按规定扭矩拧紧全部连接螺栓。
管片拼装的注意事项1．每一环推进长度必须达到大于环宽300mm(1800mm)以上方可拼装管片，以防损坏封顶块止水条。
2．管片吊装头必须拧紧。
为避免管片旋转过程中安装头单独承受管片重量，应将4条压板均匀地接触管片。
3．管片拼装过程中，第一块管片的位置尤为重要，它决定了本环其他管片的位置及拼缝的宽窄。
管片高于相邻块，将会导致封顶块的位置不够；低于相邻块，纵缝过大，防水性降低。
同时，第一块应平整，防止形成喇叭口。
4．管片拼装应满足规范规定的偏差。
5．拧紧螺栓应确保螺栓紧固，紧固力矩要达到设计要求300N．m6.正式进洞后，错缝拼装的管片封顶块位置为±90o五、拼装常见问题及应对措施1、管片错台（1）错台的概念及分类盾构管片错台包括径向错台、环向错台。
盾构始发及管片拼装安全操作规程
盾构始发及管片拼装作业安全操作规程进入施工现场必须戴好安全帽，正确使用劳保用品，高处临边作业，必须佩戴安全绳，在有限空间内严禁违章操作业。
1、盾构始发及操作（1）凡从事盾构机操作及辅助生产的人员应执行国家、行业现行的安全技术规程。
遵守项目部的安全管理规定，严禁违章操作。
（2）盾构机内的施工人员应具有较强的责任心，且必须经过相关的专业培训，并取得相关岗位的上岗证书后方可上岗。
（3）盾构机内所有区域工作的人员：①必须正确佩戴安全帽(不包括控制室内)。
②统一穿着工作服，衣服的袖口和裤脚必须扎紧。
禁止使用尼龙、化纤或混纺的衣料制作的工作服。
工作人员进入生产现场禁止赤脚、穿拖鞋、凉鞋、高跟鞋、短裤。
③在土舱等特殊环境工作的人员须配备防护装备，并设有专人监护。
(如防护镜、呼吸器具等)。
2、按始发技术方案进行操作，保证始发安全。
3、盾构始发时必须做好盾构机防扭转和基座稳定措施，并对盾构姿态作复核、检查。
4、负环管片定位时，管片横断面中线应与线路中线一直。
5、在始发阶段应控制盾构机推进的初始推力，初始推力应根据技术交底方案实施，并注意观察反力架结构情况。
6、根据隧道地质状况、埋深、地表环境、盾构姿态、施工监测结果制定当班盾构掘进施工指令，并准备好管片拼装、壁后注浆工作。
应做到注浆与掘进的同步进行，及时根据信息反馈情况调整注浆参数。
7、严格按照盾构设备操作规程、安全操作规程以及当班的掘进指令控制盾构掘进参数与盾构姿态。
8、掘进中应设专人按规定进行监控量测，并及时向监控室反馈监测情况。
9、盾构过程中应按有关规定进行盾构与管片姿态人工复核测量、跟踪与信息反馈。
10、施工过程中，应尽量防止盾构机横向偏差、纵向偏差和转动偏差的发生，用测量数据修正盾构姿态，尽早进行“蛇行”修正。
11、盾构机体前端两侧及机尾不得站人。
电机车运行前后轨道两端头必须设置铁鞋和阻车器，以防止发生电瓶车突发遛车伤人事故。
12、盾构暂停施工时，应按稳定开挖面的专项措施执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九、拼装机如操作中发生异常时应立即停止拼装作业，待查明原因、进行处理，使其恢复至正常工作状态后方可继续施工。
十、管片拼装机移动方向必须与千斤顶伸缩方向一致，以防损坏机具。
十一、现场后方能上岗作业。
盾构管片拼装安全技术交底
管片拼装安全技术交底
GDAQ330401
施工单位：中国建筑一局（集团）有限公司
工程名称
东莞轨道交通R2线2311标
分部分项
工程
管片拼装
工种
普工
在管片拼装施工期间，必须执行工程机械的基本安全规程，动力机械、起重机械的安全技术操作规程。施工人员必须遵守国家、建设部、各地区有关安全施工的规定。
2、不戴安全帽罚款￥200元/次人，未正确佩戴安全帽或用安全帽当凳子坐的罚款￥50元/次人。
3、不得随意破坏现场的各项安全防护设施。
交底人签字：
日期：
接受人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份。
四、在吊运管片时要注意检查吊具是否完好，防止吊具在吊装或拼装时脱落、断裂。应定期对管片吊具进行检查，以保证吊具的安全性。
五、管片在运至拼装区过程中，管片运输区内严禁站人。
六、在拼装管片时，非拼装作业人员应退出管片拼装区。拼装机工作范围内严禁站人。
七、应做好施工机械设备日常保养，保证机械安全使用性能。
一、操作人员应熟悉所操作机械设备的性能和工艺要求，施工前应先接受岗位培训，施工中应严格遵守各专业设备使用规定和操作规程。
二、管片拼装机必须由专人负责，严格执行三定制度（定机、定人、定岗位）和操作规程，其他人员禁止操作。所有动力设备在接通电源前，液压控制阀的手柄必须在中止位置上。
三、在隧道内用管片吊车运输管片时，必须保证吊具与管片连接牢固。
