浆砌片石排水沟施工组织设计
浆砌片石排水沟施工方案
浆砌片石排水沟施工方案
背景介绍
在城市建设和农村改造中，排水沟的施工至关重要。
浆砌片石排水沟是一种常用的排水设施，具有良好的排水效果和美观的外观，被广泛应用于道路、农田和生活区等不同场所。
本文将介绍浆砌片石排水沟的施工方案，包括材料准备、施工步骤和施工注意事项。
材料准备
1.片石：选择质地坚硬、表面平整的石材，一般选用花岗岩或砂岩。
2.砂浆：采用水泥、砂子和水按照一定比例混合制备而成的砂浆。
3.水泥：选用普通硅酸盐水泥。
4.水：清洁的自来水。
施工步骤
1.清理施工区域：清除杂物、平整地面，确保排水沟的稳固和通畅。
2.划线定位：根据设计要求，在施工区域进行划线定位，确定排水沟的
位置和形状。
3.浇筑碎石层：在排水沟位置上浇筑一层碎石，厚度约为10厘米，用
来增强排水沟的承重能力。
4.铺设片石：将清洁的片石按照设计要求依次铺设在碎石层上，保证排
水沟的整齐美观。
5.浇注砂浆：在铺设好的片石之间和周围浇注砂浆，填满缝隙，增强排
水沟的固定性和密封性。
6.养护：等待砂浆充分干燥后进行定型，保持排水沟干燥，并做好后续
的维护工作。
施工注意事项
1.施工操作要规范，保证排水沟的整体美观和稳固性。
2.严格按照设计要求进行施工，确保排水沟的功能和性能。
3.施工过程中要保持施工区域的整洁，避免杂物造成影响。
4.施工期间要注意安全，佩戴劳动防护用品，避免发生意外伤害。
通过以上施工方案，浆砌片石排水沟可以在不同场所得到快速、高效的施工，提高排水效果，美化环境，为城市建设和农村改造提供有效的排水解决方案。
(完整版)浆砌片石排水沟施工方案
(完整版)浆砌片石排水沟施工方案范本一: 正式风格一、项目背景及目的1.1 项目背景以浆砌片石为主材进行排水沟施工是保障道路排水畅通的重要工作，有效预防了水浸、积水等情况的发生，提升了道路使用安全性和舒适度。
1.2 目的本文档旨在制定详细的施工方案，确保施工过程符合相关的技术规范和安全标准，从而保证施工质量和全过程安全。
二、施工组织与管理2.1 项目组成与职责分工2.1.1 项目组成项目组由工程经理、设计师、技术员、施工队长等人员组成。
2.1.2 职责分工- 工程经理负责项目的整体规划和协调工作。
- 设计师负责制定施工方案和相关设计文件。
- 技术员负责现场技术指导和质量检查。
- 施工队长负责具体施工的组织和分配。
2.2 安全管理2.2.1 安全制度施工队必须遵守相关安全操作规程，并制定详细的安全管理计划，加强对施工人员的安全教育和培训。
2.2.2 安全措施- 实施周边地面保护措施，避免污染和损坏。
- 严格控制机械设备的运行，保障施工人员的人身安全。
- 提供必要的安全防护设备，并督促施工人员正确使用。
三、工程准备3.1 材料采购3.1.1 片石选材根据设计要求，选购质量良好、规格符合要求的片石材料。
3.1.2 其他材料采购根据施工需要，采购适量的水泥、沙子、钢筋等材料。
3.2 设备准备3.2.1 主要施工机械- 挖掘机：用于挖掘沟槽。
- 自卸车：用于运输材料和废弃物料。
- 搅拌机：用于搅拌砂浆等材料。
3.2.2 辅助工具- 铁锹、平整板等小型工具。
- 清洁车辆和工具。
四、施工工序4.1 基底处理4.1.1 清理基底清理沟槽基底，除去杂物和松散土壤。
4.1.2 固结基底对基底进行固结处理，保证排水沟的稳定性。
4.2 片石铺设4.2.1 布置片石按照设计要求，将片石进行分类、堆放，方便施工操作。
4.2.2 片石排布根据施工计划和设计要求，逐层排布片石，注意保持排布的均匀性和平整度。
4.3 砌浆加固4.3.1 搅拌砂浆按照比例将水泥和砂子进行搅拌，制作砂浆。
浆砌片石排水沟施工方案
浆砌片石排水沟施工方案【一】一、引言本旨在提供浆砌片石排水沟施工方案的详细说明，以确保施工过程顺利进行，并保证施工质量和工程安全。
二、项目概述1.1 项目名称：浆砌片石排水沟施工方案1.2 项目地点：xxxxxx1.3 项目经理：xxxxxx三、施工流程3.1 方案编制与评审3.1.1 方案编制3.1.2 方案评审3.2 现场准备工作3.2.1 施工材料准备3.2.2 施工人员组织3.3 排水沟设计与布置3.3.1 设计理念及要求3.3.2 排水沟布置图纸编制 3.3.3 地基处理与标高控制3.4 施工工艺与操作规范3.4.1 石料准备与选用3.4.2 砌筑工艺流程3.4.3 施工操作规范3.5 施工质量控制3.5.1 材料质量控制3.5.2 现场加工与安装3.5.3 施工质量检测与验收3.6 安全措施与管理3.6.1 施工现场安全规划 3.6.2 安全设施与标识3.6.3 施工人员教育与培训四、相关附件1. 排水沟施工图纸2. 施工步骤示意图3. 施工材料清单4. 施工质量检测报告五、法律名词及注释1. 建设工程质量管理条例注释：该条例主要规定了建设工程施工质量的管理要求和监督措施。
2. 建造施工安全技术操作规程注释：该规程详细说明了建造施工过程中应遵循的安全操作规范和安全防护要求。
【二】一、简介本为浆砌片石排水沟施工方案，详细描述了施工的整体流程和各个环节的要求，以确保项目的顺利进行和施工质量的保证。
二、项目概述1.1 项目名称：浆砌片石排水沟施工方案1.2 项目地点：xxxxxx1.3 项目经理：xxxxxx三、施工流程3.1 方案制定3.1.1 方案编制3.1.2 方案评审与修改3.2 施工准备3.2.1 现场环境调查与评估 3.2.2 施工材料采购与储备 3.2.3 施工人员组织与培训3.3 施工技术要求3.3.1 排水沟设计与布置 3.3.2 地基处理与标高控制 3.3.3 石料准备与选用3.4 施工工艺与操作规范3.4.1 石料摆放与砌筑方法 3.4.2 砌筑工艺流程3.4.3 清理与验收3.5 施工质量控制3.5.1 施工过程质量检测3.5.2 施工质量控制措施3.5.3 施工记录与报告3.6 安全管理3.6.1 施工现场安全规划与警示3.6.2 安全设施与防护措施3.6.3 安全教育与培训四、附件列表1. 排水沟设计图纸2. 施工人员名单3. 施工材料清单4. 施工记录表五、法律名词及注释1. 建设工程质量管理条例注释：该法律规定了建设工程质量管理的要求和监督措施，对施工方案的制定和施工质量的控制具有指导意义。
浆砌排水沟施工组织设计方案

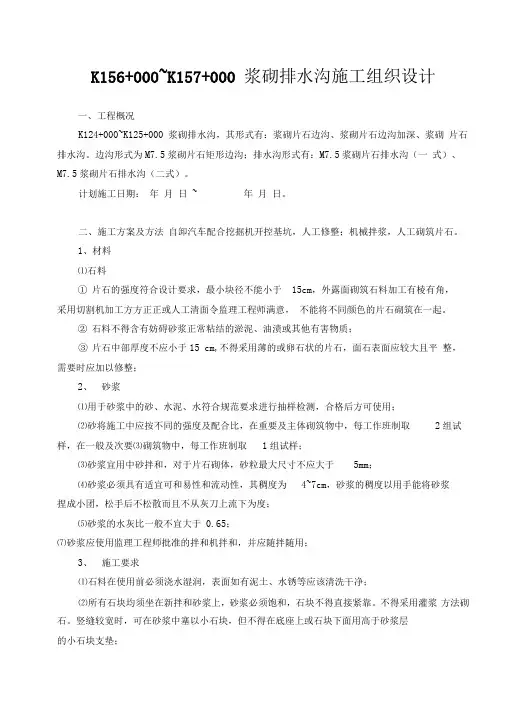

K156+000~K157+000 浆砌排水沟施工组织设计一、工程概况K124+000~K125+000 浆砌排水沟，其形式有：浆砌片石边沟、浆砌片石边沟加深、浆砌片石排水沟。
边沟形式为M7.5浆砌片石矩形边沟；排水沟形式有：M7.5浆砌片石排水沟（一式）、M7.5浆砌片石排水沟（二式）。
计划施工日期：年月日~ 年月日。
二、施工方案及方法自卸汽车配合挖掘机开控基坑，人工修整；机械拌浆，人工砌筑片石。
1、材料⑴石料①片石的强度符合设计要求，最小块径不能小于15cm，外露面砌筑石料加工有棱有角，采用切割机加工方方正正或人工清面令监理工程师满意，不能将不同颜色的片石砌筑在一起。
②石料不得含有妨碍砂浆正常粘结的淤泥、油渍或其他有害物质；③片石中部厚度不应小于15 cm,不得采用薄的或卵石状的片石，面石表面应较大且平整，需要时应加以修整；2、砂浆⑴用于砂浆中的砂、水泥、水符合规范要求进行抽样检测，合格后方可使用；⑵砂将施工中应按不同的强度及配合比，在重要及主体砌筑物中，每工作班制取2组试样，在一般及次要⑶砌筑物中，每工作班制取1组试样；⑶砂浆宜用中砂拌和，对于片石砌体，砂粒最大尺寸不应大于5mm；⑷砂浆必须具有适宜可和易性和流动性，其稠度为4~7cm，砂浆的稠度以用手能将砂浆捏成小团，松手后不松散而且不从灰刀上流下为度；⑸砂浆的水灰比一般不宜大于0.65；⑺砂浆应使用监理工程师批准的拌和机拌和，并应随拌随用；3、施工要求⑴石料在使用前必须浇水湿润，表面如有泥土、水锈等应该清洗干净；⑵所有石块均须坐在新拌和砂浆上，砂浆必须饱和，石块不得直接紧靠。
不得采用灌浆方法砌石。
竖缝较宽时，可在砂浆中塞以小石块，但不得在底座上或石块下面用高于砂浆层的小石块支垫；⑶砌体应分层砌筑，砌体较长时应分段分层砌筑。
两相邻工作段的砌筑高差不应超过1.2m ，分段位置应尽量设在沉降缝或伸缩缝；⑷石块应长短相间，交错排列，上下层竖缝应错开至少8cm,但不得在丁石的上方或下方布设竖缝；⑸砌筑上层石块时应避免振动下层石块。
浆砌片石排水沟施工方案A2(1)
浆砌片石排水沟施工方案A2(1)一、项目背景1.1 项目概述本项目为浆砌片石排水沟的施工方案A2(1)，旨在对排水沟进行有效施工，确保排水系统的正常运行和地表水的顺利排放。
1.2 工程地点本工程位于XX省XX市XX区。
二、施工准备2.1 施工人员组织1.项目经理：负责整个项目的管理和协调。
2.施工队长：负责具体施工工作的组织和落实。
3.施工人员：根据工作需求进行配备。
2.2 施工设备准备1.浆砌片石所需的工具设备。
2.运输车辆。
3.安全防护装备。
三、施工操作流程3.1 施工准备1.清理施工场地，确保工作面平整。
2.进行必要的标志和围栏设置。
3.2 排水沟浆砌施工1.按照设计要求，选用合适的片石进行浆砌。
2.逐级逐段进行石头的摆放和浆砌，保证坚固和牢靠。
3.检查每一步施工是否符合要求，保证排水沟的质量。
3.3 完工验收1.确认排水沟施工全部完成，无疏漏。
2.进行施工质量验收，确认符合设计标准和规范。
四、安全与质量管理4.1 安全管理1.施工中严格执行安全操作规程。
2.每日安全会议，强调安全注意事项。
3.配备专人负责安全监督。
4.2 质量管理1.施工过程中实行质量巡检制度。
2.对施工中发现的质量问题，及时整改和处理。
3.确保施工质量符合相关标准和规范。
五、施工总结5.1 施工成果本施工方案A2(1)在工程中取得了多方面的成果，包括施工进度、质量管理、安全防护等方面均取得了令人满意的效果。
5.2 完成情况排水沟浆砌工程按照本方案顺利进行，施工效果符合设计要求，达到预期效果。
5.3 展望希望在今后的施工中，能够进一步提高工程质量，不断完善施工方案，为工程建设贡献更多的力量。
以上是浆砌片石排水沟施工方案A2(1)的施工文档，感谢阅读！。
浆砌片石排水沟施工方案A2
浆砌片石排水沟施工方案A2一、施工前准备工程概况浆砌片石排水沟是一种用于道路、园林绿化等场所的排水设施，具有良好的排水效果和美观性。
本施工方案针对A2类型的排水沟展开，需要充分准备。
施工材料准备•片石：选用规格均匀、无裂纹的天然石材为宜，片石大小适中，便于施工操作。
•水泥：用于浆砌片石之间的粘接固定。
•河沙：用于砼基础及浆砌片石的填充。
•砂浆：用于浆砌片石接缝处的填充。
•工具：包括砂浆搅拌器、平板、角尺等基本工具。
二、施工步骤1. 基础处理1.清理施工区域，确保地面平整、无碎石等障碍物。
2.按设计要求，进行基础沟槽的挖掘，底部铺设一层河沙，压实。
2. 片石铺设1.将片石按设计要求逐层铺设到基础沟槽中，注意保持水平。
2.片石之间留有适当的缝隙，便于后续填充砂浆。
3.图样要求的特殊形状的片石需要在铺设过程中合理安排。
3. 浆砌处理1.制作适宜的砂浆，涂抹在片石之间的缝隙中，确保填充充实。
2.砂浆固化后，利用角尺等工具清除多余的砂浆，保持外观整洁。
3.砂浆固化时间后，用清水冲洗片石表面，清除浆渣。
三、施工质量控制1. 外观质量1.片石铺设应平整、紧密，无明显错台、空鼓、错位等现象。
2.砂浆填充应均匀、充实，无裂纹、露底等缺陷。
2. 工程验收1.施工完成后应进行检查验收，确认与设计要求符合。
2.检查排水效果，确保排水沟通畅，排水性能良好。
四、施工注意事项1.施工过程中，应及时清理施工现场，避免因杂物造成影响。
2.施工中应按照设计要求进行操作，避免随意更改。
3.严格按照材料配比、施工工艺要求进行施工，确保质量。
以上为浆砌片石排水沟施工方案A2的详细内容，希望能对您有所帮助。
浆砌片石边沟、排水沟及截水沟施工方案
浆砌片石边沟、排水沟及截水沟施工方案第一章施工技术方案一、编制依据：⑴、二广公路怀集至三水段高速公路两阶段施工图设计图纸⑵、公路桥涵施工技术规范（JTJ041-2000）⑶、公路工程质量检验评定标准（JTGF80/1-2004）⑷、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）⑸、公路工程水质分析操作规程（JTJ056-84）⑹、公路工程集料试验规程（JTG E42-2005）二、工程概况：本合同段主线内排水系统包括边沟、截水沟、排水沟等，其与桥梁涵洞、自然沟相连接；采用M7.5浆砌片石砌筑，结构几何尺寸及长度见下表：1、路基边沟、排水沟数量表：2、桥下排水沟数量表3、路堑顶截水沟三、人员、机械、材料准备情况1、浆砌片石边沟、排水沟及截水沟管理组织机构框图：2、劳动力组织安排：3、施工机械配置：四、浆砌片石边沟、排水沟及截水沟施工1、施工准备：⑴、材料：片石、M7.5及M5砂浆；施工前做好配合比设计与砂浆原材料各项性能检测试验。
水泥：采用海螺牌PO32.5R普通硅酸盐水泥中砂：采用坳仔砂场（中细）片石：采用横山白云岗石场水：采用山泉水⑵、作业条件：①、砌筑边沟、排水沟、截水沟应至少在其一侧修筑简易施工便道，确保砌筑片石、砂浆等原材料的运输通畅。
②、导线点及水准点复测合格经监理批准后方可进行放样测量；在施工前应对边沟、排水沟、截水沟的走向、原地面高程等进行复测，复测结果应及时上报监理。
③、全面检查施工准备工作，确保机械设备完好，可以安全使用，对施工人员进行详细的边沟、排水沟、截水沟技术交底和安全教育，使安全、技术管理在思想、组织、措施上都得到落实。
2、边沟、排水沟、截水沟施工流程：（见附表1）3、施工过程：⑴、测量放样：根据设计图纸放出边沟、排水沟、截水沟的中轴线位置，并测量出相应高程，根据测量所提供的里程桩号及高程等测量数据，用白灰或线绳施放出边沟、排水沟、截水沟的轮廓线，测量人员应向挖基施工员提供开挖深度。
浆砌片石排水沟施工方案
浆砌片石排水沟施工方案一、工程概况二、施工准备1.确定施工位置和沟渠形状和尺寸。
根据工程地区的水文地质条件和排水需求，在施工前要进行现地勘测和设计。
2.选用合适的石材。
片石应选用自然石质地坚硬、质量好、造价低的石材，比如花岗岩、灰岩等。
3.准备施工工具和设备。
包括挖掘机、铁锤、钢镐、水平仪等。
三、施工步骤1.开挖沟槽。
按照设计要求，用挖掘机开挖出一条连续的沟槽。
沟宽和沟深可以根据设计要求进行调整。
2.填筑石垫层。
在沟槽底部铺设一层厚度为10-15厘米的碎石，用铁锤和钢镐进行夯实。
3.浆砌片石。
选用大小相近的石块，用水泥砂浆逐层叠加，注意保持每一层石块的平整度和水平度，以保证工程的牢固度和美观度。
4.设置排水孔。
在片石的中间或两侧设置排水孔，以便将积水排出。
排水孔应根据设计要求进行施工，通常每隔一段距离进行设置。
5.检查施工质量。
定期检查施工质量，确保石块的质量和平整度。
四、安全注意事项1.施工现场应设置明显的安全标志，保证施工区域的安全。
2.操作挖掘机等大型设备时，应严格遵守操作规范，确保施工过程中不发生事故。
3.在施工过程中，人员应佩戴安全帽、安全鞋等防护用品，严禁穿越沟渠。
4.施工完成后，清理现场垃圾和遗留物。
五、质量检验和验收1.施工完成后，对排水沟的工程质量进行检验。
主要检查沟渠形状、坡度和石块的平整程度等。
2.进行冲刷试验，测试排水沟的排水性能和稳定性。
3.完成施工并通过检验后，可进行竣工验收。
六、施工时间七、施工经费结语浆砌片石排水沟施工方案旨在保证工程的质量和安全，确保排水沟的功能能够正常发挥。
在施工过程中，应严格按照方案进行施工，并定期检查和验收，确保工程的顺利进行。
同时，施工过程中要加强安全意识，有效避免施工事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浆砌片石排水沟施工方案
一、工程概况
全线按二级公路标准建设，设计速度40km/h或60km/h，其中K0+000-K18+000段，设计速度为40km/h，路基宽度8.5m,路肩宽度2×3.5m，土路肩为2×0.75m；
K18+000-K68+935段，设计速度为60km/h，路基宽度为2×3.5m，硬路肩为2×0.75m，土路肩宽为2×0.75m；全线桥涵设计汽车荷载等级采用公路-II，设计洪水频率：小桥及路基1/50。
基本标段为第7标段，起讫桩号为K63+000~K68+935，路线长5.935km。
设计速度为60km/h，路基宽度10m，路肩宽度为2×3.5m，硬路肩为2×0.75m，土路肩为2×0.75m；
软土路基处理桩号及数量为：K67+450-K67+540设计挖除淤泥体积数量：900m3，回填利用石方：900m3。
二、编制依据
1、《邵东县八十亭至老屋塘公路改建工程施工图设计》；
2、《公路路基设计规范》；
3、《公路路基施工技术规范》；
4、《邵两召纪【2013】02号会议纪要》；
三、施工准备
人员准备
经理部负责整片个过程的施工管理、工程质量、安全、进度进行安排、协调并使其得到有效控制。
项目经理部下设：办公室、
财务处、工程部、质检部、安全部、材料部，配备有丰富工作经验的项目管理层人员对施工过程进行质量进度等方面的控制。
材料准备
由施工计划负责人按工程进度计划编制分阶段水泥、砂、片石材料、设备采购计划，采购材料、设备将按照采购计划提前落实到位，并在指定场地按要求方式进行堆放以备使用。
设备准备
浆砌片石排水沟施工所用设备按施工要求进行配置，保证施工工作顺利开展，保证进度。
四、施工方案及方法
根据本合同段浆砌片石排水沟工程的数量，计划在本项目安排1个施工队伍进行施工。
施工队人员及施工机械设备配置如下：
浆砌片石排水沟施工队的主要施工人员配备
浆砌石排水沟施工队的主要机械设备配备
1、边沟开挖
按设计图标注的位置、尺寸对路基边沟进行放样，放样时应注意以下三点：
a.注意排水方向和控制好沟底纵坡，使沟中汇水能顺畅排出路基范围之外；
b. 放样过程中应消除沟在平面位置的拆线并修改为贺顺曲线；
c. 如与设计标高与地面标高有不符的地方，应经监理工程师批准，对不相符的段落进行标高调整，保证边沟汇水能顺利排
出。
完成一段边沟放样后以人工开挖，当沟不足高度时将开挖土陪填于沟侧，便其满足高度。
部分挖方较大的段落可采用机械配合人工的方法开挖，但应注意机械开挖时预留部分土基由人工开挖，以避免对原头土的破坏，影响结构稳定。
对开挖好的边沟以人工修整、夯拍沟壁、沟底至成型。
2、排水沟砌筑
排水沟片石砌体底面铺以10cm厚砂砾垫层并夯拍紧密，垫层完成后以人工砌筑面片石，如在需设置防渗膜的段落，用人工铺设防渗膜后再傅填砂砾垫层，防渗膜的宽度不小于设计宽度，铺设防渗膜时使其与基底接触紧密，不留空隙。
排水沟砌体采用挂线施工，按设计坡比及排水沟设计位置按10m每段用细线标注出砌休破面位置后再进行砌体施工。
局部设圆曲线位置根据需要挂线可分为5米每段。
片石采用砂浆机拌和、人工砌筑的方法施工。
施工时角隅石和镶面石选用表面比较整齐的大尺寸石块制成。
相对长和短的石块交错铺于同一层并和帮衬或填腹石交错锁结。
施工时紧张与横缝错开，平缝和竖缝宽度在用水泥浆砌筑时不大于4cm。
可用厚度不比缝宽大的石片填塞宽的竖缝，但石片须被砂浆包裹。
片石砌筑完成后清理坡面，而后以M10水泥砂浆勾缝。
3、养护
依据当时施工天气情况，对施工完成的砌体指派专人进行养
护工作。
五、质量保证措施
“质量是企业的生命，是企业的根本”。
因此，我们为确保施工工程的顺利完成，在施工管理、技术方法、施工组织等方面都作了精心安排。
与此同时，在我分部建立健全公司和以项目经理负责制的质量管理工作体系，在项目经理部设质检工程师，各施工处设专职质检员，各施工班组设兼职质检员。
严格按我公司ISO9001质量手册和程序文件操作。
工地试验室在整个施工过程中按照规定的检验试验频率你作好与该工程有关的原材料、压实度检验，且在工作中接受监理工程师监督，其具体操作方法及评定参照相关规范、规程执行。
在工程施工中对工程原材料按照规定的检验频率进行取样，并为监理工程师抽检服务。
工地试验室不能完成的检验试验工作，将委托经监理工程师认可的具备相应资质的检验单位完成。
六、施工安全
工程开工前制定相应的安全技术措施，建立安全管理制度，建立以项目经理为安全生产第一责任人，施工组长、安全员、工班长组成的安全生产管理监督系统，并设置专门的安全处，制定安全保护措施和安全操作规程以及监督其落实情况。
参加施工的人员均须接受安全技术教育，熟知和遵守本工种的各项安全技术操作规程，并定期进行安全技术考核，合格者方
可上岗工作。
七、环境保护、文明施工措施
严格组织施工和加强管理，保护周围环境、河流确保灌水流及河流不间断、不堵塞。
施工中损坏的水利渠道、道路、排水沟渠等应及时恢复或加以接引。
废方严格按业主和设计指定的位置堆放，弃料在指定位置堆放，填埋，必要时进行植被保护和采取措施以防水土流失造成环境和农用污染，使其景观与周围环境相协调，弃土应严格按设计要求办理，严禁乱挖，乱弃。
浆砌石施工队的主要机械设备配备
工程技术交底卡片
合同段号：编号：
技术负责人：交底时间：
安全环保交底卡片
合同段号：编号：。
