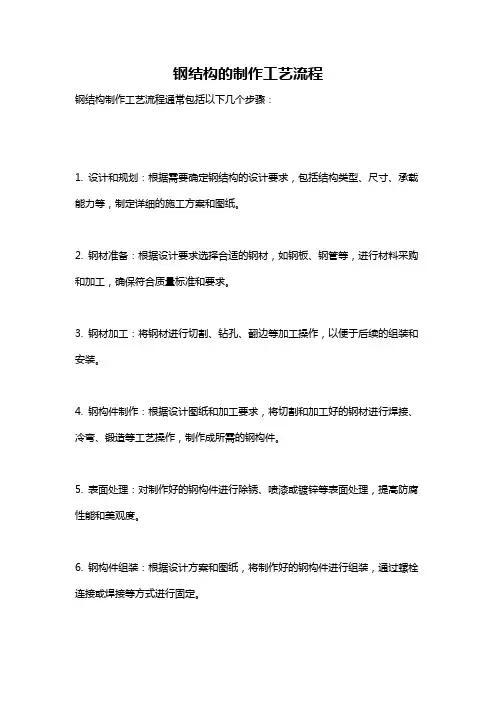

钢结构制作工艺流程通常包括以下几个步骤：
1. 设计和规划：根据需要确定钢结构的设计要求，包括结构类型、尺寸、承载能力等，制定详细的施工方案和图纸。
2. 钢材准备：根据设计要求选择合适的钢材，如钢板、钢管等，进行材料采购和加工，确保符合质量标准和要求。
3. 钢材加工：将钢材进行切割、钻孔、翻边等加工操作，以便于后续的组装和安装。
4. 钢构件制作：根据设计图纸和加工要求，将切割和加工好的钢材进行焊接、冷弯、锻造等工艺操作，制作成所需的钢构件。
5. 表面处理：对制作好的钢构件进行除锈、喷漆或镀锌等表面处理，提高防腐性能和美观度。
6. 钢构件组装：根据设计方案和图纸，将制作好的钢构件进行组装，通过螺栓连接或焊接等方式进行固定。
7. 安装调试：将组装好的钢结构进行安装调试，确保结构的稳定性和安全性。
8. 质量检验和验收：对安装完成的钢结构进行质量检验，包括材料质量、焊缝质量、尺寸精度等，完成验收手续。
以上是钢结构制作工艺流程的基本步骤，具体实施过程可能会因项目需求和规模而有所调整和变化。
浅析工业建筑中钢结构设计步骤
建筑 工程 ｆ
浅析工业建筑中钢结构设 计步骤
高 志 岭 。 赵 海陆 （、 １煤炭工业石 家庄设计研究院， 河北 石家庄 ０ ０ ０ ２ 河北工程大学资源学院 ， ５０ ０ 、 河北 邯郸 ０ ６ ３ ） ５０ ８
摘 要： 通过钢结构适用范围、 钢结构的结构选型、 结构布置与结构分析 、 构件截 面初步估算 、 构件的设计与节点设计、 图纸编制等方 面的论述， 分析工业建筑钢结构设计。 关键词 ： 钢结构 ； 设计步骤 ； 工业建筑 引言： 随着我国经济的发展 ， 很多工业建筑要 面等。对应不同的结构 ， 规范中对截面的构造要求 求大跨度、 施工周期短， 钢结构能很好的满足工程 有很大的不同。如钢结构所特有的组成构件的板 项目 这方面的要求 ， 件的局部稳定问题 ， 在普钢规范和轻钢规范中的 多次进行防腐和防火的维护并且钢结构造价比混 限值有很大的区别。 除此之外 ， 构件截面形式的选 凝土要高 ， 但是钢结构在大跨度和施工周期方面 择没有固定的要求， 结构工程师应该根据构件的 较混凝土结构有很大的优势，因此正在越来越 多 受力情况 ， 合理的选择安全经济美观的截面。 地进 ＾ 到了工业建筑中去。 ３构件设计与节点设计 ｌ 结构选型、 结构布置与结构分析 构件谢 十 首先是材料的选择。比较常用的设 在钢结构设计的整个过程中都应该被强调的 计是 Ｑ ３（ ２ ５ 类似 Ａ ） Ｑ ４ （ ３和 ３ ５类似 １ Ｍ ） ６ ｎ。通常 是“ 概念设计”它在结构选型与布置阶段尤其重 主结构使用单一钢种以便于工程管理。从经济上 ， 要。 对一些难以作出精确理性分析或规范未规定 考虑， 也可以选择不同强度钢材的组合截面。 当强 的问题 ， 可依据从整体结构体系与分体系之间的 度起控制作用时 ， 可选择 Ｑ４ ； ３５稳定控制时 ， 宜使 力学关系、 破坏机理、 震害 、 试验现象和工程经验 用 Ｑ ３ 。构件设计中， ２５ 现行规范使用的是弹塑 陛 所获得的设计思想 ，从全局的角度来确定控制结 的方法来验算截面。 这与结构内力计算的弹性方 构的 布置及细部措施。运用概念没计可以在早期 法并不匹配。 前的结构软件 ， 当 都提供截面验算的 迅速有效地进行构思、 比较与选择。 所得结构方案 后处理功能。 由于程序技术的进步 ， 一些软件可以 往往易于手算 、 概念清晰 、 定性正确， 并可避免结 将验算时不通过的构件，从给定的截面库里选择 构分析阶段不必要的繁琐运算。 同时， 它也是判断 加大—级， 自 并 动重新分析验算 ， 直至通过——这 计算机内力、 分析输出数据可靠与否的主要依据。 就是常说的截面优化设计功能之一，它大大减少 工业建筑钢结构通常有框架 、 、 排架 框排架 、 了结构师的工作量。 轻钢、 门式钢架、 桁架等结构型式。 节 没计 是钢结构设计的重要内容之一。在 结构布置要根据体系特征 、 荷载分布情况及 结构分析前 ，亩 该对节点的形式有充分的思考 啦 性质综合考虑。一般要刚度均匀， 力学模型清晰； 与确定。设计中 经常出现最终设计的节点形式与 尽可能限制大荷载或移动荷载的影响范围， 使其 结构分析模型中 使用的形式不完全—致 ， 这种情 以最直接的线路传递到基础； 柱间抗侧支撑的分 况在施工中必须避免。节点按传力特性可分为刚 布应均匀 ， 其形心要尽量靠近侧 向 （ 力 风震 ） 的作 接 、 、 铰接 半刚接 ， 初学者宜选择前两者进行简单 用线； 否则应考虑结构的扭转。 结构的抗侧应有多 定量分析。节点连接两种常用的方法是等强ｉ 殳汁 道防线 ： 比如有支撑框架结构 ， 柱子至少应能单独 和实际受力设计 ， 设计手册中通常有焊缝及螺栓 承受 １ ／ ４的总水平力。 连接表格供设计者方便查用。规范中对焊接焊缝 为了更精确分析结构条件 。 新近的—些有限 的尺寸及形式有强制规定， 应严格遵守。 焊条的选 元软件可以部分考虑几何非线性及钢材的弹塑性 用应与被连接金属材质相适应 ，例如 Ｅ ３ ４ 对应 能。 正确使用结构分析软件， 还应对其输出结果做 Ｑ ３ ，５ 对应 Ｑ ４ 。Ｑ ３ Ｑ ４ ２ ５Ｅ ０ ３ ５ ２ ５与 ３ ５连接时 ， 应 “ 工程判定” 。比如， 评估各向总剪力、 变形特征等。 该选择低强度的 Ｅ ３而不是 Ｅ ０ ４， ５ 。焊接设计中不 根据“ 工程判定” 选择修改模型重新分析还是修正 得任意加大焊缝。焊缝的重心应尽量与被连接构 其计算结果。 不同的软件会 有不同的适用条件， 工 件重心接近 （ 详细内容可查阅规范关于焊缝构造 程｛ 汁中的计算和精确的力学计算本身就有一定 方面的规定） 高强螺栓的使用领域 日 殳 。 益广泛。 螺 距离，为了获得实用的设计方法有时会用误差较 栓通常使用 ８ ｓ ｌ ９ 两个强度等级 ， ． 和 ０ｓ ８ ． 根据受力 大的假定 ， 但对这种误差会通过“ 适用条件 、 概念 特点分承压型和摩擦型。 两者计算方法不同， 高强 及构造”的方式来保证结构的安全。钢结构设计 螺栓最小规格 Ｍ ２常用 Ｍ１～ ３ ， １， ６ Ｍ ０超大规格的 中， ‘ ‘ 适用条件 、 概念及构造” 与定量计算相 比 是更 螺栓性能不稳定， 设计中 应慎重使用。 普通螺栓抗 重要的内容。 剪洼 能差 ， 可在次要结构部位使用。 连接板选取厚 ２预估截面 度为梁腹板厚度加 ４ ｍ 然后验算净截面抗剪 。 ａ ｒ 。 节 结构布置结束后， 需对构件截面作初步估算。 点设 虑安装螺栓、现场焊接等的施工空 主要是粱柱和支撑的断面形状与尺寸的估算。 间及构件吊 装顺序。构件到运现场无法安装是初 钢梁可选择槽钢 、 轧制或焊接 Ｈ型钢截面等。 学者常遇到的问题。 设 应考虑制造厂的 还 根据荷载与支磨 隋 ， 况 其截面高度通常在跨度的 工艺水平 ：比如钢管连接节点的相贯线的切 口需 １ ｌ Ｏ ／ ， 之间选择。翼缘宽度根据梁问侧向支撑 要数控机床等设备才能完成。 ２ ５ 的间距按 】 限值确定时， ／ ｂ 可回避钢梁的整体稳定 ４图纸编制 的复杂计算， 这种方法很受欢迎。 确定了截面高度 钢结 构设计 出图分设计 图和施工详图两阶 和翼缘宽度后 ， 其板件厚度可按规范中局部稳定 段 ， 设计图由设计单位提供 ， 施工详图通常由钢结 的构造规定预估。 柱截面按长细比预估。 通常 ５ ＜ 构制造公司根据没汁图编制 ， ０ 有时也会由 设计单 ｈ １０简单选择值在 １０ ＜５ ， ０ 附近。 根据轴心受压、 双 位代替编制。由 于近年钢结构项 目 增多和没计院 向受弯或单向受弯的不同， 可选择钢管 、 Ｈ型钢截 钢结构工程师缺乏 ， 有设计能力的钢结构公司参 与设计图的编制情况也很普遍。设计图 是提供制 造厂编制施工详图的依据。 在设计图中， 对于设计 依据、 荷载资料（ 包括地震作用）技术数据 、 、 材料 选用及材质要求 、 设计要求（ 包括制造 和安装 、 焊 缝质量检验的等级 、 涂装及运输 ） 、 结构布置、 构件 截面选 用以及结构的主要节点构造均应 表示清 楚， 主要材料应列表表示， 以利于施工详图的顺利
钢结构建模步骤
钢结构建模步骤

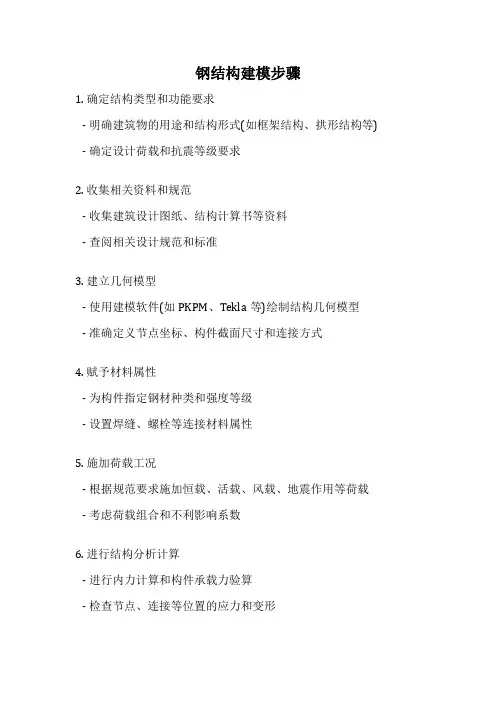

1. 确定结构类型和功能要求
- 明确建筑物的用途和结构形式(如框架结构、拱形结构等) - 确定设计荷载和抗震等级要求
2. 收集相关资料和规范
- 收集建筑设计图纸、结构计算书等资料
- 查阅相关设计规范和标准
3. 建立几何模型
- 使用建模软件(如PKPM、Tekla等)绘制结构几何模型
- 准确定义节点坐标、构件截面尺寸和连接方式
4. 赋予材料属性
- 为构件指定钢材种类和强度等级
- 设置焊缝、螺栓等连接材料属性
5. 施加荷载工况
- 根据规范要求施加恒载、活载、风载、地震作用等荷载 - 考虑荷载组合和不利影响系数
6. 进行结构分析计算
- 进行内力计算和构件承载力验算
- 检查节点、连接等位置的应力和变形
7. 优化调整模型
- 根据分析结果对构件尺寸、连接方式等进行优化调整
- 确保整体结构的安全性和经济性
8. 生成构造详图和报告
- 绘制节点详图、构件明细表等施工图纸
- 输出计算书和设计说明报告
9. 审核检查
- 进行模型、计算结果和图纸的自审和复核
- 确保设计满足规范要求和工程实际
10. 模型输出和数据交换
- 将模型数据输出为通用格式(如IFC等)
- 实现与其他软件的数据交换和协同工作
以上是钢结构建模的一般步骤,具体操作细节和流程可能因项目和软件的不同而有所差异。
钢结构课程设计
钢结构课程设计
钢结构课程设计是一门涉及钢结构设计和分析的课程，旨
在培养学生掌握钢结构设计的基本原理和方法，并能运用
相关软件进行结构计算与分析。
以下是一个钢结构课程设
计的大致内容和步骤：
1. 钢结构基础知识：学习钢结构的概念、组成和特点，了
解常见的钢材及其性能。
2. 荷载分析与选择：学习荷载的种类和计算方法，包括活载、恒载、风载等，根据设计需求选择合适的荷载标准。
3. 钢结构的构造形式：学习常见的钢结构形式，包括框架
结构、空间结构、悬挂结构等，并了解其特点和适用范围。
4. 钢结构的设计原理：学习根据材料力学和结构力学原理
进行结构设计，包括截面计算、稳定性分析、抗震设计等。
5. 钢结构的连接设计：学习钢结构的连接方式及其设计原理，包括焊接、螺栓连接等。
6. 结构设计软件：学习常用的钢结构设计软件，如
SAP2000、ETABS等，掌握其使用方法和分析结果的解读。
7. 综合设计项目：根据课程要求或实际工程需求，选择一
个钢结构设计项目进行综合设计，包括结构设计、计算、
分析和绘图等环节。
8. 结果评估和修改：对设计结果进行评估和修改，确保设
计的合理性和安全性。
9. 结果展示和报告：撰写设计报告，总结设计过程和结果，以及分析设计的优缺点和应用前景。
以上只是钢结构课程设计的一些基本内容和步骤，具体的
设计项目和要求可能会根据不同的课程和学校而有所不同。
在进行课程设计时，建议学生进行充分的资料搜集和实践
操作，结合理论知识与实际工程背景进行设计。
钢结构深化设计6个步骤

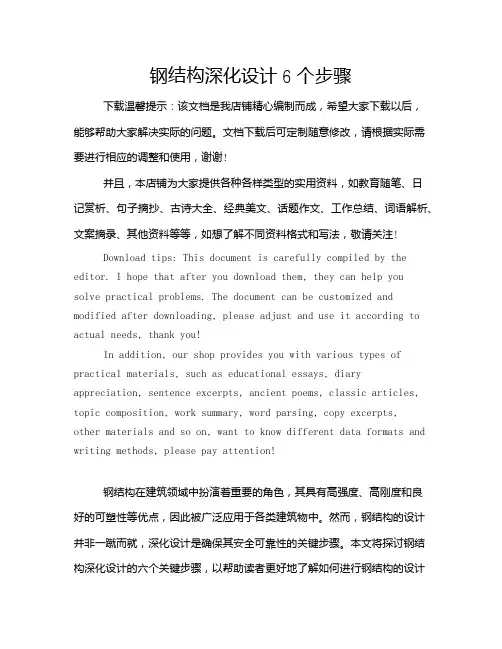

钢结构深化设计6个步骤下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!钢结构在建筑领域中扮演着重要的角色，其具有高强度、高刚度和良好的可塑性等优点，因此被广泛应用于各类建筑物中。
钢结构设计步骤思路
的设计方法,比方网壳的稳定等。
构选型与布置阶段尤其重要。对一些难以作出精确理性分析或规范未规
结构选型时,应考虑它们不同的特点。在轻钢工业厂房中,当有较大
魏
第3页共4页
本文格式为 Word 版，下载可任意ቤተ መጻሕፍቲ ባይዱ辑
悬挂荷载或移动荷载,就可考虑放弃门式刚架而采纳网架。基本雪压大 的地区,屋面曲线应有利于积雪滑落(切线 50 度内需考虑雪载),如亚东 水泥厂石灰石仓棚采纳三心圆网壳。总雪载释放近一半。降雨量大的地 区相像考虑。建筑允许时,在框架中布置支撑会比简洁的节点刚接的框 架有更好的经济性。而屋面覆盖跨度较大的建筑中,可选择构件受拉为 主的悬索或索膜结构体系。高层钢结构设计中,常采纳钢混凝土组合结 构,在地震烈度高或很不规则的高层中,不应单纯为了经济去选择不利 抗震的核心筒加外框的形式。宜选择周边巨型 SRC 柱,核心为支撑框架 的结构体系。我国半数以上的此类高层为前者。对抗震不利。[19]
结构的布置要依据体系特征,荷载分布状况及性质等综合考虑。一般 的说要刚度匀称。力学模型清楚。尽可能限制大荷载或移动荷载的影响 范围,使其以最直接的线路传递到基础。柱间抗侧支撑的分布应匀称。 其形心要尽量靠近侧向力(风震)的作用线。否则应考虑结构的扭转。结 构的抗侧应有多道防线。比方有支撑框架结构,柱子至少应能单独承受
魏
第2页共4页
本文格式为 Word 版，下载可任意编辑
设计图及施工详图的内容表达方法及出图深度的掌握,目前比较混
定的问题,可根据从整体结构体系与分体系之间的力学关系、破坏机
乱,各个设计单位之间及其与钢结构公司之间不尽相同。初学者可参考
理、震害、试验现象和工程阅历所获得的设计思想,从全局的角度来确
他人的优秀设计并参考相关的工具书[3],并根据规范规定编制。
钢结构设计的方法
钢结构设计的方法
钢结构设计的方法包括以下几个步骤：
1. 确定结构类型：根据工程需要确定钢结构是属于框架结构、桁架结构、悬索结构或梁柱结构等。
2. 载荷分析：根据实际工作环境及使用要求，确定钢结构所受的荷载情况，包括活荷载、恒荷载、风荷载、地震荷载等。
3. 结构选型：根据结构类型及载荷情况，选择合适的截面形状、材料规格和连接方式等。
4. 结构计算：根据应力、挠度、位移、稳定性等要求，采用力学原理进行结构设计与计算。
5. 连接设计：进行节点设计以确保结构的刚度和稳定性，包括焊接、螺栓连接、铆接等。
6. 钢材验算：根据材料的强度和刚度要求，进行截面验算以确保材料的使用安全性。
7. 结构优化：根据性能、经济和美观等要求，对结构进行优化设计，以提高结
构的效益和可靠性。
8. 详图设计：根据设计结果，绘制详细的施工图纸，包括平面布置图、剖面图、节点图等。
9. 结构分析：进行结构分析，验证设计的合理性和安全性。
10. 施工及监督：在施工过程中进行钢结构的制作和安装，并进行质量控制和监督。
以上是钢结构设计的一般方法，具体的设计流程和步骤可能会根据项目的不同而有所变化。
钢结构设计简单步骤和设计思路
钢结构设计简单步骤和设计思路什么是概念设计？（一）兼答IronSoul兄，概念设计的一个方面：当你在设计中，能够把结构看作构件，把构件看作结构，你就已经走近概念设计了。
把结构当作构件，比如，一栋大厦的结构就是一根悬臂梁，一座桁架大铁桥就是一根连续梁。
把构件看作结构，比如，一个H型钢构件是由3块板组成的结构，一个钢管相贯的节点就是一个空间结构。
对构件特性的把握：比如，钢管适合做二力（压）杆，不适合做抗弯构件。
它做两端铰接柱或支撑很出色，但是很少用作梁。
当一个受弯构件被选成钢管截面，且程序计算不通过时，你不应通过加大截面来满足，而是应该改用有强弱轴的截面。
如此等等，是基本的概念。
概念设计能力，不单生成于丰富的经历与经验，更是来源于对基本的力学、材料等概念掌握。
同时要求结构师有开阔的视野。
概念设计绝不是抗震设计.现在国内很多人张口抗震闭口抗震,其实是因为抗震这东西没人能真正研究明白,多说说抗震才能显得自己水平高.日本搞抗震这么多年,板神地震,该倒的不是一样倒.抗震设计很重要,但建筑结构绝不仅仅是抗震而已.所谓概念设计,个人理解应该是在开始做设计前对于整个结构的粗估,决定采用哪种结构体系;哪里需要更“刚”些,哪里需要更“柔”些;哪些部位会非常重要,设计时候必须仔细考虑;哪些地方因为具体情况不同,可适当放宽,甚至超出规范规定也不会对结构安全产生影响.在一切决定好后,着手开始进行具体的设计步骤.记得在上学的时候,老师曾经讲过一个概念设计的例子:美国联邦储备银行大楼(时间太久了,可能并不准确)采用的是悬挂式结构,楼两端是电梯井组成的巨型柱,支撑起一个倒置的拱形结构,所有的房间悬挂在拱上(如下图),此时图中A杆受压.后来需要加层,结构师在上面放置了正放的拱,新加的房间悬挂在新拱上,此时A杆压力被平衡掉.没有考证过此事例是否属实,但应该算的上是概念设计中的经典事例了.一般说来,谈到概念设计,大家都会想到整个建筑,其实概念设计对小的构件也适用.拿H型钢梁设置加劲肋来说,很多人只知道腹板高厚比过大了会失稳,要按照规范规定设计加劲肋,多少间距放一个,但具体原因并不清楚.道理其实也很简单,我在下面画了个H型钢梁,加劲肋间打了几道虚线,大家一眼就能看出,加劲部分类似于桁架的压杆,虚线则是拉杆,压杆容易失稳,所以设置加劲肋进行加强处理.看了两个例子,大家应该发现所谓概念设计其实并没那么高深,关键在于概念二字.所谓概念,其实也就是些基本的力学理论,理论大家都知道,只要能做到活学活用,不管多复杂的结构,通过合理的简化,必然能发现问题之关键所在,关键问题解决了,必定能做出好的设计来.个人拙见,欢迎批评指正.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构设计步骤和设计思路
摘要：钢结构设计简单步骤和设计思路关键词: 钢结构结构设计步骤 (一) 判断结构是否适合用钢结构
钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构。
直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等。
这是和钢结构自身的特点相一致的。
(二) 结构选型与结构布置
此处仅简单介绍. 详请参考相关专业书籍.由于结构选型涉及广泛,做结构选型及布置应该在经验丰富的工程师指
导下进行。
在钢结构设计的整个过程中都应该被强调的是\"概念设计＼＂，它在结构选型与布置阶段尤其重要．对一些难以作出精确理性分析或规范未规定的问题，可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想，从全局的角度来确定控制结构的布置及细部措施。
运用概念设计可以在早期迅速、有效地进行构思、比较与选择。
所得结构方案往往易于手算、概
念清晰、定性正确，并可避免结构分析阶段不必要的繁琐运算。
同时,它也是判断计算机内力分析输出数据可靠与否的主要依据。
林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法,以及结构总体系和个分体系间
的相互力学关系和简化近似设计方法。
[２０]
钢结构通常有框架、平面(木行)架、网架（壳)、索膜、轻钢、塔桅等结构型式。
其理论与技术大都成熟。
亦有部分难题没有解决，或没有简单实用的设计方法,比如网壳的稳定等。
结构选型时，应考虑它们不同的特点。
在轻钢工业厂房中,当有较大悬挂荷载或移动荷载,就可考虑放弃门式刚架而采用网架。
基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度内需考虑雪载）,如亚东水泥厂石灰石仓棚采用三心圆网壳。
总雪载释放近一半。
降雨量大的地区相似考虑。
建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。
而屋面覆盖跨度较大的建筑中,可选择构件受拉为主的悬索或索膜结构体系。
高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中,不。
