新图集受拉钢筋锚固长度
图集受拉钢筋锚固长度- 2016 Docum
1、新老规范的受拉钢筋之锚固长度，计算公式的右端项没有变化，还是原来的各个元素。
1）老规范把大量不需要调整的锚固长度和需要进行各种调整的少量锚固长度都叫做“锚固长度”，有点不妥；2）新规范把大量不需要调整的“锚固长度”和需要进行各种调整的少量“锚固长度”都叫做“基本锚固长度”，也是很闹心的。
3）l长度Length的字头字母，a锚固Anchorage的字头字母，b基本Basic的字头字母，lab——基本锚固长度。
E地震Earthquake的字头字母。
labE——基本抗震锚固长度4）11G101-1第53页的表格，上表是供人们直接查阅用表，对99.99%的钢筋都可以直接查阅，他们的la就=lab他们的laE就labE；其左下表是上表的编制说明，只是告诉我们，上表中的一、二级抗震是用四级或者非抗震（两者完全一样）的数据乘以1.15得到，并不是说对上表的数据还要再乘以1.15；上表中的三ji级抗震的锚固长度数据是用四级或者非抗震（两者完全一样）的数据乘以1.05得到，并不是说对上表的数据还要再乘以1.05 。
其左下表是上表的编制说明，只是告诉我们，上表中的一、二级抗震是用四级或者非抗震（两者完全一样）的锚固长度数据乘以1.15得到，并不是说对上表的数据还要再乘以1.15；上表中的三ji级抗震的锚固长度数据是用四级或者非抗震（两者完全一样）的数据乘以1.05得到，并不是说对上表的数据还要再乘以1.05 。
左下表说明上表数据是怎么来的，是上表的编制说明，不是上表的使用说明，他是告知性说明，不是执行性说明；右下表是上表的使用说明，说明上表数据遇到某些情况还需要调整，它是上表的使用性说明。
它表是上表的使用说明，告诉我们，在什么情况下，需要乘以什么样系数，这些系数与老规范也完全一致，没有变更，譬如：5）如果你碰到直径大于等于28mm，先查的相应抗震等级和混凝土强度等级的lab或labE，再乘以1.1；6）如果你碰到环氧树脂涂膜钢筋，再扩大25%；7）如果你碰到施工时钢筋有可能被扰动，再乘以1.1。

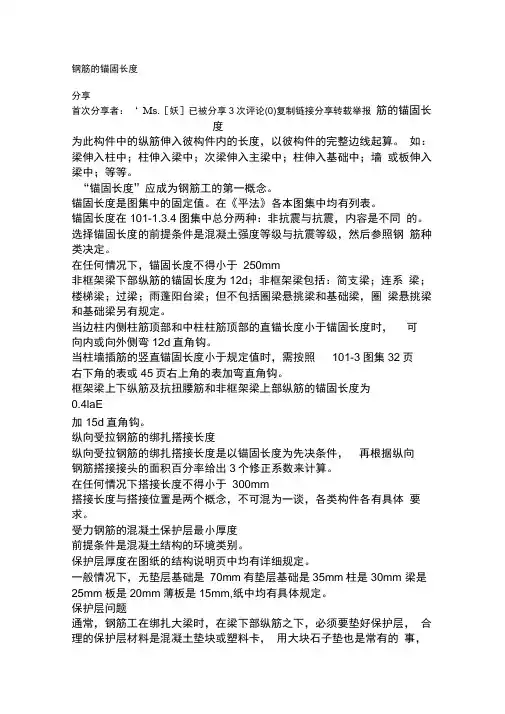

钢筋各个部位的锚固长度
钢筋的锚固长度分享首次分享者：‘Ｍs.［妖］已被分享3次评论(0)复制链接分享转载举报筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。
在《平法》各本图集中均有列表。
锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。
纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。

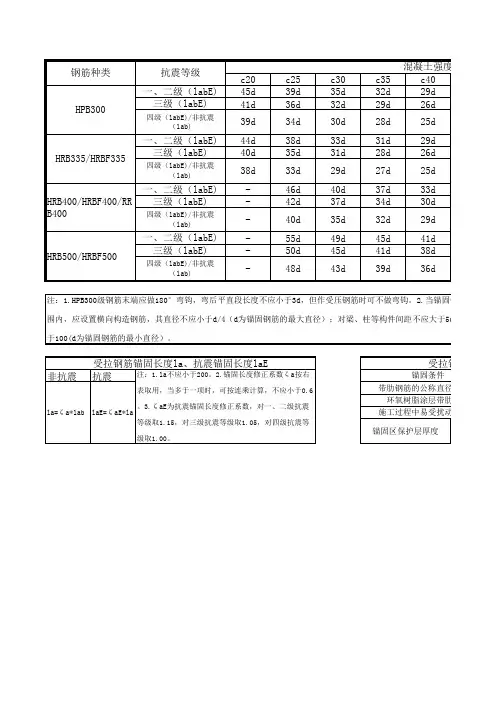

受拉钢筋基本锚固长度表
范围内，应设置横向构造钢筋，其直径不应小于d/4（d为锚固钢筋的最大直径）；对梁、柱等构件间距不应大于5d，对板、 应大于100(d为锚固钢筋的最小直径）。
非抗震
受拉钢筋锚固长度la、抗震锚固长度laE 注：不应小于200。2.锚固长度修正系数ζ 抗震
受拉钢筋锚固长
a按右
表取用，当多于一项时，可按连乘计算，不应小于 la=ζ a*lab laE=ζ aE*la 0.6。3.ζ aE为抗震锚固长度修正系数，对一、二级 抗震等级取1.15，对三级抗震等级取1.05，对四级抗 震等级取1.00。
钩。2.当锚固钢筋的保护层厚度不大于5d时，锚固钢筋长度
件间距不应大于5d，对板、墙等构件间距不应大于10d,且均不
受拉钢筋锚固长度修正系数ζ a
ζ a 1.10 1.25 1.10 0.80 0.70 —
锚固条件 筋的公称直径大于25 树脂涂层带肋钢筋 程中易受扰动的钢筋 3d 5d
注：中间时按内插值。 d为锚固钢筋直径。
c35 32d 29d 28d 31d 28d 27d 37d 34d 32d 45d 41d 39d
混凝土强度 c40 29d 26d 25d 29d 26d 25d 33d 30d 29d 41d 38d 36d
HRB335/HRBF335
一、二级（labE) 三级（labE)
四级（labE)/非抗震（lab)
钢筋种类
抗震等级 一、二级（labE) 三级（labE)
四级（labE)/非抗震（lab)
HPB300
c20 45d 41d 39d 44d 40d 38d -
Hale Waihona Puke c25 39d 36d 34d 38d 35d 33d 46d 42d 40d 55d 50d 48d

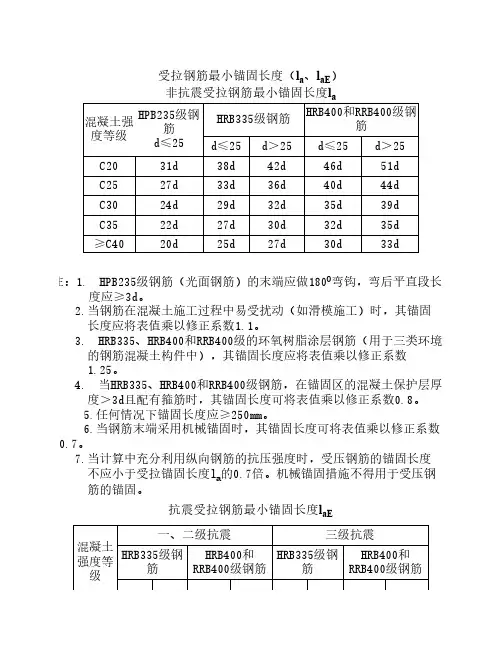

受拉钢筋最小锚固长度la
2.当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固 长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境 的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数 1.25。
4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的 情况。当接头面积百分率为50%时，应将表值搭接长度乘以增大系 数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增 大系数1.34；接头面积百分率为中间值时，搭接长度增大系数可 用插入法确定。 5.四级抗震的搭接长度llE按非抗震的搭接长度ll采用，即llE=ll。
长度应将表值乘以修正系数1.1。
3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋（用于三类环境
的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数
1.25。
4. 表中最小搭接长度适用于纵向钢筋搭接接头面积百分率≤25%的
情况。当接头面积百分率为50%时，应将表值搭接长度乘以增大系
数1.17；当接头面积百分率为100%时，应将表值搭接长度乘以增
三级抗震
混凝土 强度等
级
HRB335级钢 筋
HRB400和 RRB400级钢筋
HRB335级钢 筋
HRB400和 RRB400级钢筋
d≤25 d＞25 d≤25 d＞25 d≤25 d＞25 d≤25 d＞25
C20 53d 58d 63d 70d 48d 53d 58d 64d
C25 46d 50d 55d 60d 42d 46d 50d 55d
C30 41d 45d 49d 54d 37d 41d 45d 49d
C35 37d 41d 44d 49d 34d 37d 41d 45d
11G101-1图集锚固长度查询表
下图为03G101-1图集第34页的受拉钢筋抗震锚固长度查询表
常规情况下可以通过查表直接得到锚固长度Lae，较为方便。
下图为11G101-1图集第53页基本锚固长度（Lab）、基本抗震锚固长度（LabE）查询表
新版图集中如需求得锚固长度La及抗震锚固长度Lae需要根据表中的基本锚固长度乘以几个系数才能求得，相比03G图集查询相对麻烦，应部分网友建议，现将直径25划分以及环氧树脂涂层带肋钢筋划分条件调整至查询表范围内，以方便有需要的朋友直接查询。
表中数值均是根据GB50010-2010《混凝土结构设计规范》第8.3.1条之公式推导计算的，黄色部分为图集数值与计算数值不同之处，不知是图集计算错误还是图集有意如此所致，图集中此处数值为31d，环氧树脂涂层为39d，直径大于25为34d，直径大于25的环氧树脂涂层钢筋为43d（均比表中数值大1），如无需显示环氧树脂涂层钢筋，可见下表
以上内容仅是个人整理，以方便查询，原作者不能保证被转载后之数据无误，如有转载请注明原帖出处。

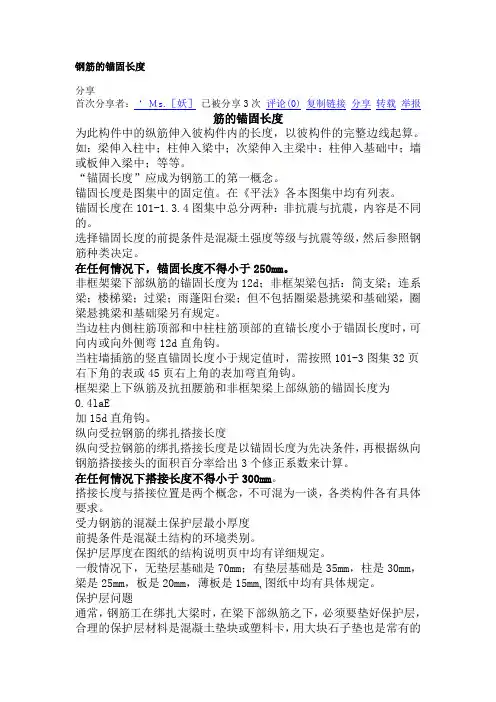

钢筋各个部位的锚固长度
钢筋的锚固长度分享首次分享者：‘ M s.［妖］已被分享3次评论(0)复制链接分享转载举报筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。
在《平法》各本图集中均有列表。
锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。
纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm有垫层基础是35mm柱是30mm 梁是25mm板是20mm薄板是15mm,纸中均有具体规定。
保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm勺钢筋头垂直垫在主筋下，最好用16或18mm 勺钢筋头斜着垫在大梁的箍筋下面。
受拉钢筋最小锚固长度与抗震锚固长度表
纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (一)注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
纵向受拉钢筋的最小锚固长度l a和一、二级、三级抗震等级的抗震锚固长度l aE (二)注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
HPB235钢筋为受拉时，其末端应做成180°弯钩。
弯钩平直段长度不应小于3 d 。
当受压时，可不做弯钩。
3、当弯锚时，有些部位的锚固长度为≥0.4l a + 15 d ，见各类构件的标准构造详图。
4、当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数 1.1 。
注：1、所有锚固长度均应l a≥250 。
2、Ⅰ级钢筋两端必须加弯钩。
受拉钢筋最小锚固长度la汇总
受拉钢筋最小锚固长度（l a、l aE）● 【资料来源】《简明高层钢筋混凝土结构设计手册》（第二版）非抗震受拉钢筋最小锚固长度la混凝土强度等级 ☟级钢筋d≤25☟级钢筋☟和级钢筋♎≤ ♎＞ ♎≤ ♎＞ C20 31d 38d 42d 46d 51d C25 27d 33d 36d 40d 44d C30 24d 29d 32d 35d 39d C35 22d 27d 30d 32d 35d ≥C40 20d 25d 27d 30d 33d 注： ☟级钢筋（光面钢筋）的末端应做 0弯钩，弯后平直段长度应≥ ♎。
当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数 。
☟、☟和 级的环氧树脂涂层钢筋（用于三类环境的钢筋混凝土构件中），其锚固长度应将表值乘以修正系数 。
当☟、☟和 级钢筋，在锚固区的混凝土保护层厚度＞ ♎且配有箍筋时，其锚固长度可将表值乘以修正系数 。
任何情况下锚固长度应≥ ❍❍。
当钢筋末端采用机械锚固时，其锚固长度可将表值乘以修正系数 。
当计算中充分利用纵向钢筋的抗压强度时，受压钢筋的锚固长度不应小于受拉锚固长度●a 的 倍。
机械锚固措施不得用于受压钢筋的锚固。
受拉钢筋最小抗震锚固长度laE混凝土 强度等级 一、二级抗震三级抗震☟级钢筋☟和 级钢筋 ☟级钢筋 ☟和级钢筋d ≤25 ♎＞ ♎≤ ♎＞ ♎≤ ♎＞ ♎≤ ♎＞ C20 44d 48d 53d 58d 40d 44d 48d 53dC25 38d 42d 46d 50d 35d 38d 42d 46d C30 34d 37d 41d 45d 31d 34d 37d 41d C35 31d 34d 37d 41d 28d 31d 34d 37d ≥C40 29d 31d 34d 37d 26d 28d 31d 34d 注： .当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应将表值乘以修正系数 。
